20년 국가직 9급 응용역학 문제 질문

[완두콩]

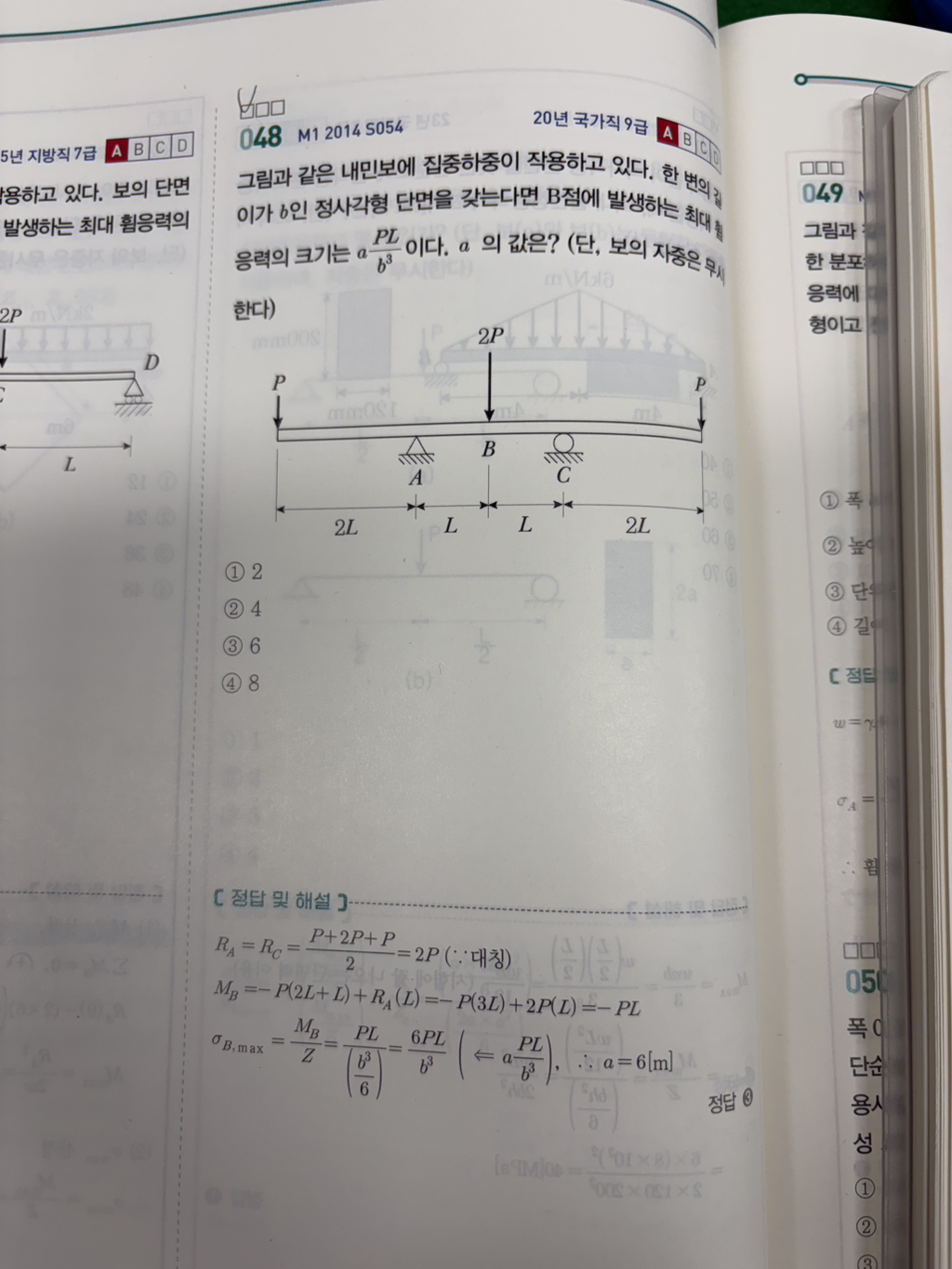

안녕하세요 선생님 N기출 p.150 48번 문제를 풀다가 의문점이 생겨 질문드립니다.

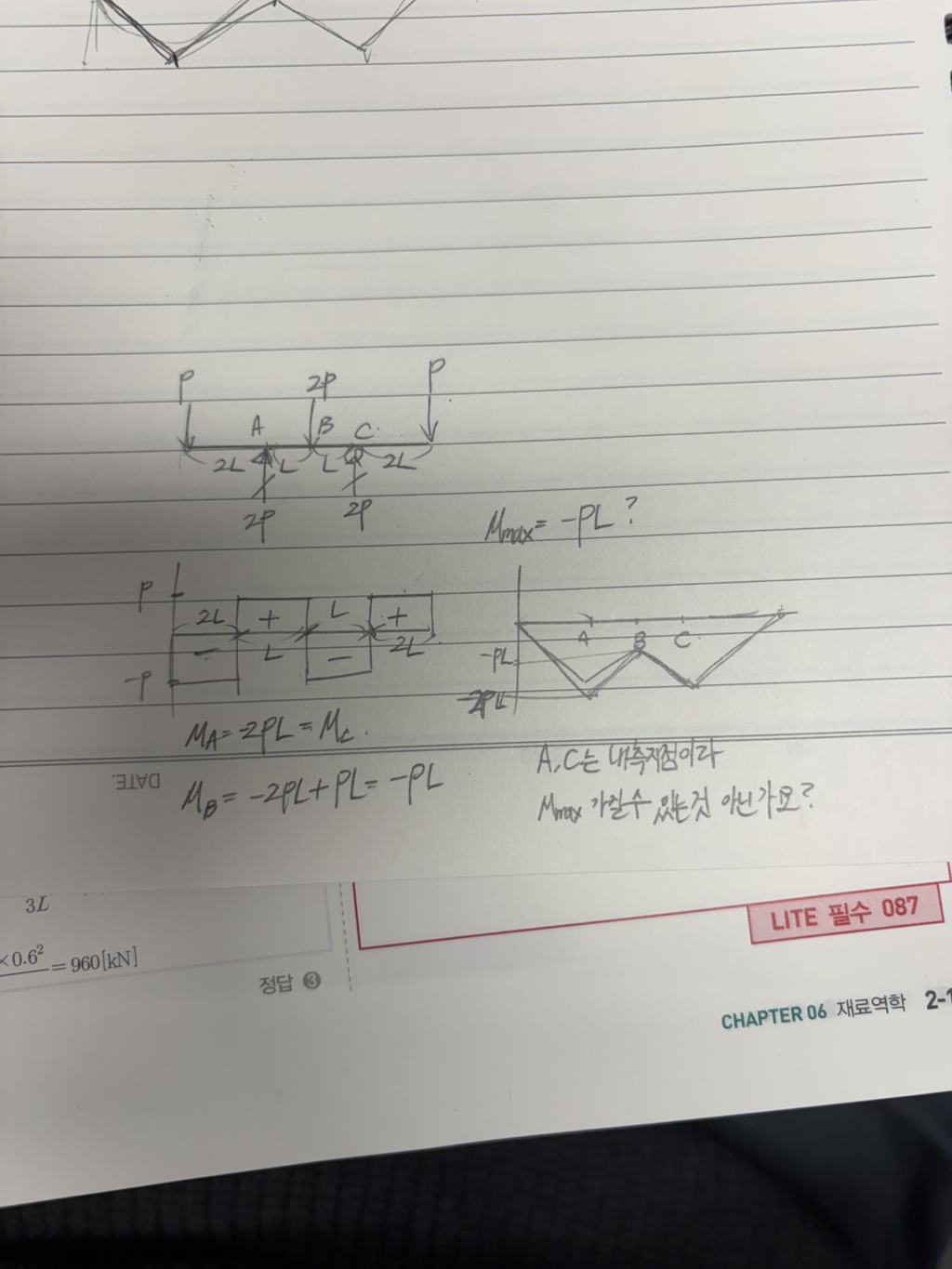

Mmax점을 B점으로 잡으셨는데 내민보에서 A와 C점은 내측지점이라 Mmax를 가질 수 있는 것 아닌가요? 그래서 저는 반력을 구한뒤 Mmax 지점이 A와 C점이라 생각했습니다.

SFD와 BMD도 그려보았을 때 Mmax는 -2PL 아닌가요?? 어디가 잘못 됐는지 알려주세요!!ㅠㅠ

그리고 휨응력을 구할 때 Mmax는 정(+) 부(-) 모멘트 상관없이 절대값이 큰 값을 채택하는 것이 맞는지도 궁금합니다.

[이학민(뚱글게살자)]

안녕하세요~
문제 보면 B점(중앙점)이라고 나와있는데 혹시 문제 잘못 본 게 아닐까요?

[완두콩]

아 B점에서 최대 휨응력이 발생한다고 나와있네요... 혹시 BMD나 SFD가 잘못 되진 않았나요??

[이학민(뚱글게살자)]

완두콩 맞습니다. 내일 시험 잘보세요~
