선배님들 역학질문입니다

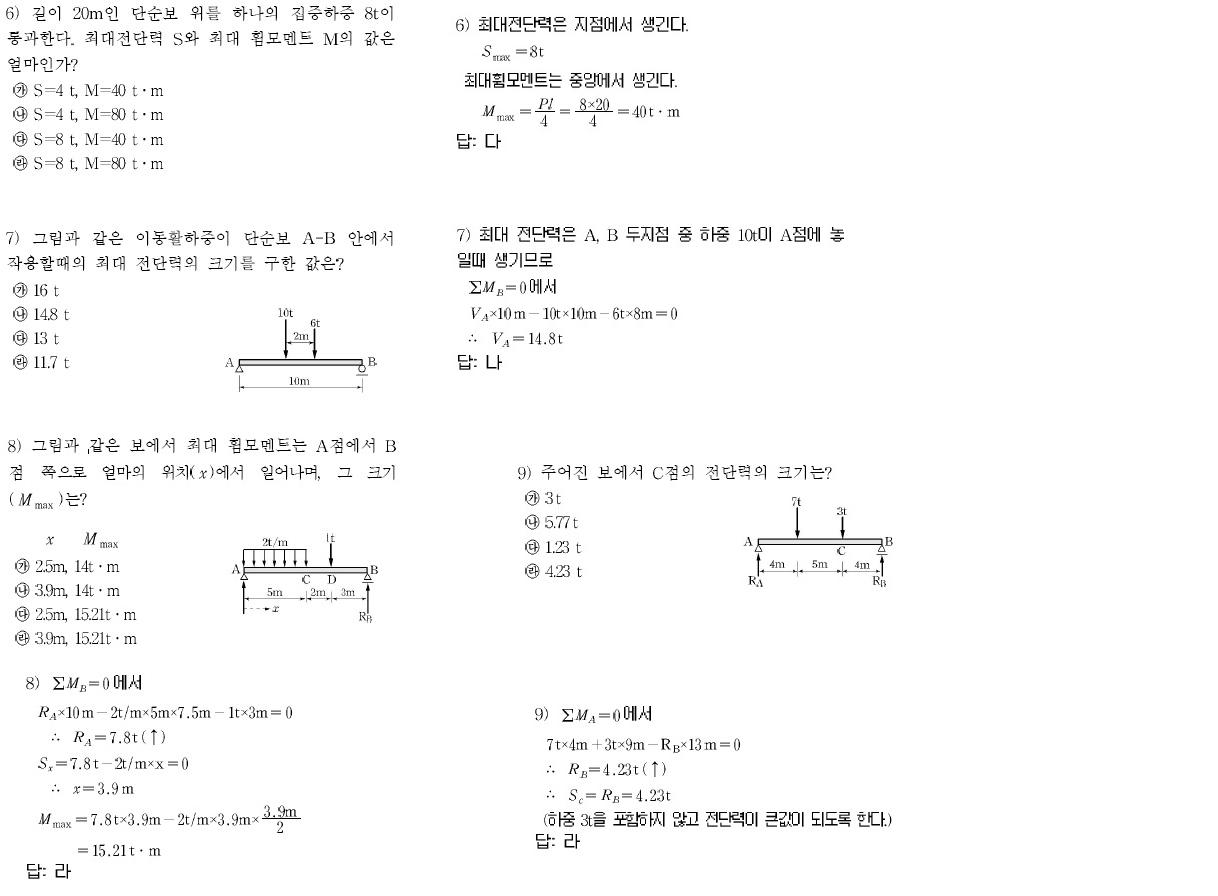

문제 4개다 최대 전단력과 최대 휨모멘트에 관한 문제입니다...
사실 푸는 방식이 문제가 아니라 최대전단력과 최대휨모멘트가 일어나는 매커니즘을
이해하지 못하겠습니다..
최대휨모멘트는 지간이 길어질수록 늘어지니까 보중앙에서 발생한다는건 그렇다쳐도
최대전단력은 기본적으로 단면이 찢어져야 하는데 이문제저문제풀어봐도 찢는매커니즘을 모르겠습니다
6번문제경우 최대전단력이 지점에서 생긴다고하는데
전단이란게 찢는건데 어떻게 지점에서 생기나요? 지점이 전단을 다 받아주고 있는게 아닌가요
뭘로 최대로 찢는다는건지 모르겠습니다
7번문제의 경우도 최대전단력이 하중10톤이 A점에 놓일떄 생긴다는데
역시 6번문제처럼 왜 지점에서 전단이 생긴다는건가요 0이되야 정상이 아닌가요
8번문제에서 문제푸는방식은 많이 봐서 알겠는데 최대휨모멘트가 왜 A점으로부터 3.9m에
발생하는건가요? 최대휨모멘트는 지간 정중앙에 와야하는게 아닌가요?
9번문제의 경우 하중 3t을 포함하지 않고 전단력이 큰값이 되야 한다는게 무슨말인가요?
이상입니다
설명좀부탁드립니다..
첨부파일첨부된 파일이 2개 있습니다.
다음검색
댓글
댓글 리스트-
답댓글 작성자초얼 작성자 본인 여부 작성자 작성시간 11.03.06 답변감사합니다.
지점부는 반력이 받치고 지점부 바로 옆쪽부터 보가 처지기 시작한다고 보면,
처지기 시작하는 미소한 부분에서 최대 전단력이 발생한다고 생각하면 되겠군요.한쪽은 위로받쳐 올리고
보는 처지려는 성질때문에 전단이 생긴다는것으로요.
그렇게 치면 보의중간으로 갈수록 전단력이 0 에 가까워지는 논리가 되겠네요 0인지점에서 최대휨모멘트가
발생한다고 보면 되고요.
그리고 이제보니 제가 8번문제 해설을 잘못봤네요 3.9m지점에서 최대휨모멘트가 발생하는게 맞는데
왜 C점에서 발생하는건지 잘못본거같습니다 -
작성자hope to fly free 작성시간 11.03.05 9번- 하중 3t을 포함하지 않는다는 말은 B점에서 시작해서 3t 지점직전, 즉 3t 지점의 바로 오른쪽 전단력을 말하는 것입니다 3t을 넘기면 전단력값은 (4.23 - 3)t 이 되어버립니다.
-
답댓글 작성자초얼 작성자 본인 여부 작성자 작성시간 11.03.06 이것역시 내려오는 3t 지점 바로 오른쪽 미소단면에서 전단력이 발생하는건가요
그런데 왜 B점 반력과 같은것이여야 하는지 모르겠습니다. 전단력이 얼마인지를 물었는데
최대휨모멘트를 물어서 전단이 0이 되는지점을 찾자는것도 아닌데 왜 전단을 묻고
어떻게 B지점과 같아야하는건가요 -
답댓글 작성자미운오리 작성시간 11.03.11 그건 전단력도 그려보시면 이해가 되실듯
-
작성자KIPO Park 작성시간 11.03.11 전단력도는 하중화살표 방향대로 증감시키면 쉽게 구해지지만요...
이런식으로 캐치하시는 것보다는 초심으로 돌아가서 정역학책을 펴보는 것이 가장 좋을 것입니다. 1학년때 이해했건 못 했건 간에, 지금 모르고 있다면 확실히 이해하고 넘어갈 문제입니다.
