변위일치법

[열공 농부]

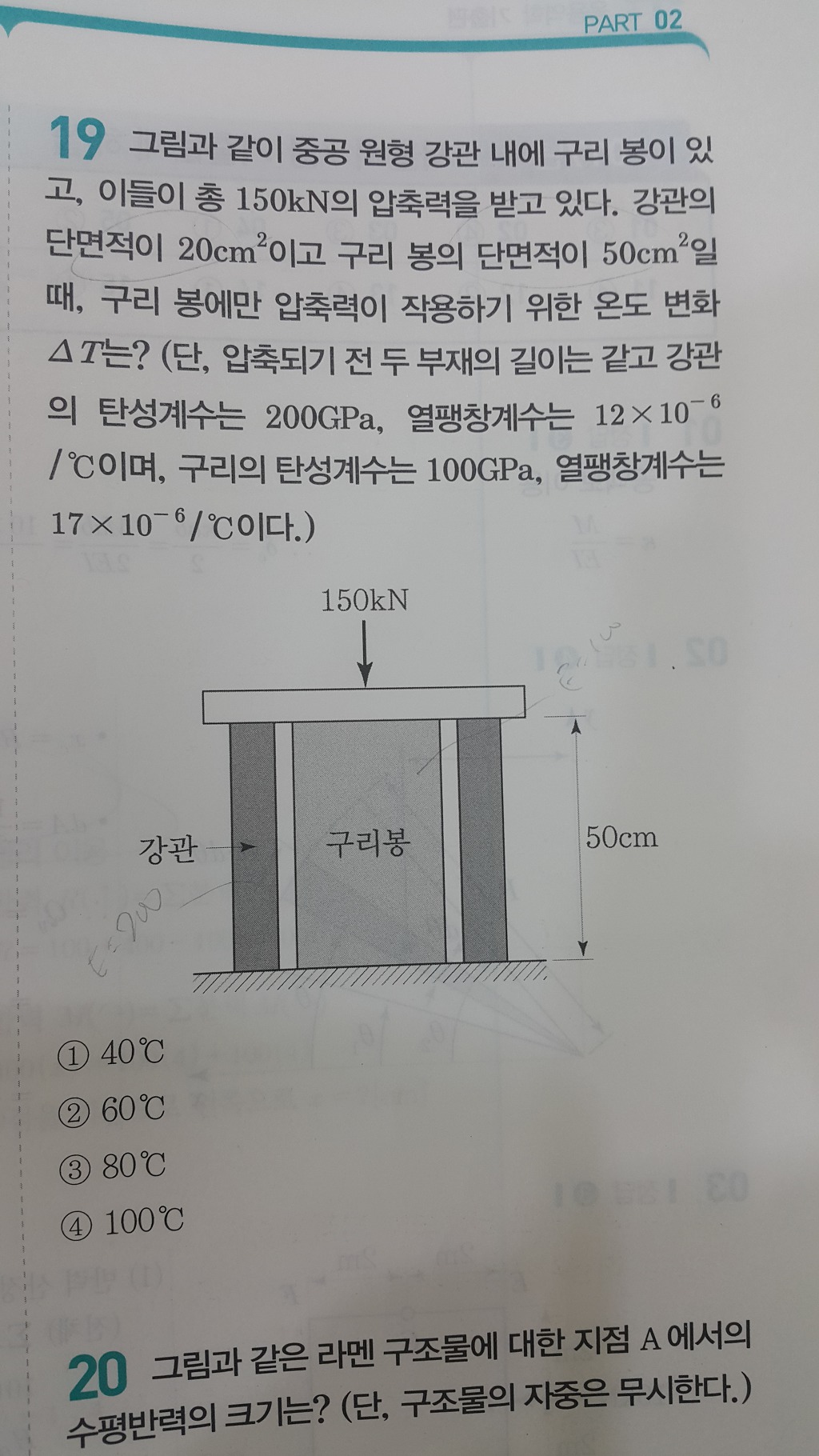

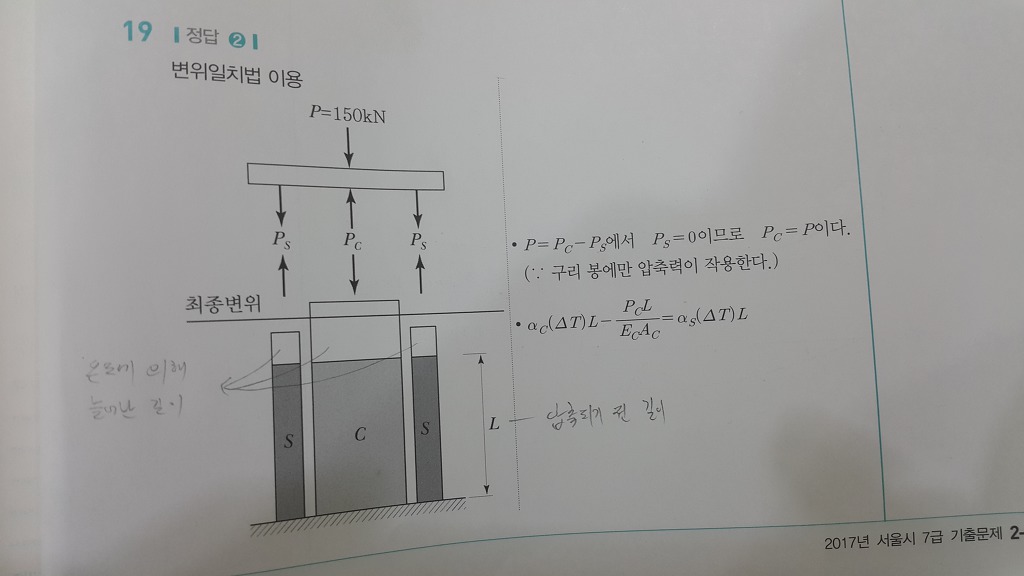

뚜껑을 덮었을 때 최종 변위가 위 해설에 나온 그림과 같다면 강관은 인장을 받아야 하므로 Ps는 양수가 되어야지 0이 되면 안되는 것 아닌가요?

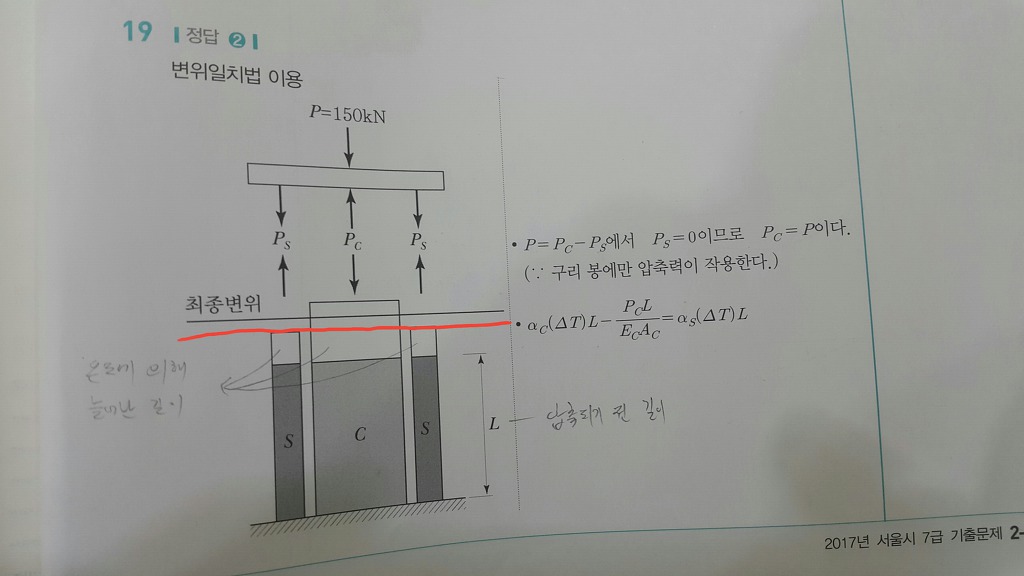

제 생각엔 처음에 150kN으로 압축된 상태에서 온도가 증가하면서 Ps가 -값을 갖다가 0이 되는 순간 구리 봉에만 압축력이 작용하기 때문에 해설 그림에서 최종 변위 라인이

이런 식으로 온도에 의해 늘어난 강관의 길이 위쪽 끝 부분에 위치해야 한다고 생각하는데 어떤 부분이 잘못된 것인가요?

[이학민(뚱글게살자)]

문제에서 구리봉에만 압축력을 받는다는 표현은 구리봉은 압축을 받고 다른 강관은 힘을 받지 않는 다는 얘기입니다.
그리고 최종변위는 문제를 풀이하기 위한 가정일뿐 해석의 결과를 그림으로 그린 건 아니에요.
문제가 말하는 의도가 표현이 부족해서 오는 착오 같습니다. 조금더 생각해보세요. 감사합니다.
