(질문) 등분포하중 면적

[2019국가직신입]

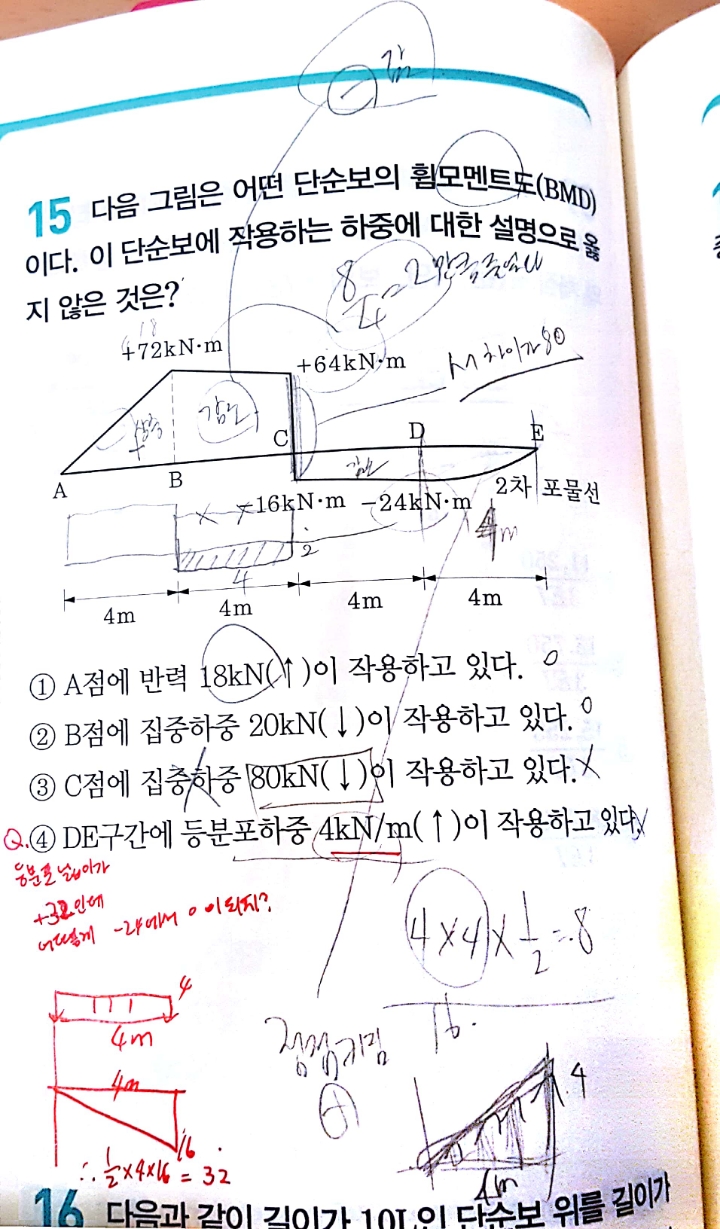

아래 문제 보기4번에서 4kN/m 의 등분포하중이 작용하고 있다고 되있고 맞는보기인데요.

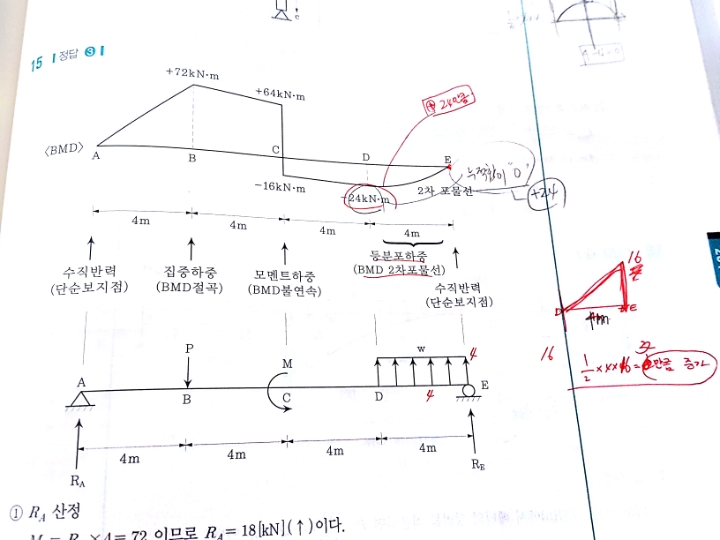

1/2 × 4 × 16 = +32인데 (등분포하중 삼각형넓이)

그래프에보면 D점이 -28에서 E점 0으로 수렴되는데
이게 맞는건가요?

제가 착각하고 있는게 있나요??

[이학민(뚱글게살자)]

D점에서 전단력이 영이 되면 맞는 그림이지만 실제 해석해보면 DE구간 사이에서 전단력이 영이 됩니다.

[2019국가직신입]

아.. 제가 잘못된 가정하에 계산을 한거군요.
다시 해석 해보겠습니다. 감사합니다
