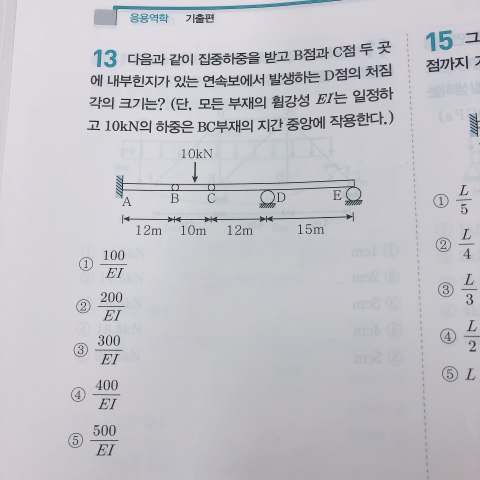

응용역학 게르버보 처짐각 문제 질문드립니다 (요약본 113번)

[ㅇㅇㅈ]

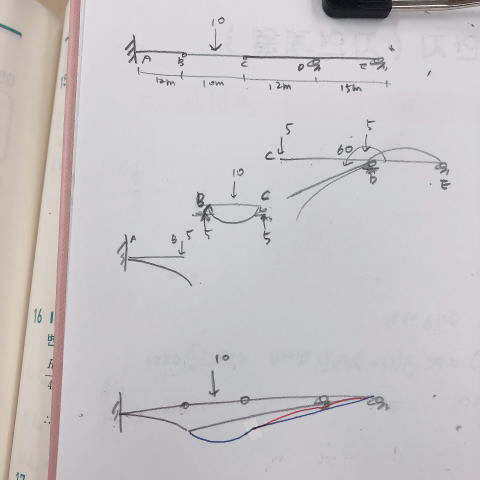

게르버보에서 처짐형상을 그릴때 강체에 의한 변위도 생각해야해서 ab 부재의 처짐부터 그리는것으로 알고있는데요
그렇다면 d점의 처짐각은 ab부재의 b점과 bc부재의 c점의 처짐각과 de부재에서의 d점의 처짐각이 될것같은데 답지에는 바로 de부재의 d점의 처짐각을 구했던데 왜 그런건지 알려주실분 계신가요? 답변 부탁드립니다!

[이학민(뚱글게살자)]

자유물체도를 잘못 그려서 변위도가 잘못 그려졌습니다.
자유물체도에서 BC부재가 가장 위로 그려지고, 좌축과 우측의 부재가 아래입니다.
변위도는 수업 때 설명한 것처럼 역순으로 그리면 됩니다.
그래서 D점의 변위는 CDE부재에 의해서 결정됩니다.

혹시 그림이 명확하지 않은 데 D점은 아래로 처지지 않습니다.
(질문 시 그림을 명확하게 그려주세요. 알아보기 어려워요 ㅠㅠ)

다시 확인해주세요. 열공입니다~!
