수평반력 질문입니다

[잇힝]

수평반력은 수평외력이 있을 때 존재한다고 강의중 말씀하셨는데

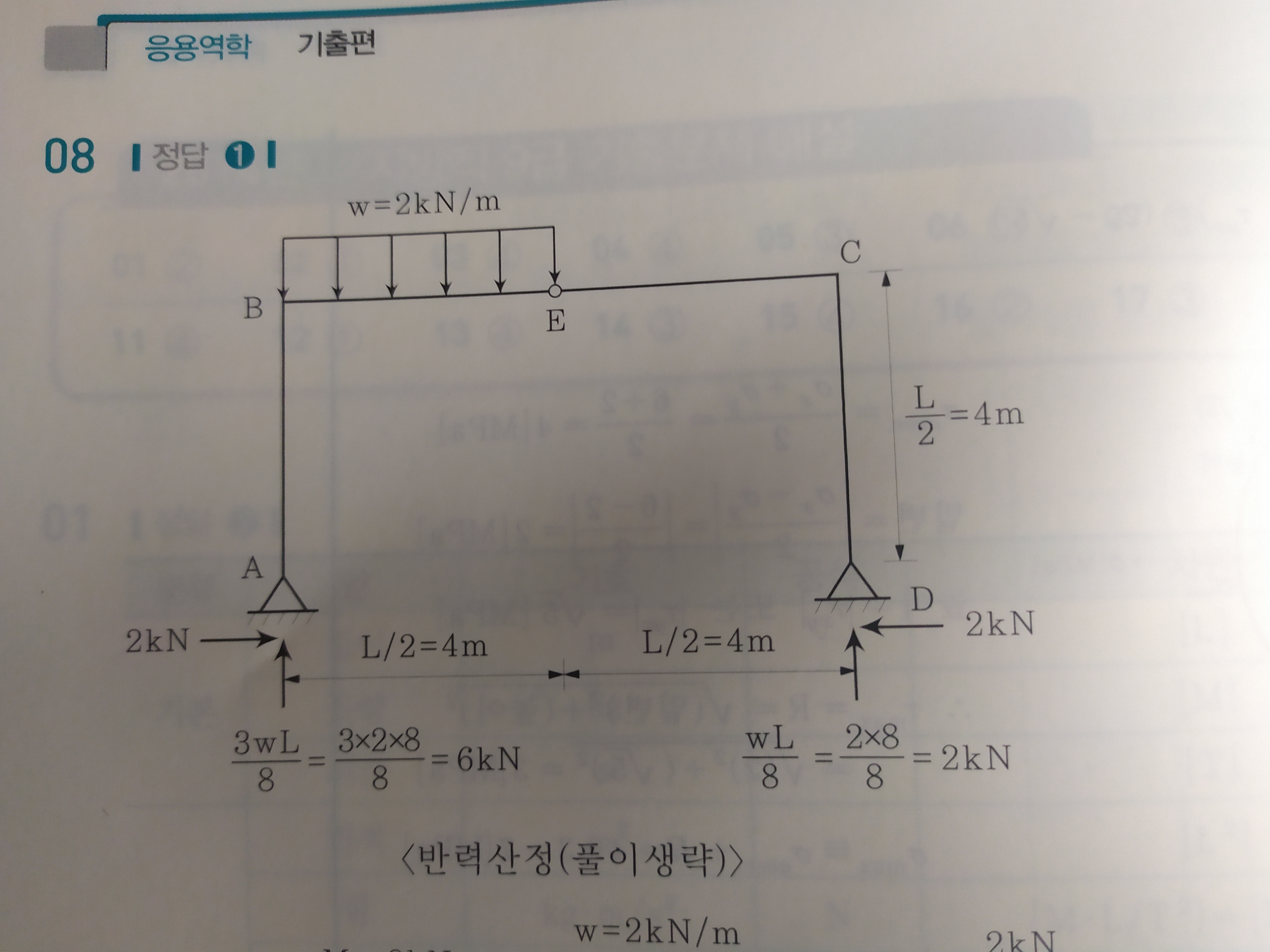

첨부사진과 같은 구조에서는 수평 반력이 존재하는 이유를 모르겠습니다.
아치나 곡선구조물은 수평반력이 존재한다는게 단순히 이해가 가는데요..

혹시 지점 높이가 같은 라멘구조에서 연직외력이 보의 중앙이 아닌 편심을 가지면 수평반력이 존재하는건지요..

감사합니다

[이학민(뚱글게살자)]

수평반력이 없다고 말한 구조물은 단순지지입니다.
지금처럼 삼활절 라멘은 일반적으로 수평반력이 존재합니다~
열공입니다!
