자유물체도 질문입니다.

[qqrree]

재료역학 복습하는데 갑자기 자유물체도가 헷갈려서 질문드립니다.

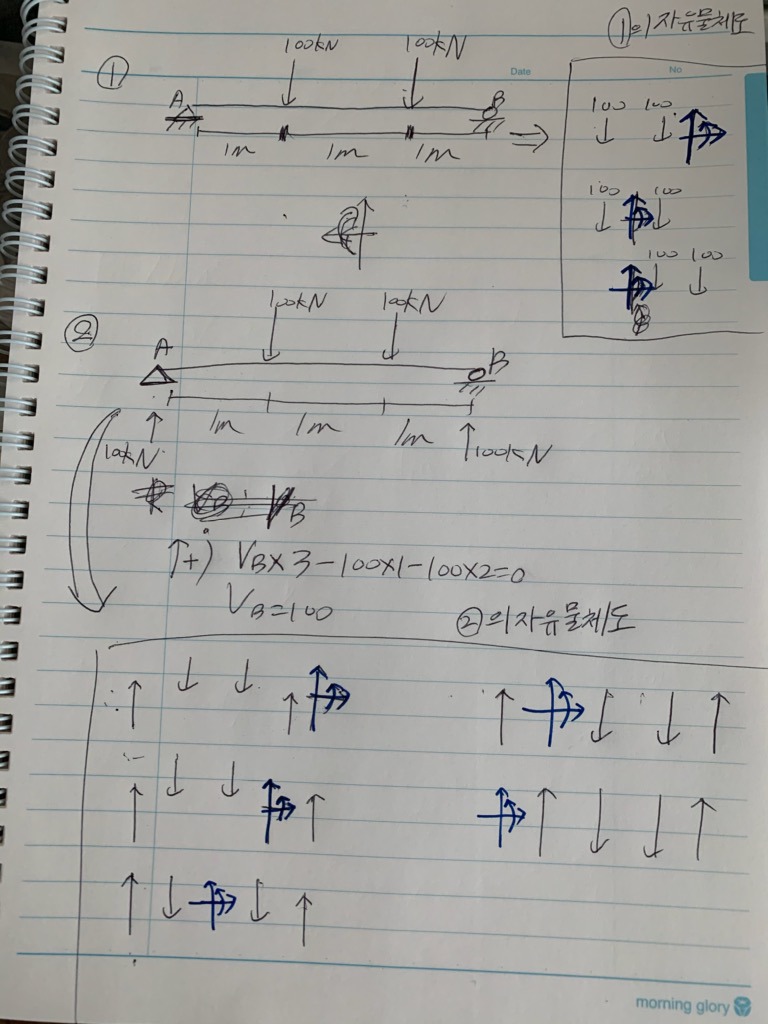

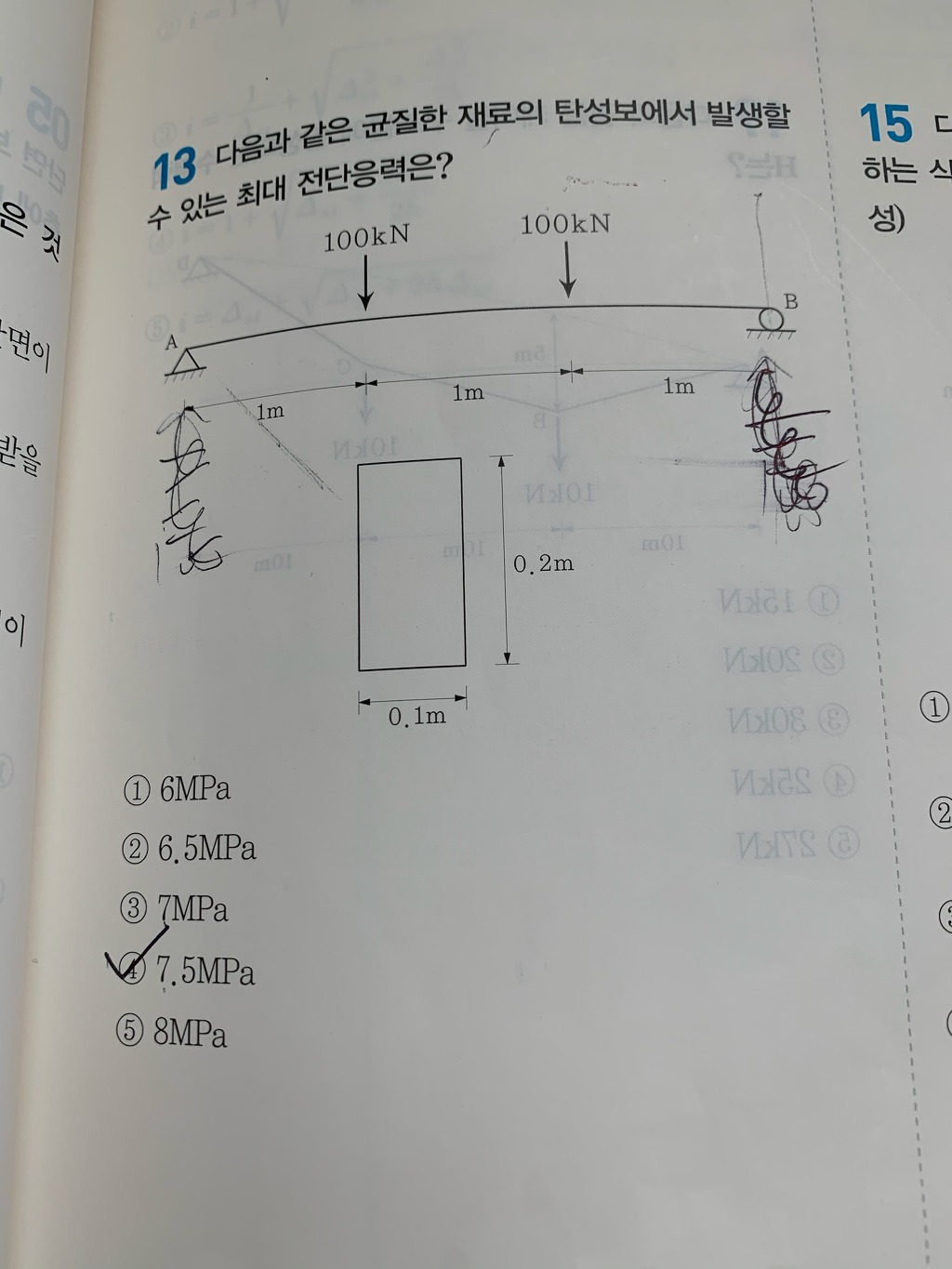

 2번째 사진에서 자유물체도 그림 2가지 경우를 그려놨는데 어떤경우가 맞는지 헷갈리네요.

후자가 맞는건가요?

[이학민(뚱글게살자)]

정말 죄송한데요. 제가 정확하게 질문을 이해하기 어렵습니다ㅠㅠ
(질문시 공지 부탁드립니다. 개념 보다는 정확한 문제로 질문 부탁드립니다)

자유물체도는 구조물 전체, 일부를 고립 후 가능한 모든 힘을 그리는 그림이에요.

제가 잘 이해한 게 맞다면, 그림에 전단력 방향이 반대방향인 것 같습니다
(만약 단면력 부호를 묻는거라면 응용역학 이론편 1장, 2장에 잘 설명되어 있습니다.
그 부분을 다시 확인 부탁드립니다)

[qqrree]

죄송합니다. 오랜만에 와서 공지에 어긋나게 작성했네요. 다음부터 주의하겠습니다.
