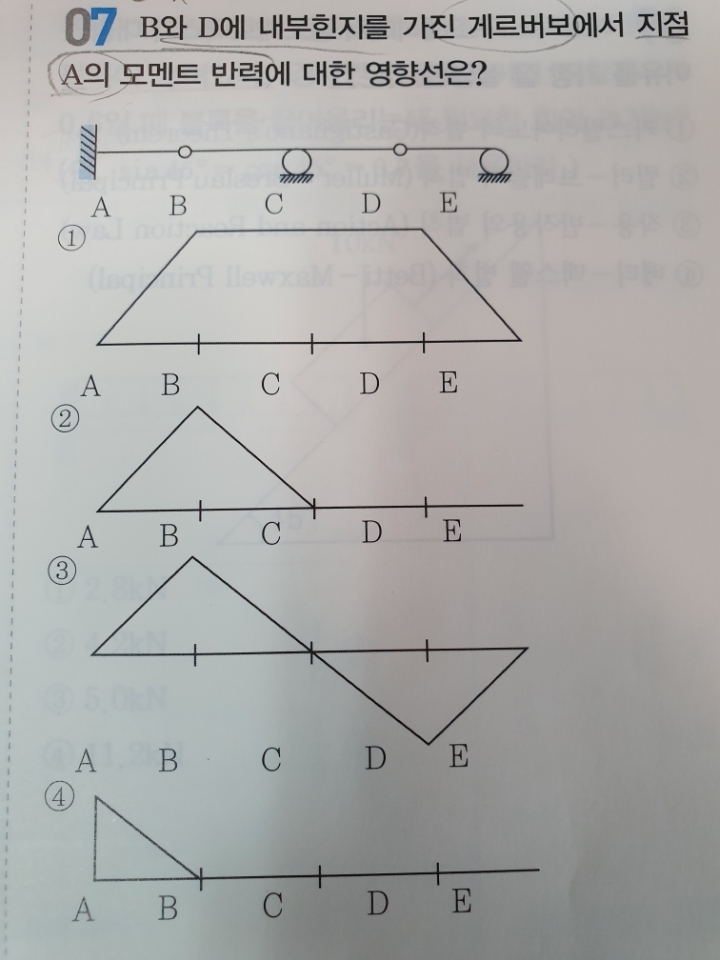

응용역학 기출 133p 7번 문제입니다
(사진1)
A점에서 모멘트 반력 영향선이면
A점 힌지로 바꾸고,
오른쪽은 시계, 왼쪽은 반시계 방향회전 아닌가요?
답은 3번이라고 되어있는데
이론대로라면 3번 그림에서 위아래 바껴야하는거 아닌가요?
A점이 힌지 바뀌고 고정되니
A점이 위로 못가고, B점이 내려가는거라고 봤는데..
제가 잘못 알고있는 부분이 있으면 알려주세요!

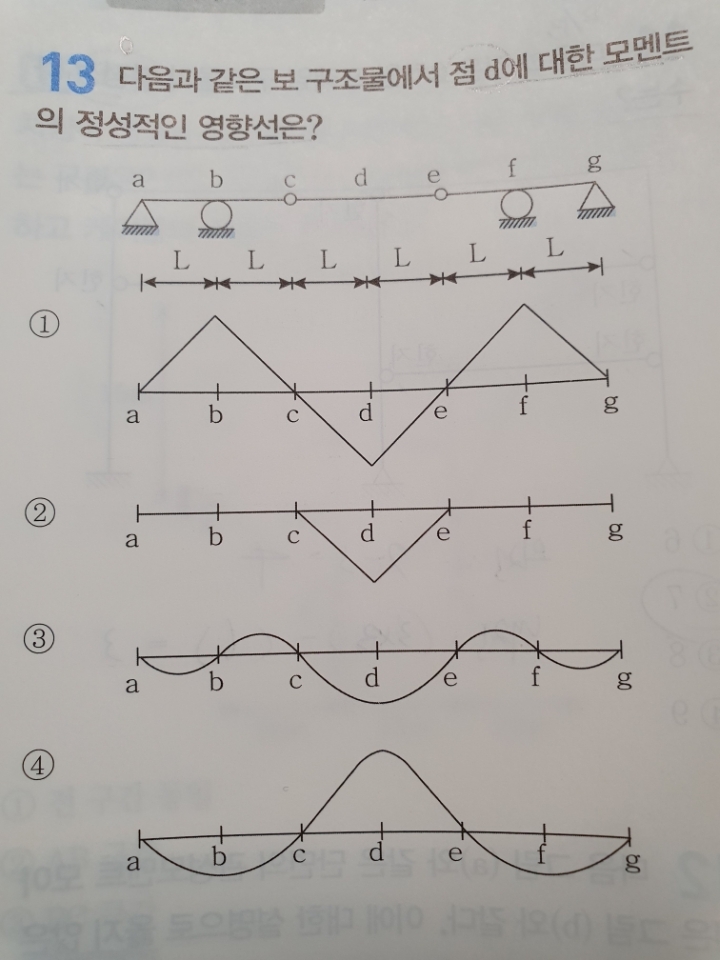

그리고 84p 13번 문제도

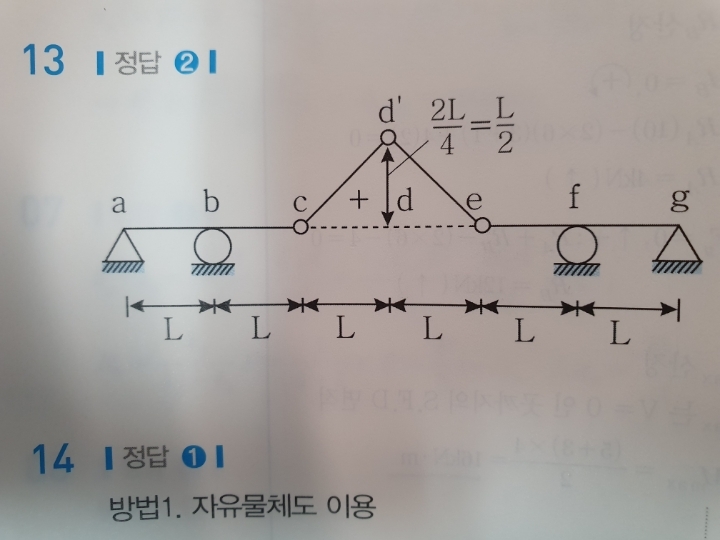

보기(사진2)와 해설지(사진3) 영향선 그림이 다릅니다.
같은 이유로 설명이 필요해요ㅜㅜ
