응용역학 처짐 질문이요!

[핫뜅]

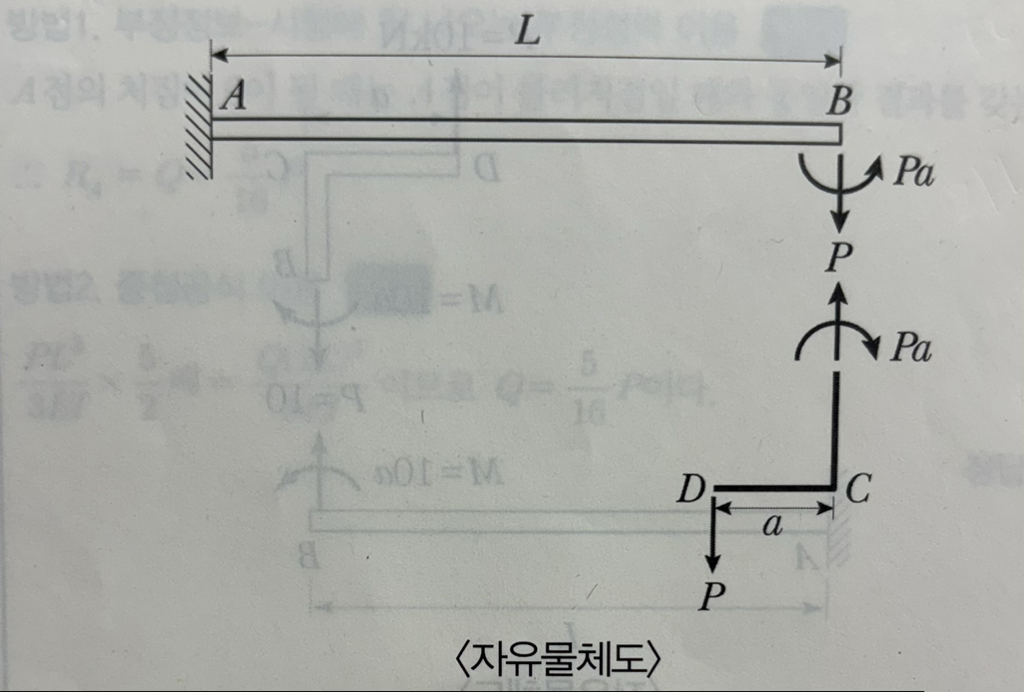

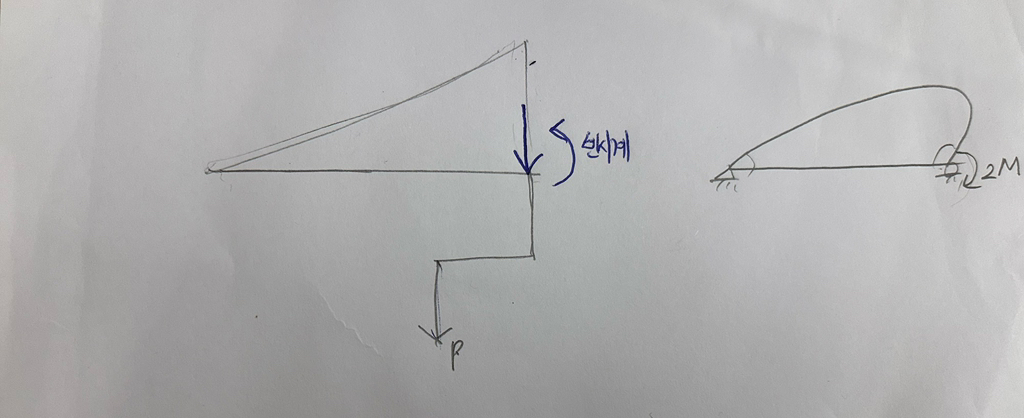

선생님 처짐 그려지는거랑 변위도 그려지는거랑 다르게 생각해야하나요 ?? 왼쪽 그림은 밑에 그림인데 반시계 방향으로 모멘트 작용하는데 왜 위로 쳐지는거예요..? 오른쪽 그림은 오른쪽에서 시계방향으로 모멘트 작용해서 변위도 위쪽으로 그려지는건 이해했어요!

[이학민(뚱글게살자)]

안녕하세요~!
오른쪽은 단순보이고, 왼쪽 문제는 캔틸레버보라서 동일하게 그려지지 않습니다.
변형도는 휨모멘트도를 기준으로 그리며, 정모멘트일 때는 아래로 볼록, 부모멘트일 때는 위로 볼록입니다.
다만 같은 방향으로 볼록하더라도, 단순지지인지 캔틸레버지지인지에 따라 전체적인 변형 형상은 달라집니다~

이해가 안 되면 다시 말해주세요~
