정정보 질문입니다!!

[핫뜅]

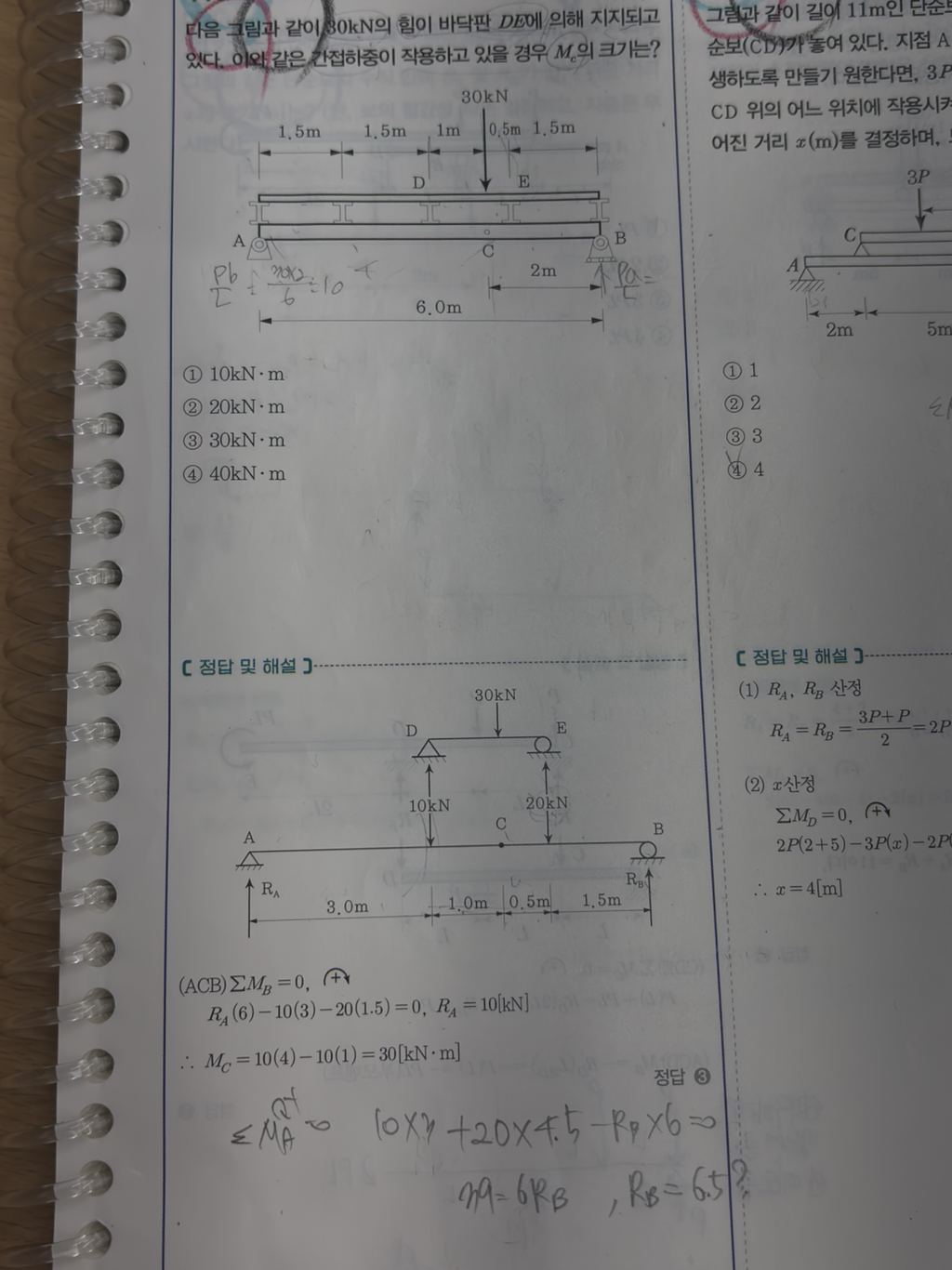

선생님 이 문제 제가 간접보 떼고 반력 구하려니 안 구해지는데 반력은 붙여둔 채로 먼저 구하고 단면력이나 모멘트는 떼고 구해여하는 건가요??

그리고 이 문제 제가 그린 SFD가 맞을까요??

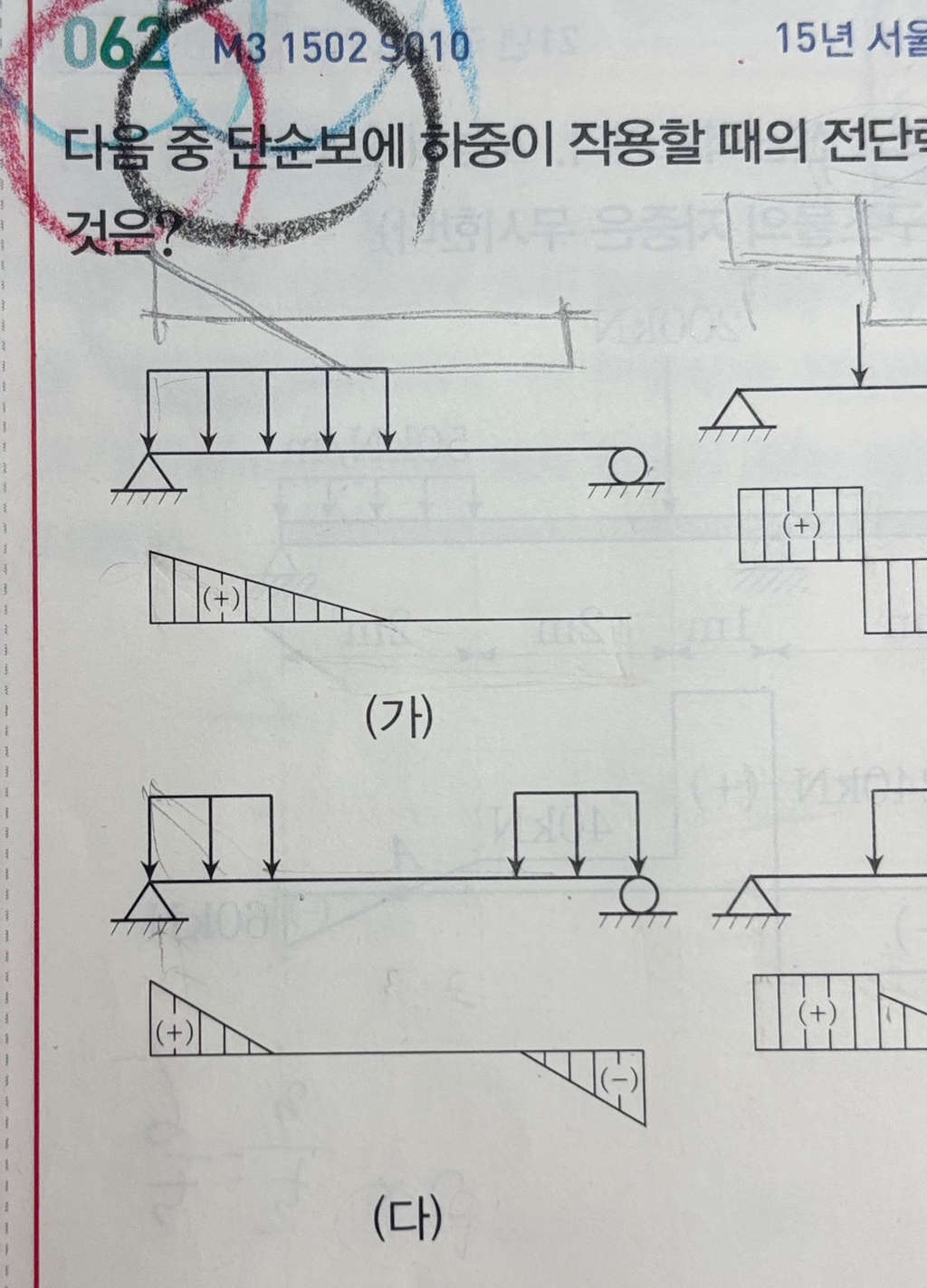

왜 62번 (다)에서는 같은 그림 같은데 SFD가 (-)축으로 안내려가나요 ..?

[이학민(뚱글게살자)]

안녕하세요~!
1. 식은 맞는데 마지막에 계산을 잘못한 것 같습니다. 다시 계산해보세요~(20x4.5=90)
2. 혼동될 때는 대략적으로 구하지말고 그냥 수치를 대입해서 구해보세요^^
3. (다)는 외력이 대칭이면 가운데 부분에 전단력이 없습니다~

[이학민(뚱글게살자)]

[핫뜅]

앗 감사합니다!!!
