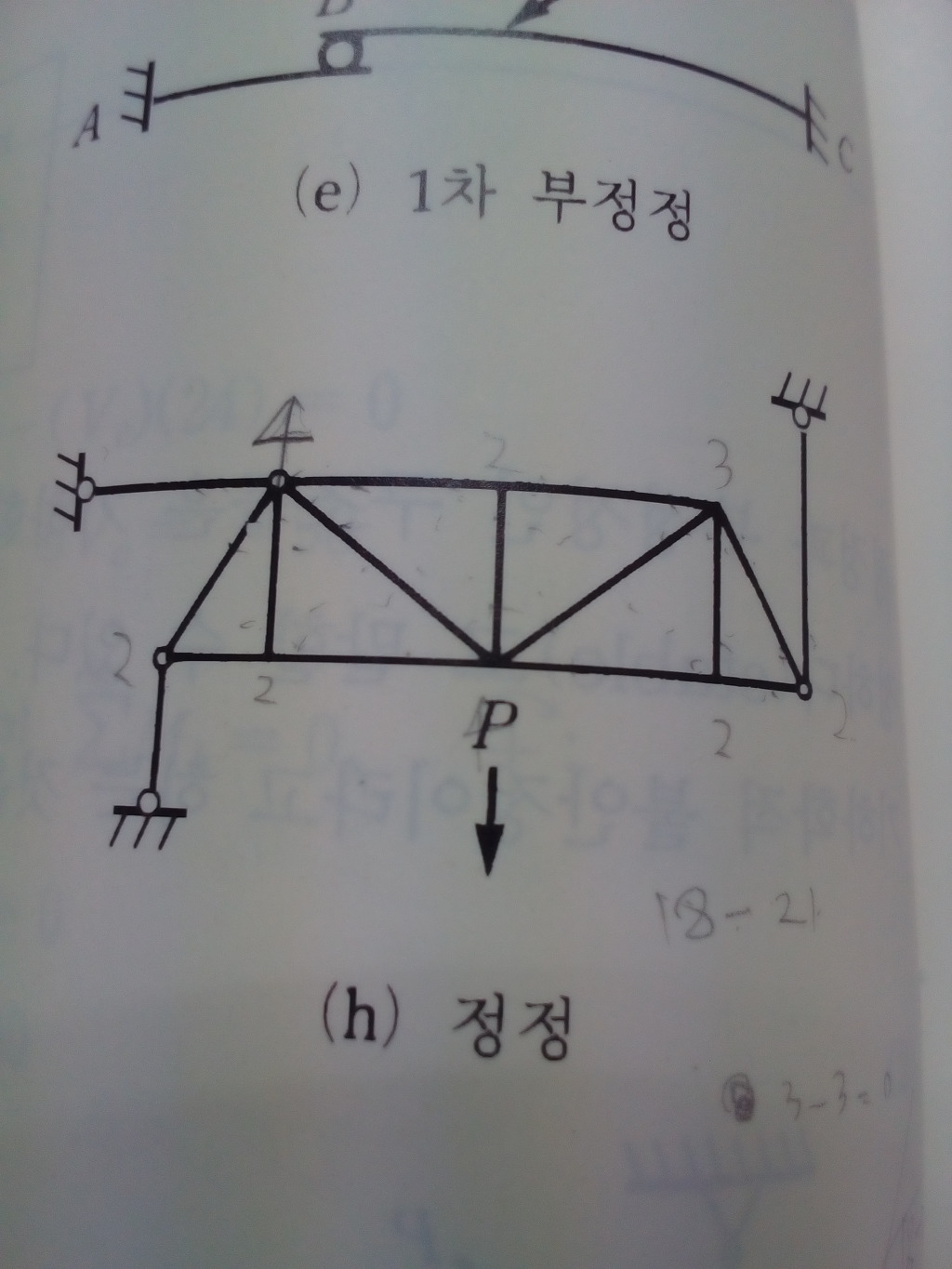

전공책을 보다가 바로밑의 그림이 정정이라고 하여
이학민교수님께서 가르쳐주신 내적 부정정차수 :폐합수*3 - 구속력해제수
외적 부정정차수 : 미지의반력수 -3 으로 구해보았어요.
내적 부정정차수 = 폐합수(6)*3 - 구속력해제수 21 = -3
외적 부정정차수 = 3-3 = 0
총 부정정차수 = -3 으로 불안정 으로 판단하였는데 전공책 상에는 위 구조물이 안정으로 나오더라구요..
전공책이 잘못된것인가 해서 오픈카톡방에 물어보았더니 저렇게 붙어있는 롤러의경우 없애주면서 자유단으로 바꿀 수 있고
그렇게되면 안정이기때문에 안정이라고 하시더라구요..
이학민쌤이 강의에서 말씀하셨듯이 붙어있는 힌지의경우 롤러로 차수를 하나 줄여주면서 트러스에 붙여줄 수 있고
롤러는 자유단으로 바꾸면서 붙여줄 수 있는건 이해하고있는데
롤러를 자유단으로 바꾸며 붙여주게되면 내적부정정차수는 0이되지만
외적부정정차수에는 여전히 -3을 하게되어서 총 부정정차수는 -3이되는게 아닌가요? ㅠㅠ

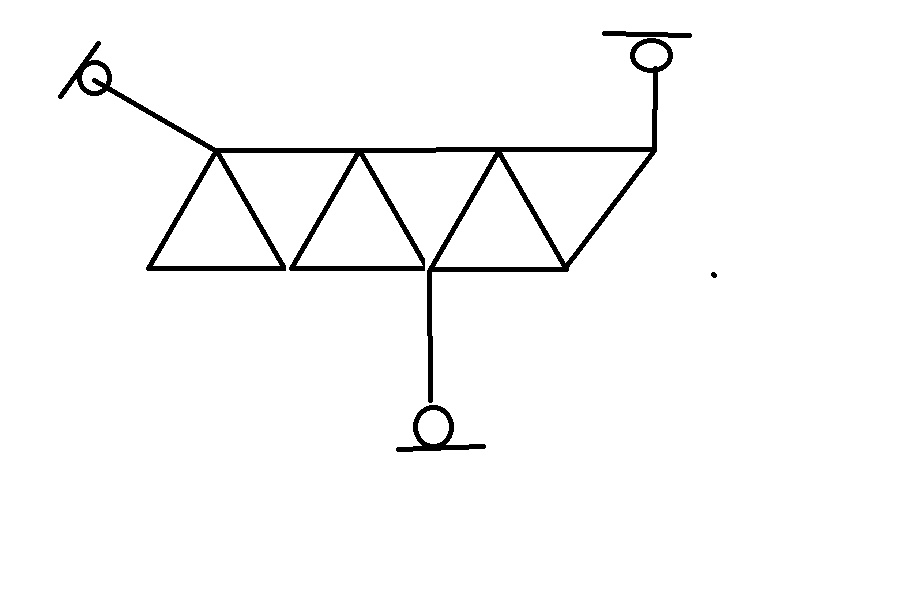

도저히 이해가 안되서 밑에 전공책상의 문제를 가져와봤어요
이 구조물인데 이 구조물이 정정이려면 제가 위에서 계산한 방법이 잘못 되었거나
이 지점이 롤러지점이 아니라 힌지지점 이라는건데
풀이의 문제점이 무엇일까요 ? ㅠㅠ 많이 고민하고 질문해봐요..!
