트러스 변위

[배현섭]

안녕하세요 !!

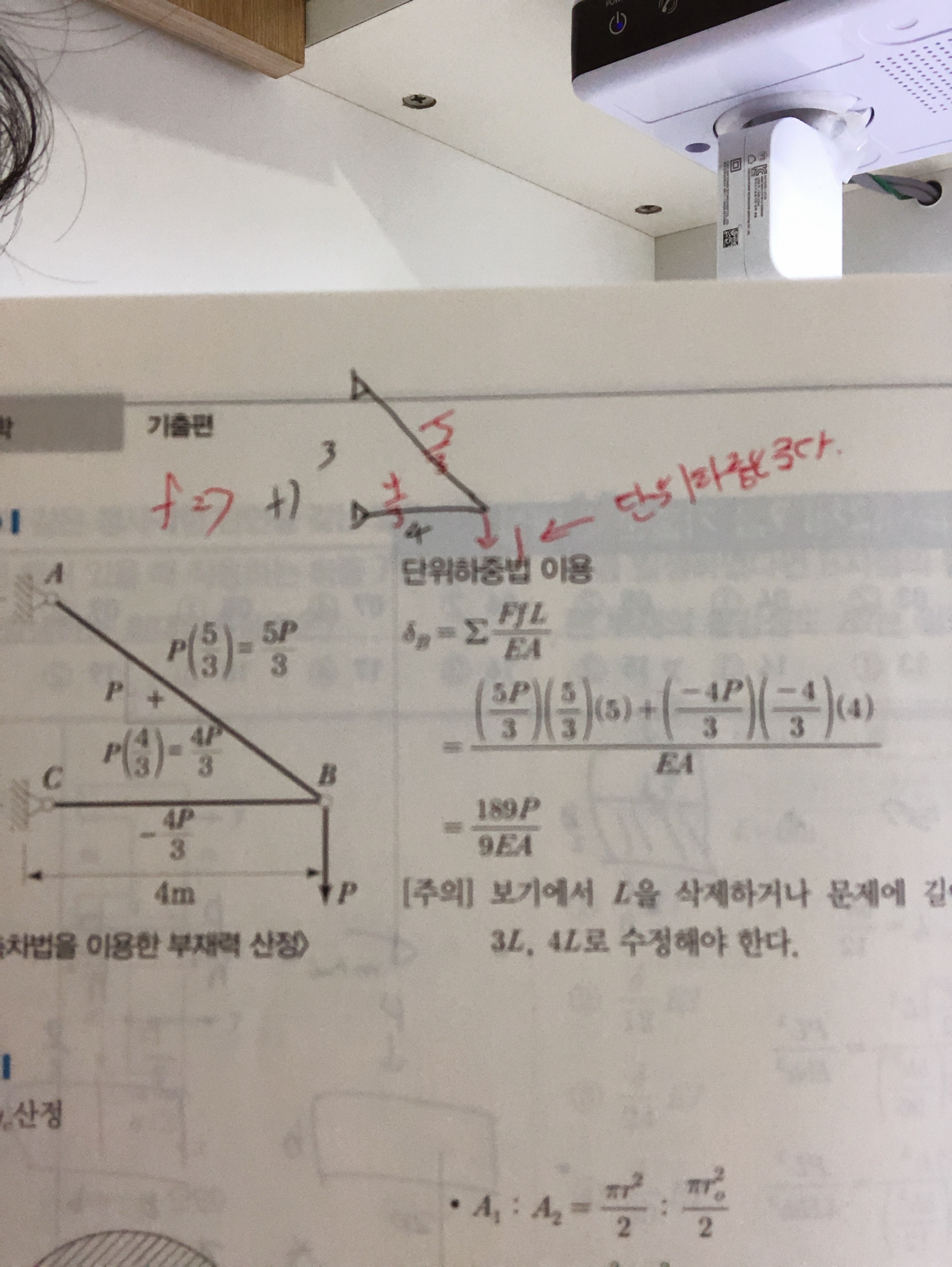

트러스에서 단위 하중법으로 계산을 하는걸 배웠습니다.
궁금한게 재료역학 공식인 PL/EA을 사용하면
왜 안되는지 무슨 차이인지
듣기로는 같은 값이 나온다는데...
제 부족한 전공머리로는 식 자체에서 P를 한번더 곱하는것같은데 왜 같은지 이해가 안갑니다 ㅠㅠㅠ

[이학민(뚱글게살자)]

안녕하세요~
우선 단위하중법은 에너지법이라 머릿속으로 생각해도 이해가 안 되는 건 당연합니다.
보통 관계가 이해되려면 기하학적 관계인데 에너지법은 일로 계산되어서 보일 수가 없습니다.
(참고로 PL/EA와는 식만 비슷할 뿐 직접적인 관련은 없습니다)
그리고 PL/EA는 변형이 누적된 결과를 구하는 공식인데 B점의 수직변위는 AB, BC 부재가 동시에 영향을 미쳐서 사용할 수 없습니다. 단, B점의 수평변위는 BC 부재 변형에만 영향을 받아서 사용 가능합니다.
어렵죠?^^ 수업 때 놓치면 역학은 정말 이해하기 어렵습니다. 우선 공식을 정확하게 외우고, 대입하는 것부터 연습해보세요. 열공입니다~
