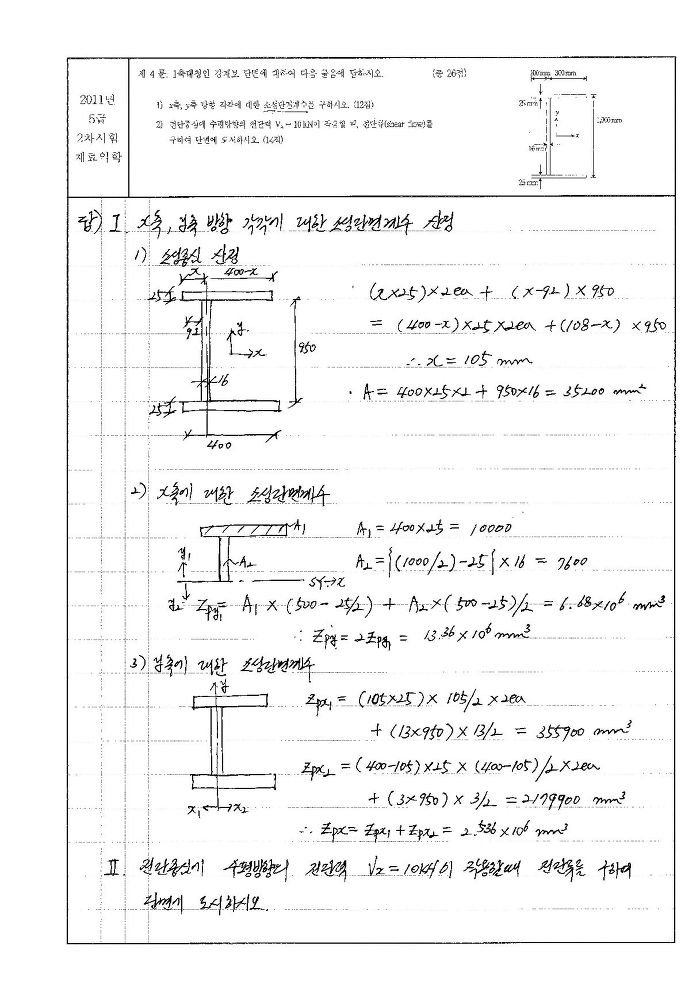

1. 소성단면계수
소성단면계수를 구하기 위해서는 소성중심을 먼저 산정해야한다.
소성중심산정방법은
단면적이 동일해지는 위치를 찾는다는 의미이다.
소성단면계수란 소성중심을 기준으로 단면적에 대한 도심거리를 곱한 값이된다.
2. 전단중심
전단중심이란 부재에 비틀림이 발생하지 않고 굽힘만이 작용하도록 하는 단면내 하중 재하점을 말한다.
단면에 굽힘만을 작용하게 하는 점이란 의미에서 굽힘중심이라고도 하며, 반대로 하중이 이점이 아닌 점에 작용하면 단면에는 순수굽힘 이외에 비틀림이 작용하게 되므로 설계시 주의를 요한다.
대칭단면의 경우 도심이 전단중심과 일치한다.
비대칭 단면의 경우 대칭축선상에 전단중심이 있다.
