후방카메라,샤크,올인원 네비 장착

[바보댕(한석희)]

하루 날잡아서 시작하였습니다. 고민고민하여 구매하여서 ㅋㅋㅋ

카메라는 전에 사진을 올렸기에 패스~

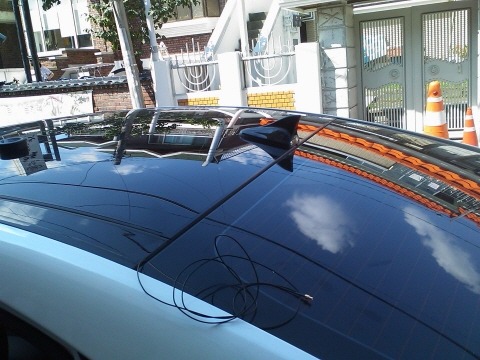

샤크는 재영 제품으로 썬루프 타입으로 구매하였습니다. 중간까지는 전원,dmb 안테나케이블이 같이 있구, 그 후에

안테나 케이블만 사진처럼 설치합니다. 샤크는 접착식이나 좀더 보강하기 위하여 약간의 실리콘으로 처리 하였습니다.

샤크 배선은 고무 몰딩 사이로 집어 넣고 ㅋㅋ

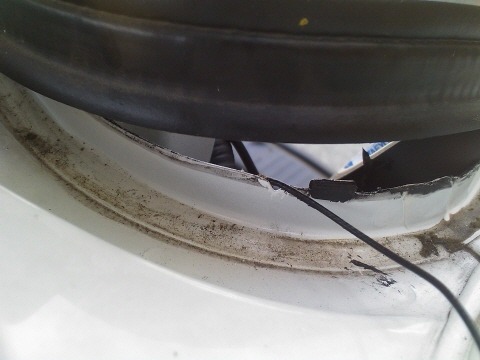

 dmb 케이블은 꺽이는것을 최소화하기 위서 트렁크 고무 몰딩을 걷어내여 아래와 같이 홈을 만들고 녹 방지를 위해 페인트로 칠하고나서 사진처럼 비스듬히 케이블을 넣었습니다.

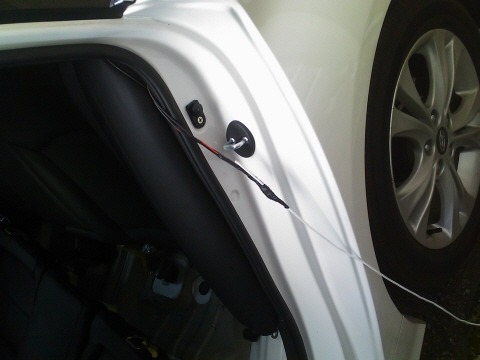

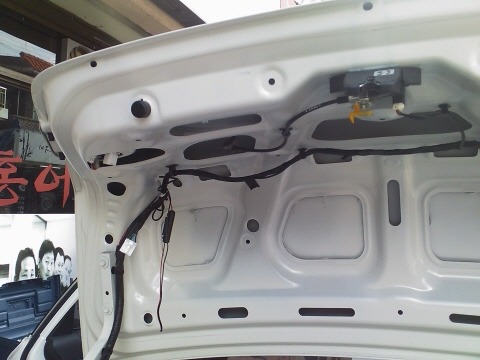

후방카메라 배선은 기존배선과 같이 고정하였습니다. 전원은 후진등에서 따면 되고요. 잡소리 안나게 방지테잎?으로 케이블은 다 감싸았습니다.

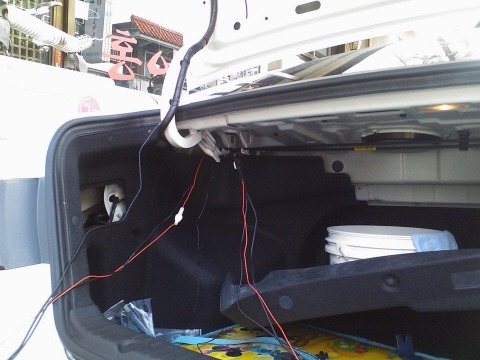

아래 사진처럼 후방카메라 영상케이블과 dmb 전원,dmb 케이블 이렇게 정리 하여 운,뒷자석으로 통하는 구멍으로 찔러 넣어서 빼었습니다.

시트를 빼내는게 좀 힘드니 일명세탁소 옷걸이를 이용하여 틈새로 쏙 빼내고요 앞좌석 까지는 하단의 도어스컷?이던가 글루 집어 넣어서 빼었습니다. 가운데 b필러 벨트 지나가는 부분도 옷걸이를 이용하여 안으로 집어넣었고요~ 케이블은 잡소리 방지를 위해서 전부 케이블 보호관?같은거에 전부 집어 넣어서 작업하엿습니다.

작업하다 보니 사진이 좀 부실하네요 ㅋㅋ

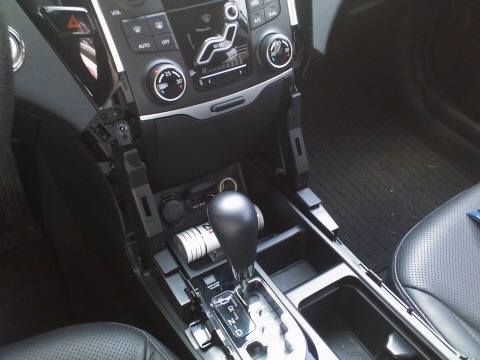

모 이사진은 다 알다시피 센터페시아 뜯어내는 과정중 한컷! 뜯는 방법은 위로 살짝 들면서 앞으로 잡아댕기면 아래 양쪽두개가 빠지고요 아래의 수납함을 분리하는데 고생하였는데 우선 위의 오디오,공조기 부분을 나사 2개 풀르고 잡아 당기면 빠집니다.

이걸 먼저 빼셔야 아래 수납함 분리가 쉽습니다. 공조기와 수납함의 은색부분이 홈으로 고정이 되어 있어서~

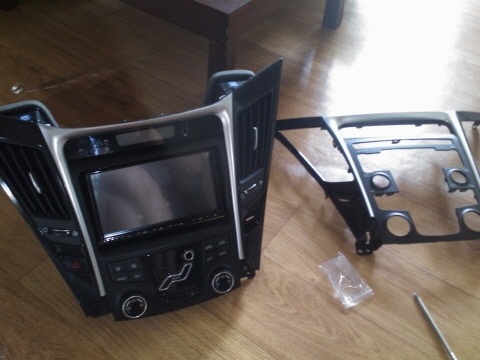

기존 센터페시아를 분리하고 올인원과 재영의 센터페시아를 장착.

올인원이 2kg 가까이 되기 때문에 무게를 잘 못견딜듯합니다. 상당히 약하죠 올인원 모델은 순정 브라켓 모양으로 만들어서 순정 브라켓 고정자리에 고정하는게 안정적일듯합니다. 우선 아래 사진처럼 다 옮겨 장착하고~

순정 센터페시아처럼 재영것도 동일하게 잡소리 방지테이프?라고해야하나 그거 사서 똑같이 붙였습니다.

순정 케이블에 젠더 케이블 연결하고 기타 안테나 등등 연결하였습니다. usb는 순정을 살리려고 하였으나 모 특별히 usb를 자주 뺐다 꼇다 하는게 아니라서 그냥 다시방에다가 처 넣어놨습니다.ㅋㅋㅋ 나중에 1.8인치 하드 사서 달아 놓으려구요~

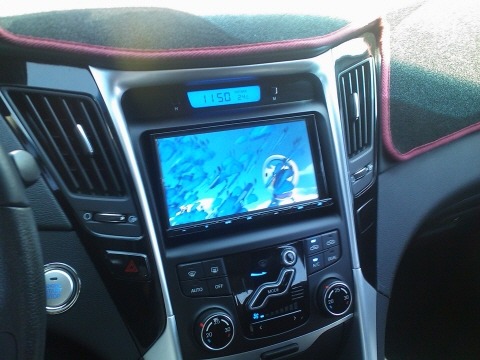

재영의 usb연결하는 포트는 걍 뚜껑으로 덥어 놓았습니다. 화면에 울 딸아이가 엄마아빠보다 좋아하는 뽀로로가 나오는군요 ㅋㅋ

후석 모니터를 설치하려고 전원과 av out 빼놓았구요 후석 설치하면 사진 차후에 올릴께요~

올인원은 fs1 모델인데 모 음질은 제가 막귀라 들을만합니다. ㅋㅋ

cpu가 높아서 그런지 왠만한 동영상 무리없이 쉽게 돌아가네요~ 동시에 네비도 가능하고요 후석으로 출력하면서도

네비 본체에서 네비도 잘돌아가네요~

올인원으로 사용하니 네비음성 출력시 동영상,음악등의 소리가 약간 줄어들면서 운전석쪽 스피커에서만 네비음성이 나오네요

요거가 참 좋은듯..각 소스별로 음향 크기를 개별 설정할수 있는게 좋네요~

** 올인원 작업시 센터 뜯어내서 후면의 판들이 보이는데 일부를 잘라내야합니다. 안그러면 dmb 안테나 또는 gps 안테나가 걸리더군요 이것땜시 센터를 2-3번은 더 뜯은듯하네요~ 재영의 센터 생각보다 품질이 많이 않좋더군요 기대이하였습니다.

[서얀(이창경)]

네비 제품이름뭐하셨어요 ?

[바보댕(한석희)]

올인원 모델입니다. 런즈fs1@요~

[민돌이(김용갑)]

저기 글을 다시 읽다가보니...순정케이블에 젠더케이블을 연결했다고 되있는데..젠더케이블은 뭔가요? 런즈에만 있는케이블인가요? 매립공부할때 아무리봐도..저런건 못봤거든여~!

[바보댕(한석희)]

일반적인 네비게이션을 매립하신다면 상관없는거구요 사제 오디오(올인원등)로 교체할때 순정컨넥터와 오디오 컨넥터 타입이 틀리기 때문에 중간에 케이블변환잭(젠더)를 사용합니다.

[깡장고무신(김종훈)]

작업사진 잘보구 갑니다 많은 도움이 될듯싶습니다 저도 아이나비KE100 사놓구 순정매립재로 해볼까 하는데 큰도움이 될것같습니다 감사합니다
