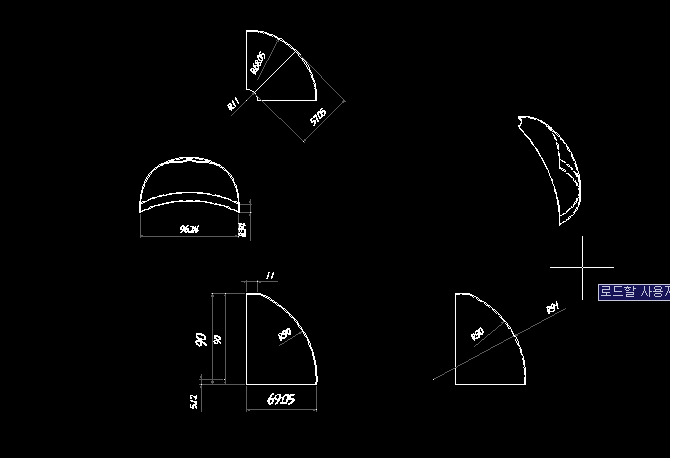

윗 그림은 오토케드에서 봄.

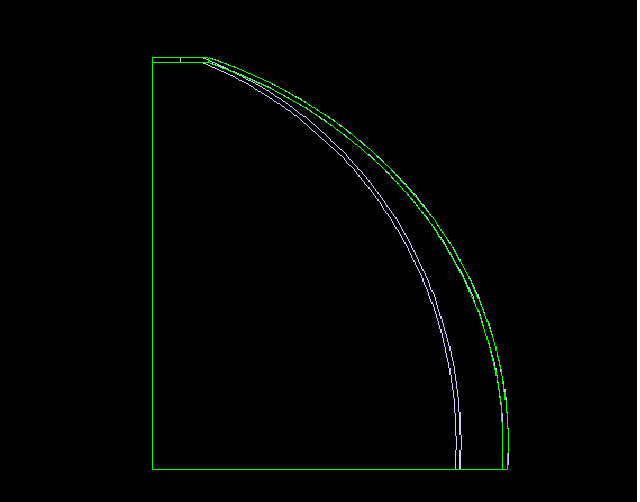

윗 그림은 솔리드웍스에서 봄.

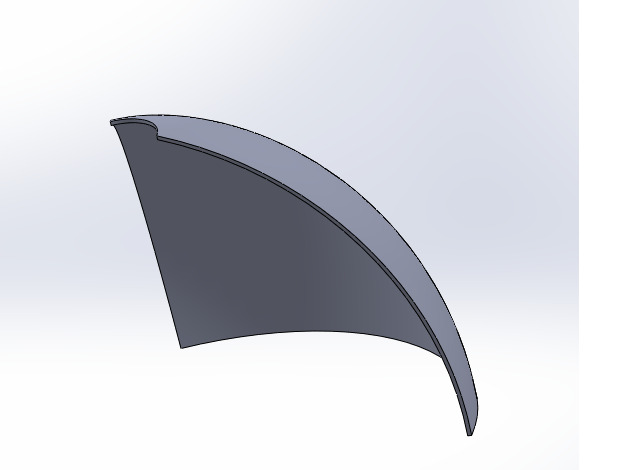

윗 그림은 마켐에서 봄.
안녕하세요. 반갑습니다. 머시닝 초보자입니다. 거래처에서 곡면1.dwg (오토캐드)파일로 들어 왔는데요.
이 판금곡면의 제품은 철판 (CR 1.0T)입니다. 곡면도면을 상판, 하판을 가공해서 프래스에서 셋팅 후 제품 생산합니다.
금형 재료 ====== 상판크기 = 가로(120) * 세로(120) * 높이 (59)
하판크기 = 가로(150) *세로 (120)* 높이 (59)
도면의 곡면 금형을 제작할려고 합니다. 어떻게 해야 하는지 알려 주세요. (기본 개념이 없어서...)
=========== 1.곡면모델링의 순서를 알려 주세요. =================
1. 오토케드(dwg) 파일을 보고, 솔리드웍스로 스케치에서 그려서 모델링 작업을 했습니다.
2. 솔리드웍스에서 제품만 모델링을 하고 난 후에 상.하판금형의 재료두께 값을 주어야 하는데요. 기준을 어떻게 잡아야 하는지 알려 주세요. (문제 발생)
3. 면의 기준을 어떻게 잡아야 하는지요.
4. 오토케드 곡면도면을 마스터 켐에서 쉽게 모델링을 할 수 있는지요.
5. 기타 다른 방법은 없는지요.
============== 2.가공 방법에 대하여 알려 주세요. =====================
1. 곡면의 황삭은 포켓으로 한다. (예를 들어서...)
2. 정삭은 평행정삭, 평행잔삭 가공을 한다. (예를 들어서...)
3. 기타 빠진 부분은 없는지요.
======================= 검 사 방 법 =====================
1. 금형은 상판과 하판을 잘 맞아야 하는데요. 이 부분에서 문제점 발생을 없는지요.
2. 재료가 철판이라서 응력의 값이 있는데요. 반지름 90에 대한 연신률 값은 몇%로를 주어야 하는지요.
3. 기타 빠진 부분은 없는지요.
그리고, 카페회원님들 중에서요. 거래처에서 오토케드 파일로 오는지요. 아니면 3D 모델링으로 오는지요. 알고 싶어요.
곡면1.x_t
윗 곡면 금형을 머시닝기계로 가공을 해 보고 싶어요.
