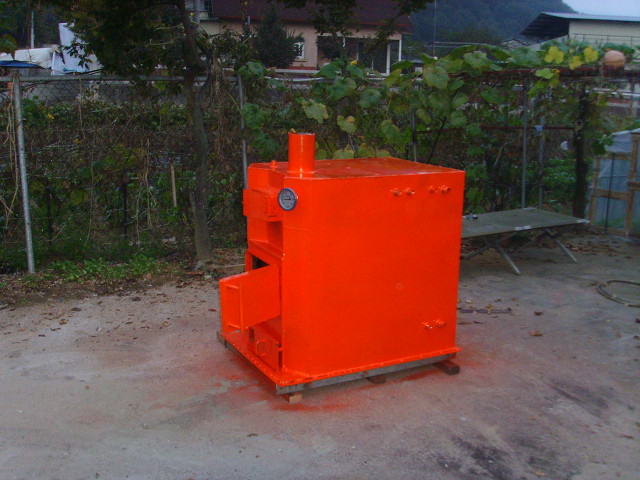

일하면서 만들려니 힘은 들지만 올 겨울 따뜻하게 보낼 두분 생각하니 기분 짱입니다 ~~~~~~~~~~
******************************************************************************************************************
********************************************************
바다님의 "황소화목보일러" 브로그 중에서
****************************************************************************************************************************
|

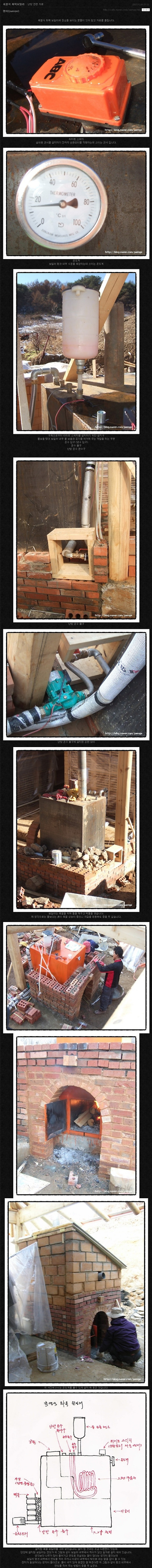

1. 구들장 보일러 만들기
위그림의 구들보일러는 실제로 몇 년전부터 만들어 사용 하고 있다. *주의사항* 흡열판에서 불이 데워질때 물의 폭팔음으로 무척 시끄럽다. 무동력으로 시끄럽긴 하지만
************************************************************* 나무 보일러 (화목보일러) 쥔장 서재/정 관 (靜 觀)
|
)
===========================================================================================================

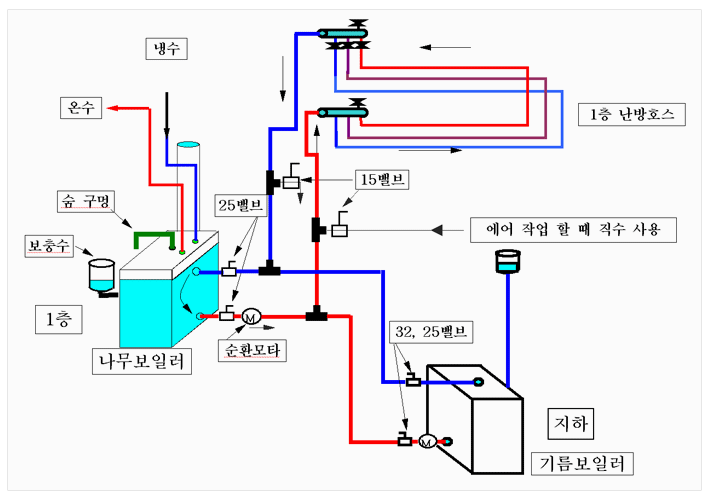

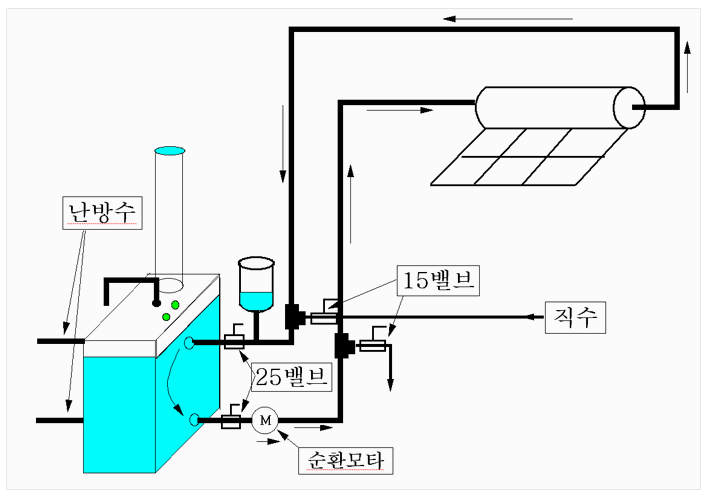

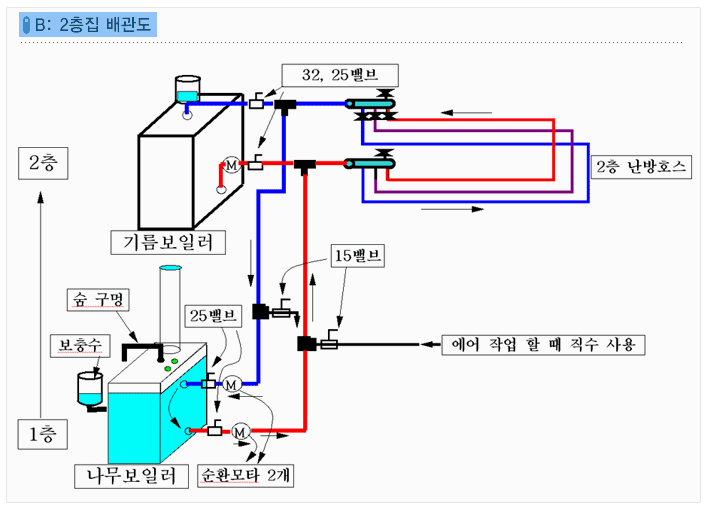

화목 기름보일러 설치 배관및 배선도면
| 출처 : | 정선스무골 | 글쓴이 : 채플린 원글보기  |

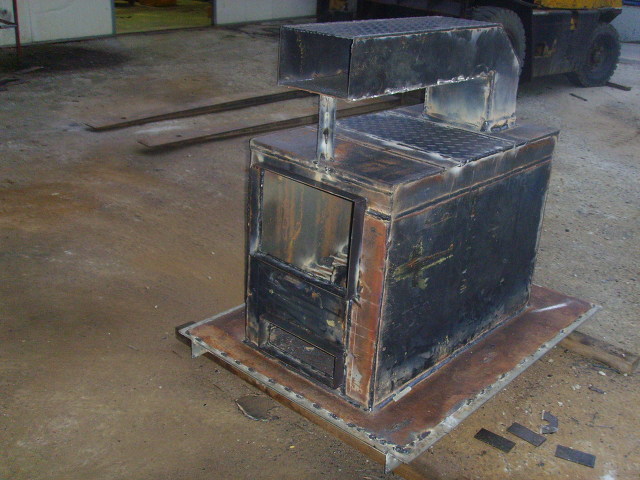

우선 자작이라함은 용접을 할수있어야하구요
그정도 가능하다면 쪽지주세요 도면은 얼마든지 드리지요...
그런데 자동은 뭐고 수동은 뭔가요?
마치 그거 보고 올린 것처럼 딱 재료비 20만원들였답니다. 맹탕 의존하지 말고 열심히 공부하고 아이디어 내면 해결됍니다.
하지만 그래도 보일러이니 최소의 나무로 최대의 효과를 봐야 할거같습니다 또한 아무리 용접을 잘해도 아무리 두꺼운 철판을 써도 시간이 지나면 물이 새거든요
중요한건 철판이 녹스는것을 최장으로 늘려주는게 기술아닐까요?
대다수 보일러 업계들이 이같은 방법을 쓰고있구요
일단 3.2t 철판으로도 용접만 확실하다면 6년이상 보장합니다 마그네슘봉을 넣으면 사용기간은 더길어지겠지요...또한 일반 수돗물보단 자동차용부동액등을 씀으로써 보일러의 수명을 연장할수도 있습니다

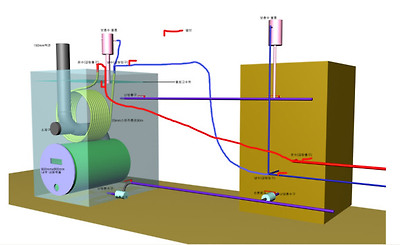

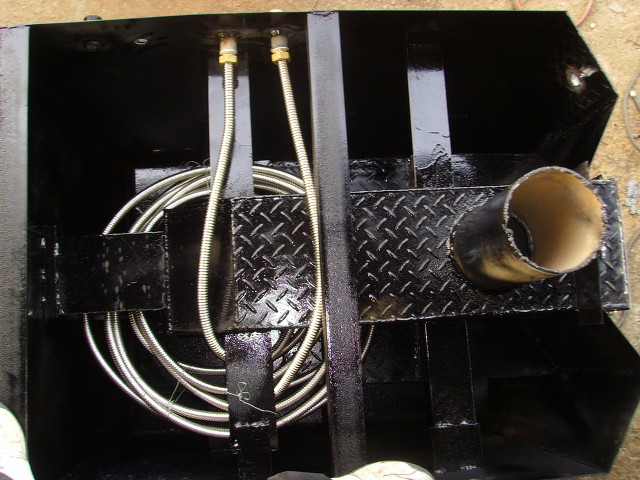

나무든 기름이든 가스던 보일러는 공통적으로 보일러 몸통안에 동파이프를 스프링처럼 감아 안에넣어놓습니다 그럼 보일러 몸통안에물이 뜨거워지고 뜨거워진 물통안에 스프링이들어있는원리가 되지요 그스프링으로 물을 흘리면 서서히 뜨거워져 온수가되어 나오는것입니다
부디 건승을 기대하며 추가로 한말씀드리자면 나무보일러만드실때 아궁이는 크게하십시요 작게 만들면 밤에 잠자다 일어나 나무넣기 바쁩니다
그래도 필요하신분은 쪽지로 메일주소를 보내주세요

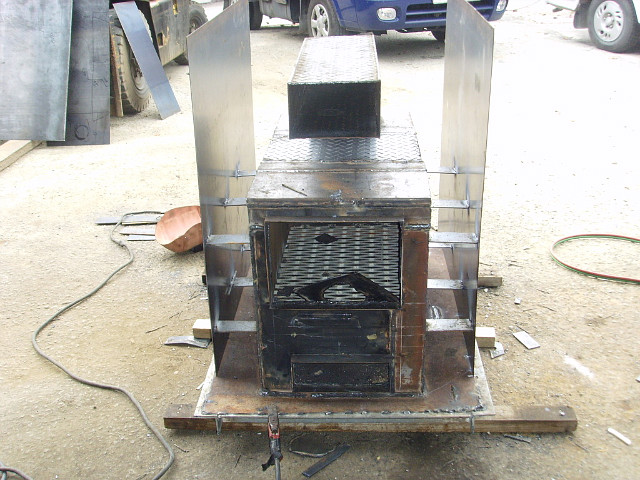

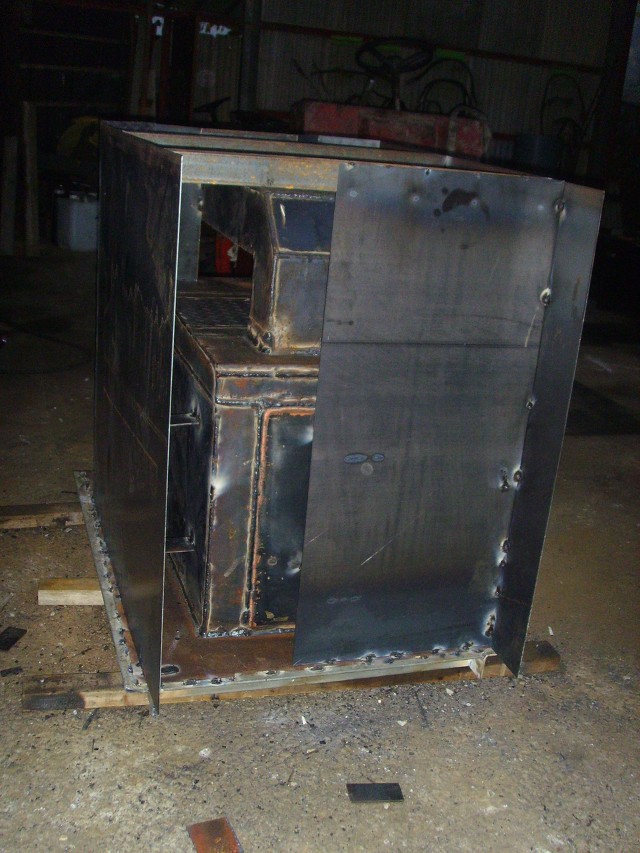

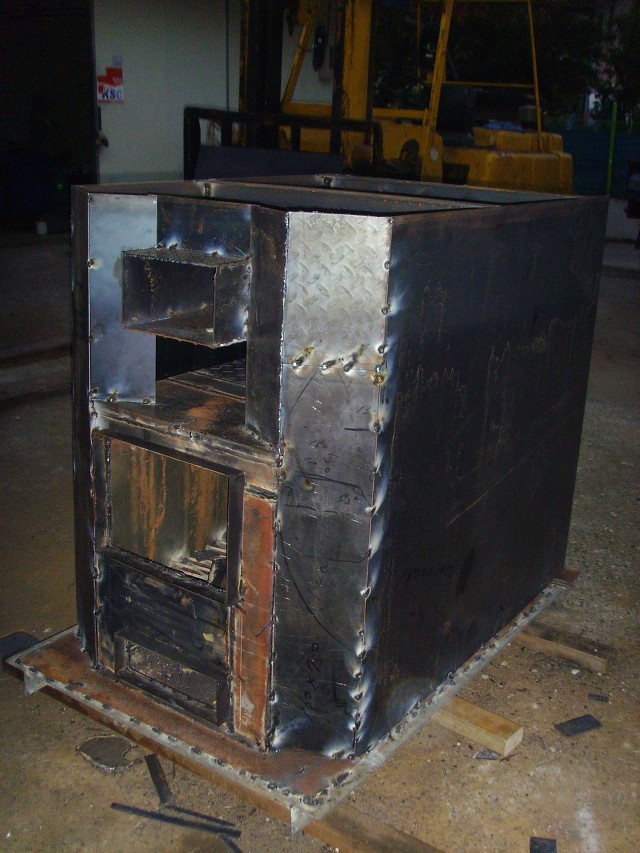

고압 파이프가 재질이 좋아 500A 파이프 7.8T 짜리로 만들었구요 받침만 6T철판 절곡해다 용접했습니다. 재받이 서랍은 1.2T 철판 절곡해서 가볍게 했고요. 굴뚝은 집안쪽은 3.2T 파이프로 하고 바깥은 스텐 스파이럴 파이프로 마감
안전망은 20 앵글에 다이아몬드 메쉬로 마감했구요. 70킬로정도는 나갈것 같네요. 보일러는 축열이 관건이라 너무 어려워 포기하고 170만원짜리 하나 샀습니다.
기본적인걸 알려드림니다 최소한 현제쓰시는 보일러에 물량이 최소 5배를넘어야함니다...
또한 온도센서를 아래위로 달아야함니다...위에만다는분도계시는데 ....제경험으론 별로임니다
(하나가작동안돼면 물이끓어서 난리가남니다)
연탄과달라서 물집구멍 한개구멍이 6세니티가넘어야함니다 --타르와재 땜에
철판은 4.5t(4.2t)로 해야 함니다... 나중시험은 물을 가득채워서 하루정도 보면 어느정도 완전함니다..
매위는 연통을 7센티정도 불쪽으로 내려서 용접해야 효율이 좋아요..
연통중간에 불세기를조정할 연통내부를 가로지를는 회전판이있어야함니다..
연통은 제작해야함니다..아님 스텐 주름연통을 구입하셔요거기 맞추어서 연통끼울자릴 만드셔야편함니다
.18센티정도됌니다 --- 불도잘빨아들이고 역류를막을수있어요
연통은 높아야함니다.... 겨울동파조심하고요--보일러와연동할려면 보일러는 밑에서 위로 물이들어가서
뜨거운물이 실내방으로 순환됌니다 ...화목보일러에 밑에서위로물을 밀어올리는순환장치를달때 체크발브 를달아서
보일러 물이 화목보일러로 뜨거운물이 역류하는걸방지 해야함니다
이걸꼭달아야함니다 기름보일러가돌때 화목보일러까지 물을데워서 낭비함니다
화목보일러 보충수를따로크게 만들어야함
순환펌프 체크발브 각종소켓 유니온 파이프 연통 온도센서 절곡 용접 물집에들어가는파이프
크기에따라서 천차만별임니다....만들어놓으면 좋기는함니다
가을이나 여름 장마끝나고 조금 불지피면 잘마르고 훈훈함니다
나머진 청송님 말씀이 맞내요 하지만 보일러란 철판이 두껍다고 좋은건만은 아닙니다 누누히 말씀드리지만 두께는 앏아도 쉬 삭지않게만들어야하고
난방수를 오래 저장하는게 관건입니다 보일러 물넘침은 간단하게 해결하실수있습니다
용접이라면 위에나와있는 모든재료에 관한용접은 다할줄압니다만 이번에 시골에 부모님댁에

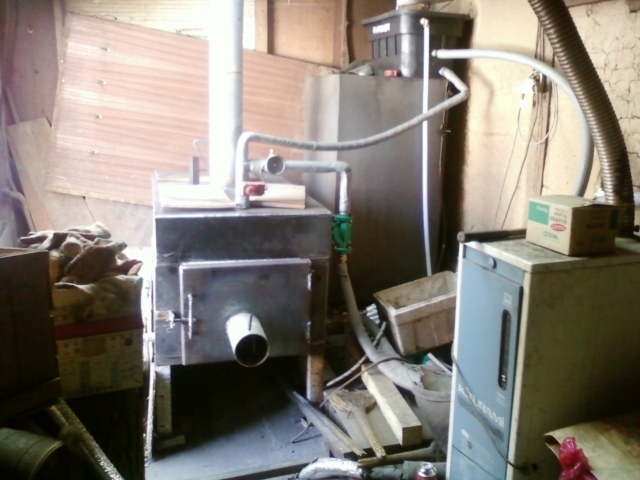

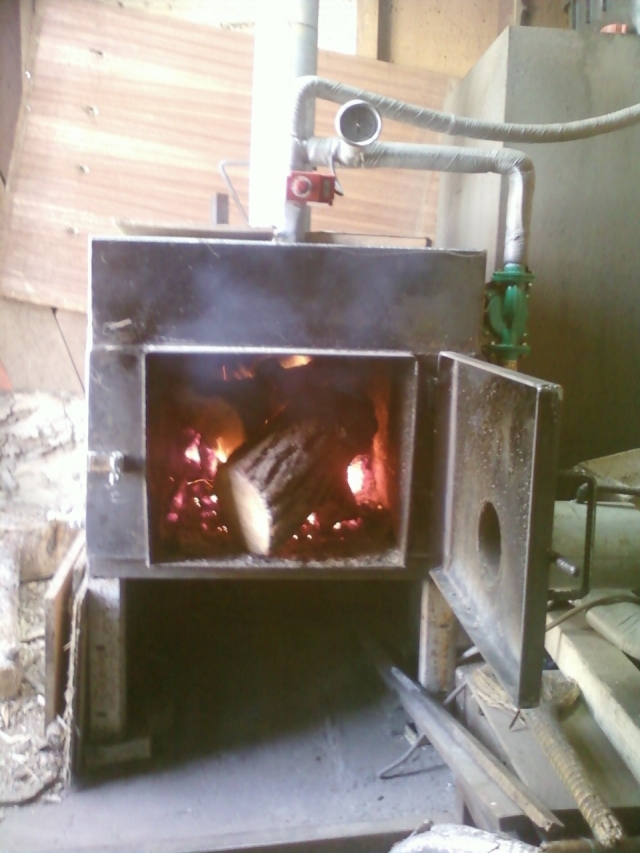

나무보일러를 놨더군요 배관도 기존의 기름보일러와 연결해서 잘해놨더군요
위에 누가 사진도 올려놓은 그와 비슷한 모델인거 같습니다
제 생각에는 실패할수도있고 사용하면서 불편이 많을거 같으니 제품을구입해서
사용하심이 이것저것따져봤을때 더 나은 선택이 아닌가 글 올려봅니다
#########################################################################
나무보일러 만들기
첫째 : 물량을 기름보일러보다 최소한 5배는 넘어야 함니다
그래야 보일러 역할을 할 수 있습니다
둘째 : 어느 정도 용접 할 수 있음 만들 수 있습니다
용접 뒤 테스트는 물집에 물을 가득히 채워서 하루 정도 놔두면 알 수 있습니다

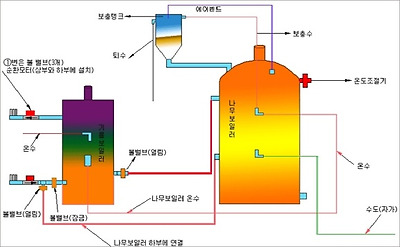

세째 : 체크밸브달기--- 장작보일러와 기름보일러 사이에 체크밸브도 달고 ... 밸브도 달아야 함니다
보일러는 물을 순환할적에 밑에서 보일러 쪽으로 물을 품어 올려서 뜨거운 물이 돌아갑니다
그러니 밑에 다가 보일러 쪽으로 물이 흐르게 체크발브를 달아야 함니다--이것 중요함니다
그럼 기름보일러가 돌아갈 때는 화목보일러 쪽으론 물이 안옵니다--체크발브에 막혀서
물이 순환 못하죠...그림을 그려서 잘 생각해 보시길 바람니다 ..
체크발브--- 한쪽으로만 물이 흐르게 하는 발브를 말함니다
발브는 두개를 달아서 차단용입니다 --기름 보일러수리나 화목 보일러수리할 경우 차단함니다
세째:물집에 구멍을 내는데 연탄보일러랑은 완전히 다름니다-- 타르나 재 연기때문입니다
장작보일러는 청소를 생각해서 제작해야 함니다---최소한 한구멍이 5센티이상 해야함니다
전 7센티 정도로 만들었씀니다

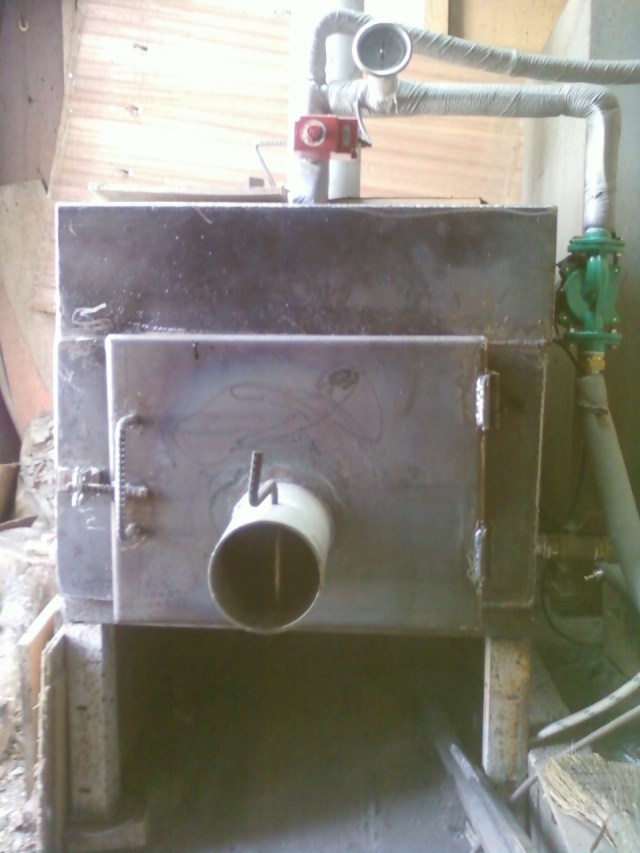

네째:연통 구멍이 커야함니다 ...연기도 그렇치만 불을 처음 짓필적에 다르고 연기 역류를방지함니다
또한연통중간에 연기를 조절 할수있는것을 만들어야 함니다--즉 화기를 빨리 나가는것을
조절 하는것입니다..... 나무도 오래타고...천천히 열을 발산하게하죠

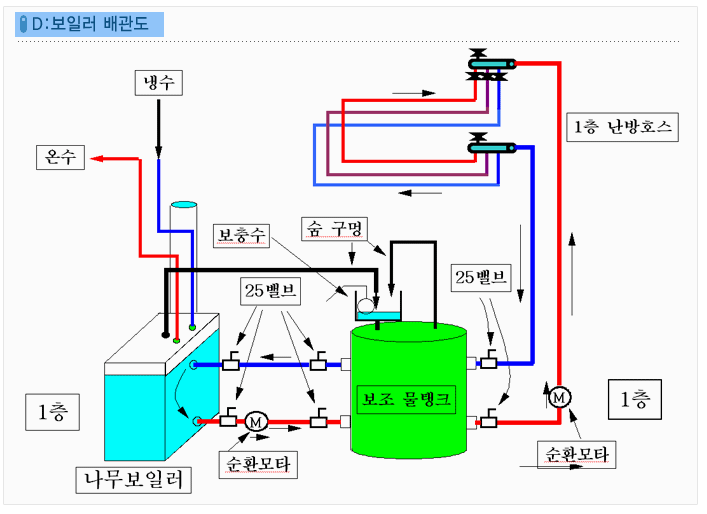

다섯째:보충수 물통을 따로 만들어야하고 크게 해야함니다---뜨거워진물은 팽창하고 물량도많고
물이 순환할 적에 물을 밑에서 품어 올리기때문에 물이넘처서 흐름니다
여섯째:온도센서는 아래위로 달고요 아래는 물온도를조금낮게 해놓으셔야함니다
방에서 나온물이 차가우니 빨리 떨어짐니다..
두개 다는 이유는 하나고장이 날경우 뜨거운물이 끓어서 날리남니다--기관차 처럼
수증기 .물 .이 품어돼서.....
일곱째:철판두께는 4.5t(4.2t)정도면 가정용은 충분함니다--10년정도감니다
여기다가 자동차용 부동액을넣으면 두배 정도감니다...온수는 물집 내부에 동파이프를 감아서
쓰는데요 제경험은 시간이넘 오래걸림니다 그냥 밖에다가 감아서 불에 노출시키는것이 좋을듯함니다
온수통도 따로 필요하고요
저는 온수는 기름보일러로 당시사용 했씀니다
여덜째: 연통은 만들거나 주름 스텐연통이 나와있씀니다 ....그걸사다놓고서 물집 연통을만드시길바람니다
연통끝을 아래로 하는것이좋아요 바람도 덜타고 비도안들어가고 ---단 높이하면 좋씀니다
저는 직경 이십센티 가까이 돼는것을사용 했는데 아주 좋았씀니다...
아홉째:맨위는 ㄷ 긋자를 생각하셔서 뚤린부분이 밑으로 가게 하시어서 맨위 물집을 만드시길 바람니다
거기다가 위로빠져나가는연통구멍을 파이프로용접하시면 좋슴니다

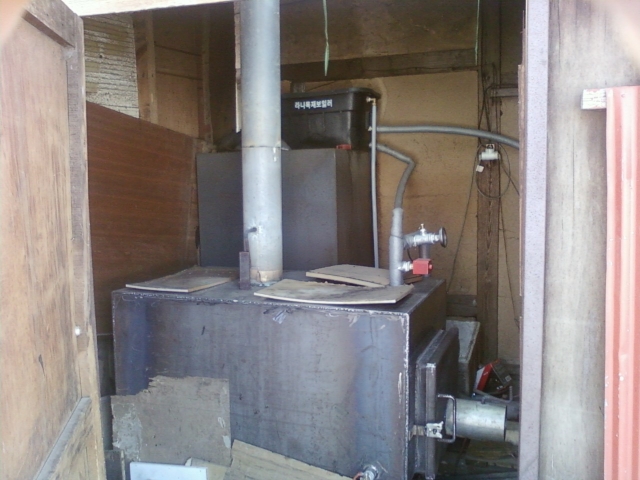

열째: 보온이 잘돼는곳에 설치 바람니다.... 보일러도 보온하고요..아무리 보온해도 연통때문에
불을 안지피면 얼어터짐니다 ----화구도 뚜껑꼭있고 뚜껑에 조그만 구멍을 조절하게 하셔요
연동하게도 쉽게됨니다--기름보일러 와도 간단히됨니다
연동할려면 체크발브를 꼭달아야 함니다...... 그래서 체크발브 아주중요함니다
ps: 위내용을 잘이해하시면 연탄보일러도 아주좋게만들수있씀니다
다만 물집 안에 연탄이들어는것만 다름니다...이것도 체크발브를달아서
기름보일러랑 같이 사용할수있어서 아주좋씀니다....
체크밸브는 반드시수평으로 달아야 잘작동됌니다
