[[FREEVIEW]]M1129 Stryker Mortar Carrier armed with 120 mm Mortar #01512 [1/35 TRUMPETER MADE IN CHINA] Pt1

[mirageknight [왕성국]]

안녕하세요~ 미라지나이트 입니다.

용의 띠인 2011년 임진년이 밝았습니다. 새해가 밝으면서 트럼페터 의 신제품들이 지난 27일 국내에 입고되었습니다.

[이번달에도 변함없이 신제품이 입수되었습니다. 경기사정이 안좋은데다 반백수라 많이는 못사고 회원분들께서 공동구매로 구입해서 지원해준 킷이 대부분이네요.. 고맙습니다!! 감사합니다~~]

이중 트럼페터의 대표작이라 할수 있는 스트라이커 장갑차의 바리에이션 제품인 #01512 번 M1129 Stryker Mortar Carrier armed with 120 mm Mortar 제품을 먼저 소개합죠~~

[박스아트가 상당히 쇼킹합니다... 트랜스포머도 아니고 이건 뭥미..? -.-" 설마설마 했는데 진짜로 이 박스아트로 나오나 봅니다. 빈센트영감 이젠 미쳐버린건가..?]

[스크라이커의 120밀리 박격포 장착 타입을 재현하고 있습니다.]

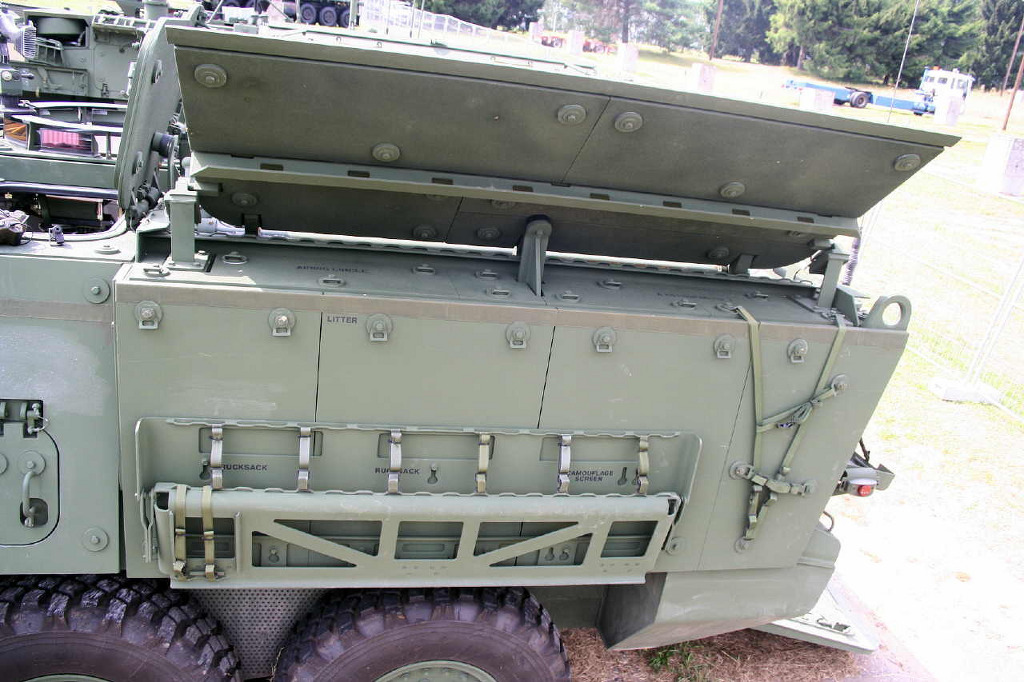

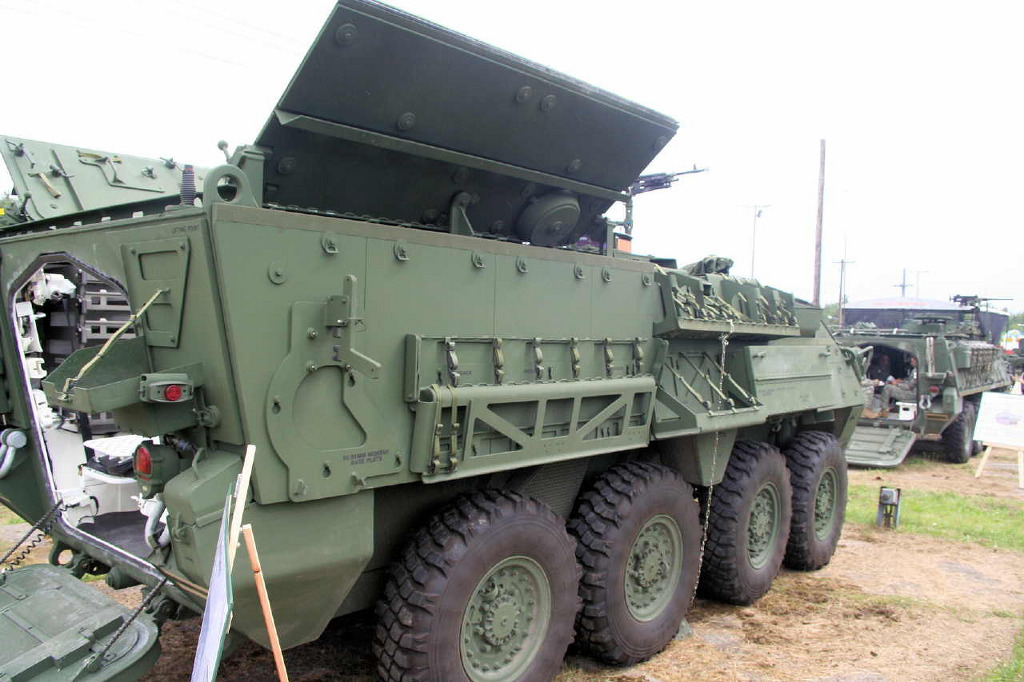

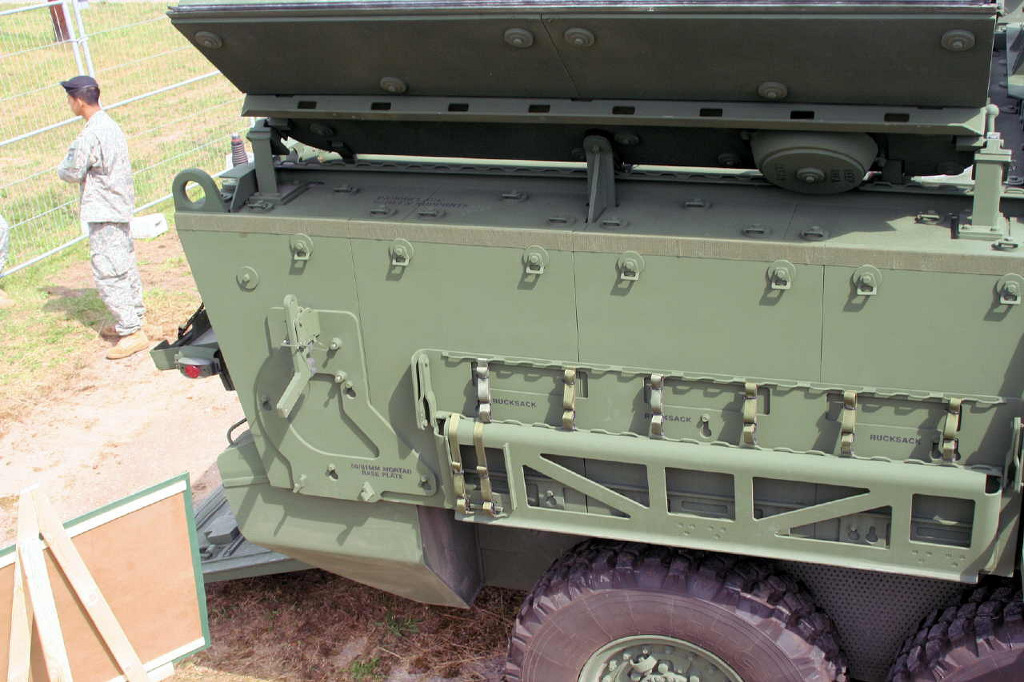

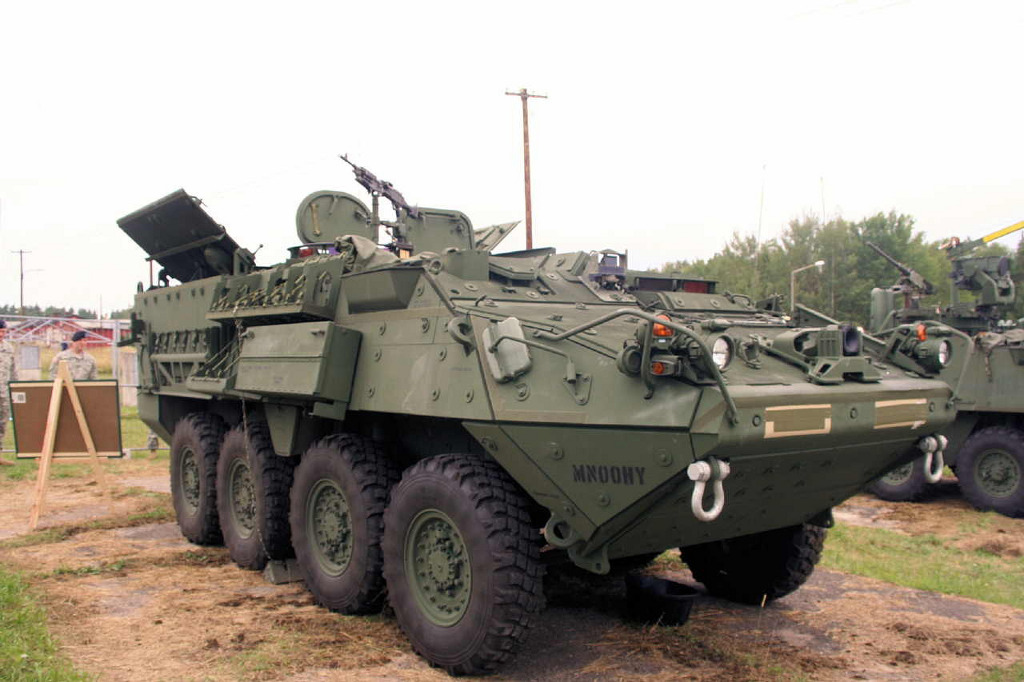

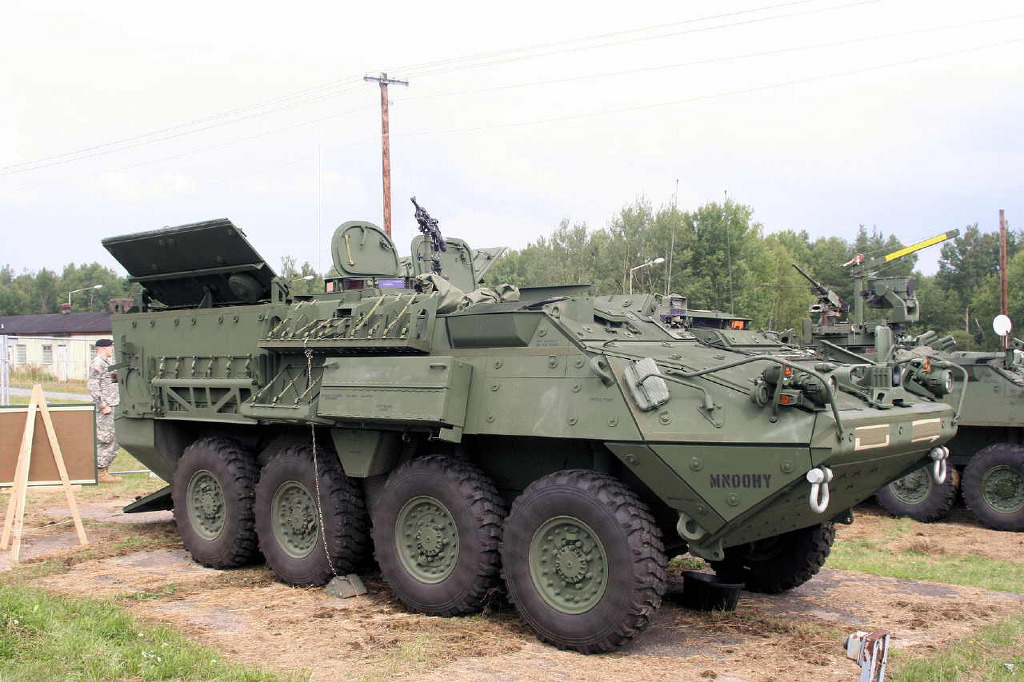

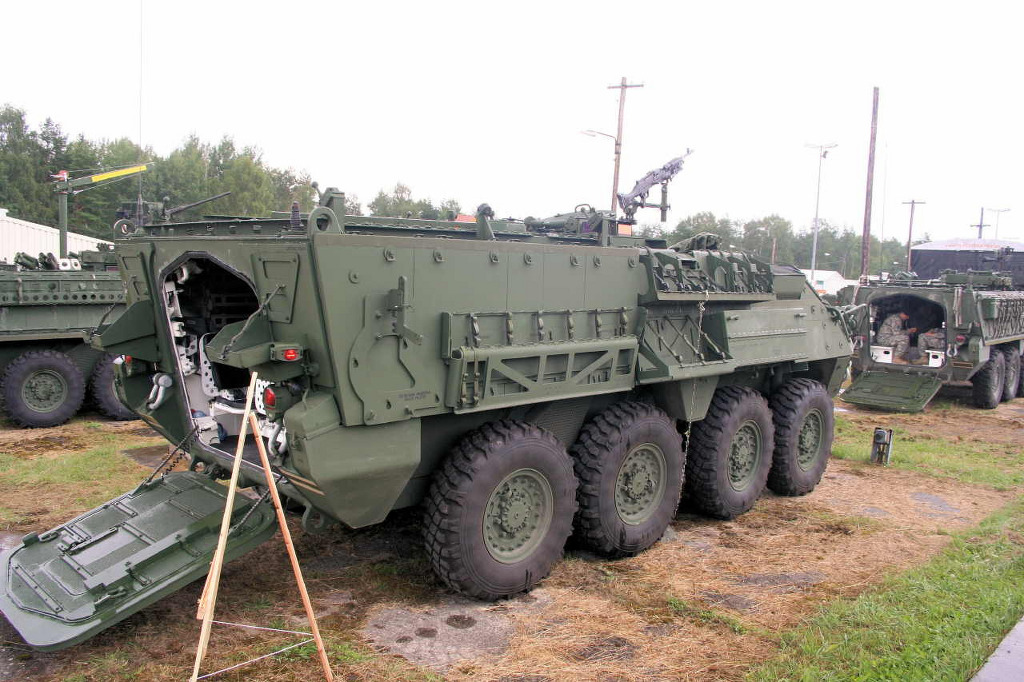

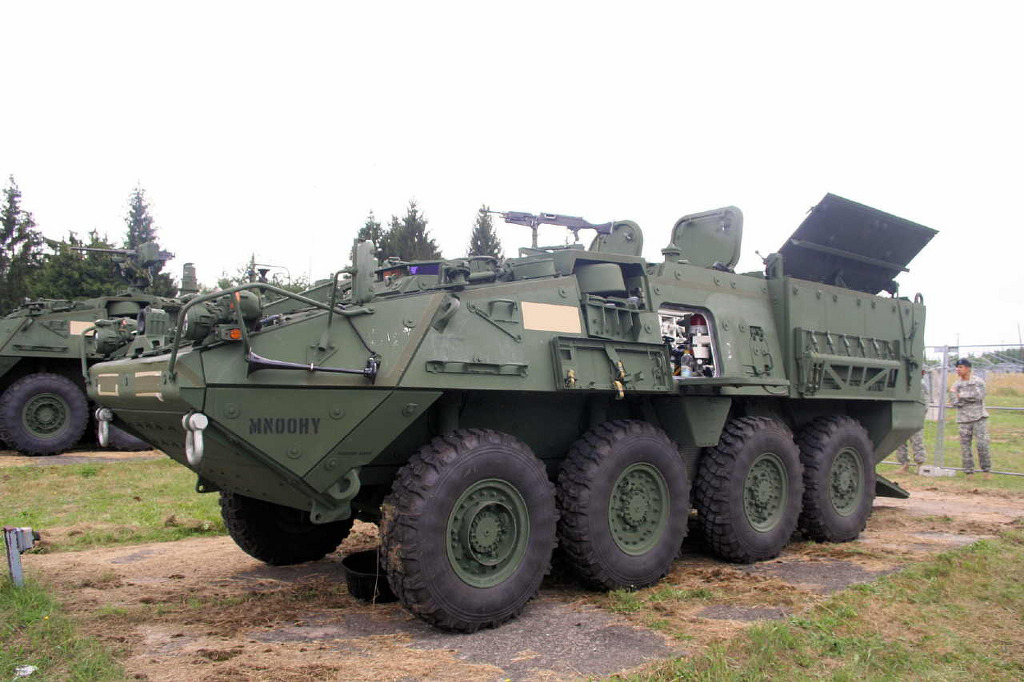

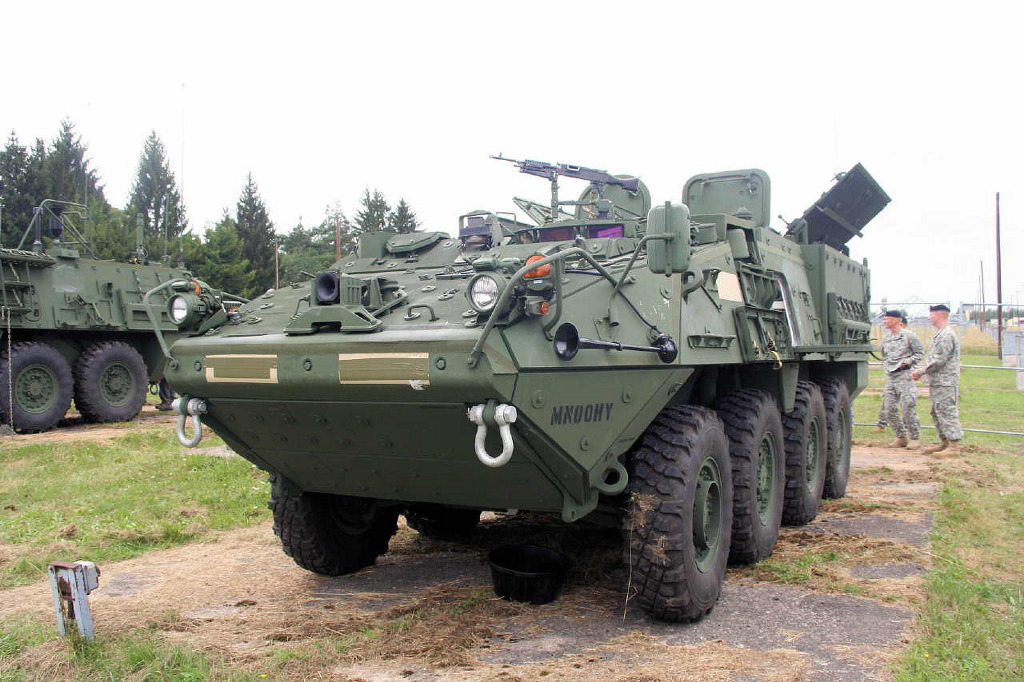

미육군 M1129 Stryker Mortar Carrier

Stryker는 GDLS Canada LAV III 8x8 경장갑차를 바탕으로 개발되어 2001년부터 미육군에서운용하기 시작하였습니다. LAV III는 스위스Mowag사제Piranha III 장갑차의 한종류입니다.

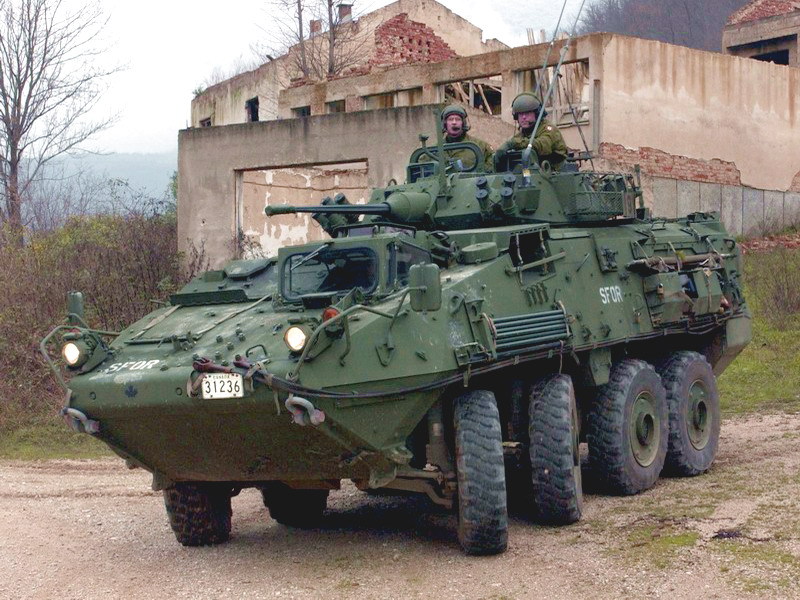

[LAV III는 스위스Mowag사제 Piranha III 장갑차로 미해병대를 비롯한 캐나다군등이 이를 채용중에 있다]

[Stryker 장갑차는 미육군의 스트라이커 여단의 편제의 중심이 되는 기동장비로  GDLS Canada LAV III 8x8 경장갑차를 바탕으로 개발되어 2001년부터 미육군에서운용하기 시작하였다]

2008년까지 6개 전투여단에 배치될 예정으로 초기 총 2,131대를 조달할 계획이였으나 7번째 SBCT가 계획되면서 총 조달 수량은2,691대로 증가하였으며 현재1,780대가 납입되었습니다.



[현재 미육군 스트라이커 사단의 편제 1개 스트라이커 여단은 약 3,600명의 병력과 200여대의 장갑차로 이루어져 있다]

[스크라이커 여단의 중추적 역활을 하는것이 사진의 스트라이커 장갑차이다. 이는 17톤급의 경량장갑차로 아래와 같이 수송기로 96시간안에 전세계 어디든 투입이 가능한것을 목표로 삼고 있다]

[스트라이커의 또 하나의 장점은 바로 이것~~ 세계 어디든 수송기를 통해 96시간안에 전개가 가능하다]

[최근 시험도입중인 사막도장을 한 스트라이커 장갑차 창살은 RPG 등의 보병용 대전차무기를 방어하기 위한 슬랫아머 (Slat Amor) 이다]

Stryker 변형으로는M1126 Infantry Carrier Vehicle (ICV)와M1128 Mobile Gun System (MGS)외에 8가지 형식이 있는데 M1134 Anti-Tank Guided Missile (ATGM); M1133 Medical Evacuation Vehicle (MEV); M1129 Mortar Carrier (MC); M1132 Engineer Squad Vehicle (ESV); M1130 Command Vehicle (CV); M1131 Fire Support Vehicle (FSV); M1127 Reconnaissance Vehicle (RV).등으로 공통부품을 가지고 자력회복 능력을 보유하며 중앙타이어공기공급장비를 가지고 있습니다,

 스트라이커 장갑차에 대해서는 아래 링크에~~

•  미육군의 새로운 편제 스트라이커 여단 (SCBT-Striker Brigade Combat Team)과 스트라이커(Striker) 장갑차
• 새로운 사막 위장 도색을 실시하는 미육군 Stryker 장갑차
• 새로운 경장갑차량 LAV III (Light Armoured Vehicle)

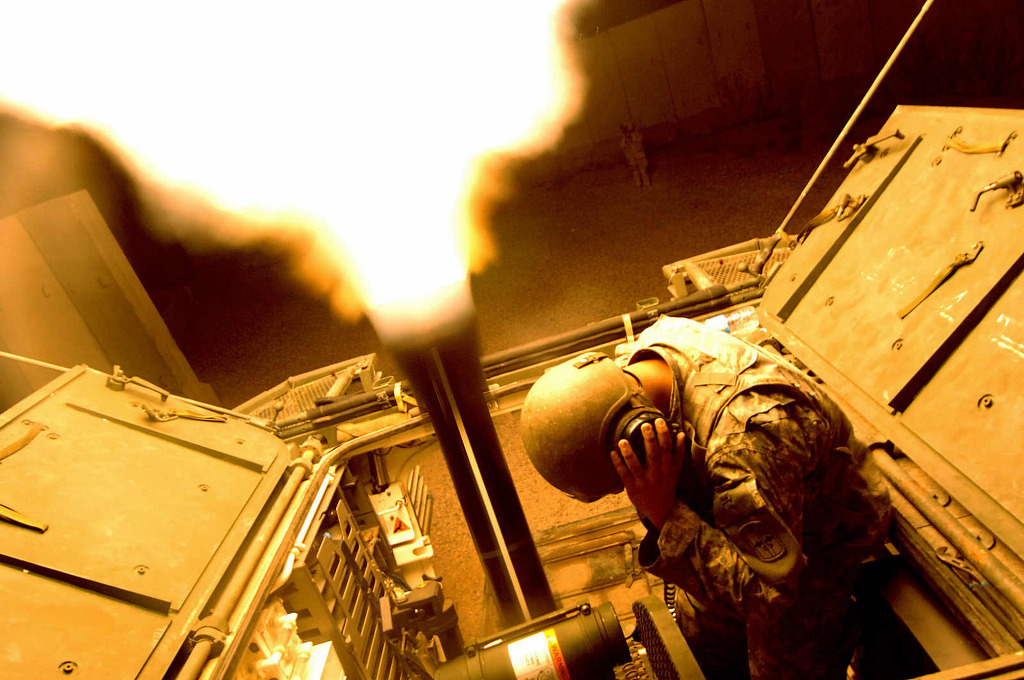

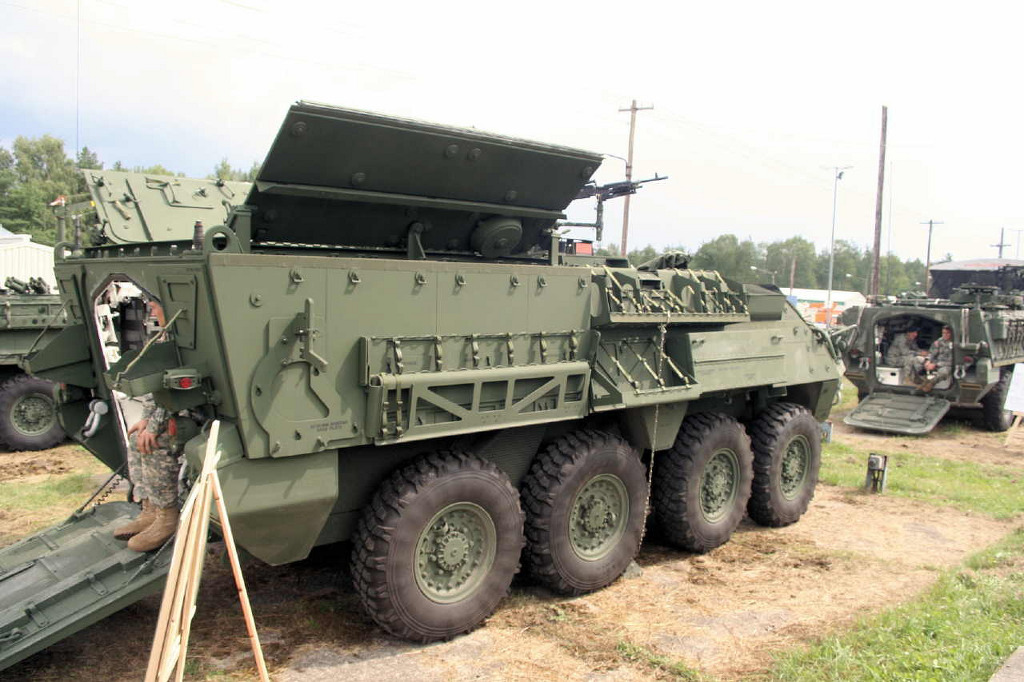

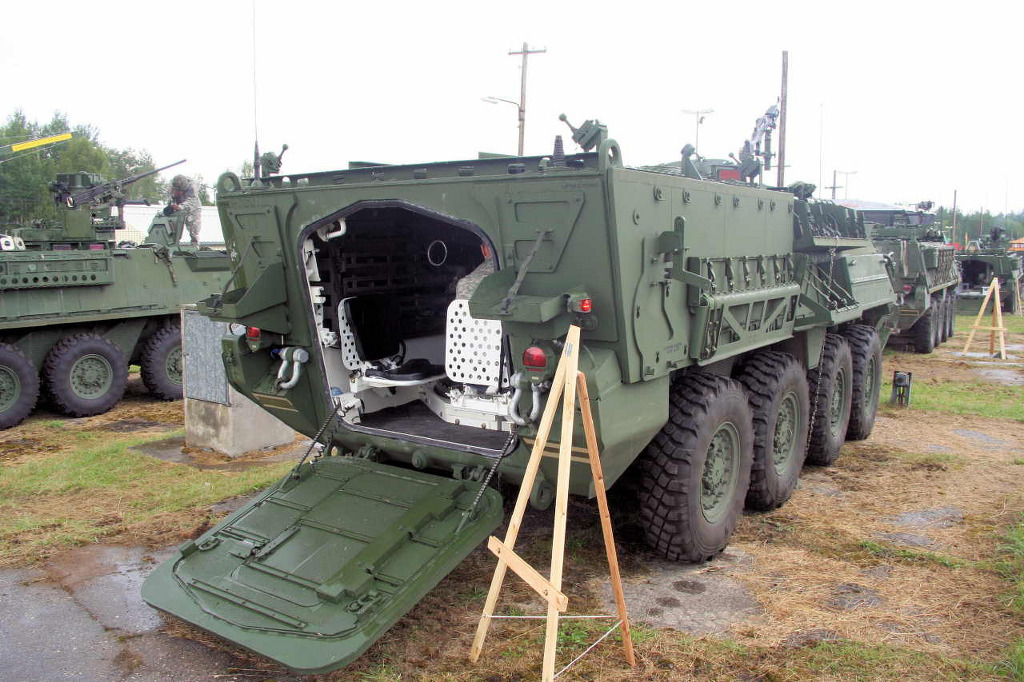

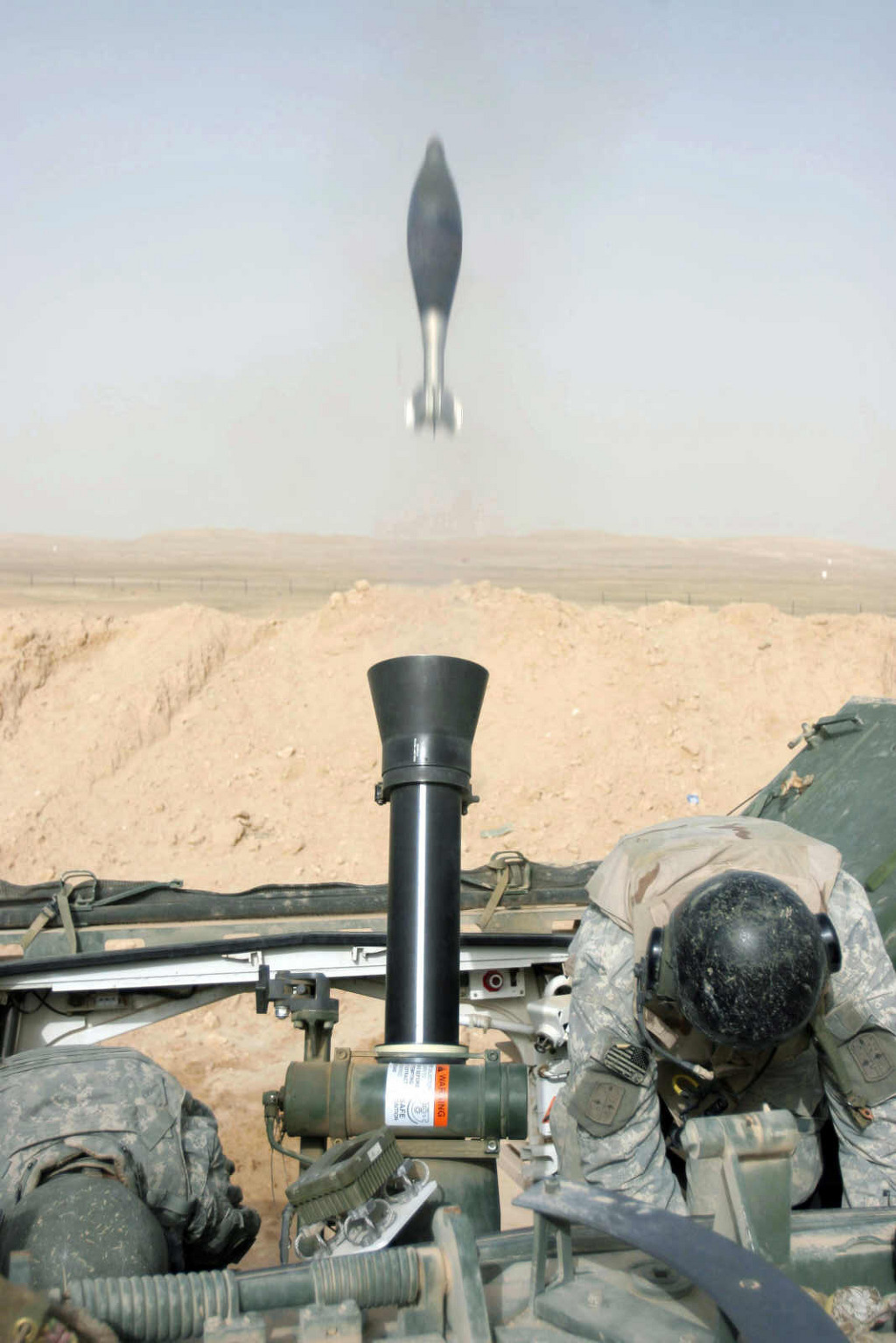

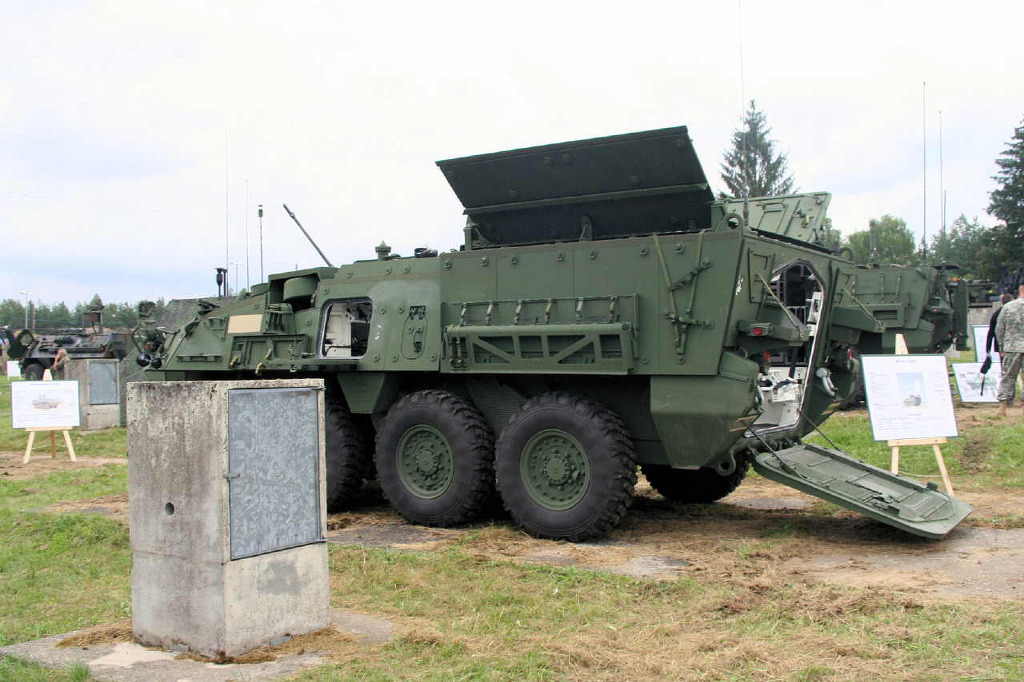

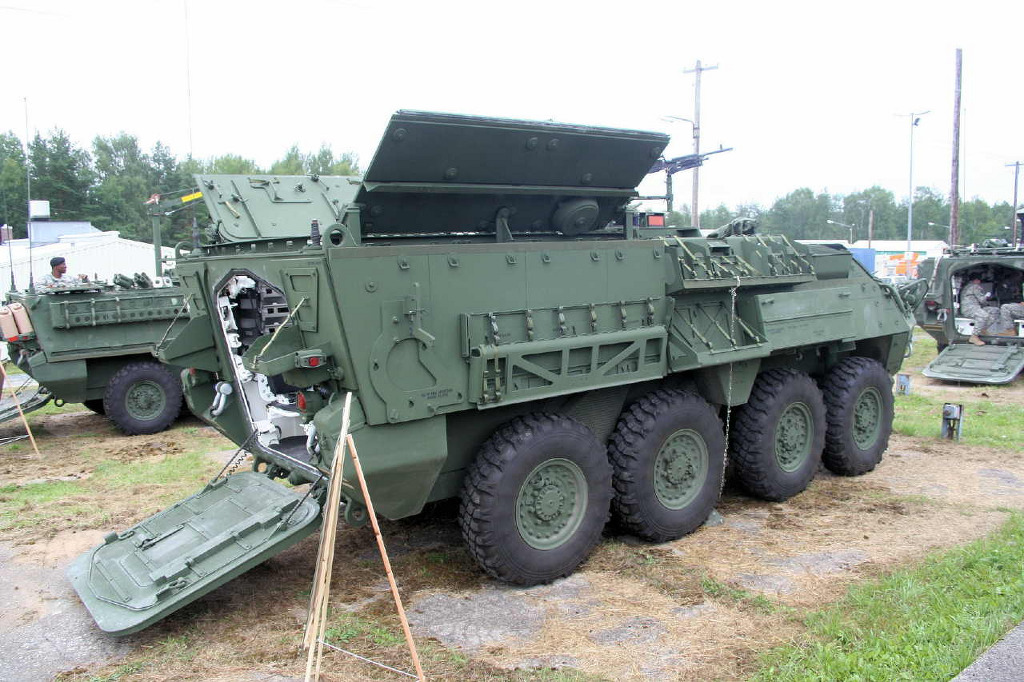

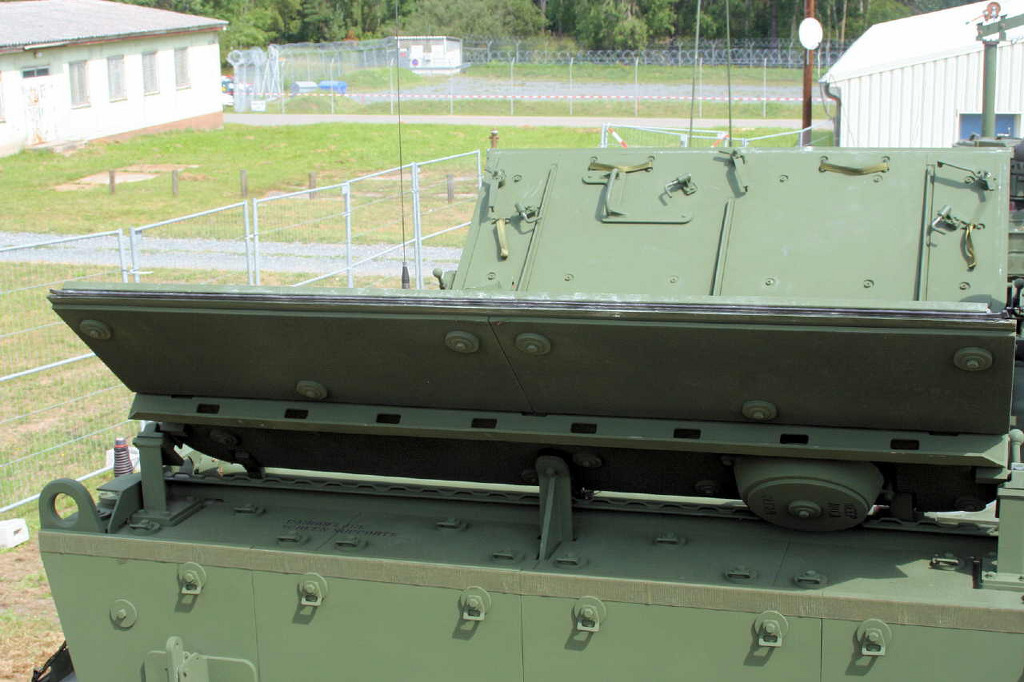

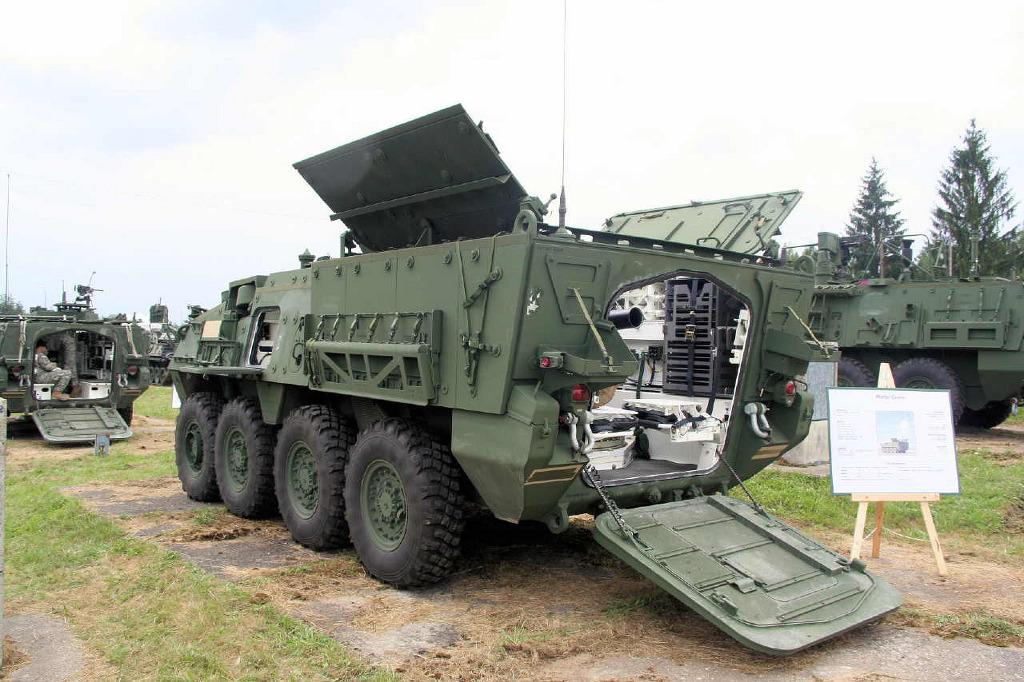

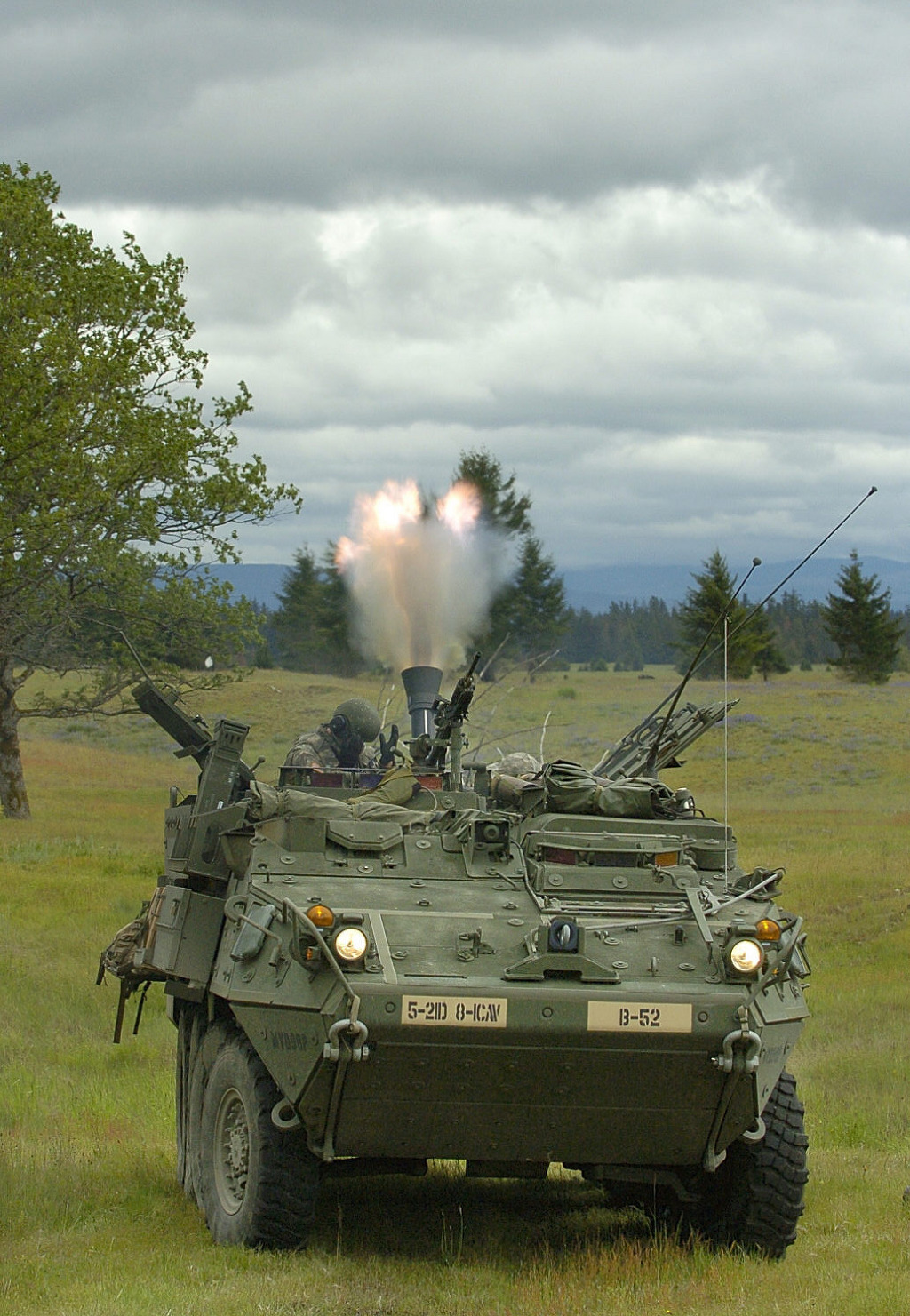

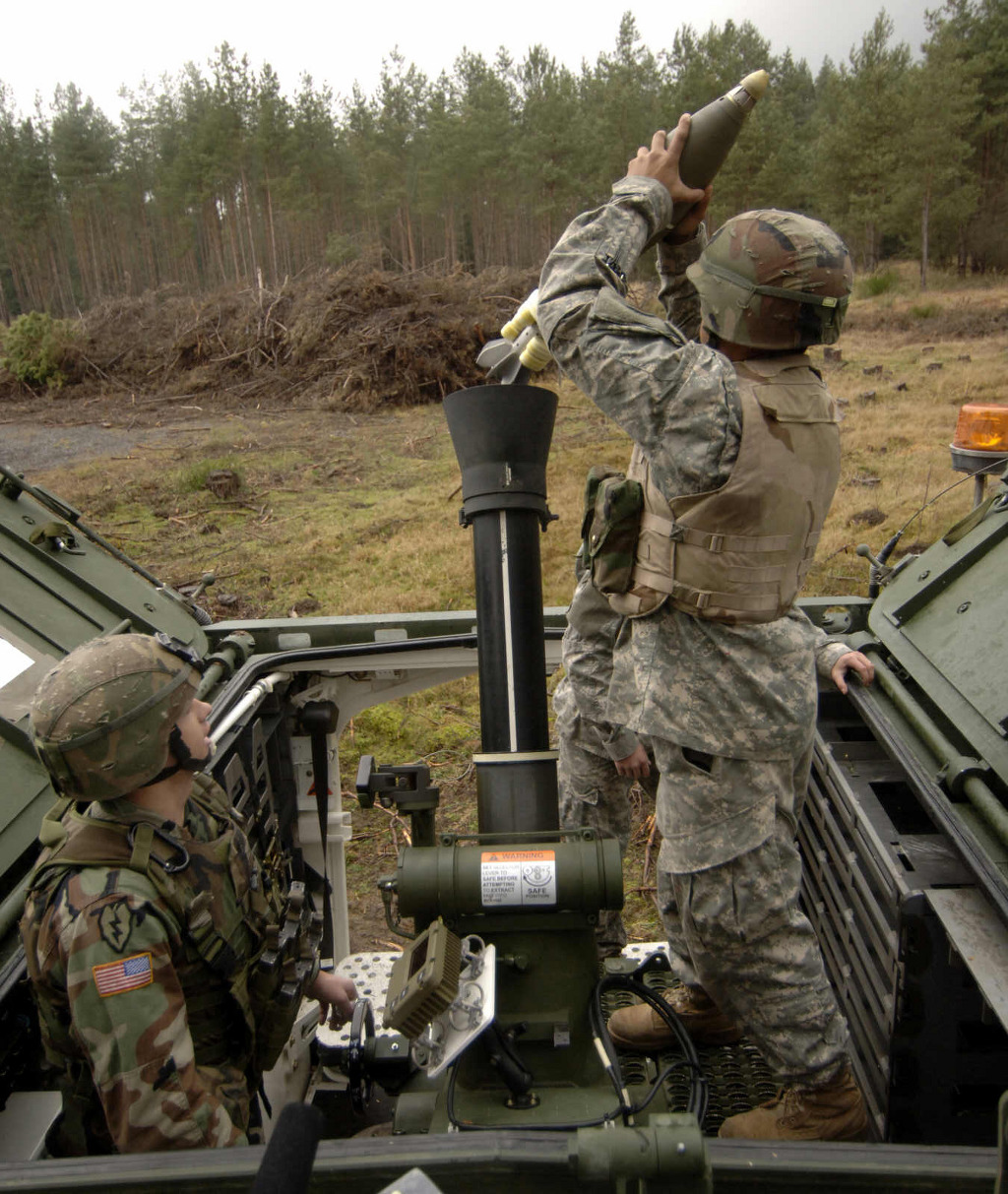

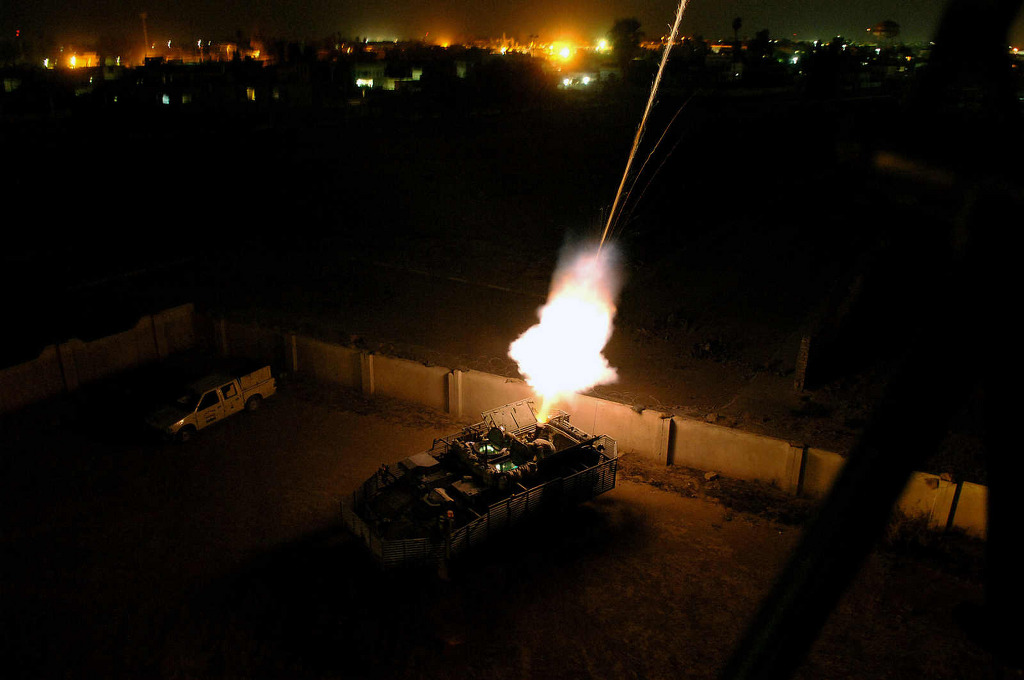

박격포 운반형 Mortar Carrier (MCV-B) 은 2005년 8월부터 미육군에 배치되기 시작하였습니다. MCV-B는120mm 박격포를 탑재하고 차량내부에서 상부의 해치를 열고 사격할 수 있습니다. 장갑차에 장착된 박격포외에 사격전 장갑차로 부터 내려서 운용하는 두번째 박격포도 탑재하고 있으며 디지탈 사격통제 시스템을 가지고있으며 승무원은 5명입니다.

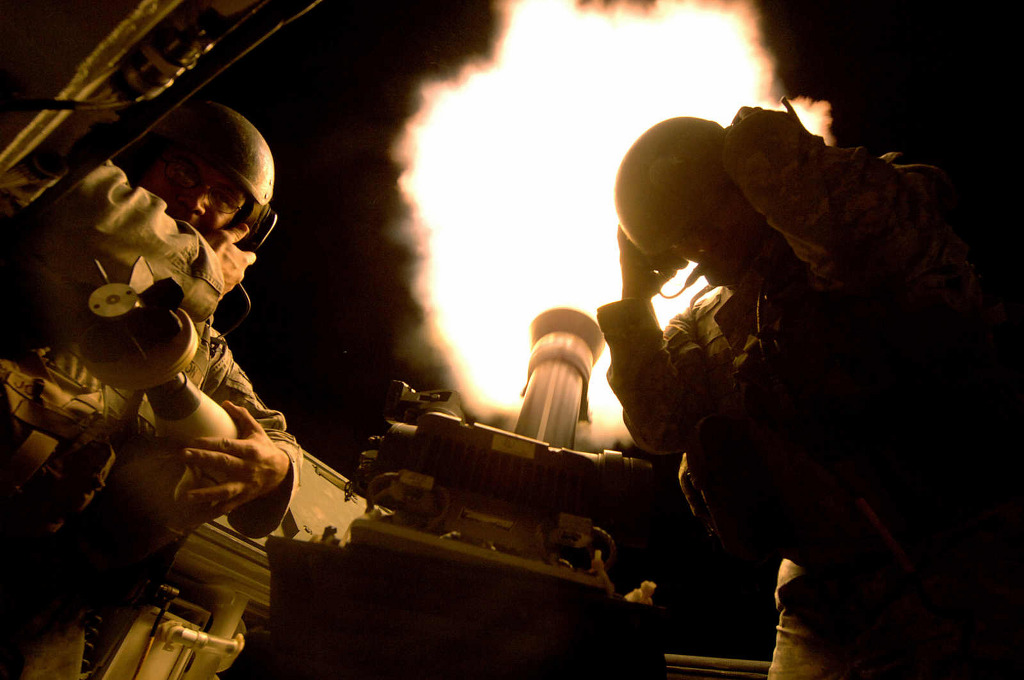

Mortar Carrier (MCV-B) 라고 불리는 박격포 탑재형은 2005년 8월 처음으로 미육군에 공급되었습니다. MC는 복잡한 지형지물과 시가전에서 지원사격을 통해 정확하고 치명적인 고각도공격을 제공합니다. MC는 120mm 박격포를 탑재하고 다양한 박격포탄(HE, 조명탄, IR 조명탄, 연막탄, 정밀유도포탄, 이중목적탄 Dual Purpose Improve Conventional Munitions (DPICM))을 사용합니다.

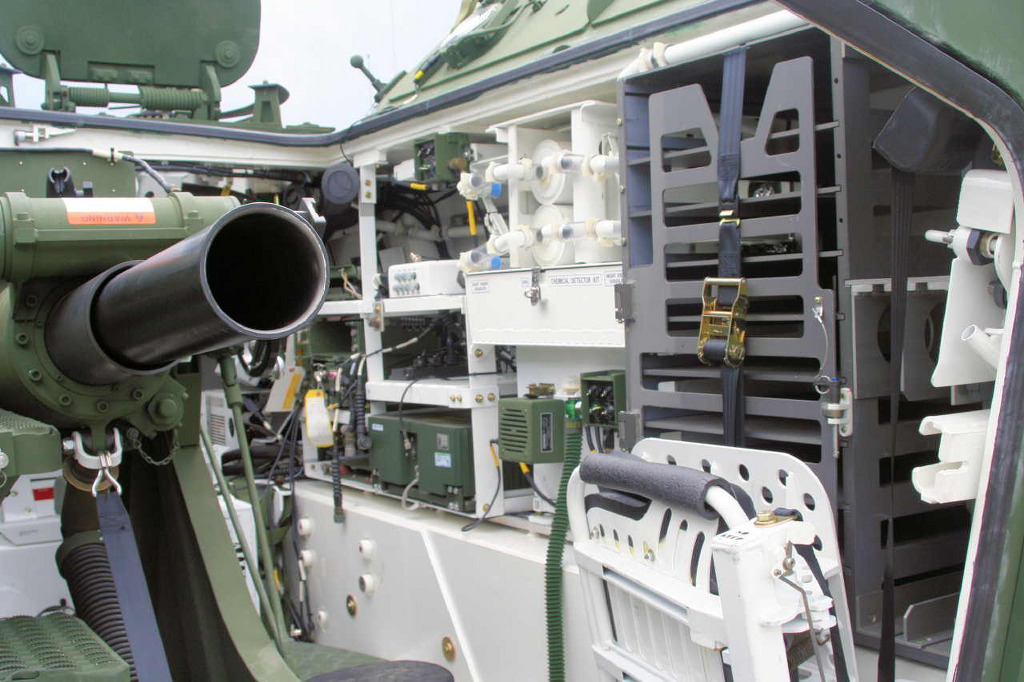

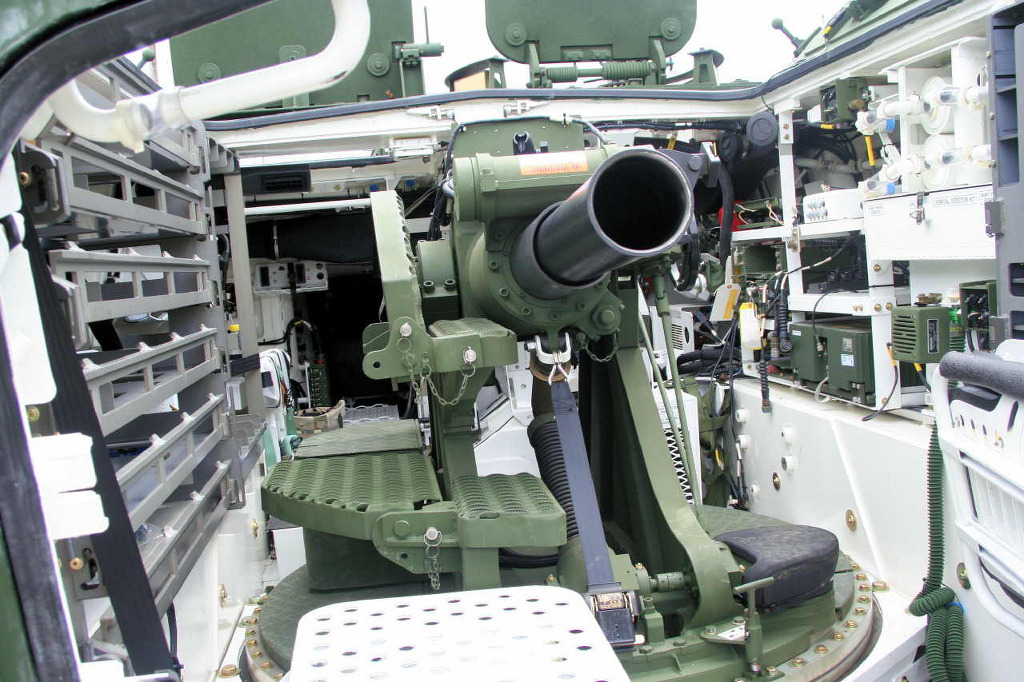

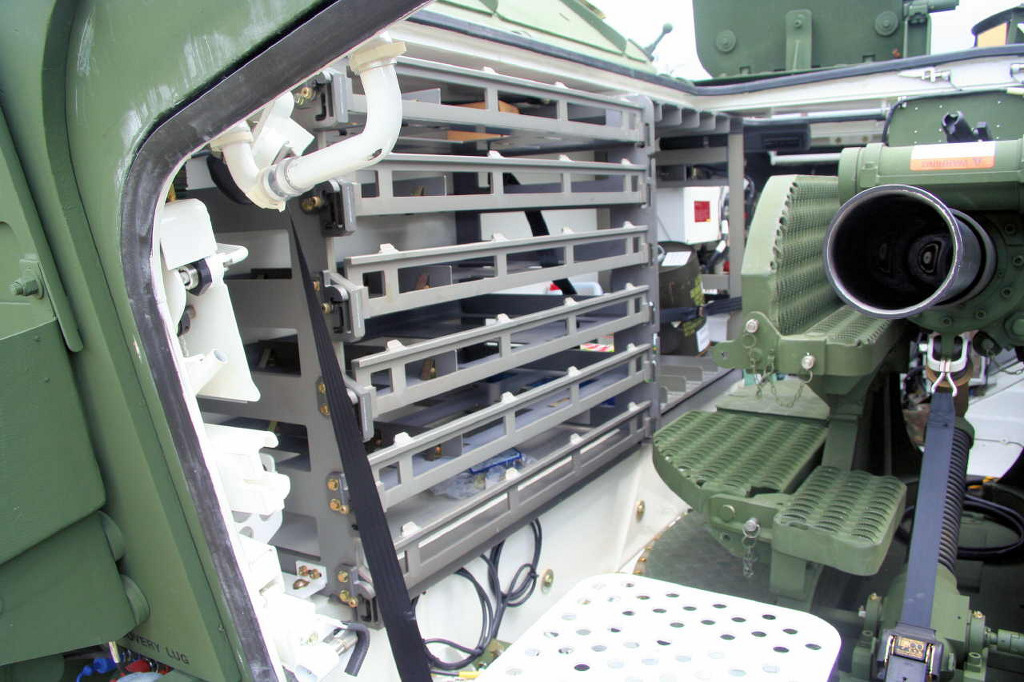

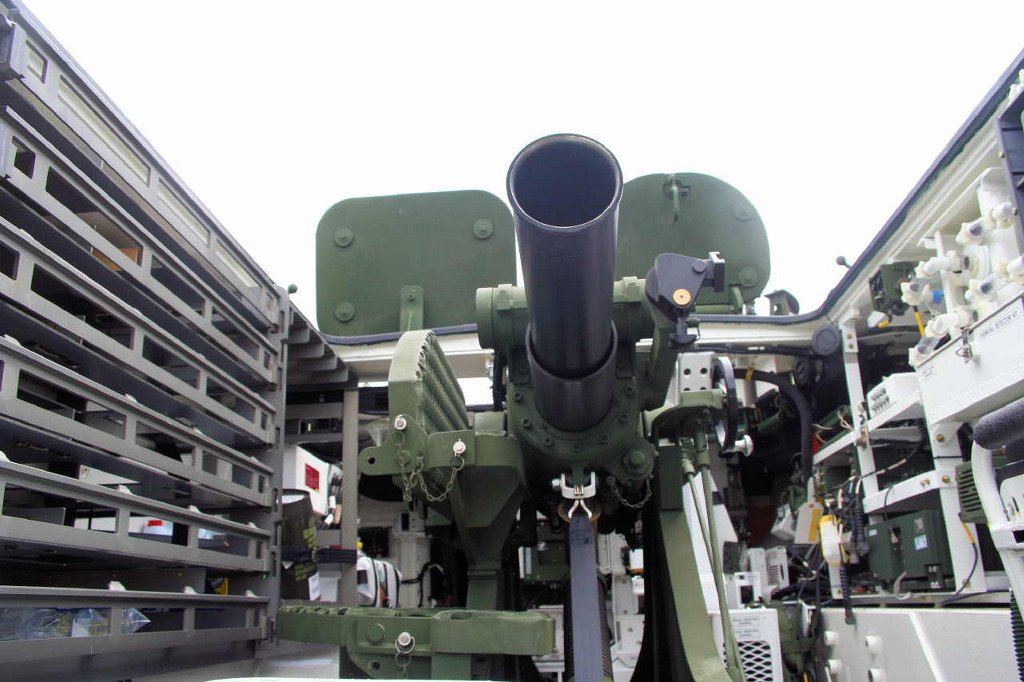

10명이 탑승하는 병력실을 개장하여 박격포와 2명의 조작원이 탑승하며 특별히 제작된 120-mm 박격포마운트를 탑재하여 빠르고 유연한 간접사격을 통해 화력지원을 합니다. 또한 81mm나 60mm 박격포도 휴대하여 경보병에 대한 지원도 가능한 유연성을 보유합니다.



제원

최고속도 60mph

급속가속도 50m 까지 전진에 9초 소요

지상고 0.53m

수직장애물통과높이 0.58m

호통과넓이 2.0m

행동거리 540km

고경도강판과 Spall Liner를 사용하여 14.5mm 탄 방어력 보유

탄휴대량

RSTA 지원시 : 120mm 박격포와 탄 60발 휴대

BTLN 지원시 : 120/81mm 박격포 휴대하며 탄은 각각 48발/35발 휴대

CO 지원시 : 120/60mm 박격포 장비및 탄 각각 48발/77발 탑재

공수가능 수송기와 적재수량: C-130 1대, C-17 3대, C-5 4대 탑재

높이 : 전투시 - 3.17m, 선박수송시 - 2.69m

차폭 : 전투시 - 3.88m, 선박수송시 - 2.71m

길이 : 전투시 - 7.54m, 선박수송시 - 7.29m

엔진 : Caterpillar 350마력 디젤/jp-8 다연료엔진

변속기 : Aliison 전진 6단, 후진 1단

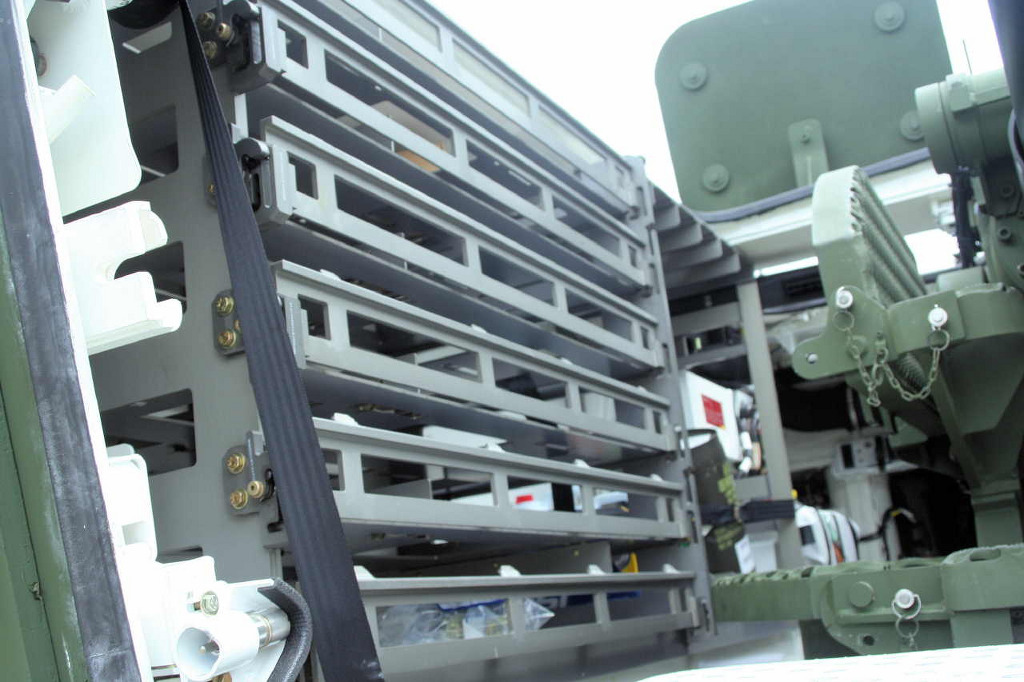

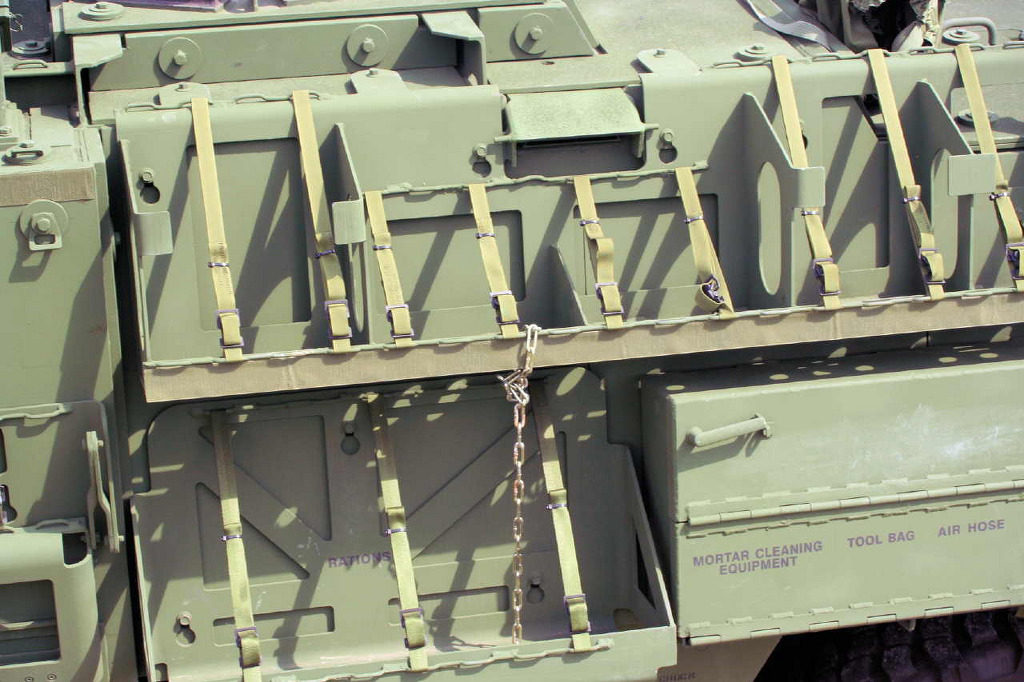

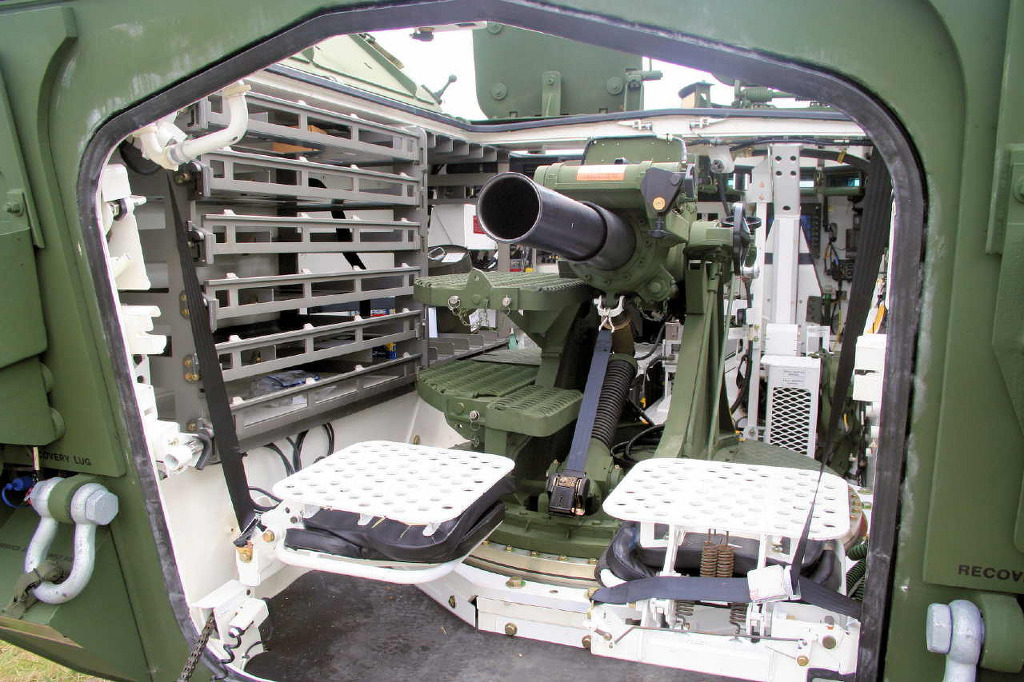

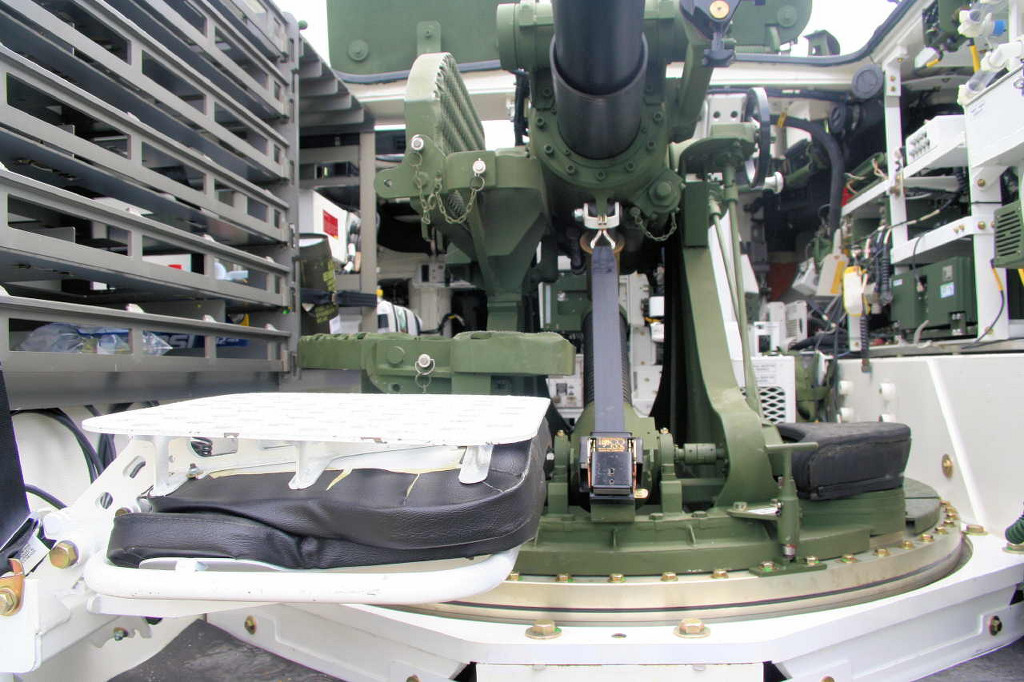

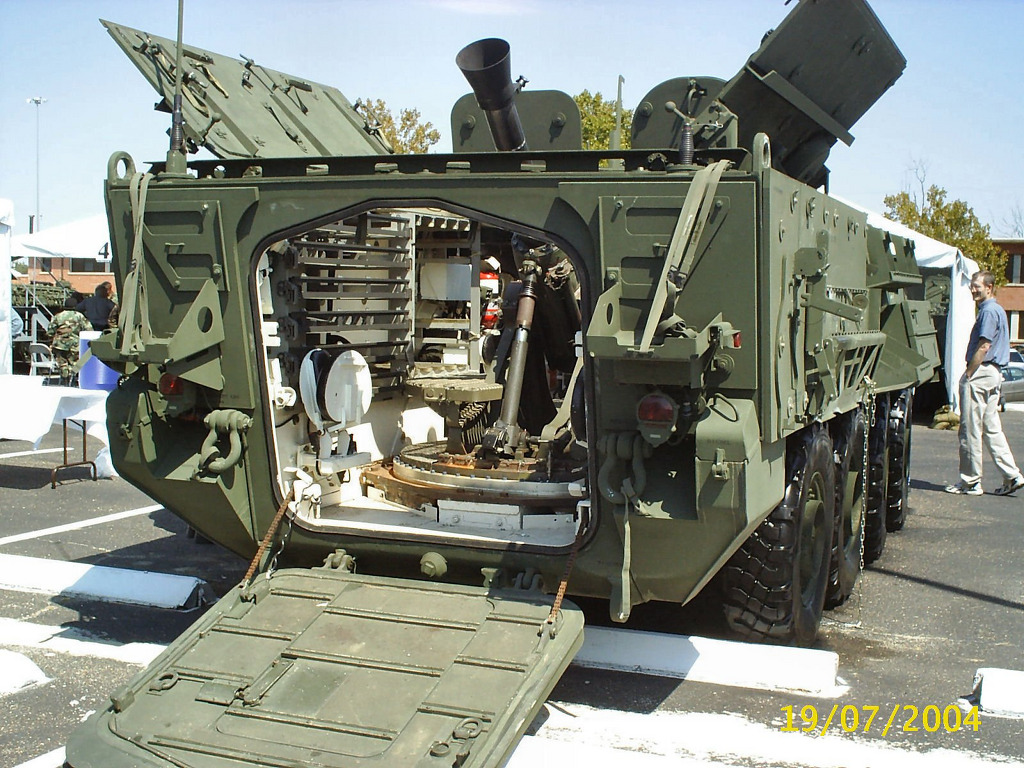

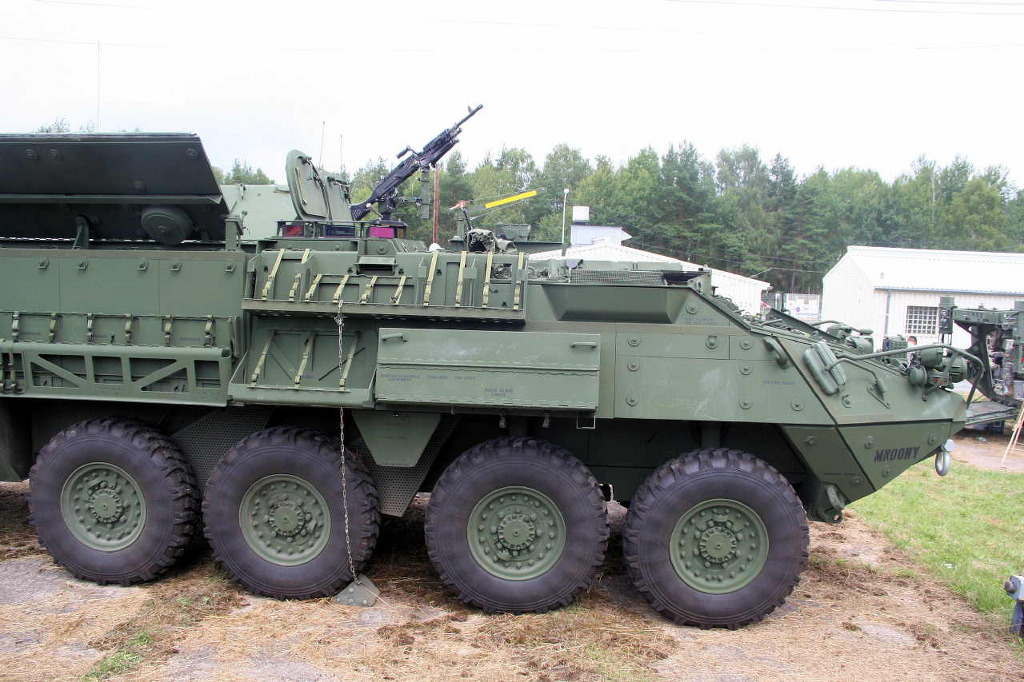

미육군 M1129 박격포 탑재 Stryker 장갑차 박격포 제거작업사진

M1129 박격포 탑재 Stryker 장갑차 박격포 제거작업사진입니다.

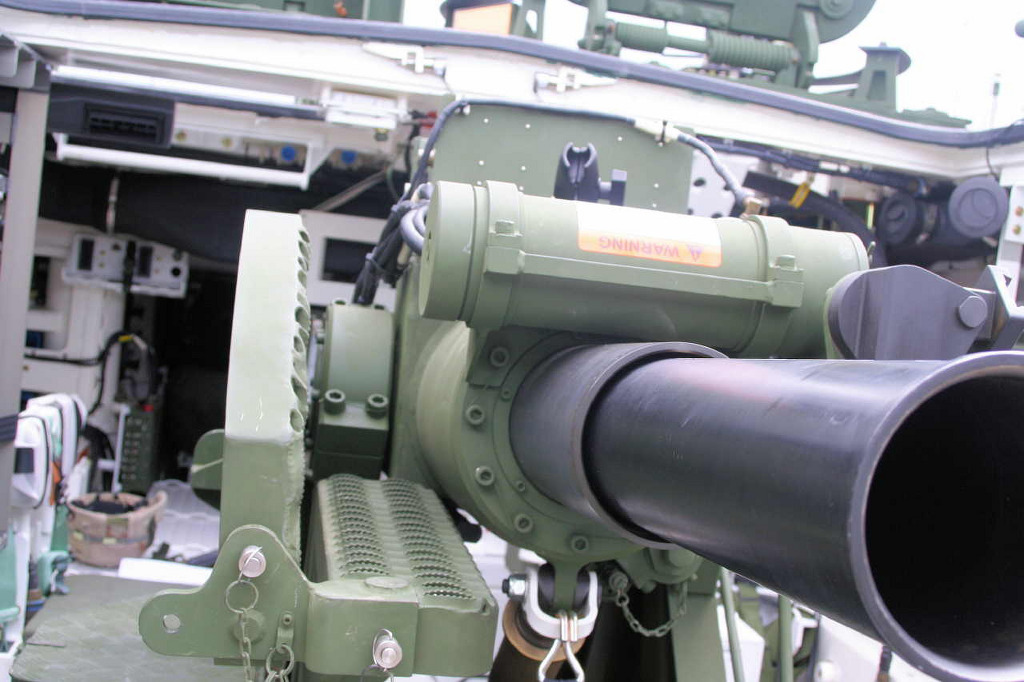

미군이 운용하는 120mm 박격포는M120 / M121 Mortar입니다

출처 비겐님의 군사무기사진 블로그중에

 (http://blog.yahoo.com/_BI4HZVADSU6BCR56RCSMXLS654)

1. 박스 및 외형

약 41X38X5 센티 정도의 박스크기로 앞서 나온 스트라이커 장갑차의 박스들과 같은 사이즈 입니다.

박스는 백색박스로 매우 튼튼합니다. 트럼페터 제품의 장점이기도 하죠..

박스아트는 트럼페터와 하비보스 그리고 브롱코등 주로 중국군 제품의 박스아트등을 전문으로 그려온 빈센트웨이 씨의 박스아트가 인상적 입니다.

다만 이번 박스아트는 좀 심한데... 뭔가 장난끼스런 느낌을 낼려한건지..? 아님 백만안티를 양산해어 주가를 올려볼려는 고도의 안티전략인지는 몰라도 상당히 유치찬란한 이건 뭔 SF도 아니고.. 파격이랄까.? 그런 박스아트 입니다. 딱 봐도 ' 나! 중국산이오'라고 말해주는 박스아트 입니다.

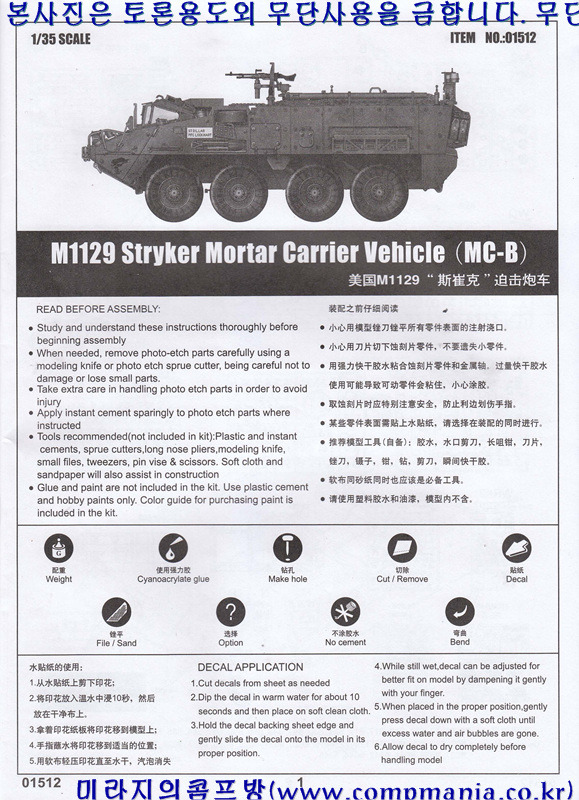

역시나 측면에는 잘 만들어진 작례와 킷 설명이 나와 있습니다.

[약 41X38X5 센티 정도의 박스크기로 앞서 나온 스트라이커 장갑차의 박스들과 같은 사이즈 입니다. 박스아트가 그냥~~ 뭐 끝내줍니다.-.-" 뭐 이런게 다있는지..?]

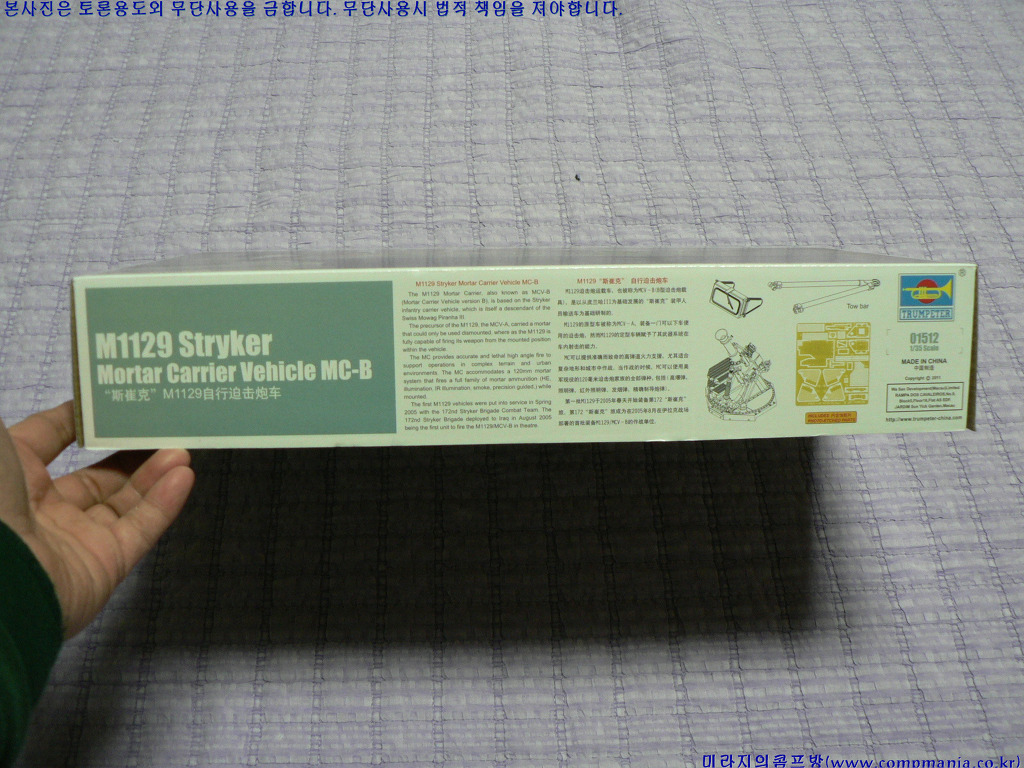

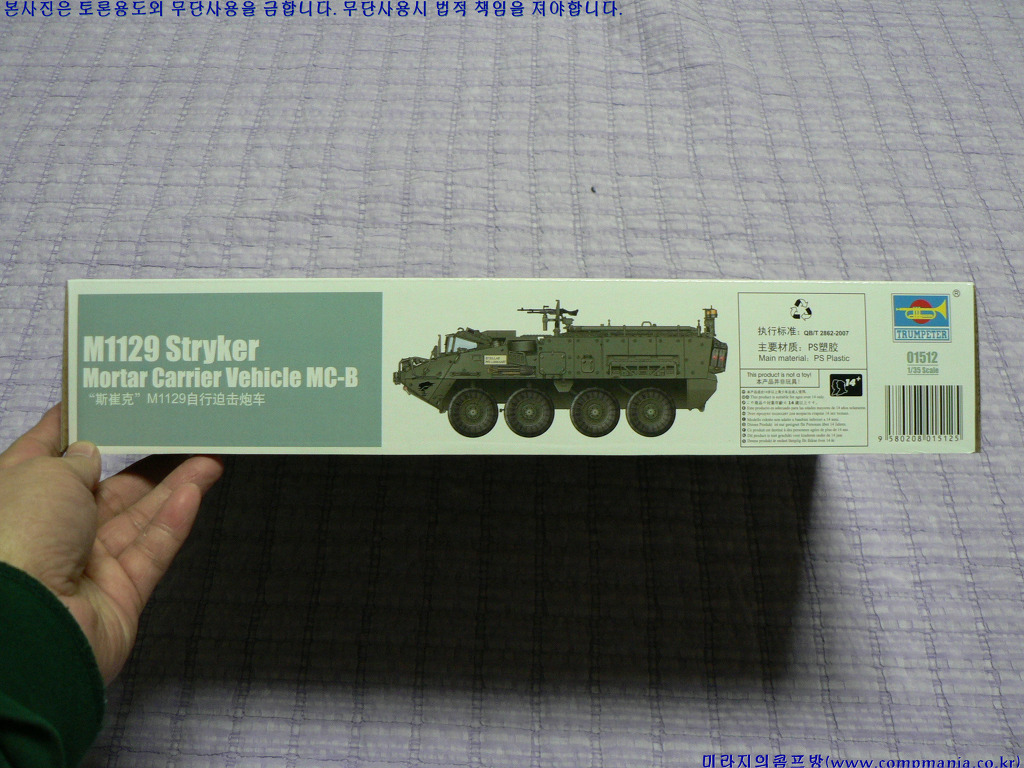

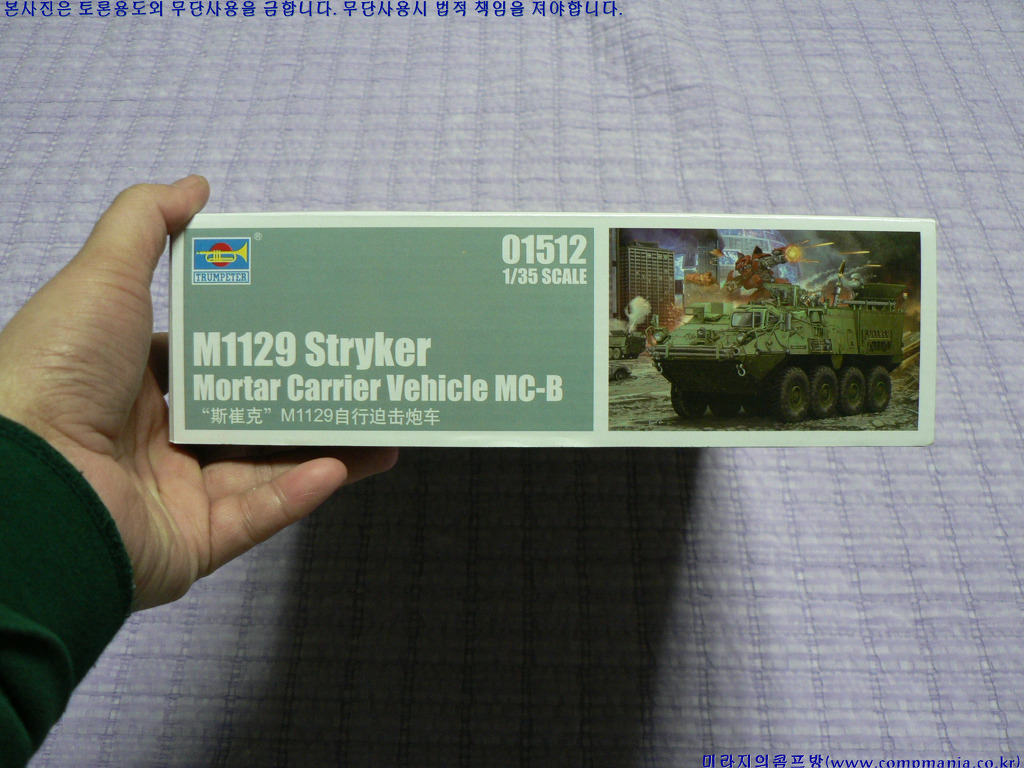

[측면에는 역시 실기체 자료와 제품정보가 중문과 영문으로 잘 정리되어 있습니다.]

[다시봐도 박스아트.. 쩝 니다... 빈센트 영감탱이 이제 미친거 아닐까 몰라..-.- 이걸 박스아트라고 그린게냐.?]

2. 내용 및 특징

박스를 열어보면 회색의 사출색으로 된 런너가 정말 징글징글하게도 많습니다.

제품정보를 보니 약 12벌의 런너에 부품수만 820개...!! 1/35 장갑차에 뭔 넘의 부품이 800여개가 넘나싶었는데.. 역시나 이 제품은 내부재현 제품이였습니다.

최근 스트라이커는 대만의 모형메이커 AFV클럽과 트럼페터의 양파전(너무 치열해서 다른 업체들은 아예 끼지도 못하고 드래곤도 스트라이커를 출시한다고 대대적으로 광고했다 지금은 꼬리내리고 있슴)로 불리는데 디테일이나 사출면에서는 역시 AFV클럽이 한수위.. 이를 뒤집기 위한 방편으로 트럼페터가 택한것은 바로 내부 인테리어의 재현이라는 카드였습니다.

이는 이미 AFV클럽이 자회사인 개라지업체 하비팬제품으로 레진제품으로 출시하고 있는데 이를 엿먹일겸 좀 밀리다 싶던 스트라이커 장갑차 전쟁에서 주도권을 잡기위해 과감하게 인젝션 부품으로 내부재현을 해내고 있습니다. (이 두 업체의 스트라이커 경쟁은 갈수록 점입가경 입니다.

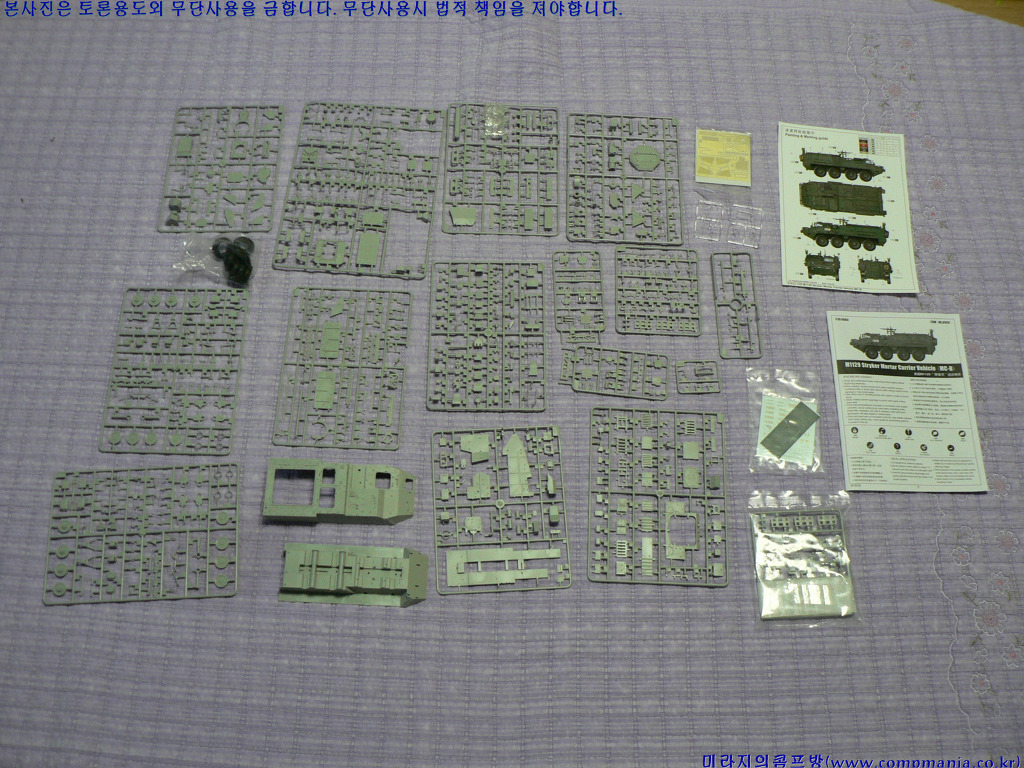

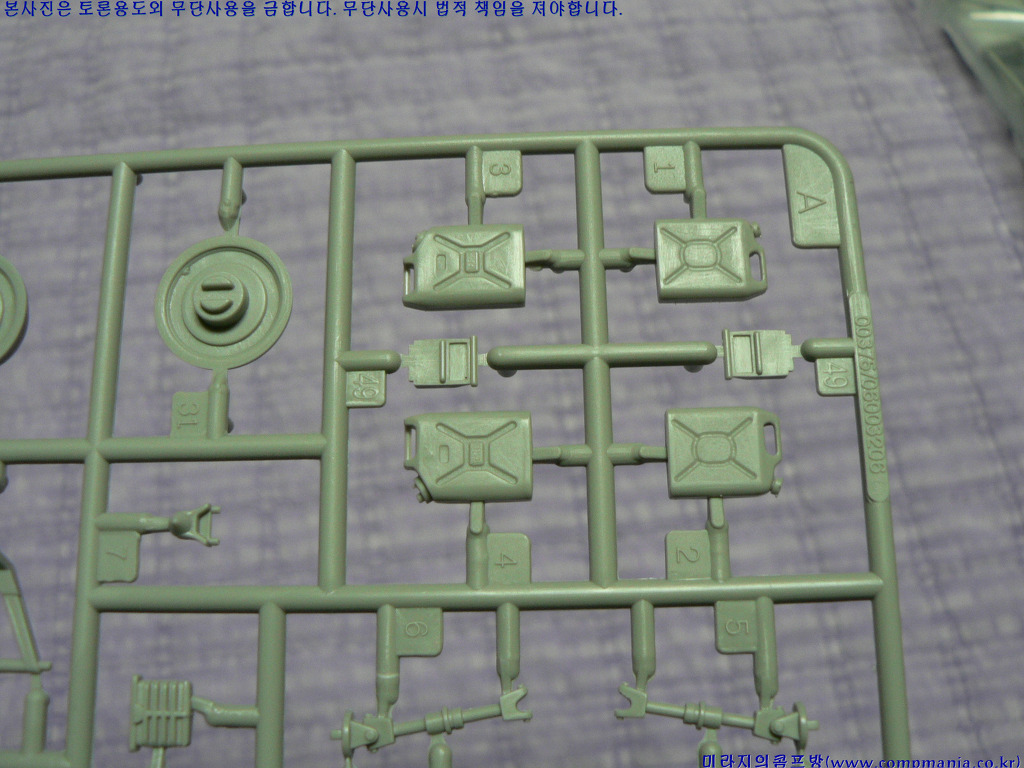

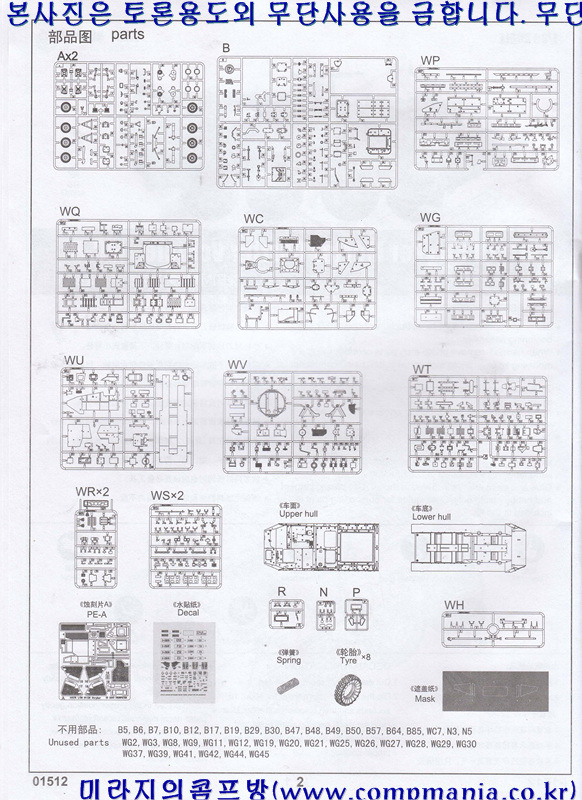

[12벌의 런너에 부품수만 820개 입니다. 이런~~ 사출색은 그레이 입니다. 아카데미나 타미야 제품과는 달리 사각이는 느낌이 있는 단단한 재질 입니다.]

(1) 휠 및 타이어

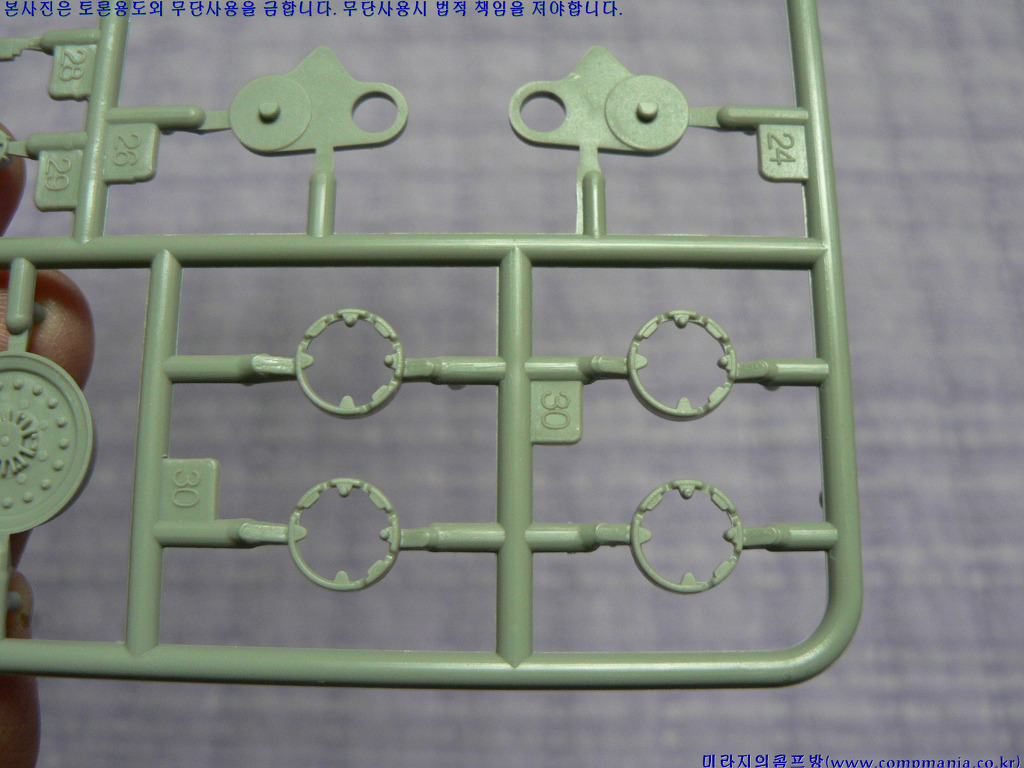

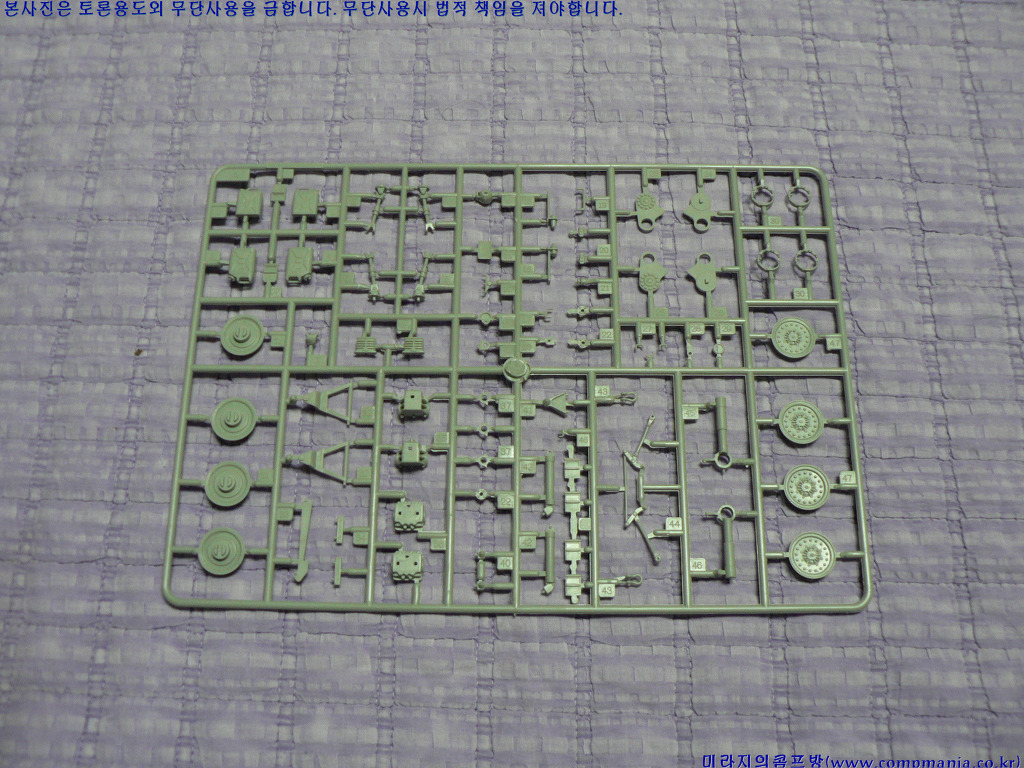

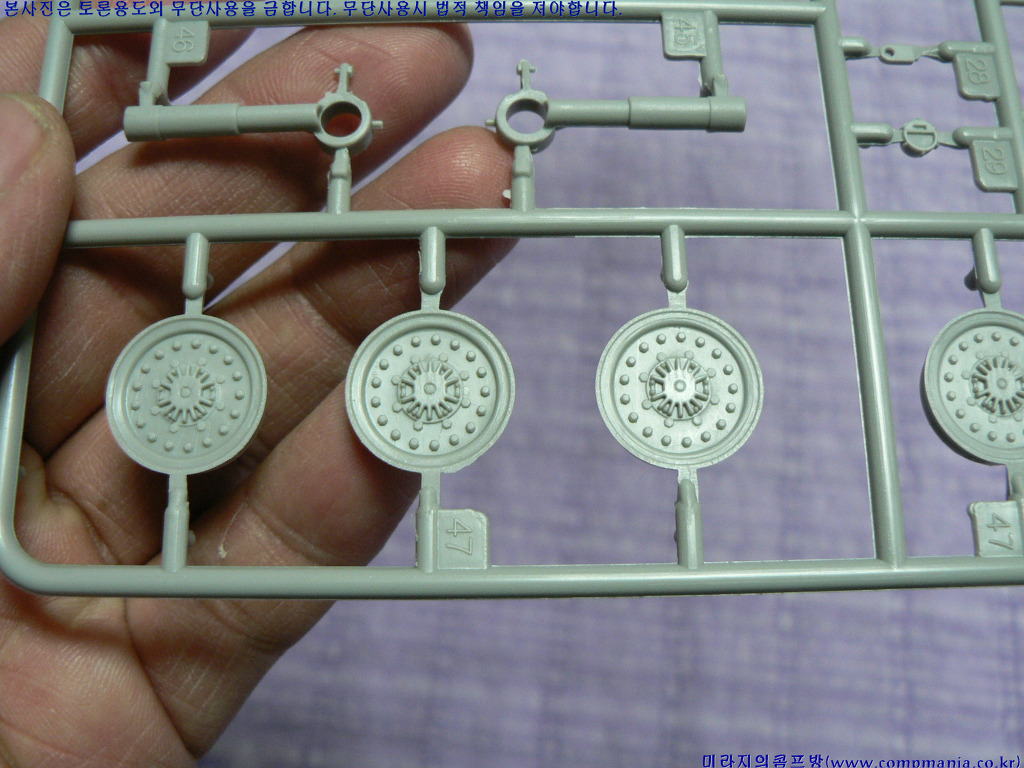

[휠 부품은 기본형인 M1126 ICV 제품을 그대로 유용하고 있습니다.]

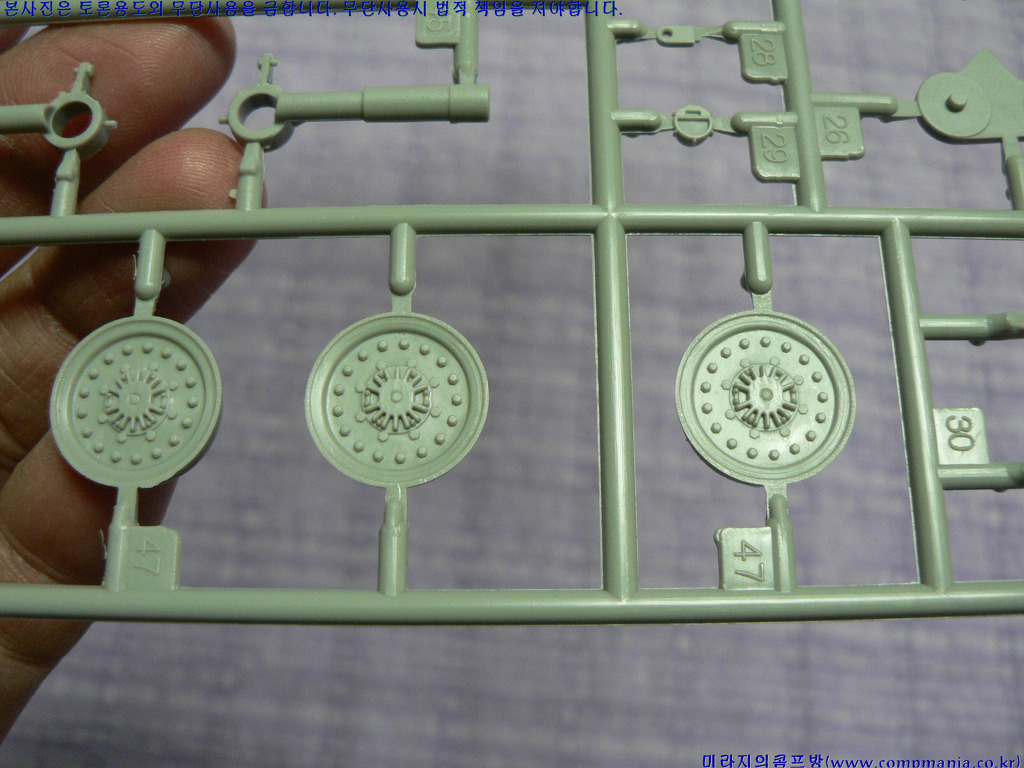

[휠의 디테일이나 크기가 정확하게 재현되어 있습니다. 물론 더 뒤에 나온 AFV클럽 제품이 디테일이 좀 낫긴 하지만 칠하고 나면 오십보 백보 차이일 정도로 트럼페터 제품 역시 휠 설계가 잘 된 편 입니다.]

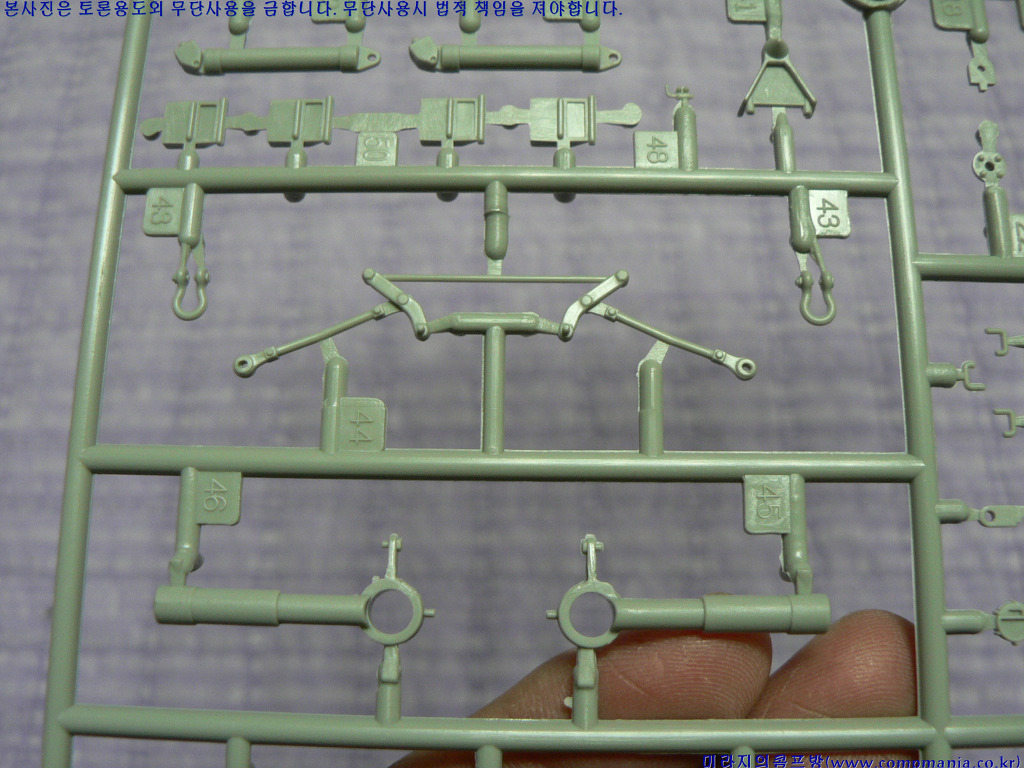

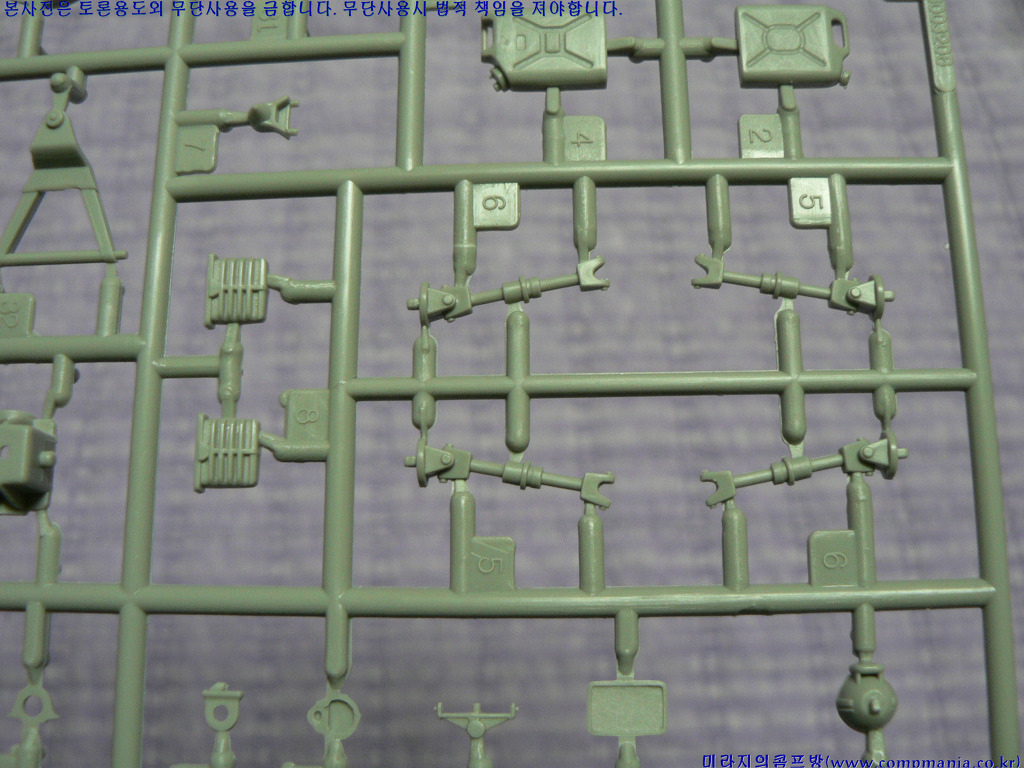

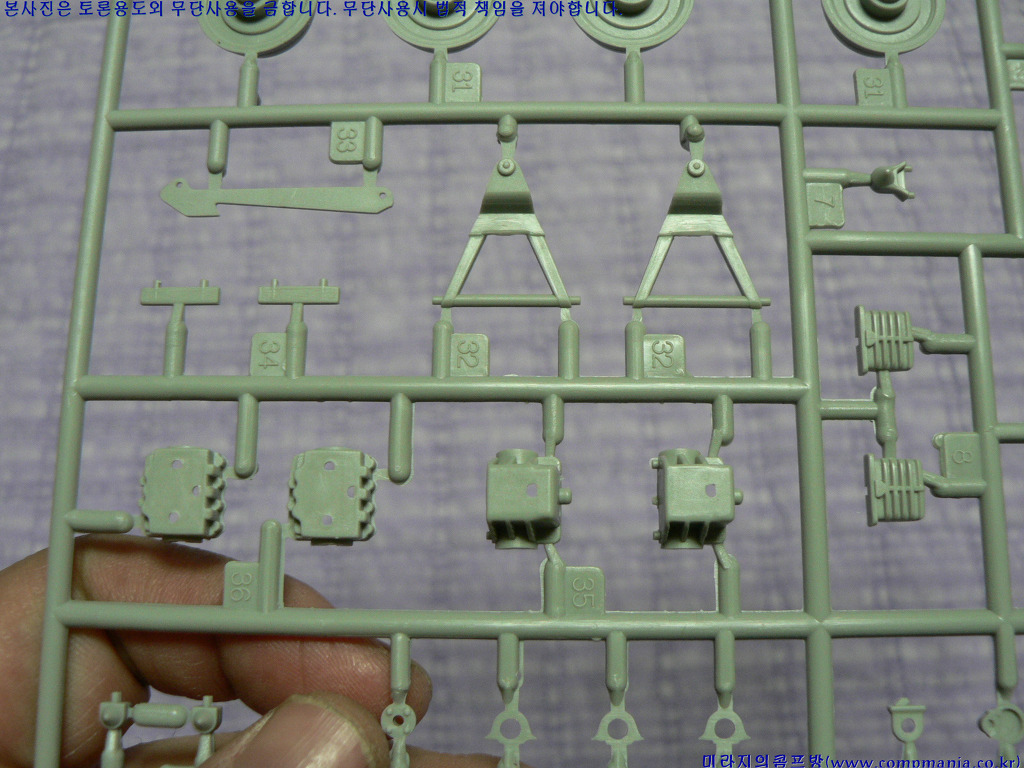

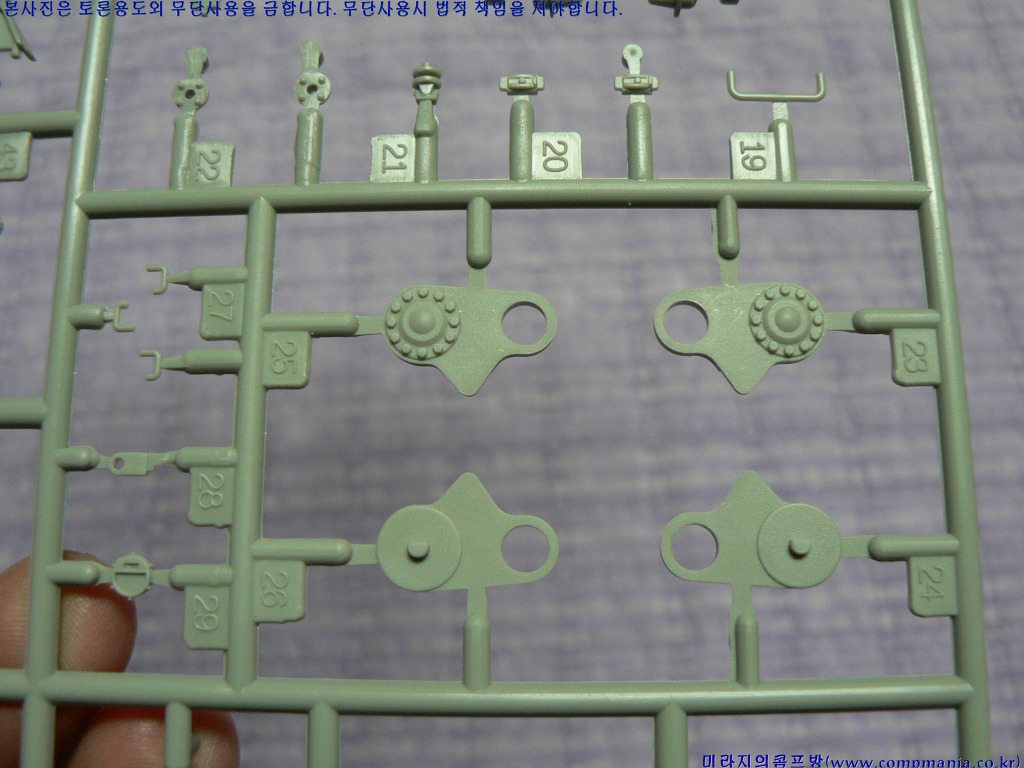

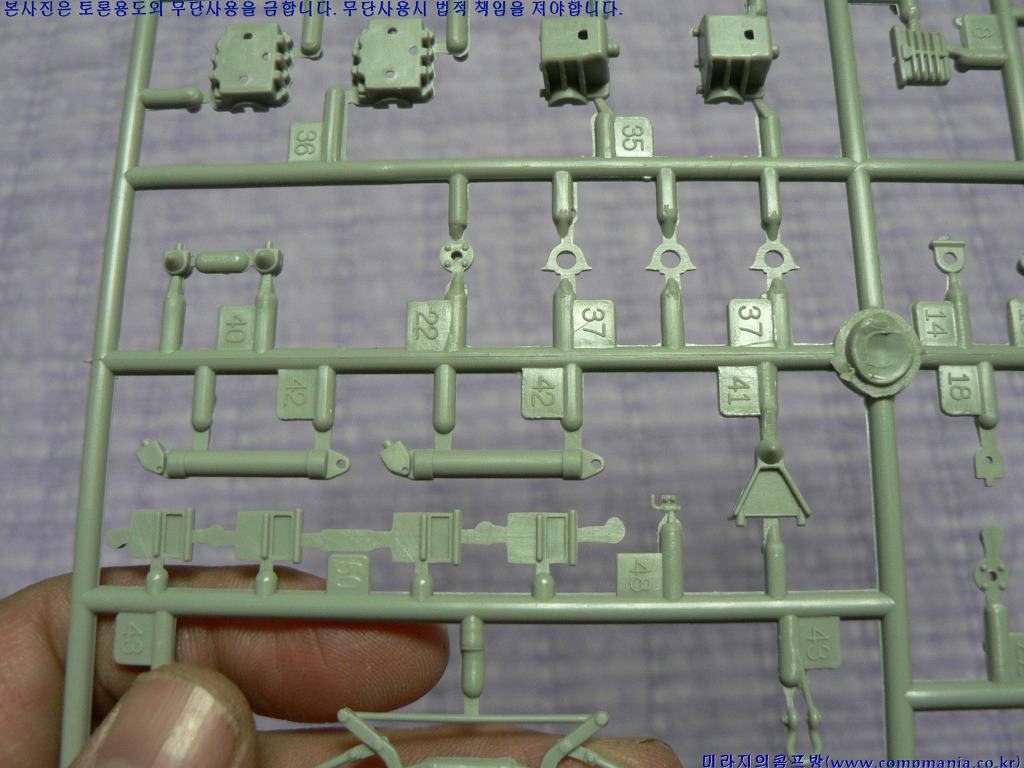

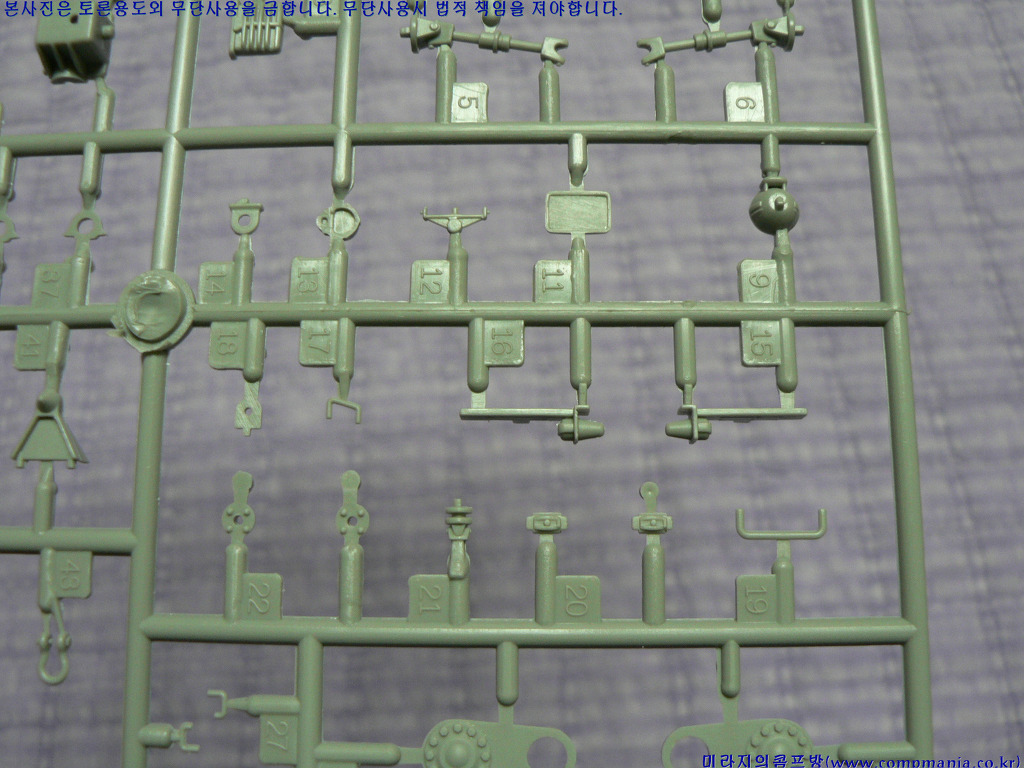

[현가장치의 설계나 사출상태는 장륜식 장갑차 설계에 이력이 난 트럼페터의 기술력을 제대로 보여주는듯 합니다. 트럼페터의 장륜식 장갑차 특히 스트라이커를 조립해본 분이라면 아시겠지만 복잡한 현가장치를 기가막히게 잘 설계 사출해내고 있습니다. 다만 현가장치및 조향장치는 직선상태로만 만들수 있다는게 좀 아쉽네여. (방향이 꺽인 상태로 만들수 있지만 부품을 거의 자작하듯 개조해야한다)]

[트럼페터 스트라이커 제품의 아쉬운 점은 현가장치 및 조향장치가 식선 형태로만 재현이 가능하다는 점으로 쿠션을 먹거나 방향을 튼 상태로 조립이 불가능합니다. 이를 조립할라면 이 부품들은 다시 따로 만들어주거나 마개조에 가까운 노가다를 해야합니다.]

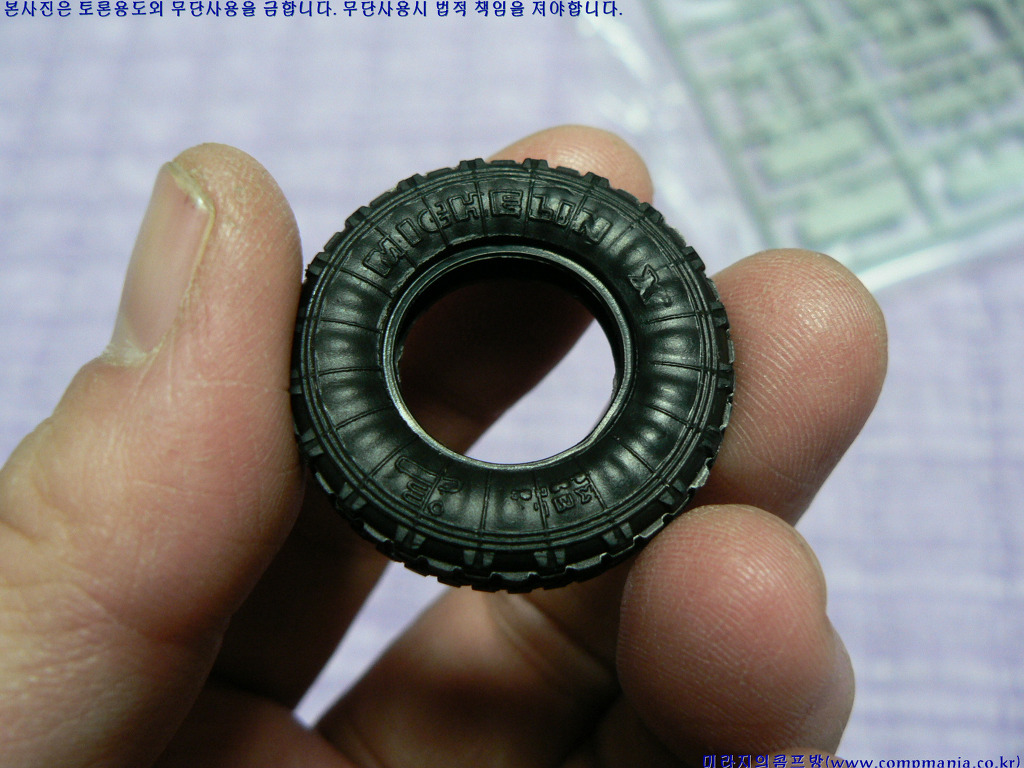

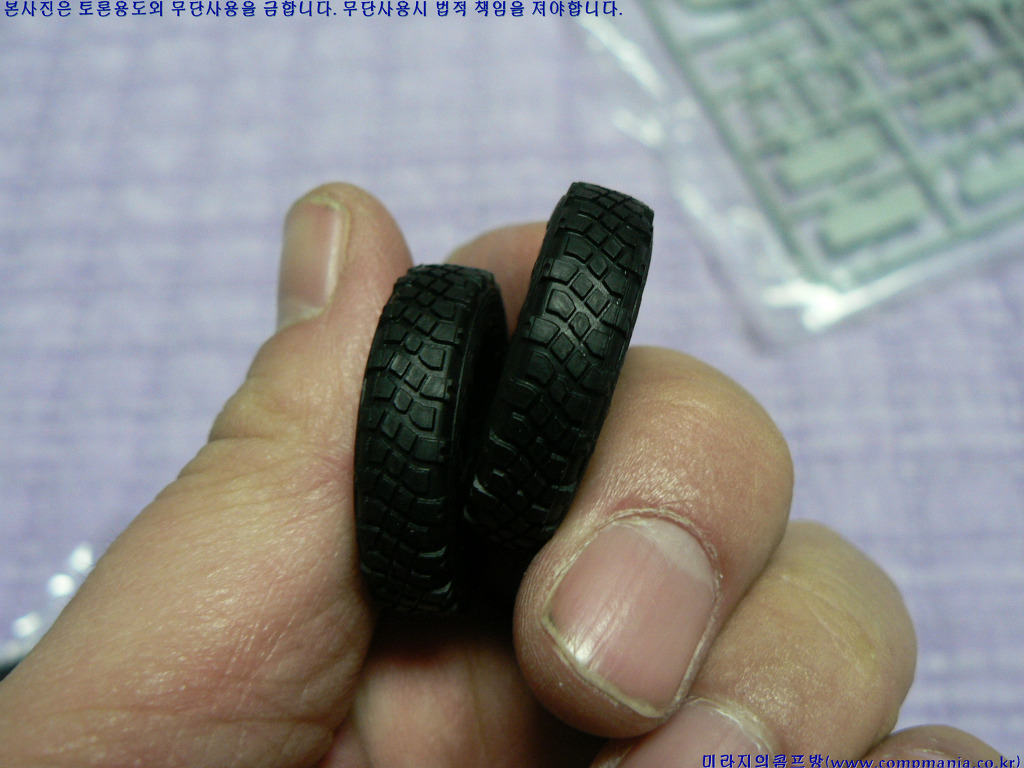

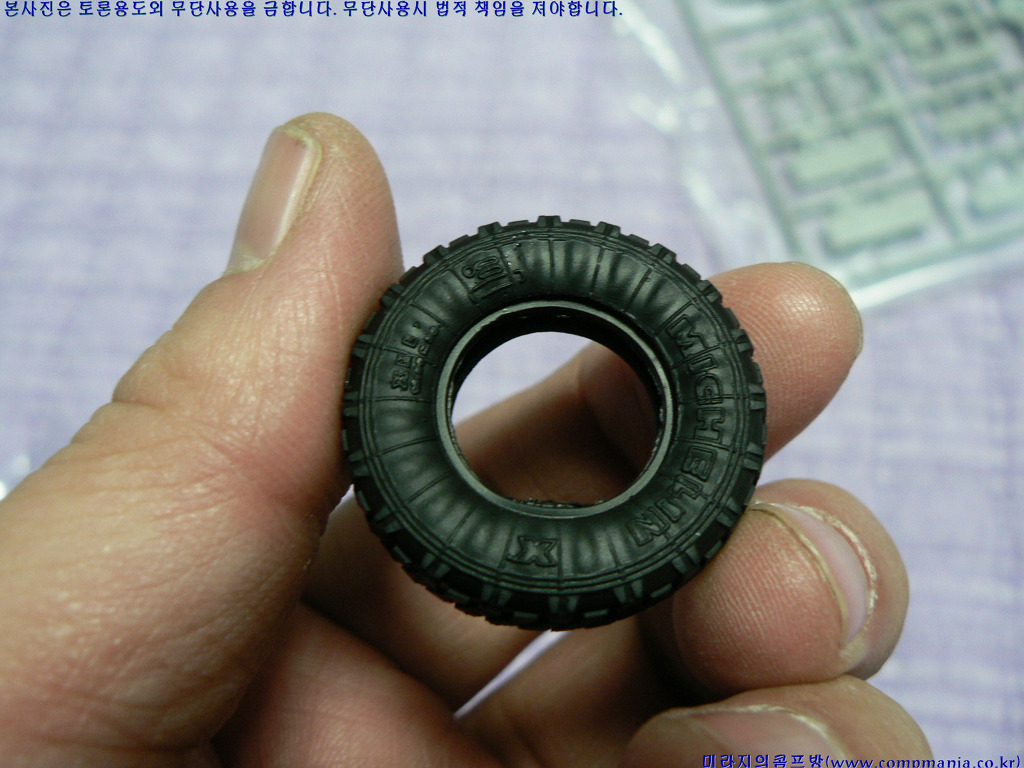

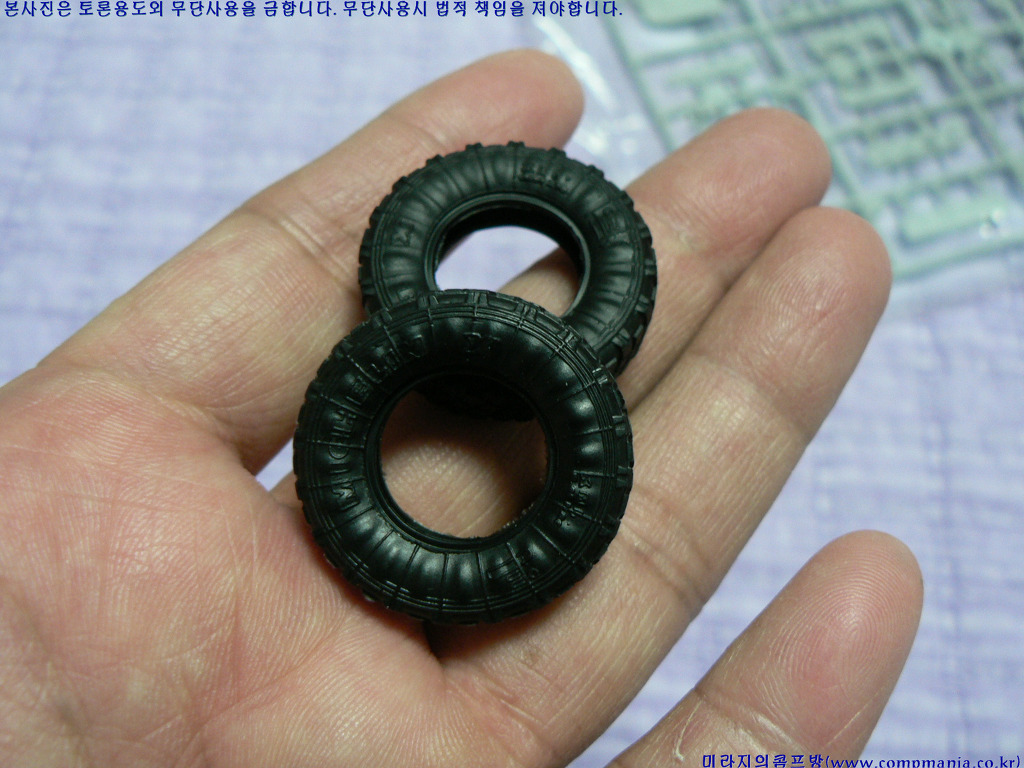

[휠은 PVC재질로 되어 있습니다. 스트라이커 장갑차및 LVA III 장갑차에 사용되는 미쉐린사의 타이어를 재현하고 있습니다.미쉐린사의 로고까지 선명합니다. 라이센스를 받고 만든건지 모르겠네요..?]

[타이어의 무늬늬 쓰레드 재현이 일품입니다. 다만 타이어는 광폭 타입이 아닌 일반 타이어를 재현하고 있어 좀 아쉽습니다.]

[타이어의 제작사인 미쉐린사의 로고까지 선명하게 재현하고 있습니다.]

(2) 차체

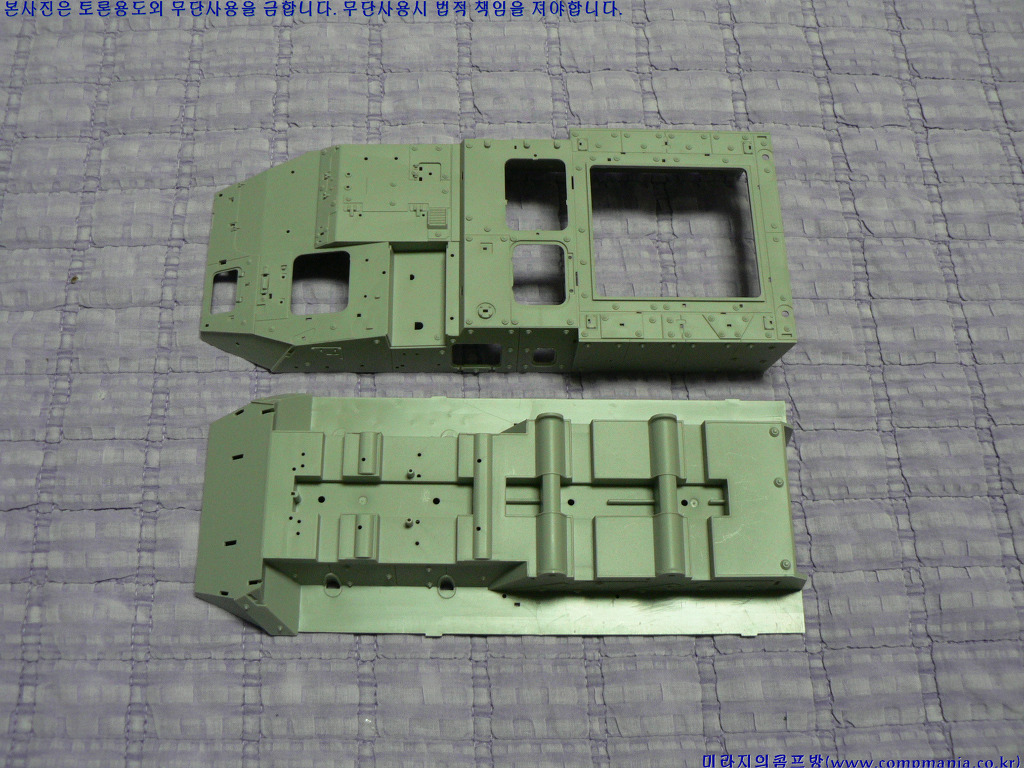

[차체는 너무나 당연하지만 새롭게 제작한 부품 입니다.]

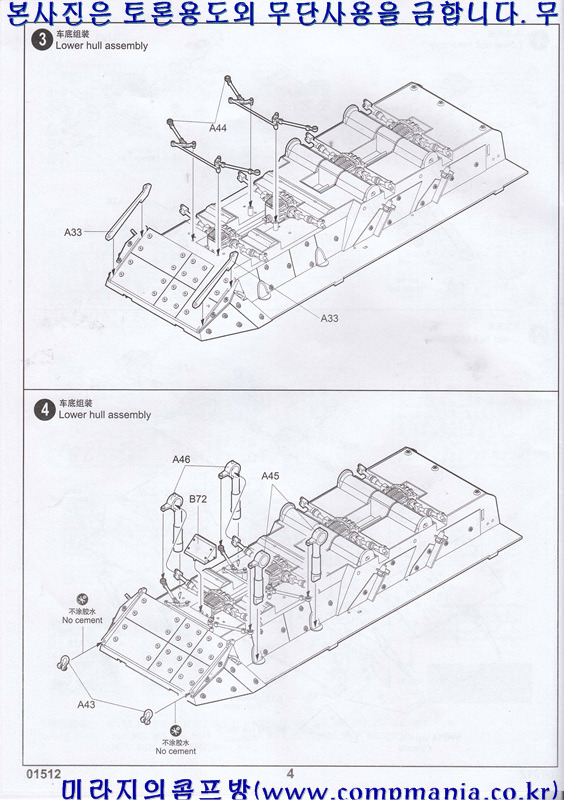

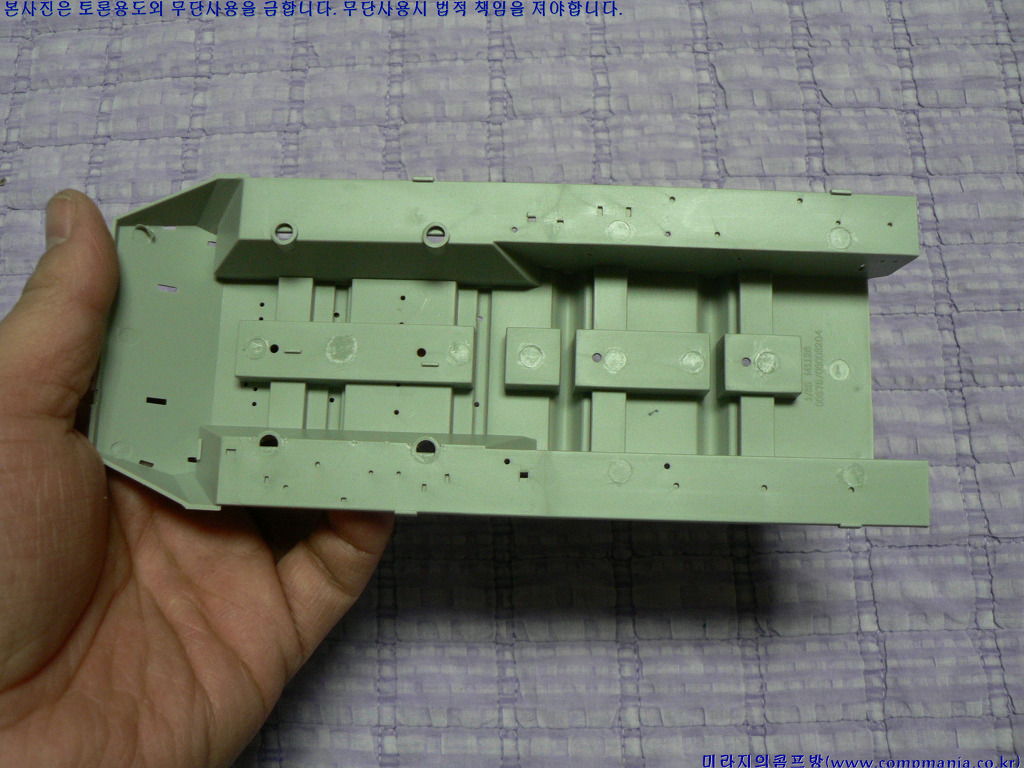

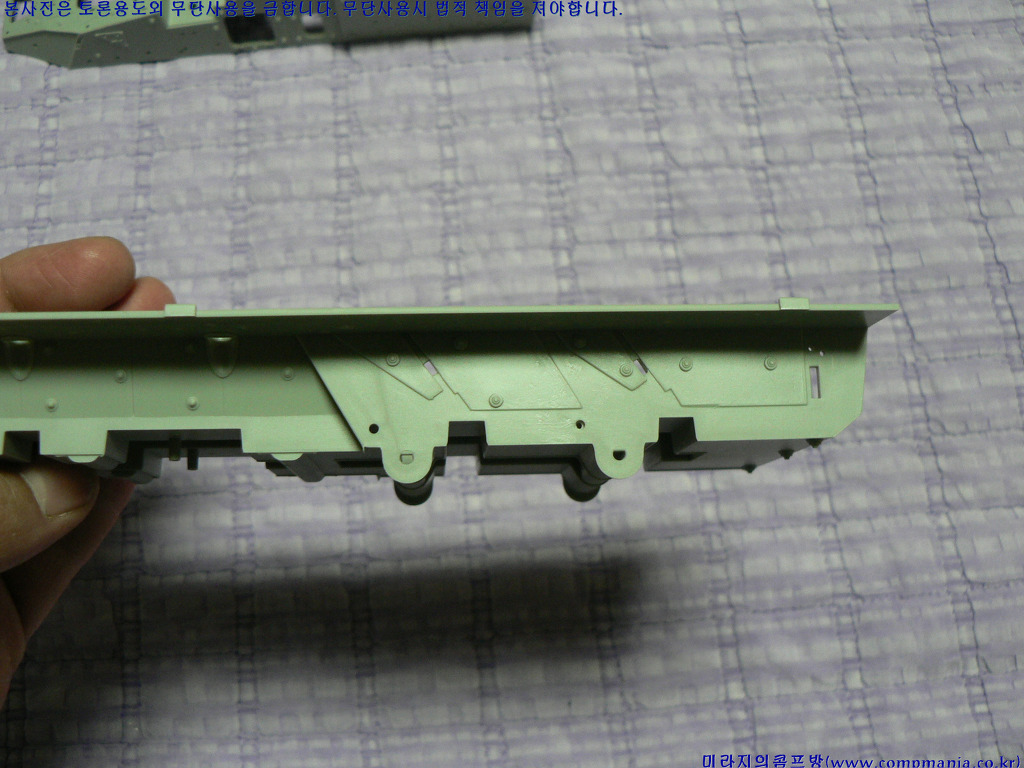

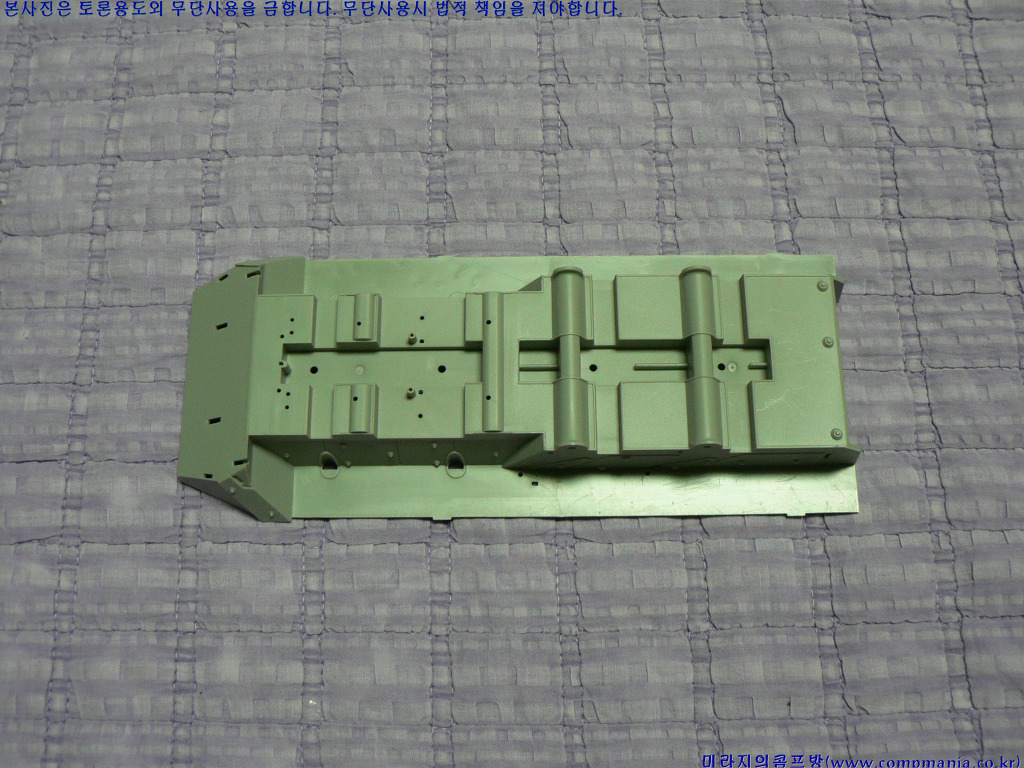

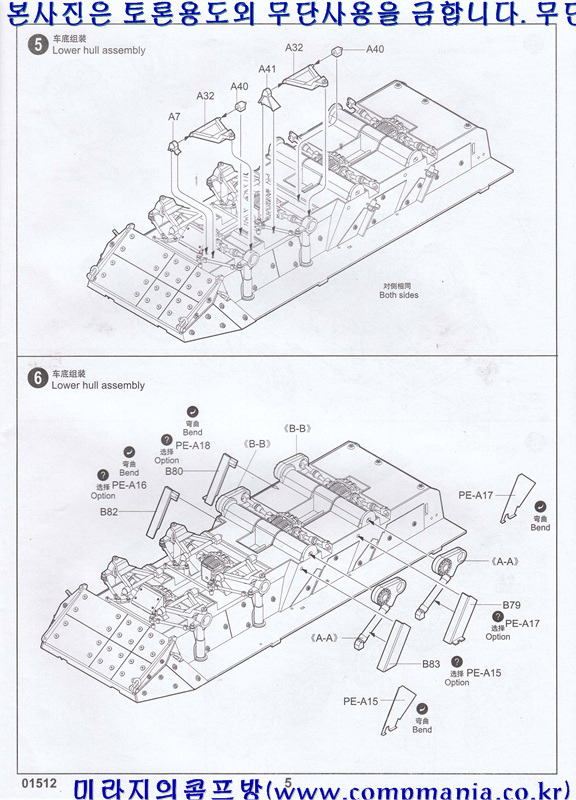

[하체부터 보시죠~~]

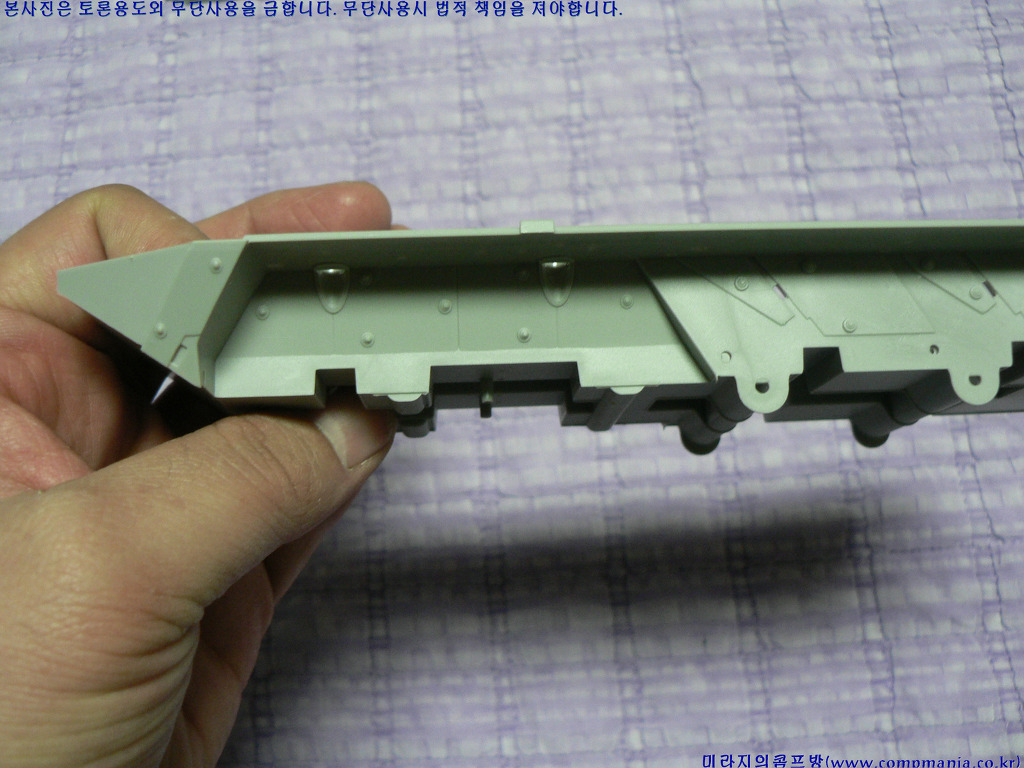

[각부의 현가장치는 당연히 분리되어 있습니다. 이는 스트라이커 장갑차 제작업체들의 공통적인 설계로 설계의 달인인 타미야가 만든다고 하여도 이보다 다른 방법은 없을듯 합니다.]

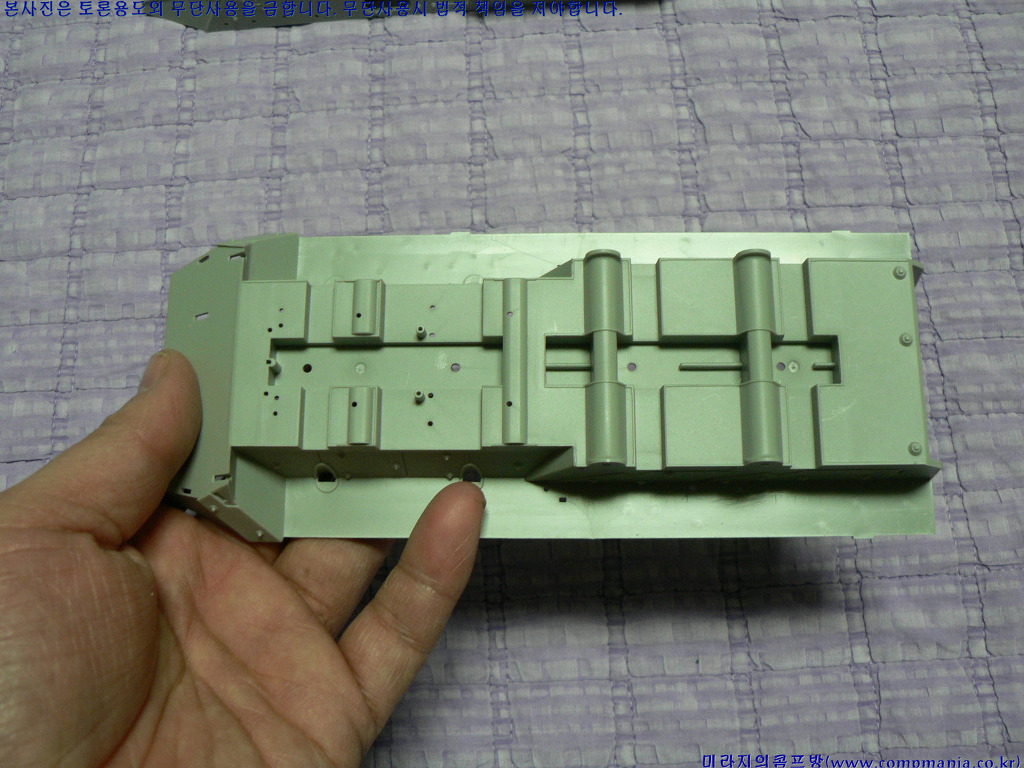

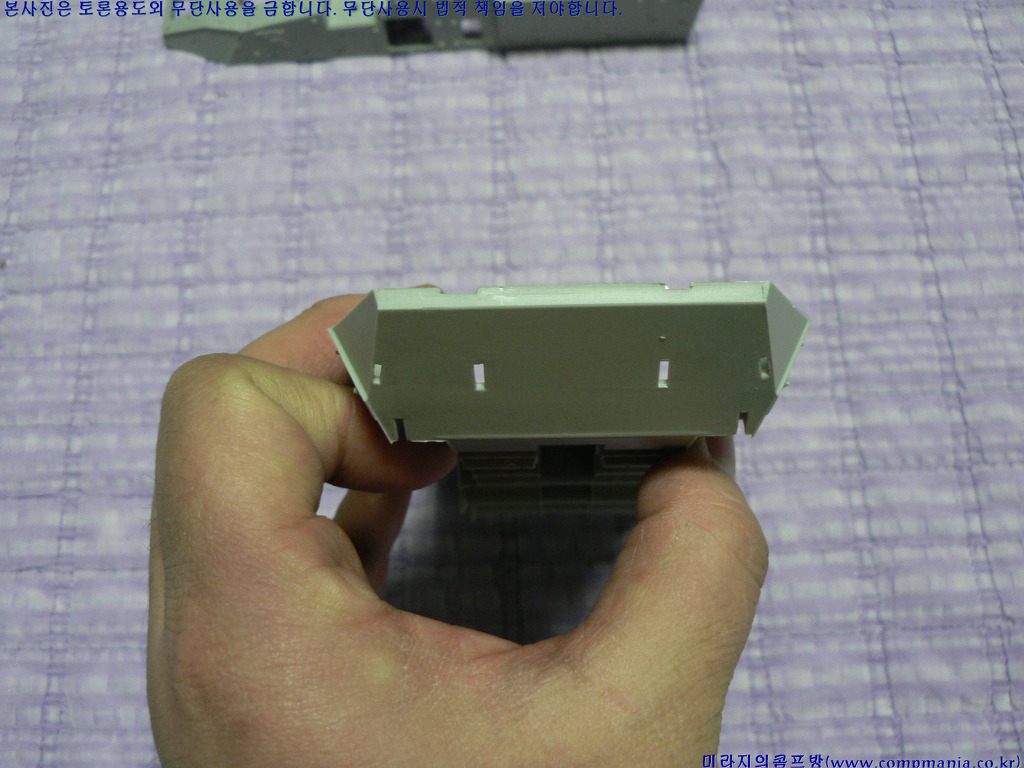

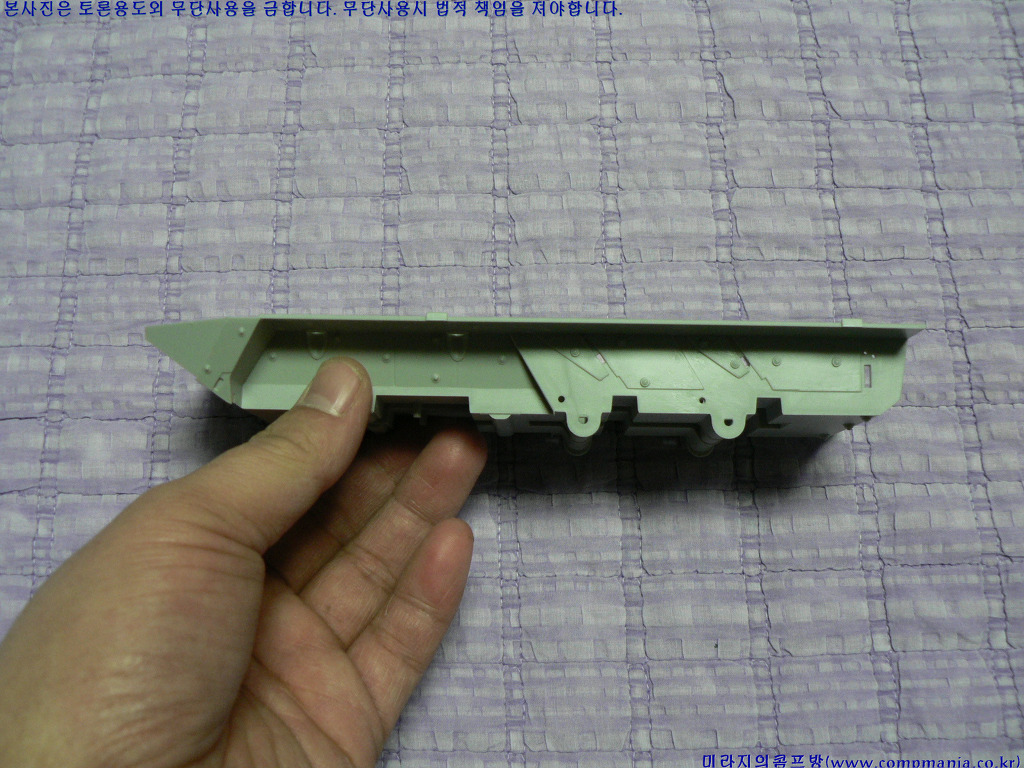

[내부재현제품에 맞게 하체의 내부가 약간 달라져 있습니다. 전체적으로 높이는 손본듯.]

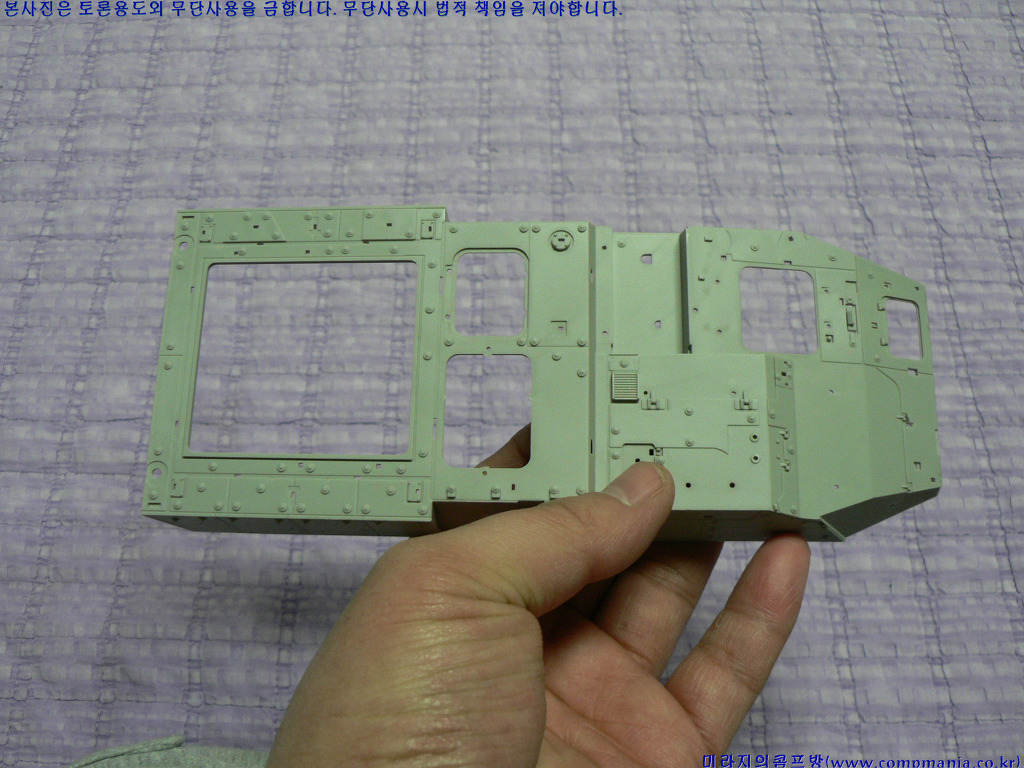

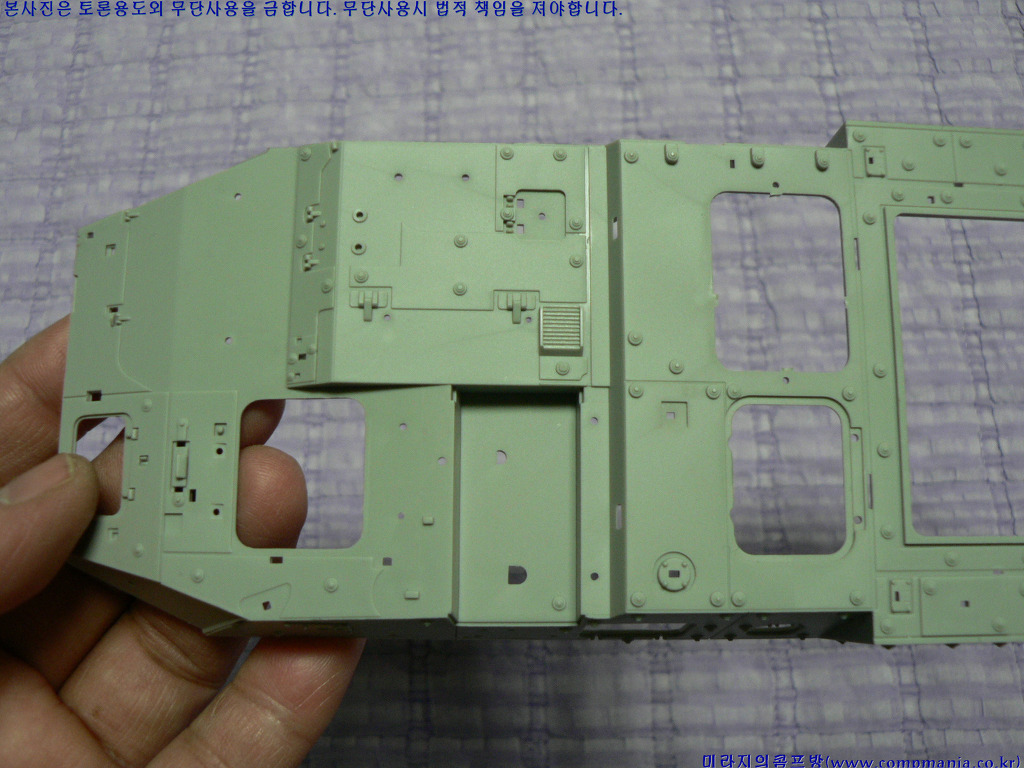

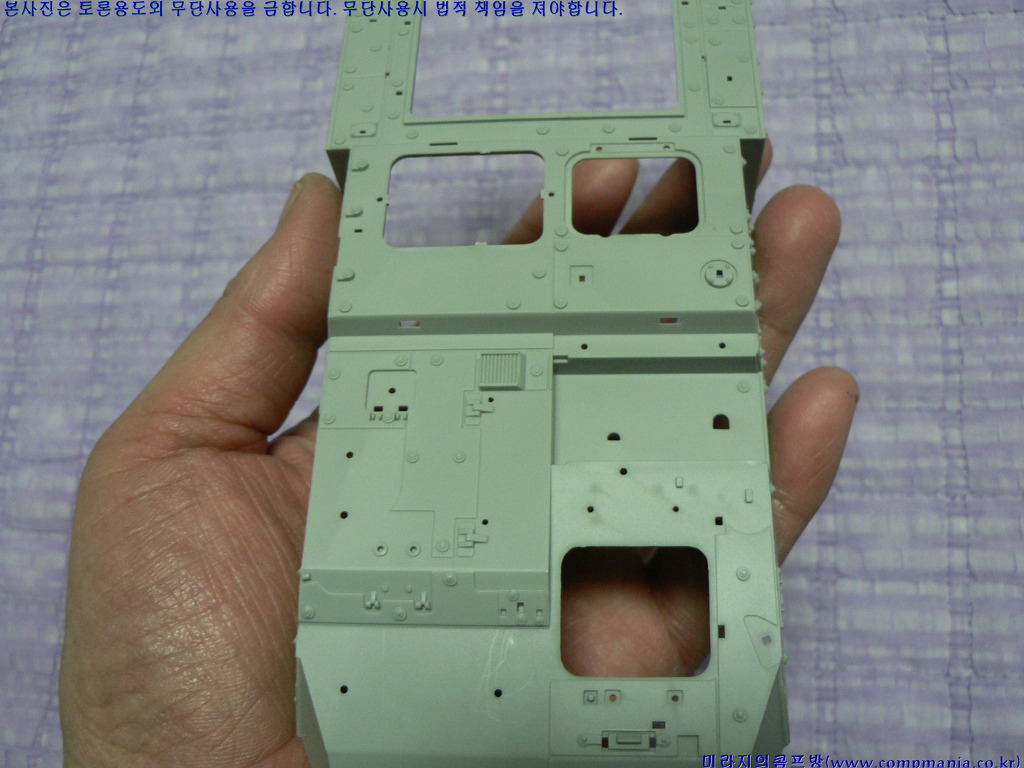

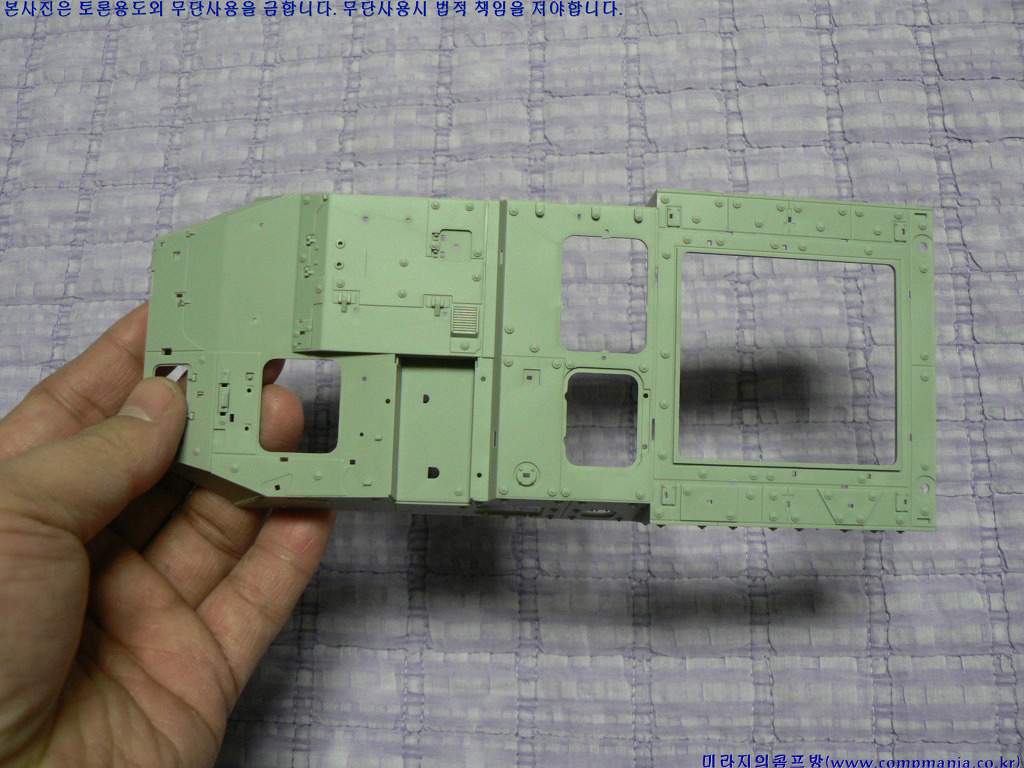

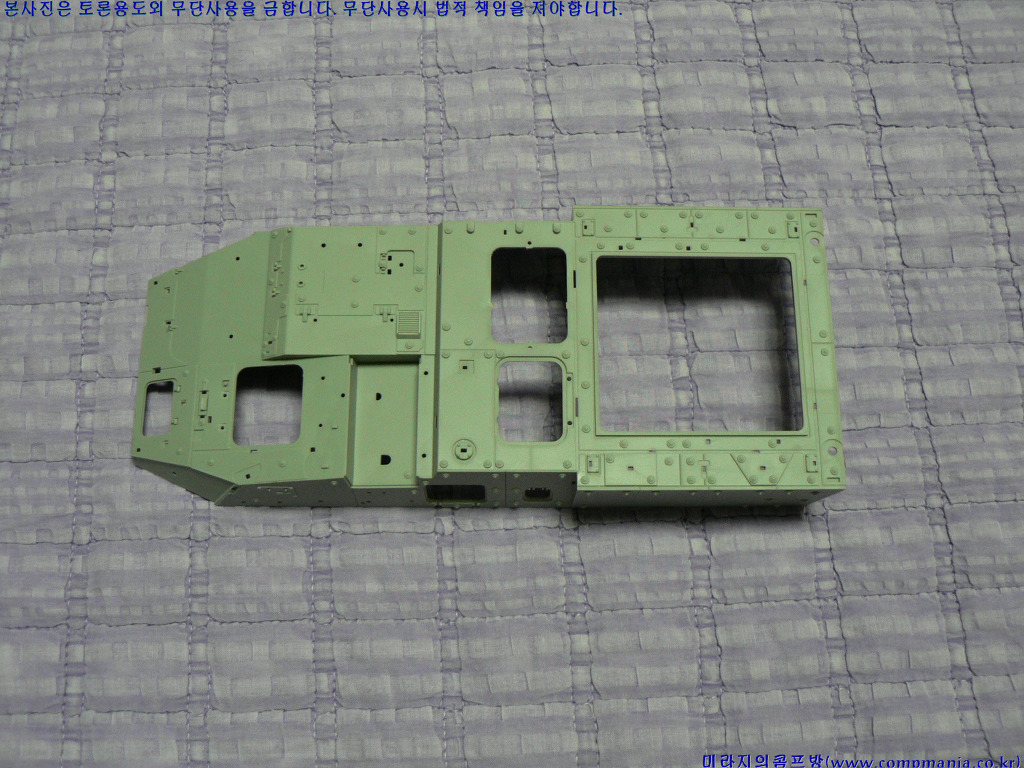

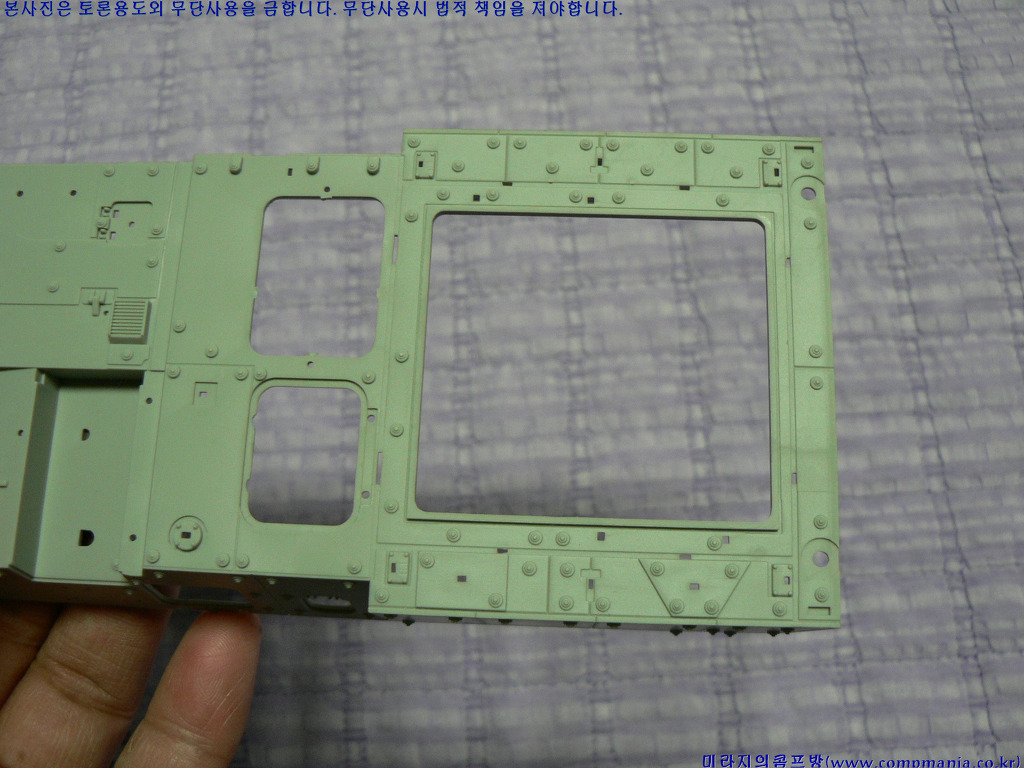

[차체상판 입니다. 박격포 장착 타입에 맞게 뒷 부분의 상판이 크게 오픈되는 설계를 완벽하게 재현하고 있습니다.]

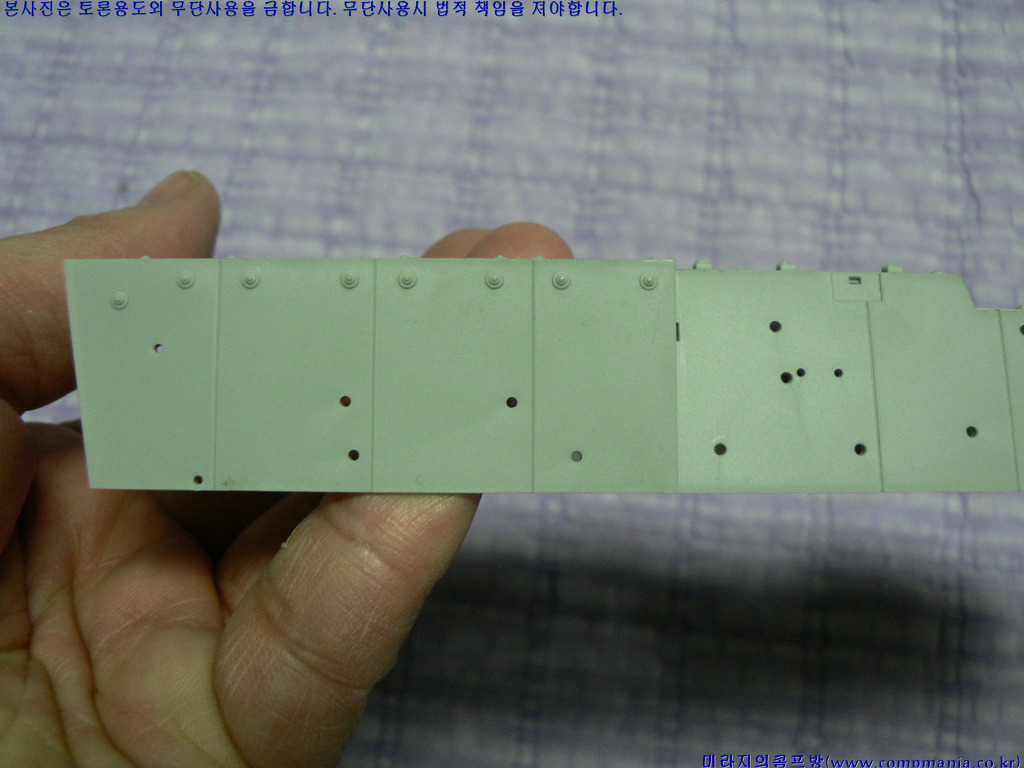

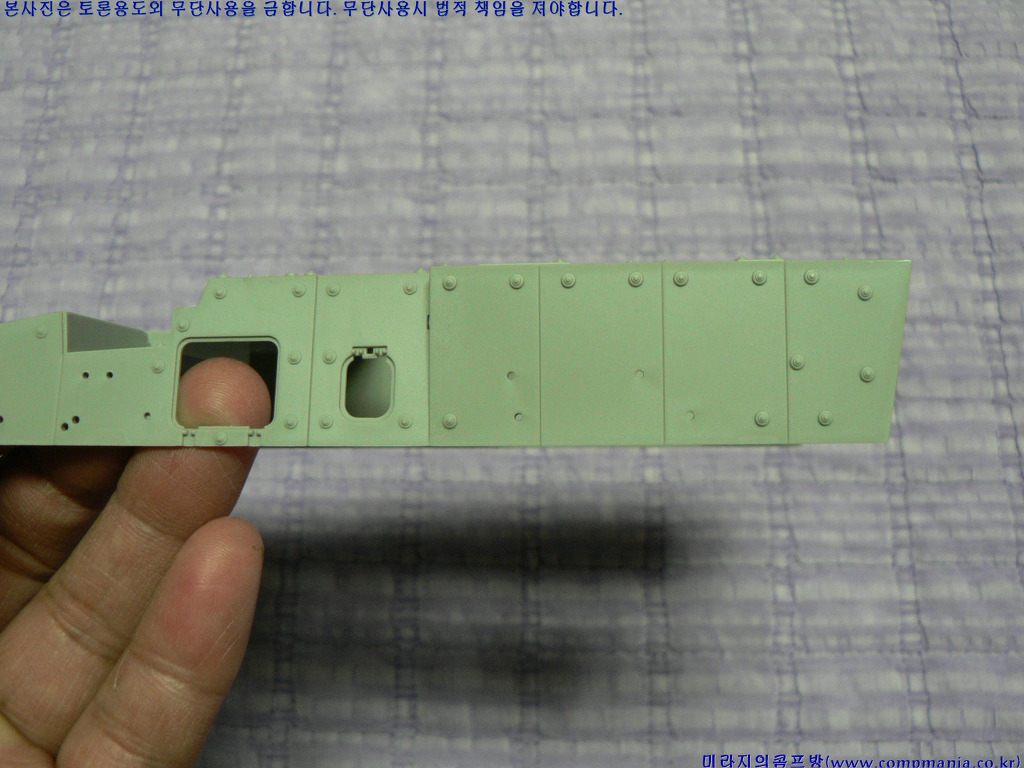

[세라믹 장갑판을 장착한 스트라이커 장갑차의 복잡한 다각형 차체를 잘 재현하고 있습니다.]

[모든 헷치는 풀오픈이 가능( 당연 내부재현형이나 내부가 잘 보여야겠지..?]

[다만 엔진실 부분은 오픈이 되어 있지 않은데.. 아마 AFV클럽이 차기 제품을 만든다면 엔진을 재현할지도 모르겠습니다.]

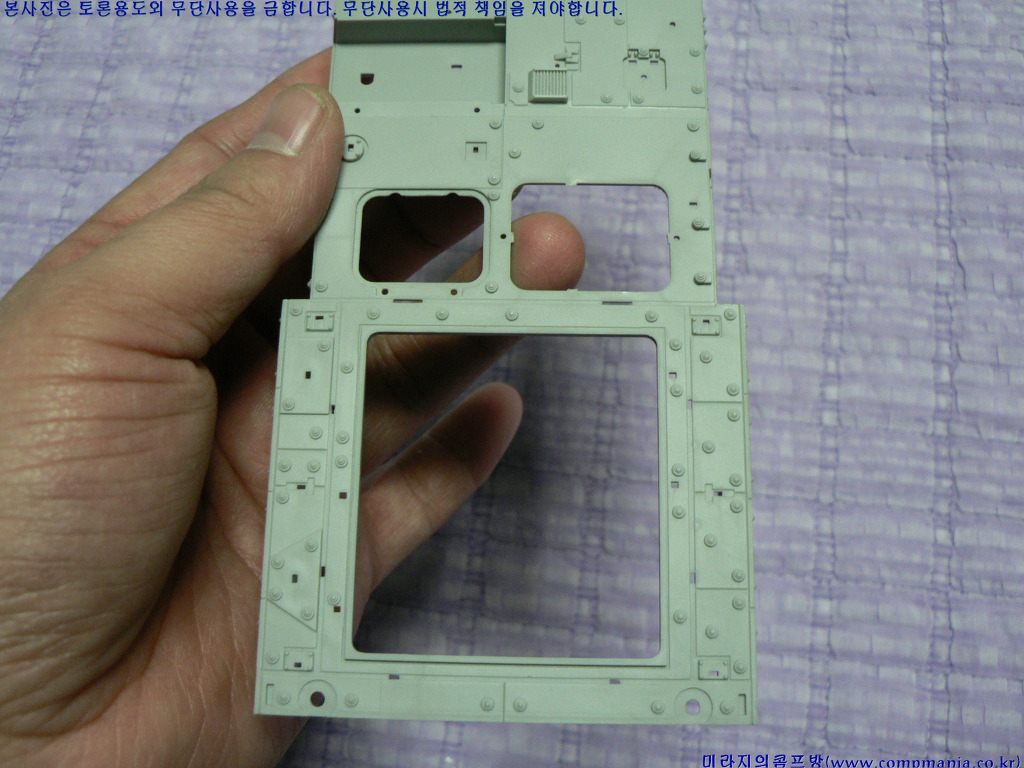

[120밀리 박격포가 발사될수 있게 상체 후방은 크게 열린상태로 되어 있습니다.]

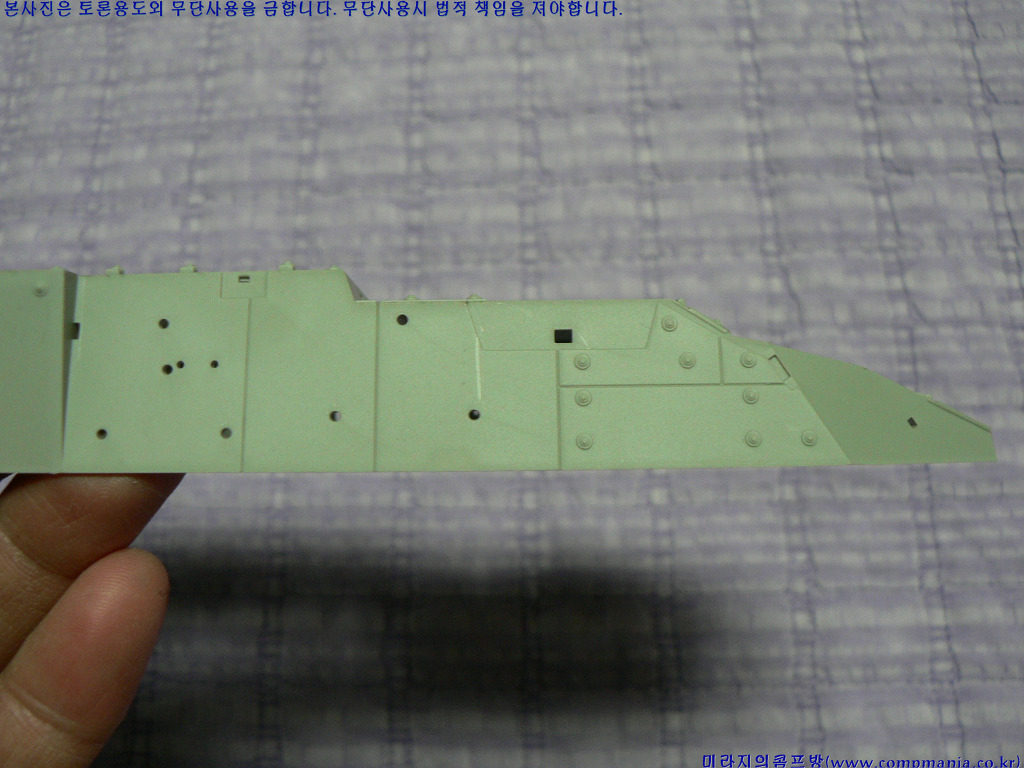

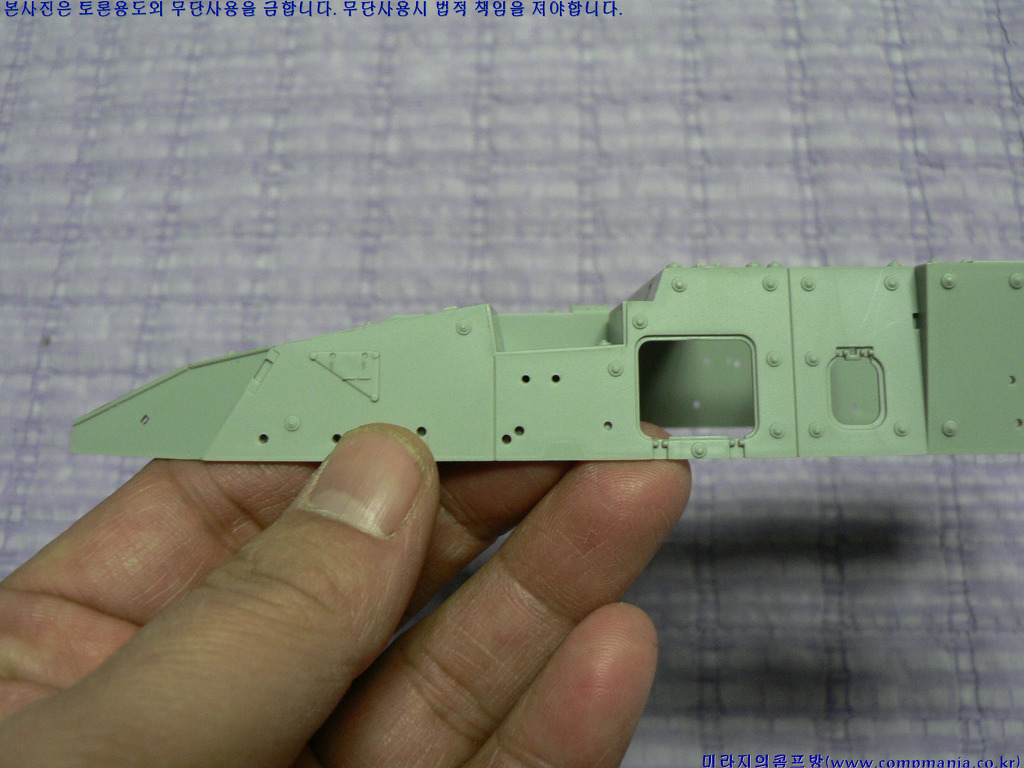

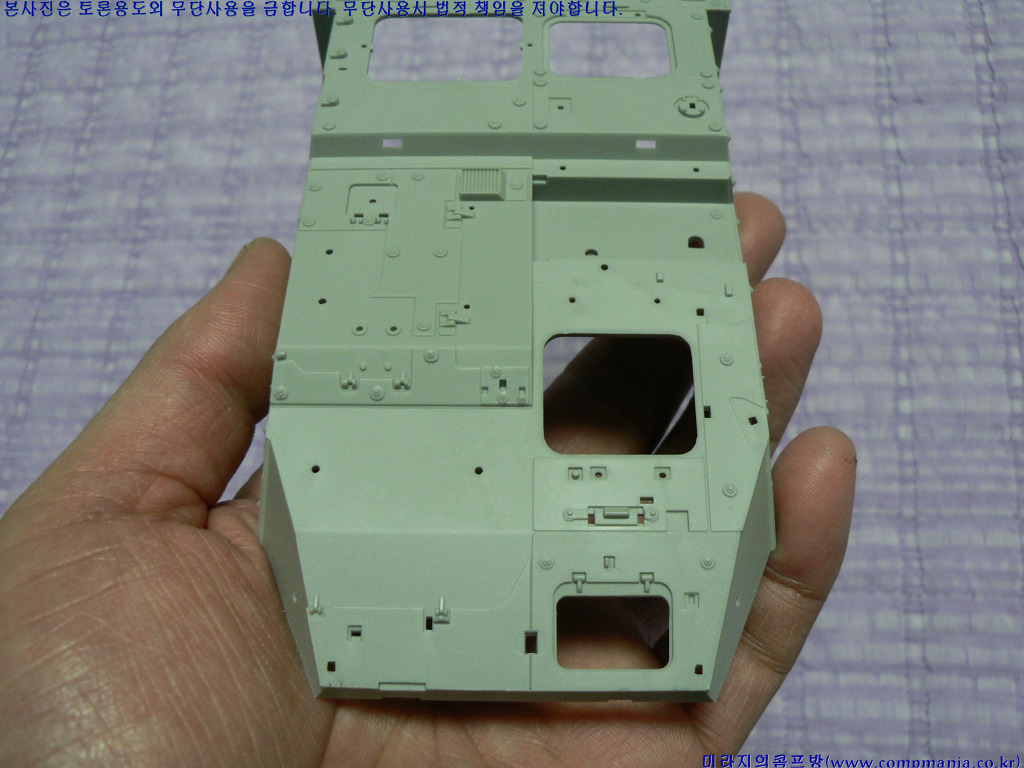

[차체 전면에 무수하게 찍힌 볼트는 세라믹 장갑갑을 부착하기 위한 고정볼트 입니다. 이는 철제 장갑판에 비해 얆고 가벼우면서 이보다 뛰어난 방호력을 보여주는 신형 장갑으로 가벼운 장갑차에 주로 장착되어 운영되고 있습니다.]

[트럼페터 제품은 세밀한 디테일은 AFV클럽 제품보다 떨어지지만 부품분할은 크고 큼직하게 되어 있어 조립성이 더 좋습니다. 만들고 난뒤 느낌도 그렇게 나쁘지 않고 (오히려 좋은편) 가격도 훨씬 저렴하므로 결과적으로 가격대비 품질이 좋은제품 입니다.]

Pt2에 계속
