[[신제품]] M109A2 HOWITZER # AF35109 [1/35 AFVCLUB MADE IN TAIWAN]
작성자mirageknight [왕성국]작성시간13.01.06조회수918 목록 댓글 13안녕하세요~~ 미라지나이트 입니다.
오늘 잠시 나가보니 몇일 춥던 날씨가 어느정도 풀린모양이더라고요.. 한파로 영업을 하지않던 세차장들도 다시열고 간만에 차를 세차하려는 긴줄이 서있더군요.. 결국 세차 못하고 다시 들어왔습니다.
들어와보니 엊그제 트럼페터에 이어 같은 중화권 메이커인 대만의 AFVCLUB의 신제품인 AF35109번 1/35 M109A2 HOWITZER 제품의 소식이들어와 있더군요.. 급히 풀어봅니다.
50여년간 쓰여온 서방의 베스트셀러 자주포 M109 시리즈 자주포 (M109 howitzer)
번역 및 정리 미라지나이트 (www.compmania.co.kr)
50여년간 베스트셀러 자주포 M109 howitzer( M109 시리즈 자주포)

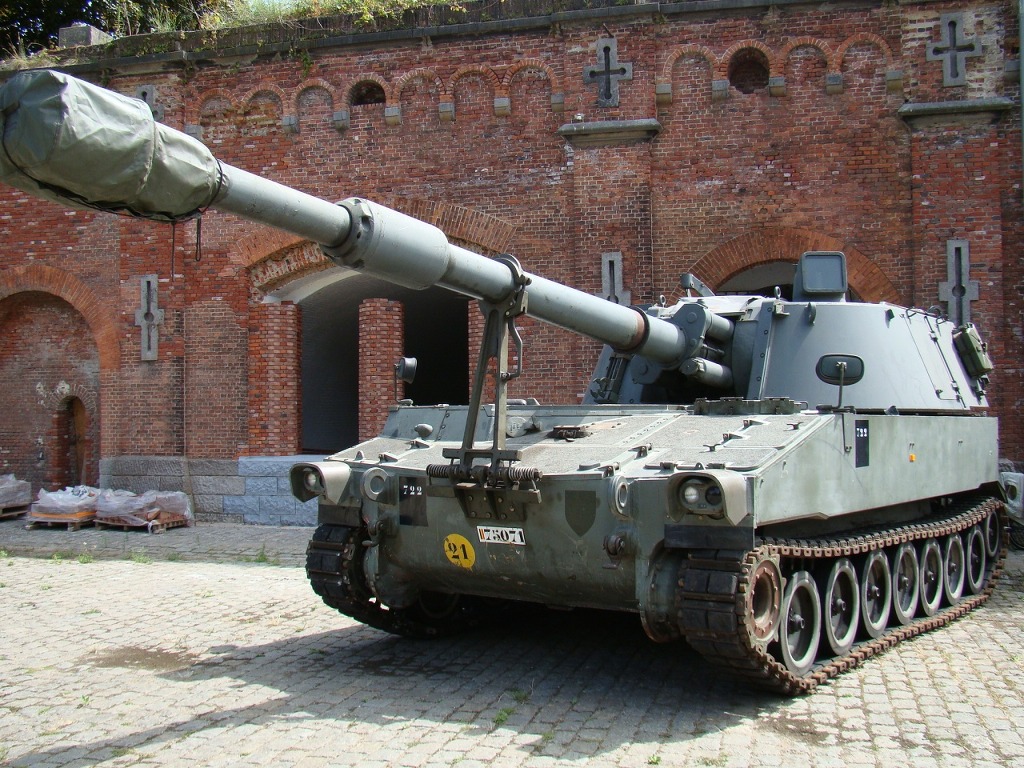

M109 자주포는 미국에서 생산된 자주포로 1962년 생산된 이래 지금까지 많은 미 동맹국과 미국이 사용하고 있다.

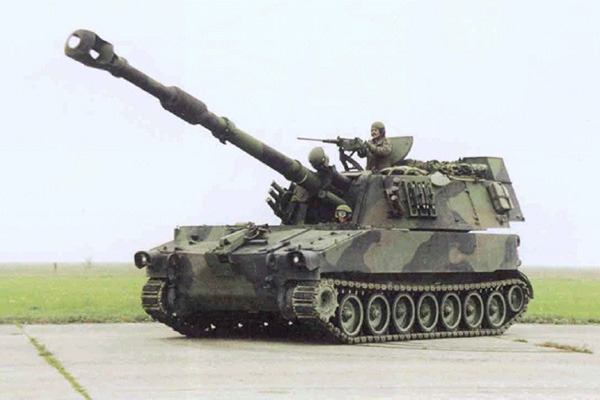

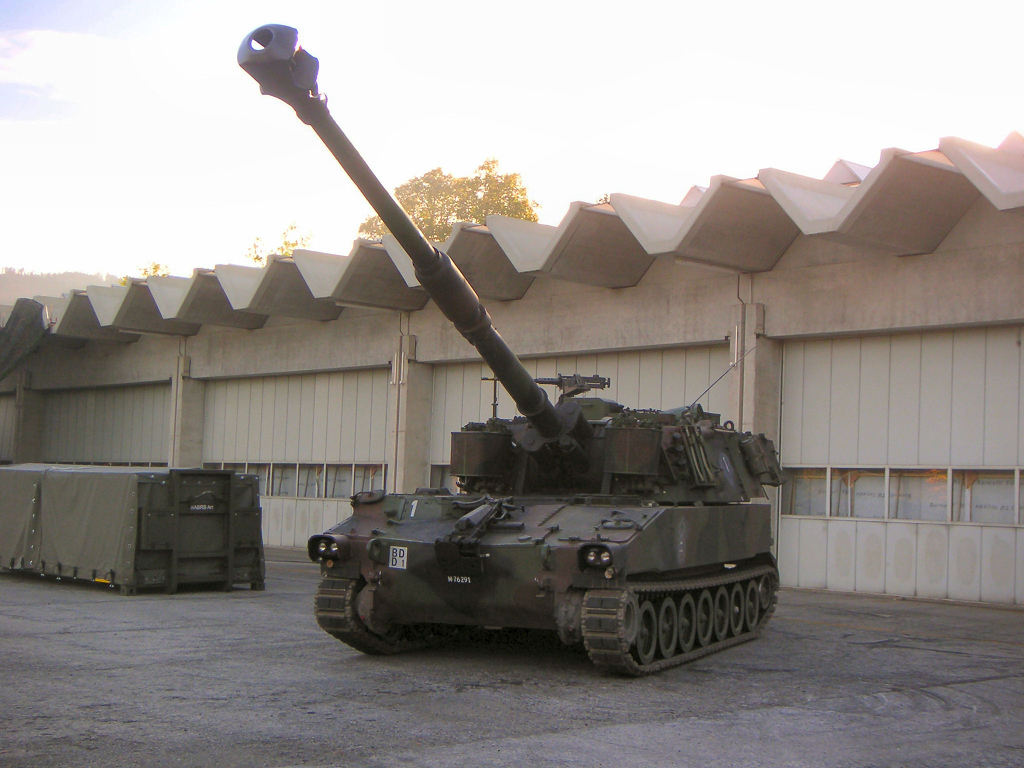

[M109 자주포는 서방을 대표하는 자주포이긴 하지만 개발 배치된지 50여년이 다되어가면서 점차 문제점이 대두되기 시작했다 특히 사거리 부족문제는 큰문제중 하나로 현대의 자주포들이 40킬로대의 사거리를 갖는데 만해 M109들은 여전히 20킬로대의 사거리만을 가지고 있어 이에 대한 개량이 필요했다]
2차대전 이후 미국은 기존의 각기 다른 구경의 자주포를 통일하고 또 개발된지 오래되어 노후된 자주포들의 교체를 위해 새로운 자주포를 개발하게 되는데 그것이 바로 M109 시리즈 입니다.
M109는 1952년부터 T196 이라는 명칭으로 개발되어 있던 기체를 개량하여 제작한것으로 1963년에 M109라는 제식명칭을 부여받아 정식채용된후 전세계 20여개국에 4천대 이상이 생산되어 수출 상용중인 서방의 베스트셀러 자주포이기도 합니다.
[미군은 2차대전 당시 개발되어 사용하던 자주포들의 노후화와 여기저기 산재해있던 자주포들을 정리해 새로운 개념의 자주포를 개발하기로 합니다. 사진은 베트남전 당시 사용되던 M108 자주포의 모습]
[M109의 차체는 M107이나 M110 자주포의 차체와 같은 모델이였다. 사진은 M107 175mm 자주포의 모습]
M109는 기본적으로 앞서 개발 배치된 M107/M110의 차체를 이용하였으며 이 차체는 2-사이클 디젤엔진으로 440마력의 출력을 내는 미국 디트로이트디젤社의 DDEC 8V71T엔진에 의해 구동됩니다.
트랜스미션은 세계최대의 자동차 회사인 제너럴모터스의 AUTO T/M 디비젼인 앨리슨의 ATD-XTG-411-4 모델을 사용하고 있습니다.
[M109 자주포에는 M107/M110의 차체를 그대로 이용하였으며 이 차체는 2-사이클 디젤엔진으로 440마력의 출력을 내는 미국 디트로이트디젤社의 DDEC 8V71T엔진에 의해 구동되었다 트랜스미션은 세계최대의 자동차 회사인 제너럴모터스의 AUTO T/M 디비젼인 앨리슨의 ATD-XTG-411-4 모델을 사용하고 있었다. 전체적으로 당시 기술로는 무리없는 선택이였으나 현재이의 기준으로 보면 차체의 출력은 너무나 작은편이라 개량에 많은 어려움이 있다]
서스펜션 시스템은 높은 충격 흡수 능력을 가진 쇽압소버가 붙어있는 토션바타입을 기본으로 하고 있습니다.
기본적으로 차체는 이보다 반동이 쎈 175mm와 203mm 급의 포에도 견디게끔 설계된 차체이기 때문에 155mm급 포가 장착될 M109 시리즈의 기본차체로는 더할나위없이 안성맞춤인 설계였지만 이는 당시 기준에만 부합했을뿐 이후 차체의 파워부족으로 인한 개량에 한계를 보이게 됩니다.

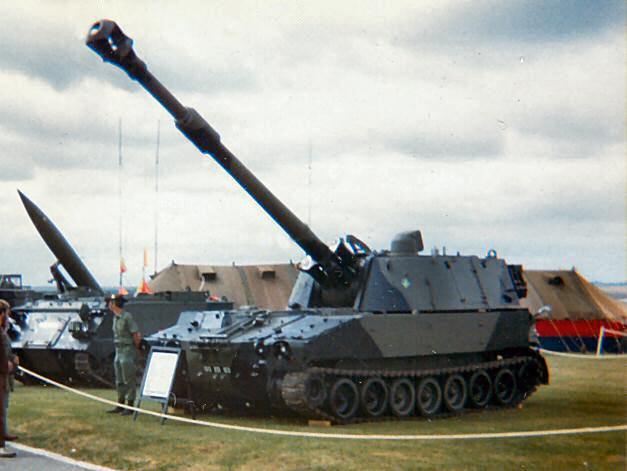

[M109는 엔진출력이 작기 때문에 장갑은 거의 없다시피한 알루미늄제이며 덕분에 최고속도는 약 64km/hour 에 이르는 고속이동이 가능하다]
M109들은 이 차체에 전주회전식 포탑을 장착하며 차체는 무게를 줄이기 위해 알루미늄 합금의 용접구조를 하고 있습니다. (이로인해 무게는 경감했지만 차체의 보호능력은 거의 장갑차 수준도 못하다)

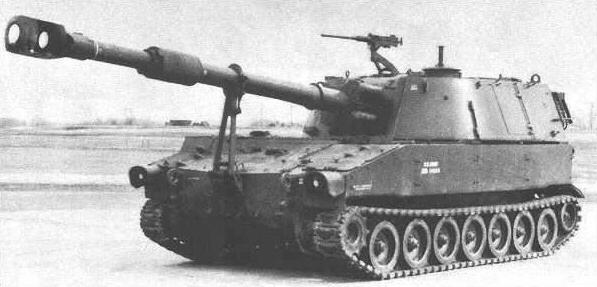

[M109들은 차체에 전주회전식 포탑을 장착하며 차체는 무게를 줄이기 위해 알루미늄 합금의 용접구조를 하고 있습니다. (이로인해 무게는 경감했지만 차체의 보호능력은 거의 장갑차 수준도 못하다)]
뒤에는 승무원들을 승하차하고 포탄을 장착하기 위해 대형 도어가 있으며 포탑측면에도 도어가 있습니다.
주포는 M126 155 유탄포를 장착하며 부무장으로 12.7mm M2 중기관총을 장착하기도 합니다.

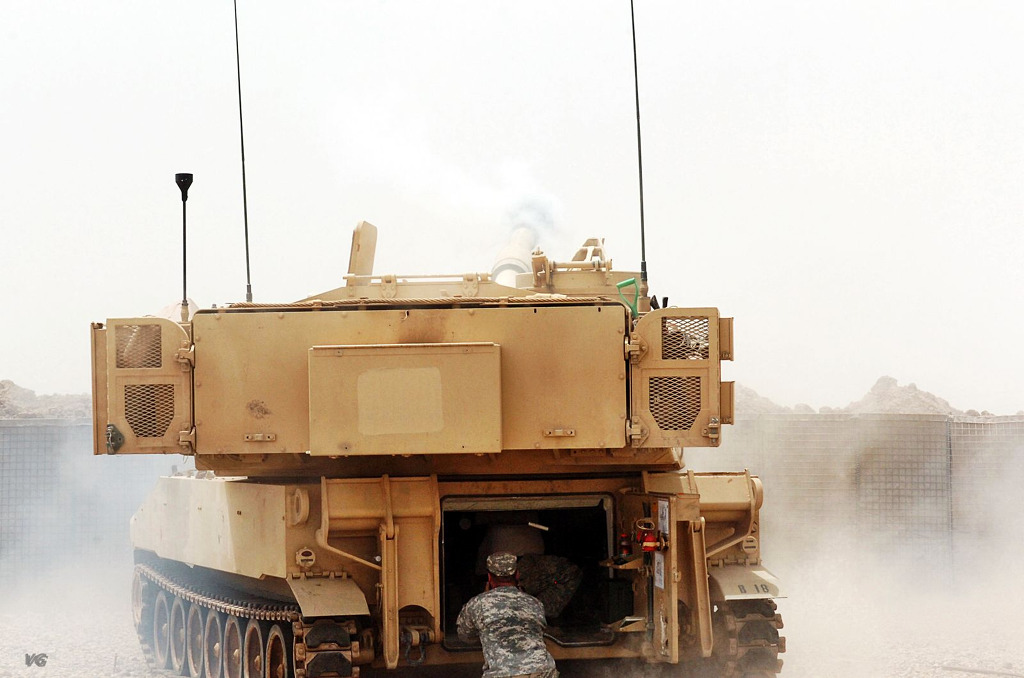

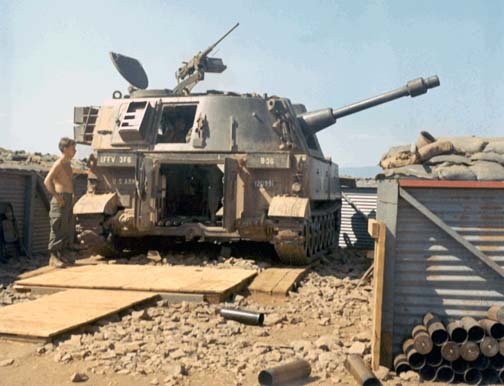

[M109시리즈의 후방에는 대형도어가 있어 승무원들의 승하차시 편리하다 또한 포탄을 장전할때도 요긴하게 이용할수 있다]
M109는 부양각이 -5~+75도이며 360도 전주회전이 가능하며 사격속도는 통상 분당1발이지만 단시간은 분당 3발을 발사할수 있습니다.
기본형의 사거리는 약 18킬로 정도입니다. 이는 당대 155밀리 포들의 기본 사거리였지만 이후 다른나라의 포들이 꾸준히 사거리연장을 이루었기 때문에 현재에 와서는 상당히 부족한 사거리이며 이에 대한 꾸준한 개량이 있게됩니다.
파생형
M109초기형;1963년생산 개시.M126 155 mm유탄포 및 M127포가를 사용.
M109A1/A1B; 장포신화, 33 구경 MX185 155 mm유탄포에 환장, 최대 사정 18,100m
사정거리가 짧은 M109의 포신을 연장하여 화력성능을 향상시킨모델 주퇴복좌기를 개량하여 장포신의 33 구경 MX185 155 mm유탄포로 교체하였으며 포/포탑구동 장치를 개량하게 됩니다.1970년도에 제식화되게 되고 1972년 M109를 베이스로 최초의 개수가 시작되어 1973년부터 실전배치되게 됩니다. 이로인해 중량은 약 24톤으로 증가하고 사용할수 있는 탄종도 20종류가까이 되게 됩니다.
M109A2; M185 155 mm유탄포 및 M178포가를 사용, 탄약 탑재량 28발에서 36발로 증가
1978년부터 생산되었으며 새로운 M178포가를 채용 차체후부의 포탑 탑재공간을 증설, 유압으로 주엔진 제어등의 성능개량이 이루어지게 되었지만 직접적인 성능개량은 크게 이루어지지 않은 모델로 본격적인 수출형 모델중 하나 입니다.
M109A3/A3B; A1/A1B의 A2규격에의 개수형, M127포가를 M178포가에 환장.
PIP (성능개량계획) 에 의해 M109A1을 A2 사양으로 개조된것으로 정식명칭은 아니다.하지만 이 사양으로 개조된 다른나라의 M109자주포들이 많아 따로 구분

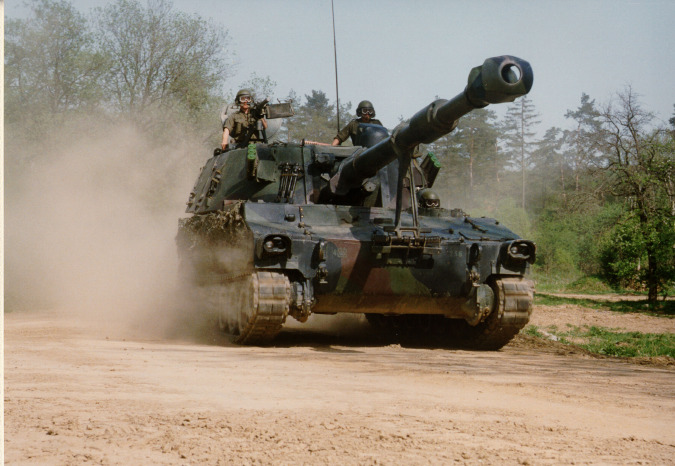

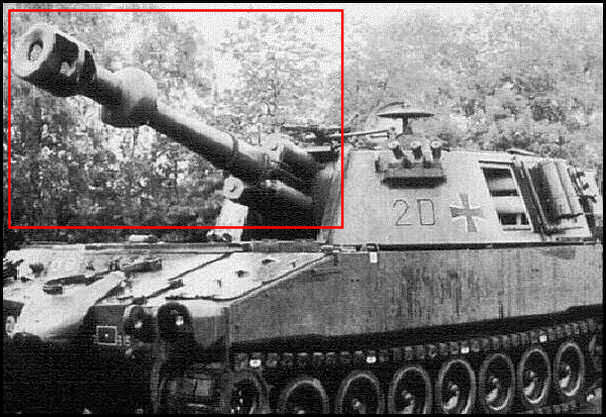

(1) M109G ; 서독육군이 장비한 M109 의 주퇴복좌기등을 개량하여 사거리 18킬로 정도로 연장 그밖에 엔진교환,연막탄발사기등을 추가된 모델

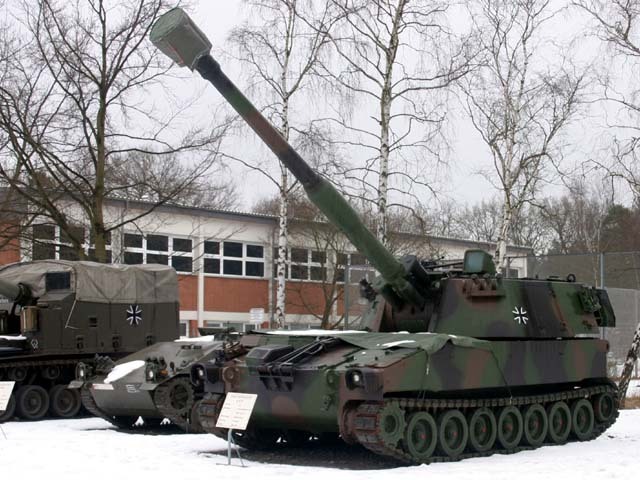

(2) M109A3G; 독일,영국,이탈리아가 공동으로 개발하던 차기 자주포 SP70이 개발중지된 이후 M109G를 수명연장한 것으로 라인메탈제 39구경장 포신으로 교체하고 포탑후부에 22발들이 포탄격납고를 증성한 모델로 M109A2 형과 동등한 성능을 보유하며 사정거리는 24.7 Km 로 연장되게 됩니다. 1990년대 총596대가 M109A3G사양으로 개조되게 됩니다.
M109A4 ; A2 및 A3의 NBC전 대응 능력 향상형 (한국군의 K-55가 여기에 해당)
M109A5; M284 155 mm유탄포 및 M182포가를 사용 포르투갈향차량 단가 약 207만$
M109A6 팔라딘; 장 포신화, 장갑 강화, 사격 통제 장치의 개량 등, 대폭적인 현대화를 도모한 형태. 주포에는 39 구경에 장 포신화한 155 mm유탄포 XM284와 AAS(선진형 무장 시스템) 계획으로부터 태어난 155 mm유탄포 XM282, XM283가 있어, XM284는 요금 8의 M208 장약을 이용해 M549A1 로켓 보조 유탄을 30 km까지 날리는 것이 가능했다. 또 XM282는, 58 구경이라고 하는 장대한 포신장을 가져, 새롭게 개발된 XM244 장약의 사용을 가능하게 해, XM864 베이스·브리드 유탄을 사용했을 경우의 최대 사정은 45 km에도 달했다.이에 대해서는 나중에 부가설명한다.
그외에 개량형들

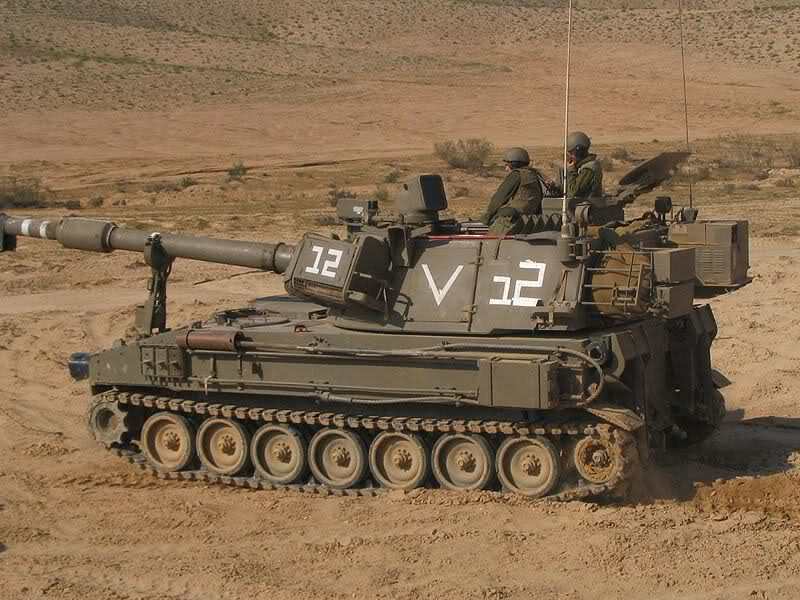

M109AL; 이스라엘도 대표적인 M109 사용국중 하나인데 보유중인 M109A1의 포탑전면을 개량하여 포탄적재량을 증가시킨 모델

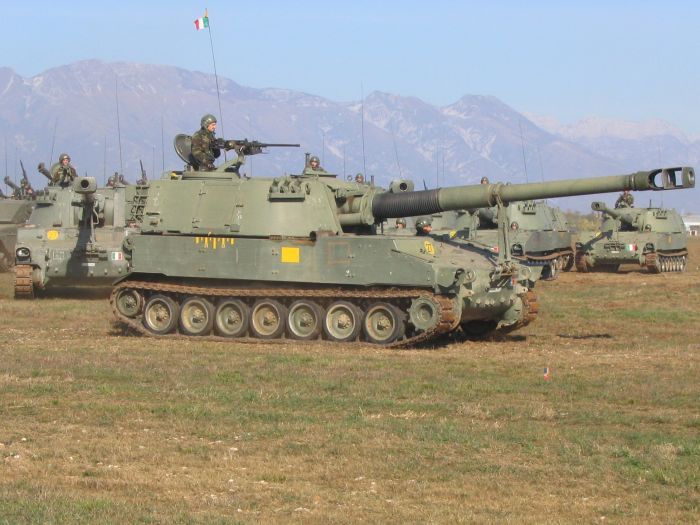

M109L; M109에 FH-70 포신을 장착한 이탈리아 육군용 자주포로 이로 인해 HE탄은 최대사거리 24Km 사거리 연장탄은 최대 30킬로를 이룩한 모델

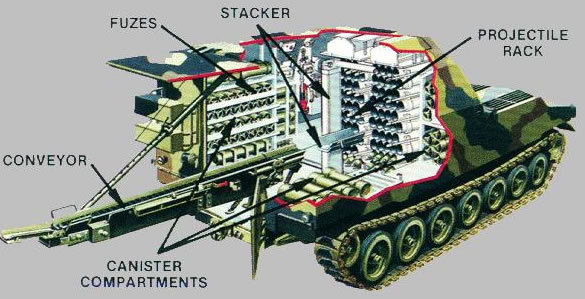

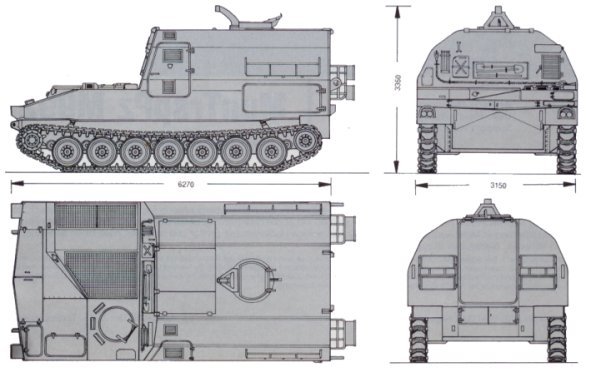

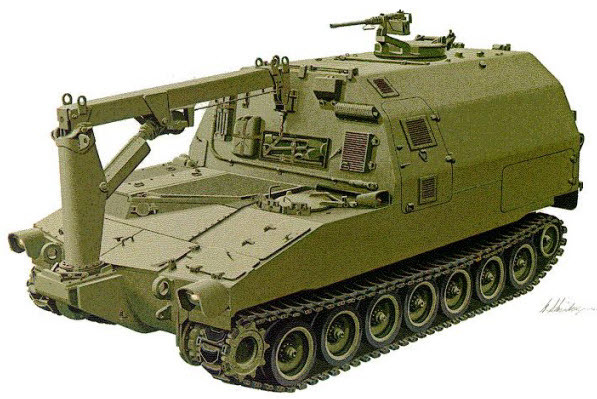

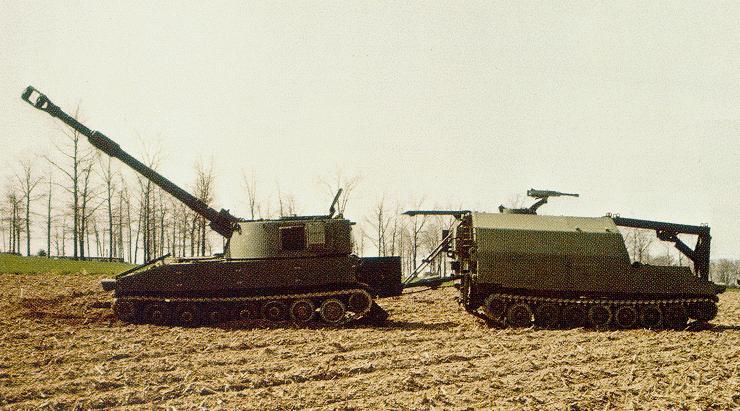

M992 FAASV; M109의 제작사인 BMY 사가 독자 개발한 탄약수송차로 M109의 차체에 밀페식상부구조물을 설치 포탄약93발 장약 99발, 신관 104개를 탑재할수 있다. 1983년 제식화

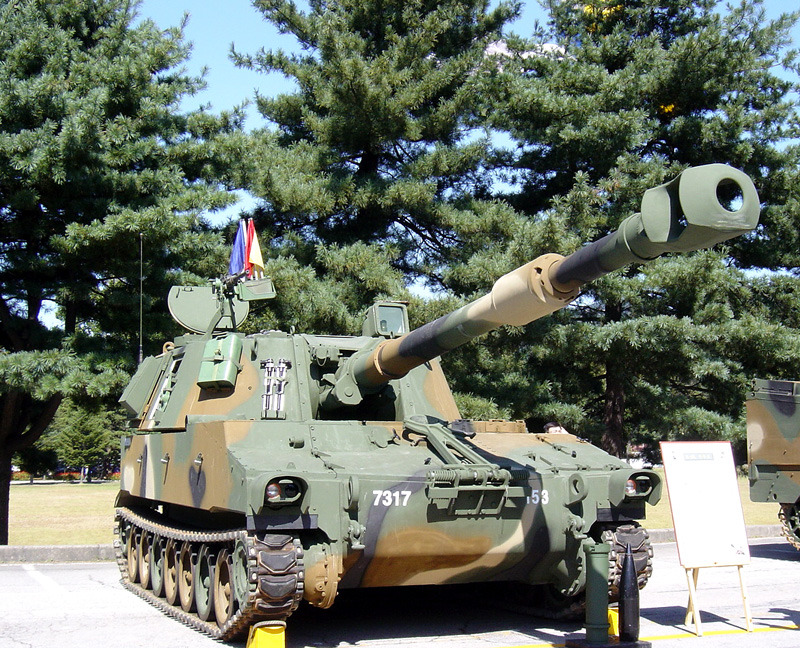

K55; 한국군이 1990년대 초반 M109를 라이센스 하면서 독자개량한 모델로 라이선스 모델은 M109A2형이지만 NBC화생방 방호능력들이 추가되어 실질적으로는 M109A4형에 해당되는 모델 총 1,050여대를 생산중으로 이는 전세계적으로 가장 많은 M109씨리즈를 보유하고 있는 나라중 하나이다. (자세한 내용은 추후 설명)
이처럼 M109시리즈는 개발된지 50여년이 넘은 오래된 자주포지만 현재에도 20여개국 이상에 걸쳐 총 4천여대 이상이 생산되어 활약중인 자주포 입니다. 비록 현재 30~40여킬로의 사거리를 갖는 다른 나라의 자주포에 비하면 사거리는 많이 부족하지만 베트남전과 중동전 그리고 걸프전과 이라크전을 통한 실전을 겪은 자주포답게 신뢰성이 매우 높으며 꾸준한 개량을 통해 여전히 실전배치중 자주포중 가동률이 가장 높은 자주포이기도 합니다.
M109 는 실전에서 확인된 뛰어난 자주포지만 개발된지 50여년이 지났고 사거리 부족등 꾸준히 문제점이 지적되어왔습니다. 그동안 1970년대 초반과 후반에 걸쳐 A2형과 A3형을 통해 이런 문제점을 개량해 왔지만 역시 이를 해결하기에는 여러가지 부족한점이 많았습니다.특히 사격거리에 문제점은 심각했죠..
미국은 더 이상의 M109의 개량대신 최첨단 기술을 도입한 차기 자주포를 개발하기로 합니다.
M109 시리즈는 1960년대 설계로 이미 이를 개량하기에는 부족한 점이 많았기 때문입니다.
길이 : 9.12m
폭 : 3.1m
높이 : 3.28m
무게 : 26.5t(전투중량)
엔진 : 8V71T 440마력
최고속도 : 56㎞/h
무장 : 39 구경장 M185 155㎜ 곡사포 1문, K-6 12.7㎜ 중기관총 1정
사정거리 : 18㎞(일반 고폭탄), 24㎞(RAP-로켓추진 고폭탄)
발사속도 : 2~4발/분(최대), 1발/분(지속)
승무원 : 6~9명
실기체에 대한 자세한 정보는 아래에..
|
|
작년부터 나온다던 떡밥이 돌던 AFV클럽의 M109A2가 드디어 출시되었습니다.
M109시리즈는 1950년대말 미국에 의해 개발된 이해 거의 50여년간 넘게 서방을 대표하는 자주포로 롱런하고 있는 인기 자주포 입니다.
미군은 개발된지 50여년이 넘은 M109씨리즈를 최근에 개량해서 M109A6 팔리딘으로 최소한 2020년도 이후까지도 이용할것이라고 합니다.(여기에는 잇따른 신자주포 개발실패와 군비축소로 인한 사정이 한몫하게 되었다)
이중 가장 완성도가 높은 모델이 M109A2 모델인데 이 기중은 우리의 K55의 모태가 되었을뿐 아니라 전세계적으로도 가장 많이 또 널리 수출된 모델중 하나이죠..
특히 M109제품은 1980년대 출시된이래 현재까지 결정판 타이틀을 검어쥐고 있던 제품이 있었으니... 다름아닌 이탈래리의 M109시리즈가 되겠습니다.
이탈래리 M09A2에 대해서는 예전에 황보상훈님이 리뷰한 자료가 있습니다.
|
|
이 제품은 작년에 디코퍼래이션에서도 라이센스되어 한국군의 K55 로도 출시되었습니다.
제품 리뷰는 아래에..
|
|
사실 이탈래리 M109 제품은 30여년이 된 제품치고는 지금봐서도 상당하 양호한 품질을 가지고 있고 실제로 이탈래리의 전성기시절의 대표적인 명품중 하나로 조립성과 디테일 프로모션등 모든부분에 우수한 제품입니다. 더구나 가격마저 저렴했죠..
여기에 AFV클럽이 도전장을 내민것이라 기대카 컸던게 사실입니다.

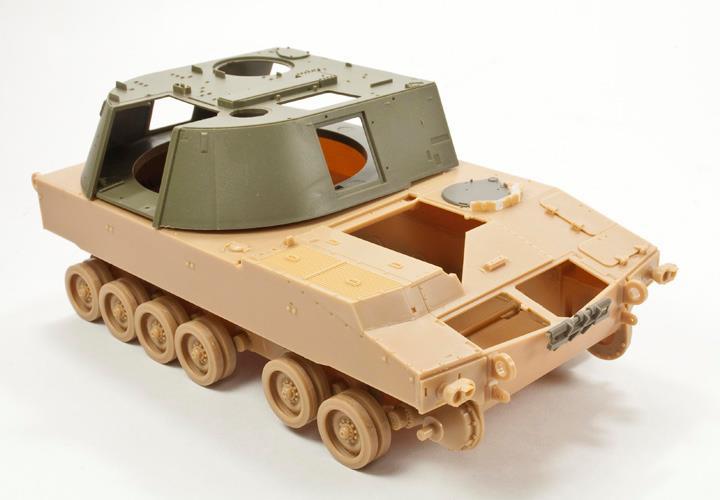

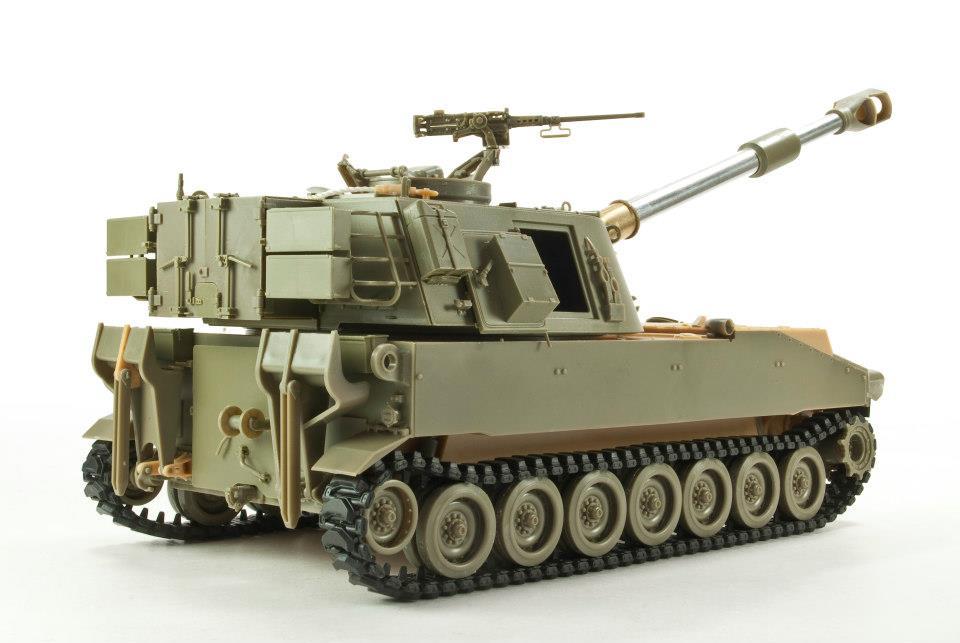

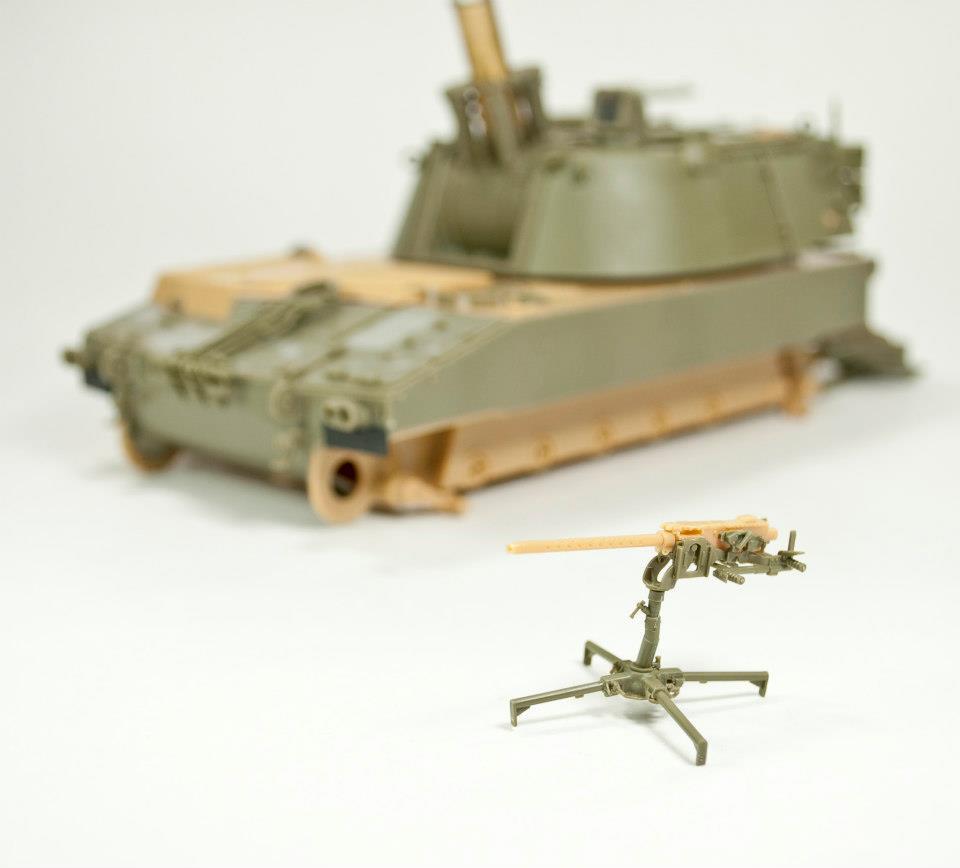

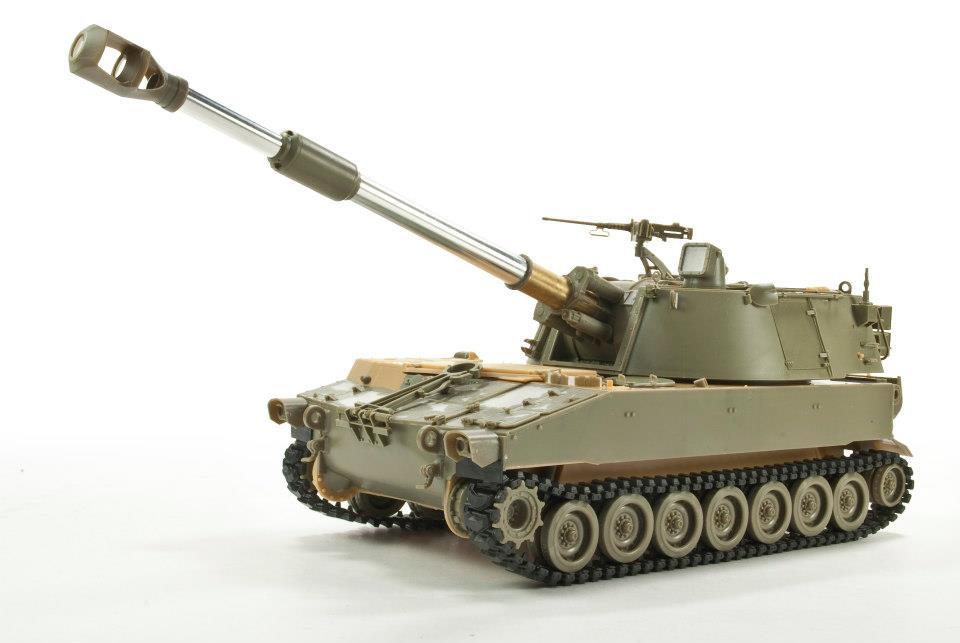

공개된 테스트샷 사진을 보니 작정하고 만든 제품 같습니다. 출처는 http://ricardomattua.wordpress.com/tag/afvclub-af35109-135-m109a2-howitzer/ 싸이트

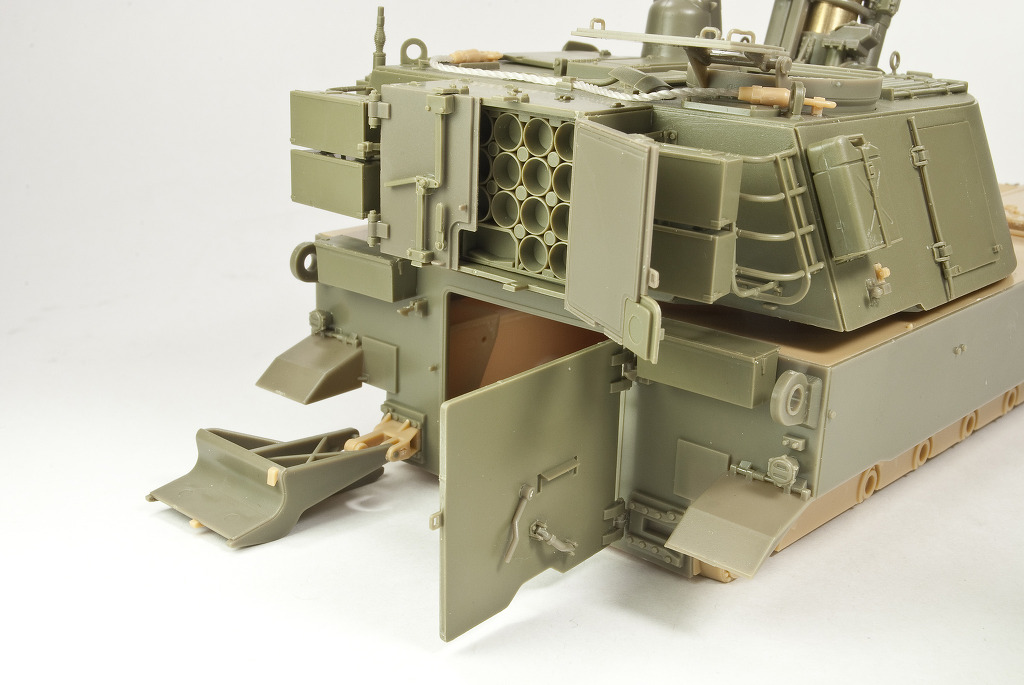

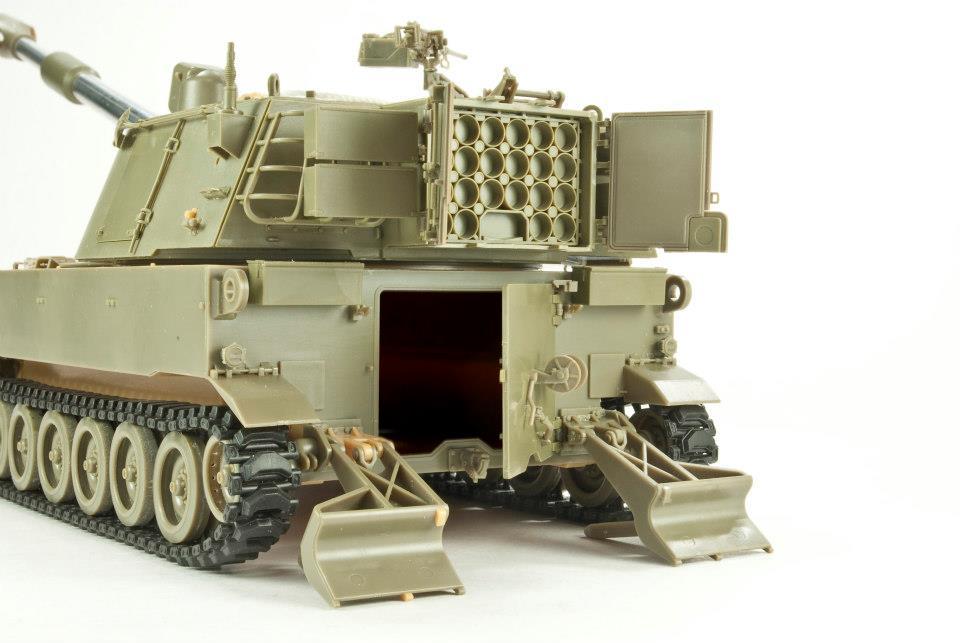

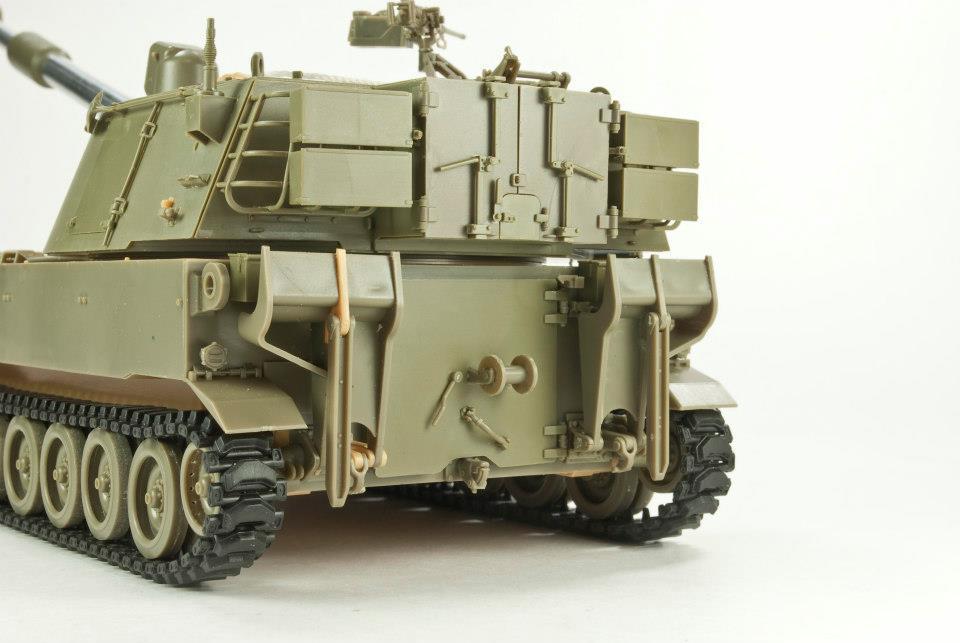

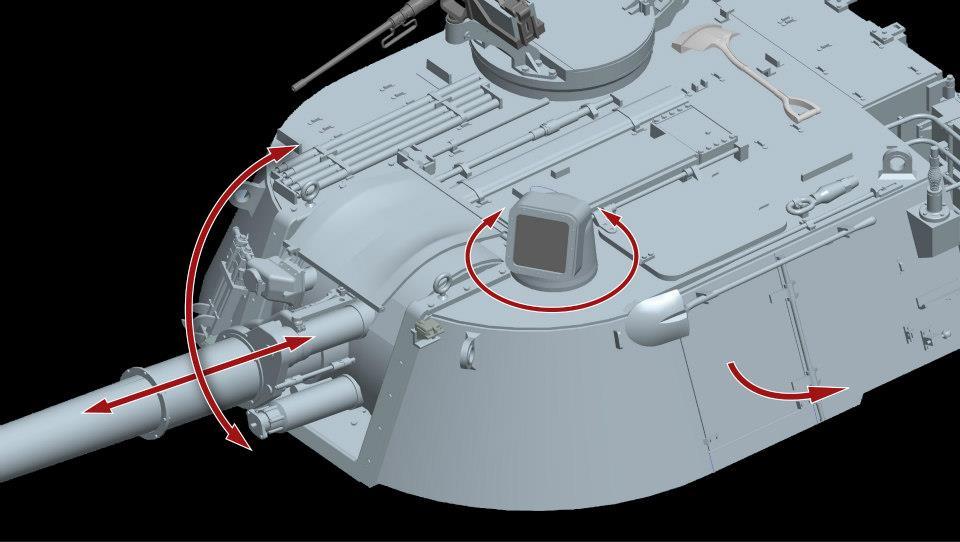

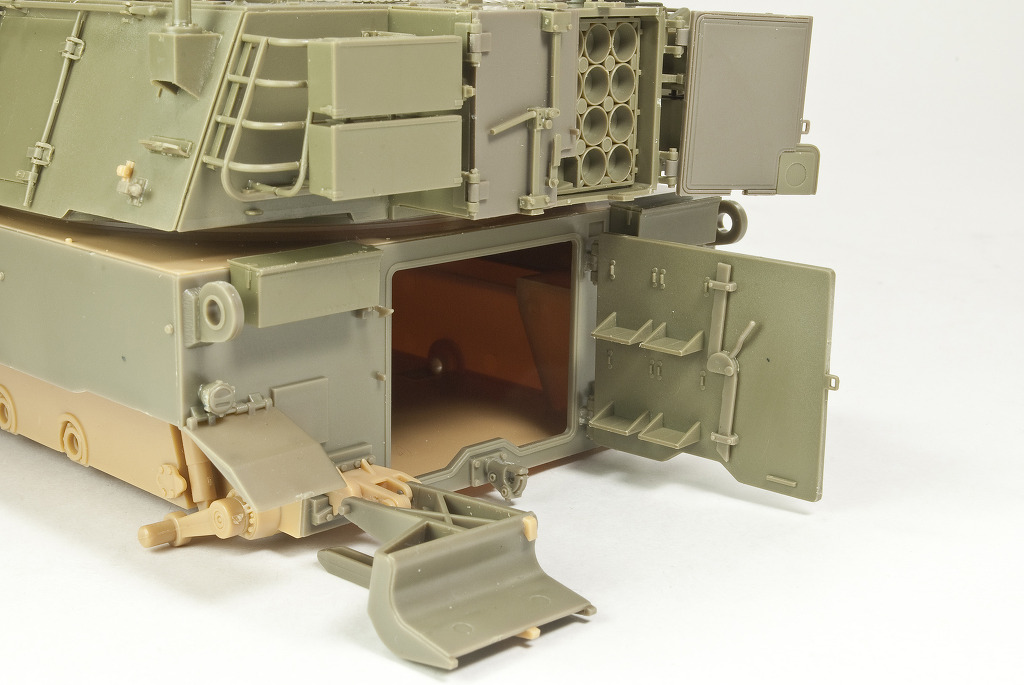

공개된 테스트샷에서 볼수있듯 AFV클럽은 30여년만에 재등장하는 제품답게 다시 기술로는 재현하지 못했던 수퍼디테일을 재현하고 있습니다. 포탑의 적재함재현이나 개패가능한 출입구와 후방도져등이 대표적인 부분이죠..

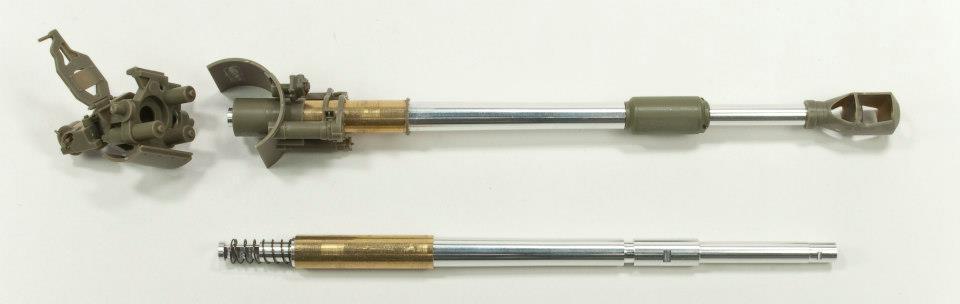

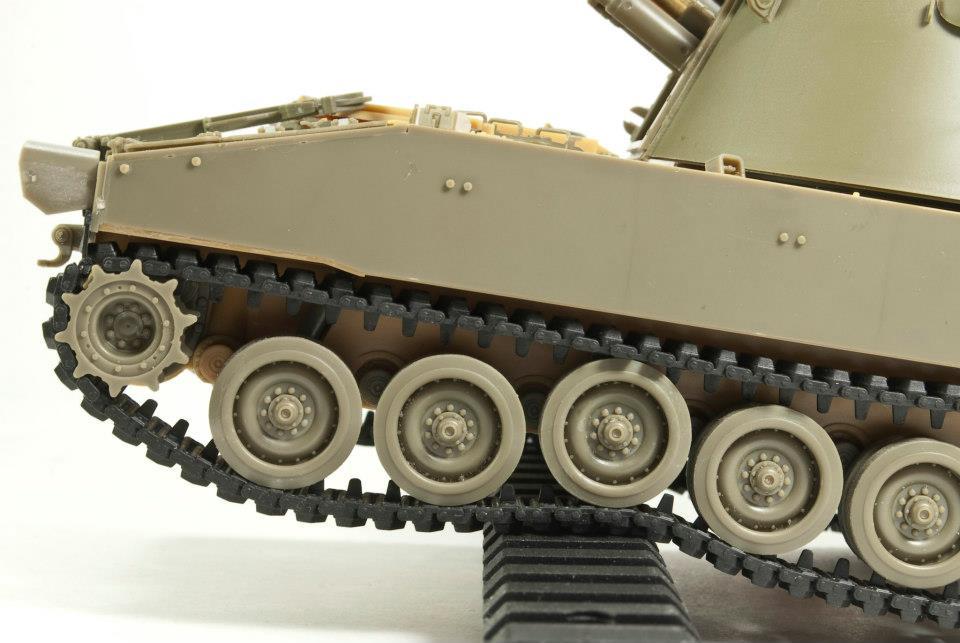

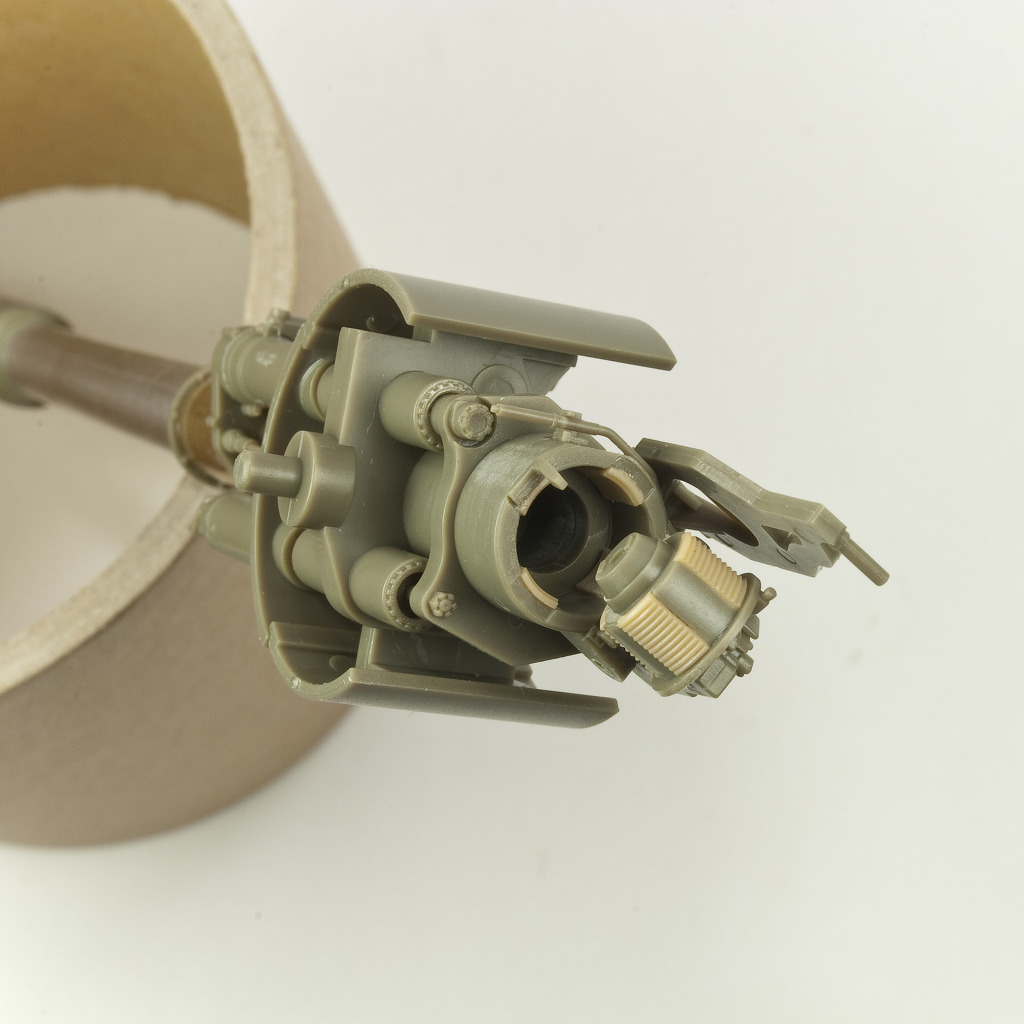

거기에 포탑내부의 발사메카니즘까지 완벽하게 재현해내고 있고 이탈래리 제품의 단점은 궤도 부분 역시 완벽한 디테일과 가동식이라는 극악처방을 내리고 있습니다.
이번제품에는 일종으 서비스로 M1A1 COLLIMATOR AIMING DEVICE 장치까지 서비스로 들어있다
30여년이나 지나고 나온 제품이니 당연 이쪽이 품질은 더 우수한것은 사실입니다. 하지만 문제는 가격... 한국내 가격이 52500원으로 6만원이 넘을것이라는 예상보다는 저렴하지만 3만원대 미만으로 판매되고 있는 이탈래리 제품에 비해서는 확실히 비싼 가격입니다.
이는 30여년전 금형비와 지금의 금형비용과의 차이기도 하고 디테일이 다르니 그럴수 있겠지만 문제는 내부재현이 되어있지 않는한 외부적으로 봤을때는 30여년이 지난 이탤래리 제품이나 AFV클럽 제품의 차가 그리 크지 않다는게 문제 입니다.
하지만 내부를 열고 별도 디테일업을 세트를 모두 구매해서 재현한다면 좀 다르겠죠.. 어차피 이 제품은 그런 매니아들을 위한 제품이니까요..
국내에도 1월4일 입고되었습니다.
2013년 2월중 국내입고예정 권장소비자가격 52,500원 판매처 미라지의콤프방 (www.compmania.co.kr)
현재 비밀방에서 저렴하게 공동구매중입니다.~~
미라지콤프방 공동구매는 비밀방에서만 진행합니다.
|
|
* Wrighten By Mirageknight (2013.1.6 Ver 1.0) *
(본 게시물의 권리는 미라지콤프(www.compmania.co.kr) 에 있습니다.)
본 게시물의 상업적 이용과 무단게재를 엄격히 금합니다. 게재를 원할시는
King331@hanmail.net 으로 메일 주시길 바랍니다. 단 개인적 사용하시는건 마음껏 퍼가
셔도 됩니다. 다만 출처는 꼭 밝혀주시길… 틀린내용이나 수정부분의 대한 지적은 언제
나 환영 합니다.
