작성자mirageknight [왕성국]작성시간10.10.09조회수455 목록 댓글 3안녕하세요~~ 미라지나이트 입니다.
자영업 하시는분들.. 요새 체감경기 어떠신지요..?
제가 일하는 용산과 모형쪽은 거의 죽음직전이라 할만큼 엉망 이네요... 용산만 하더라도 여기저기 덤핑이 뜨고 있지만 그것도 거의 팔리지 않아 도산하는 업체가 몇개씩 나오고 있고 사람의 인기척마져 느끼기 어려울 정도로 체감경기를 최악입니다.
취미산업인 모형쪽의 여파도 그에 못지 않고요.. 엊그제 수입상 몇군데를 돌아다녀봤는데 물건은 들어오는데 나가지르 않아 다를 걱정이 크더군요... 주가는 1900을 넘었다는데 체감경기는 1000만도 못하니.. 어서 좋은 시절이 왔음 좋겠습니다.
지난달 주문한 트럼페터의 7~9월 신제품들이 지난 10월 7일 국내에 입고되었습니다.
[이번에도 들어온 신제품 라인들이 화려합니다.]
[이게 다 얼마어치인지...? 어려운가운데 한분한분 참가가 큰 도움이 됩니다. 저혼자 부담하기에는 너무 큰 부담이고 큰 금액이죠.. 소중히 리뷰하고 예쁘게 돌려보내드리겠습니다!!]
[이번에는 아무래도 비행기들이 많습니다. 볼만한게 산더미 네요... 벌서 자료찾고 정리하고 할 생각하면 머리가 다 아프네요... 일이라 생각않고 즐긴다고 생각하고 해봐야죠!!]
[이번에 간만에 1/32 수호이27이 입고되었습니다. 절판되었다가 3년만에 재입고된 반가운 아이템입니다. 이번에 속속들이 벗겨보죠.. 리뷰촬영을 협조해주신 동호아빠님 땡큐요!!]
[한대에 7만원이 넘는 하세가와 호넷들을 기꺼이 제공해주신 매직밴드님께도 감사드립니다. 대신 이번에 한정판 치피호 2004를 어렵게 구했습니다. !]
[첫 프리뷰들은 아무래도 전차들로 시작해야할듯 싶습니다.. 대부분이 예전 제품의 바리에이션이라 프리뷰 하기 쉽거든요.. 장갑이나 장비품만 추가된 사양이다 보니..]
[고생은 되고 힘은들겠지만... 열심히 달려보겠습니다.. 여러분도 변함없는 성원과 특히 한줄 리플이 미라지에게는 큰힘이 됩니다!!]
원래는 주말은 쉬고 담주부터 달려볼라 했는데... 그래도 주말에 까페에 오는 회원님들 심심하실까봐 서비스로 가벼운것부터 올려봅니다. 바로 이번에 입고된 신제품 중 하나인 #00365 번 BMP-3 w/ERA tiles 입니다.
BMP-3 (BMP =Boyevaya Mashina Pyekhota - Infantry Fighting Vehicle)
1990년 서방에 처음 공개된 러시아 BMP-1/2 보병전투차의 후계차량이다. 1970년대 개발된 오비예크트(Obiekt:시제차) 685 수륙양용경전차를 개량해 개발하였다. BMP-3의 BMP는 보병전투차(IFV:Infantry Fighting Vehicle)라는 뜻의 러시아어 'Boyevaya Mashina Pyekhota'에서 머리글자를 따온 것이다. 경전차로 분류한다.
[BMP-3 는 러시아 BMP-1/2 보병전투차의 후계차량이다. 1970년대 개발된 오비예크트(Obiekt:시제차) 685 수륙양용경전차를 개량해 개발하였다. BMP-3의 BMP는 보병전투차(IFV:Infantry Fighting Vehicle)라는 뜻의 러시아어 'Boyevaya Mashina Pyekhota'에서 머리글자를 따온 것이다. ]
쿠르간 기계공장에서 개발과 생산을 맡아 1985년 27대의 시제차에 대한 시험을 마친 뒤, 1986년부터 생산하였다. 1988년 3월 첫번째 양산차 10대가 러시아 육군에 인도되었으며, 1990년 5월 모스크바에서 벌어진 대독승전기념행사에서 서방에 처음 공개되었다.
차체는 알루미늄합금을 용접해 제작했으며, 장갑두께는 10~45㎜이다. 피탄(被彈) 가능성이 많은 부분은 방탄강판으로 보강해 차체 정면은 50㎜ 균질압연 강판 수준의 방어력을 갖추었다. 승무원 3명 외에 무장보병 7명이 탑승할 수 있는 병력실도 차체 앞에 배치하였다.
[BMP-3 의 경쾌한 기동성과 전차수준의 공격력을 잘 보여주는 동영상중 하나]
100㎜ 저압 활강포 2A70 1문과 포탄 48발, 30㎜ 기관포 2A72 1문과 포탄 500발, 7.62㎜ 기관총 PKT 3정과 실탄 6,000발, 9K116 대전차미사일과 미사일 6발을 갖추었다. 자체 방어를 위해 포탑 양 옆에 3연장연막탄발사기 2개를 장착하였다.
러시아가 약 600대를 보유하고 있으며, 소련 해체 뒤 우크라이나·아제르바이잔·카자흐스탄 등에 일부가 배치되었다. 아랍에미레이트에 390대를 비롯해 쿠웨이트에 110대, 키프로스에 43대가 수출되었다.
[BMP-3 는 전차에 버금갈 수준의 중무장의 가공할만한 공격력을 가진 장갑차로 경전차로 분류하고 있다]
BMP-3는 BMP =Boyevaya Mashina Pyekhota - Infantry Fighting Vehicle 약자로 3번째 개발된 장갑차라는 의미입니다.
[대부분의 소련제 장갑차나 전차들이 그렇듯 가벼운 차체에 출력이 높은 엔진을 장착 기동력이 매우 뛰어나다]
BMP-3의 몸체는 BMD 시리즈의 장갑차와 비슷하며 몸체 옆면은 직각에 가깝고 완만한 곡선 형태의 장갑 철판으로 되어있다.
새로운 포탑은 장갑차의 중앙에 있고 오른쪽에는 지휘관이, 왼쪽에는 포수가 앉는다.
운전석 좌우에 추가 승무원이 탑승할 수 있고 각 좌석에는 잡아당겨 열 수 있는 지붕식 해치가 있으며 한개씩의 잠망경이 설치되어 있다. 병사들 구역은 몸체의 뒤쪽에 있으며 두개의 좌우로 열리는 두개의 문으로 출입한다. 왼쪽문에는 사격을 위한 창문이 있다.
BMP-3의 정면을 향해서 60이상의 각도로 30mm 관통력을 가진 무기로 부터 안전하다. BMP-3는 500마력의 디젤 엔진을 장착했다. 또한 몸체 뒤쪽에 두개의 Water-Jet을 장착하고 있는 수륙양용 장갑차이다.
크기 승무원 : 3名
병력 수송 능력: 최대9명
중량 : 18.7톤
전장 : 7.2m(포신전방), 6.7m(동체만)
전폭 : 3.3m(측면 장갑판 포함), 3.15m(궤까지폭)
전고 : 2.65m(포탑상부)
엔진,성능
최고속도 : 10km/h(수중에서)
최고속도 : 70km/h(포장도로)
엔진 : 500hp UTD-29 디젤엔진
중량대비 엔진 출력비: 25hp/톤
작전반경 : 600km
항공 수송 : l-76, An-22, An-124
무장주포
HE-FRAG (3UOF): 100 mm 포탄 22 발 및 미사일 8 기
3UBK10 대전차 유도 미사일: 3 기
30mm포 : 2A72 자동포(30mm 포탄 500발)
100mm포: 2A70 포
기관포 : 7.62 PKT 축사포1문, 7.62mm 기관포 2문 (기관포6,000 발)
장비 및 장치
포수조준장치:1K13-2 주간 조준장치, 주야간 조준장치, PPD-1조준장치
지휘관 관측 장비: 1PZ-10(주간용), TKN-3(주야간용)
탄도 계산용 컴퓨터 : 1V539
레이저 조준 장비: 1D16
통신 장비
VHF R-173 무전기, VHF R-173P 수신기, R-124 인터컴
보호,장갑능력
전면: 300m 거리에서±40도의 각도로 30mm 포탄으로부터 안전
측면: 7.62 mm 기관포 의 유효사거리로 부터 안전
윗글은 기갑인의 방(http://www.101tank.co.kr/index.html)에서 퍼온 자료입니다.
**********************************************************************************************************************
실차에 대한 좀더 자세한 정보는 아래 링크를 이용해 주세요~
|
|
1. 박스 및 외형
약 41*26*7.8CM 정도의 큼직한 박스 입니다. 박스아트는 역시 빈센트웨이씨가 그리고 있습니다. 트럼페터를 비롯 하비보스 , 브롱코 모델등 중화권 메이커의 전속 박스 아티스트라고 할 수 있죠..
박스아트는 평원을 주행중인 기동훈련으로 보이는 BMP-3M ( 킷에서는 BMP-3 w/ERA tiles 라 부르지만 BMP-3M이 현재 정식명칭이다) 의 박력있는 모습을 그려내고 있습니다.

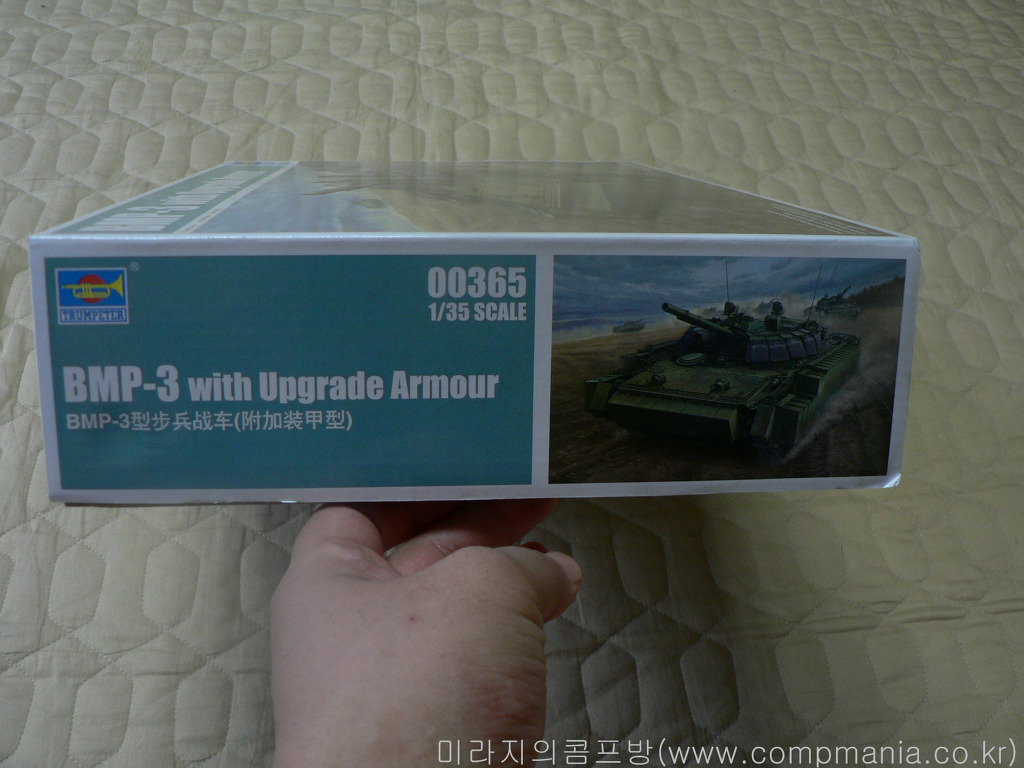

[킷박스 디자인은 좀 나아졌다 싶긴 한데 여전히 아카데미나 타미야에 비해 구리구리한 느낌은 어쩔수 없다]

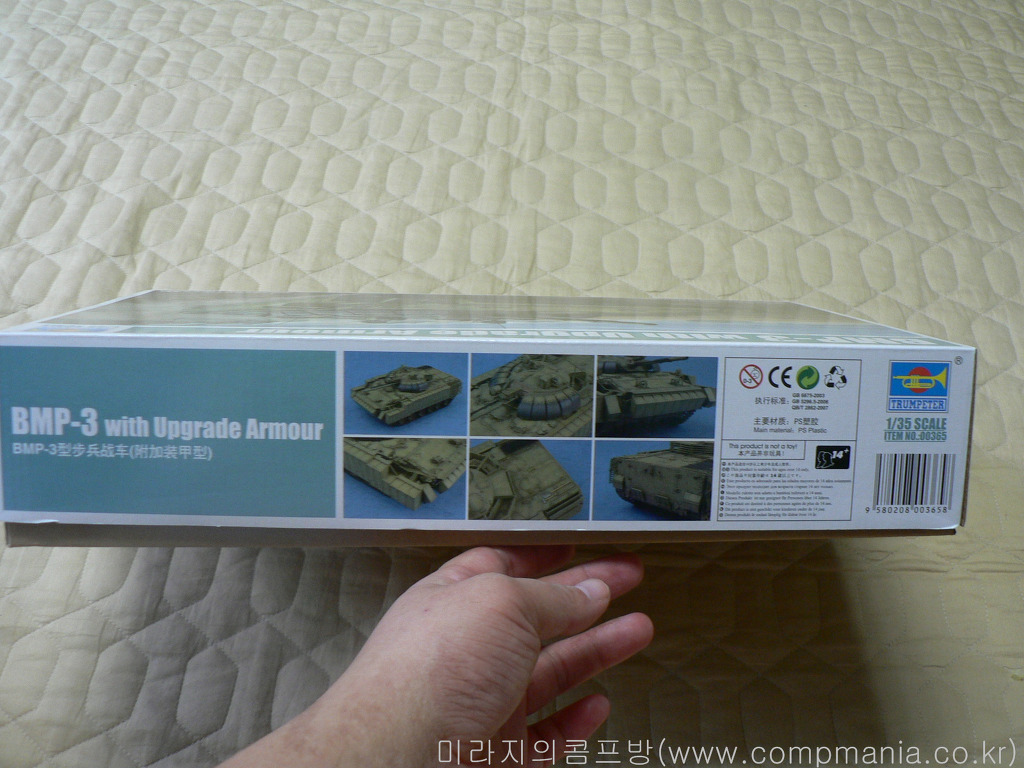

[박스 측면에는 실기체 설명이 자세하게 나와 있습니다.]

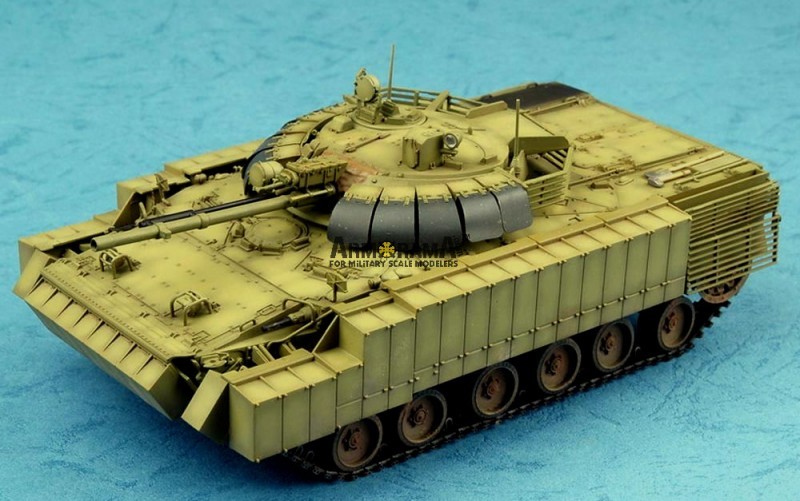

[작례가 멋지구리 하군요!! 요새 트럼페터 제품의 작례가 확실히 좀 나이지긴 했습니다. ]
2. 내용 및 특징

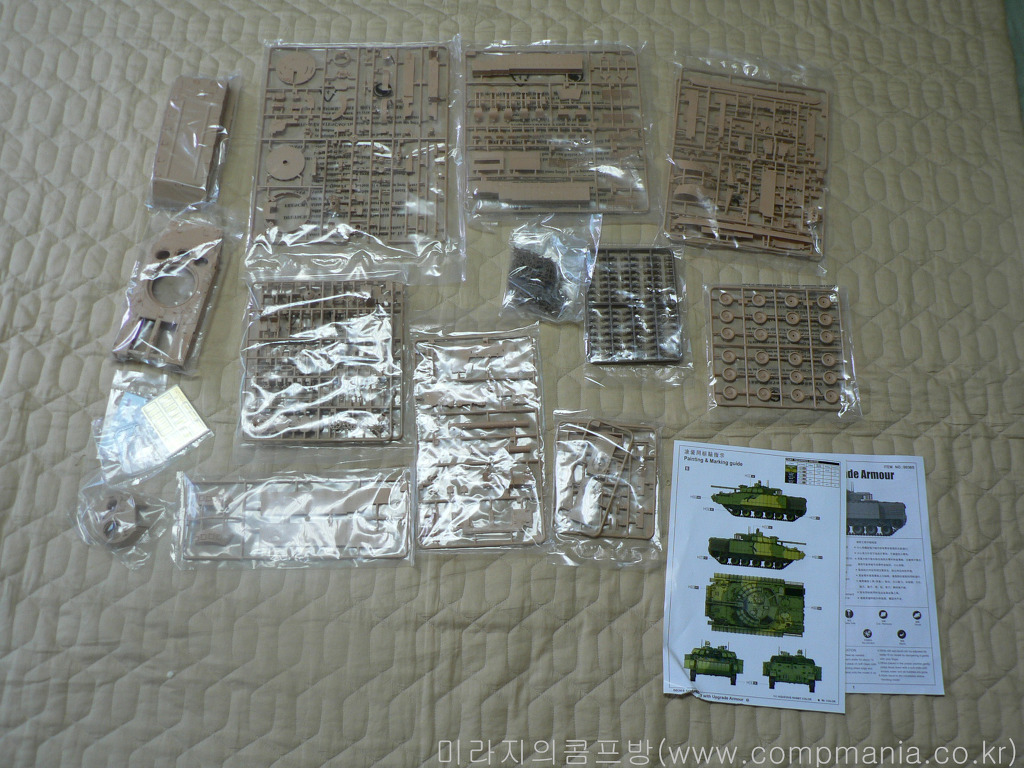

박스를 열어보면 데져트 옐로우 사출색의 부품들이 그득합니다.
부품수 약 828개로 1/35 전차치고는 무지막지한 부품수를 자랑하고 있지만 이중 1/3 이상이 연결식궤도 부품이라 실제로는 부품수는 얼마되지 않습니다.
BMP-3 w/ERA tiles은 BMP-3의 유일한 약점은 방호력을 늘리기 위해 추가장갑을 장착한 타입으로 정식명칭은 BMP-3M이라 부르고 있습니다.
[최근에는 부족한 장갑방호력을 커버하기 위해 증가장갑을 장착한 BMP-3M 형이 등장하고 있다. 이는 전체에 반응장갑을 방착한 것으로 적의 로켓병기뿐 아니라 30밀리급의 기관포등에도 방호능력이 있는것으로 알려져있다]
[방호력의 증가는 반응장갑의 장착뿐 아니라. 아레라 능동방호 시스템의 장착도 이루어지고 있는데 아레라는 적의 탐지 및 조준을 위한 레이져 나 전파신호등을 감지 자동으로 발연탄등을 발사 차체를 보호하는 소프트킬 보호 시스템 이다. 이것외에 하드킬 타입으로 개발된 것도 있는데 이는 날아오는 적의 대전차 미사일에 대해 파편탄이나 소형미사일을 발사 직접 요격하는 시스템이다. 이 분야에 관해서는 현재 러시아만이 실용양산화 하여 배치하고 있으며 최고의 기술을 가지고 있다]
[아레라 시스템의 센서의 모습 적의 레이져나 전파를 탐지하는 안테나 모쥴과 방어를 위한 역전파 (레이저) 방출장치와 발연탄등과 연계 적의 조준을 방해하는 시스템으로 구성되어 있다]
[방호력을 대폭 늘리고 조준능력을 향상시킨 BMP-3M의 모습]
제원
전투중량 : 18.7t
승조원 : 3명 + 기계화보병 7명
전장 : 7.14m
전폭 : 3.1m
전고 : 2.65m
엔진출력 : 500마력
최고속도 : 시속 70Km
항속거리 : 600Km
무장 : 2A70 100mm 저압포 1문, 2A72 30mm 기관포 1문, 7.62mm 기관총 3문, 3BUK12 포발사 대전차 미사일
[부품수 860개가 넘는다고 해서 엄청나게 어려운 킷이라고 생각할수도 있지만 이중 절반 가까운 부품이 연결식 궤도 부품이라 실제로는 부품분할이 매우 적은편이라 조립하기에는 어려움이 없습니다.]
제품자체는 앞서 리뷰한 #00364번 BMP-3 MICV 와 80% 이상 같은 구성입니다. 여기에 증가장갑 부품이 추가된 형태지요..
고로 별도의 리뷰는 하지 않고 추가된 부분만 소개하겠습니다. 지난 #00364번 BMP-3 MICV 리뷰를 못보신분은 아래 링크를 이용해주시길 바랍니다.
|
|

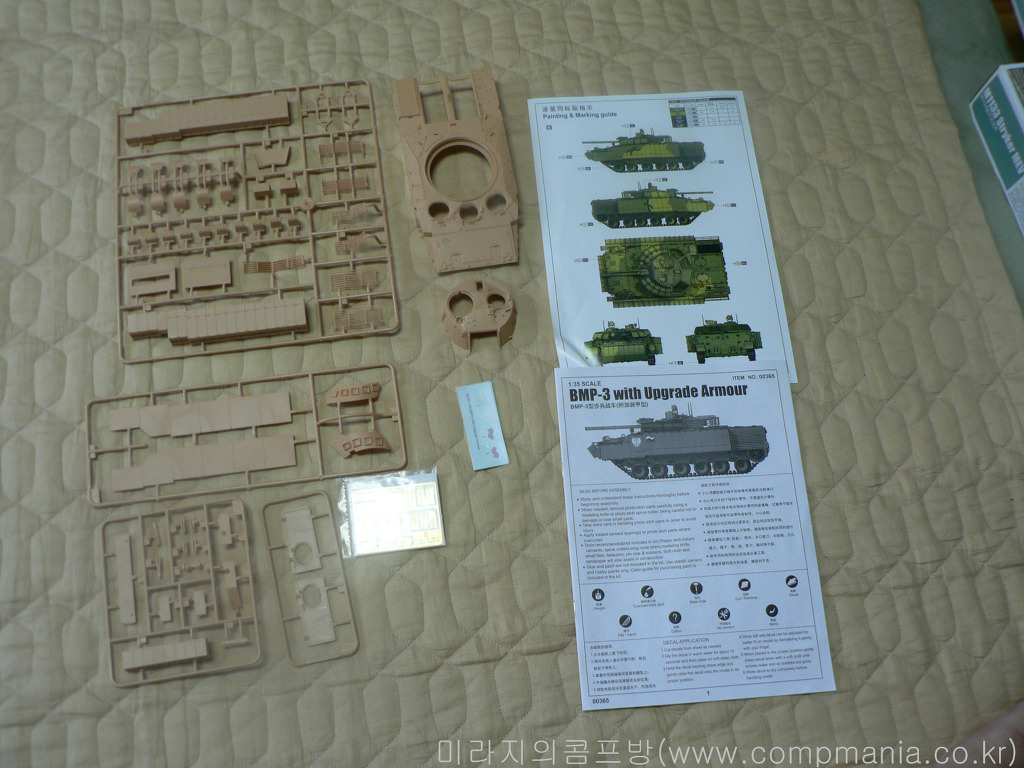

[이번에 추가된 부품은 이정도 입니다. 주로 증가장갑과 부품들 입니다.]

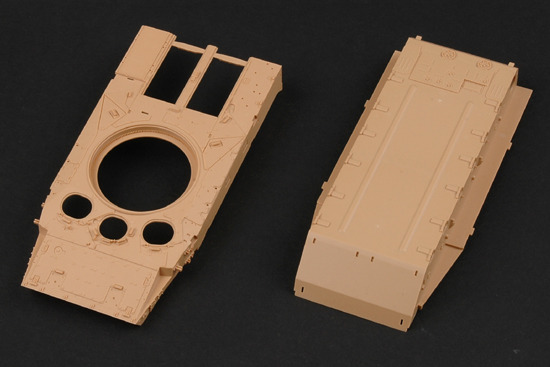

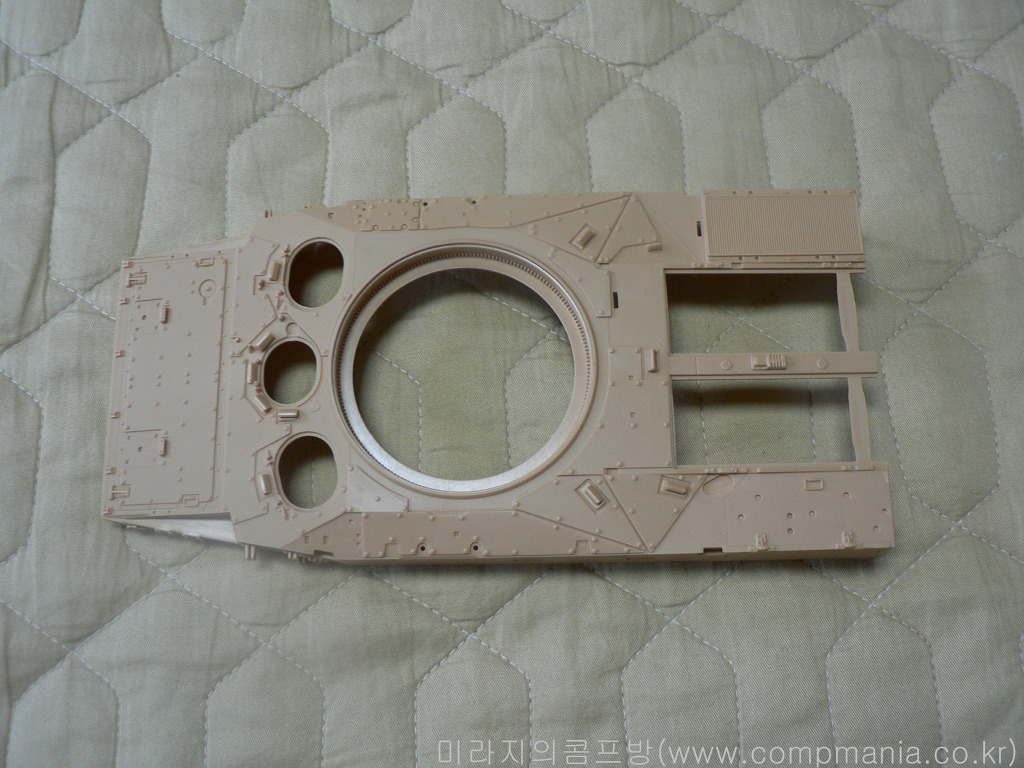

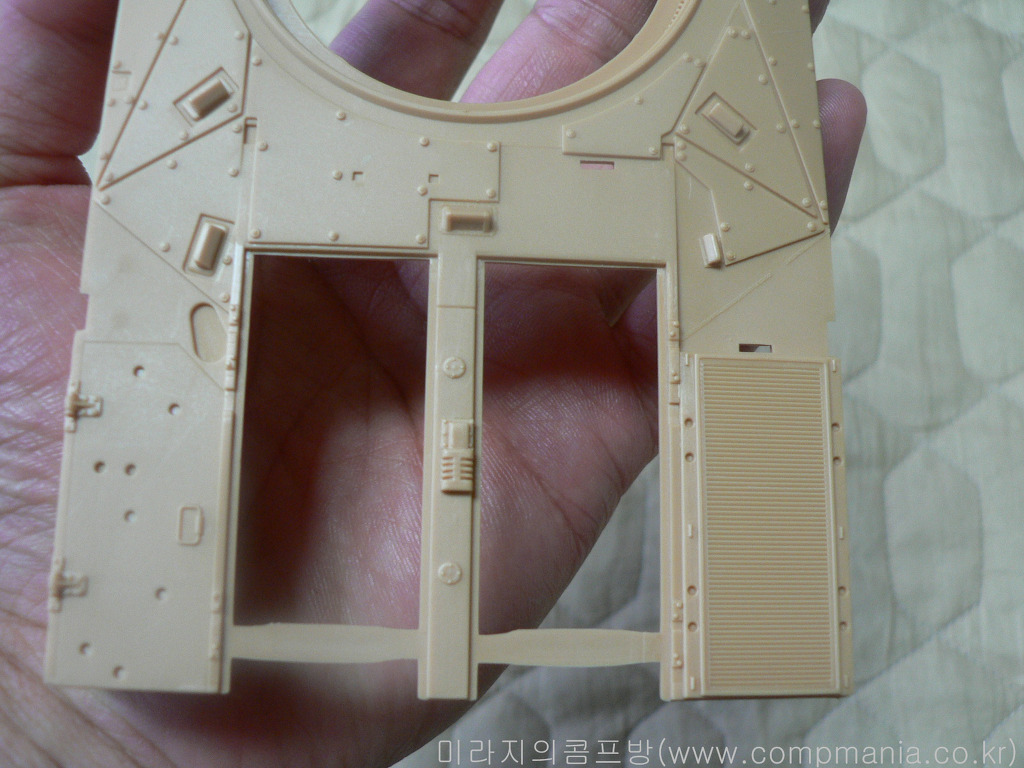

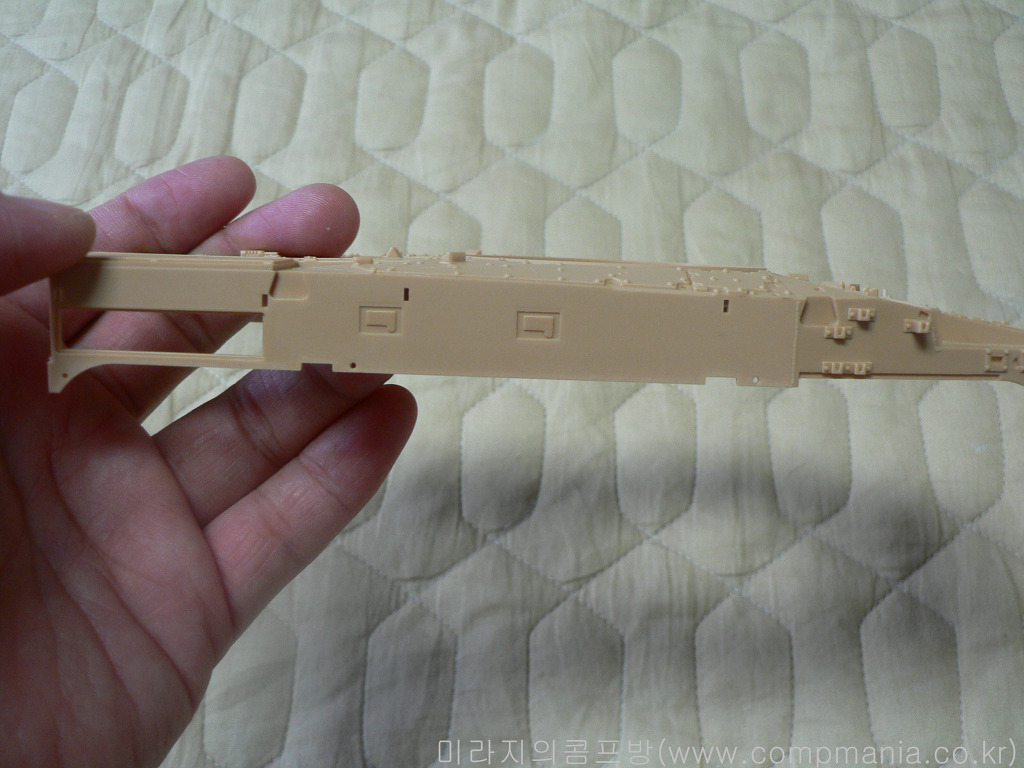

[차체중 상판부품은 이번에 새롭게 추가된 부품중 하나로 차체 전면에 추가장갑이 붙어있는것이 다르다]

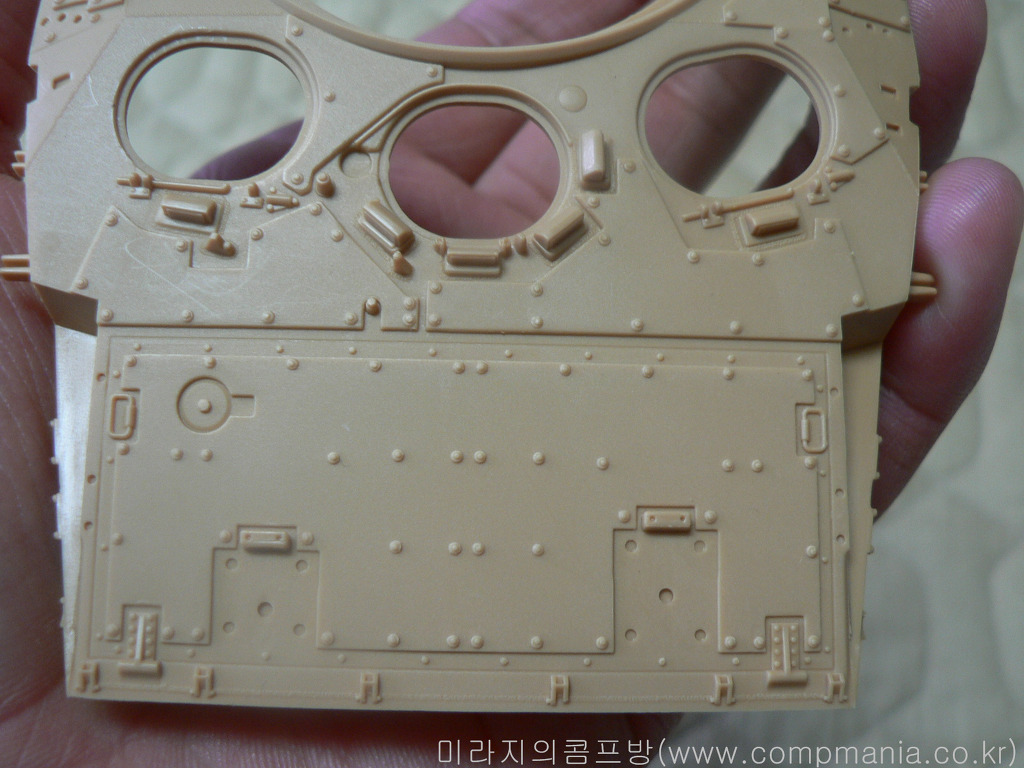

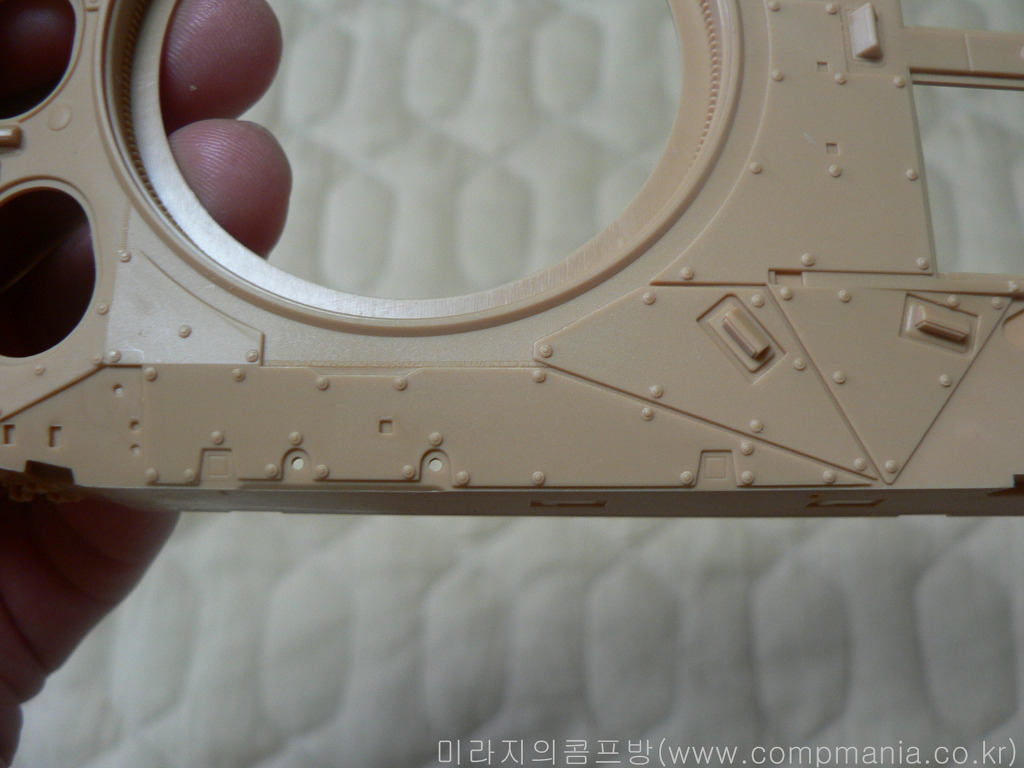

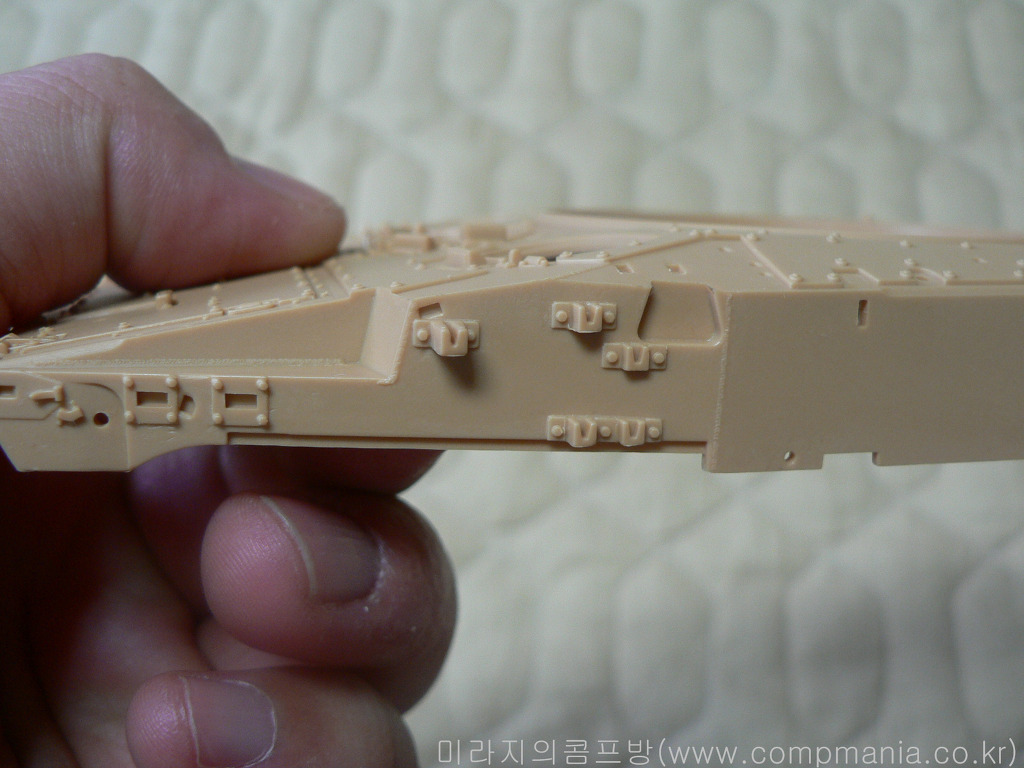

[용접선과 증가장갑을 장착하기 위한 어태치 부분이 정교하게 재현되어 있습니다.]

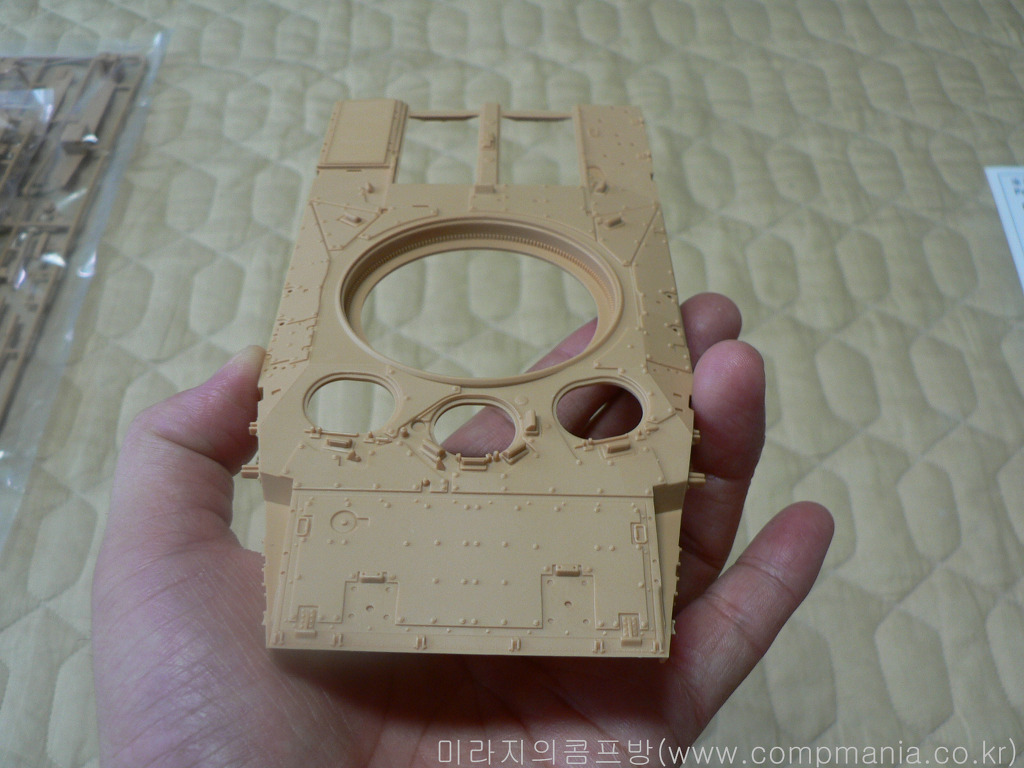

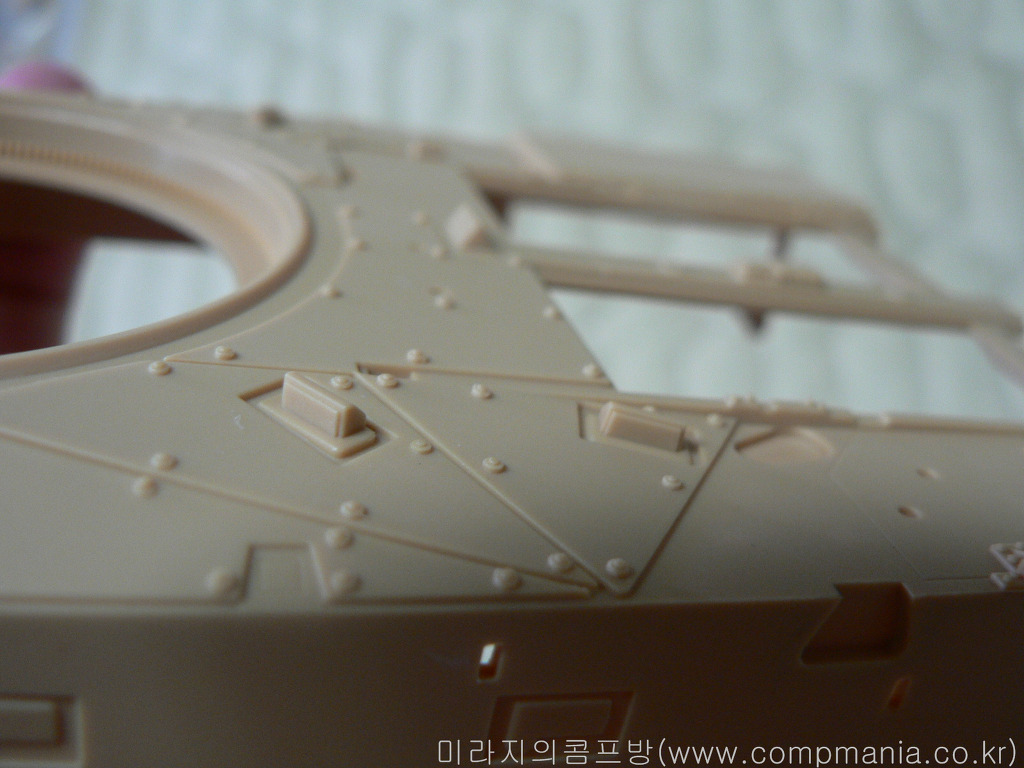

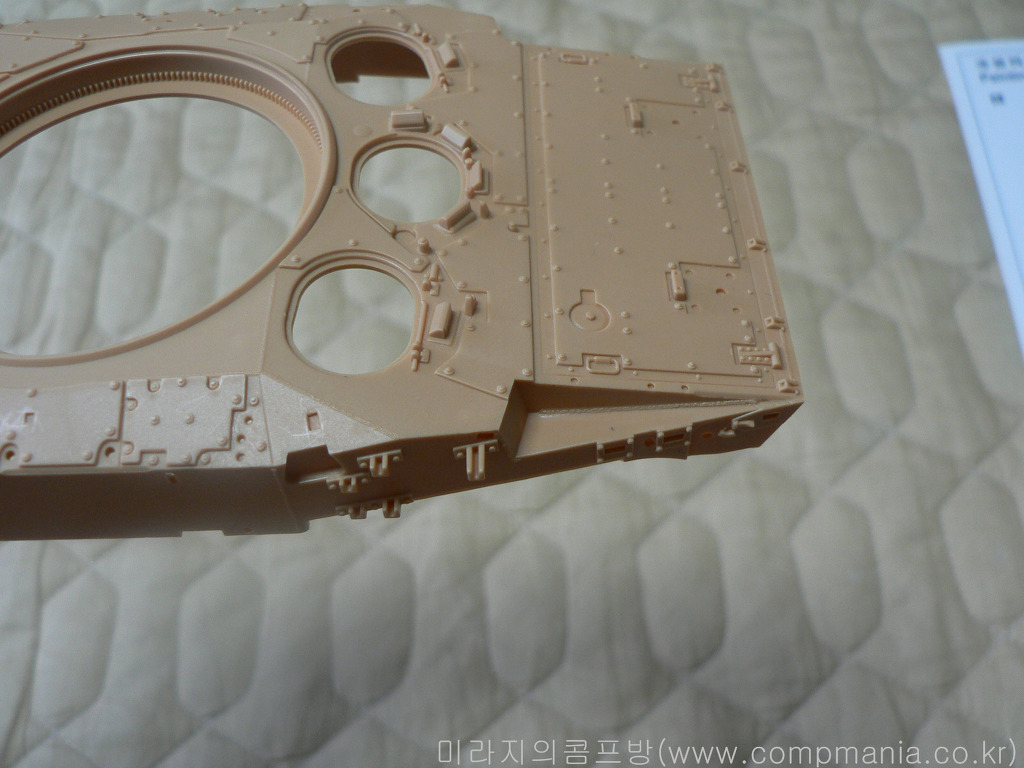

[여기저기 증가장갑이 추가된 모습을 빠짐없이 정교하게 재현하고 있다]

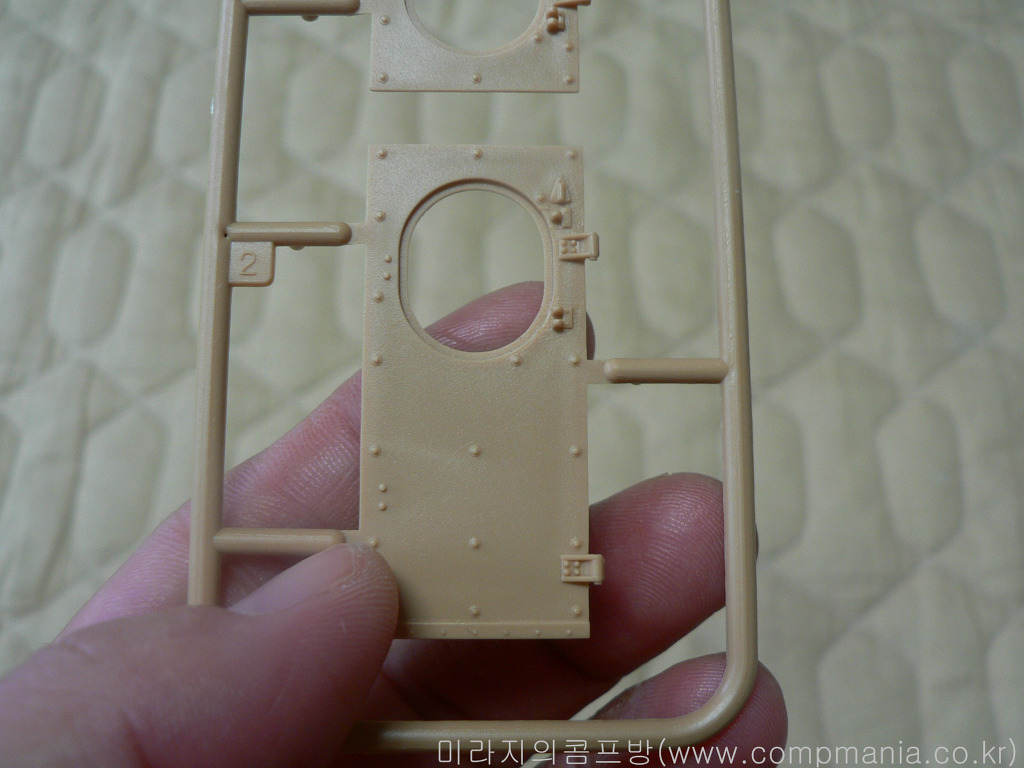

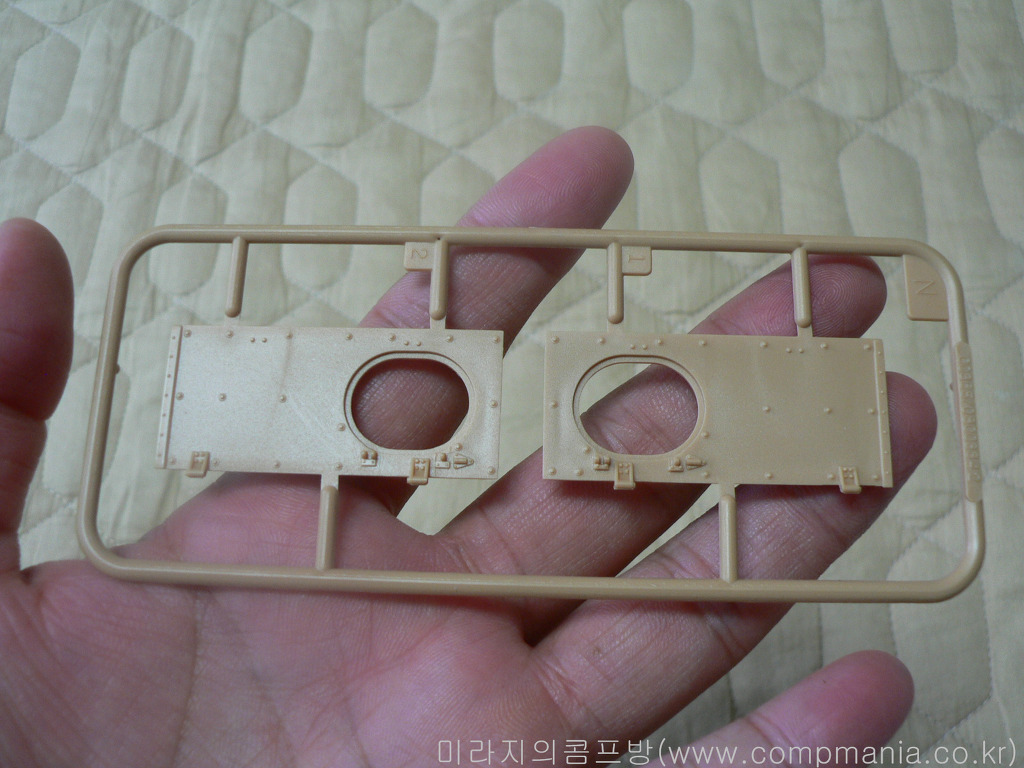

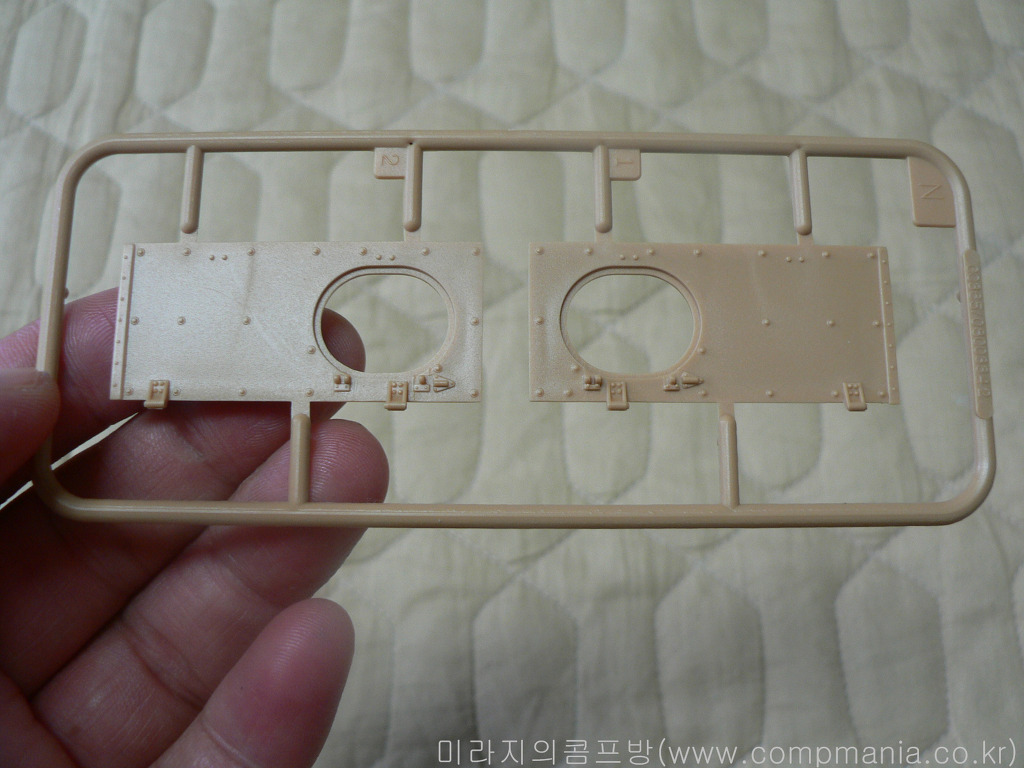

[변경된 상체에 맞게 상부헷치도 다른 부품이 들어 있다]
[M2 브래들리에 OIF 버젼이 있다면 BMP3 의 증가장갑형이 BMP-3M 이라 할수 있다 전차를 연상케 하는 중장갑의 모습이 마치 중세중갑주를 걸친 기사같은 느낌이다]
