안녕하세요~~ 미라지나이트 입니다.

민족 최대의 명절로 불리는 한가위도 이제 10여일 앞으로 다가왔네요.. 집앞이 서울 최대 재래시장인 청량리시장 앞이라 하루가 다르게 집주변에 밀리는 차량으로도 한가위가 다가왔음을 잘 느낄수 있습니다.

모든 오곡백과들을 거두어 드리는 한가위답게 시장에서도 한가위는 푸짐한 제품들이 쏟아지는데 올해 모형시장에는 꼭 그런것은 아닌듯 싶네요..

아카데미에서 올해 한가위에는 달랑 이 제품만 내놓고 때울거라고 합니다.

바로  #12117 번 U.S. ARMY RQ-7B UAV 이란 제품 입니다.

이라크에서 활약한 무인정찰기 RQ-7 Shadow 200



이라크에서 활약중인 새도우200 단거리 무인정찰기는 RQ-2 Pioneer와 RQ-5 Hunter로부터 발전한 무인기입니다.

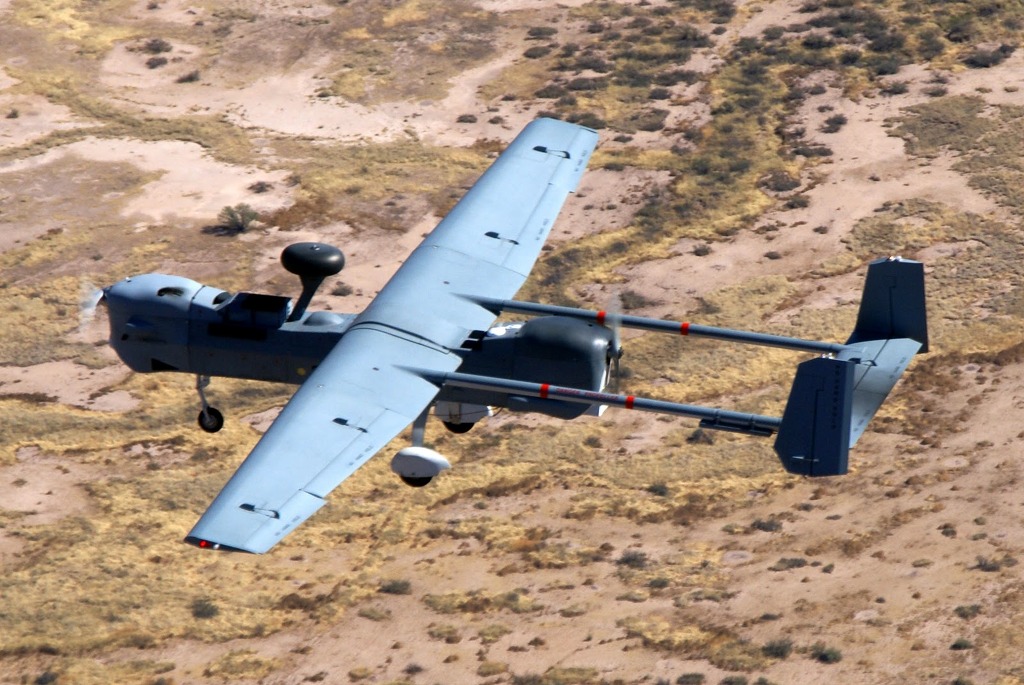

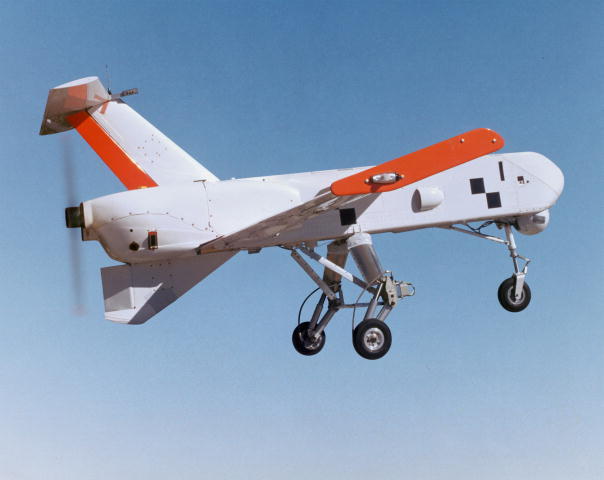

[RQ-2 Pioneer(상)와 RQ-5 Hunter (하) 의 모습]

2004년 3월 미육군은 33대를 발주하였으며 총 44대를 장비할 예정입니다.

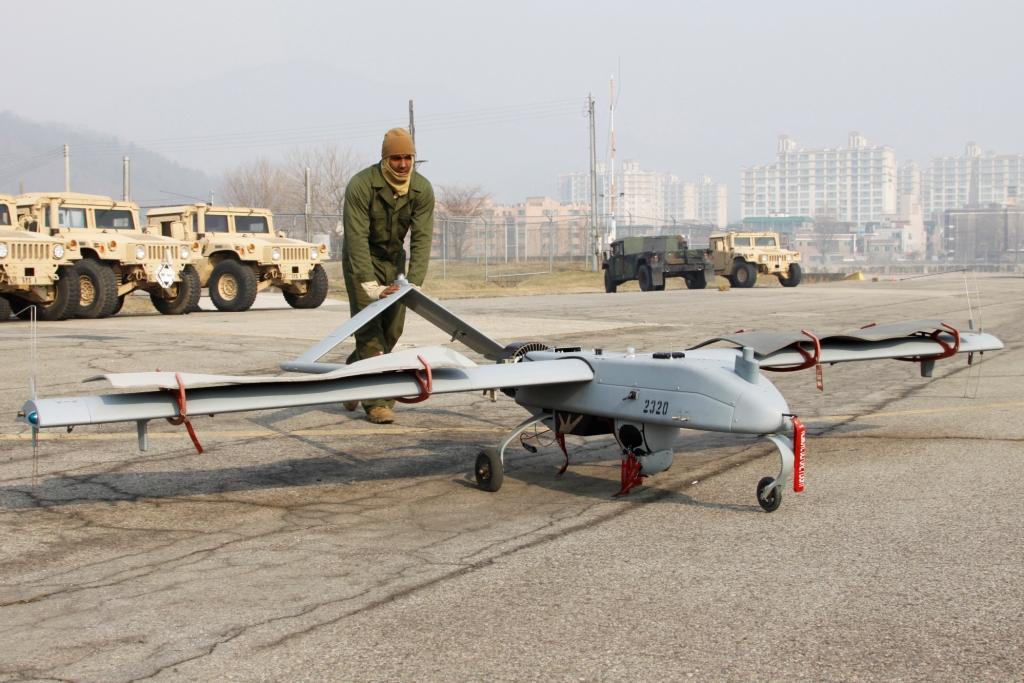

지난 10월 16일 주한미군이 비무장지대(DMZ) 상공에서 대북정보 수집을 위해 지난 달 도입한 무인정찰기(UAV) "새도우"가 동두천시 신천 제방에 추락하여 전 세계 지역에서 새도우 200의 운항을 전면 중단시켰으며, 주한미군도 10월 21일 오전 동두천 캠프 모빌에서 예정된 새도우 200의 설명 행사도 취소한 바 있습니다.



한쪽 날개가 4m에 달하며 무게 27㎏ 무게의 감시장비를 적재할 수 있는 이 무인항공기는 원격조정을 통해 지상 3~4㎞ 상공에서 활동하며,

실시간으로 본부에 정보를 제공할 수 있습니다.



동아닷컴 인용 ;

저고도는 대개 헬기가 날아다니는 1만5000피트(4.5km) 이하의 하늘을 말하는데 이곳은 공군이 아니라 육군이 관할하는 공역(空域)이다.

이 공역은 고도가 너무 낮아 정찰기를 띄우면 방공미사일이나 대공포를 맞고 격추될 가능성이 높다.

이런 이유로 저고도용 정찰기에는 무인화가 더욱 절실했다.



이에 따라 미국에서 개발된 것이 섀도(Shadow)-200이라는 무인정찰기다.

이 무인기는 기체가 섬유질로 돼 있어 레이더에 잘 잡히지 않는다.

또 크기가 대형 승용차 정도로 작은 편이라 6000피트(1.8km) 넘게 올라가면 육안으로도 잘 보이지 않아 대공포를 피할 수 있다.



육군은 이곳저곳으로 옮겨다니며 작전하므로 활주로가 있어야 하는 무인기는 활용할 수 없다.

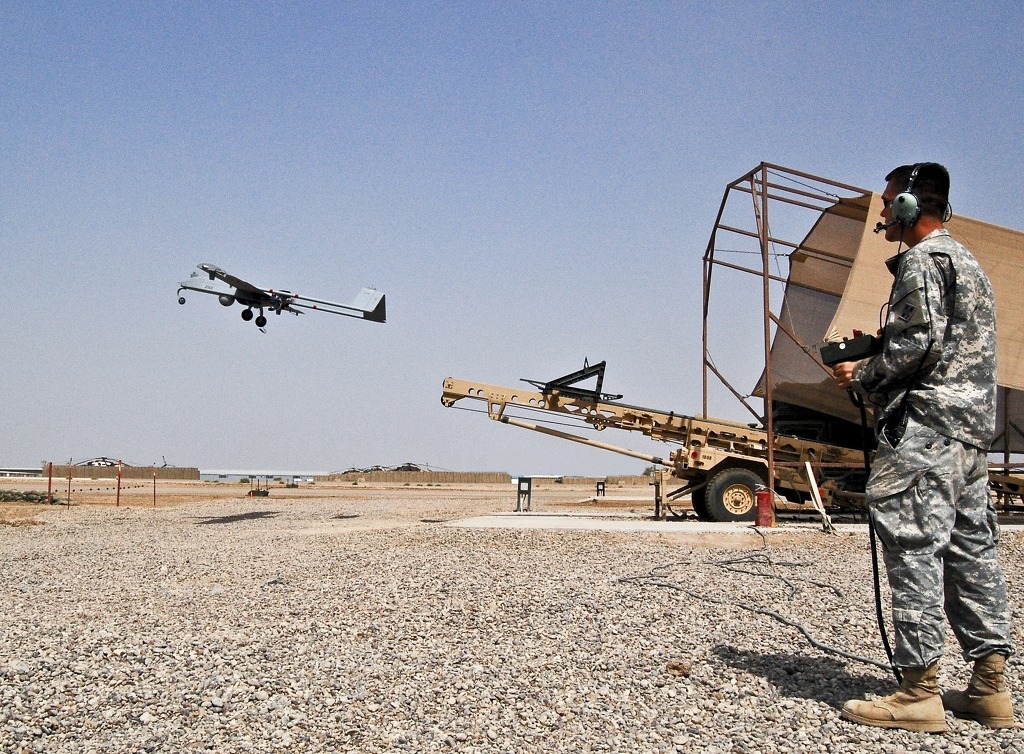

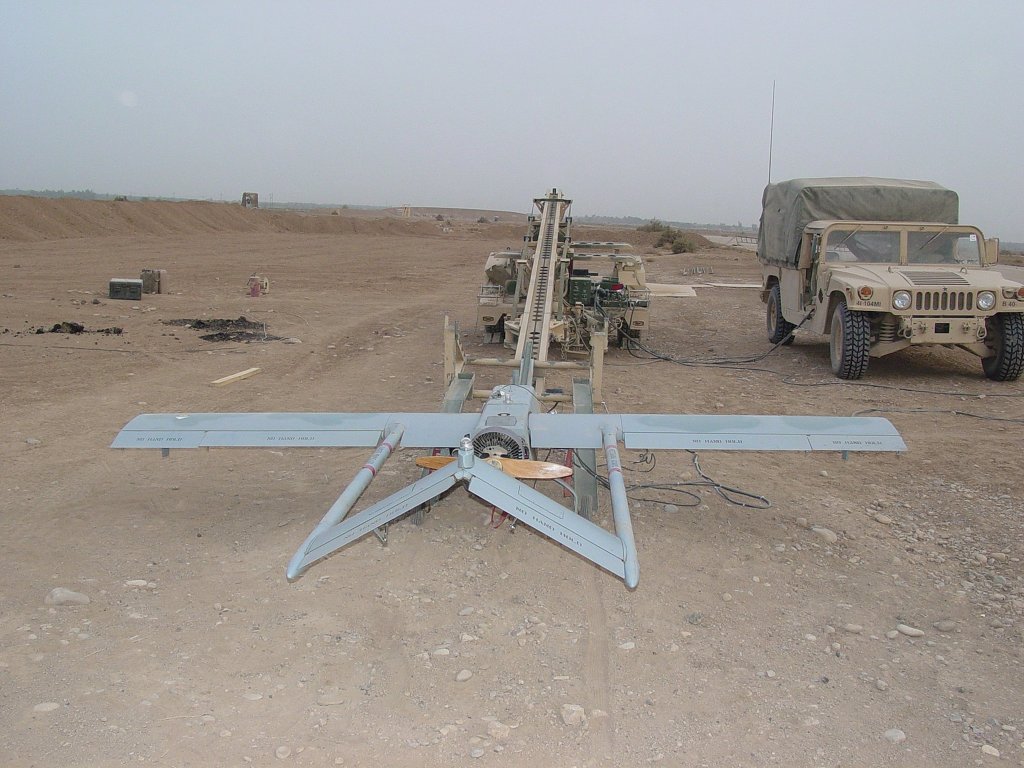

따라서 섀도-200은 트럭에 탑재한 발사대에서 발사되도록 개발됐다.



발사대란 섀도-200이 충분한 양력을 받을 수 있도록 강하게 발사해주는 장치다.

그리고 돌아올 때는 낙하산을 이용해 풀밭 등 평지에 착륙한다.

섀도-200에는 적외선카메라가 탑재되는데 이 카메라는 방송용 ENG 카메라보다 약간 떨어지는 화질로 적진의 모습을 생중계한다.

육군은 실시간으로 적진을 살펴볼 수 있는 것이다.



이러한 성능을 갖춘 섀도-200은 5~6시간 동안 비행할 수 있으므로 넓은 범위를 정찰할 수 있다.

정찰 심도(深度)가 매우 깊다 보니 이 무인정찰기는 작전 반경이 넓은 군단이나 사단에서 활용한다.

현재 한국도 섀도-200과 비슷한 성능을 가진 무인정찰기 ‘비조(飛鳥·나이트 인트루더-300)’를 생산해 전방의 주요 육군 군단에배치하고 있다.

[한국군이 사용중인 섀도-200과 비슷한 성능을 가진 무인정찰기 ‘비조(飛鳥·나이트 인트루더-300) 의 모습]

한쪽 날개가 4m에 달하며 무게 27㎏ 무게의 감시장비를 적재할 수 있는 이 무인항공기는 원격조정을 통해 지상 3~4㎞ 상공에서 활동하며,

실시간으로 본부에 정보를 제공한다.



RQ-7A 제원:

Length 3.40 m (11 ft 2 in)

Wingspan 3.89 m (12 ft 9 in)

Height 0.91 m (3 ft 0 in)

Weight max: 149 kg (328 lb); empty: 75 kg (165 lb)

Speed max: 227 km/h (141 mph); cruise: 120-156 km/h (75-97 mph)

Ceiling 4570 m (15000 ft)

Range 125 km (67 nm)

Endurance 5 h

Propulsion UEL AR-741 rotary engine; 28.3 kW (38 hp)

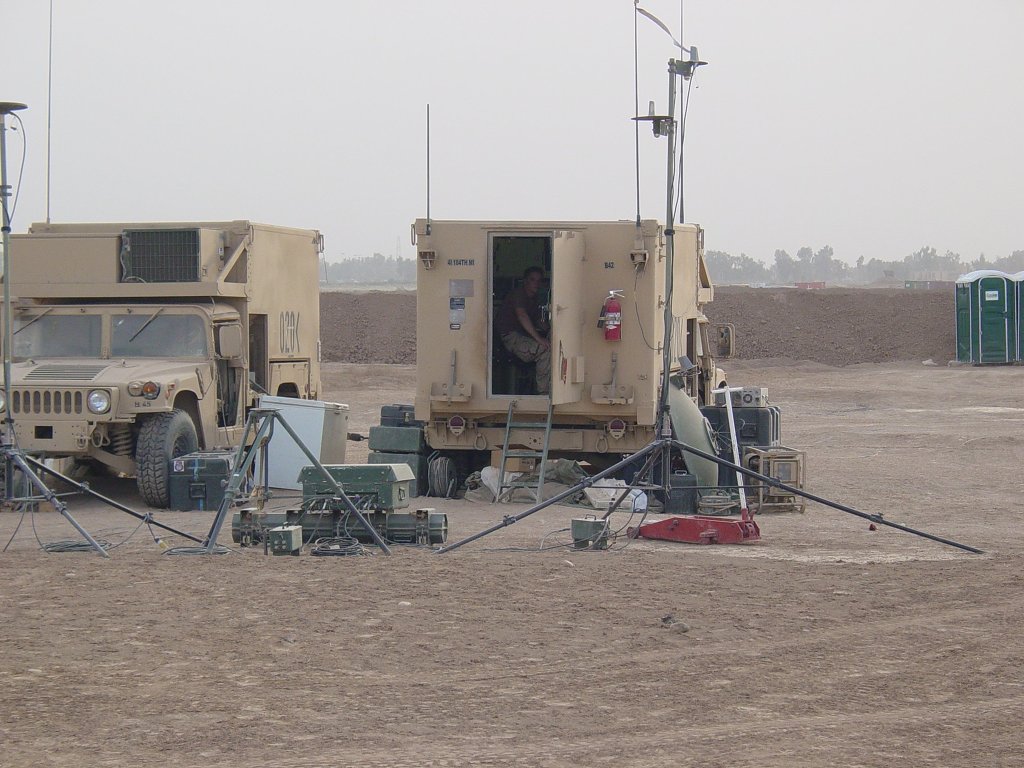

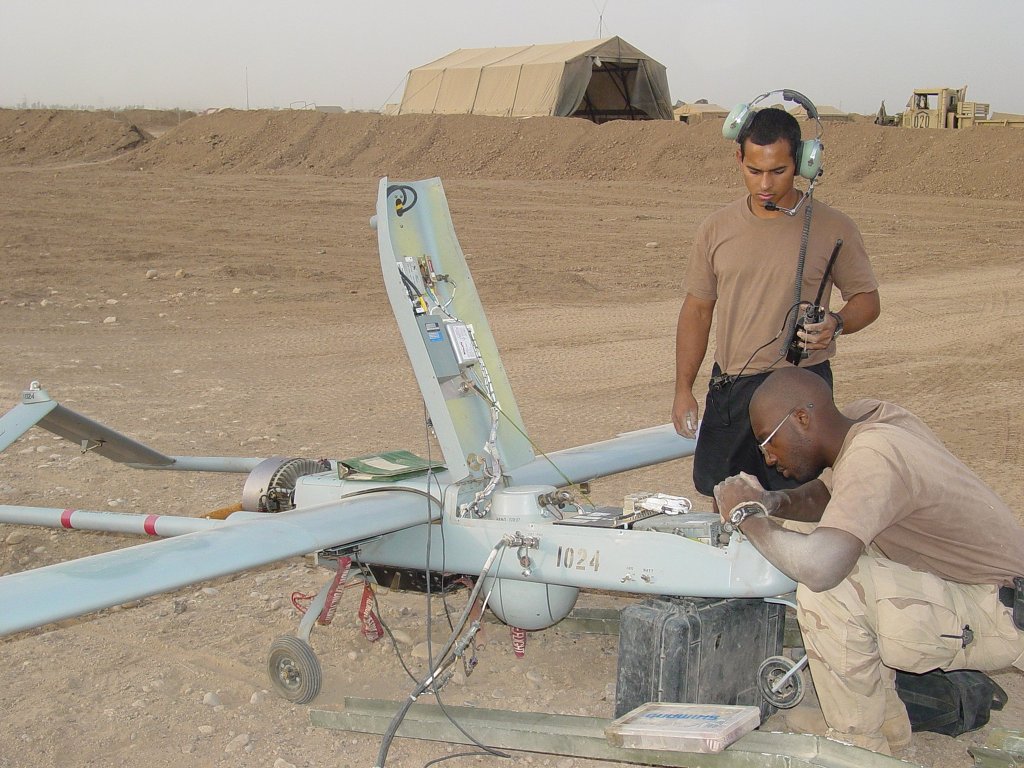

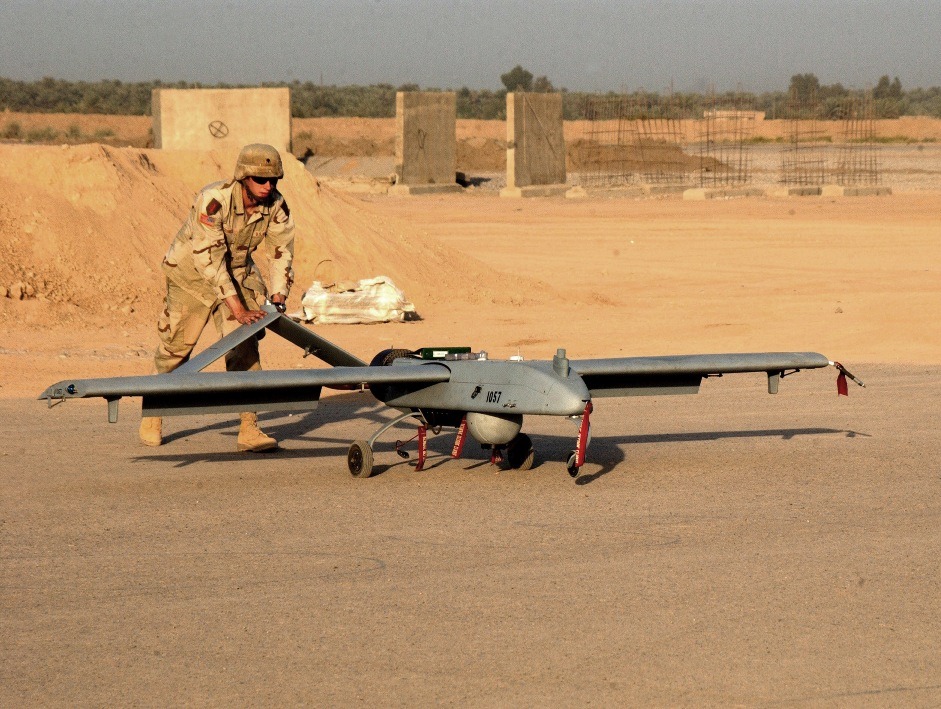

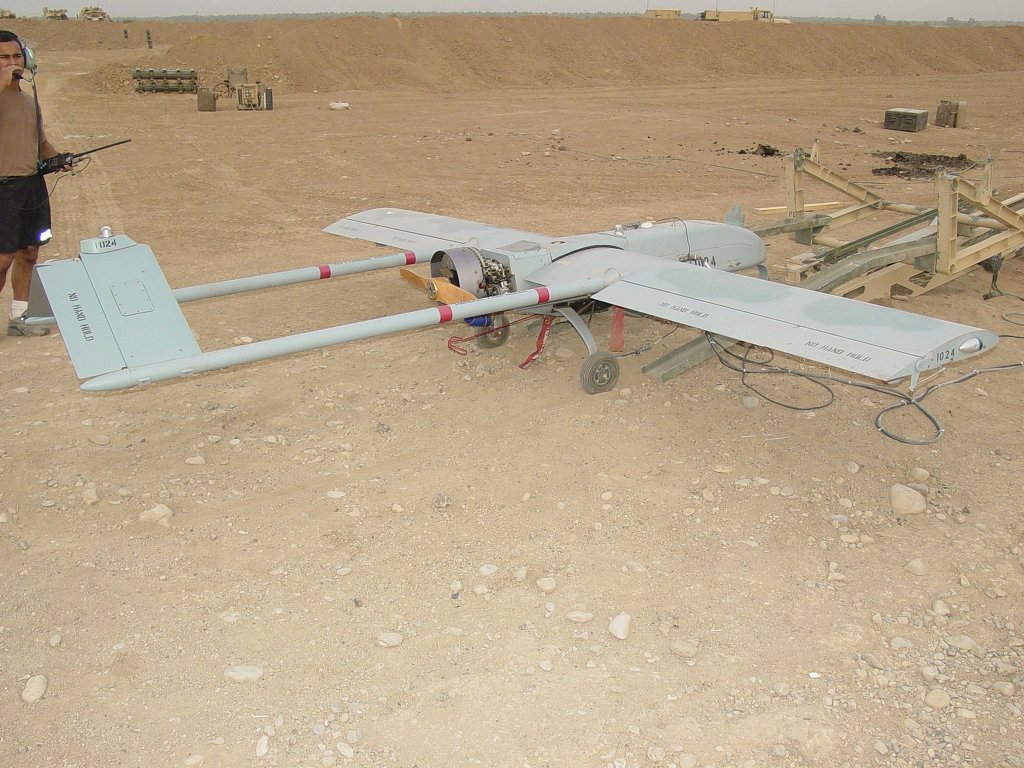

이라크에서 활약하는 미육군 RQ-7 Shadow UAV

이라크에서 활약중인 무인정찰기 입니다.

현재 미육군이 운용하는 무인기는 다음과 같습니다

RQ-1 Predator, RQ-2 Pioneer, RQ-3 Dark Star, RQ-4 Global Hawk, RQ-6 Outrider, RQ-7 Shadow2005

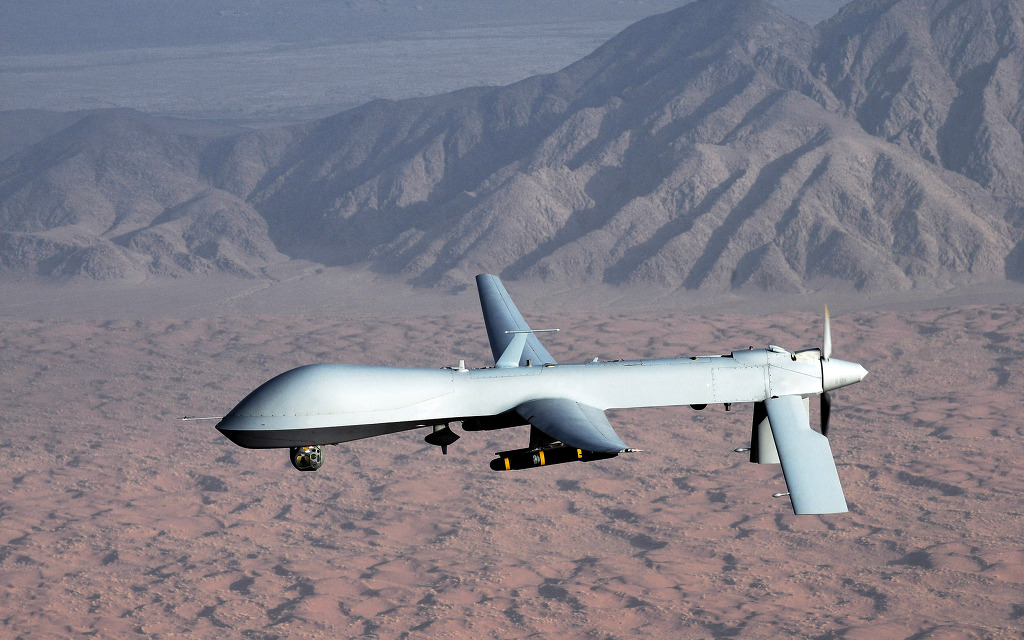

[RQ-1 Predator]



[RQ-2 Pioneer]

[ RQ-3 Dark Star]

[RQ-4 Global Hawk]

[RQ-6 Outrider]

[ RQ-7 Shadow2005]

개 요

미 육군이 운용 중인 Shadow 200 전술 무인기를 정보 수집용으로 운용하기 위한 개량작업 진행 중



SHADOW 200 일반사항

전 장(FT) 11.2

전 폭(FT) 12.8

운용고도(FT) 15,000

최대속도(KTS) 128

작전반경(NM) 43

체공시간 8 HR

ㅇ 임무 : 정찰, 감시 및 표적 획득

ㅇ 특징 : 소형, 복합소재 사용으로 스텔스성 보유

개량중점

ㅇ 통신/전자 및 신호정보 수집용 장비 탑재

ㅇ 레이더/통신 jammer 탑재



기대효과

ㅇ 지형 차폐지역 및 전장지역 내 정보수집 가능 - * 적 위치 파악, 통신 감청 등

ㅇ Jammer를 탑재할 경우 전자전기로 운용 가능

전 망

ㅇ 2002년 : 개발 프로그램 시작

ㅇ 2007년 : 작전배치 예정

이상 공군 홈페이지에서 가져왔습니다.

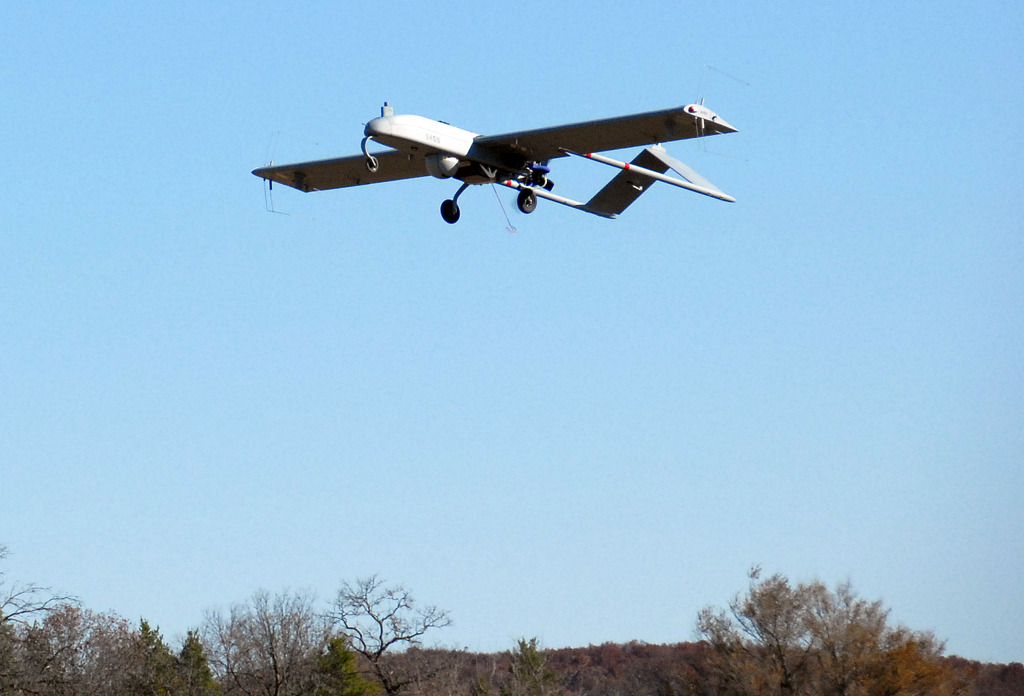

RQ-7B Shadow

Production of Shadow aircraft shifted to a generally improved RQ-7B variant in the summer of 2004. The RQ-7B features new wings increased in span by 91.4 centimeters (36 inches); the new wings are not only more aerodynamically efficient, they are "wet" to increase fuel storage for greater range and endurance. Endurance has been increased to 6 hours, and payload capability has been increased to 45 kilograms (100 pounds). After reports from Iraq that engines were failing, in 2005, the Army's UAV project manager called for the use of 100LL, an aviation fuel, rather than the conventional 87 octane mogas. Avionics systems have been generally improved, and the new wing is designed to accommodate a Tactical Common Data Link (TCDL) when that system becomes available.

Shadow 600

AAI has also built a scaled-up Pioneer derivative known as the "Shadow 600". It also resembles a Pioneer, except that the outer panels of the wings are distinctively swept back. A number of Shadow 600s are in service in several nations, including Romania

General characteristics

Primary function tactical reconnaissance for ground maneuver forces

Contractor AAI Corporation

Payload POP-200/300 27 kg (60 lb)

Length 3.4 m (11.2 ft)

Wingspan 3.9 m (12.8 ft)

Height 1 m

Weight 375 lb (154 kg) fueled and oiled

Fuel capacity 44 L of 87 octane gasoline, also capable of 100LL Avgas (with few modifications)

Power plant UAV Engines 741

Speed normal operating range 60 to 110 knots (110 to 200 km/h)

Ceiling 15,000 ft (4,600 m) MSL

Maximum endurance 4 hours (6 hours for RQ-7B)

Range 50 km (27 nautical miles) with a single GCS and up to 125 km with a pair of GCSs

아카데미가 올해 숨기고(?) 있는 시크리트 아이템중 하나인 RQ-7B SHADOW2000 이 올 한가위를 맞이해 담주정도에 풀립니다.

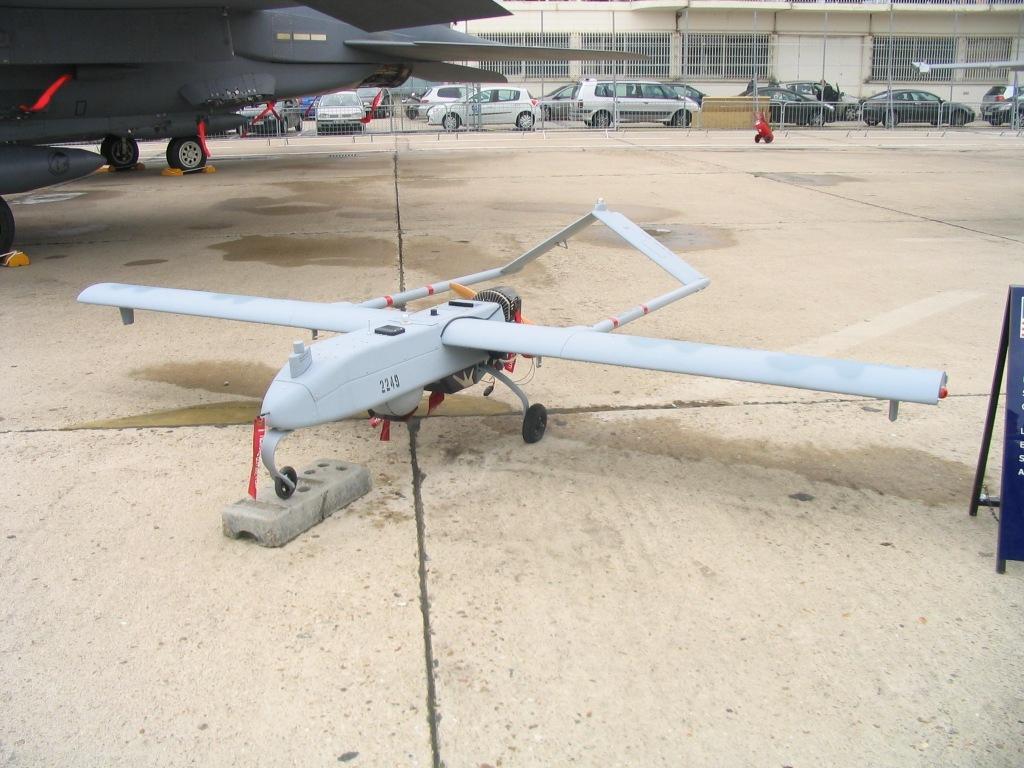

RQ-7B SHADOW2000 은 현재 미군이 사용하는 다양한 종류의 무인정찰기중 중대급 이상에서 사용하는 중형 무인정찰기 입니다.

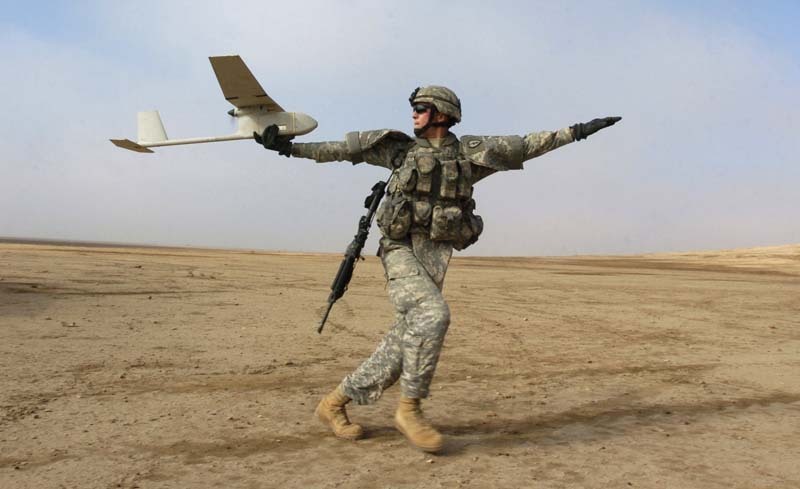

[최근 각국의 군에서는 정찰용으로 무인정찰기를 널리 활용중이다 최신 전쟁영화에서 자주 보이는 Raven B (RQ-11B)처럼 투척하여 사용하는 작은 UAV도 있지만..]

[중대급 정도되면 5~6시간 이상을 비행할수 있는 중형 UAV를 사용하는데 RQ-7B 쉐도우 2000은 그 대표적인 중형 UAV중 하나이다]

이외의 제품이라 놀라움을 금치 못하고 있는데, 분류를 어느쪽에 할까 (인형으로 봐서는 인형류로 분류가 가능하나 무인정찰기도 항공기의 일종으로 일간 에어로 쪽으로 분류 했습니다.) 난감했지만 일단 비행기로 봐서 에어로 제품으로 분류했습니다.

제품은 신금형으로 인형은 국내의 모 원형사가 만들었다고 하네요.. 구성은 RQ-7B SHADOW2000 1대와 운용 요원 2명 구성으로 소비자가격은 12,000원 이라고 합니다.

인형외에 복잡한 현미군의 위장복을 재현하기 위한 데칼이 추가된다고 합니다.

꽤 독특한 아이템으로 작은 비넷으로 만들기 좋을듯 한 제품이네요.. 출시는 21~23일쯤 이라고 합니다.

2012년 9월21일 출시예정 권장소비자가격 12,000원 판매처 미라지의 콤프방 (www.compmania.co.kr)
