안녕하세요~~ 미라지나이트 입니다.

화창한.. 그리고 전형적인 가을아침이네요.. 다들 편히 주무셨는지요..?

요즘 잇따른 여름휴가다 추석휴가로 리뷰가 좀 뜸했는데 다시 새각오를 가지고 달려볼까 합니다.

어제 아카데미 10월 신제품 소식을 알려드렸는데.. 이중 10월 출시예정인 UH-60 블랙호크의 최신 특수임무 기체인 MH-60S를 보고 급히 공방을 뒤져봤습니다.

1/35th 12120. USN MH-60S "HSC-9 Trouble Shooter"출시 소비자가격 45,000원

[간만에 등장하는 아카데미의 35 스케일 헬기 제품이 준비되어 있다고 합니다. 놀랍게도 UH-60 블랙호크의 최신 특수임무 기체인 MH-60S 가 나온다고 하네요..]

자제한 내용은 아래링크 참고

10월 출시 아카데미 신제품 소식들...

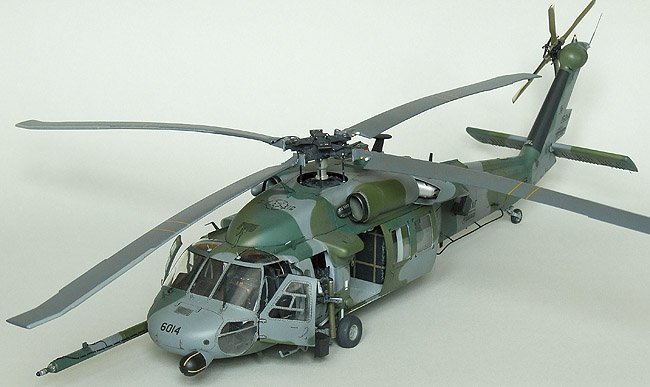

오전에 원판격인 2201번 Sikorsky UH-60L Black Hawk 제품을 소개해드렸는데 이어 바리이에션 제품인 2201 Sikorsky MH-60G Pave Hawk 제품을 소개합니다.

UH-60

폴아웃3의 .44 리볼버 유니크 무기인 블랙호크는 이쪽으로

사진은 미 공군의 탐색 구조용 HH-60G 페이브 호크.

1 제원
2 개발의 배경
3 특징 및 운용현황
4 블랙 호크 다운?
5 각종 파생형 일람

1 제원

탑승인원: 2명
수송인원: 14명
전장: 19.76m
메인로터지름: 16.36m
전고: 5.13m
전폭: 2.36m
메인로터면적: 210m²
중량: 4.819/9.98/10.66t(비무장/표준무장/중무장)
엔진: 제너럴 일렉트릭 T700-GE-700/701C 터보샤프트
엔진출력: 1890kW
속도: 278/295km/h(순항/최대)
전투반경: 592km
항속거리: 2220km
최고고도: 5790m
상승속도: 3.6m/s
로터중량(Disk loading, 로터면적 대비 중량): 35.4 kg/m²
톤당출력: 158W/kg
무장[1]: M2HB 50구경 중기관총, M134 7.62mm 미니건, FN MAG 다목적 기관총, M60 다목적 기관총, 히드라 로켓탄, 헬파이어 미사일, M61 발칸포

2 개발의 배경

UH-60 블랙 호크.
미국 육군이 베트남전의 UH-1의 문제점을 해결하기 위한 다목적 전술 수송기 체계(UTTAS - Utility Tactical Transport Aircraft System) 사업으로 개발된 기체이다. 애칭인 '블랙 호크'는 서부시대 인디언 부족의 추장 이름이다.

[UH-60 블랙 호크는 미육군이 베트남전의 UH-1의 문제점을 해결하기 위한 다목적 전술 수송기 체계(UTTAS - Utility Tactical Transport Aircraft System) 사업으로 개발된 기체이다. 애칭인 '블랙 호크'는 서부시대 인디언 부족의 추장 이름]

베트남전에서, 헬기의 가능성과 한계를 몸으로 체험해본 미국은 UH-1의 단맛 쓴맛을 모두 본상태로써 다음과 같은 헬기를 구상한다.

맨날 엔진이 하나라 쳐맞으면 추락하니 엔진 하나 더달았음 좋겠음. 유압계통도 하나 더...
라이코밍엔진 후달리니 좀 다른걸 달았음 좋겠음.
속도 좀 올리고 사람좀 더탔음 좋겠음.
다목적으로 이리저리 굴릴 수 있고 캐빈 좀 컸음 좋겠다..
최전선에서 굴릴꺼니 방탄도 좀 돼야지.

이때 제너럴 일렉트릭에서 현재 헬기 엔진의 대부분을 장악하고 있는 T700 시리즈 개발에 성공하고, 아오 이참에 헬기 새로 뽑아야지하는 생각으로 1972년에 UTTAS의 요구 사항을 발표함으로써 프로젝트가 시작되었다.

보잉-버톨(Boeing-Vertol)과 시코르스키(Sikorsky)에서 각각 YUH-61과 YUH-60으로 입찰했는데, 보잉은 모델 179 설계안을, 시코르스키는 S-70 설계안을 제출한다. 여기서 시코르스키가 승리하여 UH-60으로 제식명을 달고 79년부터 미군에 배치된다.

[모든 호크들의 어머니인 시콜스키사의 S-70 민간용 중형헬기로 설계된 이 기체에서 유명한 블랙호크를 비롯한 씨호크들이 파생되었다. S-70은 지금도 중형헬기중 가장 인기있는 기체지만 그넘의 비싼 가격때문에.. 주로 민간용 VIP 수송용으로 자주 애용된다]

이때 미 해군도 노후화된 함상 다목적 헬기인 LAMPS Mk.1인 SH-2 Sea Sprite를 대체할 헬기를 발주했는데, 여기서도 S-70 설계안이 보잉을 누르고 승리하여 보잉은 군용 헬리콥터는 오직 CH-47 치누크 하나만 믿고가게 된다.

3 특징 및 운용현황

UH-60은 4명의 승무원과 11명의 완전무장 병력을 싣거나 다양한 화물을 싣고 격렬한 전투에 투입될 수 있는 헬기로서, UH-1이 가능성을 보여줬다면, UH-60은 중형 헬기의 완성이라 볼 수 있는 모델로 그만큼 다양한 임무에 적응할 수 있는 능력, 신뢰성과 수송능력 등으로 미군도 차기 다목적 수송헬기의 개발을 취소하고 블랙호크를 개량하여 사용하기로 하였다. 그외 해군용 시 호크, 특수전용 페이브 호크 , 해안경비대에서 쓰는 인명구조용 제이 호크, 해병대 소속 대통령 전용헬기인 '머린 원' 등 파생형이 많다.
Mi-8의 정신없고 혼란한 파생형 라인업에 비하면 아주 간결하다.

[UH-60은 4명의 승무원과 11명의 완전무장 병력을 싣거나 다양한 화물을 싣고 격렬한 전투에 투입될 수 있는 헬기로서, UH-1이 가능성을 보여줬다면, UH-60은 중형 헬기의 완성이라 볼 수 있는 모델로 그만큼 다양한 임무에 적응할 수 있는 능력, 신뢰성과 수송능력 등으로 미군도 차기 다목적 수송헬기의 개발을 취소하고 블랙호크를 개량하여 사용하기로 하였다. 그외 해군용 시 호크, 특수전용 페이브 호크 , 해안경비대에서 쓰는 인명구조용 제이 호크, 해병대 소속 대통령 전용헬기인 '머린 원' 등 파생형이 많다]

UH-60 블랙호크는 UH-1의 교훈에 힘입어 좀더 넓은 캐빈공간을 갖추었으며 여기에 최대 14명의 완전무장한 병력이나 화물을 수송할수 있는 넓고 우수한 출력의 엔진을 가지고 있다

기본무장으로는 UH-1의 교훈을 살려 양문옆으로 M-60 1정씩 두정을 기본 장착하지만 FN-MAG 나 M-240G 등으로 교체도 가능하며 최근에는 이보다 강력한 7.62밀리 미니건을 도어건으로 장착하고 있는것이 많이 목격된다 (아래)

현재 2,600대가 넘게 생산된 항공기로써 그동안 투입된 실전들이 능력을 증명한다. 1983년 그라나다 침공작전 이후 모든 미군의 작전에 투입중.

한국군도 대한항공에서 약 130여기를 면허생산하여 주 사용국가중 하나. 한국군은 UH-60 시뮬레이터를 국산화 하기도 하였다.

[한국군도 대한항공에서 약 130여기를 면허생산하여 주 사용국가중 하나. 한국군은 UH-60L에 해당되는 P형을 라이센스 생산하여 잘 사용중이다.]

[한국군의 UH-60P형은 미육군의 최신 개량형 모델인 UH-60L에 해당되는 기체이나 미군기체에 없는 기수 부분의 적외선항법장치등이 추가된것이 다르다 하지만 미군 기체가 꾸준히 개량되어온것에 비해 한국군의 P형은 초기형태 그대로 이라 성능은 많이 차이가 난다]

[한국공군도 UH-60을 도입하고 있는데 주로 VIP 수송용으로 애용중에 있다]

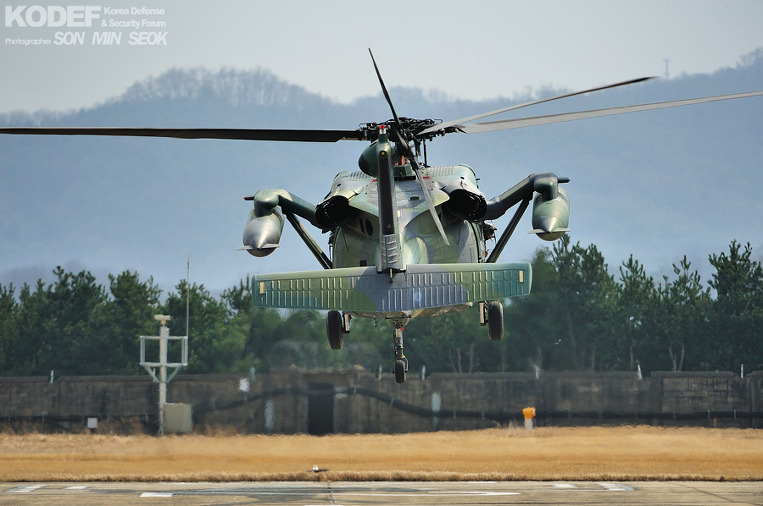

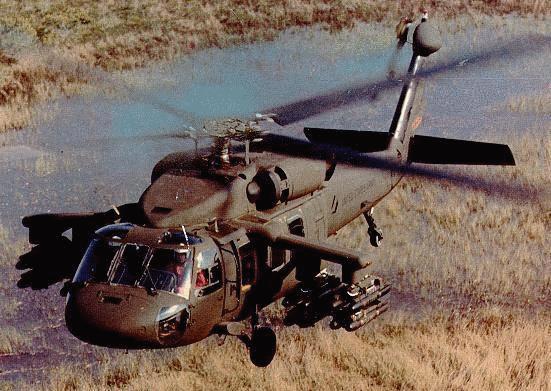

[한국군의 UH-60P 일부 후기형기체에는 가진의 외부무장파일런장비 (The External Stores Support System (ESSS)) 장착이 가능하며 그로인해 외부연료탱크를 비롯 헬파이어 및 다양한 추가무장이 가능하다. 이들 기체는 위급시에 공격헬기 및 근접지원임무로도 사용이 가능하다]

[한국군의 차기 중형헬기에는 UH-60에 외부부장능력을 가진 일명 암드호크로 도전을 했으나 아깝게도 낙마..이는 구소련의 HIND-E형과 비슷한 개념으로 동기종을 사용중인 한국군에 유지비가 적게 든다는 장점이 있으나 화력덕후 한국육군이 바라는건 이런게 아닌 오직 아팟치뿐!!]

[헬기의 절대무족에 시달리고 있는 한국해군에서도 소량의 UH-60P형이 사용중이다. 배만 덩그런히 만들어놓고 정작 여기에 굴릴 헬기 살돈이 없는 한국해군에서는 가끔 이착륙훈련을 위해 독도함에 주기하기도 한다 최근 일본 오키나와 주둔중인 미해병대가 사용하지 않는 CH-46 시나이트 20여대를 공여하겠다는 말을 하고 있어 기대를 하고 있다. 독도함에 씨나이트면 우리의 해병대도 제대로 된 상륙능력을 갖추게 되는것이다. 과연 일본과 중국이 이걸 보고만 있을지..?]

현재 미군과 대한민국, 콜롬비아[2], 터키, 일본이 주요 사용국가이다. 천안문 사태 이전에 중국이 민간형인 S-70을 도입했지만 이후 부품 수급에 애를 먹고 현재는 거의 운용하지 않는 것으로 알려졌다.

4 블랙 호크 다운?

소말리아의 모가디슈 시가전을 다룬 책/영화 블랙 호크 다운의 제목은 UH-60이 추락했다는 것을 뜻한다. '블랙 호크'는 UH-60의 별명이고 '다운'은 '비행기가 추락했다'는 것을 뜻한다. ~~블랙호크다운 이후로 여러매체에서 심심하면 뻥뻥 터지는게 이젠 동네북~~] 취급[3 [블랙호크다운으로 잘 알려진 1993년 마가디수 작전에서의 블랙호크의 추락은 뼈아픈 교훈중 하나로 이후 미군의 많은 교범이 바뀐 계기가 되었다. 이것 아니더라도 이라크전과 아프가니스탄에서 가장 많은 추락을 기록중인 기체중 하나가 바로 블랙호크이다 그만큼 널이 많이 사용한다는뜻..]

2011년 5월 벌어진 오사마 빈 라덴의 사살작전에서 이 기종중 한대가 예상치 못하게 추락하여 현장파기되었는데, 나돌고 있는 꼬리날개사진의 형태가 기존 제식형과 사뭇 달라 미국이 숨기고 있던 코만치의 파생기술이 적용된 스텔스형이 아닌가 하는 의혹이 제기되고 있다. 동네 사람들이 바로 동네 위에 날아올 때까지 헬리콥터의 비행 소리를 듣지 못했다는 이야기도 있다.

5 각종 파생형 일람

모든 제식명은 미군 기준임.

육군형
- 수송 파생형
  - UH-60A : 최초 생산된 블랙호크. 4명의 승무원과 11명의 완전무장 병력 탑승가능. 1977~1989년까지 생산되었다. T700-GE-700엔진 장비.
  - UH-60C : C2(Command, Control - 지휘/통제)형 블랙호크. 상공에서 지휘관이 상공 감시 및 명령 전달을 하기위해 개조된 모델. 영화 블랙호크 다운에서 게리슨 장군의 명령을 전달하고 각 부대를 통제하던 헬기가 UH-60C 모델.
- - UH-60M : UH-60L을 더욱 개량시킨 헬기. T700-GE-701D(비상출력 2000shp)로 교체하고 로터의 익면적을 더욱 크게하여 비행능력을 향상시켰다. 또한 통합 기체 관리 시스템(IVHMS)을 채용하고, 글래스 콕핏을 채용하여 파일럿의 부담을 줄였다. 2006년부터 생산하여 미 육군의 기령이 오래된 UH-60을 대체한다.
  - UH-60Q : 미 육군의 MEDIEVAC 형 헬기. HH-60A로 재명명되었다. 가끔 주한미군 Q형이 날아다니는게 목격된다.
- - CH-60E : 미 해병대가 사용중인 수송용 블랙호크.
- 특수 개조 파생형
  - EH-60A : UH-60A를 전자전용으로 개조된 블랙호크.
  - YEH-60B : UH-60A를 레이더와 특수한 에비오닉스를 장착하도록 개조한 모델이다. 정밀타격용 목표 획득 계획의 프로토 타입.
  - EH-60C : UH-60A을 특수한 전자장비와 외부에 안테나를 설치하도록 개조된 모델.
  - EUH-60L : C2형 장비를 장착하여 지휘임무용으로 개조된 UH-60L.
  - EH-60L : EH-60A를 L형에 상당하도록 업그레이드한 모델.
  - HH-60L : 긴급환자 수송용으로 개조된 모델. 구조용 호이스트와 환자의 인공호흡용 산소장비와 생명징후 모니터링장비, 석션등 본격적인 장비가 채용되고, 내부의 배치가 환자수송용에 맞게 개조되었다.
  - MH-60A : 정밀항법장비와 FLIR, 공중급유장비가 장착되고, T700-GE-701이 장비된 특수전용 블랙호크.
  - MH-60K : 육군형 특수전용 블랙호크이다. 위와 대동소이. 160 특수 비행연대가 장비. 블랙 호크 다운에서 떨어진 블랙호크가 바로 이기종이다.
  - MH-60L DAP : 밑의 AH-60L을 콜롬비아군이 운용하는 걸 보고 어? 의외로 쓸만하다?해서 만든 모델. 헬파이어(…) 발사가 가능하여 대전차 임무에도 투입-_-가능 하다. 보병 지원을 위해 M230 30mm 체인건이나 hydra 70mm 로켓, M134D 미니건을 장착한다. 160 특수 비행연대가 장비.
  - HH-60A : HH-60D의 프로토타입. UH-60A를 전투 탐색구조용 모델로 개조됨.호이스트를 장착하여 200m의 길이, 600lb(270kg)을 견인가능. 공중 급유용 프로브 장착.
  - HH-60M : UH-60M에 MEDIEVAC 장비를 장착한 모델.
  - UH-60A RASCAL : NASA에서 기술실증용으로 개조한 모델이다. 특히 ANOE(자동 포복비행)등을 실증하기 위해 쓰였다.
  - VH-60D Night Hawk : 미 해병대에서 대통령의 이동에 쓰는 VIP용 수송모델. T700-GE-401C엔진 장착.
  - VH-60N White Hawk : 이것도 미 해병대에서 대통령의 이동에 쓰는 VIP용 수송모델이다. UH-60A를 개조했는데 몇몇 기능은 SH-60B/F와 비슷하다.
공군형
공군은 주로 수송형보다는 탐색구조용이 사용된다.
- HH-60D : 미 공군형 전투 탐색구조헬기의 프로토 타입.
- HH-60E : 미공군에 탐색 구조용으로 제안한 모델.
- HH-60G : 미 공군이 채용한 탐색구조용 블랙호크
- MH-60G : 미공군의 특수전용 블랙호크. 장거리 비행용 외부 연료탱크와 공중 급유용 프로브, FLIR와 TF/TA 레이더 장착, T700-GE-700/701 엔진 장착.
해군형
해군은 LAMPS[4]이라 불리우는 독자적인 규격의 다용도 헬기를 사용한다. 미 해군은 1984년에 SH-2를 대체하여 Sea Hawk로 채용하였다. 육/공군형과는 다른점은
- 테일로터와 메인로터를 자동으로 접을 수 있다(함내의 보관면적을 줄이기 위해).
- 후방 랜딩기어가 13ft 앞으로 이동.
- 파일런 추가(어뢰나 대함미사일 장착용).
- 염분 제거,방지도료 도색.
- 전자장비가 ASW/ASuW에특화, 수상탐색용 레이더가 추가되고, ESM장비가 추가됨.
등이 있다. 각 형식명은
- SH-60B Sea Hawk : 최초로 배치된 LAMPS용 시호크. 1명의 파일럿과 부조종사를 겸하는 전술장교, 소나 시스템 조작원들이 탑승한다. 일본 해상자위대에서 면허생산. 헬파이어가 소형 수상함에 효과적임이 알려지면서, 어뢰와 함께 헬파이어 장착가능(…).
- SH-60F Ocean Hawk : 항공모함에서 운용되는 SH-3 Sea King을 대체하기 위한 대잠/탐색 구조용 블랙호크이다.
- HH-60H Rescue Hawk : 해군용 전투 탐색구조용 헬기이다. 해상특수전/대수상함전에도 투입할 수 있다. FLIR이 장착되어 야간침투가 가능하고, 적외선 재머와 레이저/레이더 경보기, 미사일 발사감지기, 채프/플레어 발사기등이 장비되고 엔진의 열을 감지하기 힘들도록 배기열을 낮추는 장비가 장착되어 가장 격추되기 힘든 헬기이다.

수출형
- AH-60L Arpia III: 콜롬비아 공군의 요구에 따라 개발된 COIN(Counter Insurgency - 대게릴라전)[5] 임무용 블랙호크이다. 마약 카르텔과 전투를 하는데 본격적인 공격헬기는 너무 화력과잉이고 대전차 헬기에 가까우니 보병의 화력지원을 위해 로켓과 미니건 등을 장비하고 여기에 개량된 항법장비와 전자장비, 야간에도 작전할 수 있게 FLIR 등을 장착한 모델이다.
- AH-60L : 위의 헬기를 호주 육군에 제안한 모델. 뭐 물론 떨어졌다
- UH-60P : 한국군이 면허생산한 블랙호크. 한국군의 요구에 의해 구성은 UH-60L과 비슷하다. 근데 업그레이드를 안해서 미군에 비해 콕핏이 좀 많이 깡통임.[6]
- UH-60J : 일본 항공 자위대와 해상 자위대용으로 면허생산된 모델. 미쯔비시 중공업에서 면허생산.
- UH-60JA : 일본 육상 자위대용 면허생산 모델. 미쯔비시 생산.

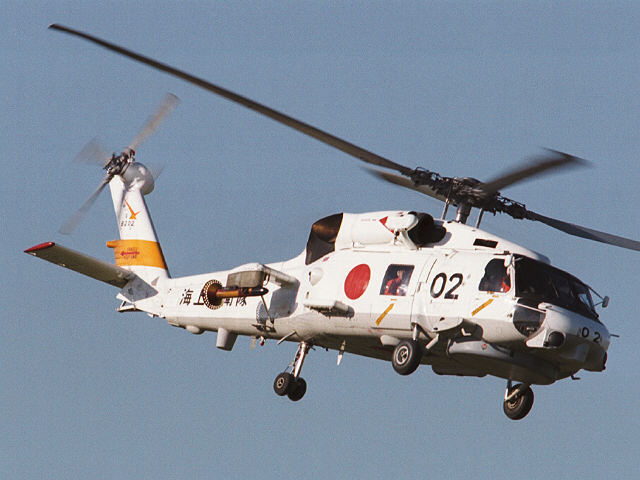

- SH-60J : 시호크의 일본 해상 자위대 면허생산 모델. 로터 블레이드는 미쯔비시가 개발한 제품이 쓰인다.
- Maple Hawk : 캐나다군에게 제안된 탐색구조 헬기의 명칭이다. 그러나 AW-101에 밀려서 탈락.

----

[1] 대부분의 경우에는 양측 출입구 옆에 도어건으로 기관총만 탑재하며 중기관총, 로켓, 미사일, 기관포등은 AH-60 같은 일부 특수한 시리즈에만 한정적으로 탑재 가능하다. 한편 많은 매체어서 미군 소속 UH-60의 도어건으로 M134 미니건이 등장하지만 사실 미군도 돈이 많은 것이 아니어서 전방 주력 부대만 미니건을 사용하고 다른 부대는 더 값싼 M60을 도어건으로 애용중.
[2] 의외지만 헬기 보유대수가 많다. 이게 다 군의 마약 관련 작전때문-_-
[3] 근데 이건 사실이다. 아프간등 여러지역에서 회전익기중 블랙호크가 가장 많은 공격을 받고 많이 떨어진다. 사실 이건 미군이 블랙호크를 가장 자주쓴다는걸 반증하는 셈.
[4] Light Airborne Multi-Purpose System
[5] 대게릴라전이 주요 임무라 고성능은 필요없고, 수송헬기의 탑재력을 이용해 소화기 화력을 강화하거나 레시프로 항공기 등이 많이 쓰임.
[6] UH-60P가 다운그레이드 된 것이 아니라 UH-60L은 나중에 지속적으로 업그레이드해서 조종석을 신형으로 갈아치웠으나 UH-60P는 도입당시에서 크게 변한 것이 없다.

출처 미러사이트 (http://mirror.enha.kr/wiki/UH-60)

실기체에 대한 자세한 내용은 아래 링크 참고~~

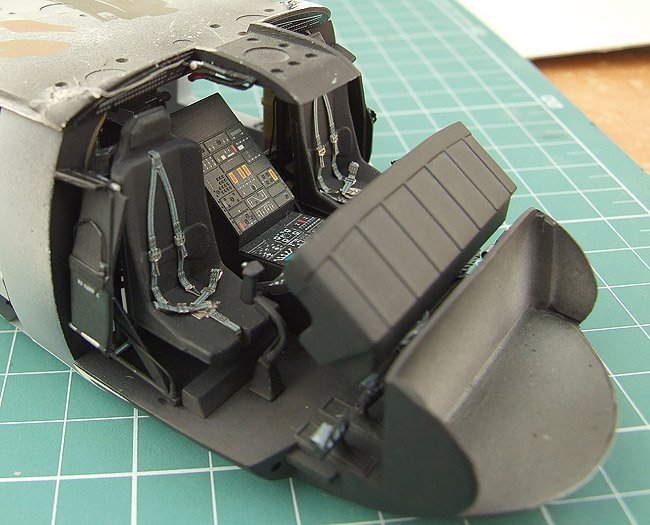

아카데미의 UH-60 씨리즈는 현재 유일무일한 1/35 스케일 제품이고 또 결정판 타이틀을 쥐고 있는 제품입니다.

원래 미국의 모형메이커인 MRC 가 설계한 제품인데 금형과 사출을 아카데미에서 맡고 대신 미국내 판매권을 MRC 에서 가져간듯 합니다. 이와 비슷한 경우가 예전에 언급한 미니크라프트사 (MINI CRAFT) 사 와 협약 (?) 으로 B-17-B-24 제품들이 있었죠..

[아카데미 1/35 UH-60 클랙호크 타입라인 출처 www.scalemates.COM]

아카데미 UH-60 블랙호크 제품은 2001년 UH-60L 형을 시작으로 2002년 특수전 사양인 MH-60G PAVE HAWK 가 그리고 2005년경 공격헬기타입인 AH-60L ADP 타입이 그리고 2009년경 한정판 사양인 UH-60P 한국군 사양 그리고 올해에 드디어 5번째 아이템인 MH-60S 가 출시되는셈 입니다. 곁다리 식으로 2004년경에 이탈래리에서 나온제품은 데칼만 이태리제로 바뀐제품고 대만의 AFV 클럽에서 나온 S-70 제품은 아카데미 UH-60L 에 레진부품과 데칼이 추가된 버젼 입니다.

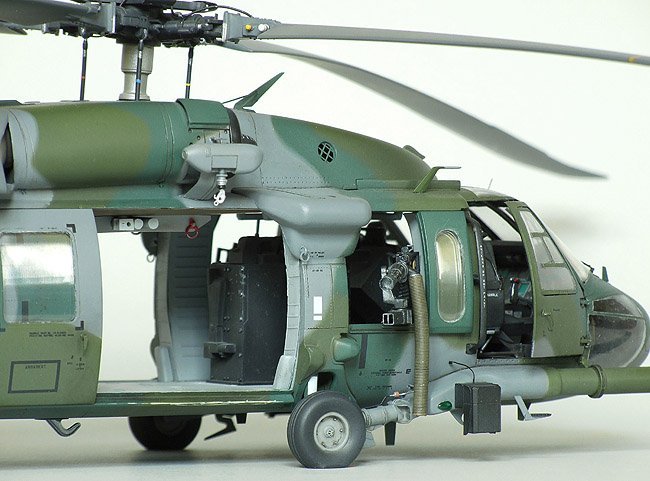

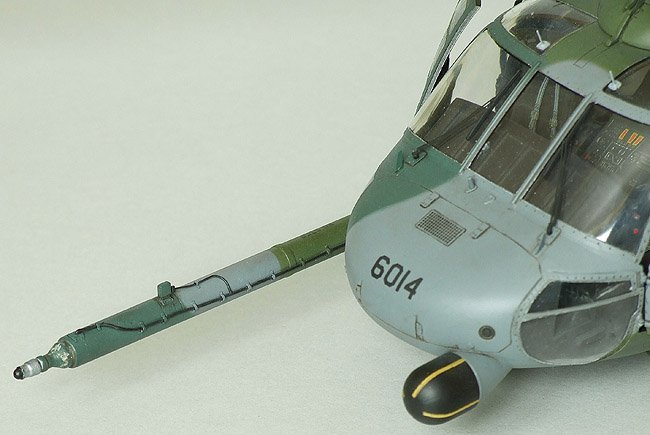

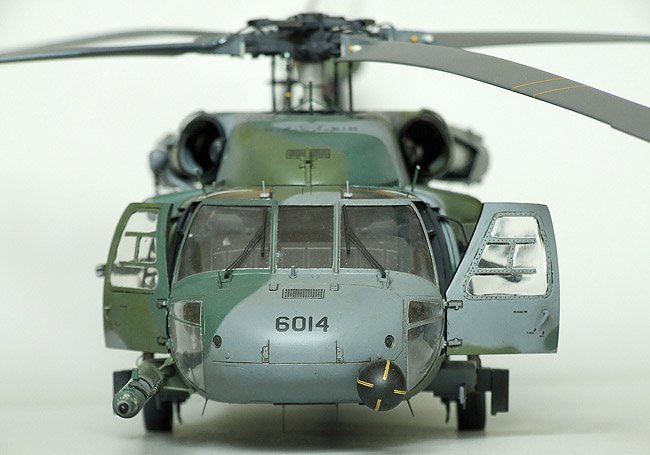

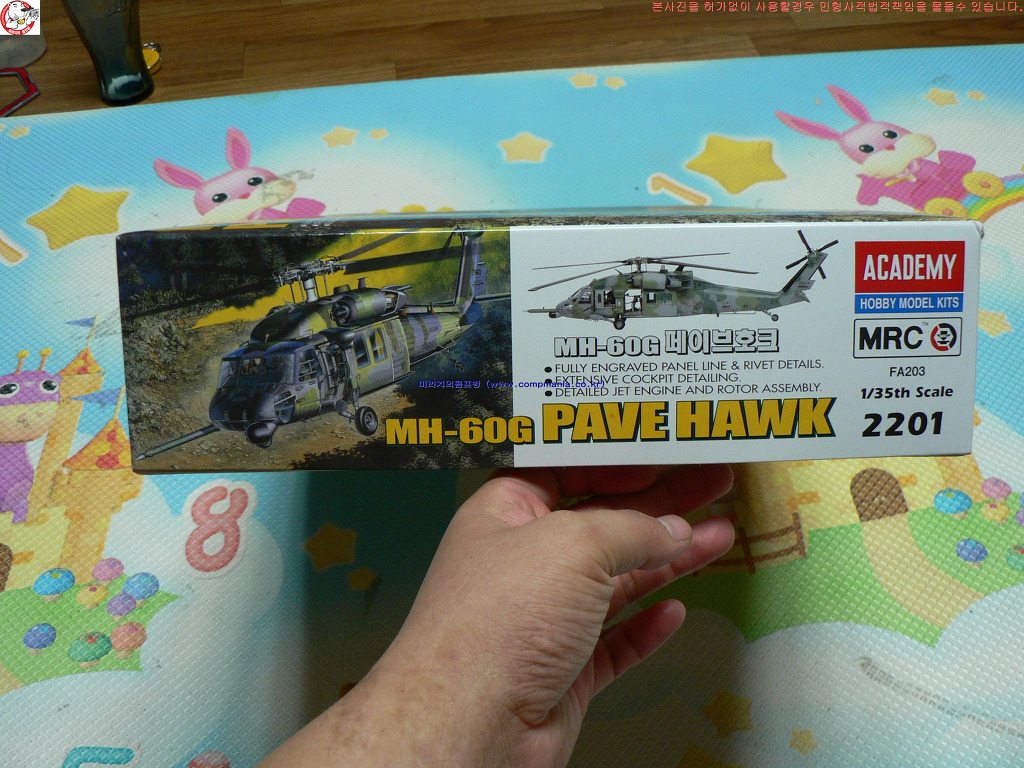

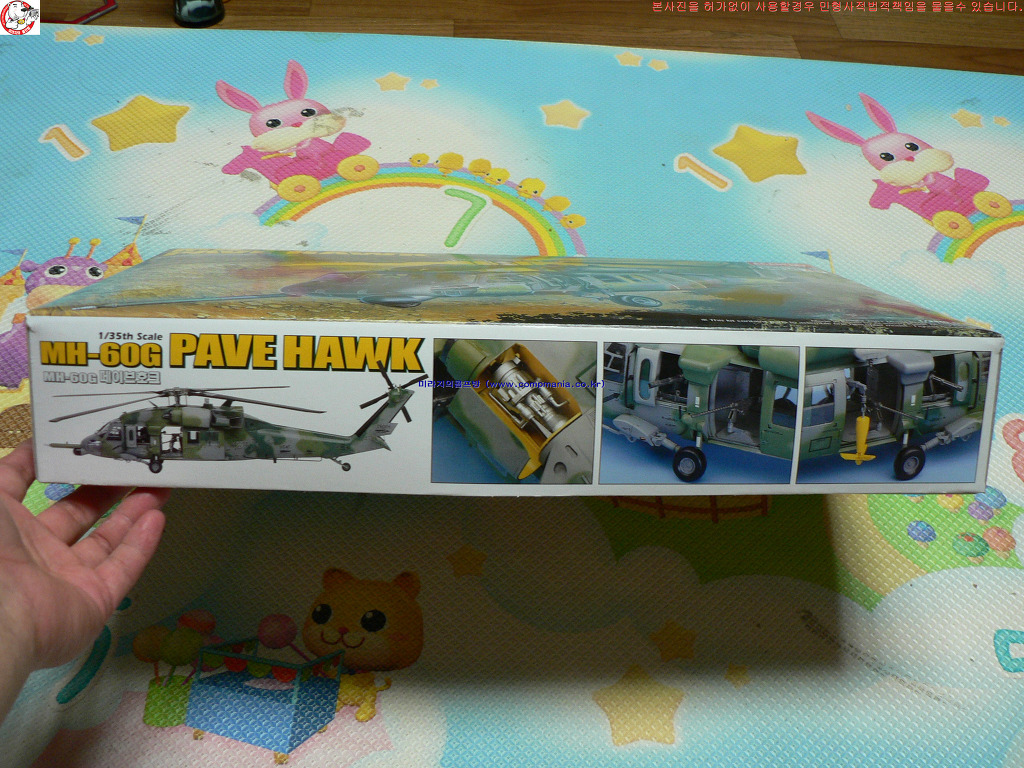

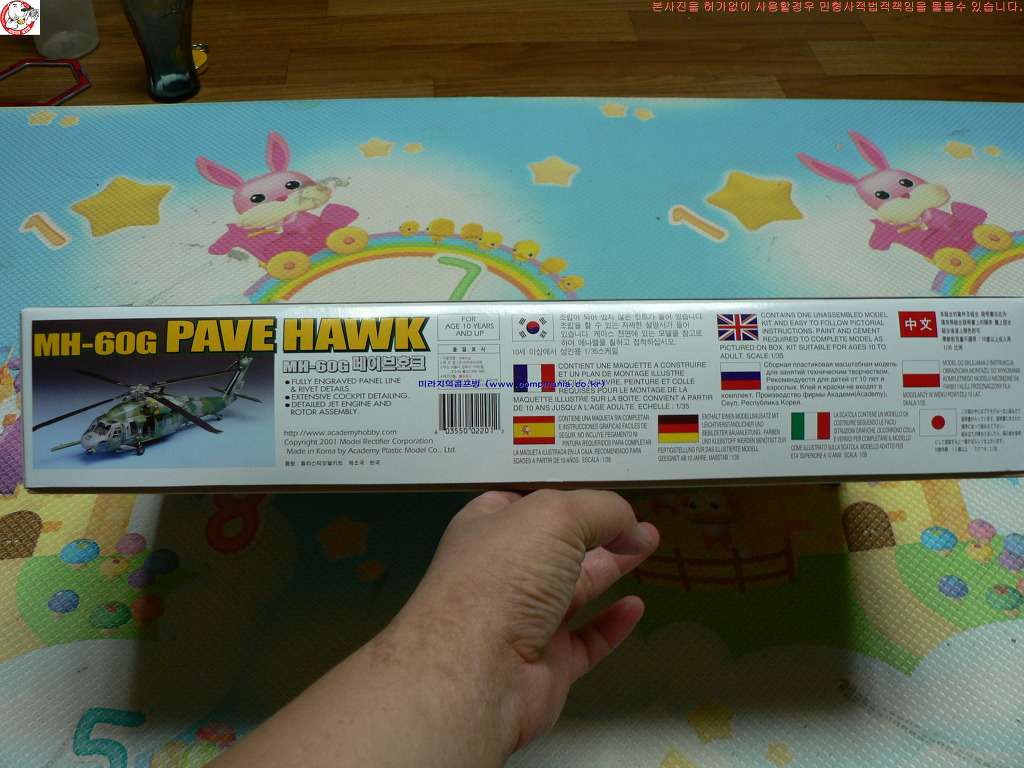

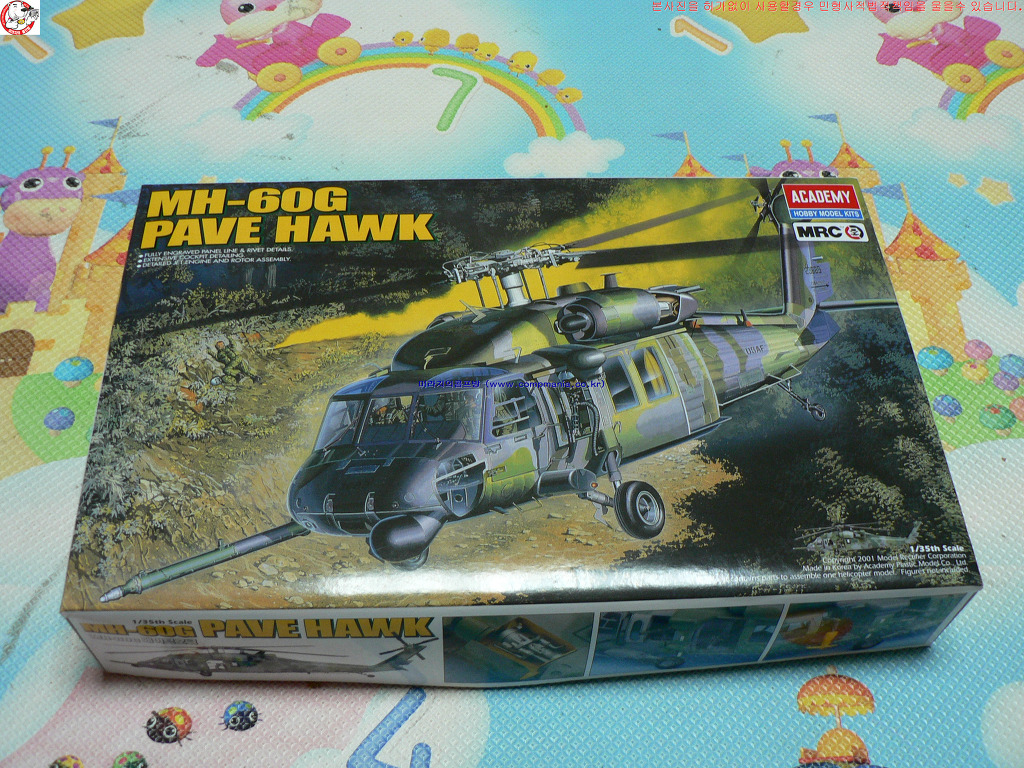

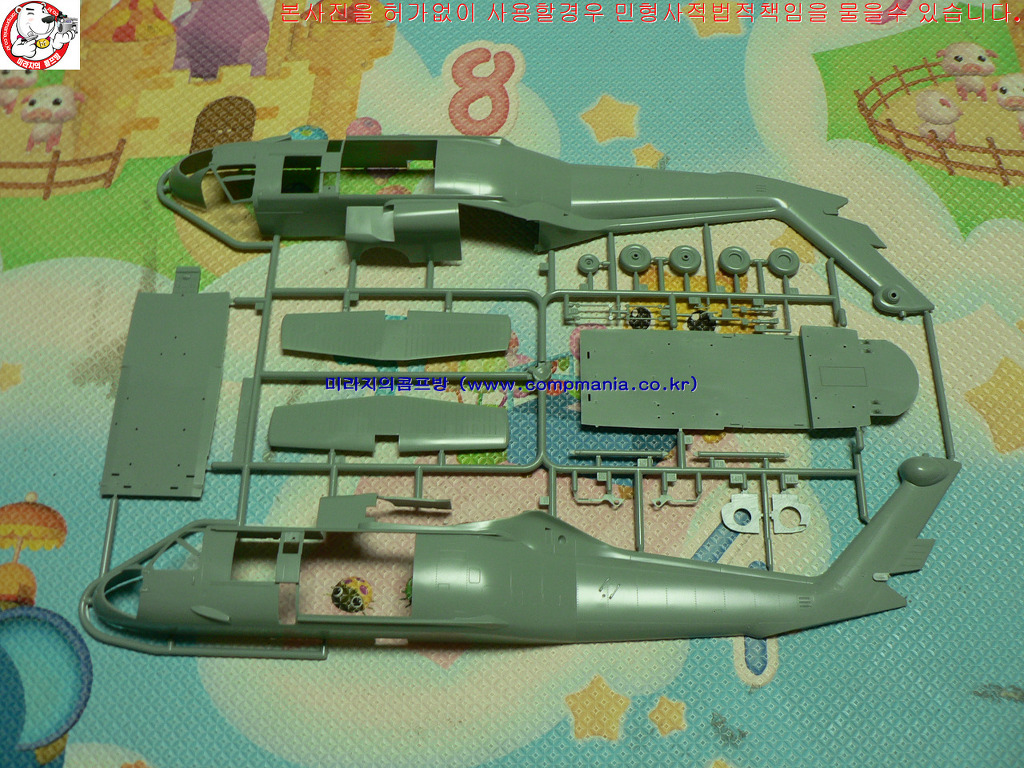

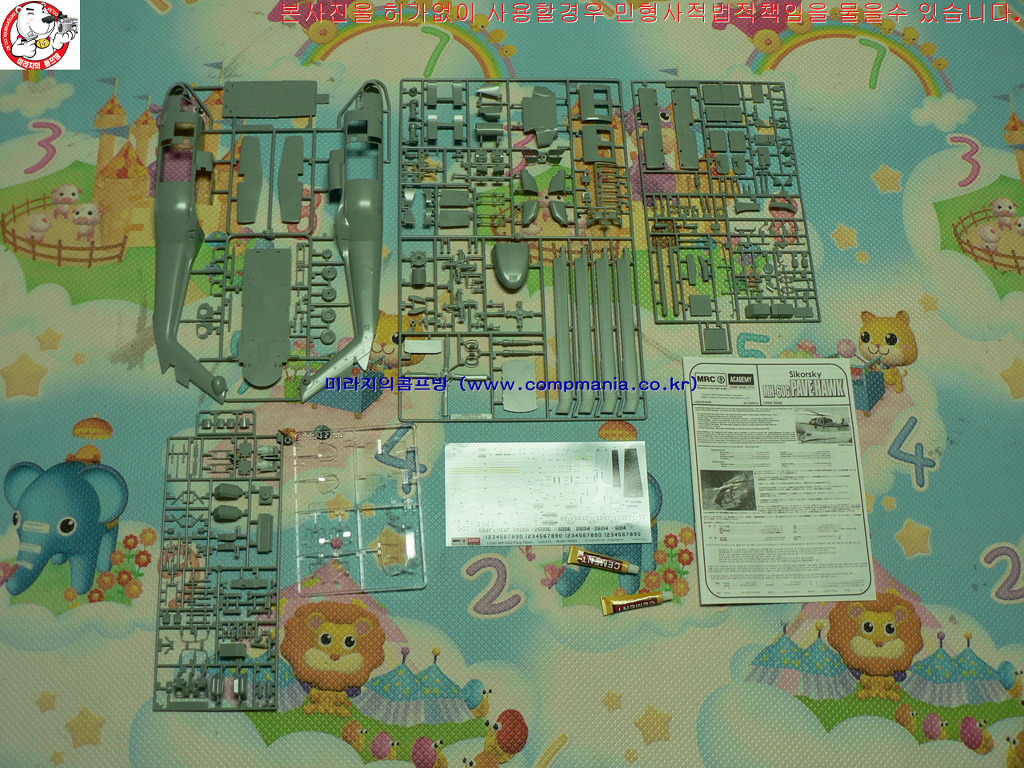

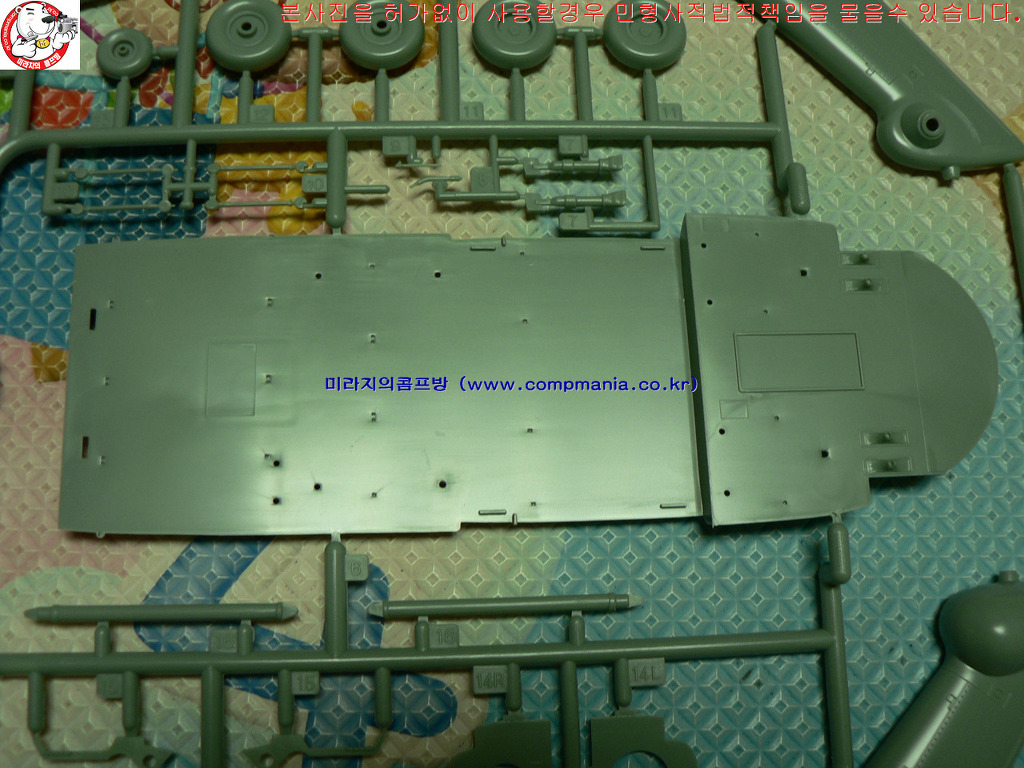

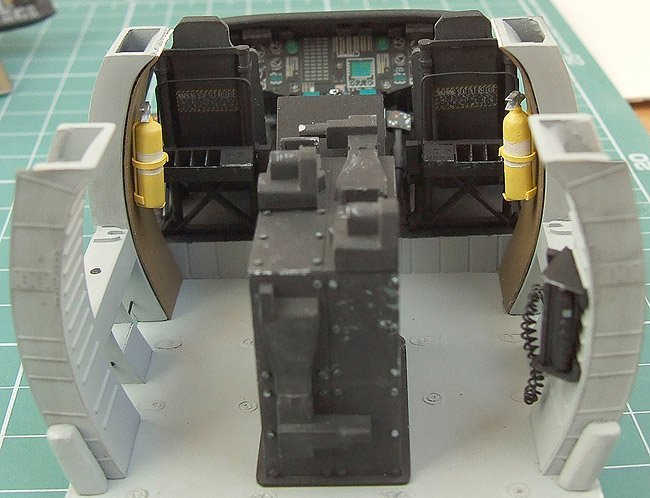

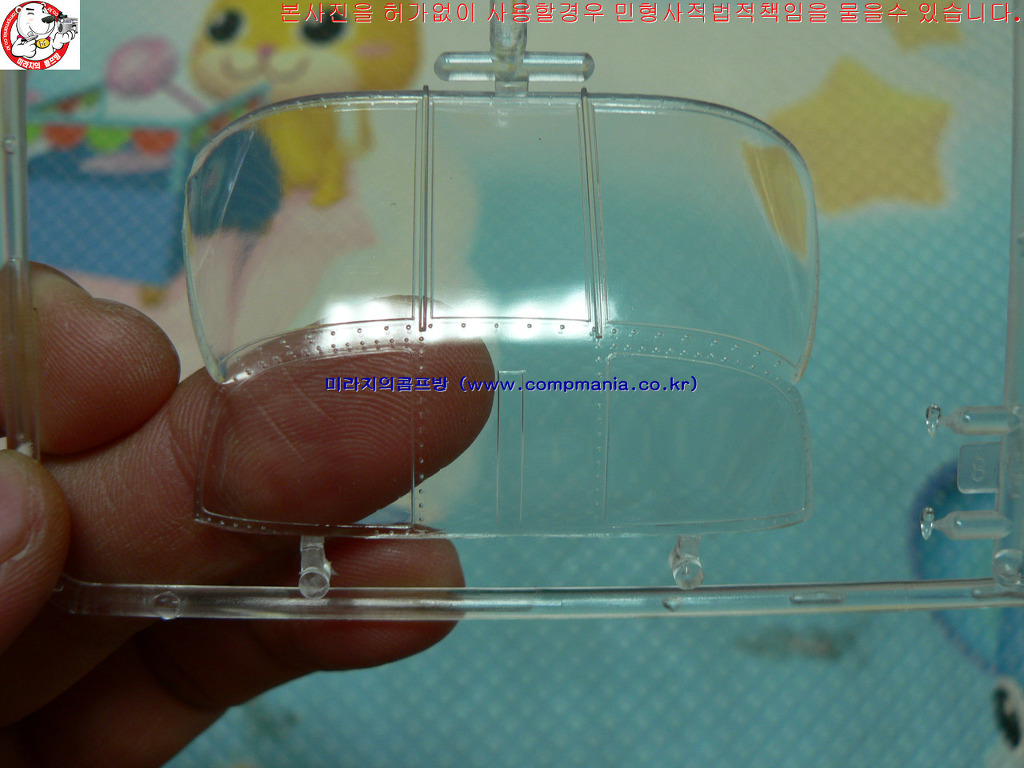

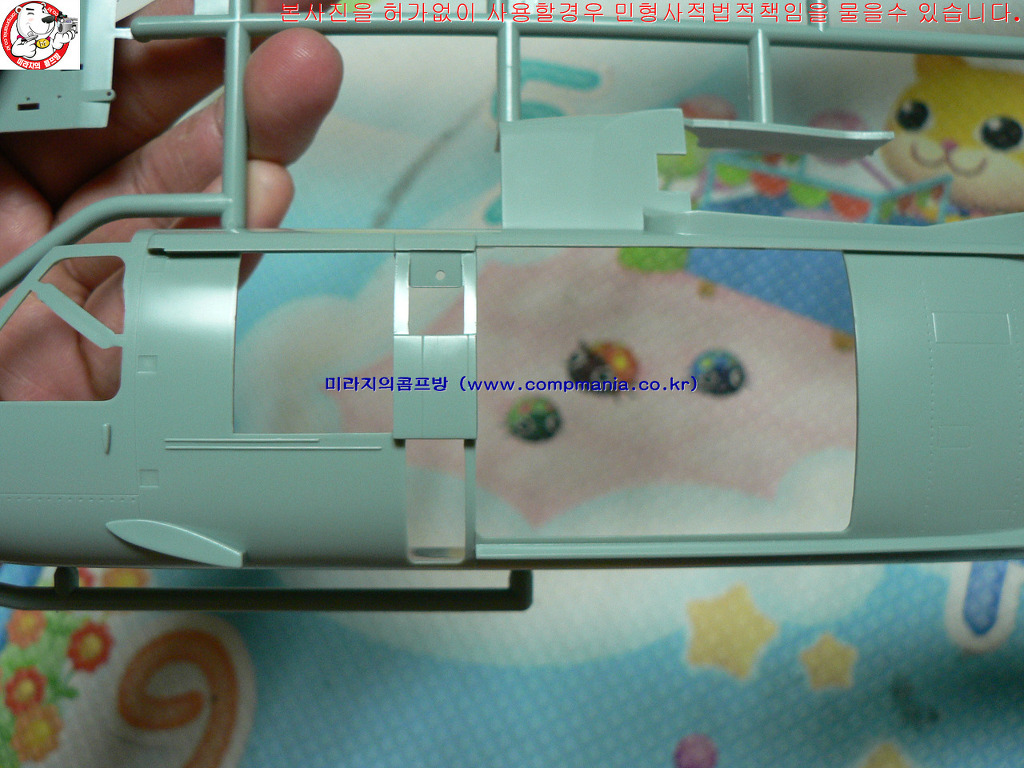

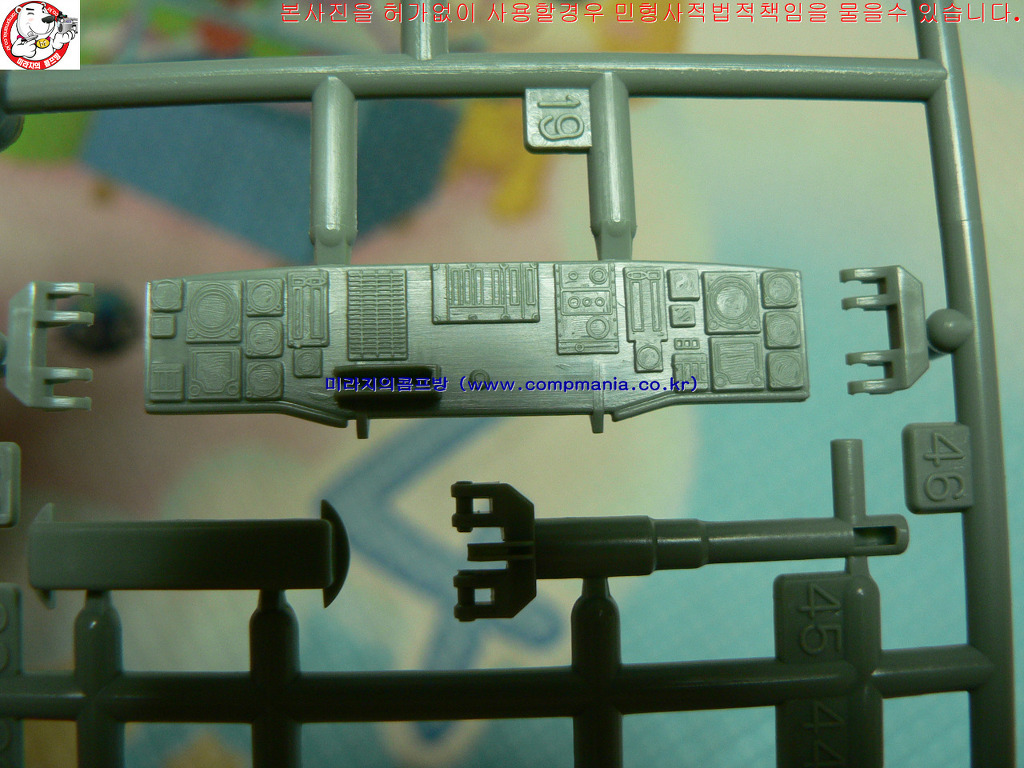

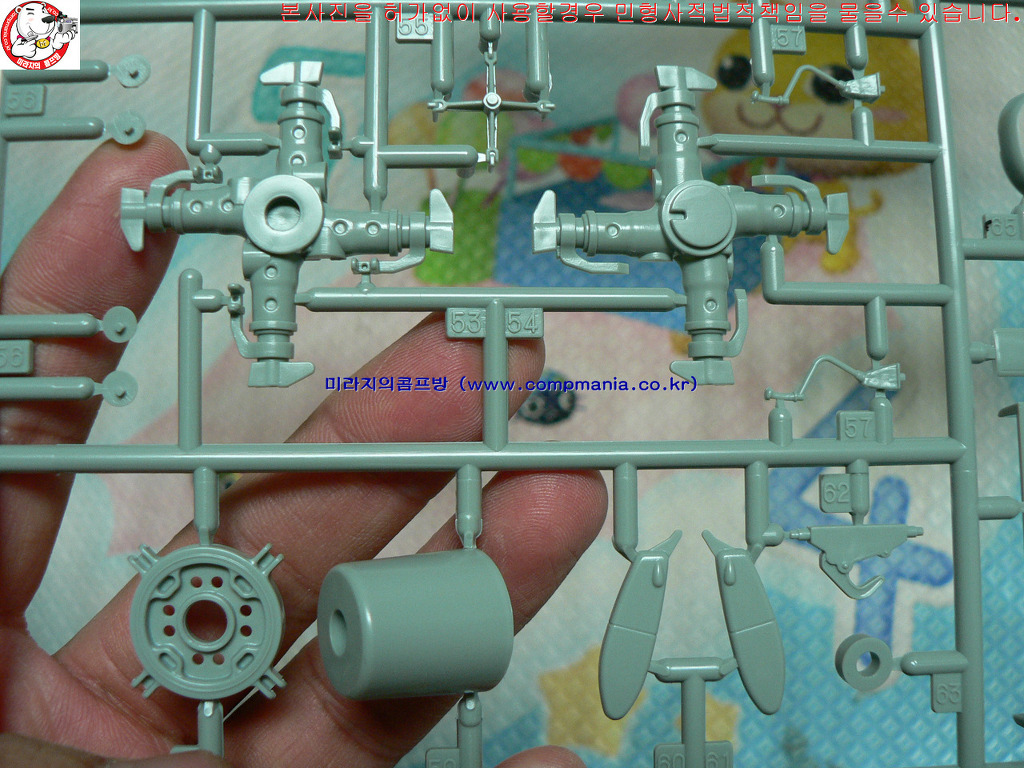

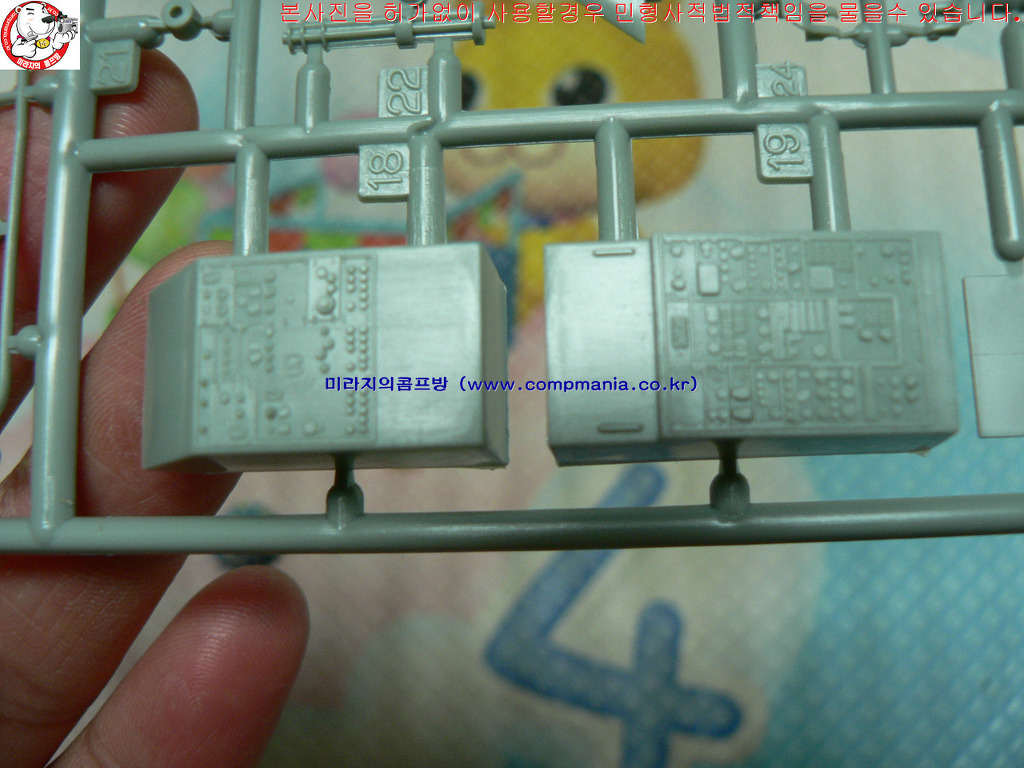

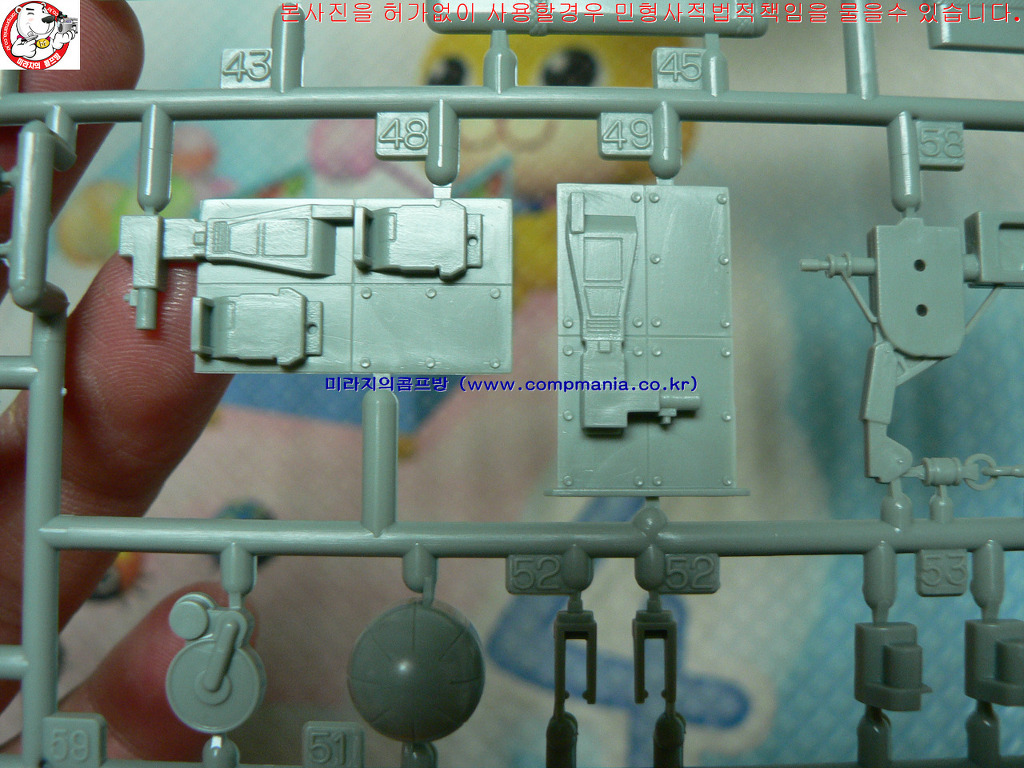

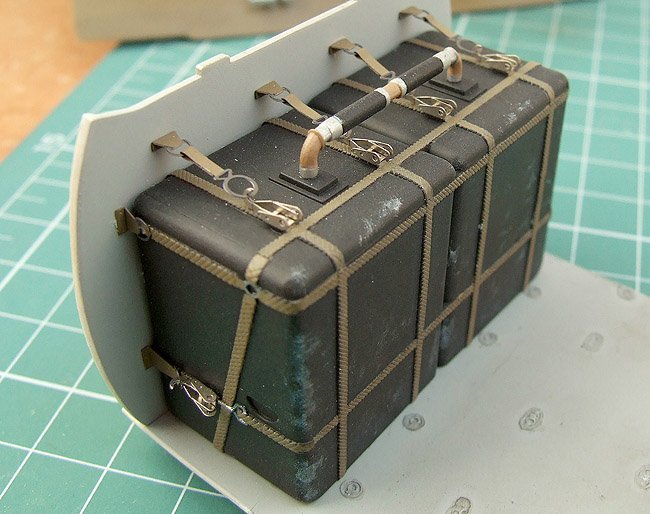

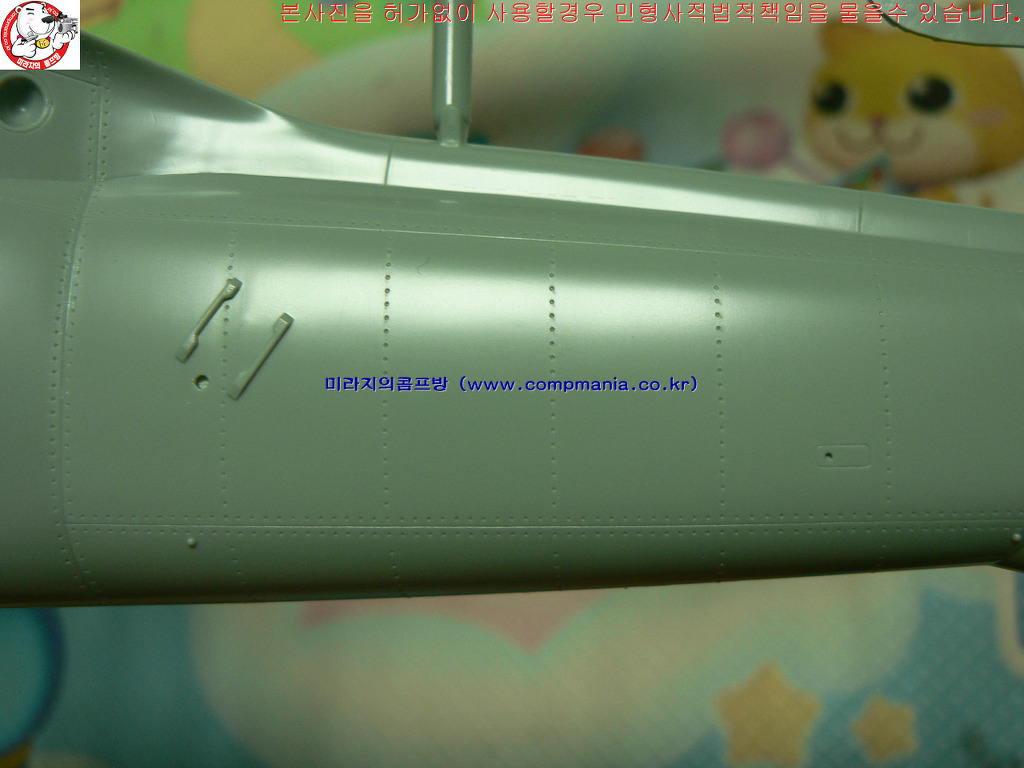

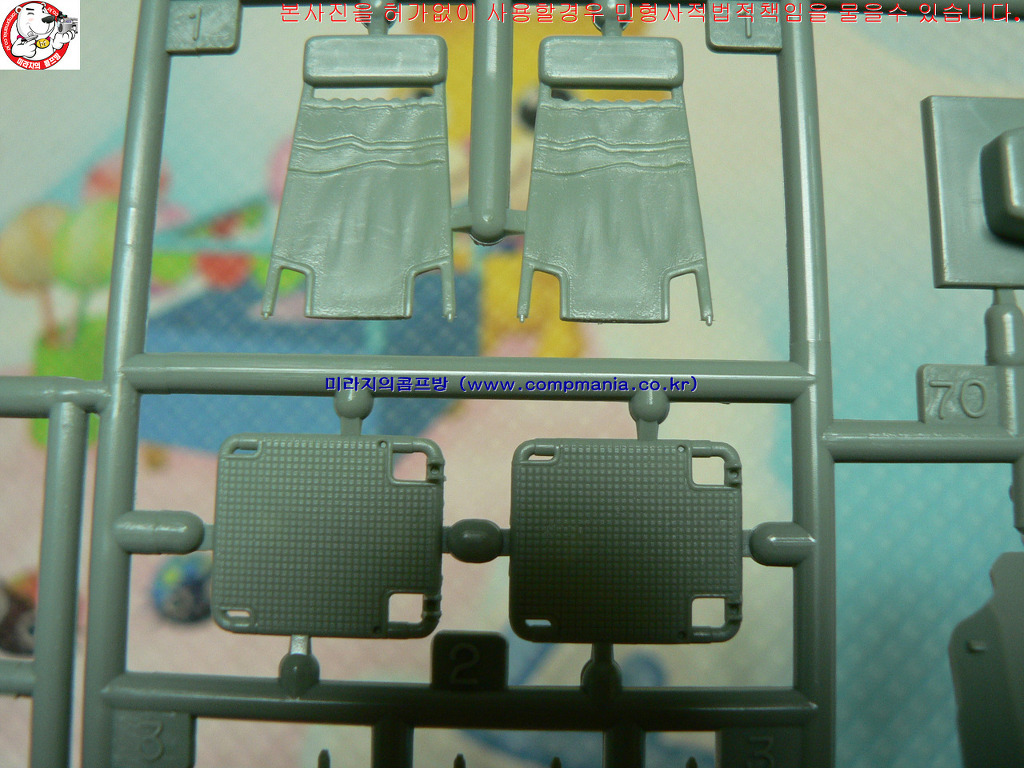

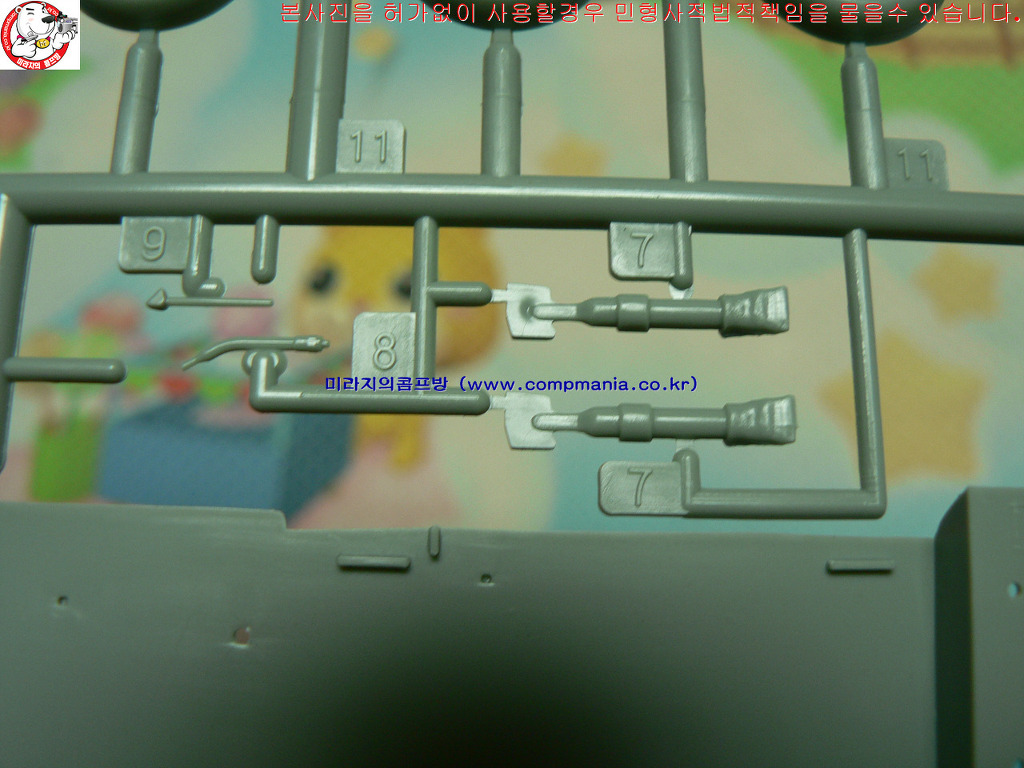

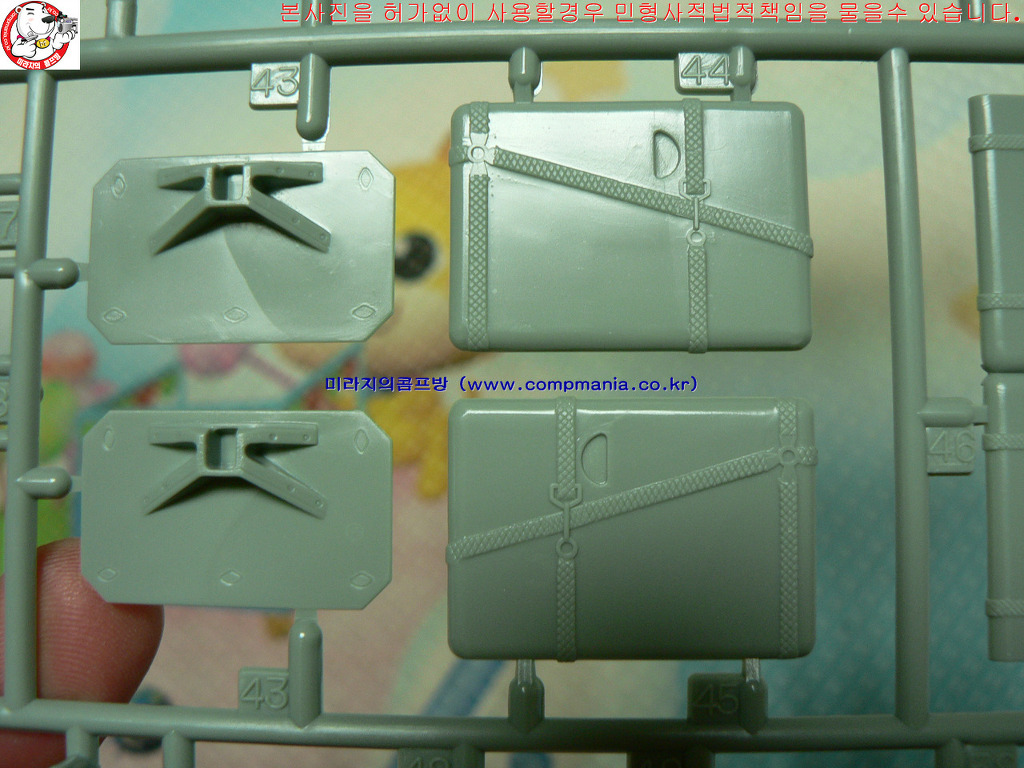

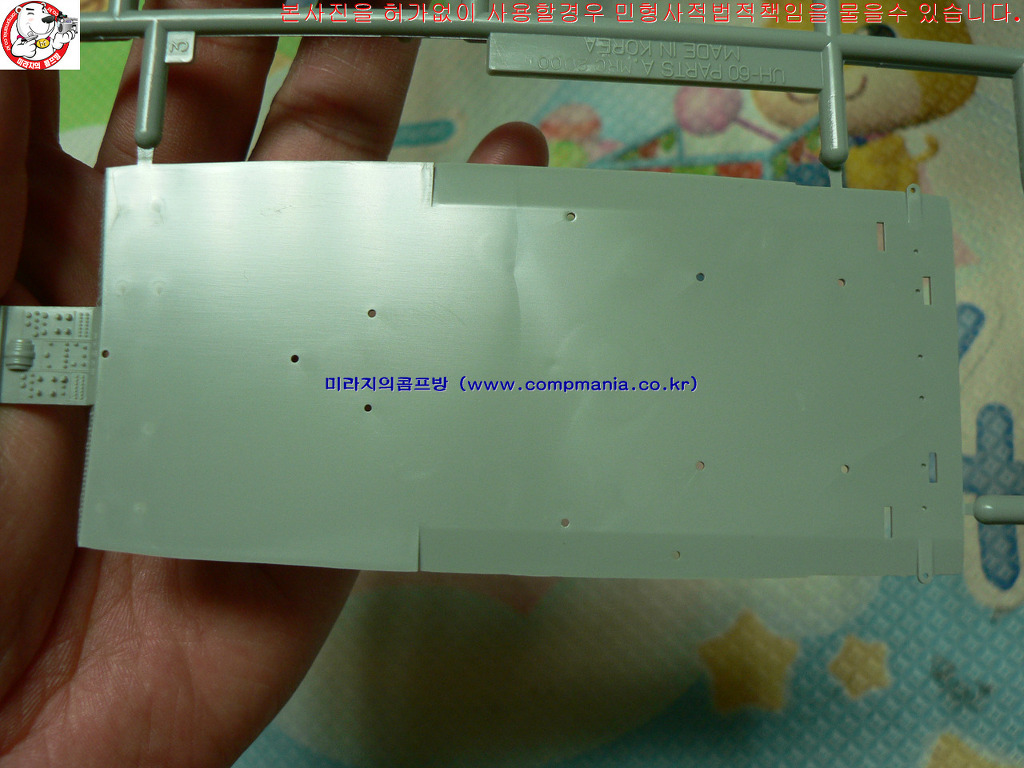

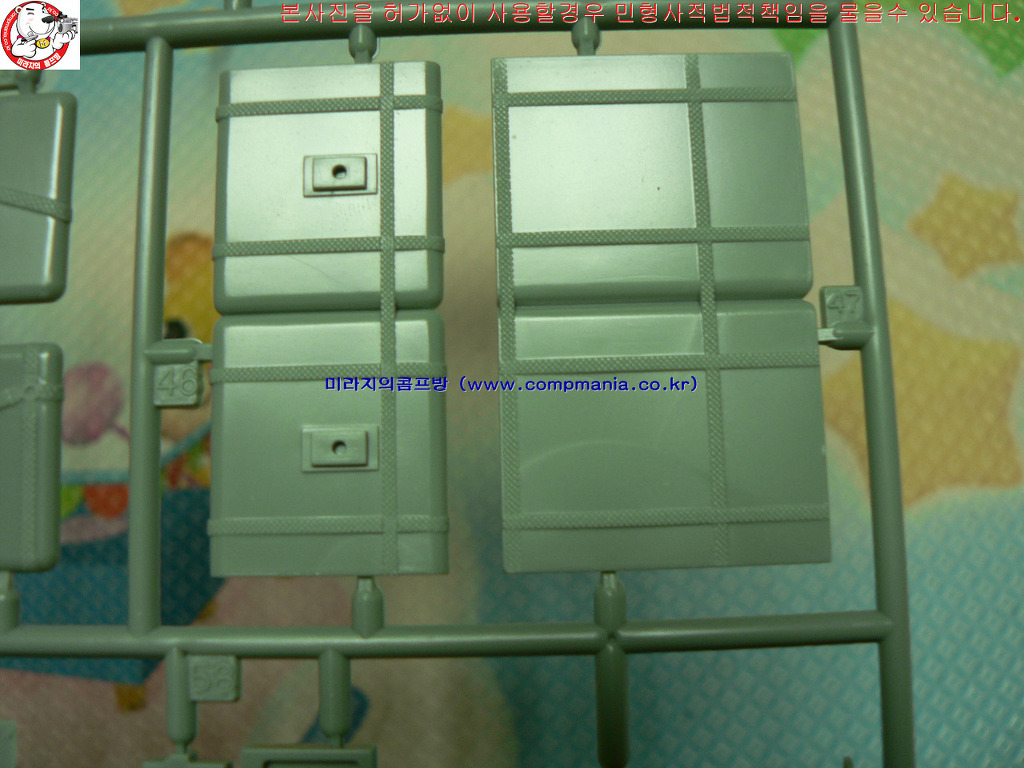

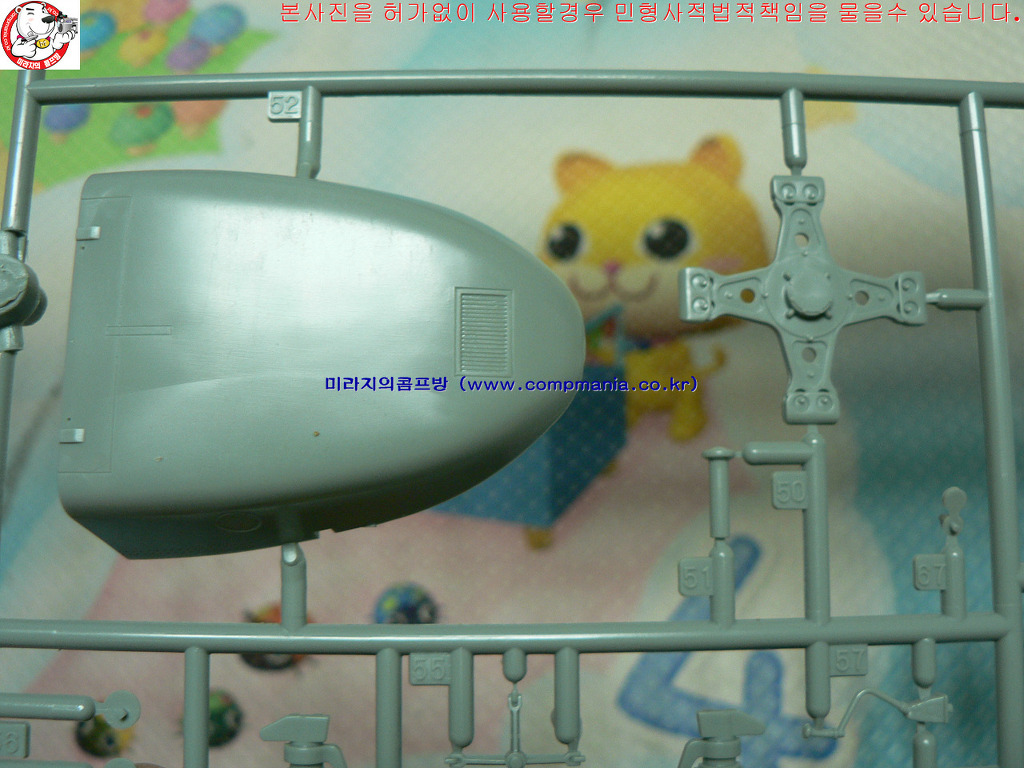

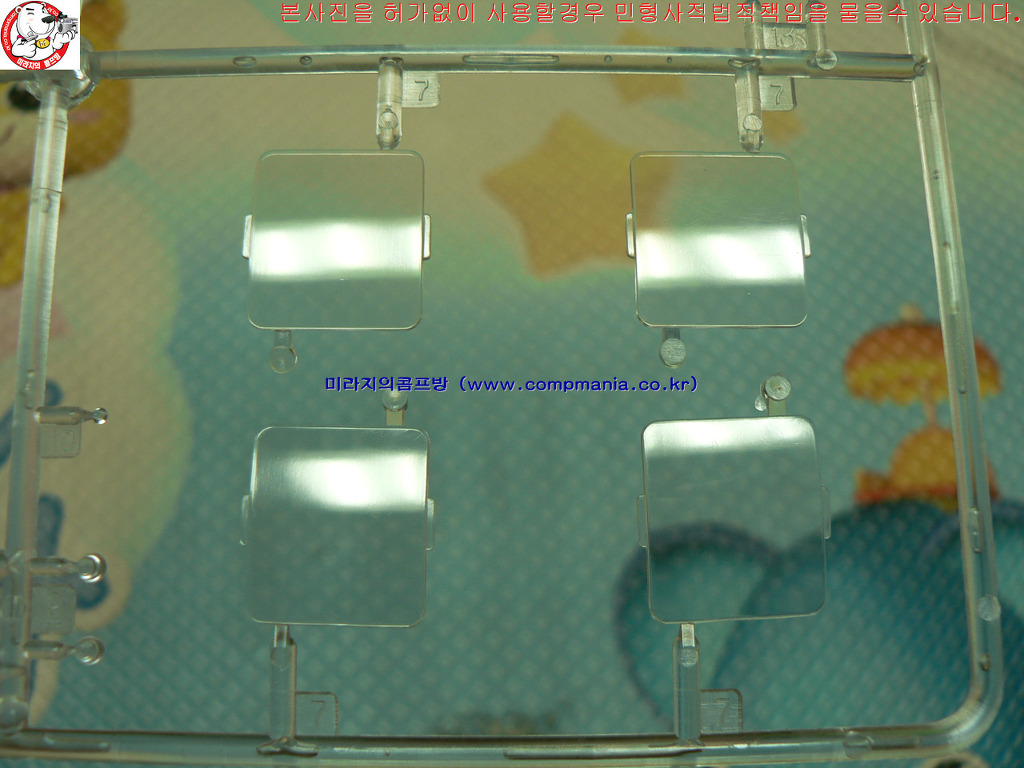

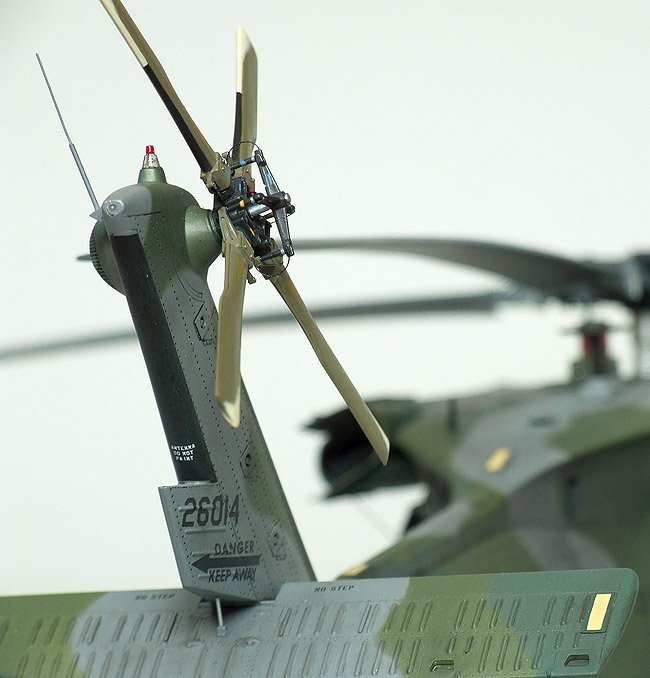

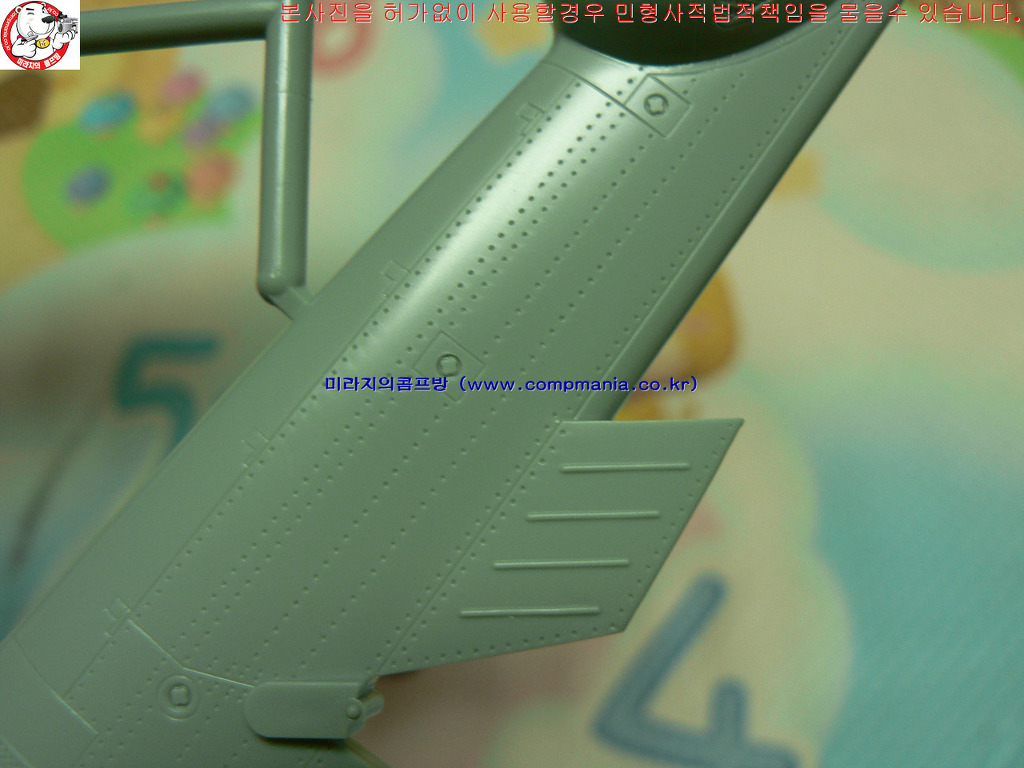

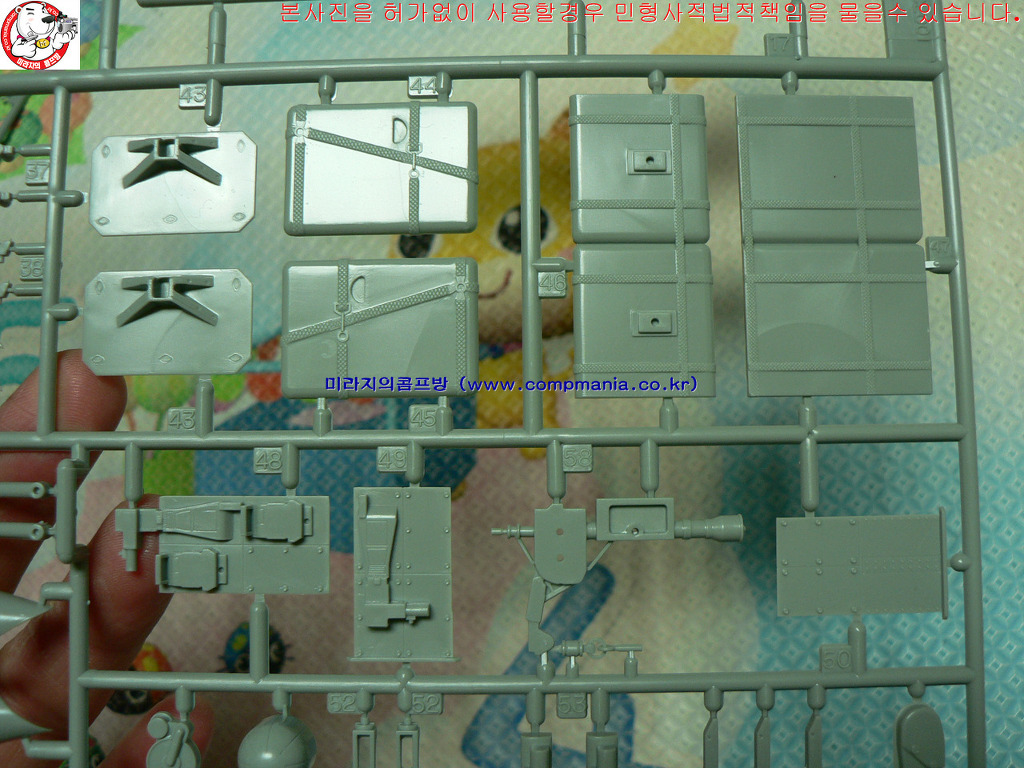

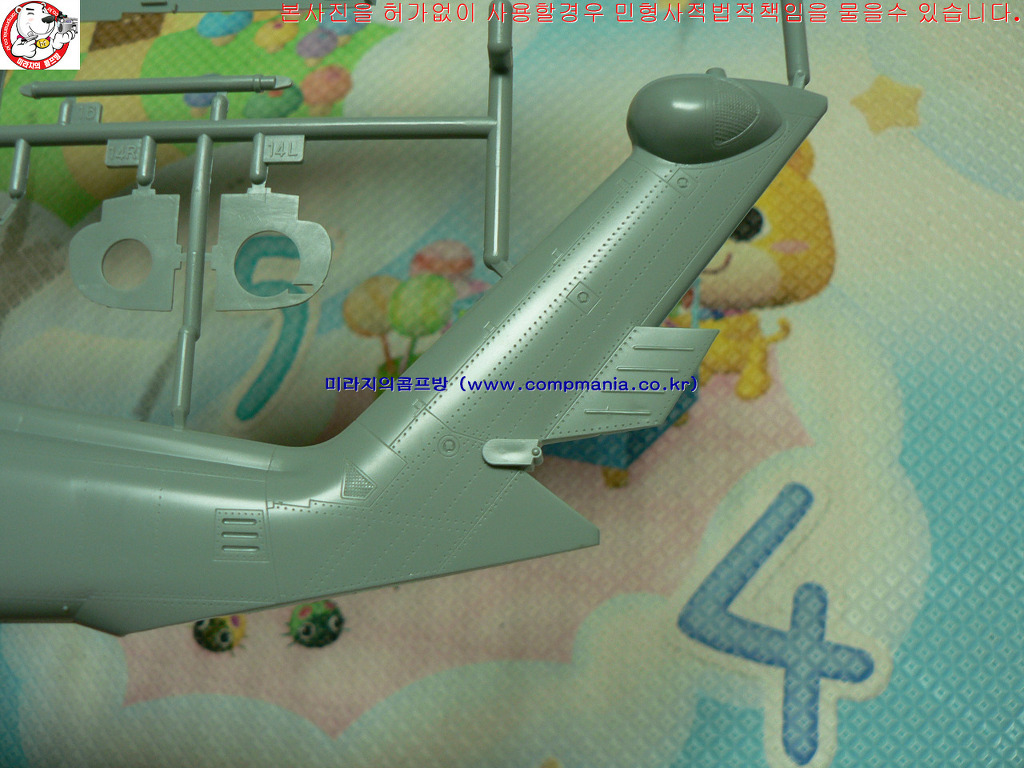

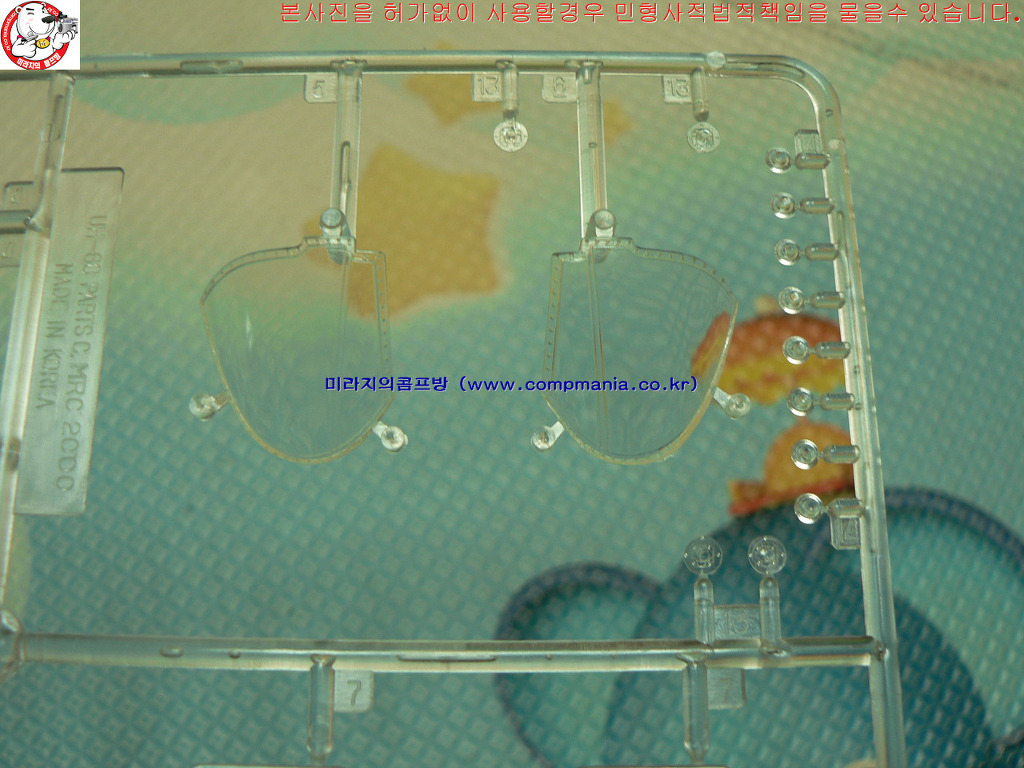

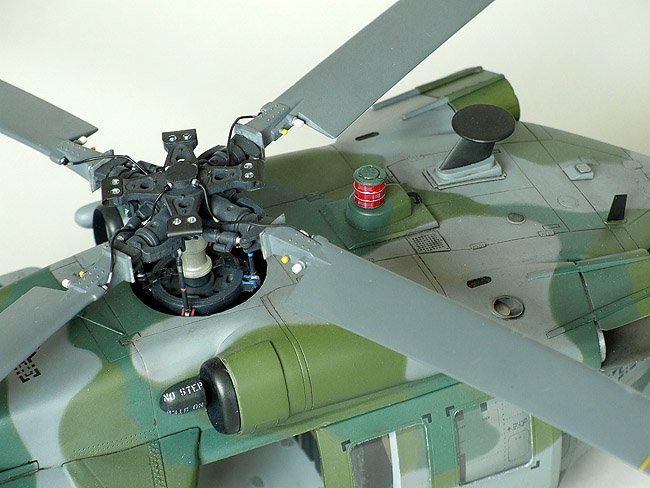

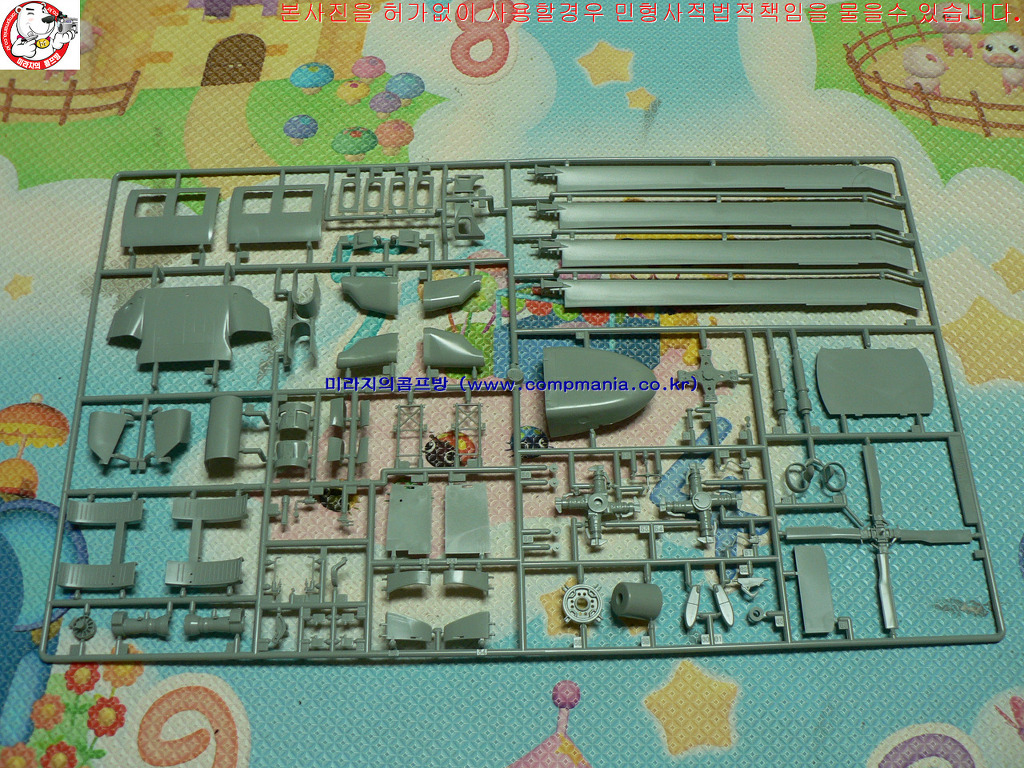

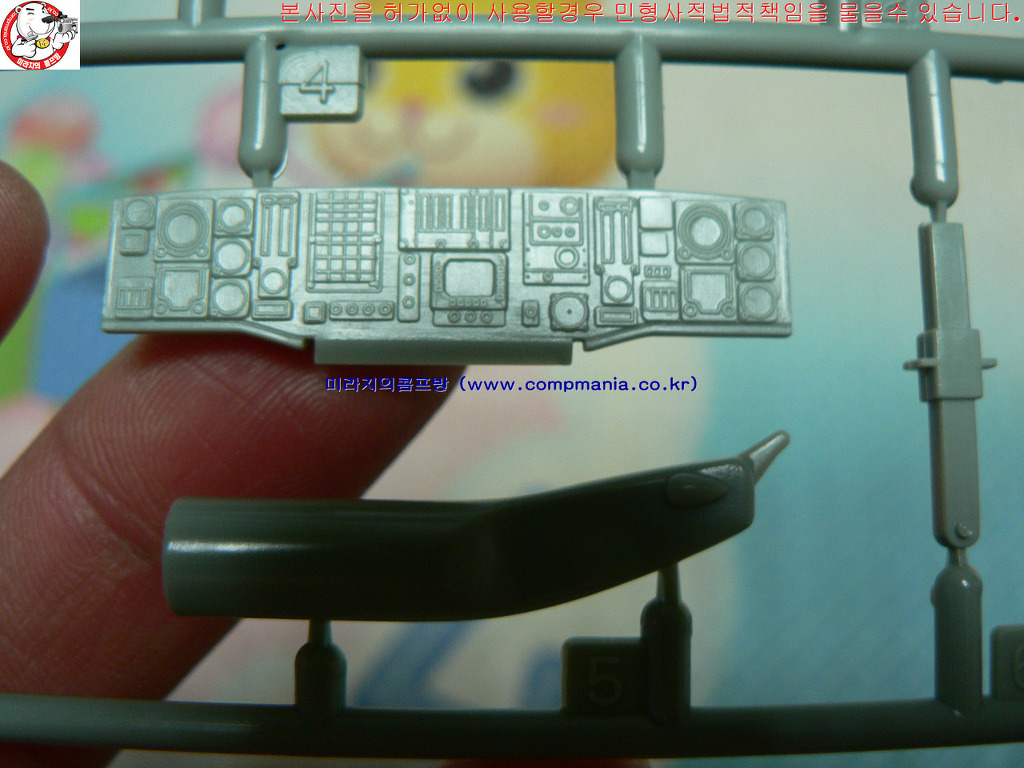

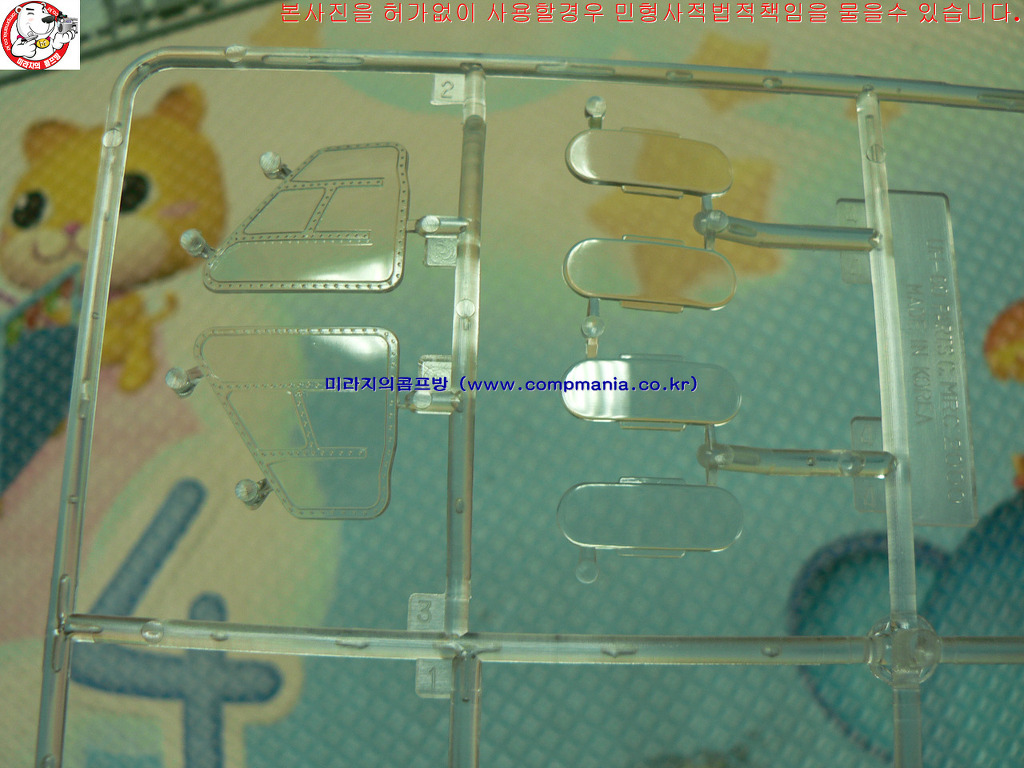

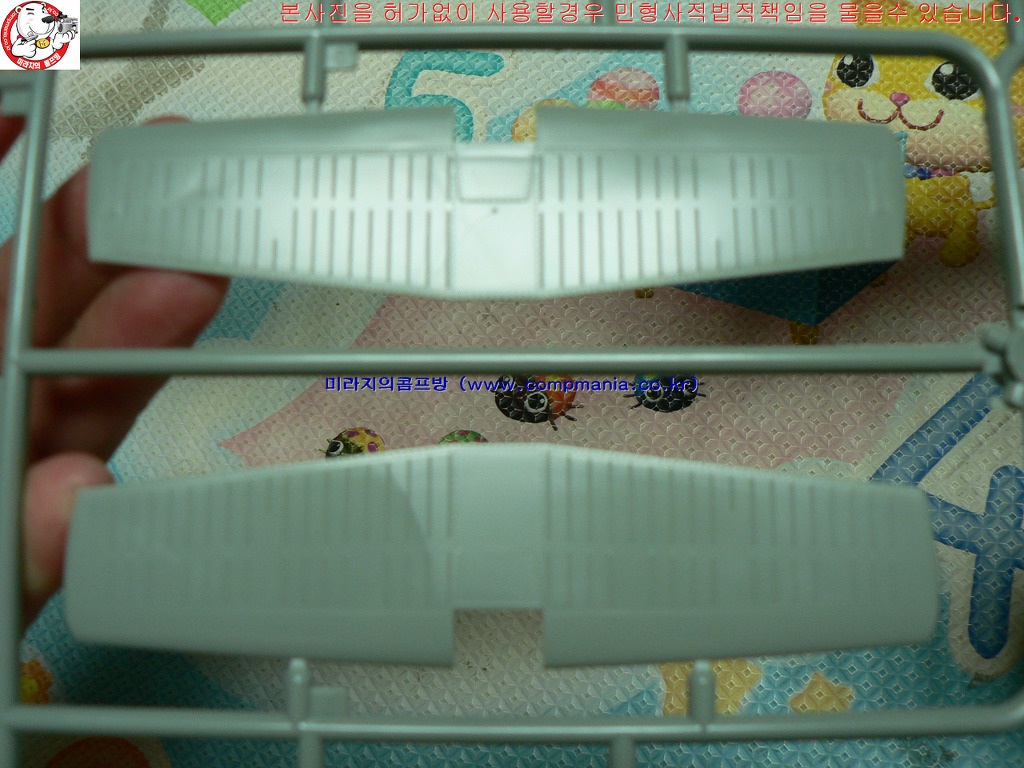

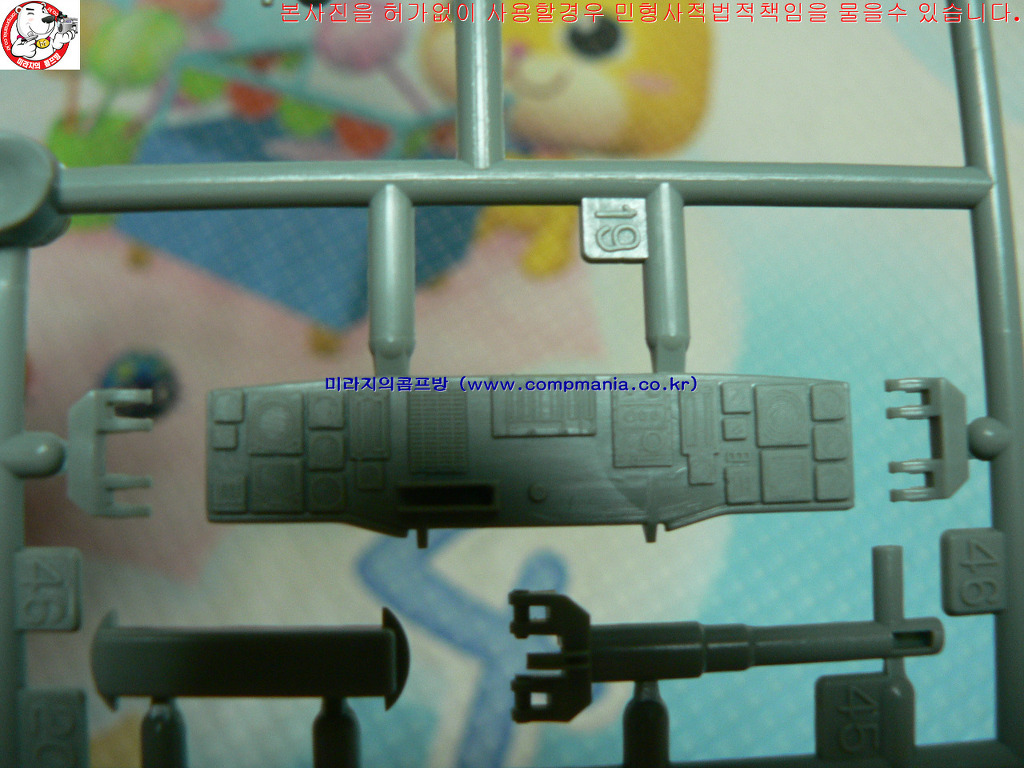

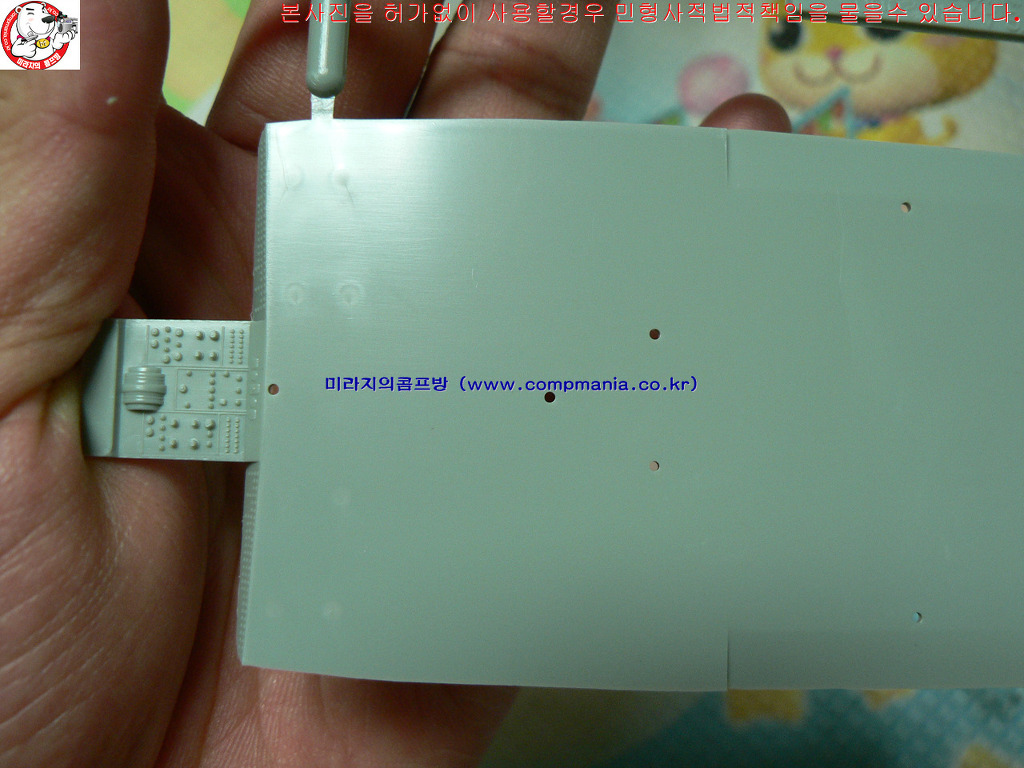

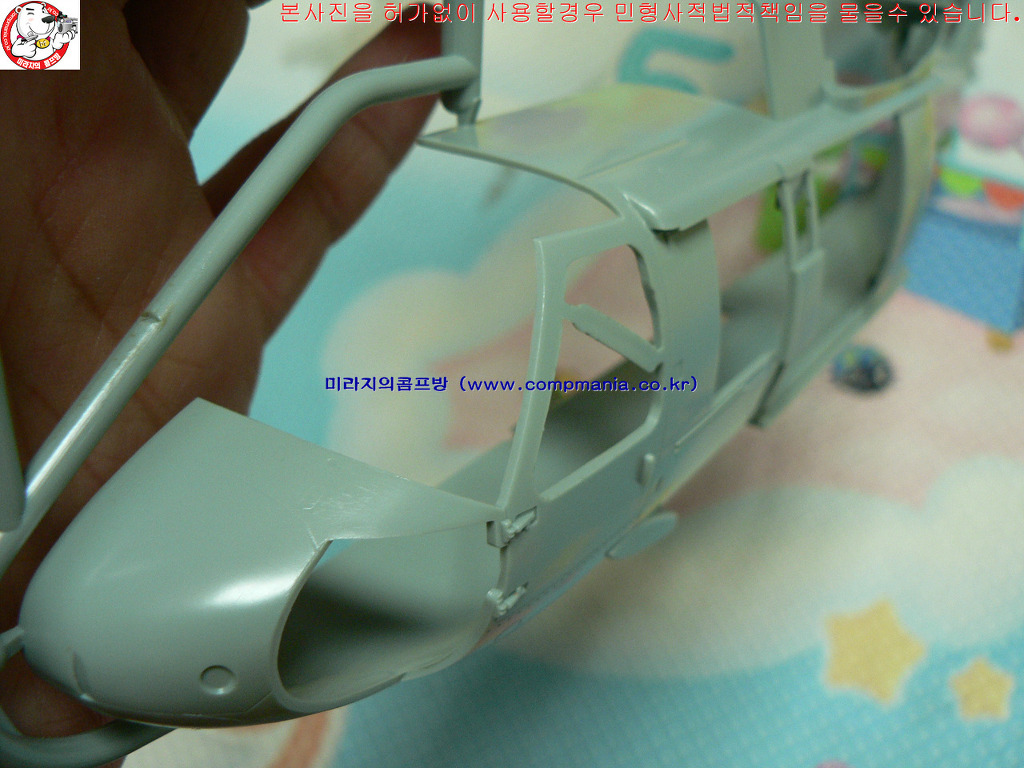

1.박스 및 외형
