[[1/350]]Russian battlecruiser Admiral Ushakov (ex-Kirov) (1/350 TRUMPETER MADE IN China) PT1
작성자mirageknight [왕성국]작성시간09.02.17조회수1,122 목록 댓글 4
안녕하세요~ 미라지나이트 입니다.
지난 7일부터 돌기 시작한 일명 2090년 바이러스 때문에 몇 일 리뷰를 못썼네요..다행히 11일 부터 백신이 배포되어 겨우 치료할 수 있었는데 이번 바이러스 때문에 공방의 피씨가 해를 입어 이메일을 다 잃어버렸습니다. 백업의 중요성을 알면서도 대비를 못했네요..
자 간만에 밀린 리뷰를 해봐야겠죠..? 오늘은 간만에 다시 러시아 함선으로 돌아갑니다.
세계에서 가장 큰 순양함 이야기 입니다.
러시아 해군의 Project 1144 우샤코프급 순양함 by 어둠의상인, 백선호님 수정/추가
개요
Project 1144 순양함은 1960년대에 계획이 시작되었으며, 계획 당시에는 미국의 탄도 미사일 탑재 원자력 잠수함에 대항하기 위한 대잠 순양함으로 계획되었다. 소련은 미국의 원자력 잠수함을 끊임없이 추적하면서 필요하다면 격침할 수 있도록, 긴 항속거리를 가진 원자력 추진 순양함을 원했던 것이다. 물론 적 항공기의 공격에 취약한 대잠 순양함 혼자서 활동할 수는 없으므로, 이 함정을 호위할 Project 1126 방공 순양함도 동시에 계획되었다. 이 계획은 우달로이급 대잠 구축함과 소브레메니급 대함/대공 구축함의 특성화 된 조합과 비슷하다. 그러나 Project 1126 방공 순양함은 원자력 추진기관의 탑재가 어려워지면서 취소되고, 방공함에 대한 계획은 추진기관이 재래식으로 바뀐 Project 1165에서 계속되었다. 그런데 이 당시 미국은 대공/대잠 임무를 모두 수행할 수 있는 롱 비치나 베인브리지, 트럭스턴 같은 원자력 순양함을 이미 보유하고 있었다. 이런 상황이 큰 영향을 미쳐 1971년에 Project 1144는 Project 1165와 통합되어 원래 계획이었던 대잠 순양함에서 미사일 순양함으로 대폭 변경되었다. 그리고 미국의 경험을 통해 적의 항공기와 미사일에 대한 최선의 방어책은 항공모함이라는 것이 증명되었기 때문에 원자력 추진 항모 건조 계획도 시작되었다. 이 결과 Project 1144는 대잠 임무 외에도 원자력 추진 항모의 호위와 적 수상함대의 타격이라는 임무를 맡게 되었다.

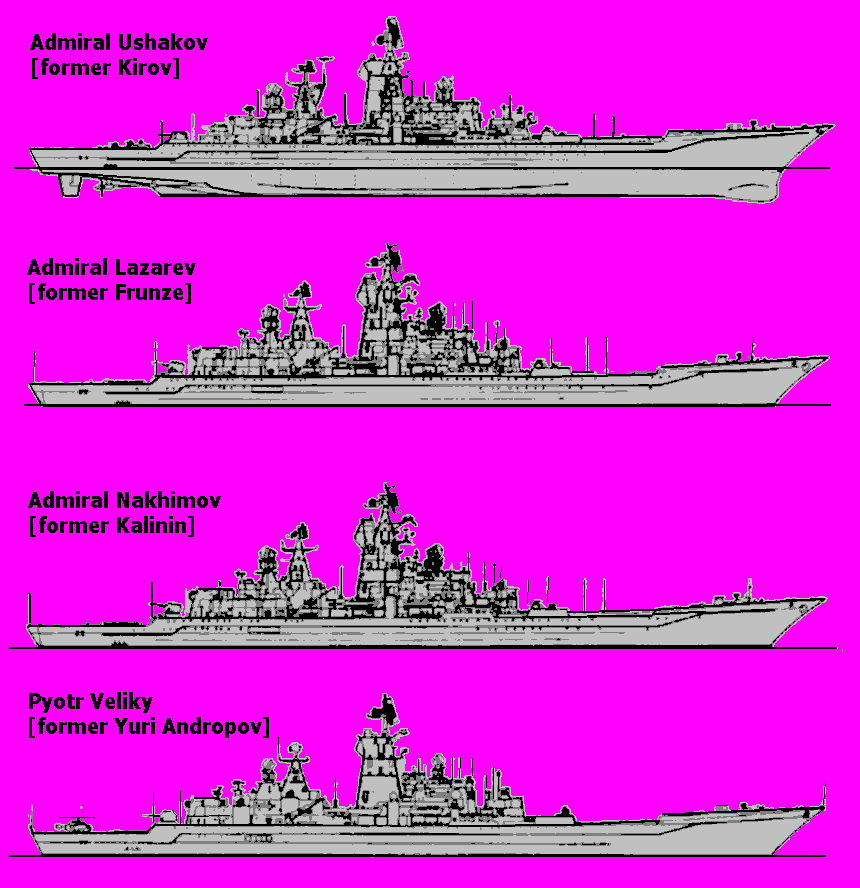

현재 Project 1144 순양함은 러시아에서 가장 큰 전투함이며 나토에서도 순양 전함으로 분류할 만큼 강력한 능력을 자랑하고 있다. 그러나 이 함정은 냉전의 절정기에 계획되어 시대에 맞지 않는데다, 냉전이 끝난 현재로서는 높은 건조 및 유지 비용으로 처치 곤란한 함정이기도 하다. 러시아에 있는 항모는 재래식 추진인 쿠즈네쵸프함 단 한 척뿐이며, 그나마 원자력 추진 항모 건조계획도 무산되었으므로, Project 1144 순양함이 호위할 항모가 없는 셈이다. 그렇다고 원자력 추진함을 재래식 추진함과 함께 편성하는 것도 의미가 없는데, 이것은 원자력 추진함으로서의 장점을 모두 버리는 것이기 때문이다. 현재는 함대의 방공과 적 수상함 타격 임무만을 맡고 있지만, 이런 임무는 Project 1164 모스크바급 순양함 정도로도 충분히 수행 가능하다. Project 1144 순양함의 첫번째 함정은 키로프함이며, 1980년 12월 30일에 취역하였다. 그후 프룬제함은 1984년 10월 31일에, 칼리닌함은 1988년 12월 30일에, 유리 안드로포프함은 1998년에 각각 취역하였다. 그러나 이 함정들은 소련 붕괴 후 러시아적인 이름으로 개명되어, 키로프함은 어드미럴 우샤코프함으로, 프룬제함은 어드미럴 라자레프함으로, 칼리닌함은 어드미럴 나히모프함으로, 안드로포프함은 표트르 베리키함으로 바뀌었다. 현재는 건조된 4척 가운데 Project 1144.2인 어드미럴 나히모프함과 표트르 베리키함만이 남아 활동 중이다.

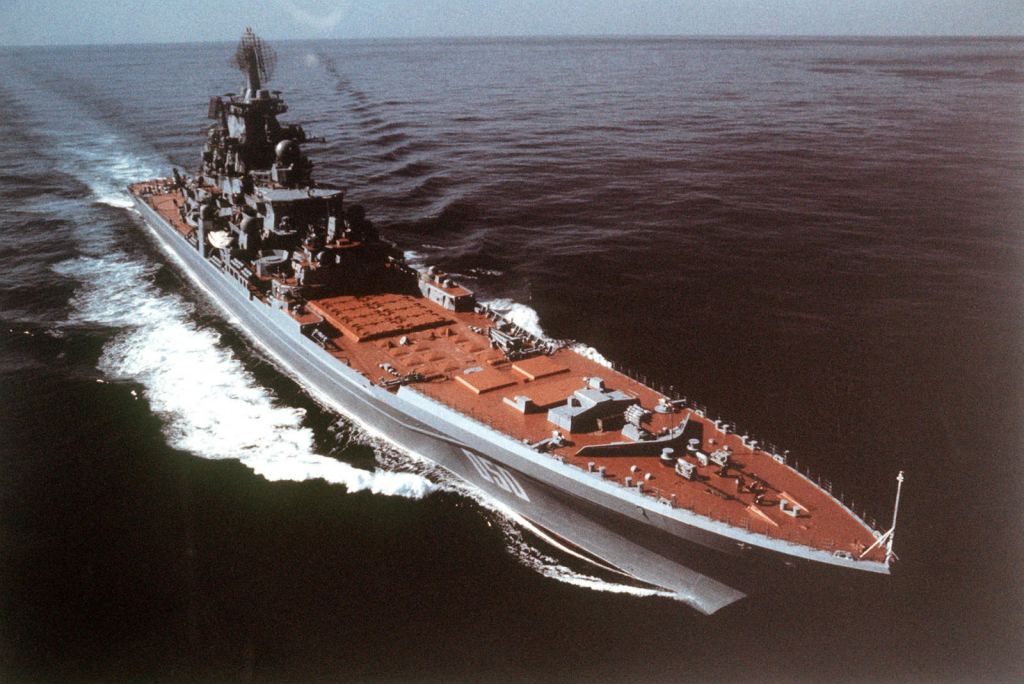

[소련연방 해체후 키로프 급은 Ushakov 급 으로 이름이 바뀐다 만재배수량 24,000톤에 달하는 거대한 함선으로 그에 걸맞는 중무장과 중장갑을 동시에 한 거대한 순양전함 이였다]
구 조
이전의 대형 대잠함의 경우에는 방어에 신경을 쓰지 않아도 괜찮았지만, 우샤코프급 순양함은 미사일 한기에 격침시키기는 아까웠기 때문에 중요한 부분에 장갑을 채용하고 있다. 이 때문에 배수량이 증가하게 된 것은 당연하다. S-300F Rif 대공 방어 체계는 갑판 아래의 독자적인 격납고에 탑재되어 있고 그 안에 발사관도 있기 때문에 현측 장갑 없이 상부에만 장갑을 설치하였다. 그러나 Granit 대함 미사일 체계의 경우는 그 탄두부와 연료부가 워낙 크기 때문에 흘수선 이상은 100mm, 갑판 및 흘수선 이하는 70mm의 경사 장갑으로 보호된다. 그 외에 흘수선상의 함내에 존재하는 주전투 지휘실과 전투 정보실의 구획도 현측은 100mm, 격벽 및 상부는 75mm의 장갑으로 보호하며, 보조 증기 보일러 구획과 원자로 구획은 경사장갑으로 보호한다.
함미에는 헬기 격납고와 헬기의 무장 및 키 구획의 방어를 위해, 현측 70mm와 상부 50mm의 가벼운 파편 방어 장갑이 존재한다. 현측 장갑은 없지만 흘수선으로부터 상부 2.5m와 하부 1m는 함수에서 함미까지 두꺼운 장갑이 설치되었다. 부분 장갑은 함포, 화약고 등의 무기 체계에도 설치되어 있다. 부분 장갑에는 알루미늄 합금이 포함되어 있어, 장갑의 전체 중량은 1,100톤을 넘지 않는다고 한다. 순양함에는 627명의 승조원이 탑승하고 있으므로 승조원의 거주성 향상을 위해 6m의 크기의 사우나와 샤워실 및 욕조, 당구대 및 피아노가 있는 살롱, 영화관과 도서관, 체육관으로 사용할 수 있는 200석의 클럽이 존재한다. 상부 구조물에서는 화물 리프트가 2기, 화물 인원 수송 리프트가 1기 가동하고 있으며, 케이블 시스템의 TV 스튜디오와 소형 인쇄소도 있다.

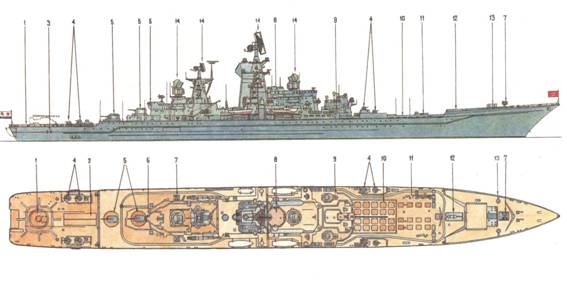

[Project 1144 순양함의 구조도]
장비
레이더
순양함에는 대공 레이더로 MR-800 Voshkod(Top Pair) 레이더와 MR-700 Fregat(Top Steer) 레이더를 장착하고 있다. Top Pair는 3차원 Top Sail과 2차원 Big Net을 반대로 붙인 장거리 대공 수색 레이더이며 500km 범위 내의 대공 목표를 발견할 수 있다. Top Steer는 40km 이하의 대수상 목표와 400km 이하의 대공 목표에 대한 탐지가 가능하다. 마지막함인 표트르 베리키함에서는 MR-700 Fregat(Top Steer) 레이더 대신 MR-710 Fregat-MA(Top Plate) 레이더가 장착되었다. 항법 레이더로는 3기의 MR-212(Palm Frond)가 사용된다. 사격 통제 레이더는 3M41(SA-N-6 Grumble) 대공 미사일 통제용으로 3R41 Volna(Top Dome) 2기가 사용되었다. 이 레이더는 위상 배열 안테나를 사용하여 1기당 모두 12발의 3M41(SA-N-6 Grumble) 미사일을 통제할 수 있다. 마지막함인 표트르 베리키함에서는 전방에 탑재된 Volna 대신 30N6 Flap Lid(Tomb Stone)를 장착하고 있다. 그외에 OSA-MA 체계의 9M33(SA-N-4 Gecko) 통제용으로는 2기의 MPZ-301 Baza(Pop Group)이 사용되었다. 표트르 베리키함에서는 OSA-MA 대신 Klinok 체계가 탑재되며 MPZ-301 Baza(Pop Group) 대신 9M330(SA-N-9 Gauntlet) 통제용으로 2기의 MR-360 Podkat(Cross Sword) 레이더가 탑재된다. 그외에 대함 미사일 통제용으로 Argument(Front Door-C) 레이더가 장비되었고, AK-130 함포 통제용으로는 MR-184(Kite Screech)가 사용되었다. 처음 두척은 AK-630 근접 방어 무기 체계를 사용하여 4기의 MR-123(Bass Tilt)가 장착되었고, 나중의 두척은 Kashstan 근접 방어 무기 체계를 사용하여 6기의 3P37(Hot Flash)가 장착된다. 대잠 미사일 유도용으로는 2기의 Drakon(Eye Bowl) 레이더가 사용된다.
MR-800 Voshkod(1번), MR-700 Fregat(2번), 3R41 Volna(3번)의 모습
소나
우샤코프급은 장거리 수중 소나 체계인 MGK-355 Polinom을 장착한다. 이 소나는 당시에 러시아에서 개발된 소나 중의 가장 뛰어난 것으로 평가받고 있는 상당히 커다란 함수 소나이다. 성능은 40km~50km 범위의 잠수함을 발견할 수 있는 것으로 알려져 있으며 25노트 이하의 수중 목표를 효과적으로 발견할 수가 있다.
추진기관
이 순양함은 원자력으로 추진되므로 추진기관의 개발에도 특별히 신경을 써서 원자력 기관의 출력이 140,000마력에 이른다. 우샤코프급에 탑재되는 복합 자동화 원자력 발전기는 3구획에 설치되었는데, 총 출력 600MW의 원자로 2기와 터빈 구동 장치 2기, 터빈 구획에 설치된 예비 자동화 보일러 KVG-2 2기를 포함하고 있다. 증기 공급 시스템은 함내의 어떤 장치에도 증기를 보낼 수가 있다. 순양함의 발전기는 각 3,000kW의 증기 터빈 발전기 4기와 4곳의 자율 구획에 설치된 각 1,500kW의 가스터빈 발전기 4기로 구성되어 있다. 각각의 발전기가 견딜 수 있는 기간은 50,000시간에 달한다. 또한 소나 체계에 영향을 최소화하기 위해 추진기관의 맥동 특성을 향상시켰으며, 소음을 감소시키기 위해 선체의 외곽을 최적화하였다. 이러한 연구의 성과는 같은 소나 체계를 장착하는 우달로이급 대잠 구축함의 선체 외곽 설계 시에도 많은 도움이 되었다.
무장
AK-100 또는 AK-130 함포
첫번째함인 어드미럴 우샤코프함에는 AK-100 단장포가 2문 탑재되었으나 그 이후 함정부터는 모두 AK-130 2연장 함포가 1문 장착된다. 함포는 특이하게 모두 함미쪽에 장착되어있는데 이것은 함수 쪽에 많은 수의 미사일 수직/경사 발사 체계가 설치되어 있어 공간이 없기 때문이다. AK-100 100mm 함포는 최대 사정 거리는 21.5km이고 사격 속도는 분당 60발이며, 1문당 예비 탄약은 320발이다. AK-130 130mm 함포는 최대 사정 거리는 21.5km이고 포신당 최대 발사 속도는 35발이다. 함포의 사격 통제는 MR -114/MR-184(Kite Screech) 사격 통제 레이더에 의해 이루어지며, 75km 범위까지 통제할 수 있다.
AK-630 또는 Kashtan 근접 방어 무기 체계

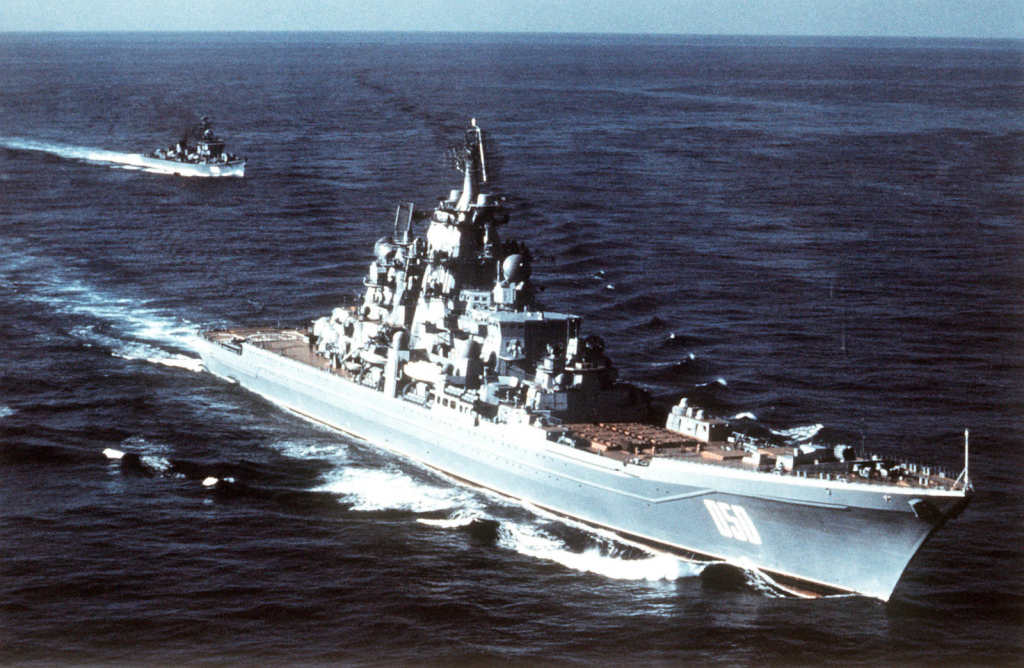

[어드미럴 우샤코프함에는 AK-630 근접 방어 무기 체계 가 총 8문이 장착되어 대함미사일로부터 함체를 보호하게 된다]
처음 2척의 순양함에는 근접 방어 무기 체계로 Talamashzavod사의 AK-630M 6연장 포 시스템 8문이 장착된다. AK-630M에 사용된 AO-18 포는 5km 거리에서 접근하는 미사일을 격추할 수 있도록 포구 초속 900m에서 분당 5,000발을 발사할 수 있다. 이 시스템은 2,000발들이 탄창에서 탄약을 공급받으며 예비 탄창으로부터 추가로 1,000발을 더 공급받을 수 있다. AO-18 포는 고폭 파편형 소이탄 또는 파편형 예광탄을 발사할 수 있으며, 레이더 통제 체계와 표적 추적 장치에서 원격으로 탄약 종류를 선택할 수 있다. 자동 공급 장치에 의해서 운용되는 이 근접 방어 무기 체계는 1명의 사수로 충분히 운영 가능하다. 유효사거리는 해면을 스치듯이 비행하는 대함 미사일인 경우에는 4km, 경량의 수상 표적인 경우에는 5km이다. 이 근접 방어 무기 체계는 MR-123 Turel(Bass Tilt) 추적 레이더에 의해 통제된다.
나중의 2척에는 AK-630 대신 KBP사의 CADS-N-1 Kashtan 기관포/미사일 혼합 근접 방어 무기 체계를 탑재한다. 포탑의 중앙에 레이더 2기와 전자 광학 장치 1기가 위치하며, 포탑의 좌우 양측에는 6연장 Gsh-6-30K 30mm 개틀링포가 1문씩 총 2문이 장착되고 기관포 위쪽에 3M311(SA-N-11) 대공 미사일을 8기 탑재할 수 있는 발사기가 장착되어있다. 여기에 사용된 신형의 Gsh-6-30K 기관포는 AK-630 시스템의 30mm 포와는 달리 130kw의 전기 구동으로 분당 6,000발을 발사할 수 있으며, 미사일의 사거리는 1.5∼8km, 포는 500∼4,000m이다. Kashtan 근접 방어 무기 체계는 대함 미사일 4기가 동시에 접근할 때도 대응할 수 있는 능력을 가지고 있으며, 이것은 프랑스 크로탈 NAVAL NG 능력의 2배, 네델란드 골키퍼 능력의 3배가 된다고 KBP사는 주장하고 있다. 기관포와 미사일이라는 2개의 요격 채널을 갖추고 있기 때문에 어떠한 표적에 대해서도 거의 100%에 가까운 요격 확률을 얻을 수 있지만 최대 요격가능 표적속도는 600m/s로 비교적 낮다는 단점이 있다.
S-300F Rif 대공 방어 체계
우샤코프급의 구역 대공 방어 체계는 S-300F Rif이다. 이것은 적대적인 상황에서 수상함과 잠수함에서 발사되는 대함 미사일과 항공기에 의한 다양한 공격에 대응하기 위한 것이다. 이 대공 방어 체계는 3M41(SA-N-6 Grumble) 미사일을 사용하며, 이 미사일의 사거리는 90km이고 유효 고도는 25m에서 25km 사이이다. 미사일의 전체 길이는 7.5m이고, 지름은 0.45m, 발사 중량은 1,200kg이며 탄두 중량은 130kg이다. 원래는 3M41 미사일이 쓰였지만 1990년 이후 개량된 사정거리 120km의 48N6 미사일이 사용되고 있다. 러시아 설계자들은 S-300F Rif 대공 방어 체계가 갑판에서 수직으로 발사되므로 미사일 발사 장치를 아예 갑판 아래에 숨기면 어떨까 하는 독창적인 생각을 해냈다. 이것이 최초의 수직 발사 체계의 시작이며 현재 수상함들은 대부분 이 방식을 채용하고 있다.
우샤코프급에서는 B-303A 수직 발사 체계를 사용하는데, 이 수직 발사 체계는 지상형 S-300의 간소화를 위해 회전식 탄창을 가지고 있으며, 미사일이 발사되면 탄창은 다음의 미사일의 발사 셀로 회전하는 방식이다. 이 발사장치는 가스압식 비행 사출기에 의해 3초 간격으로 수직 발사가 가능하다. 우샤코프급에서는 8셀짜리 B-303A 수직 발사 체계를 12모듈 탑재하므로 모두 96기의 미사일이 탑재된다. 사격 통제는 회전식 위상 배열 레이더 3R41 Volna(Top Dome)이며, 전투 정보 통제 체계 내에 통제될 수도 있고 독자적으로 미사일의 유도 및 공중 목표의 수색을 실시할 수도 있다. Volna(Top Dome)가 2기 장착되므로 우샤코프급은 동시에 24기의 미사일을 유도할 수 있으며, 모두 12개의 표적과 동시에 교전할 수 있다. 표트르 베리키함에는 향상된 S-300FM Rif-M 대공 방어 체계가 탑재되어 있는데, 함수쪽에는 Volna 대신 30N6 Flap Lid(Tomb Stone) 위상 배열 레이더를 장비하고 있다.
B-303A 수직 발사 체계
OSA-MA 또는 Klinok 대공 방어 체계

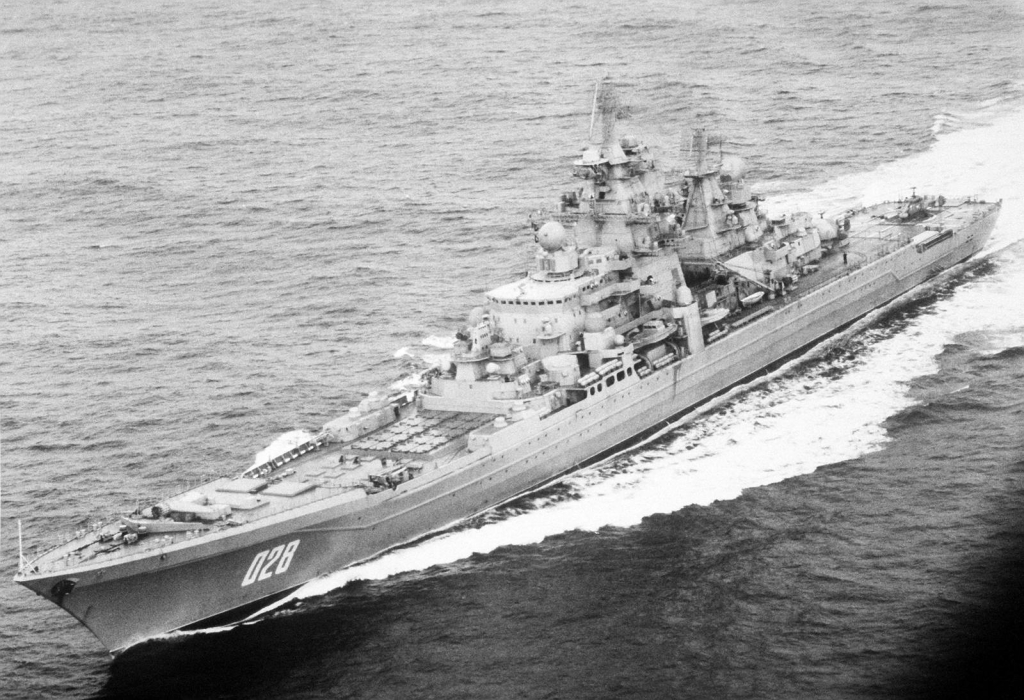

[B-303A 수직 발사 체계 는 OSA-MA 와 Klinok 대공 방어 체계로 구성되어 지며 (연두색과 파란색 부분) 빨간 원에 있는것이 AK-630 30mm 근접 방어 무기 체계 이다]
S-300F Rif 대공 방어 체계가 구역 방공용의 장거리 대공 미사일이라면, OSA-MA나 Klinok 대공 방어 체계는 개함 방공용의 단거리 대공 미사일이다. 처음 3척에는 OSA-MA가 마지막 함에는 Klinok이 탑재되어 있다. 원래는 2번함과 3번함에도 Klinok의 탑재가 고려되었으나 실제로 탑재되지는 않았다. 이것은 당시 개발중이던 Klinok용의 9M330(SA-N-9 Gauntlet) 미사일을 OSA-MA용의 9M33(SA-N-4 Gecko) 미사일과 호환해 사용하려던 구상이 의도대로 진행되지 않았기 때문이다. Osa-MA 대공 방어 체계는 두기의 Zif-122 발사기로 이루어져 있는데, 우샤코프급의 처음 3척에는 이 발사기가 2기씩 장착되어 있다. 각각의 발사기에는 4개의 회전식 원통이 있는데 여기에 미사일 5기씩이 적재되므로, 모두 40기의 9M33(SA-N-4 Gecko) 미사일을 탑재할 수 있다. 재장전시에는 원통에 적재된 미사일이 올라와서 발사되는데, 발사하기 전 미사일이 적재된 원통의 해치를 닫아야하기 때문에 발사속도는 느린 편이다. 이 미사일은 최대 속도는 마하 2.5에 달하며 사정거리는 1.5km에서 15km이다. 사격 통제는 2기의 MPZ-301 Baza(Pop Group)에 의해 이루어진다. 이 사격 통제 레이더는 1기당 1개의 표적을 유도할 수 있으므로 이 대공 방어 체계는 모두 2개의 표적과 동시에 교전할 수 있다.
OSA-MA 대공 방어 체계
Granit 대함 미사일 체계
우샤코프급 순양함은 강력한 3M45 Granit(SS-N-19 Shipwreck) 대함 미사일을 장비하고 있다. Granit는 Bazalt(SS-N-12 Sandbox)의 대함 미사일의 개량 모델로 전방부에 흡입구가 있는 초음속 램제트 미사일이며, 최대속력이 마하 2.5이고 비교적 작은 날개와 십자형 꼬리 날개를 갖고 있다. Granit 미사일의 추진장치는 액체 추진제 램제트인 것으로 추정되며, 모든 램제트와 마찬가지로 이는 점화전에 초기가속이 필요하다. 직렬로 장착된 고체추진제 로켓 부스터는 미사일의 길이가 확장되어 바람직하지 못하므로 일체형 부스터가 사용되는 것으로 추정된다. Granit 미사일은 수상함정에서 발사할뿐만 아니라 잠수함에서 발사할 수도 있으며 사정거리 550km의 순항 터보제트 엔진 KR-93를 사용한다. 이 대함 미사일은 액티브 자동 유도탄두를 탑재한 관성 유도 시스템을 사용해 전 비행 과정에 대해 자율적이며, 여러 무리의 목표를 공격할 수 있고 향상된 대전자 능력을 가지고 있다. Granit 미사일은 길이가 10m이고 발사중량은 7,000kg이다. 현재 기술로는 훨씬 작고 가볍게 마하 2.5의 초음속 미사일을 만들 수 있는데, 프랑스의 ANF(Anti-Navire Futur) 미사일은 5.8m의 길이에 중량은 1,000kg에 불과하다.
Granit 미사일은 고속이고 대중량이기 때문에 비록 근접 방어 무기 체계에 타격을 받더라도 표적함에 막대한 피해를 입힐 수 있을 것으로 보인다. 탄두의 종류에 관해서도 확실한 정보는 없지만, 750kg의 고폭 탄두나 500kT급 핵탄두가 탑재 가능할 것으로 보인다. 그러나 러시아의 초음속 대함 미사일은 원래 운동에너지로 파괴력을 높이자고 속도를 빠르게 한 것이 아니라, 적의 방어망을 돌파할 확률을 높이고 날아가는 동안 표적의 이동에 따른 중간유도 필요성을 없애기 위해 속도를 빠르게 했다고 한다. 운동에너지에 의한 파괴력 증가는 보너스인 셈이다. 초음속 Granit 미사일은 아음속 Progress(SS-N-3 Shaddock) 미사일보다 훨씬 빨라서 날아가는 도중에 표적이 "뛰어봤자 벼룩"이기 때문에 중간유도가 필요없다고 한다. US-A 액티브 레이더 위성이나 US-P 패시브 ESM 위성 같은 해양감시위성으로부터 정보를 받고 그대로 Granit 미사일를 발사하면 된다. 미국은 이러한 Granit 미사일의 대응책으로 소련의 해양감시위성을 잡기 위해, 1984년 F-15가 고공으로 급상승하며 발사하는 ASAT를 시험하기도 했다.
일제공격시에는 한기의 지시용 미사일이 고고도로 비행하고 나머지는 나머지는 저고도로 비행하도록 사전 프로그램 되어 있다. 고고도 지시 미사일은 표적 대형을 최초로 탐지하여, 저고도 비행 미사일에 개별적인 표적을 할당하고, 공격이 진행됨에 따라 이러한 표적정보를 갱신한다. 만약 이 지시용 미사일이 요격되면 다른 미사일이 지시용 미사일의 역할을 넘겨 받는다. 이러한 전술의 성공 여부는 장거리 함대공 미사일 공격에서 생존할 수 있는 고고도 미사일의 능력 그리고 다른 미사일과의 데이터 링크의 대전자전 능력에 좌우된다. 우샤코프급에서는 SM-233 경사 발사 체계 3개 모듈(8셀＋8셀＋4셀)이 장착되어, 모두 20기의 Granit 대함 미사일이 탑재된다. 이 경사 발사 체계의 경사각도는 약 50도인 것으로 알려져 있다.
Metell 대잠 미사일 체계
이 85-R Metell(SS-N-14 Silex) 대잠 미사일은 첫번째함인 어드미럴 우샤코프함에만 탑재되어 있다. 이것은 항공 어뢰 AT-2UM를 개량한 순수한 대잠용 미사일이다. 미사일의 사정거리는 6km-50km이고, 탄두부에 장착된 중어뢰의 항속 거리는 8km, 유효 심도는 500m 이하이다. 이 대잠 미사일을 사용하기 위해 50km 범위의 잠수함 수색이 가능한 MGK-355 Polinom 소나를 장착하였다. 이 대잠 미사일의 전체 길이는 7.2m이고 발사 중량은 3.8톤이다. 비행 중 사격 방향은 목표 지시에 의해 수정이 가능하고 발사 장치는 재장전이 가능하다. 이 대잠 미사일은 예비까지 모두 10발로 갑판 아래의 격납고에 탑재된다. 그러나 이후 함정에서는 533mm 어뢰 튜브에서 발사가 가능한 Tsakra(SS-N-15 Starfish) 대잠 미사일을 사용한다.
RBU-6000 또는 Udav-1 대잠/대어뢰 로켓 발사기
처음 2척에는 12연장 RBU-6000을 1기 탑재하고 있다. RBU-6000은 SMERCH-2 대잠 체계에 사용되는 대잠 로켓 발사기로 Yekaterinburg에 위치한 State Unitary Enterprise에서 공급된다. 여기서 사용하는 RGB-60 수중 폭발 로켓은 6km의 사거리를 가지며 최대 500m 깊이의 잠수함을 공격할 수 있다. 이 체계는 108기의 RGB-60 로켓을 탑재하고 있다. 이 수중 폭발 로켓은 가까운 거리 및 천해에서의 잠수함 격파는 물론 대어뢰 및 대파괴공작 방어에도 사용되며, 저공 비행 목표에 물의 장벽을 만드는 데 사용되기도 한다.
나중의 2척에는 RBU-6000 대신 새로운 대잠/대어뢰 로켓 발사기 Udav-1을 1기 탑재하고 있다. Udav-1 체계는 일제 발사로 자동 유도 어뢰를 76%, 직진 어뢰를 90%의 확률로 격파할 수 있다. 로켓은 자동화된 KT-153 300mm 10연장 발사 장치에서 발사된다. 이 체계는 목표 발견의 15초 후에 전투준비 체제에 들어가서 어뢰 진행 방향으로 로켓탄을 발사하며, 물의 장벽을 만들어 가짜의 수중 음향 목표를 발생시키고 폭뢰를 어뢰 진행 방향에 부설한다. 이러한 방식으로 로켓탄을 사용해 잠수함과 그외의 파괴 공작 전력 및 수단에 대응할 수 있다. 로켓탄의 사정거리는 700m에서 3,000m이며, 폭뢰의 사정거리는 100m에서 2,000m이다.
RBU-1000 대잠 로켓 발사기
이 함정은 RBU-6000이나 Udav-1 대잠/대어뢰 로켓 발사기 외에도 RBU-1000 6연장 대잠 로켓 발사기 2기를 가지고 있다. 이 발사기는 72기의 RGB-10 대잠 로켓을 탑재하는데, 대잠 로켓의 사거리는 1km이고 탄두부의 무게는 55kg으로 알려져 있다.
533mm 5연장 어뢰 튜브
우샤코프급은 533mm 5연장 어뢰 튜브 2기를 가지고 있다. 첫번째 함정인 어드미럴 우샤코프함에서는 어뢰튜브에서 중어뢰만을 운용하였다. 주로 사용되는 중어뢰인 SET-65는 탄두 중량이 205kg이고 속도 40노트에 사정거리는 16km에 달한다. 전체 길이는 7.8m이며 총 중량 1.74톤으로 능동으로 유도된다. 그러나 그 이후 함정들은 중어뢰뿐만 아니라 별도의 Metell(SS-N-14 Silex) 대잠 미사일 발사기 대신 533mm 어뢰 튜브에서 발사가 가능한 Tsakra(SS-N-15 Starfish) 대잠 미사일을 사용한다. Tsakra(SS-N-15 Starfish) 대잠 미사일의 경우 최대 사거리는 Metell(SS-N-14 Silex) 대잠 미사일와 비슷한 50km에 달한다.
헬기 운영 능력

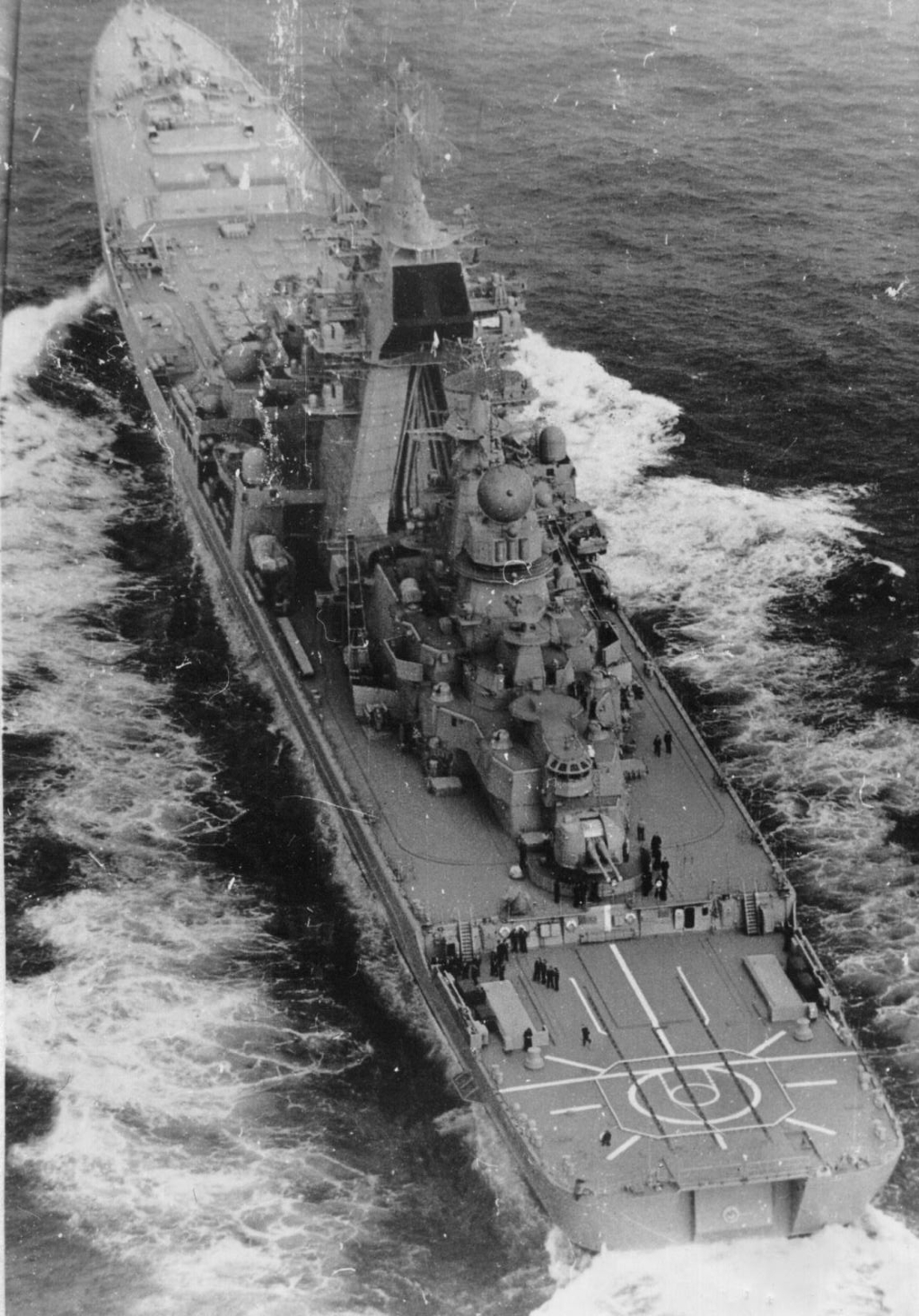

함미에는 위치 평형 시스템이 설비된 헬기 착함대와 헬기 견인기, 엘리베이터가 존재하며, 격납고 내는 항공기용의 예비 탄약고가 있다. 우샤코프급의 헬기 격납고는 독특하게 갑판 아래에 탑재되어 있어 평소에는 닫혀 있다가 헬기를 수용하거나 꺼낼때는 아래에서 위로 도어를 열어 엘리베이터를 이용해 견인한다. 헬기 착함대에는 대잠용으로 사용이 가능하고, 또한 대함 미사일의 목표 지정용으로 사용이 가능한 Ka-25 헬기 3기나 Ka-27 헬기 2기가 탑재 가능하다. Ka-27 헬기는 러시아의 2세대 헬기로 1969년-1973년에 설계되어 기본형 Ka-27과 원거리 레이더 발견형의 Ka-31, Ka-27PS(수색, 구조), Ka-29(수송, 전투) 등 이 1980년대 양산되었다. 헬기에는 총 출력 4,400마력의 엔진이 설치되어 속도는 시속 250km에 항속거리는 800km에 이른다. 이 헬기는 거리 7.3~7.5km의 잠수함을 발견할 수 있고 깊이 400m까지의 목표를 발견가능한 소나부이 및 기상 자기 측정기를 가지고 있다. 헬기의 무장으로는 어뢰와 폭뢰를 장비한다. 우샤코프급에서는 함이 흔들리지 않아 악천후에서도 헬기 운영이 가능하다.
|
제원
|
출처 어둠의상인 홈페이지( http://icc.skku.ac.kr/~yeoupx/)
오늘 리뷰할 함선은 일명 키로프급으로 잘 알려져 있는 구소련의 핵추진 전투순양함 인 Admiral Ushakov 입니다.
이 함선은 세계에서 제일 큰 순양함(순항전함으로도 불리죠) 으로 기록되어 있습니다. 기준배수량 이 18,450톤(1번함) / 19,250톤(2~4번함) 만재배수량 은 무려 22.000톤(1번함) / 24,300톤(2~4번함) 이나 하는 괴물 같은 함선 입니다. 크기에서 둘째라면 서러워할 최신의 이지스함선이 10,000~15,000 톤급의 배수량을 지닌 것에 비교하면 실로 엄청난 크기임을 알 수 있습니다.
이 함선은 냉전시대 소련이 구상하던 원자력 항모를 보호할 목적으로 만들어 졌습니다. 하지만 90년대 초반 소련이 몰락하고 소련연방도 해체되자 원자력 항모 계획은 없던 일로 되어 버립니다.
호위해야 할 항모가 사라진 이 함선들은 다목적 순양전함으로 개조되어 4척이나 운영되게 됩니다.
하지만 1번함인 Admiral Ushakov 는 1990년 일어난 원자로 화재사건으로 인해 수리를 목적으로 조선소에 방치되었다가 결국 수리를 받지 못하고 2001년 퇴역처리, 2003년 완전히 해체되어 더 이상 볼 수 없게 되었습니다.
2번함인 Admiral Lazarev 또한 1995년 일어난 함내 화재사건으로 수리를 위해 조선소에 방치되었다가 퇴역처리 되었지만 이후 2003년인가..? 완전해체되어 버렸습니다.
3번함인 Admiral Nakimov 는 연료 교환 도중 일어난 파손사고로 현대 대대적인 수리 및 근대화개장에 들어가 있으며, 공사가 완료되는 데로 재취역할 예정입니다.
4번함인 Peter Velikiy 는 유일하게 러시아 해군 현역에서 활동중이며, 항공모함 Admiral Kuznetzov 와 함께 타격전단을 구성하고 있습니다. 얼마전에 있었던 러시아 북해함대의 대대적인 훈련에서 Peter Velikiy 가 푸틴 러시아 대통령의 기함으로도 활동했습니다.
참 대단한 크기와 무장을 자랑하던 함선 치고는 공교롭게 세척이 모두 화재로 소실되어 버리는 이 함정들은 비운의 함선이 되어 버립니다. 이는 러시아 함선 특유의 화재에 약한 알루미늄 재질로 되어있다는 점 그리고 모든 무장 시스템이 중앙에 밀집되어 있다는 점 또힌 구시대적인 소방방재 시스템에 있습니다.
하지만 현재 마지막 4번째 함인 Peter Velikiy 는 유일하게 러시아 해군 현역에서 활동중이며, 항공모함 Admiral Kuznetzov 와 함께 타격전단을 구성하고 있습니다.
우샤코프급 합선은 대형의 선체에 중장갑 그리고 중무장을 자랑하는 러시아 함선 특유의 설계사상이 반영된 멋진 전투함으로 특히 일본 애니메이션등에 자주 등장하는 우주전함 같은 힘찬 남성의 이미지가 물씬 풍기는 멋진 함선 이기도 합니다.
트럼페터.. 러시아 함선의 빅 브라더스를 뽑아내다~~
최근 함선 분야의 최강자로 급상승 하고 있는 트럼페터의 2008년도 최신작중 하나가 바로 오늘 소개할 제품넘버 04520 번 Russian battlecruiser Admiral Ushakov (ex-Kirov) 입니다.
우샤코프 급 함선은 길이만도 251.2m x 28.5m x 7.8m(길이/폭/흘수선) 함선의 크기를 나타내는 만재배수량도 24,000 톤이 넘는 그야말로 대형함의 대표적인 존재로 러시아 전투함의 맏형과 같은 존재 입니다.
총 4척이 건조된 이 함선은 순양전함이라고도 불리울 정도로 엄청난 무장과 장갑을 두른 다목적 원자력 전투 순양함으로 이번에 트럼페터에서 4척 모두 제품화 할 예정 이라고 합니다.
작년 12월에 1번함인 Admiral Ushakov (ex-Kirov) 가 출시된데 이어 이어 올 1월에는 2번함인 Russian cruiser Admiral Lazarev Ex-Frunze 까지 출시되어 현재 국내에 입고 판매중에 있습니다.
미라지도 2개다 구해서 리뷰를 위한 촬영을 마쳤는데… 정말 강력한 포스가 느껴지는 멋진 함선 모형입니다. 소개할려니 벌써 입이 근질되네요… 어떤 제품인지 살펴보도록 하겠습니다.
1. 박스 및 외형
[74×25×8.2 센티 정도의 거대한 크기의 박스로 역시 박스 자체는 매우 튼튼한 편이다]
약 74×25×8.2 센티 정도의 거대한 크기로 역시 함선모형에 있어 MG 급에 해당되는 1/350 스케일 함선 박스의 위용이 느껴질 정도 입니다.
박스 아트는 멋지게 미사일을 발사하는 장면을 그려내고 있습니다. 미사일의 발사연기가 상당히 리얼하게 그려져 있습니다.
각도는 함선 후방 측면에서 바라본 각도 인데 독특한 연통이 참 멋져 보입니다.
박스 측면에는 킷 설명과 더불어 함선의 설명이 잘 나와 있습니다.
2. 내용 및 특징
[박스안에는 약 481개의 부품이 차곡차곡 들어차있다 꺼내도 꺼내도 끝이 없더라..]
박스를 열어보면 우선 아랫쪽에 보이는 길이 약 74센티의 거대한 함체 부분이 보입니다. 슬라이드 사출로 선수부터 선미까지 한번에 사출되어 있습니다.
그리고 작은 부품들이 여러 개 잘 포장되어 있습니다. 약 491개의 부품들로 이루어진 다양한 부품들이 반겨주고 있습니다.
사출색은 항공회색이라 불리는 옅은 회색으로 약간 질긴 느낌의 프라스틱 재질로 사출되어 있습니다.
전체적인 사출상태는 상당히 말끔합니다. 이 제품은 일본에 수출되어 피트로드 상표로 팔리기 때문에 품질검사에 대해 꽤 엄격한 제품입니다. 고로 품질 하나는 믿고 사기에 충분한 제품 입니다.
