안녕하세요~ 미라지나이트 입니다.

곧 시작될 트럼페터의 신제품 F/A-18E 수퍼호넷 리뷰를 앞두고 리뷰용 자료 사진을 먼저 올려봅니다.

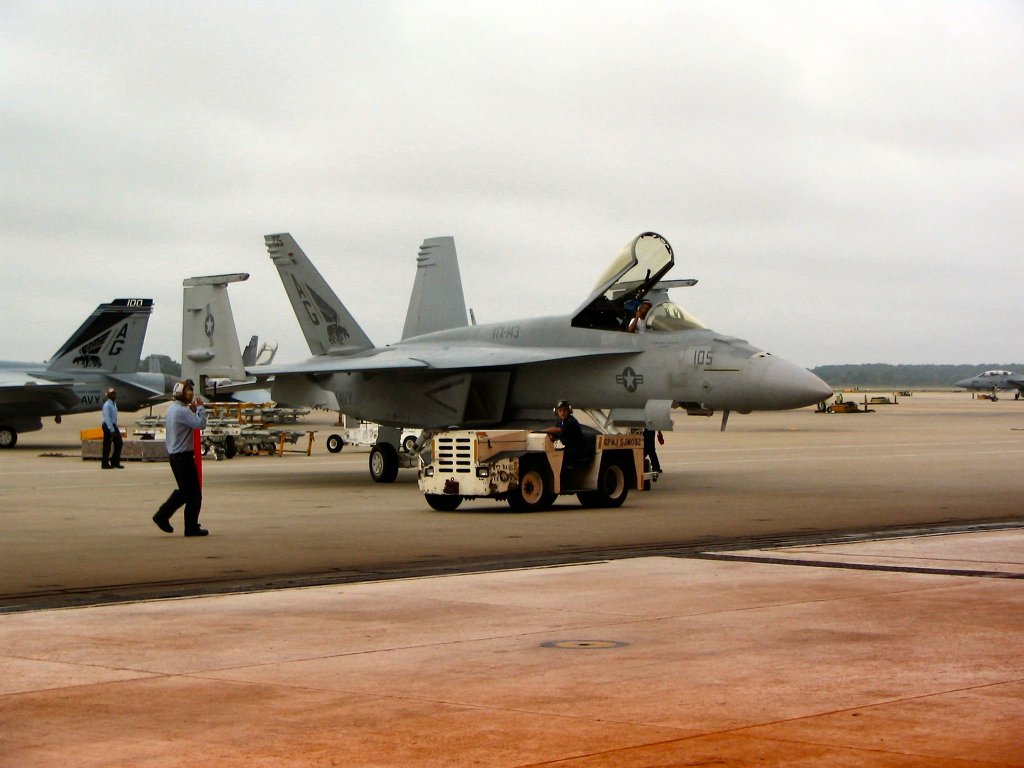

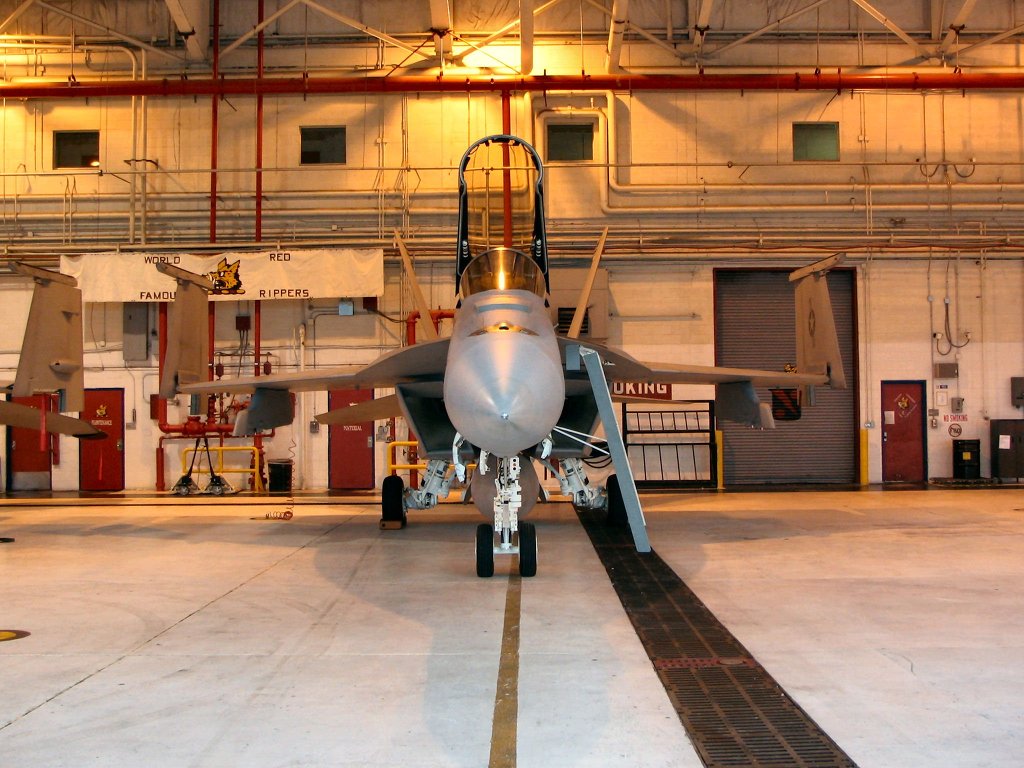

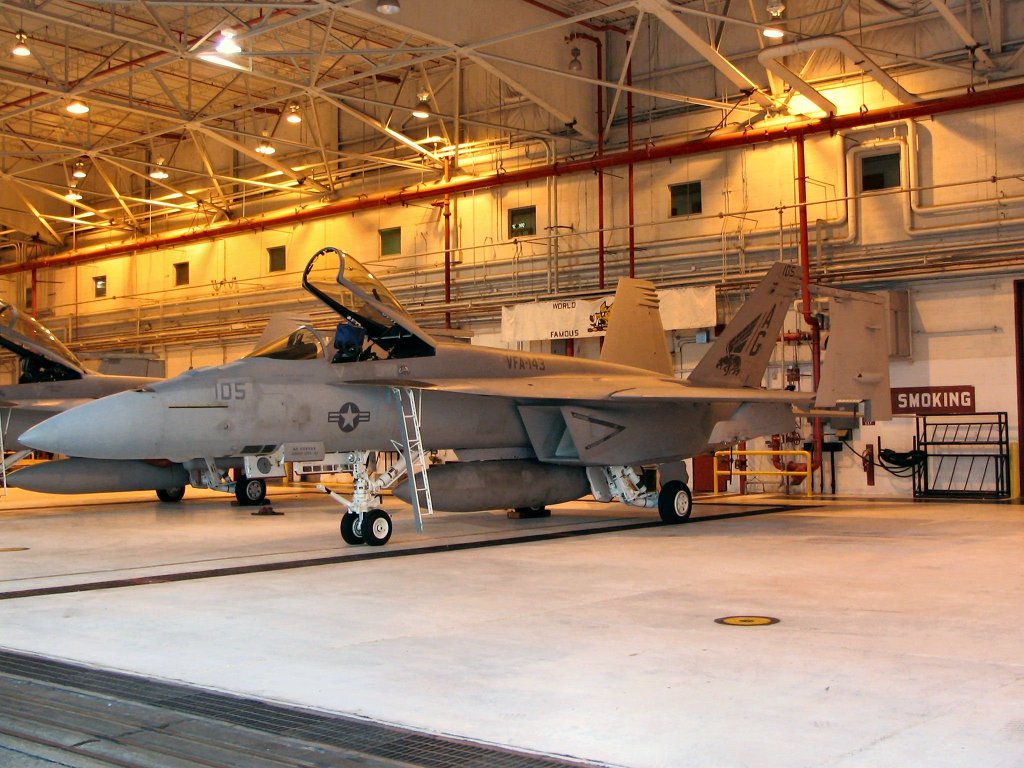

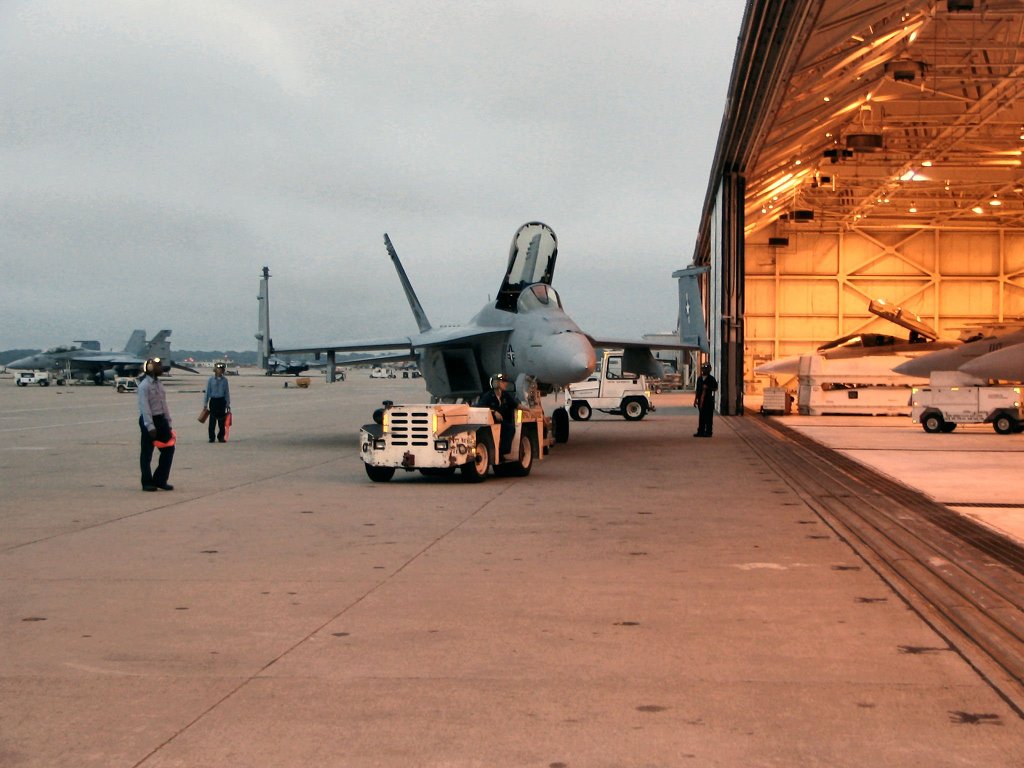

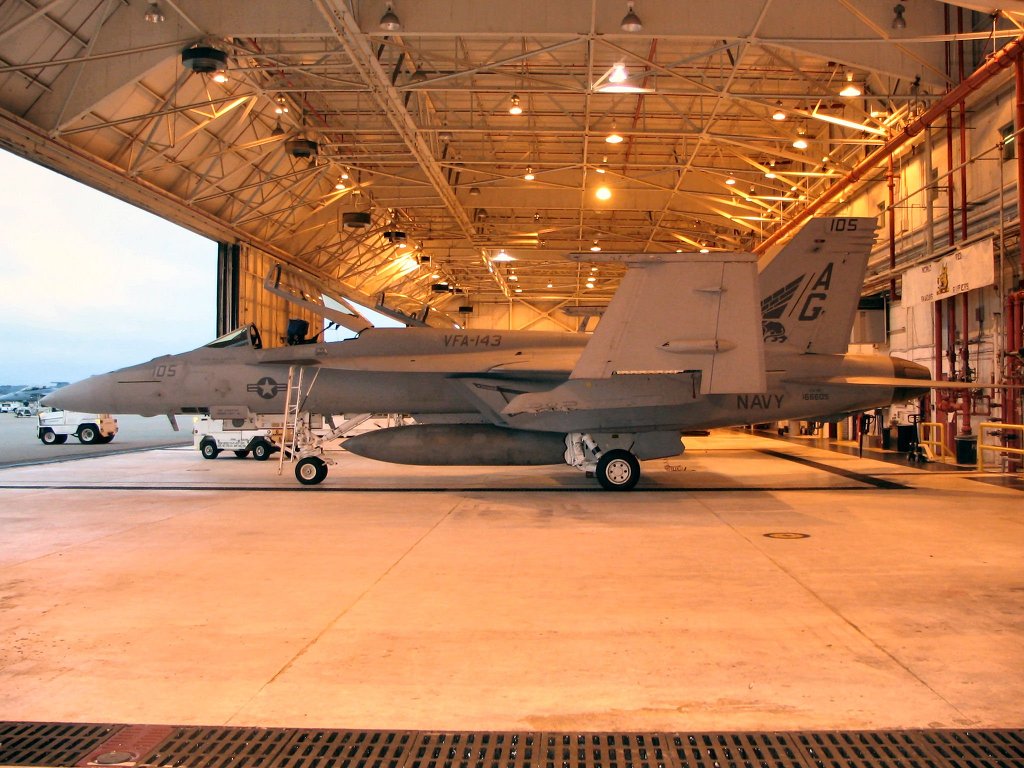

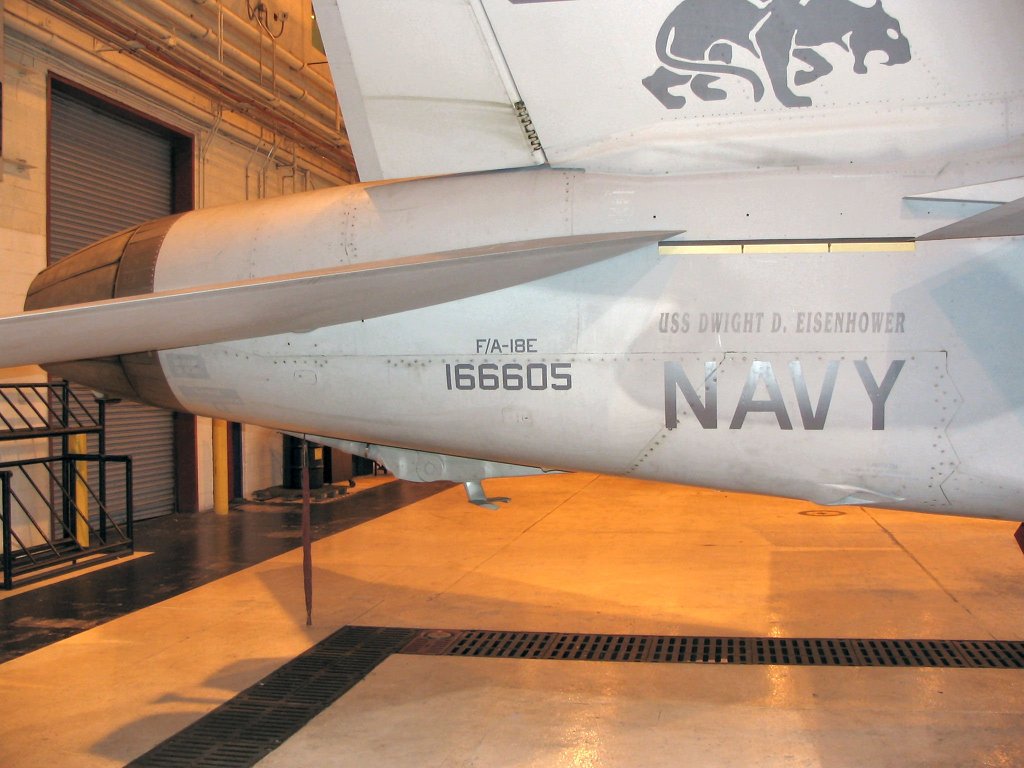

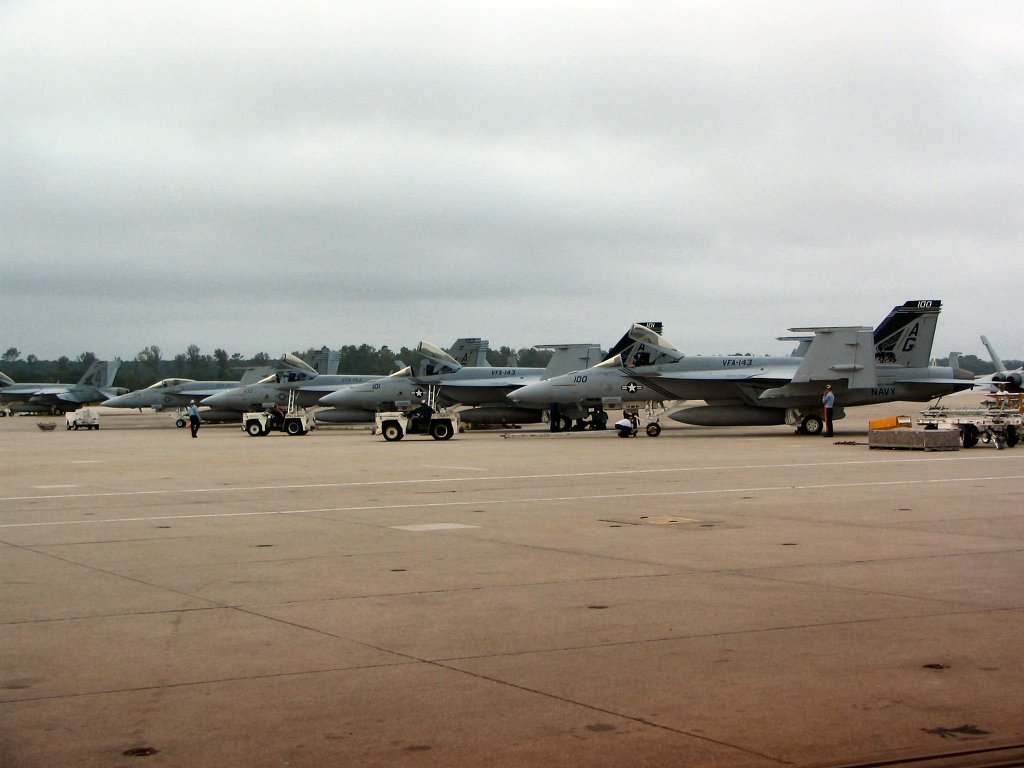

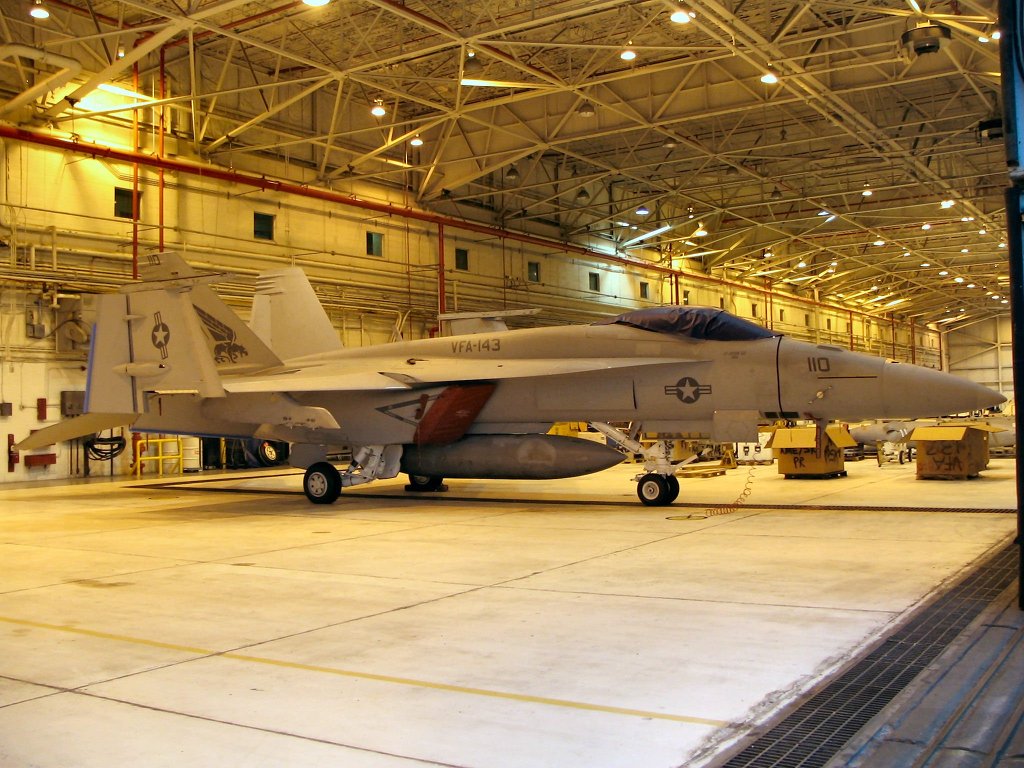

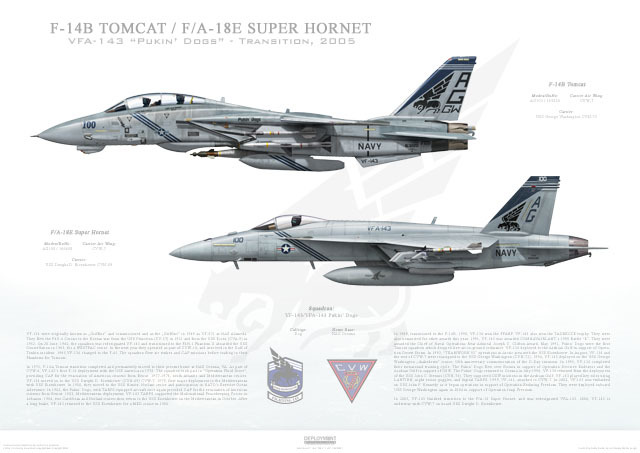

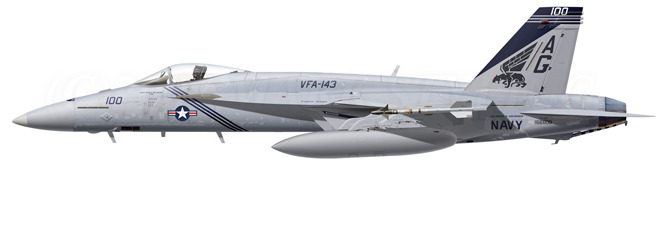

미해군 VFA-143 "Pukin' Dogs"  비행대 소속 F/A-18E Super Hornet 전폭기입니다. 우리에게는 아카데미 F-14A 톰캣에 들어 있는 마킹으로 유명한 부대 입니다. 원래는 지옥의 문을 지키는 무서운 개 '캘배로스' 를 형상화 하는것이라는데 모델러들 사이에는 '구토하는 개' 로 더 유명한 마킹입니다.

톰캣의 퇴역으로 이 부대 역시 신형 전투기인  F/A-18E Super Hornet E 형을 배정받았습니다.

글출처 비겐의 군사 무기사진 전문 블로그

(http://kr.blog.yahoo.com/shinecommerce)

일반 제원

승무원 : 1명

단가:

F/A-18E - 57,000,000 달러(2003년 기준)

F/A-18F - 59,000,000 달러 (2003년 기준)

EA-18G - 66,000,000 달러 (2003년 기준)

길이 : 18.31 m

폭 : 13.62 m

높이 : 4.88 m

순 기체 중량 : 13,864 kg

기본 중량 : 14,288 kg

전투기 임무수행 적재 중량 : 21,320 kg

최대이륙중량: 29,900 kg

최대 이륙 중량 : 29,900 kg

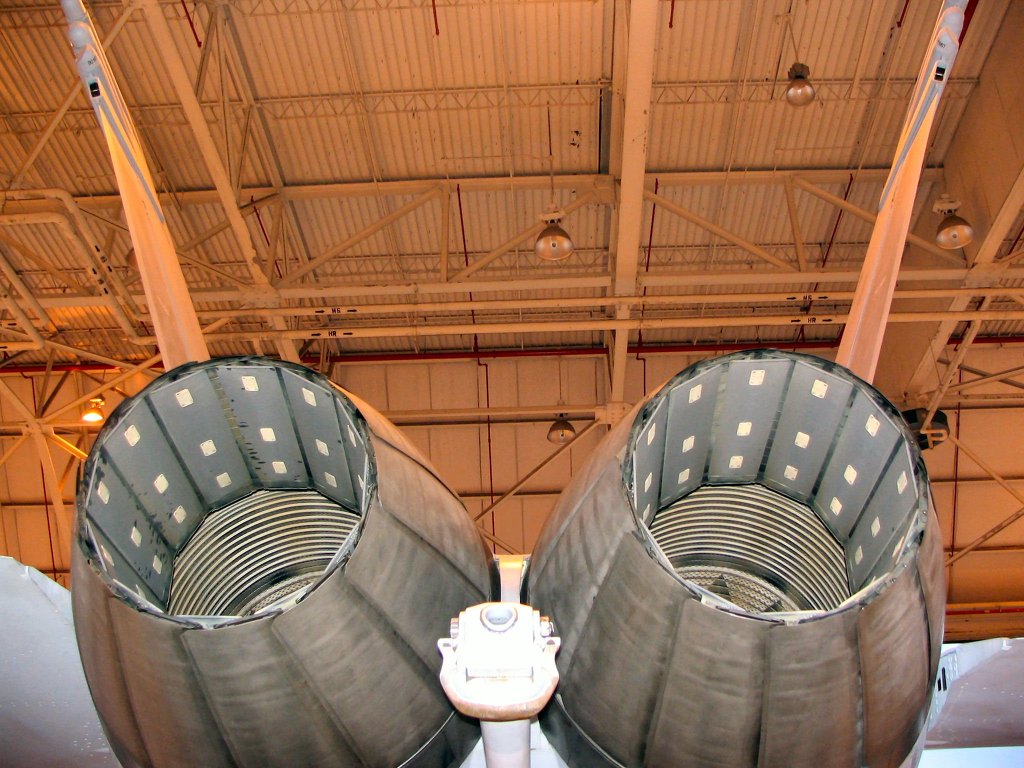

엔진 : 제네럴 일렉트릭 F414-GE-400  터보팬 2기

Dry 추력: 14,000 lbf (62.3 kN) each

A/B 추력: 22,000 lbf (97.9 kN) each

내부연료적재량: F/A-18E: 14,400 lb (6,530 kg), F/A-18F: 13,550 lb (6,145 kg)

외부연료적재량: 5 × 480 gal tanks, totaling 16,380 lb (7,430 kg)

최대 속도 : Mach 1.8+[11] (1,190 mph, 1,900 km/h) at 40,000 ft (12,190 m) .

최고 상승 고도 : 50,000+ ft (15,000+ m)

항속거리 : 1,275 nmi (2,346 km) clean plus two AIM-9

Ferry 항속거리: 1,800 nmi (2,070 mi, 3,330 km)

차단임무시 전투행동반경: 390 nmi (449 mi, 722 km)

익하중: 92.8 lb/ft² (453 kg/m²)

Thrust/weight: 0.93

무장

기관포: 1× 20 mm M61A1/A2 벌칸 기관포 578발

외부 장착물: 11개 외부 무기 장착대 (윙팁 2, 주익하 6, 동체하 3등) 8,050kg 탑재 가능.

사이드와인더용 LAU-127 발사기(주익 끝)

주익의 6개 무장장착대

다용도 컨포멀 연료 탱크 2개

스패로우 / 암람 또는 FLIR/ASQ-228 ATFLIR)

중앙 동체에 탈착 가능한 1개 무장장착대 (보조연료탱크에 유용)

미사일:

공대공:

4× AIM-9 Sidewinder 혹은 4× AIM-132 ASRAAM 혹은 4× AIM-120 AMRAAM, 다른 조합으로 2× AIM-7 Sparrow 혹은 추가로 2× AIM-120 AMRAAM

공대지:

AGM-65 Maverick

Standoff Land Attack Missile (SLAM-ER)

AGM-88 HARM Anti-radiation missile (ARM)

AGM-154 Joint Standoff Weapon (JSOW)

Anti-ship missile:

AGM-84 Harpoon

범용폭탄:

JDAM Precision-guided munition (PGMs)

Paveway series of Laser guided bombs

Mk 80 series of unguided iron bombs

CBU-87 cluster

CBU-89 gator mine

CBU-97

Mk 20 Rockeye II

기타:

SUU-42A/A Flares/Infrared decoys dispenser pod and chaff pod 혹은 Electronic countermeasures (ECM) pod 혹은 AN/ASQ-228 ATFLIR Targeting pods 혹은 최대 3× 330 US gallon (1,200 L) Sargent Fletcher drop tanks for ferry flight or extended range/loitering time 혹은 1× 330 US gal (1,200 L) tank and 4× 480 US gal (1,800 L) tanks for aerial refueling system (ARS).

항전장비:

레이더: 레이시온 APG-73

2006년이후 업그레이드 Block 2: 레이시온 APG-79 AESA

참고싸이트

트럼페터 홈페이지

(http://www.trumpeter-china.com/)_

미라지의 콤프방 (www.compmania.co.kr)

 http://www.academy.co.kr/ ( 아카데미 홈페이지)

유용원의 군사세계 (http://bemil.chosun.com)

비겐의 군사 무기사진 전문 블로그

(http://kr.blog.yahoo.com/shinecommerce)

위키백과사전 영문판 (http://en.wikipedia.org/wiki/F-18)

 http://en.wikipedia.org/wiki/F/A-18E/F_Super_Hornet

http://www.boeing.co.kr/ViewContent.do?id=12822

http://www.airforce.mil.kr/ (대한민국 공군)

http://f15k.co.kr/

http://aircraftworld.wo.to/

http://afbase.com/

http://kits.kitreview.com/f15ereviewdw_1.htm

http://gustav.x-y.net/htmbox(2)/kits/(r)f-15e(1).html (정기영님의 홈페이지 가장 정확하고 방대한 에어로 모형 싸이트중 하나!)

http://www.designation-systems.net/usmilav/asetds/u-l.html

http://www.fas.org/man/dod-101/sys/smart/lgb.gif

http://en.wikipedia.org/wiki/Conformal_Fuel_Tank

http://www.boeing.co.kr/ViewContent.do?id=29342

참고서적

KODEF 군용기 연감 ( 2007년 10월11일 도서출판 플래닛미디어 양욱 지음)

F-15K SLAM EAGLE

(2007년 6월20일 도서출판 플래닛미디어 양욱외 ISBN 978-89-92326-18-6))

Future Weapon (군사연구 황재연 정경찬 저자 2008.5.25)

2007 한국군 무기연감 (군사연구 황재연, 박재석, 김정환 2006.10.15일 초판)
