안녕하세요~~ 미라지나이트 입니다.

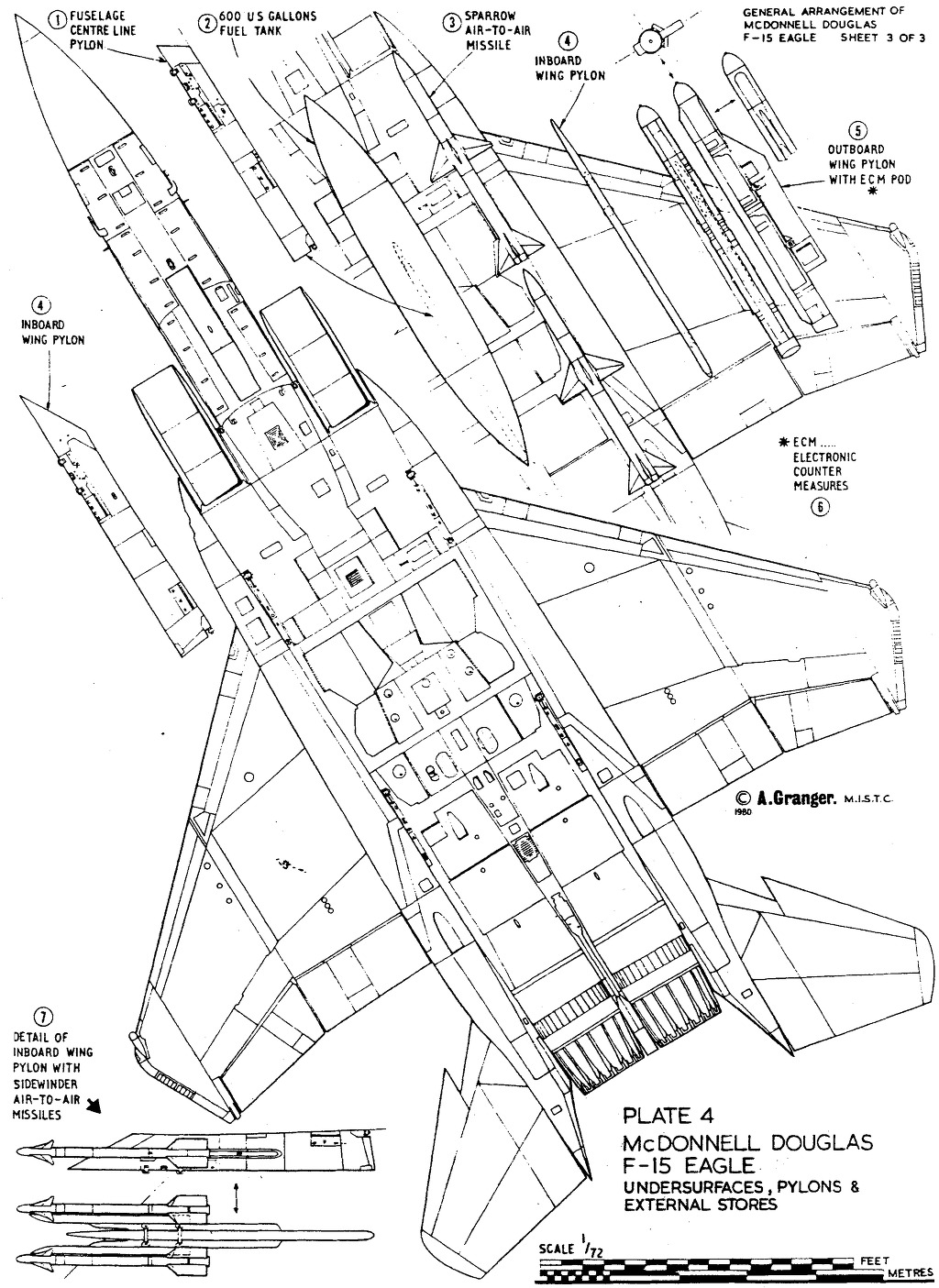

지난번 설정자료에 이어 제작에 도움이 될만한 도면 몇개 올려봅니다.

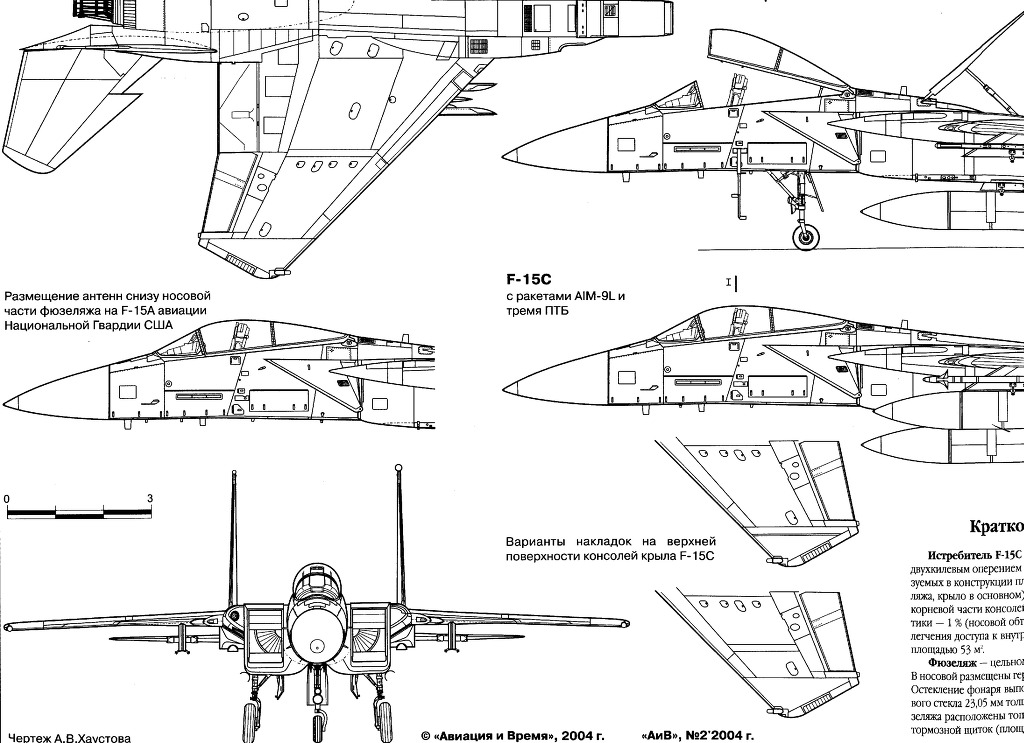

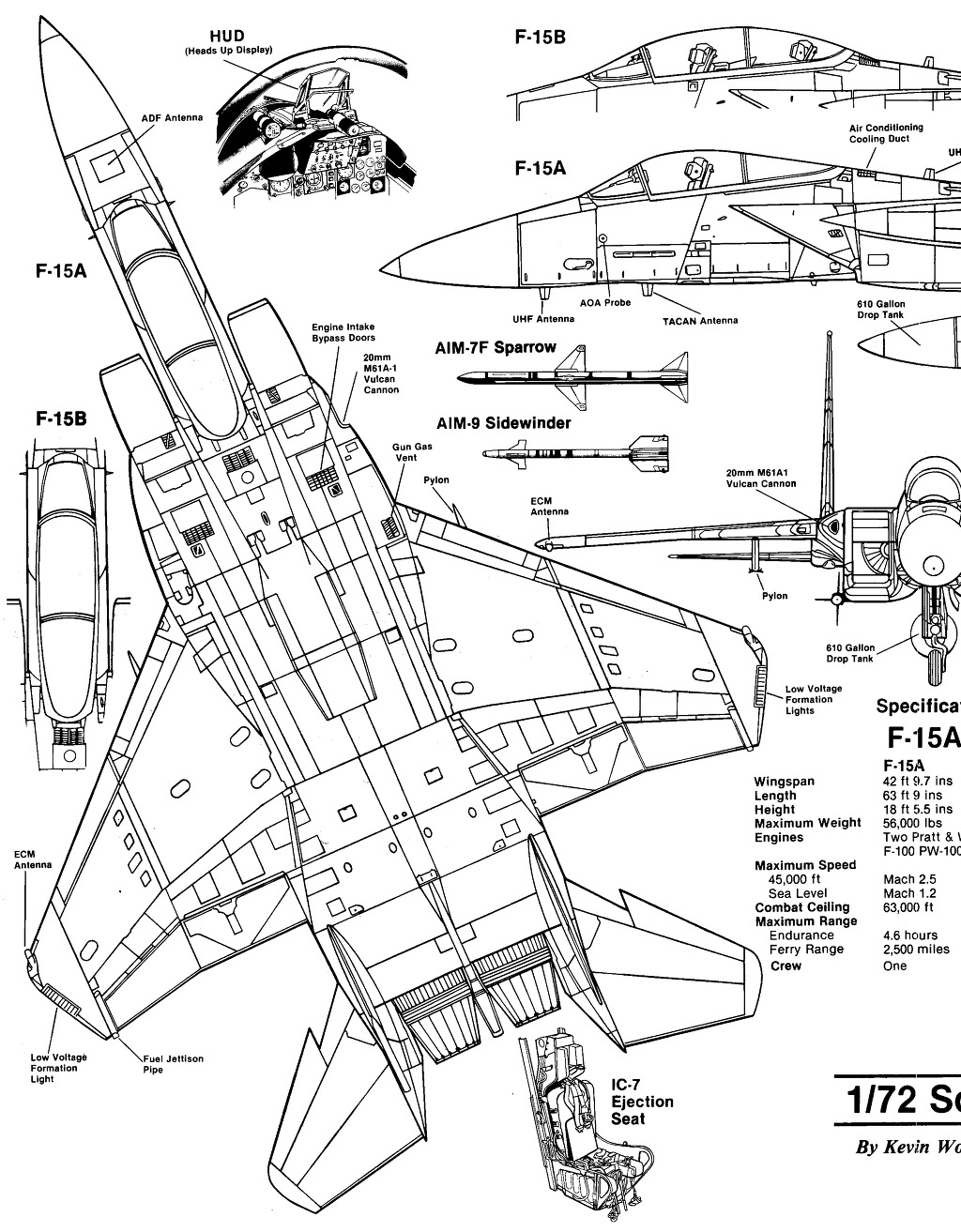

[MSIP 개량이 이루어진 일본자위대 사양의 F-15J/DJ 의 기수 부분에는 F-16C형 블록52 형에 장착된 것과 같은 돌출된 부분이 재현되어 있습니다.]

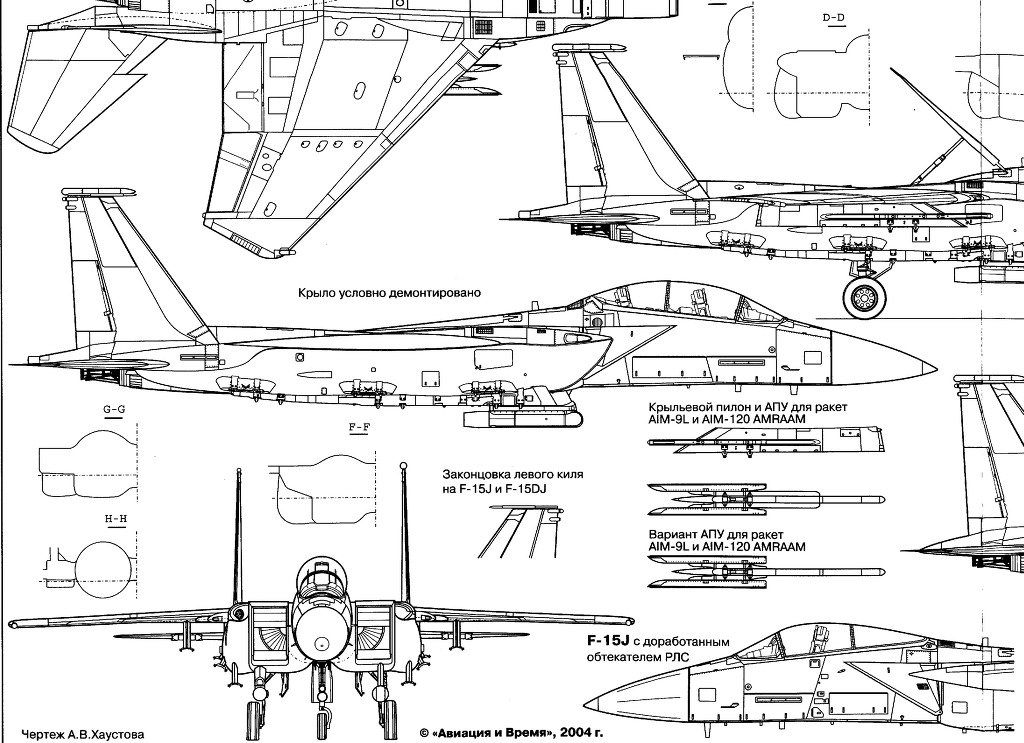

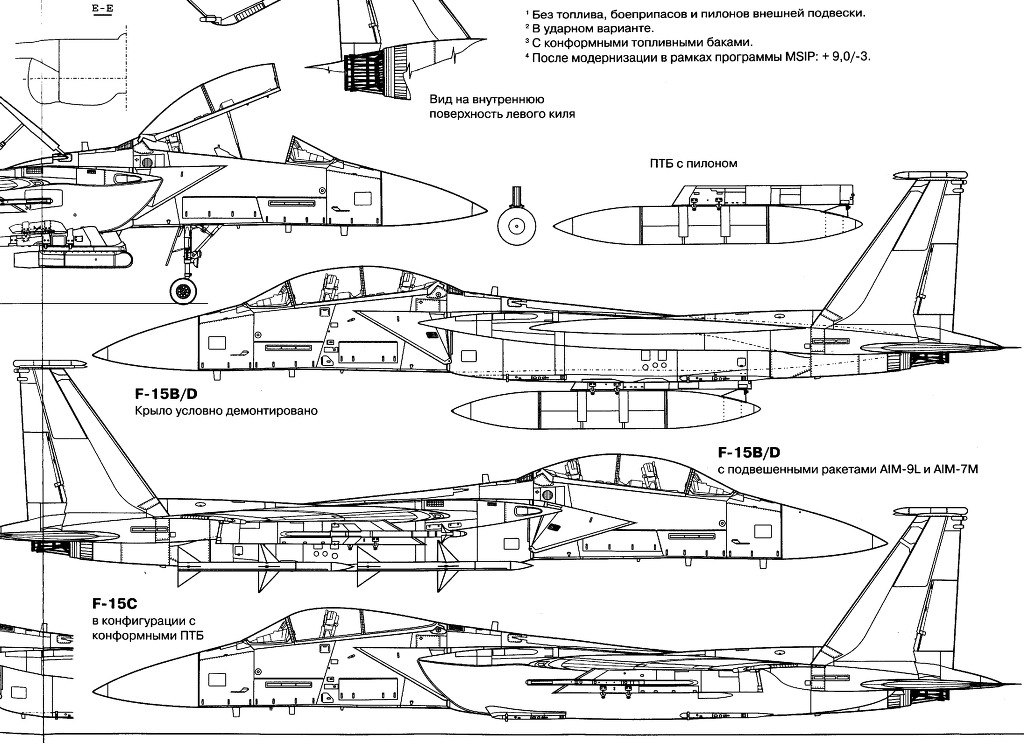

[단좌형 A/C형과 복좌형 D/E의 캐노피는 실루엣에서 차이가 있습니다. 단좌형 캐노피의 경우 가운데가 더 솟아있습니다.]

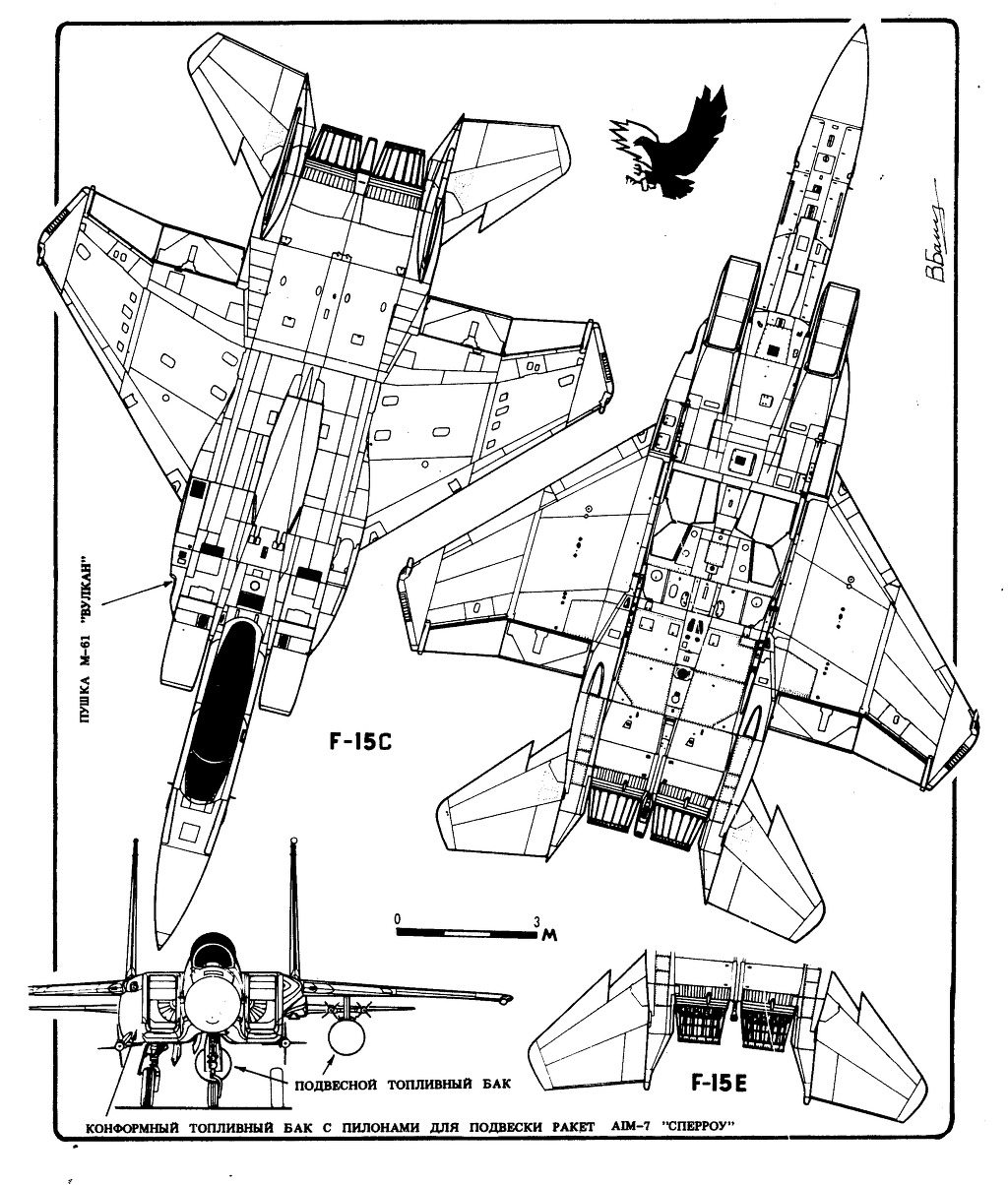

[이스라엘군 사양의 F-15A 의 모습 장착된 IC-7 사출좌석의 형태에 주의 !!]

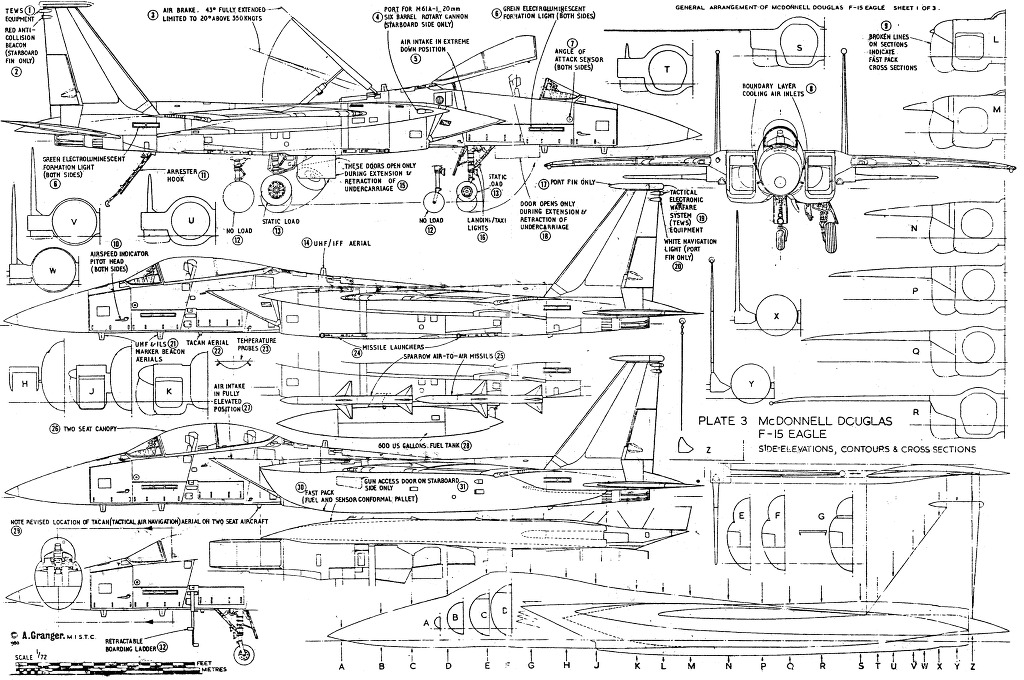

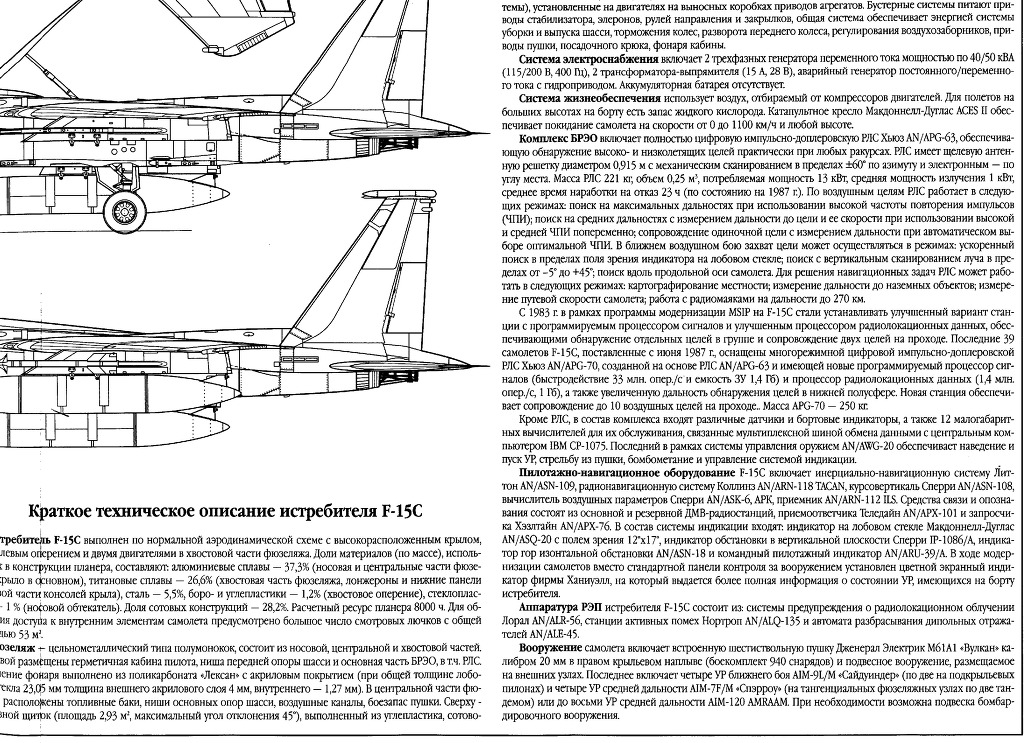

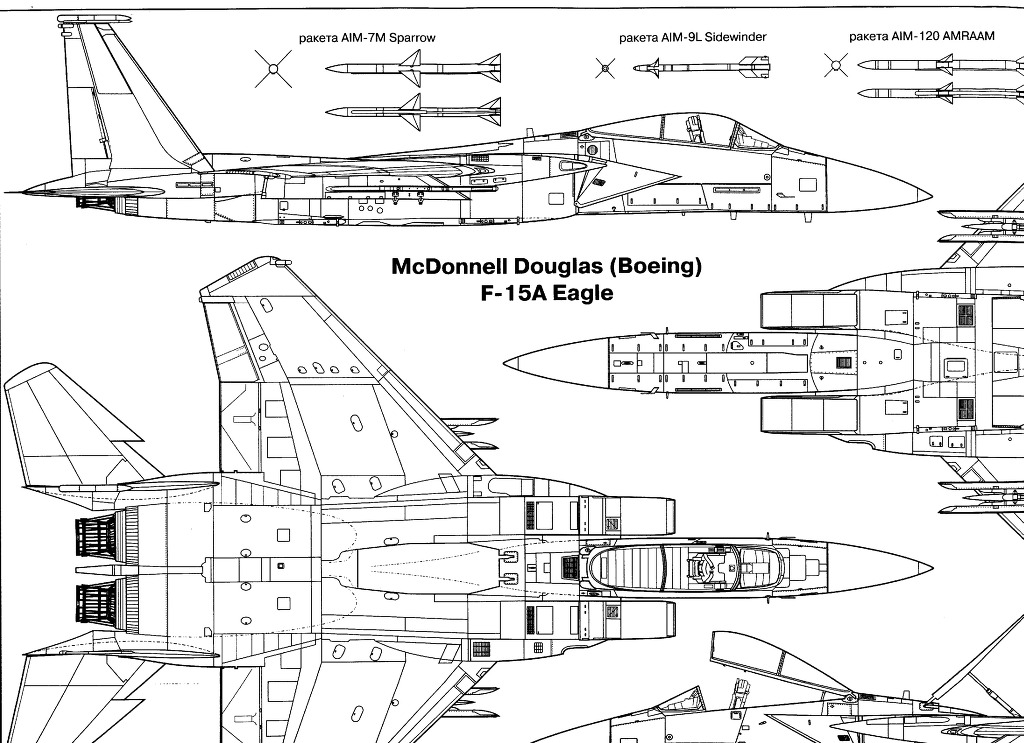

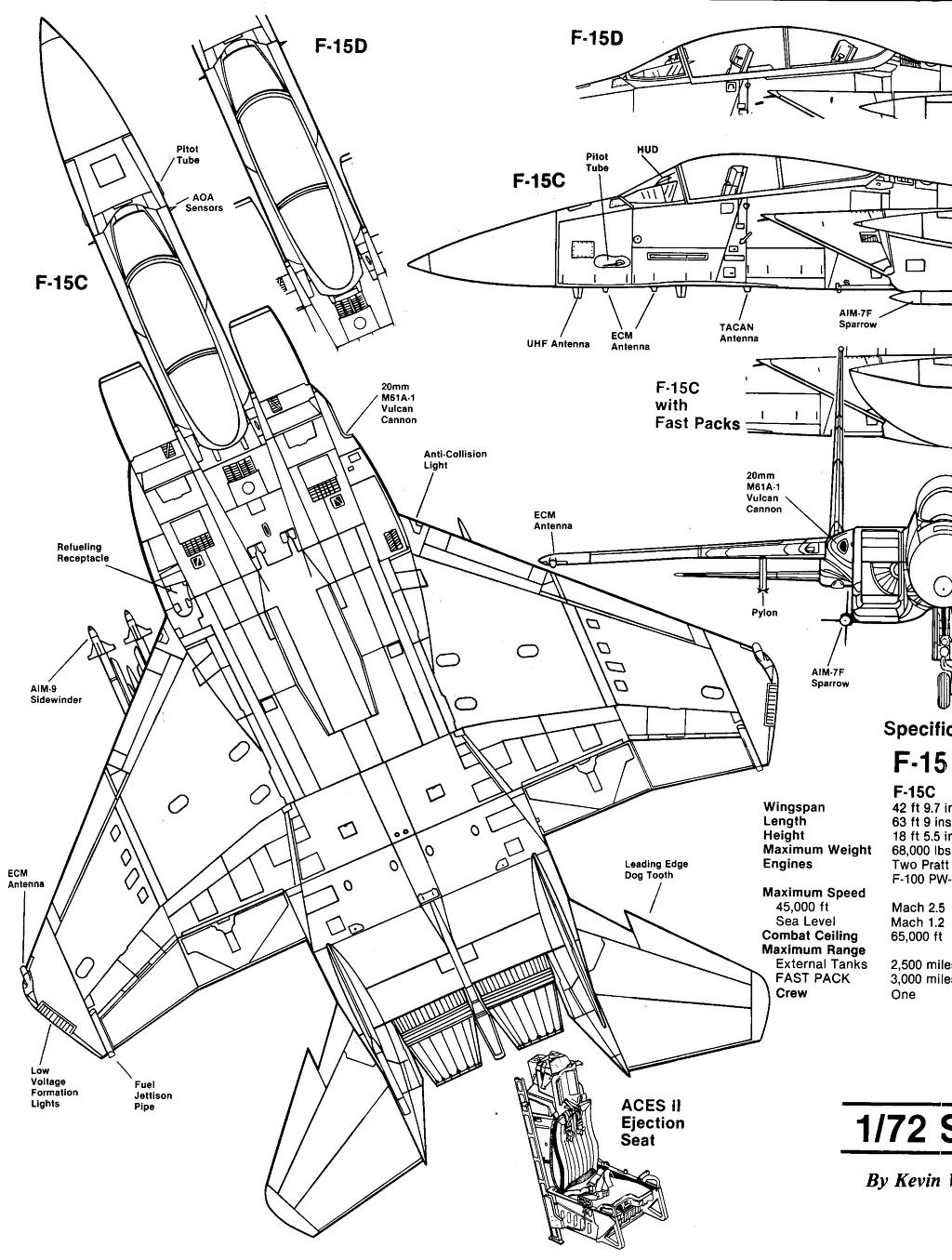

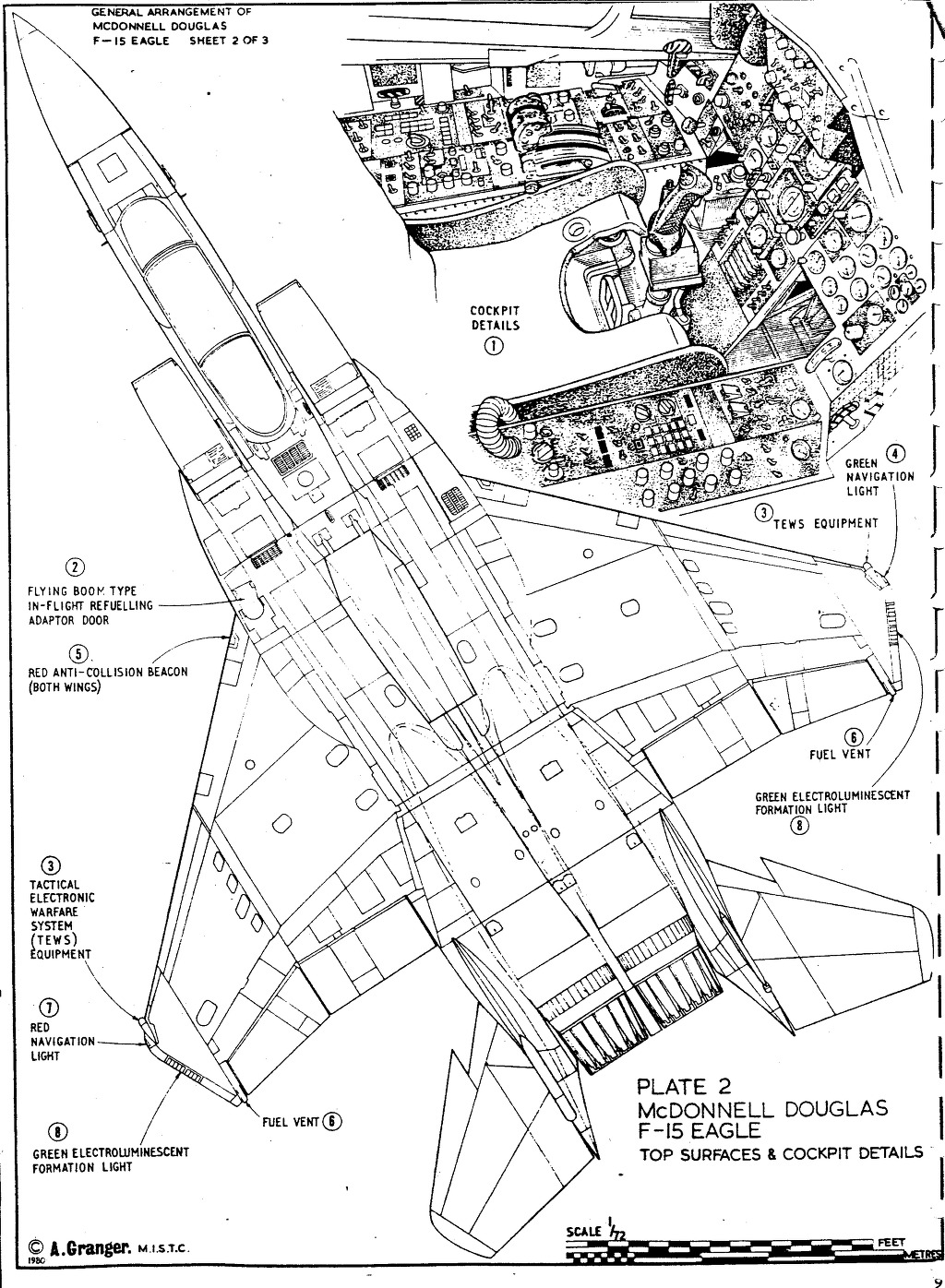

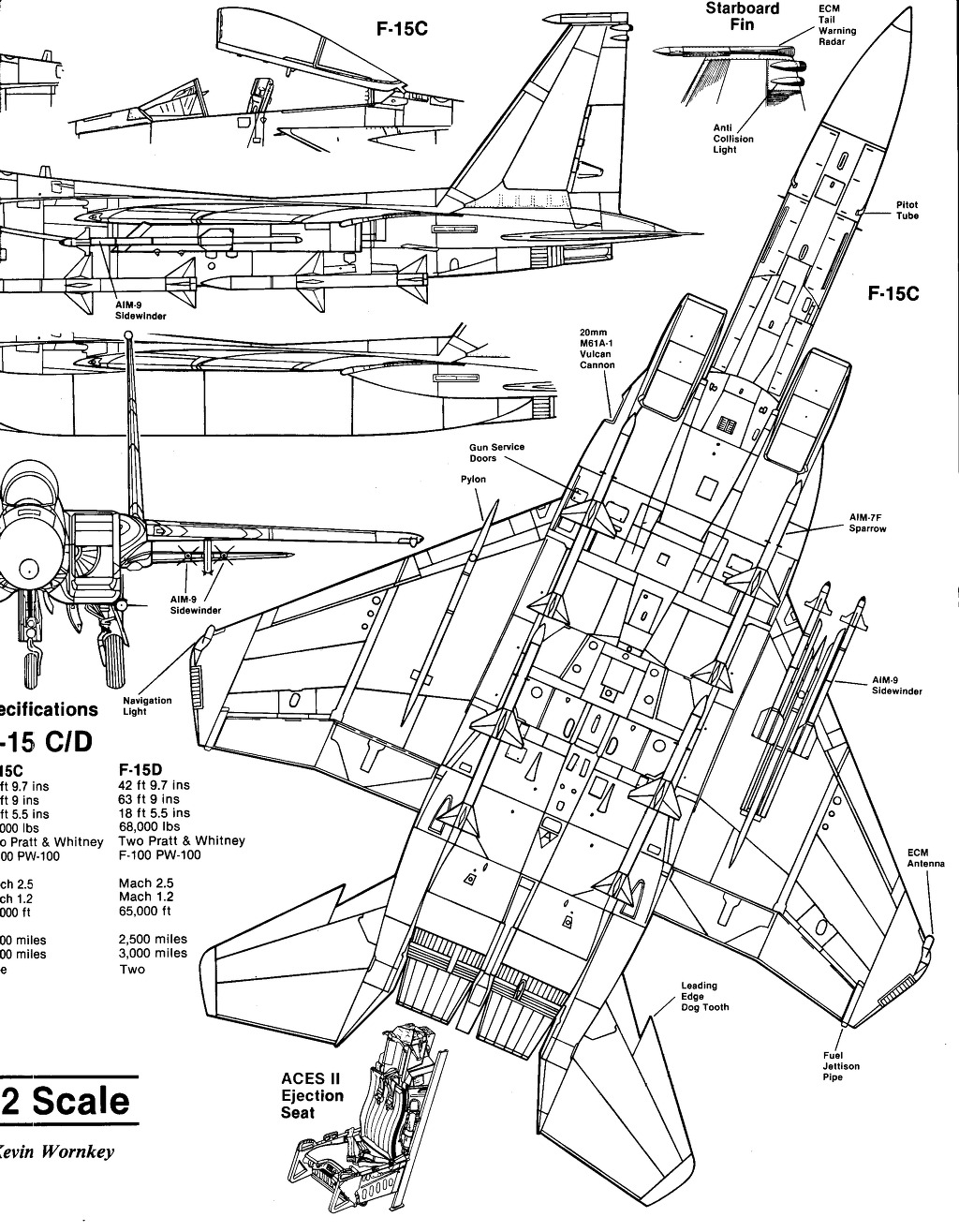

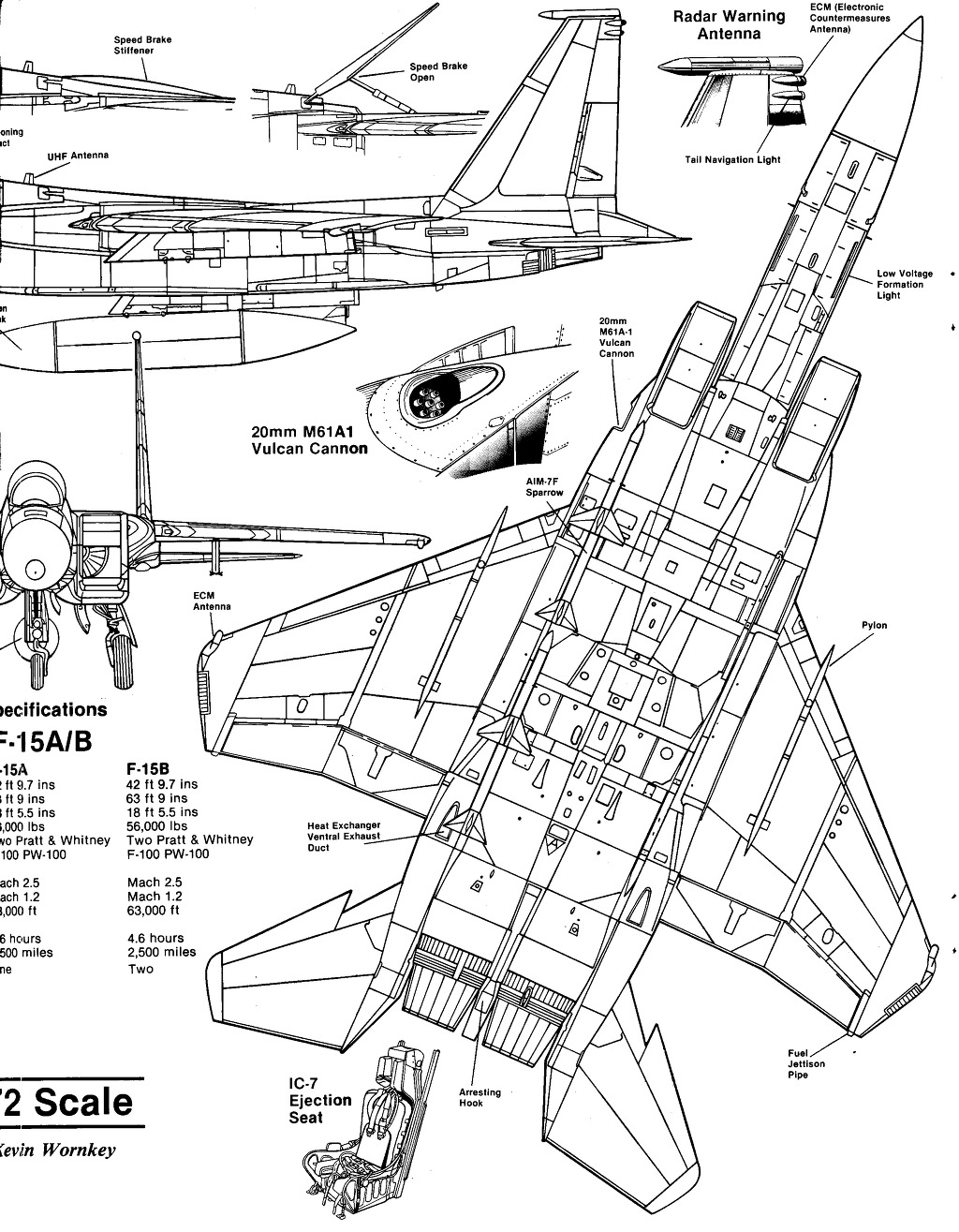

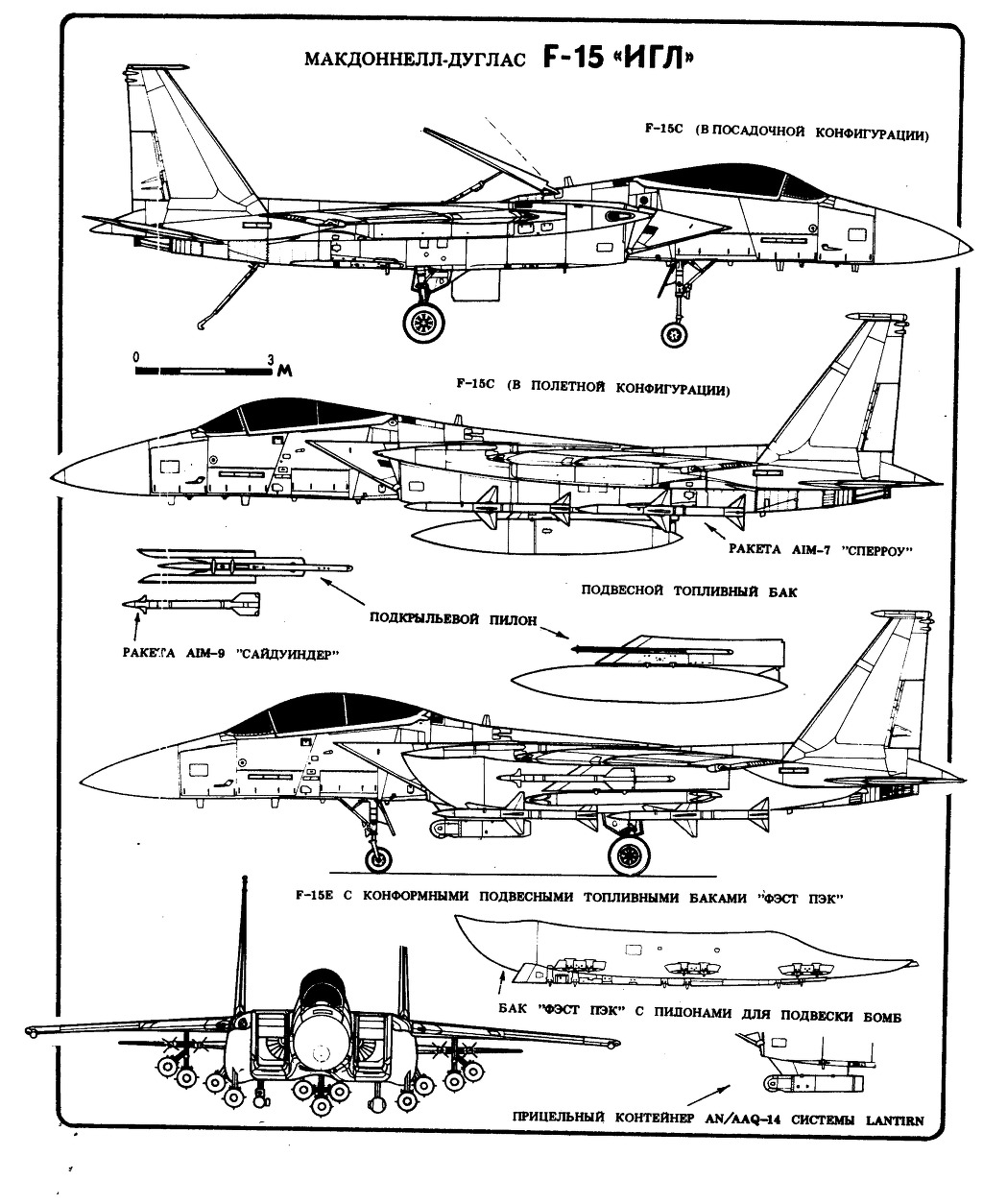

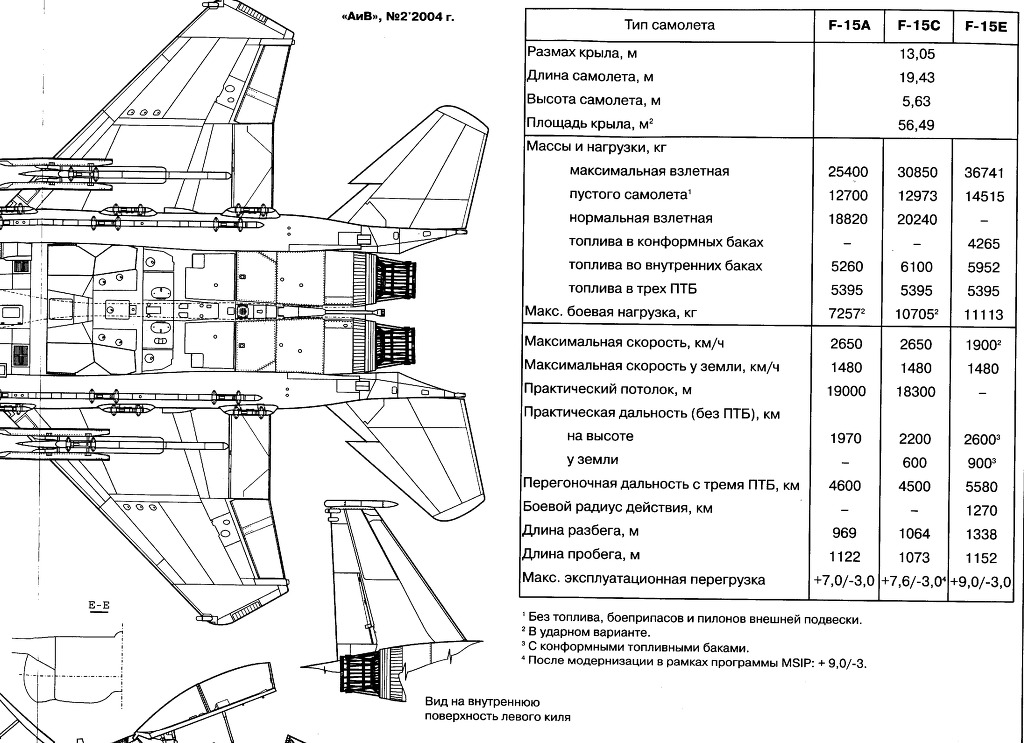

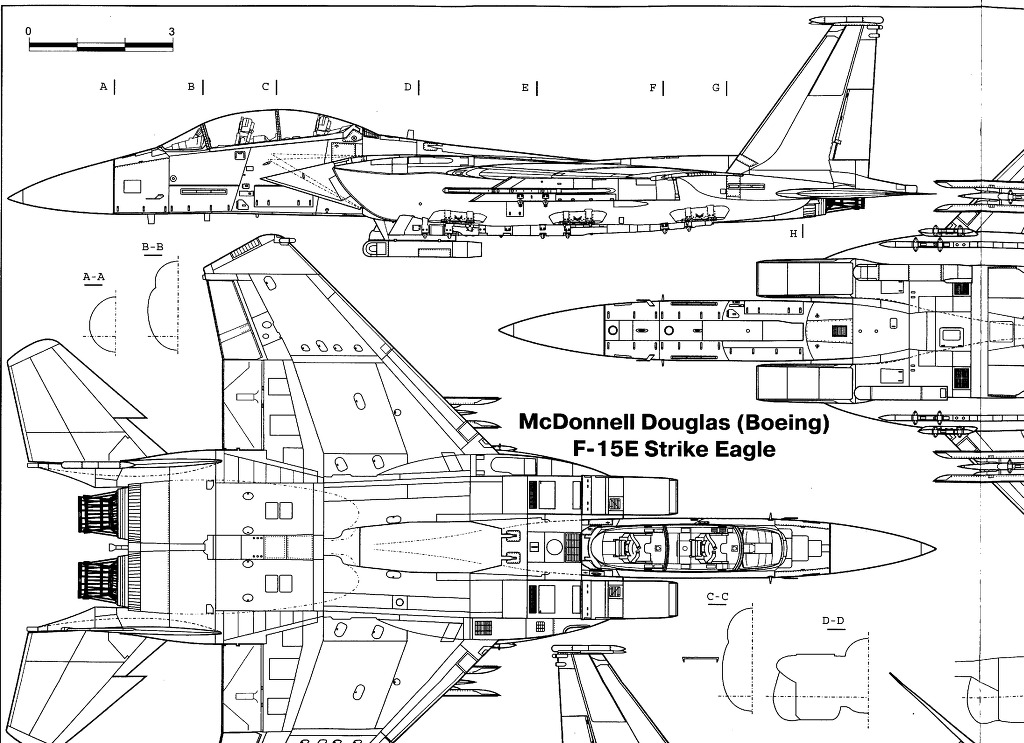

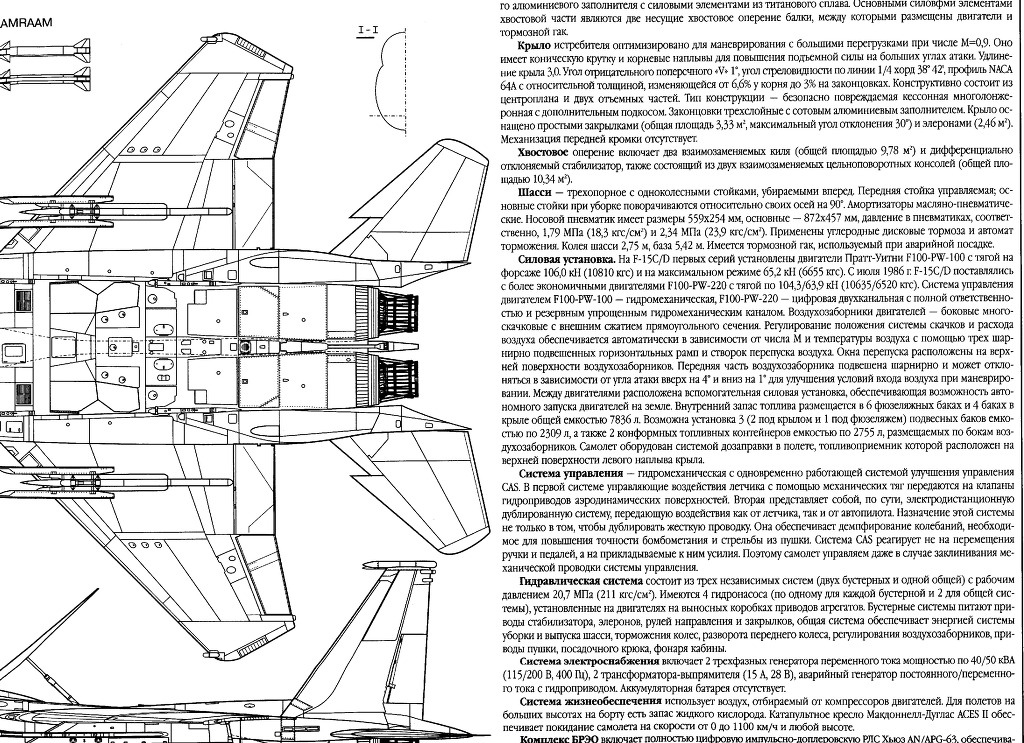

출처는 http://www.airwar.ru/other/draw_fn.html 입니다. 러시아 싸이트라 러시아로 씌여져 있네요...

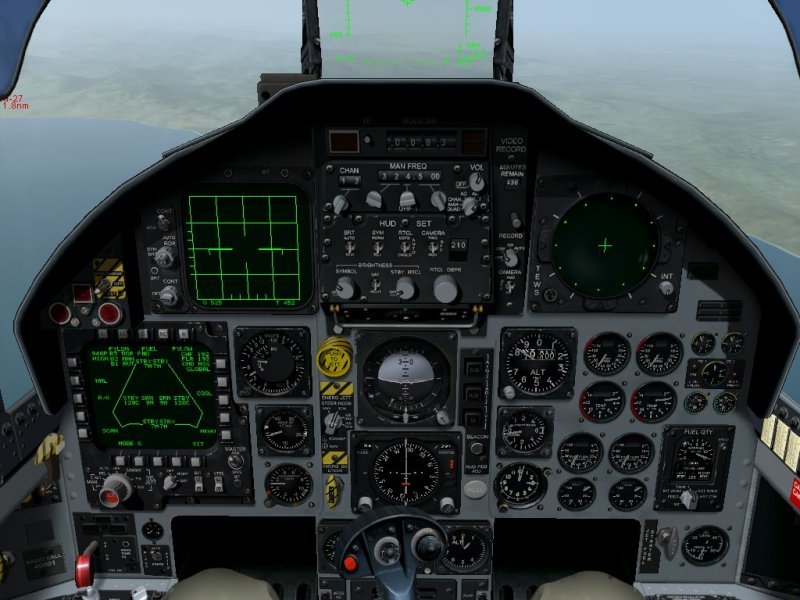

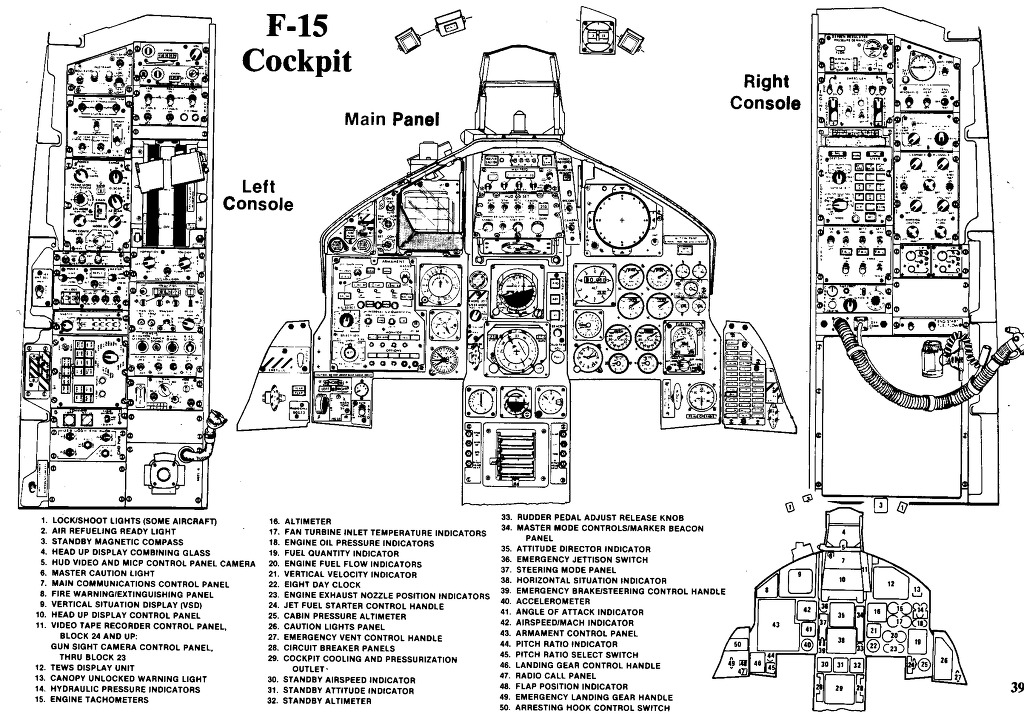

[MSIP 개량사업을 거친 신형 계기판 AN/APG-63 계열의 레이다를 장착한 타입이다]
한편 F-15E에 장착된 것과 같은 AN/APG-70 계열의 레이더를 장착한 기종의 경우 F-15E와 같은 3개 의 LCD 를 가진 신형 계기판을 장착하고 있습니다.
조종석 앞쪽 중앙 패널의 모습

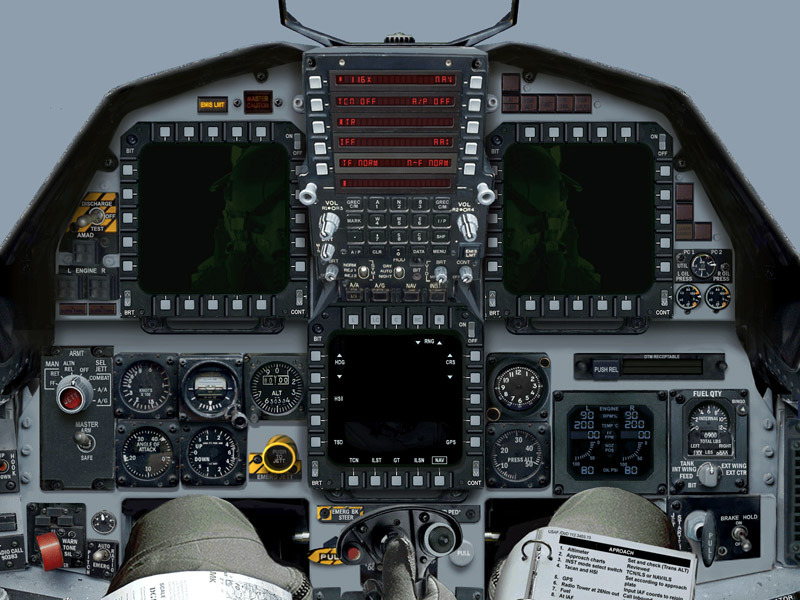

[AN/APG-70 레이더를 장착한 기종의 경우 3개의 LCD 화면이 중앙에 위치에 있다 F-15E의 계기판과 같다]
제작에 좋은 참고가 되었음 좋겠네요..
* Wrighten By Mirageknight (2010.8.20 ver 1.0) *
(본 게시물의 권리는 미라지콤프 (www.compmania.co.kr) 에 있습니다.)
본 게시물의 상업적 이용과 무단게재를 엄격히 금합니다. 게재를 원할시는
King331@hanmail.net 으로 메일 주시길 바랍니다. 단 개인적 사용하시는건 마음껏 퍼가셔
도 됩니다. 다만 출처는 꼭 밝혀주시길… 글 내용에 문제가 있거나 틀린부분은 지적해주시면 감사하겠습니다
