안녕하세요~~ 미라지나이트 입니다.

어제 아카데미의 9월 신제품 두번째 제품인  HMS 워스파이트가 출시되었습니다. 일종의 추석 아이템인데요.. 현재 열심히 리뷰작성중에 있으니 오후에는 올라갈수 있을듯 싶네요..

[어려운 경기속에서도 아카데미의 신제품들은 꾸준히 나와주고 있습니다. 어제 6일 갑자기 출시된 1/350 워스파이트 곧 리뷰 올라갑니다~~]

이와 더불어 어제 중국의 트럼페터 측으로 한통의 메일을 받았는데 이게 나온다고 주문하라는 메일이네요...

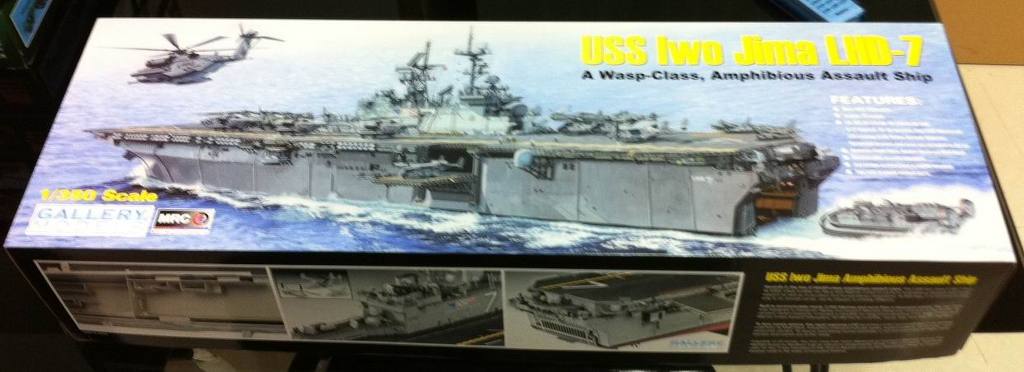

[우연인지...? 인연인지..? 아카데미에서 어스파이트가 풀리던 날 중국에서 날아온 메일 하나~ 너희들 이거 주문 안할래..? 트럼페터의 중국 에이전트로부터 날아온 사진하나~~ 와스프급 두번째 바리에이션인 이오지마가 곧 출시된단다~ 이번에도 아주 싸게줄께!!]

바로 현존하는 최강의 강습양륙함으로 불리는 와스프급 (WASP) 강습양륙함의 7번째 함인 LHD-7 USS 'Iwo Jima' 출시 안내메일이였습니다.

LHD 7 USS Iwo Jima

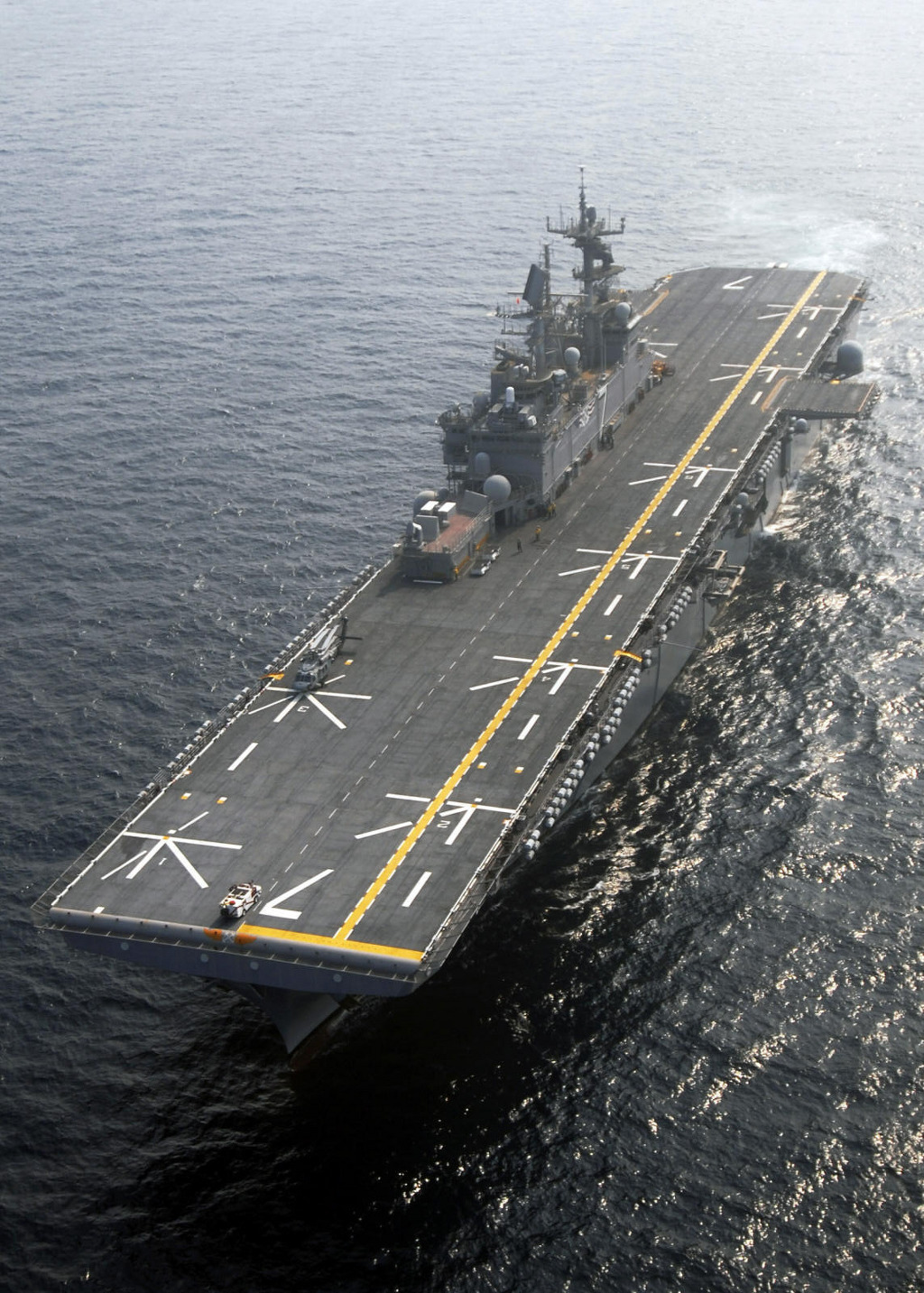

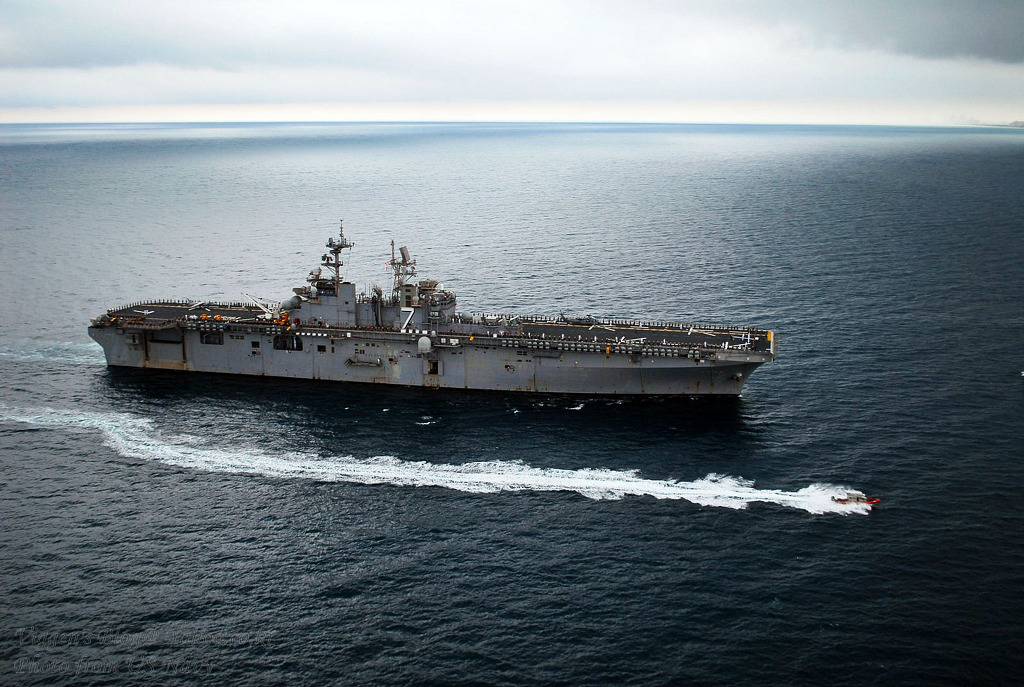

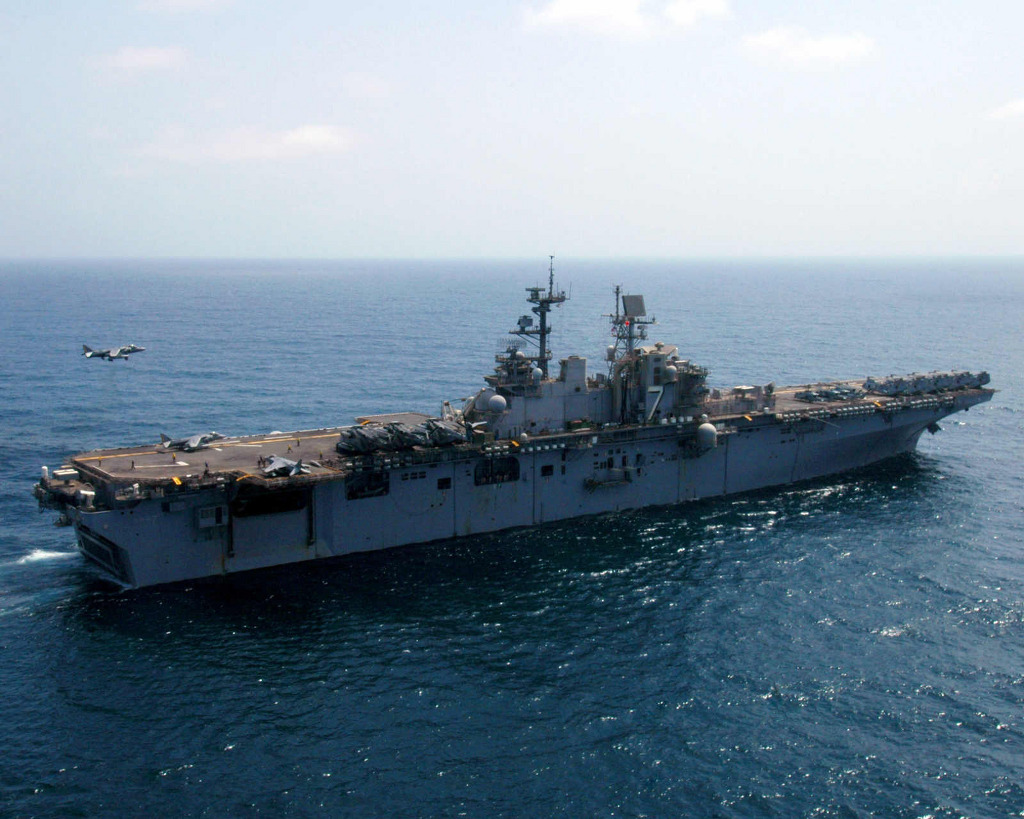

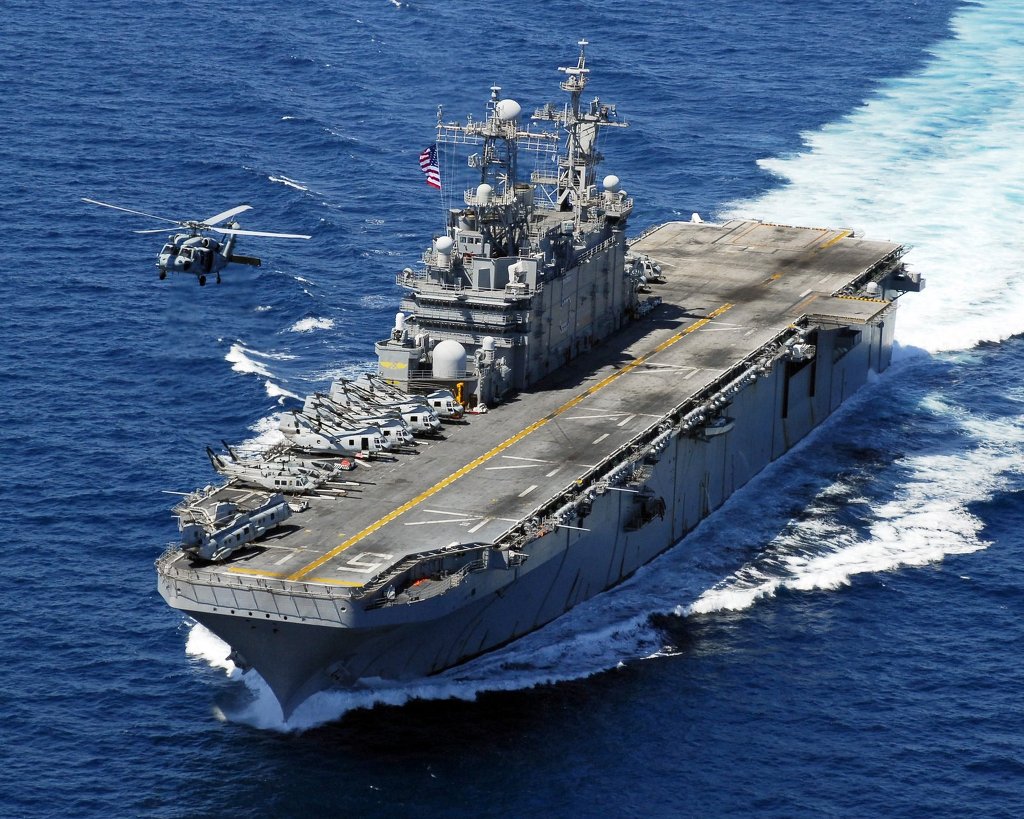

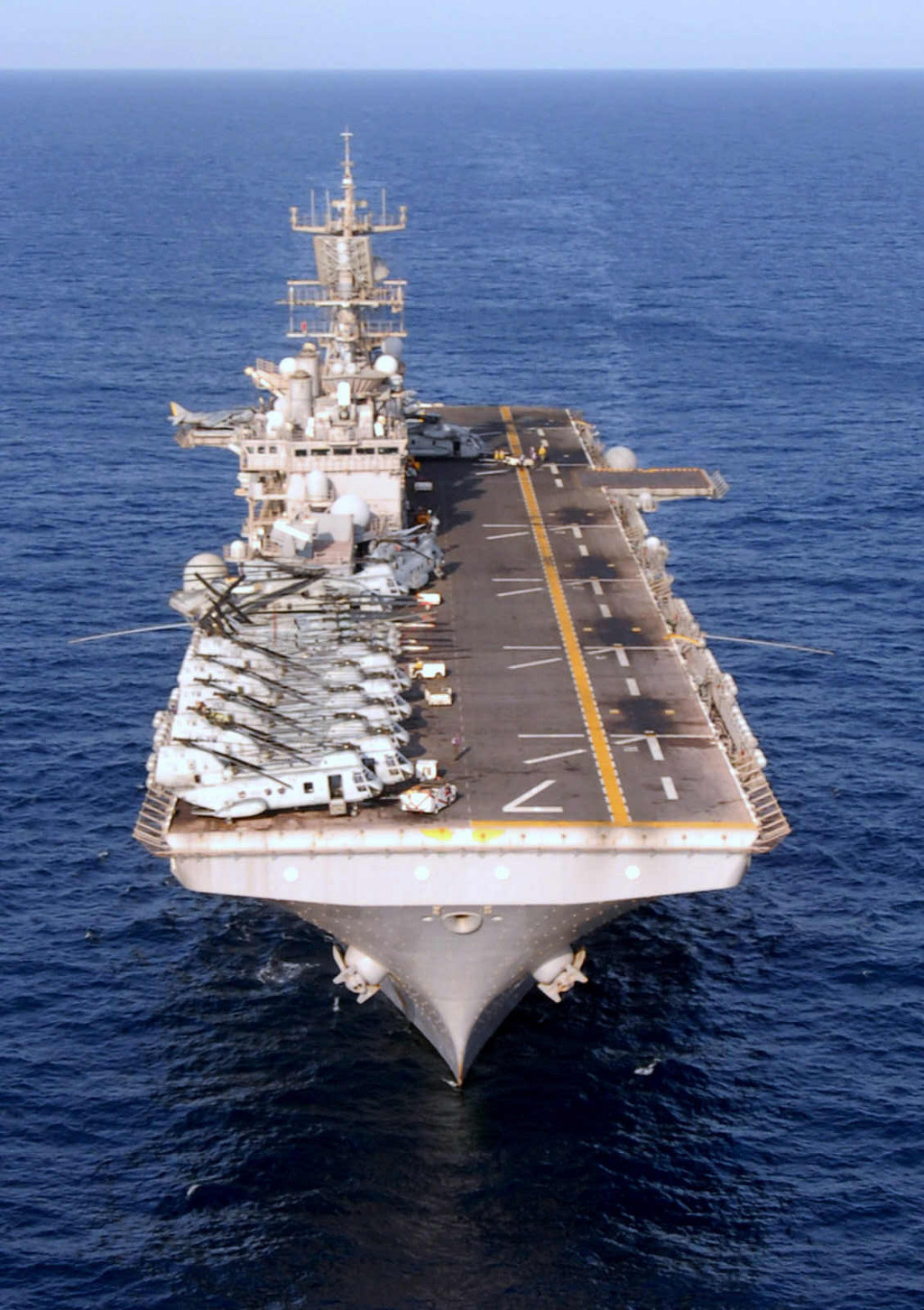

[ LHD-7 USS 'Iwo Jima' 는  현존하는 최강의 강습양륙함으로 불리는 와스프급 (WASP) 강습양륙함의 7번째 함 입니다.]

LHD 7 USS Iwo Jima (이오지마)호는 미해군과 미해병대의 최신 강습양륙함의 제 7번째 함입니다.

LHD 7 USS Iwo Jima (이오지마)호는 플로리다의 Pensacola 해군비행장에서 취역식을 가졌으며 Northrop Grumman사가 운영하는 Ingalls 조선소에서 제작하였습니다.

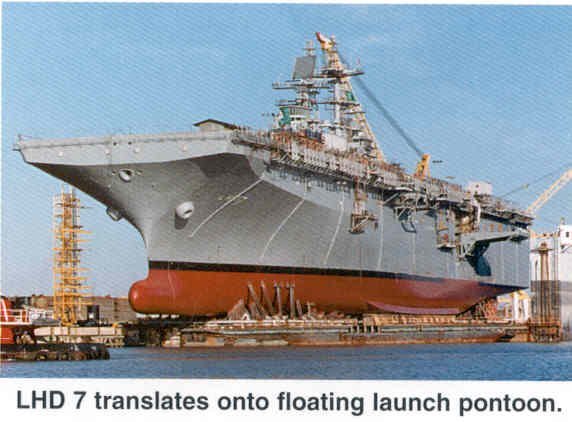

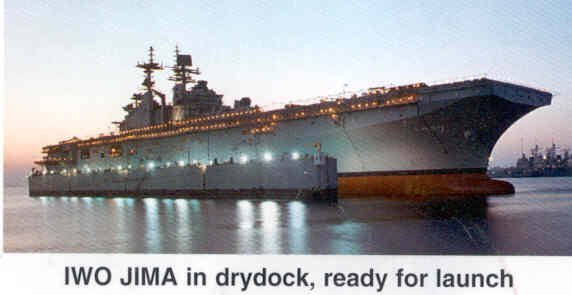

[이오지마호의 조립과정을 나타내는 사진 이오지마호는 Northrop Grumman사가 운영하는 Ingalls 조선소에서 제작하다. 대부분의 강습양륙함은 이곳에서 제작된다]

취역시에는 미국 해병대 부사령관 M.J. Williams 장군이 취역식 기념사를 하였으며 해군장관 G. England가 최초의 함장으로 임명되었습니다. 특히 취역식에는 전 미국 해병대 사령관 Krulak 장군의 부인인 Charles C. Krulak 씨가 LHD 7의 후원자(전통적으로 미해군에서는 여성이 배가 완성완성될 때 스폰서 역활을 해주며 진수시 직접 진수식을 거행하기도 한다 물론 여기에 참가가능한 여성은 보편적으로 인정되는 권위가있다던지 해군발전에 영향을 끼친 여성들이다) 역할을 해왔으며 2000년 3월 Ingalls 조선소에서 ‘크리스틴’이란 애칭을 붙여 주기도 하였습니다.

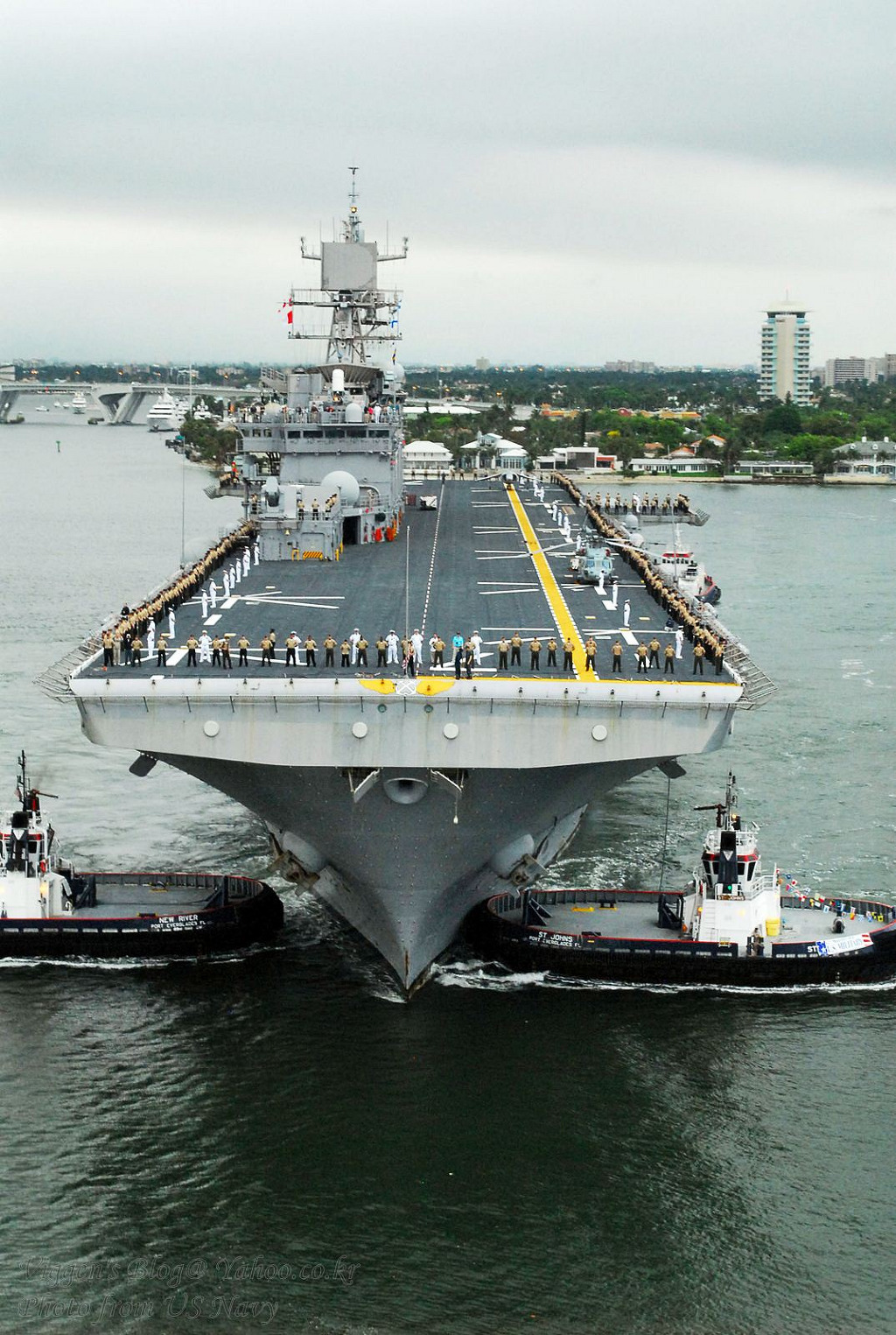

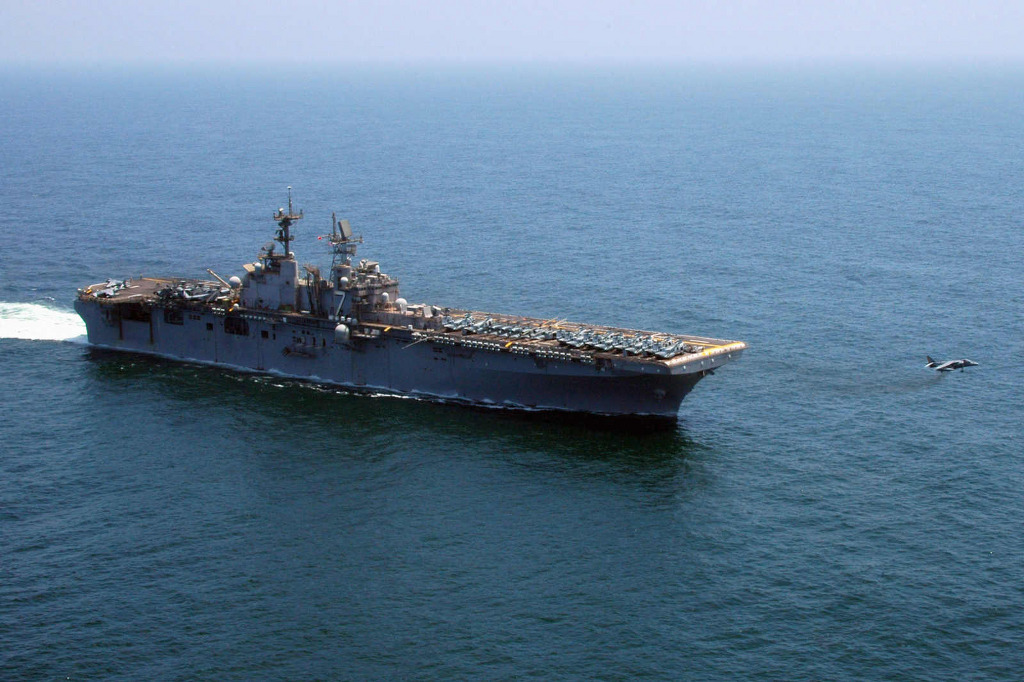

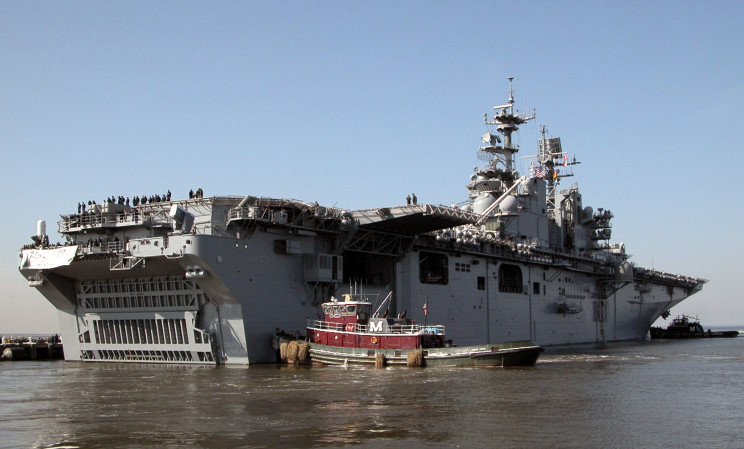

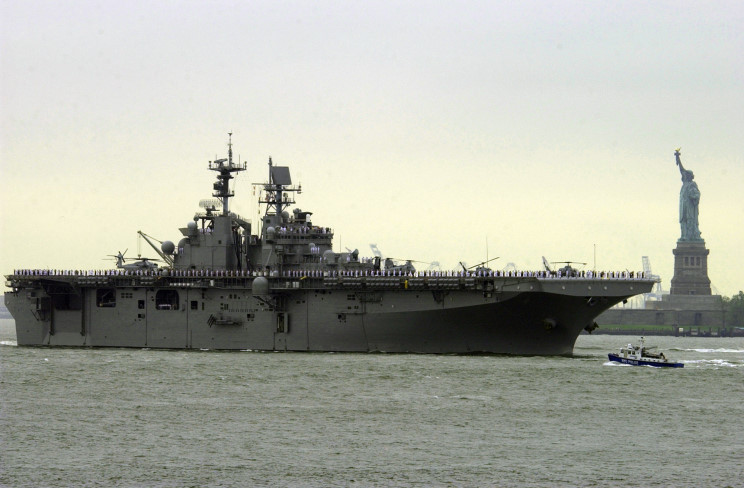

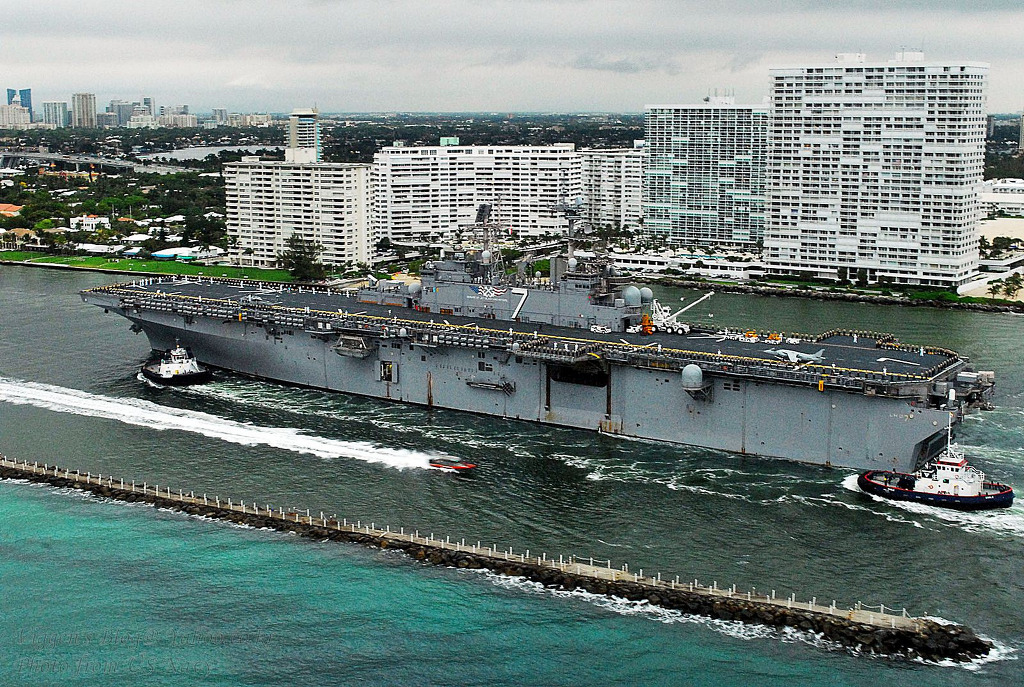

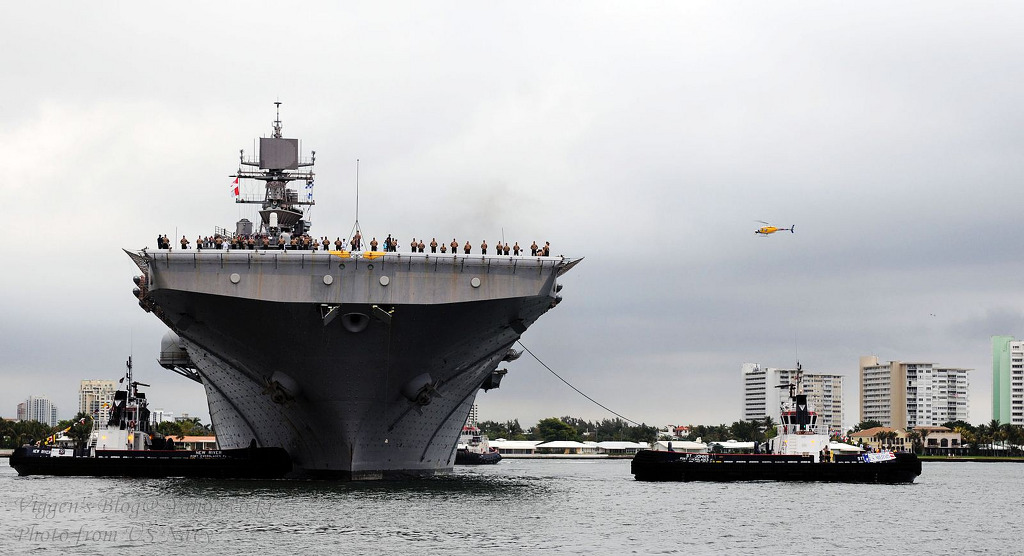

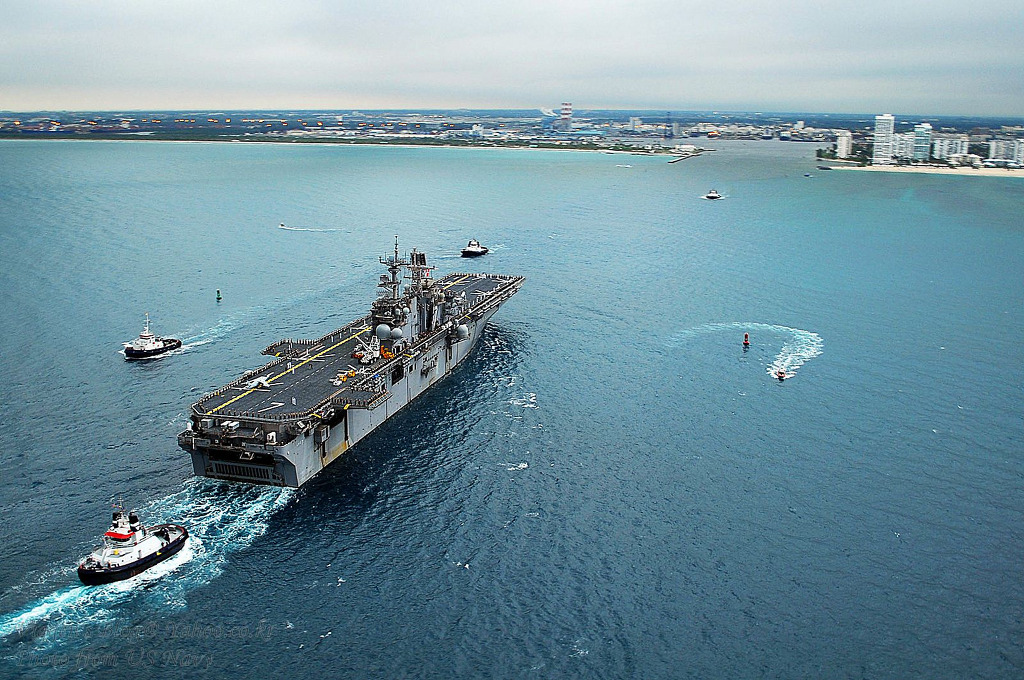

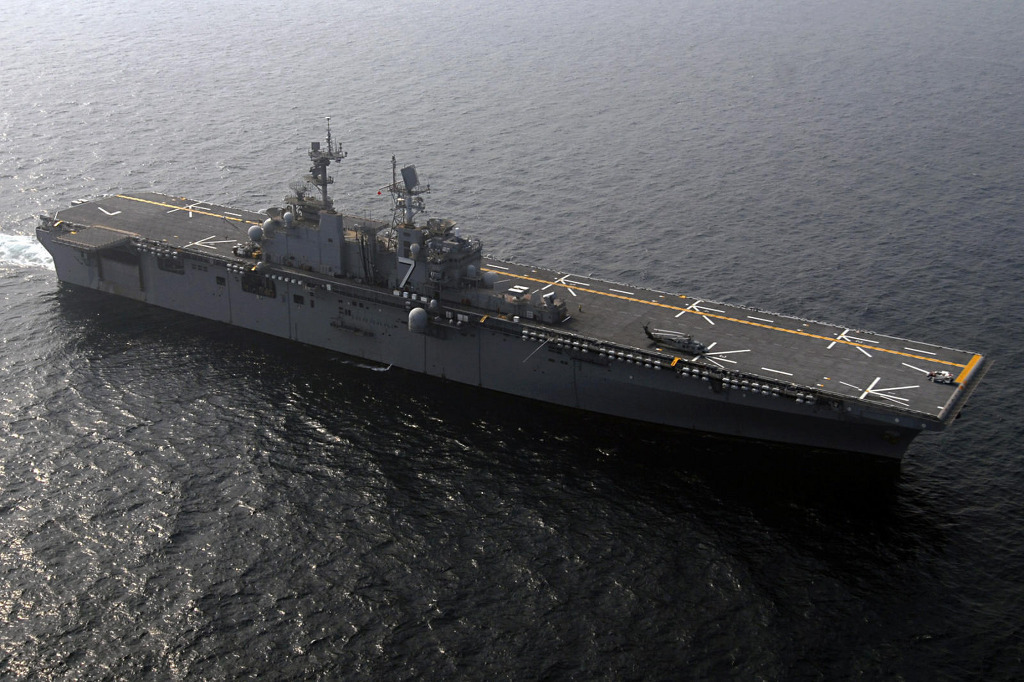

 [입항중인 LHD-7 이오지마호의 모습 이함은 미국 대서양함대 임무를 맡고있으며 버지니아주 Norfolk을 모항으로 활동중에 있다]



무게가 4만 5백 톤인 LHD 7은 크기 면에서 미 해군 항공모함들 다음으로(2차대전시 공격항모로사용된 엑센스급 항모보

다도 크다) 크며 전세계 분쟁지역에 파견되어 2천명 규모의 해병대 특수부대를 헬리콥터나 40 mph 속력의 호버크래프트

에 의해 연안까지 투입시킬 수 있도록 설계되었습니다.

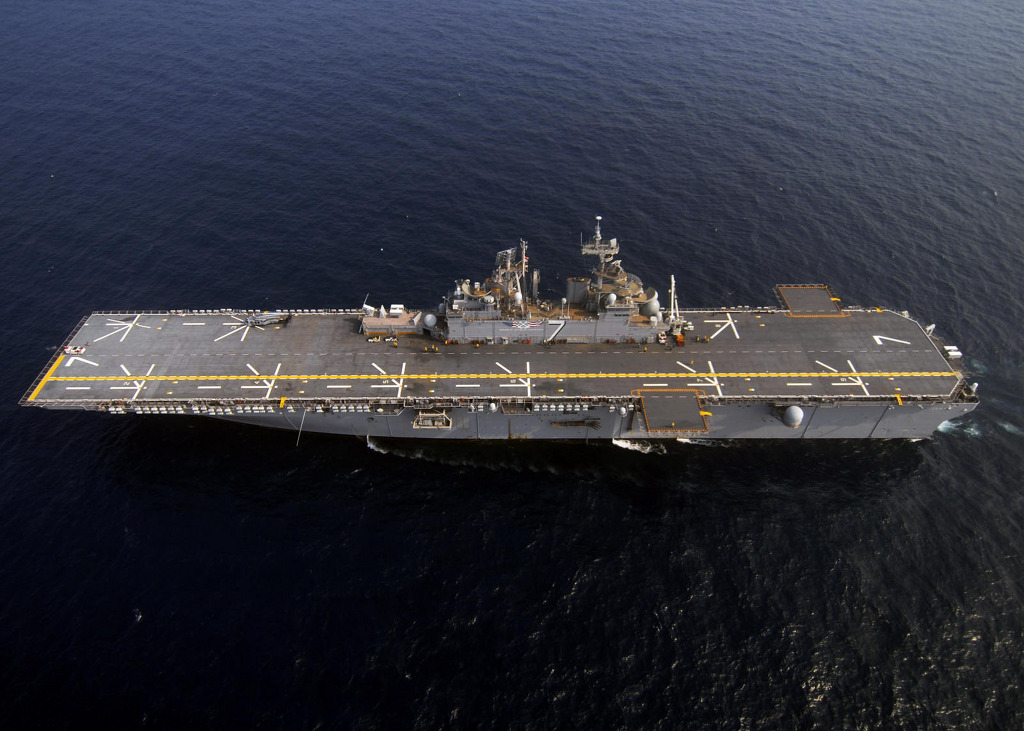

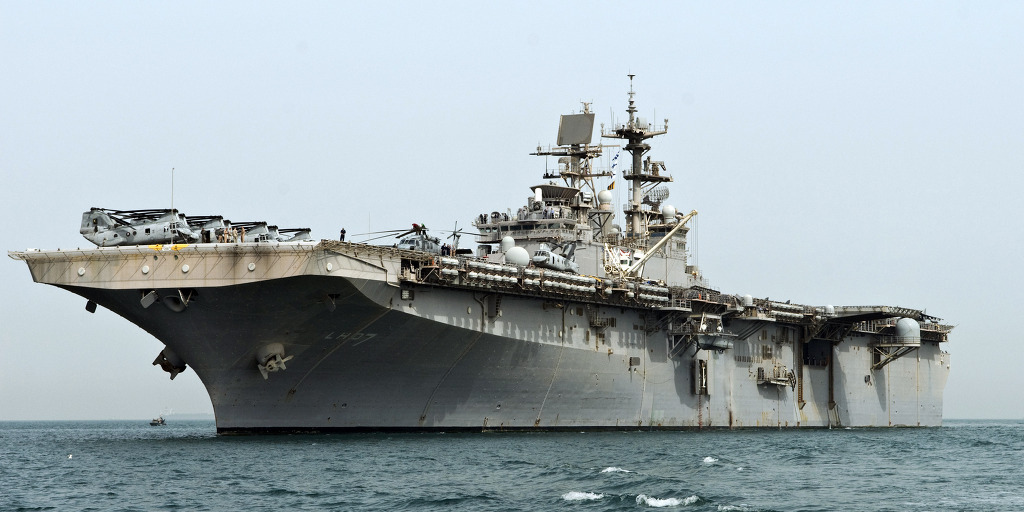

[무게가 마그마치 4만 5백 톤인 LHD- 7 은 크기면에서 미해군 니미츠급 항공모함 다음으로(2차대전시 공격항모로사용된 엑센스급 항모보다도 크다) 크며 전세계 분쟁지역에 파견되어 2천명 규모의 해병대 특수부대를 헬리콥터나 40 mph 속력의 호버크래프트에 의해 연안까지 투입시킬 수 있도록 설계되어있다.]

수륙양용 전투부대의 가장 핵심적인 기능인 LHD는 수륙양용 공격뿐만 아니라 선제공격 및 특수목적의 구출작전, 비전투원 철수 및 기타 인도주의적 임무 등을 충분히 해낼 수 있도록 설계되었으며 가장 최근에 설계배치된 LHD 함이니 만큼 장비나 시설은 가장 뛰어난것으로 알려져 있습니다.

[현대해상전투부대의 가장 핵심적인 기능인 LHD는 수륙양용 공격뿐만 아니라 선제공격 및 특수목적의 구출작전, 비전투원 철수 및 기타 인도주의적 임무 등을 충분히 해낼 수 있도록 설계되었으며 가장 최근에 설계배치된 LHD 함이니 만큼 장비나 시설은 가장 뛰어난것으로 알려져 있다]

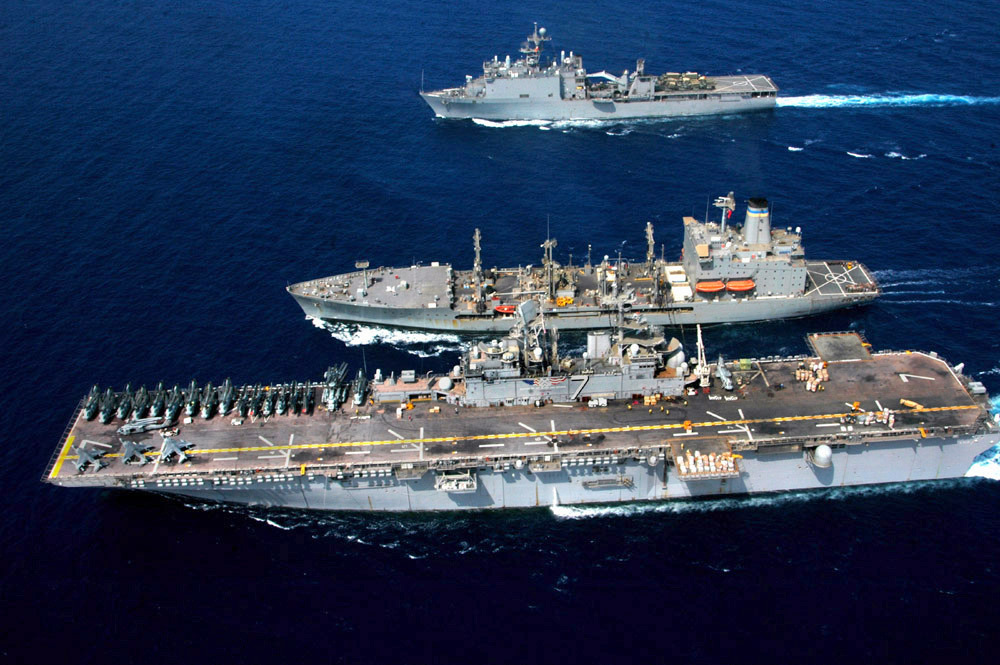

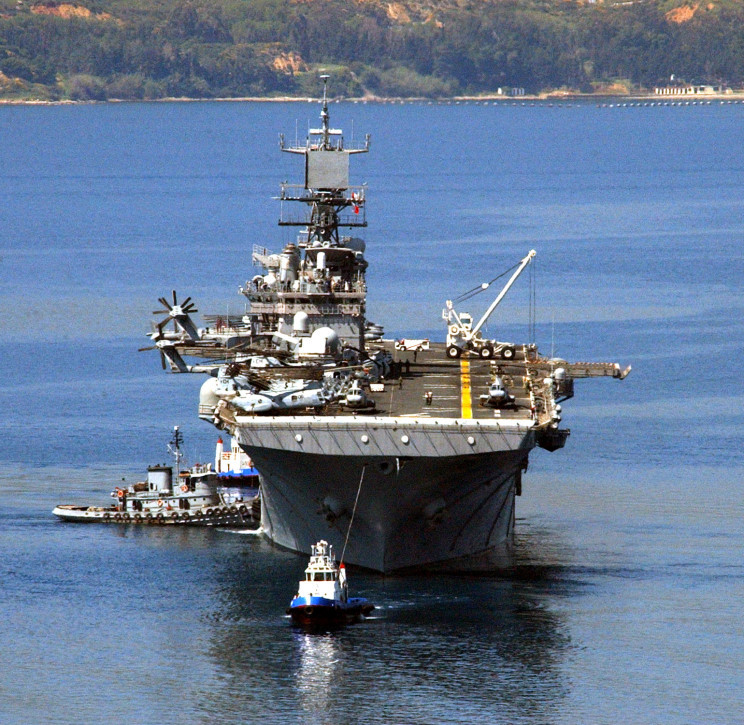

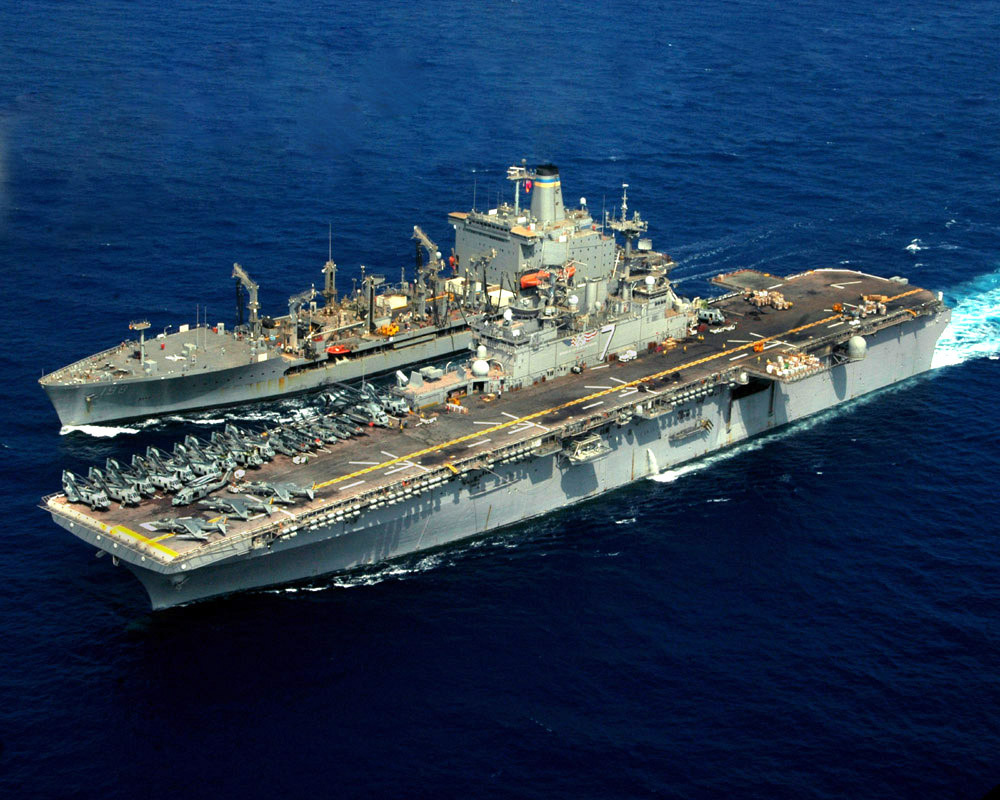

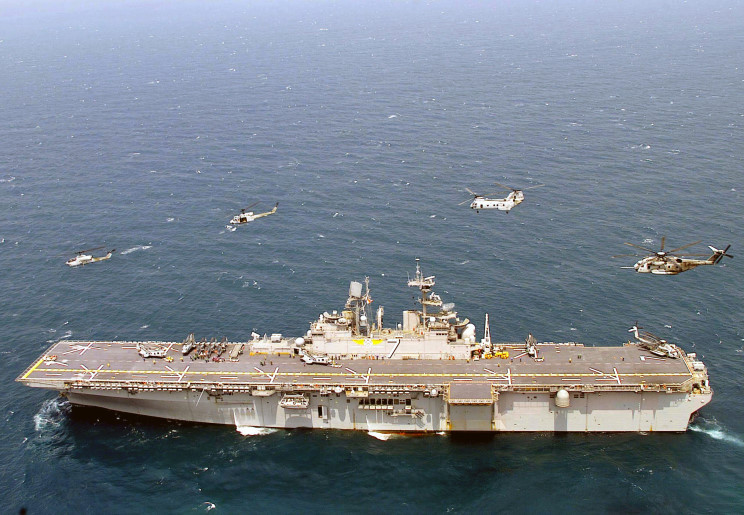

[보급중인 LHD-7 이오지마호의 모습 이오지마 (Iwo Jima ) 라는 명칭은 역시 2차대전 당시 가장 치열햇던 상륙작전중 하나인 일본의 이외마 전투에서 따온 이름으로 미해군 강습양륙함의 이름은 대부분 2차대전의 항모에서 따온 경우가 많다]

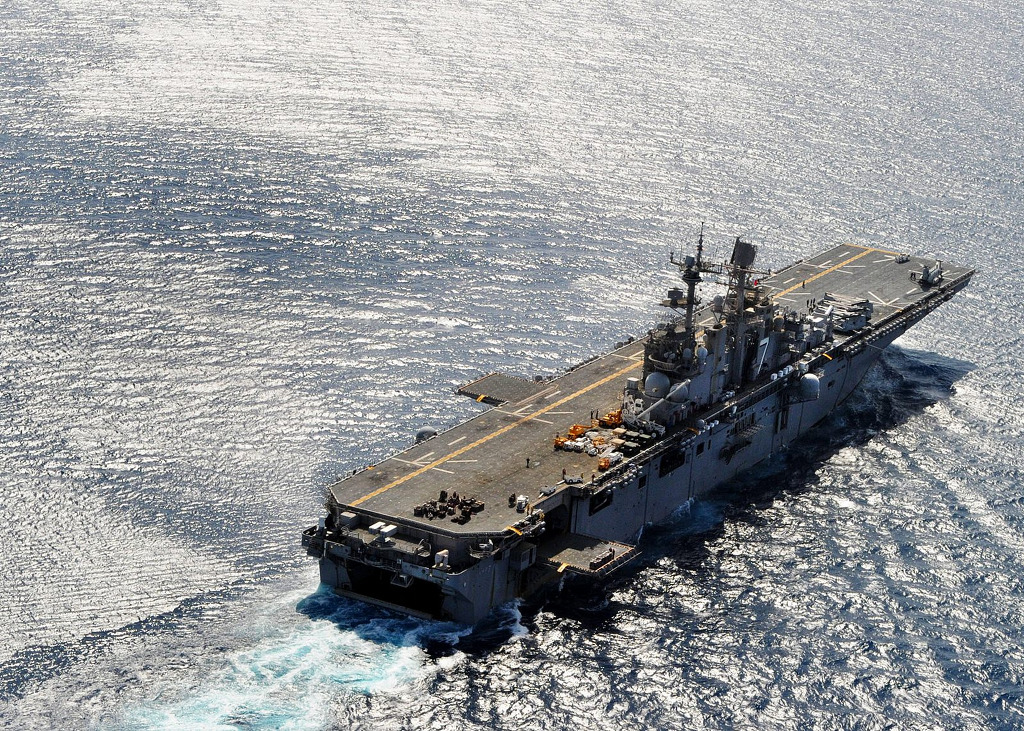

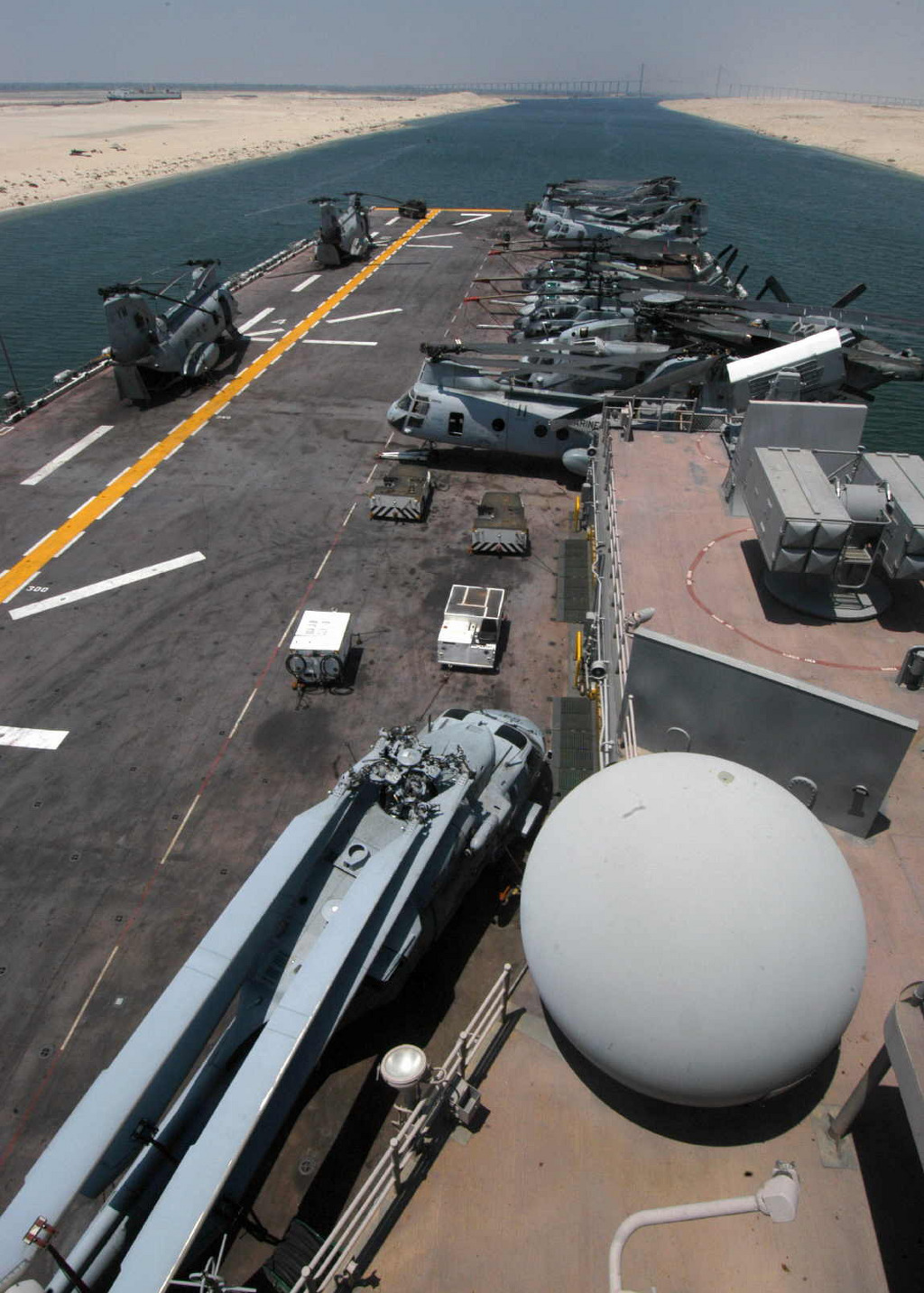

[운하를 통과중인 모습 다목적 항모며 강습양륙함으로 불리는 LHD 는 타라와 (TARAWA)급을 대형화 시킨함으로 1986년부터 와스프호를 시작으로 총 8대의 LHD함이 배치되어 있다]

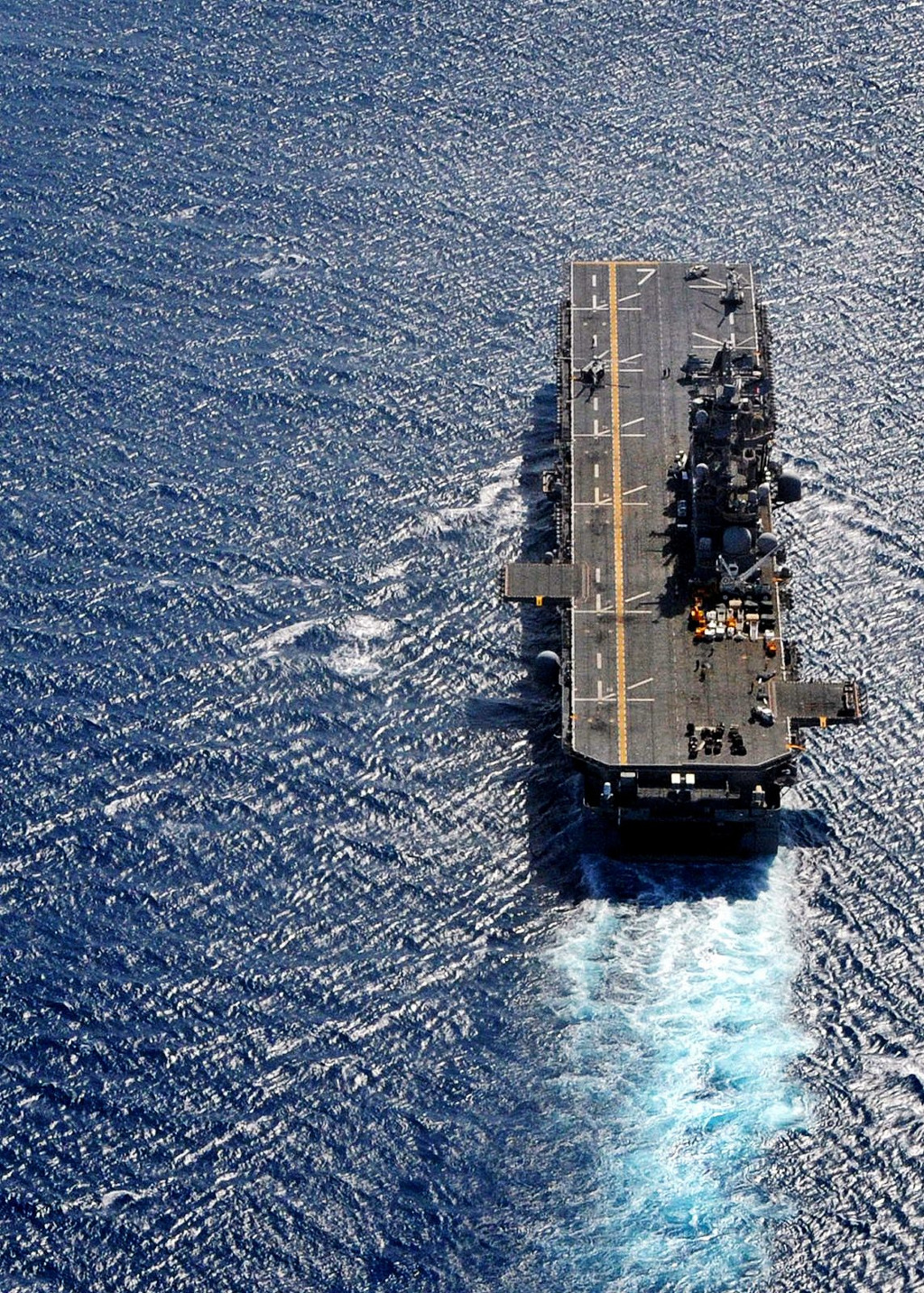

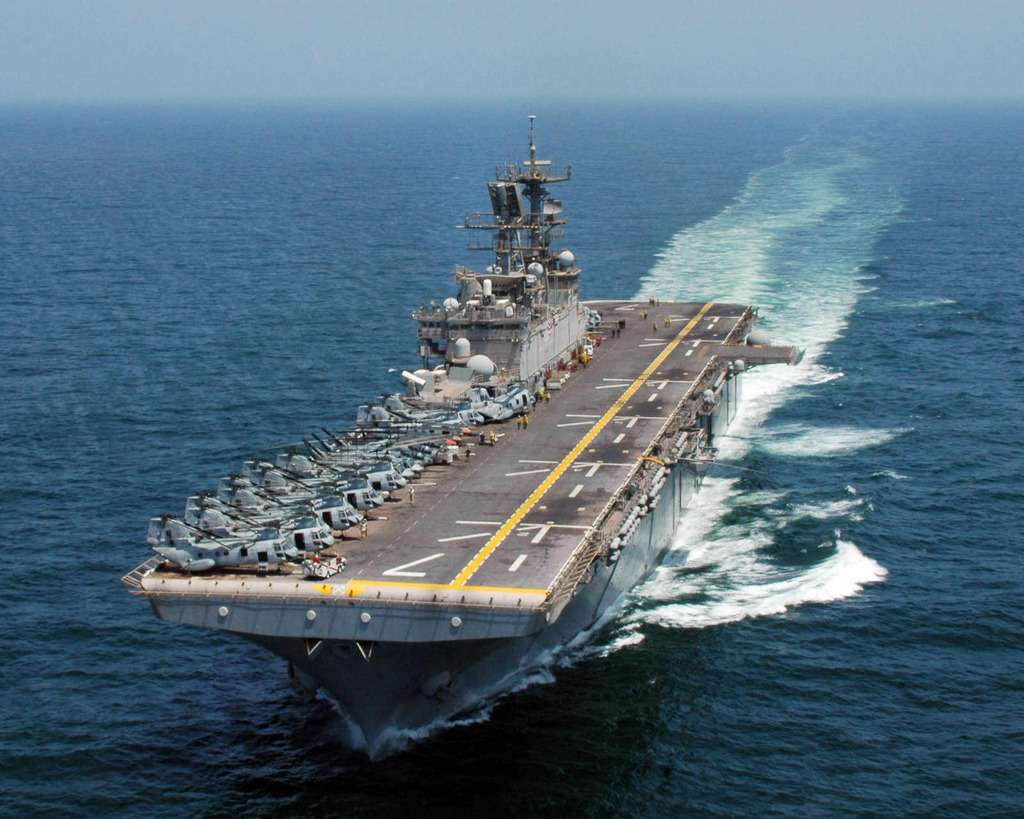

 [LHD 는 항공모항과 상륙함을 섞어놓은 다목적함으로 전투목적외에 구조나 대민봉사 임무등 다목적으로 사용이 가능해 최근 활용이 높아지는 추세이다]

Northrop Grummann사가 운영하는 Ingalls 조선소에서 완성한 7번째 LHD 급 군함인 이오지마호는 미국 대서양함대 임무를 맡고있으며 버지니아주 Norfolk을 모항으로 활동중에 있다.

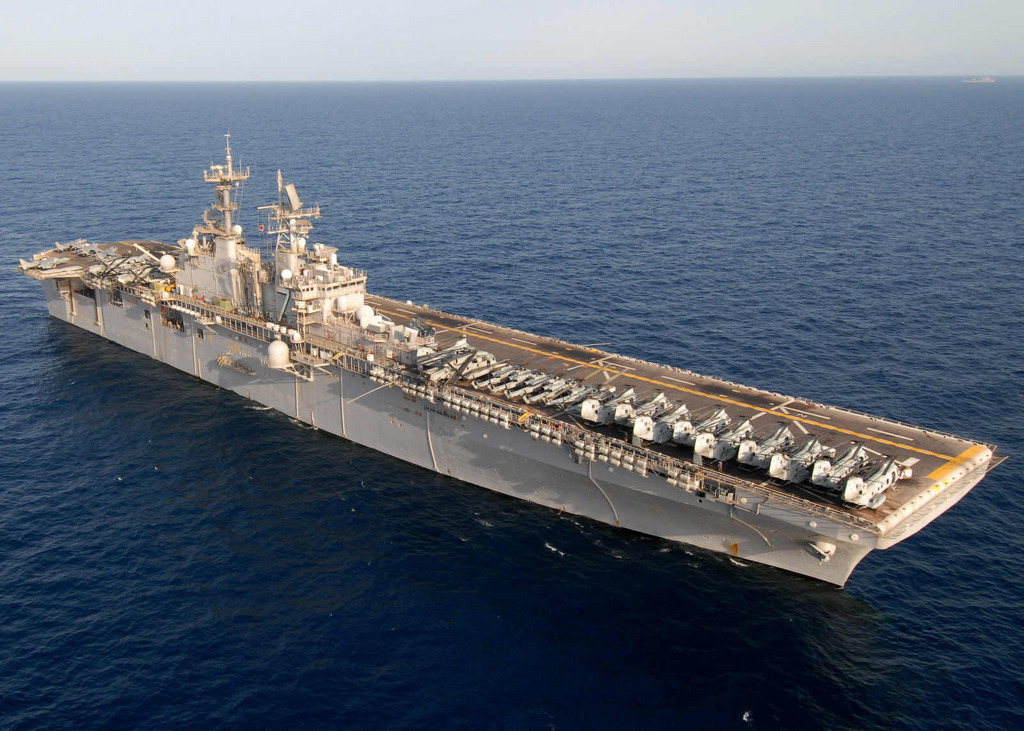

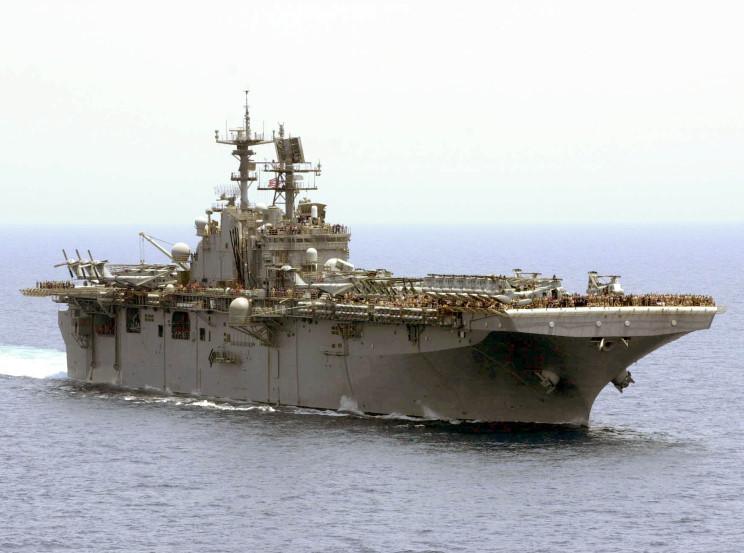

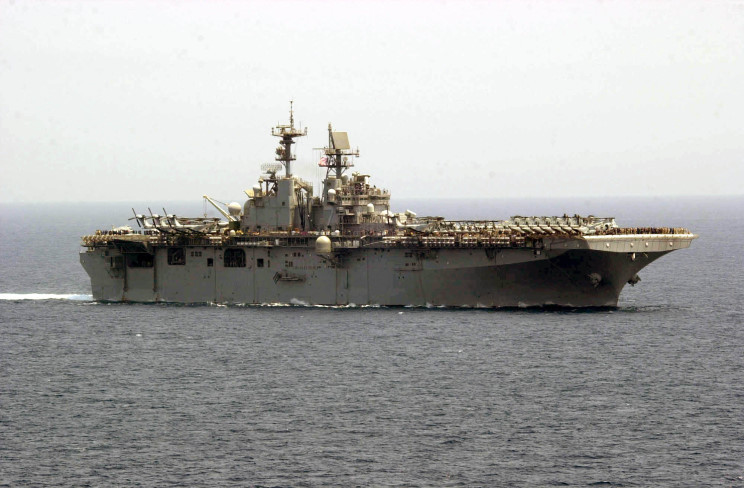

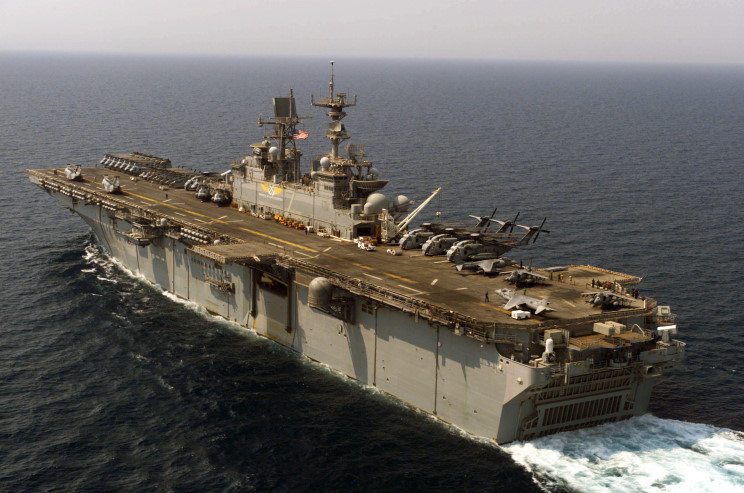

 [Northrop Grummann사가 운영하는 Ingalls 조선소에서 완성한 7번째 LHD 급 군함인 LHD 7 이오지마호 미국 대서양함대 임무를 맡고있으며 버지니아주 Norfolk을 모항으로 활동중에 있다.]

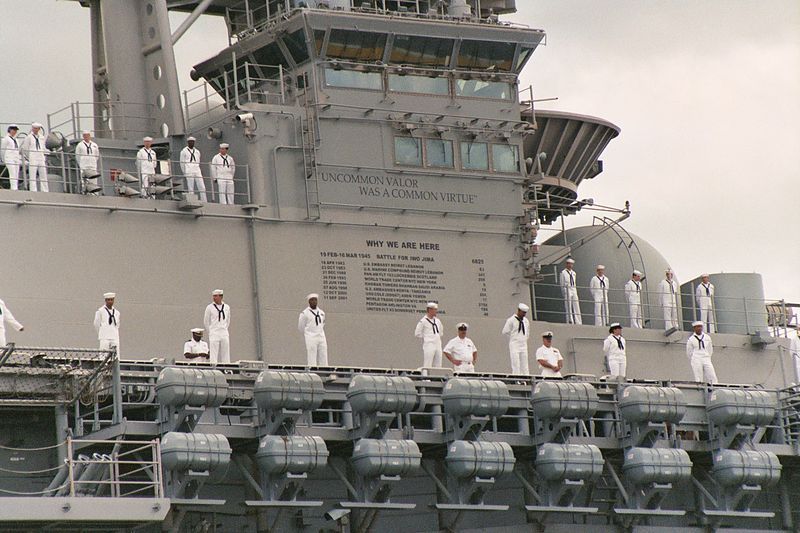

[LHD-7 이오지마라는 함명은 1945년 Iwo Jima 전쟁에 참가하여 미국에 생명을 바친 전사들의 불후의 명성을 기리기 위해 이름 붙여진 이름이며 함선이름으로는 두번째 이름이다.]

LHD 7 함명은 1945년 Iwo Jima 전쟁에 참가하여 미국에 생명을 바친 전사들의 불후의 명성을 기리기 위해 이름 붙여진 이름이며 함선이름으로는 두번째 이름입니다.

맨 처음 이오지마란 이름이 붙은 군함은 USS Iwo Jima (LPH-2) 로서 이는 LPH (amphibious assault ship) 수륙양용 강습함의 대표적인 배로서 1960년 최초의 수륙양용 공격함으로 제작되었으며 1993년 1월 퇴역되었습니다.

[맨 처음 이오지마 란 이름이 붙은 군함은 USS Iwo Jima (LPH-2) 로서 이는 LPH (amphibious assault ship) 수륙양용 강습함의 대표적인 배로서 1960년 최초의 수륙양용 공격함으로 제작되었으며 1993년 1월 퇴역되었다. 이 함선은 베트남전과 아폴로13호 회수등에 자주 보이던 함으로 60~70년대 미해군을 대표하는 강습함중 하나였다]

LHD-7 이오지마호는 와스프급 강습양륙함의 7번째 함으로 길이가 70 m 이고 8.8 m 의 폭을 가지고 있습니다. 2개의 증기추진 발전소가 7만 마력을 발생시켜 4만 5백톤 짜리 배를 20 노트 이상의 속력으로 추진시킬수 있습니다.



[LHD-7 이오지마호는 와스프급 강습양륙함의 7번째 함으로 길이가 70 m 이고 8.8 m 의 폭을 가지고 있습니다. 2개의 증기추진 발전소가 7만 마력을 발생시켜 4만 5백톤 짜리 배를 20 노트 이상의 속력으로 추진시킬수 있다.]

와스프급의 자세한 내용은 아래 링크 참고



최강의 강습상륙함 USS Wasp 급

 번역및정리 미라지나이트 (www.compmania.co.kr king331@hanmail.net)

20세기 2차례의 큰 세계대전을 치루면서 전쟁에 대한 전술과 전략은 많은 부분이 발전하게 됩니다.

이중 2차례의 세계대전에서의 승리를 통해 군사강국으로 떠오르게 된 미해군은 바다에서의 상륙작전을 매우 중요하게 생각하여 이에 다한 전술과 교리를 완성하게 됩니다.

바다를 통한 육지로의 진격을 목표로하는 상륙작전의 중요성은 이미 2차대전에서의 노르망디 상륙작전과 1950년 한국전쟁에서의 인천상륙작전을 통해 그 효과와 전술적 가치를 충분히 검증받게 된 이상 미해군은 베트남전과 중동전을 통해 상륙전에 적합한 전술과 무기들을 개발하게 되지요..

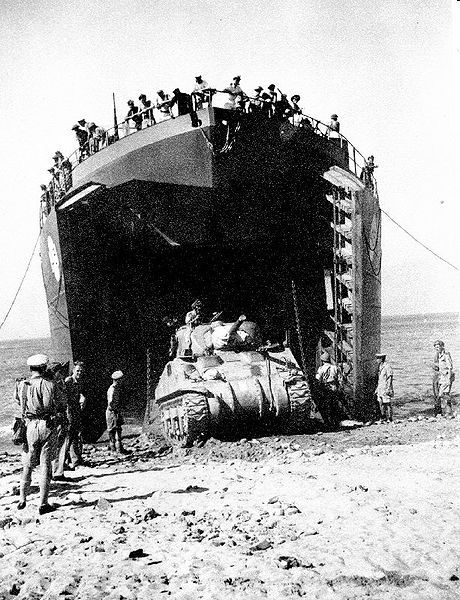

[2차대전을 통해 미해군은 상륙전이라는 교리를 만들어 발전시키게 된다 아울러 상륙전에 적합한 LST 같은 함선을 개발하게 된다]

그중 가장 중요하게 생각한 것이 바로 상륙전의 중요한 병력과 지원차량 그리고 헬기등을 싣고 상륙하려는 해안의 근처까지 접근할 수 있는 강습상륙함이였습니다.

이들 강습상륙함은 상륙에 필요한 병력과 전차 그리고 장갑차를 비롯 이들 상륙에 반드시 필요한 공중지원 임무를 가진 헬기와 전투기까지 탑재하며 이를 적의 공격거리 밖에서 사출 및 이륙하는 동시에 상륙전을 전반적으로 지휘 통솔하는 중요한 역할을 하게 되는 새로운 개념의 항모였습니다.

이런 강습양륙함의 기원은 2차대전후로 올라가게 됩니다.

2차대전 당시 미해군은 수많은 항모를 개발했는데 이중 상선의 보호화 함대의 보호임무를 위한 소형항모 중 하나인 호위항모(Escort carrier) 라는 항모가 있었습니다.

이들 호위항모는 일반 상선을 개조했거나 그 설계를 응용하여 크기도 작고 속도로 느린편이였지만 그 숫자가 엄청났는데..호위항모의 종류인 보그급 항모는 44척, 상가몬급은 두척, 카사블랑카급은 50척, 코멘스먼트 베이급은 19척이나 완성되어 대전후반에는 이런 호위항모수가 무려 100여척이 넘을 정도였습니다.

[2차대전을 통해 미해군은 다양한 항모를 도입하게 되는데 이중 호위항모라고 불리는 항모는 소형이지만 가격이 저렴해 100여척이나 도입하게 된다. 이중 카사블랑크급은 한번에 50여척이 도입된 호위항모의 대표적인 타입이다]

이런 호위항모들은 비롯 크기가 작고 속도가 느렸지만 그래도 항모인지라 전투기를 20~30대 가량 싣고 운용할 수 있어 일본해군에 있어서는 결코 우습게 볼 전력이 아니였습니다.

결국 이런 항모의 수적우세함은 일본해군과의 전투에 있어 미해군이 승리를 만들어내는 중요한 역할을 하게 됩니다.

헬기전문 항모 LPH (Landing Platform, Helicopter) 의 등장

종전후 미해군은 백여척에 이르는 항모들의 처리에 고심을 하게 됩니다. 일부는 물론 페기하기도 하고 퇴역시키기도 했지만 대전중 생산된 수량이 너무 많다보니 그 처리에 고심하게 되는데 일부는 해외국가에 공여도 하고 판매도 하면서 수량을 줄이는데 노력하게 됩니다.

[2차대전을 통해 대량으로 도입운용되었던 호위항모들은 종전후 처치곤란이 되는데.. 일부는 페기하기도고 일부는 다른나라로 판매도 되지만 그 수량이 어머어마한지라.. 일부는 헬기항모로 운용하기도 하였는데 그것이 1959년에 도입된  헬기전문 항모인 LPH (Landing Platform, Helicopter) 급이라는 특수 항모이다. 사진은 이오지마급 LPH (Landing Platform, Helicopter) 의 모습 ]

그러던 중 1950년대 헬기가 새로운 무기로 개발 배치되게 됩니다.

헬기는 1950년 발발한 한국전쟁에 일부가 환자수송용으로 투입되어 높은 성과를 얻은이래 1950~1960년대 중요전투무기로 급격한 발전을 하게 됩니다.

그리고 1960년대 초반 베트남전에 미국이 참전하면서 베트남전은 세계최초로 헬기를 대량으로 전투에 투입한 전쟁이 됩니다.

베트남전 동안 헬기를 중요한 무기로 운용한 것은 미육군만이 아니였습니다.

미해병대 역시 헬기의 능력과 중요성을 일찍감히 깨닫고 병력수송뿐 아니라 공격용으로로 활용했는데 특히 상륙전이 주특기인 미해병대는 AH-1G/J 휴이 같은 공격헬기를 개발 상륙전에 앞서 헬기를 이용한 공중지원임무로 널리 활용하게 되었습니다.

[베트남전은 헬기의 전성시대라 할만큼 다양하고 많은 수의 헬리콥터가 작전에 도입되어 운용되었다. 특히 상륙전을 주임무로 하는 미해병대에 있어 헬기는 가장 이상적인 지원무기중 하나였다. 하지만 일반 전투기를 운용하기에도 좁은 일반 항모에서 헬기부대를 따로 운용한다는건 어려운일이라.. 그리하여 탄생한것이 바로   헬기전문 항모인 LPH (Landing Platform, Helicopter) 급이라는 특수 항모였다]

미해병대가 공격헬기를 본격적으로 운용하게 되면서 문제가 생겼는데 다름아닌 항모에서의 헬기 운용은 그당시 쉬운일이 아니였습니다.

당시 미해군의 주력항모였던 키티호크 급은 이미 탑재하고 있었던 함재기 운용에도 충분히 비좁은 상태인지라.. 별도의 공격헬기부대를 탑재 운용하기에 턱없이 부족했지요.

이에 여러가지 궁리를 하던 미해군은 좋은 아이디어를 떠올리게 됩니다.

바로 2차대전 당시 수많은 양이 생산되어 처치곤란이였던 호위항모를 재활용하자는 아이디어였죠..

호위항모라면 헬기를 수용하기에 크기도 적당하고 별도의 전용항모를 제작할 필요도 없으니 그야말로 일석이조였던것이죠…

그리하여 헬기를 전문으로 탑재운용하는 헬기전문 항모인 LPH (Landing Platform, Helicopter) 급이라는 특수 항모가 생겨나게 됩니다.

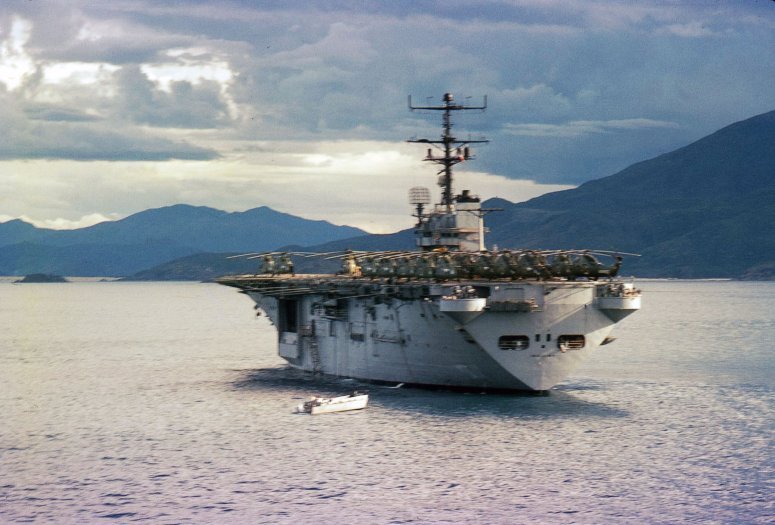

[헬기전문 항모인 LPH (Landing Platform, Helicopter) 급의 대표급이 바로 이오지마급이다. 이는 18,000톤급의 항모로 총 25대의 헬기와 1개 대대 정도의 병력을 싣어나를수 있게 되어있었다]

미해군은 베트남전을 통해 세계최초의 헬기항모인 이오지마급을 운용하게 됩니다.

이오지마 급은 18000톤급의 항모로 총 25대의 헬기와 1개 대대 정도의 병력을 싣어나를수 있게 되어있으며 1959년 첫 이오지마급이 생산된 이래 총 7대의 이오지마급 LPH 가 생산배치되기에 이릅니다.

 TARAWA級 강습상륙함의 등장

베트남전을 통해 이오지마급이라는 LPH (Landing Platform, Helicopter) 급 항모를 운용했던 미해군은 또다른 문제점을 발견하게 되는데 바로 그것은 이오지마급의 한계였습니다.

이오지마급은 주로 2차대전에 사용되던 호위항모를 가조해 만들다보니 상륙전에 적합한 구조도 아니였고 더욱히 함령이 오래되다 보니 1970년대에 이르면 대부분이 수명을 다해 교체해야 되는 상황이 생기게 된것이죠 그리하여 곧 이를 개량한 새로운 항모를 개발 배치하게 됩니다.

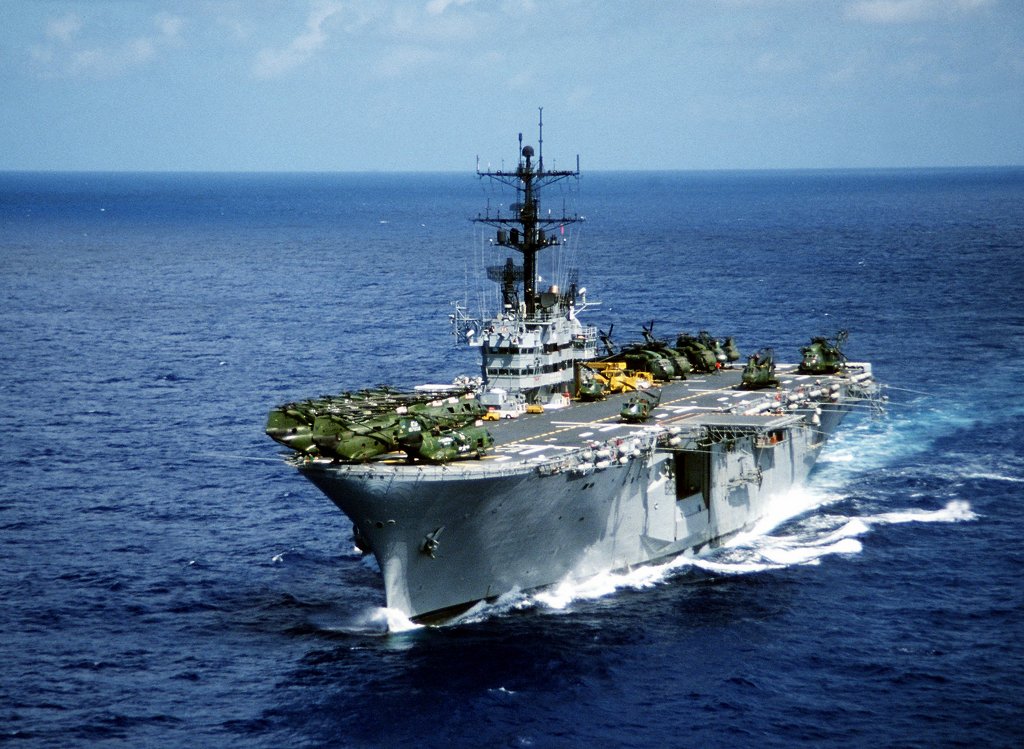

[타라와급은 LPH (Landing Platform, Helicopter) 급의 노후화와 2차대전 당시 만들어진 항모라는 한계를 보이게 되자 이를 개량한 강습양륙함으로 개발된 함선이다. 가장 큰 특징인  LPH (Landing Platform, Helicopter) 의 특징과 더불에 후방에 웰덱이라는 공간을 만들어 상륙함의 역활을 동시에 수행할수 있도록 다목적함의 역활로 변화된 점이다]

바로 TARAWA級 강습상륙함 이였죠..

타라와급이라고 불리는 이 새로운 항모는 베트남전에 즉흥적으로 개발 운용되었던 이오지마급을 확대 개량한 것으로 가장 큰 특징은 갑판의 헬기운용뿐 아니라 갑판 아래의 넓은 공간에 병력과 상륙에 필요한 전차나 장갑차 등을 같이 수용할 수 있는 범용성을 높인 새로운 상륙함아였습니다.

기존의 LPH (Landing Platform, Helicopter)급 항모가 18,000톤 급의 배수량을 가진 비교적 작은 선체로 25대의 헬기와 1개대대정도의 병력수송만을 운용할 수 있는데 반해 타라와급은 상륙에 필요한 병력과 각종 물자 그리고 상륙에 반드시 필요한 전차나 장갑차 등을 탑재 및 수송 그리고 상륙시킬수 있는 다목적함으로 재탄생하게 됩니다.

이를 위해 후미에 웰덱 (Well Deck) 설치하여 이들 병력과 물자를 해안으로 실어나를 수 있는 도크형 상륙함 (LPD) 역할과 LPH의 역할을 동시에 수행할 수 있게 만든것이였습니다.

[타라와급은 LPH (Landing Platform, Helicopter) 의 역활과 더불에 후방에 웰덱이라는 공간을 만들어 상륙함을 통해 병력과 물자를 상륙시킬수 있도록 개량되었으며 이로 힌해 기존의 18000톤의 규모에서 4만톤이 넘는 대형선체를 갖게 되었다. 하지만 타라와급은 웰덱에 LCAC 를 한척밖에 수용할수 없다는 단점이 있어 이를 개량한 와스프급이 등장하게 되었다]

이를위해 타라와급은 4만톤급의 배수량을 가진 대형의 선체를 가지게 되는데 이는 1950년대 개발된 포레스탈급 항모에 맞먹는 엄청난 크기를 가진 항모였습니다.

타라와급은 임시변통으로 2차대전 운용하던 호위항모를 이용해 만들어진 이오지마급 LPH 급과는 달리 완벽하게 새로운 설계로 제작되었으며 거기에는 이오지마급의 운용경험이 토대가 되었습니다.

이들 타라와급은 4대의 수퍼코브라를 비롯 6대의 해리어 공격기를 탑재 운용할수 있으며 이와 별도로 20여대의 각종 수송헬기를 탑재 운용할수 있는 그야말로 상륙전에 있어 섬과 같은 존재였습니다.

궁극의 상륙함 WASP급의 등장

세계최대의 상륙함이라는 타이틀을 검어쥘 것 같던 타라와급도 1980년대 들어 새로운 상륙전 개념이 생기면서 그 타이틀을 넘겨주게 됩니다. 바로 타라와급보다 1,200~1,500톤 가량 배수량이 더 커진 와스프급 강습양륙함이 등장했기 때문이죠..

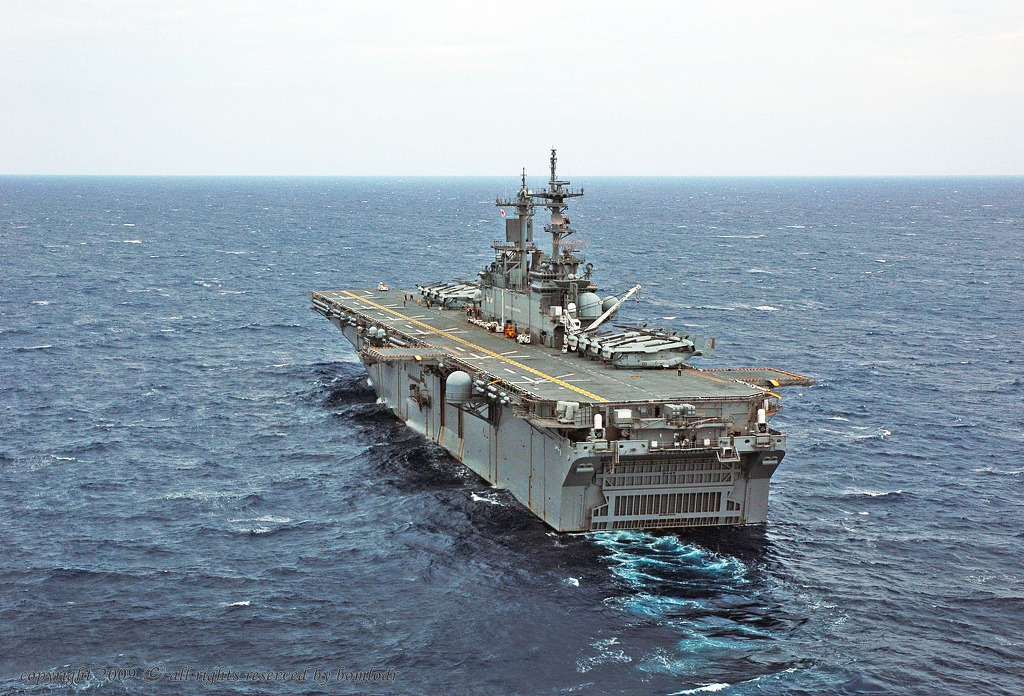

[1989년 첫 도입된 와스프급은 기존의 타라와급을 대형화시킨 타입으로 1970년대말 도입된 ‘초수평선 상륙전(超 水平線, over the horizon radar) ’  전술에 필요한 LCAC급 상륙선을 3척까지 운용할수 있다. 기존의 타라와급은 1척만 운영이 가능했었다]

와스프급 강습양륙함은 기존의 타라와급이 LCAC 급 호버크래프트 상륙함을 1대밖에 탑재하지 못하게 되자 이를 3대까지 탑재할 수 있도록 함체를 키운 버전 입니다.

LCAC 급 탑재가 중요한 이유는 1980년대 들어 미해병대는 상륙전의 전술의 변화를 주는데 기존의 보이는 해안에서서의 상륙전이 아닌 ‘초수평선 상륙전(超 水平線, over the horizon radar) ’ 으로 전술을 변화시켰기 때문입니다.

[1970년대발 미해병대는‘초수평선 상륙전(超 水平線, over the horizon radar) ’ 이란 새로운 전술을 개발 도입하게 되는데 이는 적이 상륙을 눈치채기 힘든 먼 해안에서 일시에 돌입한다는 전술로 이를 위해 필요한것이 LCAC 같은 호버크라프트 상륙정이였다 이는 시속70킬로 이상의 고속이동이 가능한 호버크라프트 선으로 한번에 70톤 가량의 화물과 병력 혹은 M1 급의 전차를 순식간에 해안으로 이동이 가능했다]

이는 기존의 상륙전이 내륙에서 가까운 해안에서 진행되어 이를 적이 알아채 방어할 시간을 주어 상륙에 잇어 아군의 피해가 높아지는 것을 대비해 적이 알아채기 어려운 최대한 해안선 멀리 수평선 넘어서부터(보통은 해안에서 70km 이상의 거리) 상륙전을 시작한다는 개념을 말합니다.

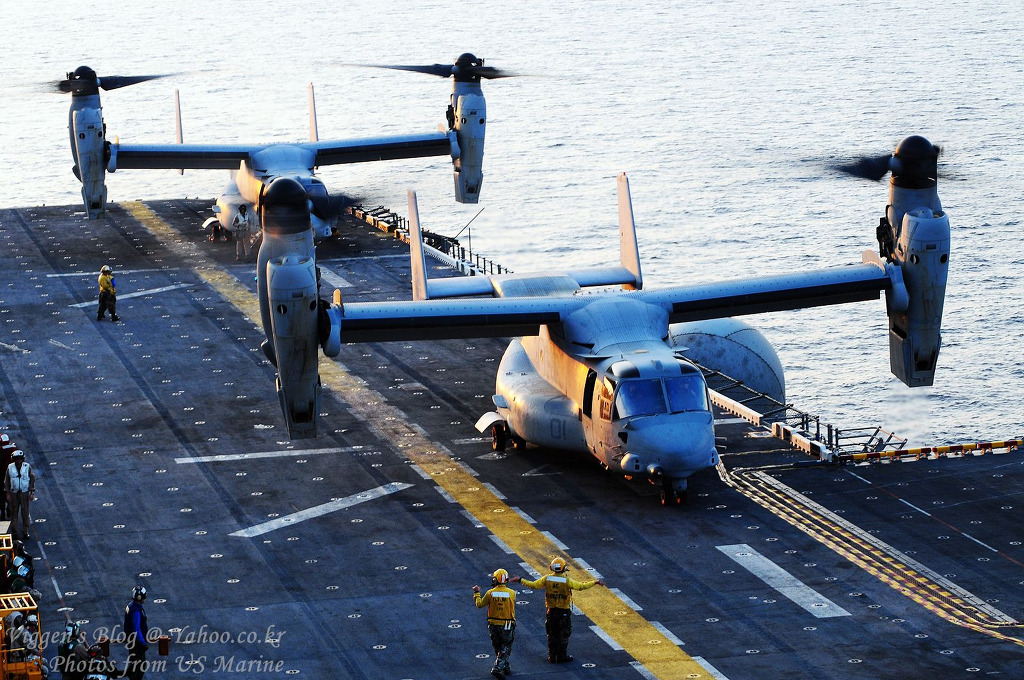

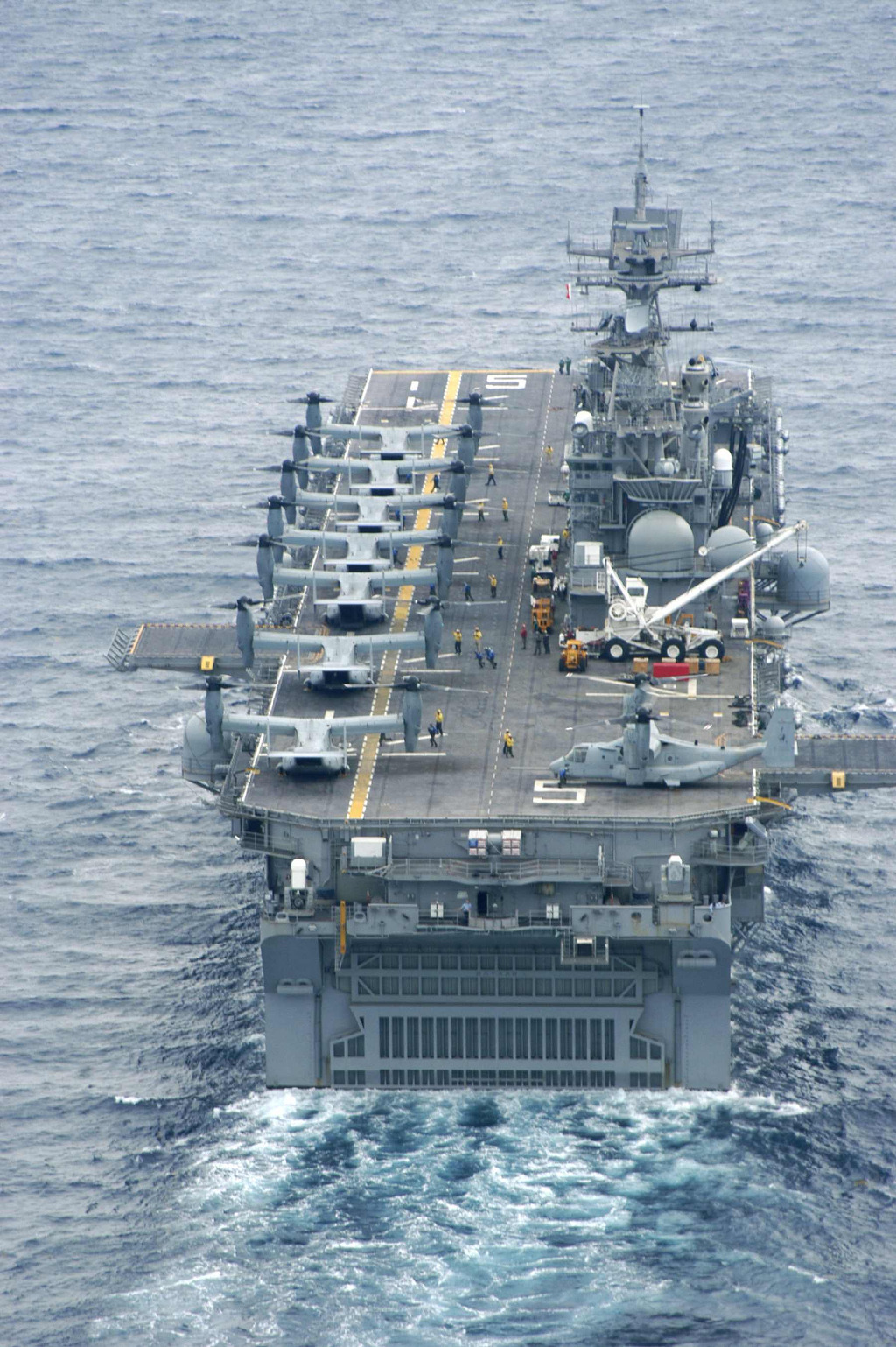

[LCAC 를 비롯해 미해병대가 최근 도입하기 시작한것이 바로 MV-22 오스프리 같은 틸트로더기로 이는 헬기의 이착륙이 쉬운 장점과 빠른이동이 가능한 비행기의 장점을 동시에 갖는 최신 수송기이다. 와스프급에는 이런 최신 MV-22 오스프리 를 운용할수 있게 개량되어 있다 ]

이렇게 하면 적이 상륙을 대비해 준비할 시간을 줄여 상륙전에 있어 아군의 피해를 최소화 할 수 있지만 이런 초수평선 상륙을 가능케 하려면 원거리에서 빠른속도로 해안까지 병력과 장비들을 운반할 수 있는 LCAC 같은 호버크래프트 상륙선이 절실하게 필요했습니다.

미해군이 개발한 LCAC 는 총 70여톤의 화물이나 병력 혹은 1대의 M1 급의 전차를 시속 70킬로이상의 속도로 해안까지 운반할 수 있으며 이런 LCAC 상륙선은 최대한 많이 운용할 필요가 있었습니다.

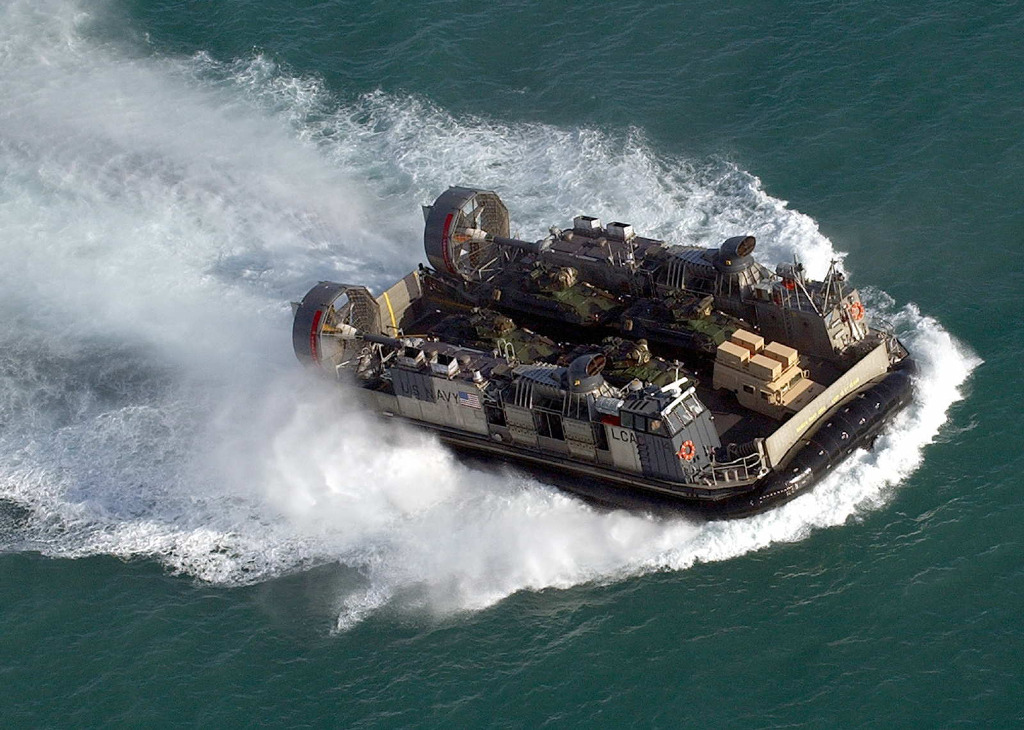

[웰덱을 통해 발진중인 LCAC 의 모습 LCAC 는 상륙전의 개념을 통째로 바꾼 새로운 상륙선으로 바다위와 지상을 더서 운항하는 호버크라프트로 시속 70킬로 이상의 고속으로 70톤의 화물과 병력을 수송할수 있다]

새로운 상륙강습함인 WASP급은 이런 LCAC 를 총 3대까지 적재할 수 있게 함체가 대형화 되었고 도크도 개량이 되었습니다.

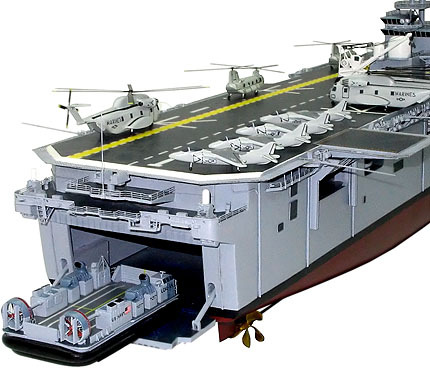

[와스프급은 LCAC 등을 탑재하기 위한 웰덱이 후방에 있으며 독은 1500톤가량의 바닷물을 침수시켜 이들을 발진 및 수용할수 있다.]

Wasp class amphibious assault ship

l  개관

TARAWA級 강습상륙함의 성능향상형인 wasp級 강습상륙함은 미해군의 7척의 wasp級 LHD(Landing Helicopter Deck) 건조계획 사업자로 선정된 리튼산업(Litton Industries)의 계열인 잉갈스조선부문(Ingalls Shipbuilding division)에 의해서 건조되었다.

1번함인 wasp함은 1989년 5월 미해군에 인도되었으며, 미해군의 대서양함대에 배치되어 운용중이다.

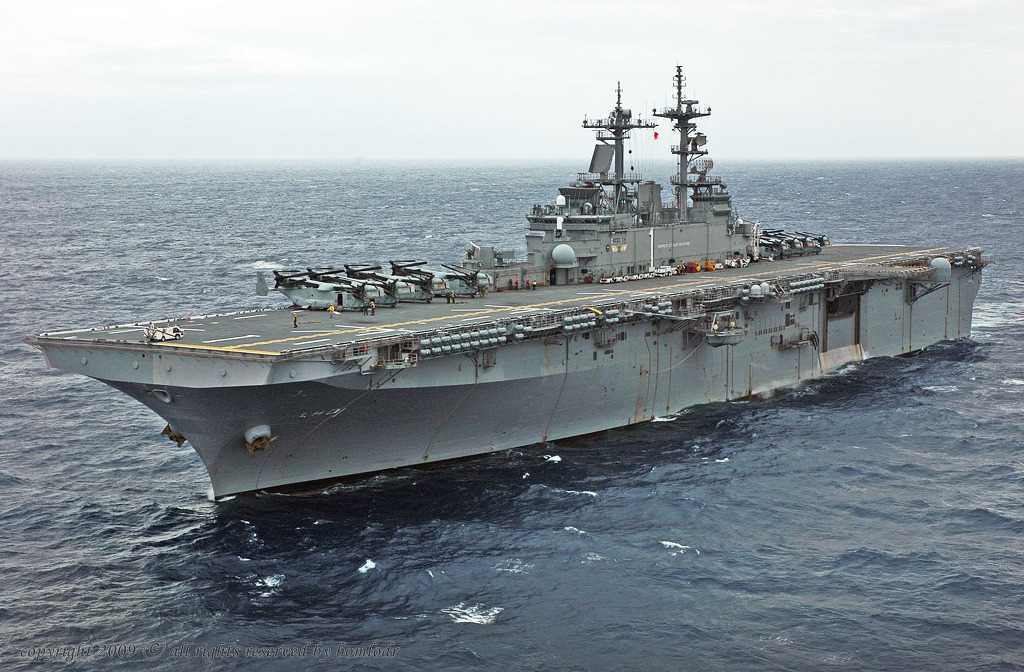

 [와스프급은 현재 최대배수량을 가진 상륙용항모로 그 배수량은 4만톤이 넘는것으로 알려져 있다. 프랑스가 도입중인 최신 항모인 샤를드골이 42,000톤 인것에 비하면 얼마나 큰 배인지 쉽게 알게해준다]

미해군이 운용중인 wasp級 강습상륙함의 이력은 아래의 표와 같다.

<각호기의 취역일 및 母港>

명 칭 함 번 모 항 소 속 취역일

wasp LHD 1 노포크 대서양함대 1989년 5월

ESSEX LHD 2 산디에고 태평양함대 1992년 10월

KEARSARGE LHD 3 노포크 대서양함대 1993년 10월

BOXER LHD 4 산디에고 태평양함대 1995년 2월

BATAN LHD 5 노포크 대서양함대 1997년 9월

BONHOMME

RICHARD LHD 6 산디에고 태평양함대 1998년 8월

IWO JIMA LHD 7 ? ? 2001년

미해군의 대형의 헬리콥터용 이·착함 데크를 가진 다목적 강습상륙함인 wasp級 상륙함의 임무는 미해군 ARG(Amphibious Ready Group)의 중추적 세력으로써 미해군과 미해병대 팀이 해상으로부터 해안 전투지역으로의 원활한 상륙을 수행 할 수 있도록 하는 것이다.

ARG는 강습상륙, 특수목적작전, 비전투원소개, 기타의 인도적 작전등을 수행할수 있는 능력을 가지고 있지만, 역시 주목적은 2000명정도의 병력으로 구성된 미해병 원정부대(Marine Expeditionary Unit : MEU)의 모든 요소에 대한 승선, 이동, 헬리콥터와 상륙주정, 수륙양용차량등을 통한 적 점거 해안으로의 전개, 지휘등을 통한 미 군사력의 효과적인 장거리 투사력의 실현에 있다고 할 수 있다.

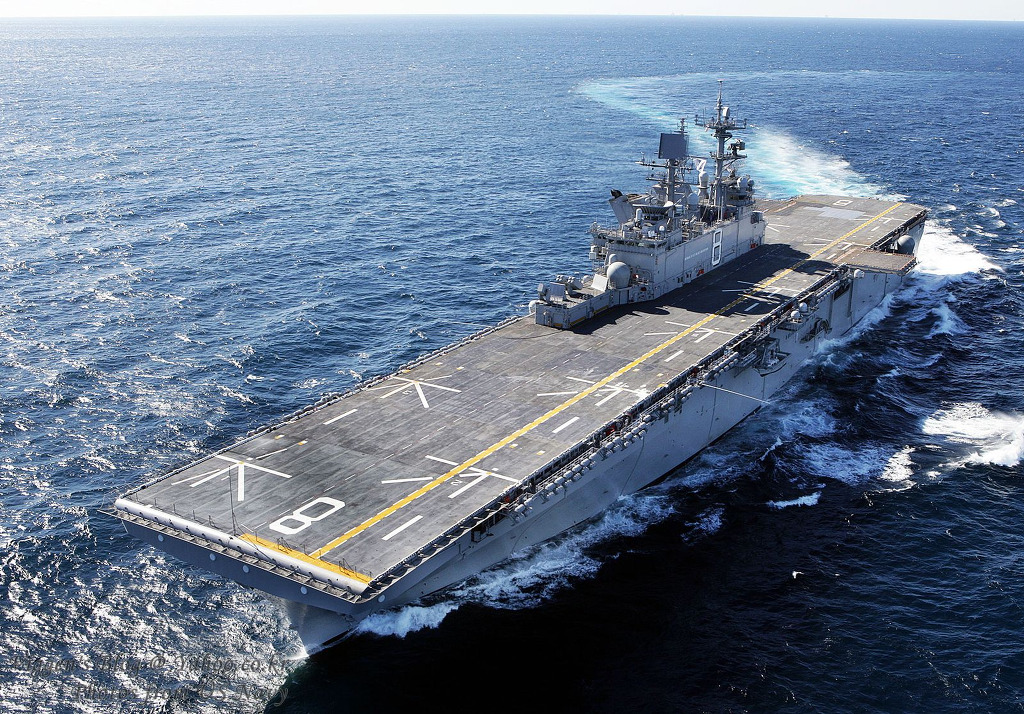

[취역에 앞서 시험 운항중인 와스프급 8번함 USS Makin Island 호의 모습 와스프급은 2010년 현재 총 8척이 도입되어 있으며 3척이 추가되어 총 11척을 운용할것으로 알려져 있다. 와스프급은 웬만한 항모급의 4만톤의 배수량을 가진 대형선체로 여기에는 50대 이상의 각종 헬기와 해리어 전투기  사관-104명, 수병-1004명, 해병대-1,894명 정도의 별력과 상륙에 필요한 각종 물자와 무기등을 탑재하고 다니는 움직이는 수송선이라 할수 있다]

따라서 wasp급 상륙함은 이런 작전을 효과적으로 실현할수 있는 시설물을 갖추고 있어서 상륙부대 전개용의 LCAC(Air-Cushion lAnding Craft - 공기주머니로 구성된 하부구조를 하고 있으며, 대형의 프로펠러에 의해 추진되는 것으로 가운데는 바지선처럼 평평하여 戰車등을 적재하기에 좋은 구조로 되어 있으며, 기동성이 뛰어나고 부두시설이 없는 해안등에서의 운송효율이 뛰어나 현재 상륙함의 상륙용 주정으로 많이 채택되고 있는 추세이다. ※ 참고로 wasp級 상륙함은 LCACS를 적재하는 미해군 최초의 함정이다.)를 계류할수 있는 DOCK 시설과 역시 상륙부대 전개용의 헬리콥터및 상륙작전 지원용의 AV-8B 해리어등을 이·착함 시킬 수 있는 대형의 갑판(미해군의 TRAWA級및 wasp級의 갑판 면적은 웬만한 중·소형 항공모함보다 더 넓다.)이 장비되어 있다.

이밖에 wasp級 LHD들은 기함임무 수행을 위한 Command & Control 시스템도 장비하고 있다.

기타 wasp級 상륙함은 해역 순시등의 임무를 수행 할 수 있다.

(1)         항공관련

wasp級 LHD함은 여러종류의 강습용 헬리콥터(CH-46 씨나이트)와 對潛용 헬리콥터(SH-60 씨호크)및 근접 공중 지원(CAS) 임무 수행용의 해리어기 6∼8기 정도를 적재한다.

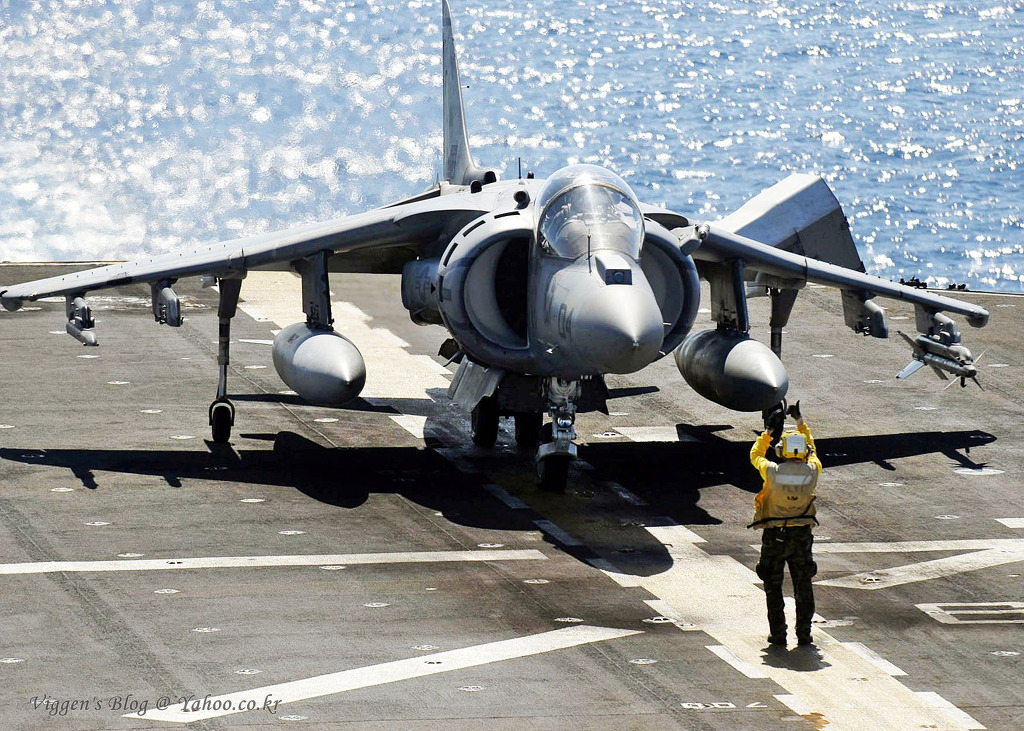

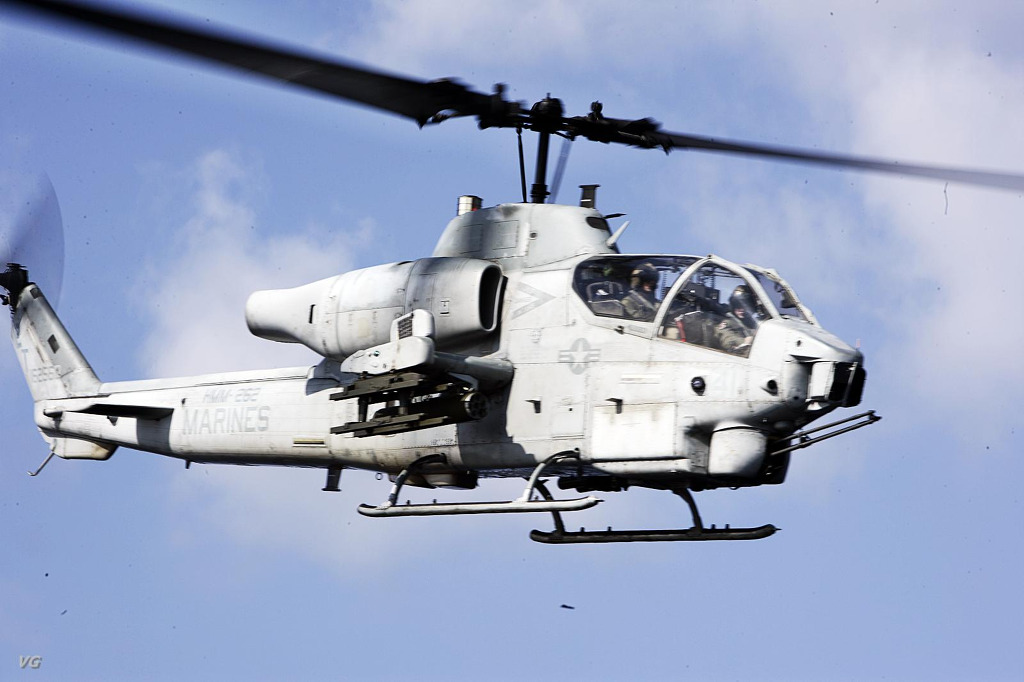

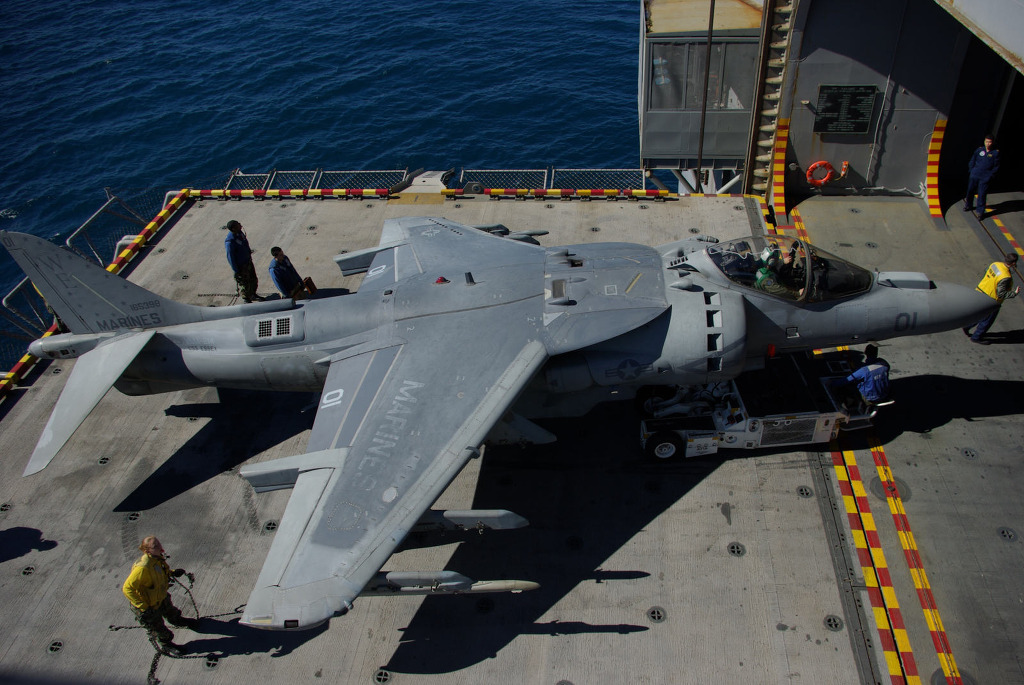

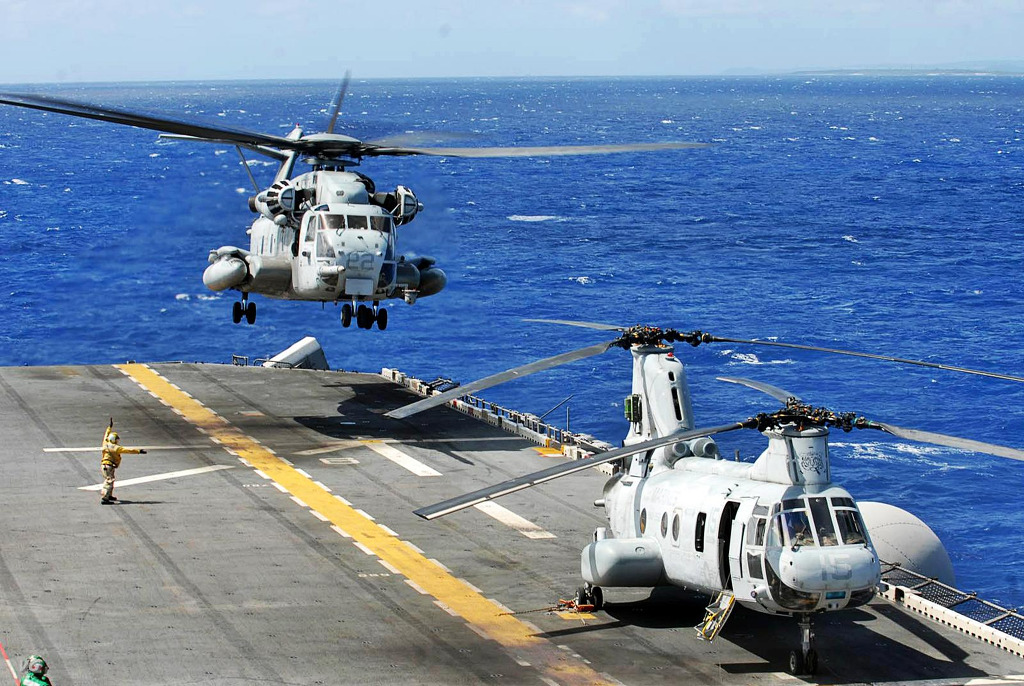

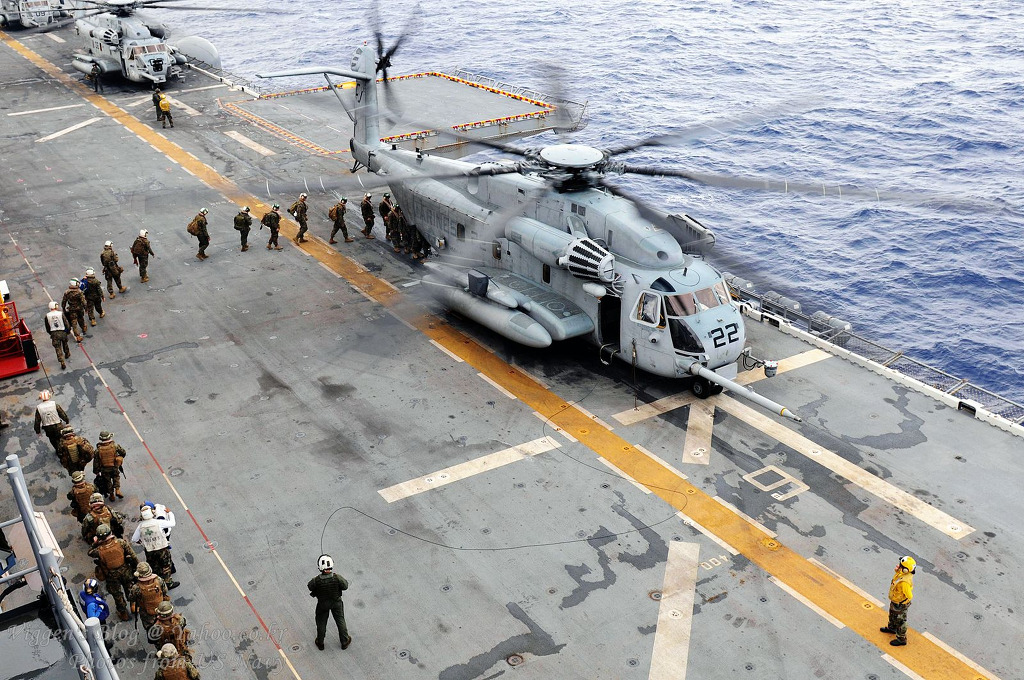

[와스프급에는  AV-8B 해리어를 비롯 CH-53E 씨-스탈리온, CH-46E 씨-나이트,SH-60B 씨-호크,UH-1W 휴이,AH-1W 수퍼코브라등을 탑재하며 이들 항공기는 최대 50대 이상을 탑재운용할수 있다.그를 위해 와스프급은 250×34m 크기의 비행갑판을 가지고 있다 ]

이 함정의 공중 관제 시스템은 250×34m 크기의 비행갑판에서 동시에 해리어기와 헬리콥터에 대한 이·착륙 업무를 수행 할 수 있는 능력을 가지고 있다.

이 함정은 비행데크 가상자리에 15.2×13.7m 면적의 두개의 항공기 이동용 엘리베이터가 있어 항공기를 비행갑판 아랫쪽의 격납고와 비행갑판 사이로 운송시켜주는 기능을 한다.

이 엘리베이터는 각각 75,000파운드(약 34톤)중량을 한번에 이송할 수 있는 능력을 가지고 있다.

[와스프급에는 비행데크 가상자리에 15.2×13.7m 면적의 두개의 항공기 이동용 엘리베이터가 있어 항공기를 비행갑판 아랫쪽의 격납고와 비행갑판 사이로 운송시켜주는 기능을 한다.이 엘리베이터는 각각 75,000파운드(약 34톤)중량을 한번에 이송할 수 있는 능력을 가지고 있다.]

wasp급 상륙함에 장비된 이들 엘리베이터는 필요시 대서양으로부터 태평양으로 혹은 태평양에서 대서양으로의 전개를 위해 파나마운하 통과에 지장이 없도록 접히는 구조로 되어 있으며, 이 구조로는 미해군이 보유한 최대의 엘리베이터이다.

당연한 얘기로 wasp級 상륙함은 미해군의 항공모함과 마찬가지로 탑재 항공기에 대한 자체정비 시설을 갖추고 있다.

(2)         무장



[wasp級 상륙함에는방공용의 씨-스패로 미사일 발사대 2기와 RAM(Rolling Airframe Missile) 2기와 20밀리 CIWS 등을 장착하여 적의 대함미사일등에 대한 방호능력을 지닌다]

wasp級 상륙함은 적 자체 방공용의 씨-스패로 미사일 발사대 2기와 RAM(Rolling Airframe Missile) 2기와 팔랑세(※ 편집자 註 : 나는 주로 '팔랑세'라고 쓰지만, 이에대해서 '패일랭스'니 '팔랑크스'라고 발음하는 것이맞다는 지적을 많이 받고 있다.

그러나 'Phalanx'라는 단어 자체가 '방진'이라는 뜻을 가진 그리스어로부터 유래된 것으로 어떻게 쓰든 그건 문제가 될것도 없다고 생각한다. 만약 이걸 굳이 미국애들이 발음하는 식대로 써야한다면 '마가린'이라고 발음해서도 안될 것이고, '소크라테스'나 '베토벤'이라고 발음해서도 안될것이며, 극단적으로 'Pusan'도 '부산'이라고 발음해서는 안될것이다. 그러나 뭐 그럴필요가 있나.

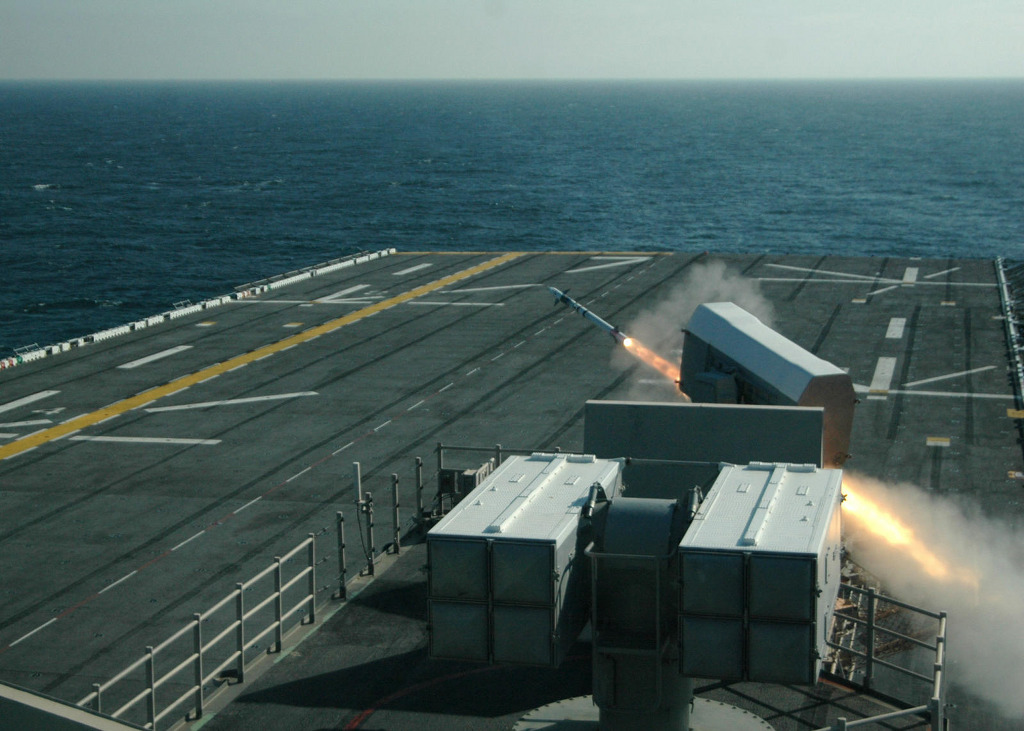

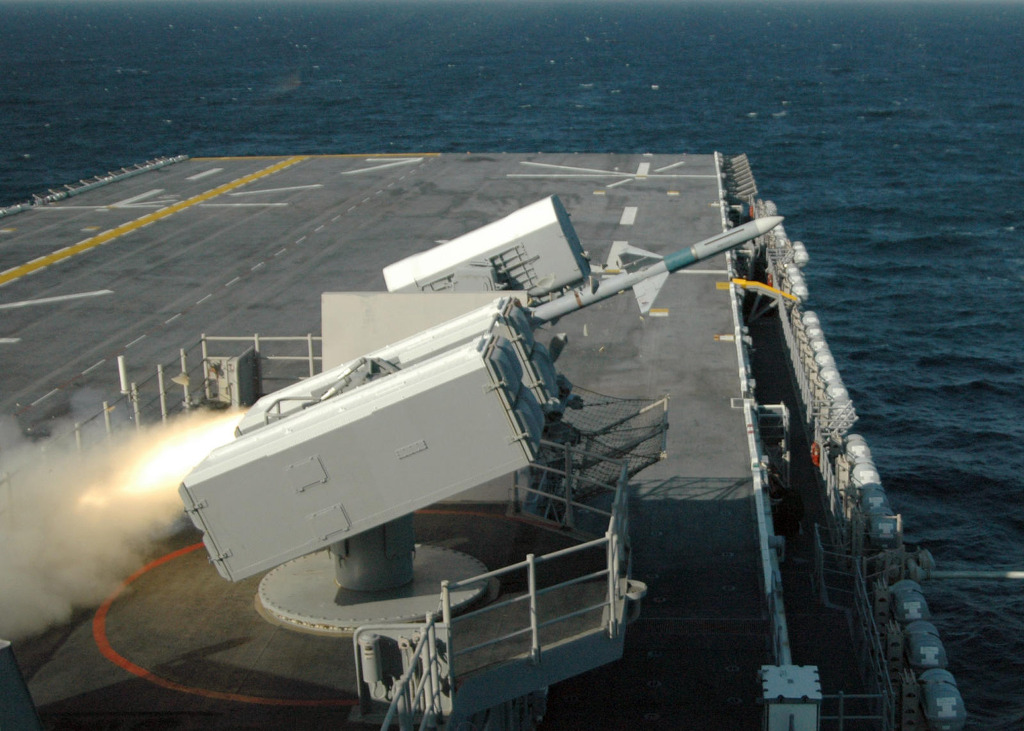

[WASP 급에 탑재되어 있는 시 스패로우 미사일과 RAM 미사일 발사기]

앞으로도 줄기차게 '팔랑세'라고 발음할 생각이니 여기에 대해 시비는 걸지 마시기 바란다.) 2기를 탑재하고 있다.

이밖에 대응수단으로는 SRBOC(Super Rapid Blooming Offboard Chaff Decoy System) 6개를 가지고 있으며, 4정의 캘리버 50 기관포와 3개의 25mm 기관포도 장착되어 있다.

l  C4I(Command,Control,Communication,Computers&Intelligence)

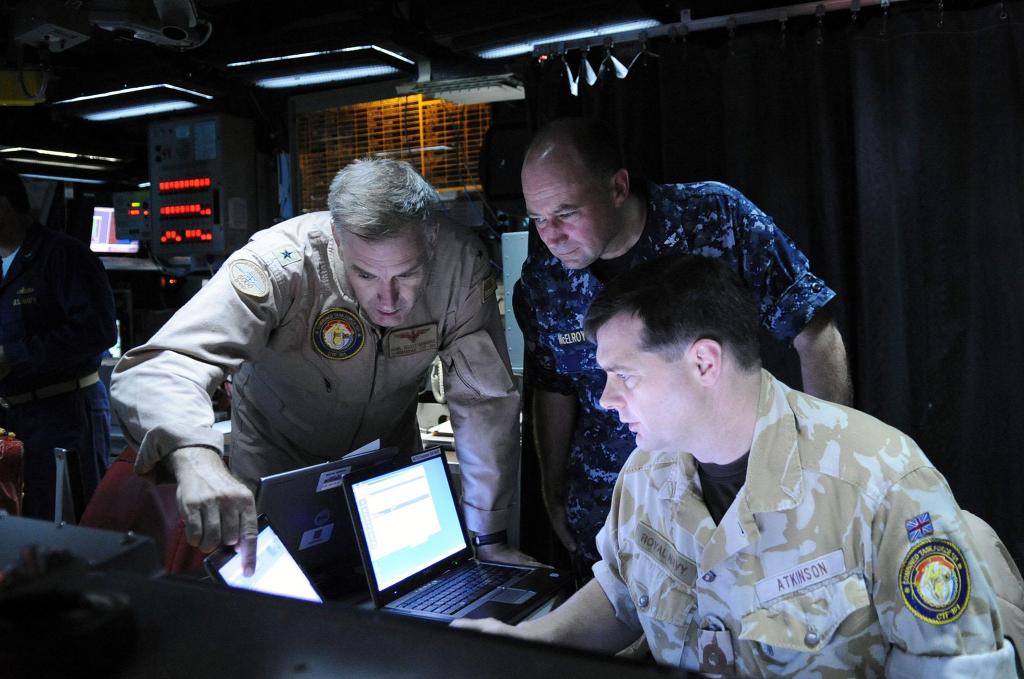

[와스프급에는 발전된 형태의 C4I(Command,Control,Communication,Computers&Intelligence)지휘시스템을 가지며 이는 CIC(Combat Information Center)와 LFOC(Landing Force Operations Center)내에 설치된 대형의 스크린과 자동화된 C4I 시스템과 Flag Plot 시스템은 전술 작전을 지원한다.]

탄도 무기에 대해 방호되는 이 함정의 C4I 시스템은 상륙작전과 기타 부수적인 임무수행을 지원한다.

CIC(Combat Information Center)와 LFOC(Landing Force Operations Center)내에 설치된 대형의 스크린과 자동화된 C4I 시스템과 Flag Plot 시스템은 전술 작전을 지원한다.

이밖에 wasp級중 최신함으로 2000년에 취역 예정인 '이오지마'함에는 컴퓨터화된 항법, 조함을 제공하는 Sperry Marine社의 IBS(Integrated Bridge System)가 장비되어 있으며, 향후 wasp級의 모든 함정에 장비될 예정이다.

(3)         강습상륙

이 함정의 강습상륙 지원 시스템은 해병대 병력과 물자, 차량등으로 구성된 양륙부대를 헬리콥터와 상륙주정, 수륙양용 차량을 이용하여 수평/수직적으로 즉 입체적으로 동시에 전개시킬수 있는 능력을 갖추고 있다.

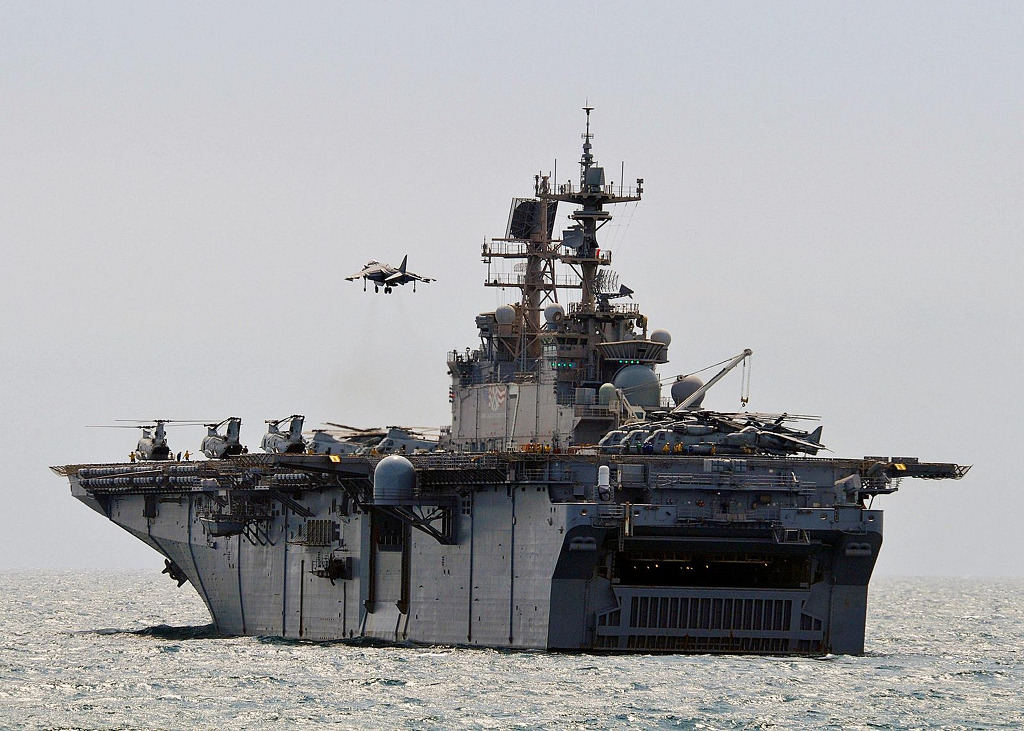

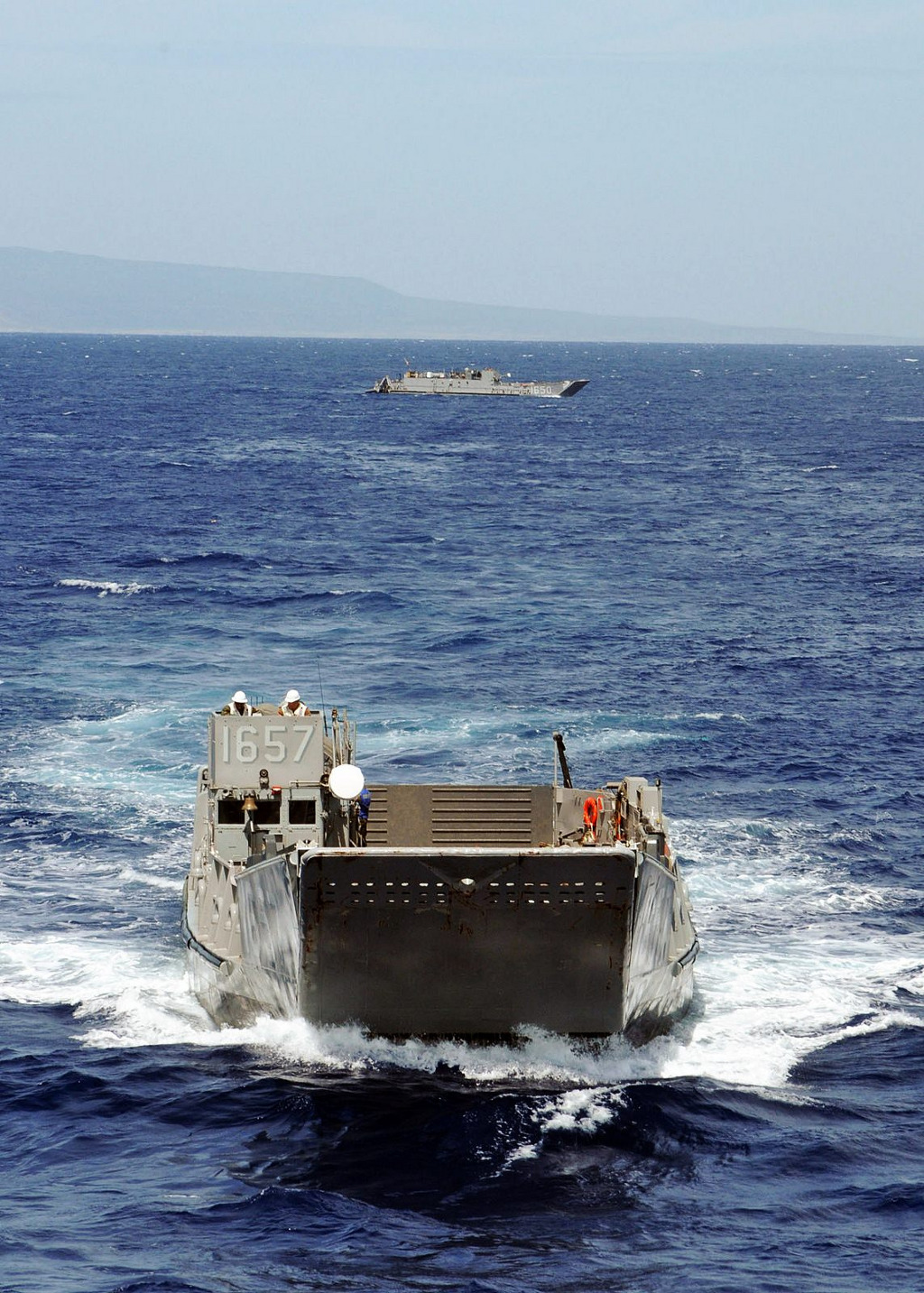

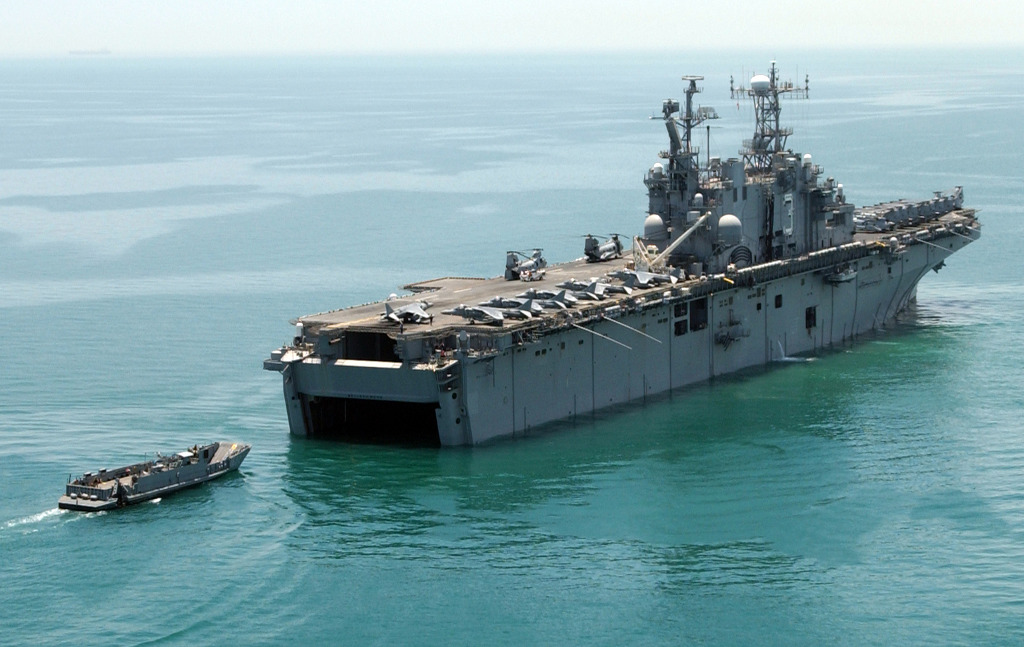

 [와스프급에는 갑판에서의 헬기를 통한 병력수송과 더불어 웰덱에서의 상륙주정을 통한 물자수송과 병력수송도 동시에 가능하게 되어 있다. ]

12,000파운드(약 54톤)의 운송능력을 가진 6개의 물자 수송용 엘리베이터가 장치되어있어 물자들을 적재구역으로부터 상륙주정에의 적재를 위한 대기구역까지 운송할수 있으며, 물자를 적재하기 위해 웰데크(Well Deck)에 대기중인 상륙주정까지는 모노레일 시스템을 이용해 운반된다.

모노레일 시스템은 6개구간에 약 884미터 길이의 트랙이 함정의 차량적재구역과 웰데크를 통하여 설치되어 있다.

5개의 약 3미터길이의 수송용 모노레일 화차는 각각 6,000파운드(약2.7톤)의 물자를 시속 11km의 속도로 한번에 수송 할 수 있다.

이 함정의 차량 적재구역의 면적은 5대의 M-1전차, 25대의 LAV 장갑차, 8대의 M-198 곡사포, 68대의 험비, 10대의 병참트럭, 12대의 5톤 트럭, 2대의 수상정, 1대의 유조트럭, 4대의 포크리프트, 2대의 발전용 트레일러를 적재할 수 있는 크기이다.(이게 1개 MEU가 보유한 대체의 장비로 추정된다.)

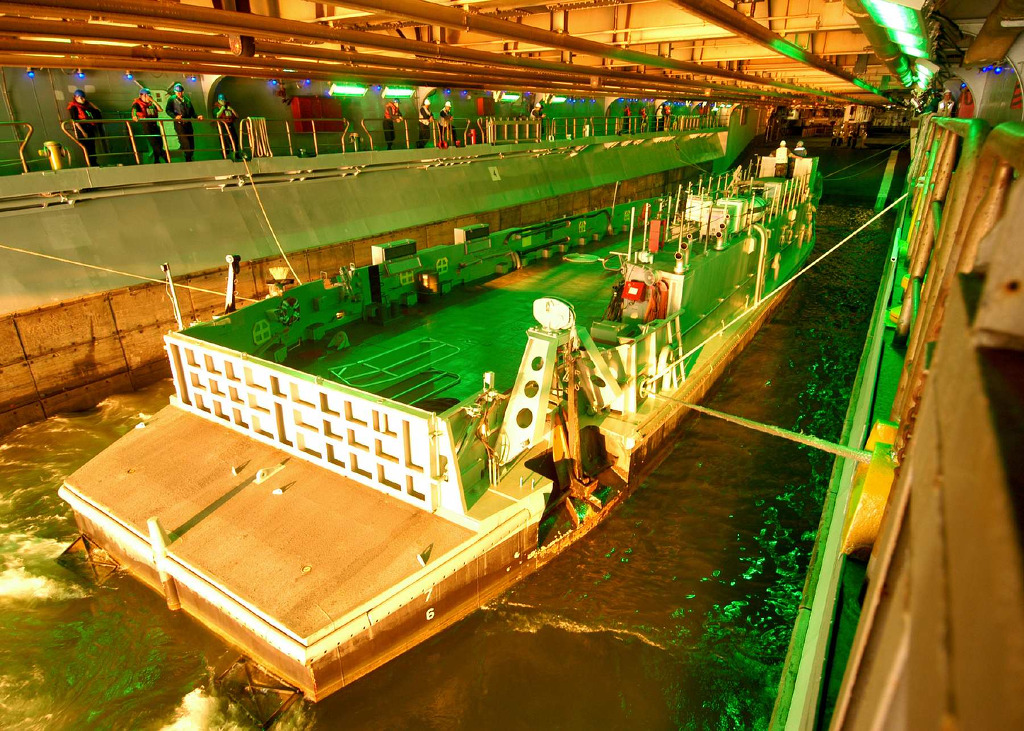

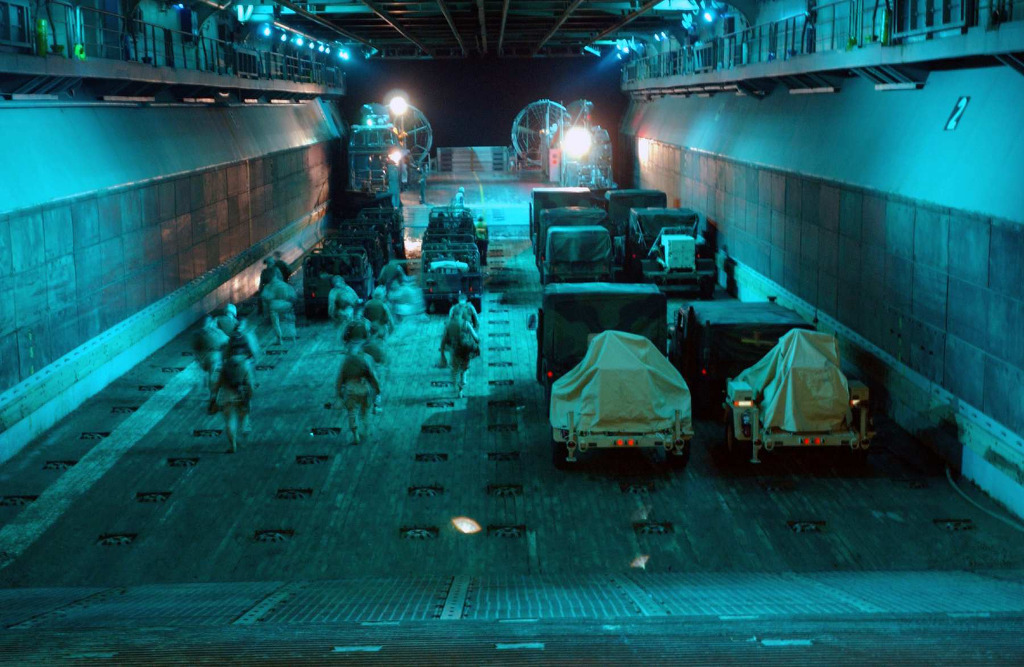

[와스프급의 웰덱은 3구획으로 나누어져 있으며 이들은 필요에 따라 아래위로 가동이 가능한 구조이다. 웰독의 크기는 81.4(길이)×15.2(너비)×8.5(천장까지의 높이)m이며, 3척의 LCAC를 수납 할 수 있다.]

웰데크의 상륙주정과 수륙양용차량들은 함미部에 설치된 대형의 Ro/Ro식의 게이트(※ 편집자 註 : 한축의 샤프트를 중심으로 회전하는 식으로 열고 닫히는 식의 것을 Roll-on/Roll-out식으로 표현하며, 자동차 수송용 함정의 게이트를 상상하면 되겠다.)를 통해 발진한다.

상륙주정을 수납하는 웰독의 크기는 81.4(길이)×15.2(너비)×8.5(천장까지의 높이)m이며, 3척의 LCAC를 수납 할 수 있다.

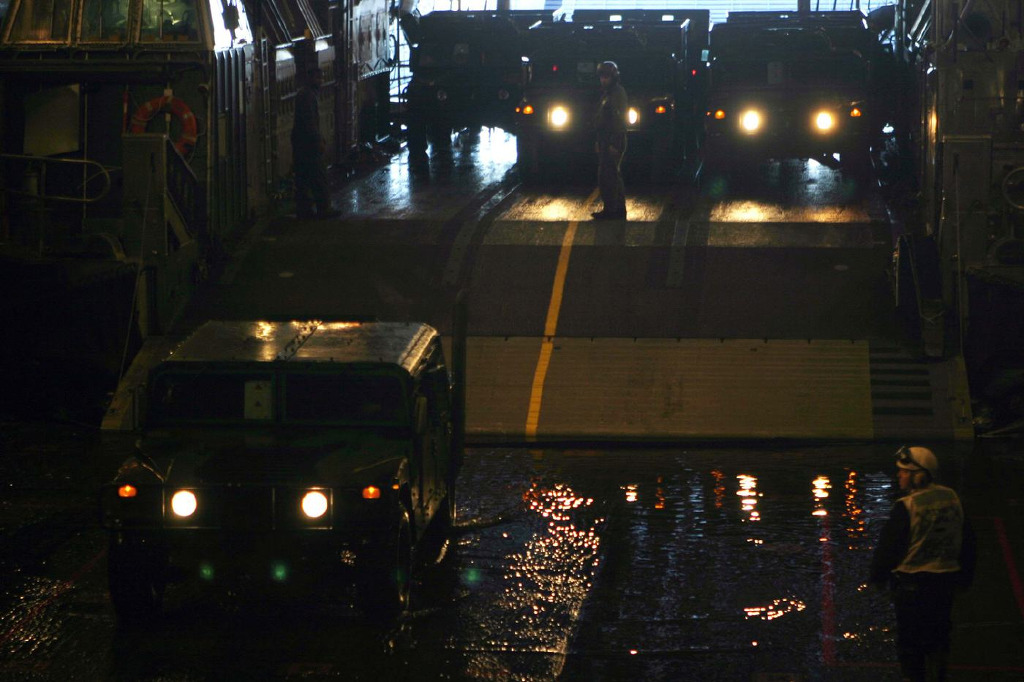

[와스프급의 차량 적재구역의 면적은 5대의 M-1전차, 25대의 LAV 장갑차, 8대의 M-198 곡사포, 68대의 험비, 10대의 병참트럭, 12대의 5톤 트럭, 2대의 수상정, 1대의 유조트럭, 4대의 포크리프트, 2대의 발전용 트레일러를 적재할 수 있는 크기이다.(이게 1개 MEU가 보유한 대체의 장비로 추정된다.) ]

웰도크에는 전통적인 모양을 한 상륙주정(즉, LCAC와 같은 공기부양식 상륙주정이 아닌)을 띄워서 발진시킬 수 있도록 1,5000톤의 해수를 끌어들이거나 내보낼수 있는 장치가 갖추어져 있다.



[웰덱에서 발진중인 AAAV 상륙돌격장갑차의 모습]

(4)         의료시설

격렬한 상륙작전을 총 지휘하는 함정답게 wasp級 상륙함내에는 한번에 600명의 부상병을 치료 할수 있는 최신의 대형 의료시설이 장비되어 있어 통상적인 외상및 치과 치료를 수행 할 수 있다.

<Wasp CLASS 의 제원>

일반제원 전장 : 253.2m

빔 : 31.8m

항공갑판크기 : 250×34m

웰도크크기 : 81.4m×15.2m×8.5m

만재배수량 : 40,500톤

승조원 : 사관-104명, 수병-1004명, 해병대-1,894명

추진 추진기관 : 2×증기터빈추진시스템+2×샤프트+2×프로펠러

추력 : 총 70,000마력

최고속도 : 20노트이상

무장 2×팔랑세 CIWS

2×8셀 씨스패로 발사기

2×RAM 시스템(취역 이후 추가장착)

4×캘리버 50 기관총

3×25mm 기관포

시스템/전자병장 AN/SPS-48E 3차원대공수색레이더

AN/SPS-49 2차원대공수색레이더

AN/SPS-64/-67 수상레이더

ANISYS-2 탐지/추적 시스템

AN/SPN-35/-41/-43 항공관제레이더

2×MK 23 표적 포착 시스템

Mk 91 미사일 관제 사격관제시스템

SYS-2(v)3 전투 시스템

데이터 디스플레이/데이터 프로세싱 시스템

내·외부 통신장비

AN/SLQ-32(v)3 액티브재머

AN/SLQ-25 닉시社 어뢰유인용 어뢰 디코이

SRBOC 로랄 하이코社 디코이

운영(가능)항공기 AV-8B 해리어

CH-53E 씨-스탈리온

CH-46E 씨-나이트

SH-60B 씨-호크

UH-1W 휴이

AH-1W 씨-코브라

※ 표준탑재시항공기구성

5×AV-8B 해리어

6×SH-60B 씨-호크

42×CH-46E 씨-나이트

수상수송수단 LCAC(Air-Cushion lAnding Craft) : 3대적재가능(LCAC만 탑재시)

LCU(Utility Landing Craft)

Amphibious Assault Vehicle (LVTP-7)

일반제원 기본기능 : 中강습헬리콥터

제작사 : Boeing Vertol Company

배치개시일 : 1978년 1월

전장 : 13.89m(로터 접었을 경우), 25.7m(로터 펼쳤을 경우)

전폭 : 15.54m(로터 펼쳤을 경우)

전고 : 5.08m

최대이륙중량 : 11,032 kg(24,300파운드)

승무원 : 4名(조종사, 부조종사, 지휘관, 기계요원)

추진/성능 추진기 : 2×GE-T58-16 엔진

추력 : 1,770마력

항속거리 : 244km(151.8마일) - 지상강습임무시

최고속도 : 시속 268.4km

운용고도 : 10,000피트이상(3,048m)

적재능력 전투적재시 : 22명의 무장병력과 2명의 기총수

의무사용시 : 15개의 들것, 2명의 수행요원

화물적재시 : 최대 2,270kg(5,000파운드)의 화물적재

일반제원 기본기능 : 다양한 군용임무수행용의 기종이 있슴

제조사 : 시콜스키(기체), 제너럴일렉트릭(엔진), IBM(항공전자장비)

전장 : 19.6m

전고 : 기종에 따라 3.9∼5.1m

로터직경 : 16.4m

중량 : 기종에 따라 9,450∼10,350kg

승무원 : 3∼4

추진/성능 추진기 : 2×제너럴일렉트릭 T700-GE-700 또는 T700-GE-701C 엔진

추력 : 최대 1,940마력

최고속도 : 시속 333km

항속거리 : 일반적으로 600km 정도(공중급유가능)

무장 일반적으로 2×7.62mm 기관총, 기타 AGM-114 헬파이어나 혹은 AGM-119 펭귄, 3×Mk46 혹은 Mk 50 어뢰

일반제원 제작사 : Textron Marine and Land Systems/Avondale Gulfport Marine

배치개시일 : 1982년

보유대수 : 1995년 현재 82대

전장 : 26.4m

빔 : 14.3m

배수량 : 87.2톤(기준배수량), 170∼182톤(만재시)

승무원 : 5名

적재량 : 60∼75톤

군수수송: 24명의 무장병력및 M1전차 1대

추진/성능 추진기 : 4(2×추진/2×부양)×Avco-Lycoming TF-40B 개스터빈, 2×4엽식 프로펠러

추력 : 16,000마력

항속거리 : 322km(200마일, 만재-40노트) 483km(300마일, 만재-35노트)

최고속도 : 만재시 40노트이상 (시속 73.6km)

무장/시스템 무장 : 2×12.7mm 기관총(혹은 M-2HB .50 갤리버 기관총, Mk-19 Mod3 40mm 유탄발사기, M-60 기관총 장착가능)

항법레이더 : 마르코니 LN 66-I 밴드

출처 이성찬님의 최신무기자료에서 인용한 글입니다.

와스급에 대한 자세한 내용은 아래 링크를 이용해 주세요~`

• 최강의 강습상륙함 USS Wasp 급 PT1
• 최강의 강습상륙함 USS Wasp 급 PT2
• 최고의 강습양륙함 LHD-7 USS 'Iwo Jima'

LHD 7 USS IwoJima 호는 2003년 이라크자유작전 (Operation Enduring Freedom) 에 참가하기위해 2003년 3월 모항을 떠나 동년 7월 이라크 북부에 도착 이라크의 공격을 지원하였으며 비슷한 시기에 라이베리아 사태에 따른 미해병대에 의한 미국인 소개작전을 완수하기도 하였습니다.

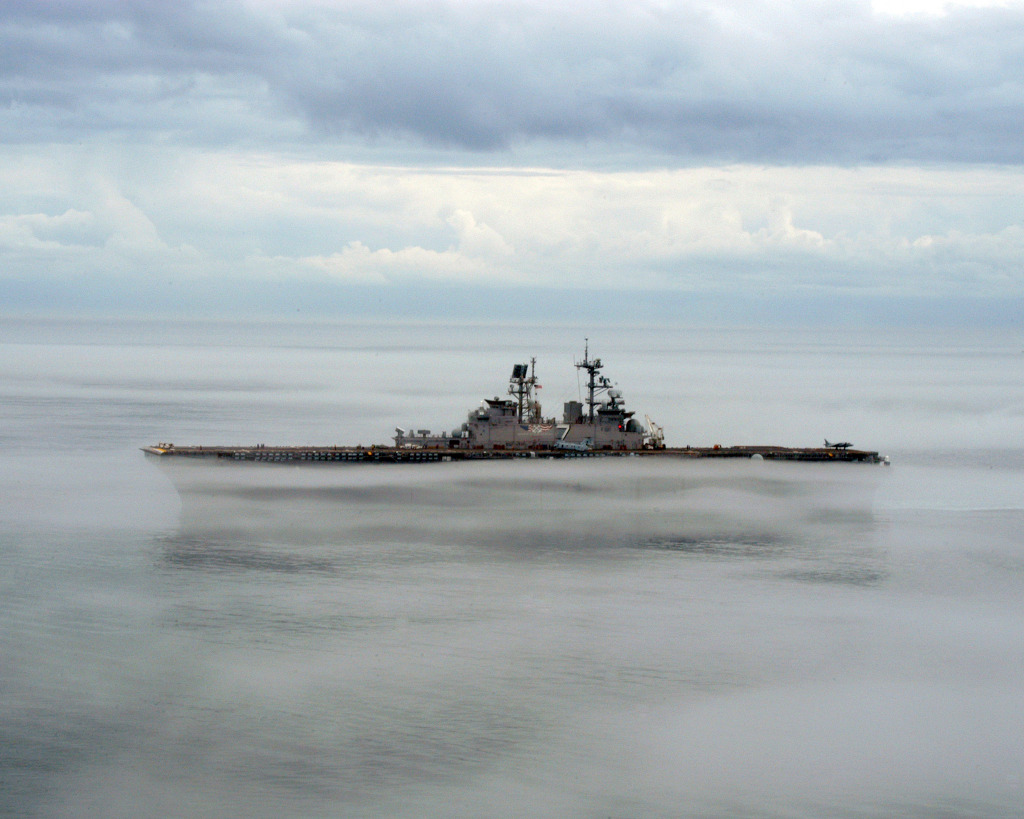

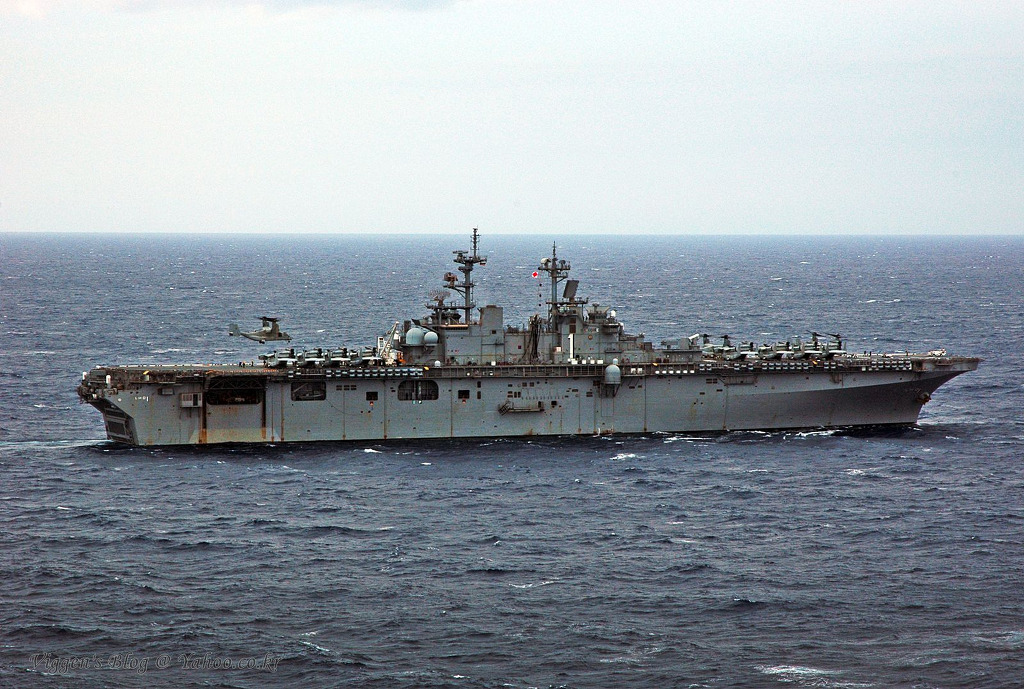

[안개낀 운해를 빠져나가고 있는 이오지마 호의 모습, LHD 7 USS IwoJima 호는 2003년 이라크자유작전 (Operation Enduring Freedom) 에 참가하기위해 2003년 3월 모항을 떠나 동년 7월 이라크 북부에 도착 이라크의 공격을 지원하였으며 비슷한 시기에 라이베리아 사태에 따른 미해병대에 의한 미국인 소개작전을 완수하기도 하였다.]

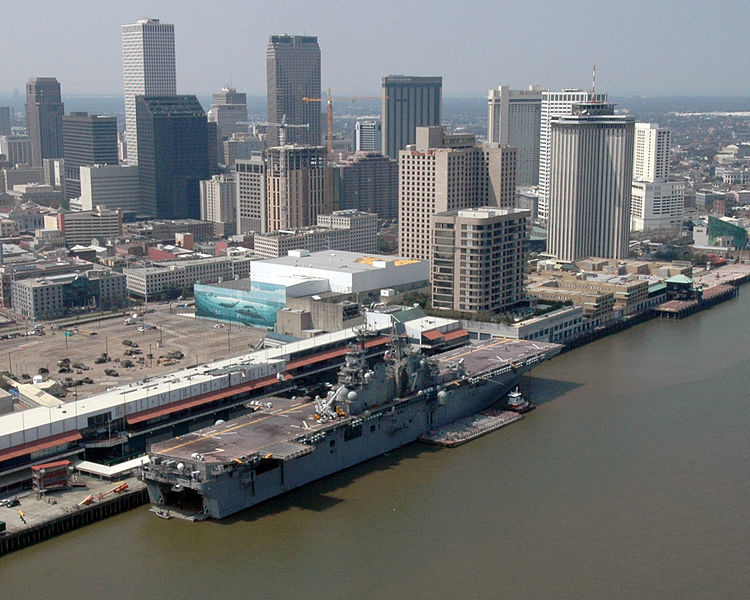

2005년 8월31일 멕스코의 걸프만에서 일어난 최악의 허리캐인사태인 카트리나(Hurricane Katrina) 사태에 투입되어 미시시피 강을 따라 북상하면서 촤익의 피해를 입은 유올리언스 지역의 인명구조활동에도 적극 참여하게 됩니다. (이오지마호는 카트리나복구 사업의 기함으로 이용되어 당시 미국의 대통령이였던 조지 W 부쉬 (George W. Bush) 을 태우고 구조활동의 테스크포스팀을 이끌기도 하였다)

이후 2006년 7월15일 모항인 버지니아의 뉴포크 함을 떠난 이오지마호는 그해 이스라엘의 레바논 반군폭격에 대응해 미국인 및 민간인을 보호하는 임무에 투입 성공적으로 임무를 완수하게 됩니다.

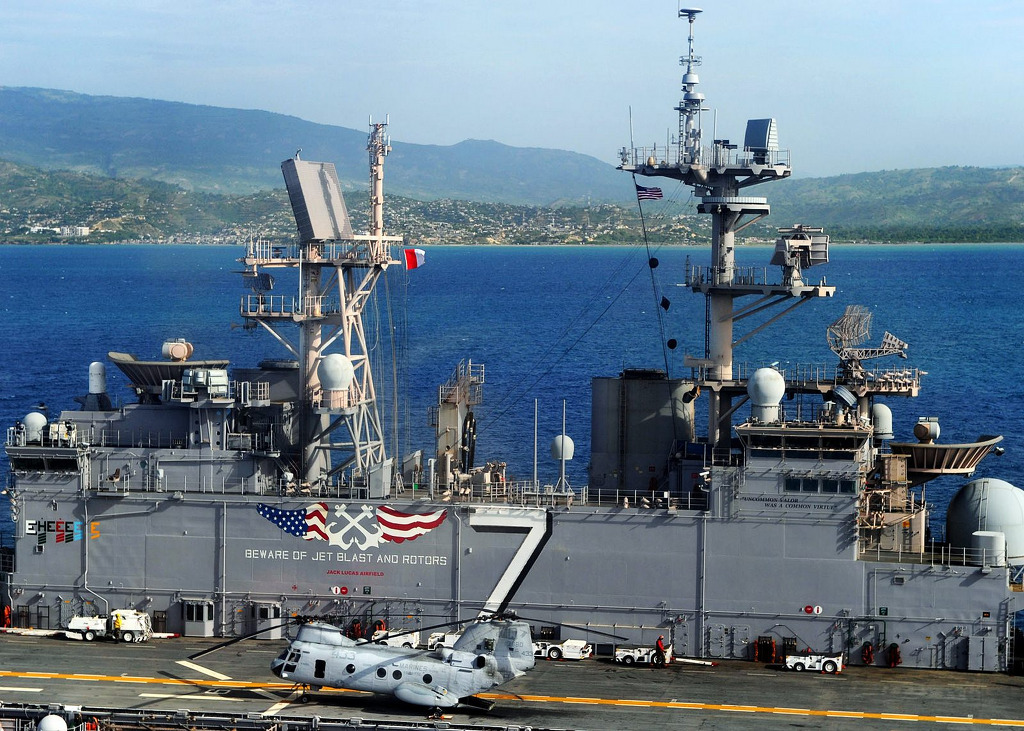

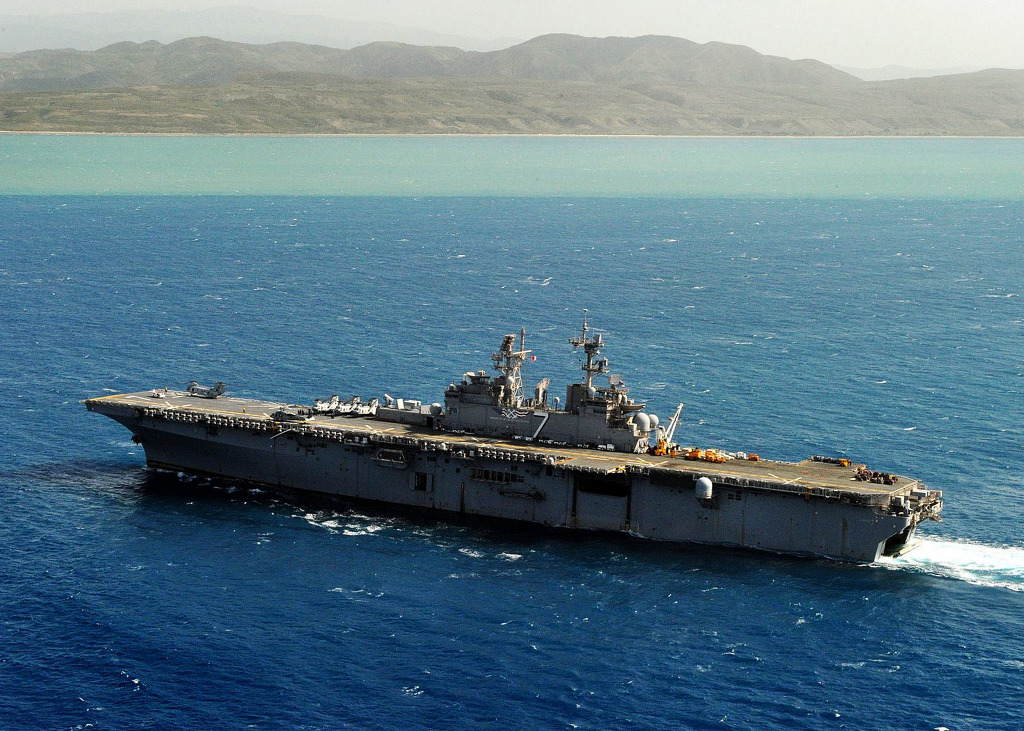

 [이오지마호는 2005년 카트리나 허리캐인 피해나 2010년 아이티 지진사태에 투입되어 대민지원임무룰 완벽하게 실시하면서 좋은 이미지를 주고 있는 함중 하나이다]

이오지마호는 2003년 이라크작전에 투입되기도 하였지만 주로 재난이라던지 해외에서의 전쟁에 민간인을 보호하는 (특히 미국인) 임무에 먼저 투입되어 미국의 인도주의 를 세계에 널리 알리는 역할을 했으며 최근에는 2010년 아이티 지진사태에도 투입되어 각종 물자와 환자를 수송하는 임무를 완수하기도 했습니다.

Specifications:



Name: USS Iwo Jima

Namesake: Battle of Iwo Jima

Ordered: 28 February 1995

Builder: Ingalls Shipbuilding

Laid down: 12 December 1997

Launched: 25 March 2001

Sponsored by: Zandra Krulak, wife of Commandant of the Marine Corps, Charles C. Krulak

Christened: 25 March 2000

Commissioned: 30 June 2001

Homeport: Norfolk, Virginia

Motto: Uncommon Valor

Status: in active service, as of 2011[update]

Badge:

General characteristics

Class and type: Wasp-class amphibious assault ship

Displacement: 40,530 long tons (41,180 t) full load

Length: 844 ft (257 m)

Beam: 110 ft (34 m)

Draft: 30 ft (9.1 m)

Propulsion: Geared Steam Turbines

Speed: 22 knots (25 mph; 41 km/h)

Troops: 1,897 Marines

Complement: 73 Officers, 1009 Enlisted

Armament: • Sea Sparrow missile systems

• Rolling Airframe Missile systems

• Phalanx CIWS

• 25 mm Mk 38 cannons

• .50-cal machine guns

Aircraft carried: Mix of 30 helicopters, 6–8 AV/ 8B Harrier

Specifications:

Displacement 40,358 tons (fl.)

Length 844'

Beam 105'

Speed 20 kts.+

Complement 104 Officer, 1004 Enlisted

Marine Force 1894 (plus 184 surge)

Armament

two RAM launchers

two NATO Sea Sparrow launchers

two 20mm Phalanx (CIWS) mounts

four .50cal. machine guns

four 25mm Mk 38 machine guns

Aircraft

twelve CH-46 Sea Knight Helicopters

four CH-53E Sea Stallion helicopters

six AV-8B Harrier attack aircraft

three UH-1N Huey helicopters

four AH-1W Super Cobra helicopters

planned capability to embark MV-22 Osprey VTOL tilt-rotors

Power Plant

two 600 psi boilers

two geared steam turbines

two shafts

70,000 total shaft horsepower

건조	Northrop Grumman Ship Systems(이전 Litton Ingalls Shipbuilding)
배수량	기준배수량 : 28,235톤 만재배수량 : 40,530톤
크기	257.3m x 32.3m x 7.9m (길이/폭/흘수선)
승조원	1146명
추진	보일러 2기 증기터빈 2기(70,000마력) 2축 추진
속도	최대 22노트 순항 노트
항속거리	nm(순항시)
무장	25mm 기관포 3문 2.7mm 기관총 4문 시 스패로 대공 미사일(MK 29 8연장발사기 2기) 램 대미사일방어체계 2기 팔랑스 근접방어무기체계 2문
대응	Mk36 SRBOC 채프/플레어 발사기 SLQ-25A 예인 어뢰 기만기 SLQ-32(V)3 전자전 체계
지휘 무장 통제	SYS-2(V)3
레이더	대공 레이더 : AN/SPS-48E 3차원 레이더 - E/F밴드 AN/SPN-43 레이더 AN/SPS-49(V)9 레이더 - C/D밴드 항법 레이더 : AN/SPS-67 레이더 - G밴드 항공기 통제 : AN/SPN-35A/B 레이더 목표 획득 : MK 23 TAS 적아 식별 : AN/UPX-24
소나
항공기	UH-46D 시 나이트 구난 다목적 헬기 2대 CH-53E 슈퍼 시 스탈리온 중수송 헬기 2대 CH-46E 시 나이트 중수송 헬기 12대 UH-1N 휴이 경수송 헬기 2대 AH-1W 슈퍼코브라 공격 헬기 4대 AV-8B 해리어Ⅱ 공격기 6대
보유함정	LHD1 USS 와스프함 LHD2 USS 에식스함 LHD3 USS 키어세이지함 LHD4 USS 박서함 LHD5 USS 바탄함 LHD6 USS 보넘 리처드함 LHD7 USS 이오지마함 LHD8 USS 매킨 아일랜드함

참고싸이트 및 참고서적

미라지의 콤프방 (www,compmania.co.kr)

트럼페터 홈페이지 (http://www.trumpeter-china.com)

유용원의 군사세계 ( http://bemil.chosun.com/)

어둠의 상인님 홈페이지(http://icc.skku.ac.kr/~yeoupx/Project636.htm)

http://www.fas.org/man/dod-101/sys/ship/row/rus/1155_1.htm

http://www.globalsecurity.org/military/world/russia/1144-pics.htm

          (말이 필요없는 군사관련 외국 싸이트)

모든 무기가 잘 소개된 우리나라 최고의  무기블로그 비겐님의 블로그

(http://kr.blog.yahoo.com/shinecommerce/16465.html?p=7&t=2)

위키백과사전 영문판 ( http://en.wikipedia.org/wiki/Wasp_class_amphibious_assault_ship)

http://en.wikipedia.org/wiki/Tarawa_class_amphibious_assault_ship

http://en.wikipedia.org/wiki/Landing_Platform_Helicopter

참고서적

세계의 항공모함 (World’s AIRCRAFT CARRIERS)

(멀티미디아 호비스트 2009.4.10일 홍희범외 ISBN 978-89-85578-18-9)

세계최강의 미해병대 (우에다신 1997.12.31 호비스트 ISBN-13 9788985578011)

           * Wrighten By Mirageknight (2011.9.7 ver 1.0) *

(본 게시물의 권리는 미라지콤프(www.compmania.co.kr) 에 있습니다.)

본 게시물의 상업적 이용과 무단게재를 엄격히 금합니다. 게재를 원할시는

King331@hanmail.net 으로 메일 주시길 바랍니다. 단 개인적 사용하시는건 마음껏 퍼가셔도 됩니다. 다만 출처는 꼭 밝혀주시길… 틀린내용이나 수정부분의 대한 지적은 언제나 환영 합니다

[레이(정호경)]

역시 천조국~!

[mirageknight [왕성국]]

미국이기에 가능한 무기중 하나죠~~ 우리도 이런거 한두척 더 있음 참 좋을텐데...

[힐로[전정욱]]

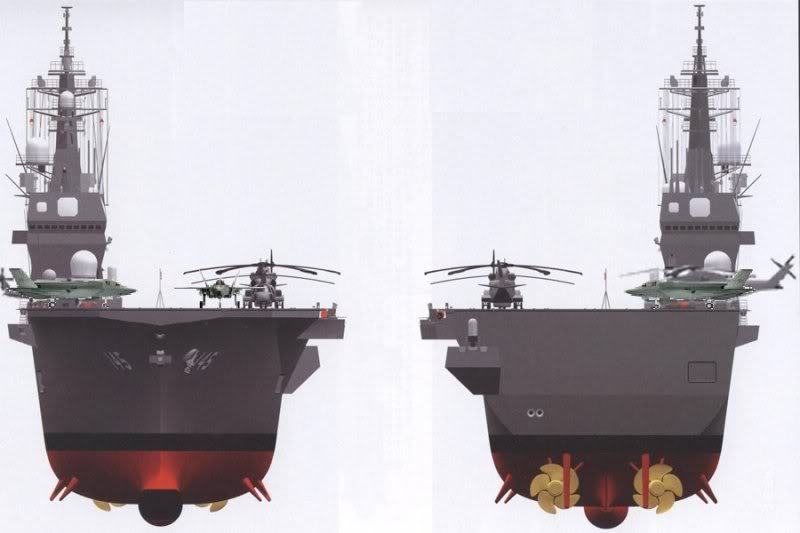

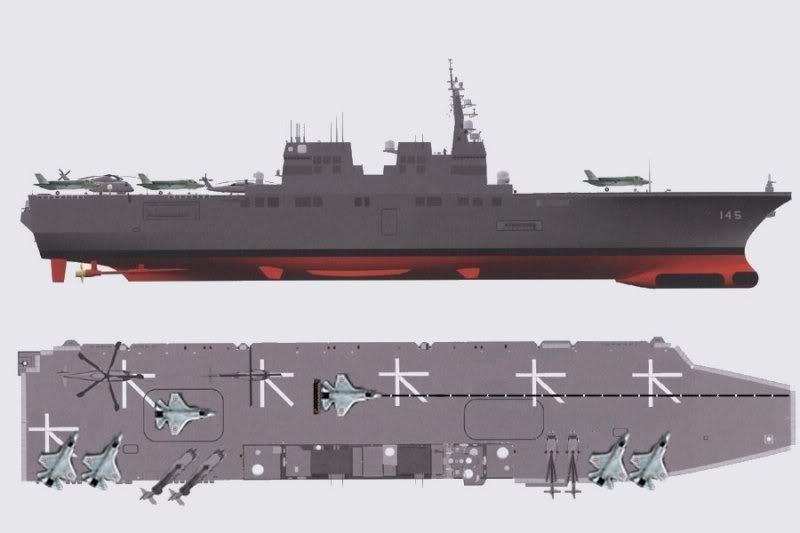

중간에 JMDSF 휴우가급 사진이 있어요 ^^;;

[mirageknight [왕성국]]

허걱!1

[모르겐(주.용,근)]

미국한테 남는 헬기 몋대 빌려서 독도에 채우고 싶다는. 독도함은 상륙능력없는 거대한 표적..ㅜㅜ.
