작성자mirageknight [왕성국]작성시간09.04.20조회수1,369 목록 댓글 2세계 최고의 지대공 미사일 패트리어트 (MIM-104 Patriot)
최근 북한의 위성발사체를 위한 대륙간 탄도미사일 발사이후 뉴스에서 곧잘 나오는 단어중 하나가 바로 MD (미사일 방어체계)이고 그 근간을 이루는 것이 바로 패트리어트 (MIM-104 Patriot) 무기체계 입니다. 군사지식이 없는 사람이라도 아마 한번쯤은 들어봤음직한 이 단어는 미국이 개발하여 자랑하는 최고의 지대공 요격미사일 이자 최고가의 지대공 미사일 방공망 체계 이기도 합니다.
60년대 초 미 육군은 나이키 미사일과 호크미사일의 중요 결함사항을 보완하기 위한 시스템을 계획해, ’65년도에 SAM-D 계획으로 패트리어트 미사일 개발을 요구하게 됩니다. 67년도에 레이시온사와 현재 록히드 마틴사로 통합된 마틴 마리에타사가 개발업체로 선정되었으나 예산문제로 추진이 잠시 중단되었다가 ’76년에 와서 본격적인 개발이 시작되어 80년대에 종료되지요
82년 5월, 미국은 사상 최초로 패트리어트 대대를 편성하였고, 3년 후 NATO군을 적 항공기로부터 보호하기 위해 패트리어트 부대를 독일에 배치하게합니다.. 지금도 패트리어트는 그곳에서 미 육군과 유럽 비상대기 부대의 통합 방공체계의 기본 무기로 유지되고 있습니다. (독일통일후 잉여장비로 남은 패트리어트 장비중 일부가 중고로 국내에 도입되어 2008년부터 전력화 하고 있다)
패트리어트 가 갑자기 부상되기 시작한것은 91년 걸프전에서 스커드 미사일 요격성공부터 입니다. CNN의 생생한 생중계로 전세계에 보여진 이 광경은 걸프전 뉴스중 가장 기억에 남는 명장면중 하나였으며 세계적으로 페트리어트 미사일 체계의 우수성을 알린 중요한 계기가 됩니다.
패트리어트 미사일은 현재 총 3단계의 진화과장을 거치고 있습니다. 86년, 87년 1, 2단계 시험으로 성능이 입증 되었으며 (PAC-1), 87년부터 패트리어트 대 탄도탄능력을 향상시키기 위한 2단계사업(PAC-2)이 추진되어 90년 10월경 사우디에 파견된 미군에 배치되었습니다. 걸프전 중 미군이 운용한 패트리어트 미사일은 요격 성공률이 70%를 상회하였다고 합니다.
패트리어트 미사일이 대표적인 방공 무기체계로 유명해진 것은 일반적인 지대공 미사일의 임무인 고고도로 침투하는 적기의 격추외에 고속으로 진입하는 적의 대륙간 미사일을 요격할 수 있다는 점입니다.
이를위해 1995년 PAC-2 미사일의 개량형으로 개발된 GEM(Guidance Enhanced Missile)모델은 레이더의 성능과 소프트웨어를 발전시켜 탄도미사일, 항공기, 순항미사일 등을 성공적으로 요격할 수 있도록 개량되었습니다.
특히 패트리어트 모델 중 가장 최신형 버전인 PAC-3는 록히드 마틴사에서 1993년 개발을 시작해 1999년에 완료되었고요. PAC-3 미사일은 탄두의 폭발력을 더욱 강화하고 향상된 전구 방공 및 미사일 방어체제를 위한 레이더의 출력 증대 및 탄도미사일 식별 기능을 강화한 기종으로 패트리어트 미사일중 가장 진보된 미사일 체계 입니다.
PAC-3 이전 모델의 경우에는 탄두가 적의 미사일에 접근했을 때 수많은 자탄을 발생시켜 목표물을 격추시켰다면 PAC-3 미사일은 탄두가 직접 미사일을 요격하는 직격파괴방식(Hit to Kill) 기술을 사용해 강력한 파괴력을 갖고 있는 것이 큰 특징이라고 할 수 있다. 탄과 탄끼리 부딪치게 되면 엄청난 충격으로 발생하는 열이 적의 탄에 포함된 화학물질이나 핵과 같은 내용물을 공중에서 모두 태워버릴 수가 있으므로 2차 피해의 위험을 최소화 시킬 수 있습니다.
혹자는 자그마한 탄두하나가 음속의 속도로 날아오는 미사일을 어떻게 격추시킬 수 있는지 의문을 제기하지만 PAC-3에 장착된 최첨단 부품을 이해하게 되면 그러한 의문은 풀리게 되지요..
*********************************************************************************************************************************************************************************

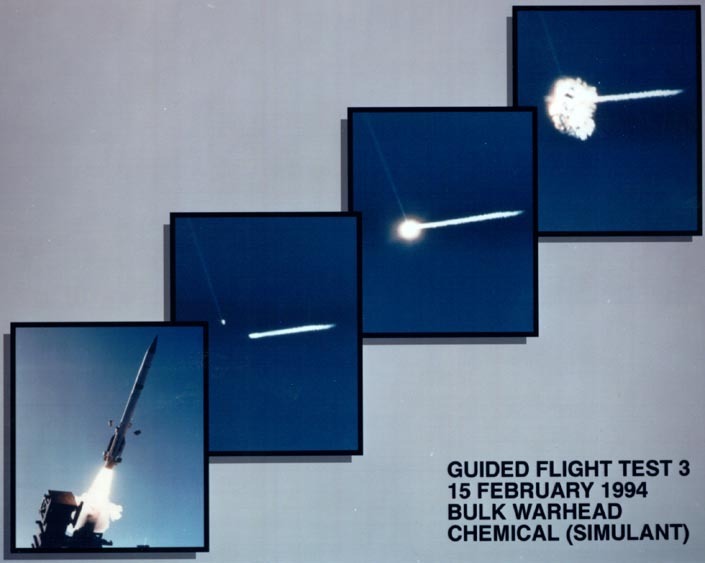

■ 직접요격(Hit to Kill) 방식의 PAC-3
처음 야전 배치된 1980년대 초이래 패트리어트 체계의 기본형은 3차에 걸쳐 개선되어 왔다(QRP, 1단계 및 2단계 구성). PAC-3 미사일은 3단계 개량형으로 이에 포함된 두 가지 주요 발전사항으로는 레이시온사가 제작한 패트리어트 지상지원장비(레이더 세트, 통신 및 소프트웨어)와 록히드 마틴사가 제조한 PAC-3유도탄 및 지상지원장비(패트리어트 발사대 개조 및 발사 솔루션 컴퓨터) 등이다.
두 회사에서 제작한 솔루션들이 결합될 때 비로소 목표물을 직접 요격할 수 있는 PAC-3체계가 완성된다. PAC-3 유도탄과 부수적인 지상지원장비 없이는 “직접 요격” 능력을 갖춘 PAC-3시스템이 아닌 현 패트리어트의 개량형 장비에 불과한 것이다.
록히드 마틴사에서 제작한 PAC-3 유도탄은 목표물에 대한 직접 요격이 가능하며 또한 위험범위를 벗어난 고도에서 전술탄도유도탄(TBM)에 의해 운반되는 모든 종류의 대량살상무기(WMD)를 파괴할 수 있는 유도탄이다.
위험 고도를 초월하여 대량살상무기를 파괴하는 것은 그 여파로 우군 방어 지역에 미치는 영향을 최소화 시킬 수 있다는 것을 뜻한다.
레이시온사가 제작한 GEM 유도탄은 지난 1991년 걸프전 당시 사용한 PAC-2를 개선한 것이다. GEM 유도탄은 목표물과 직접 충돌하도록 만든 것이 아니다. 빠른 속도로 비행하는 전술탄도유도탄에 대항하기 위해서는 직접 요격이 적절하지만 GEM 유도탄은 지상지원장비에 의해 역 평행 궤도(counter-parallel trajectory)로 목표물(전술탄도유도탄, 순항 미사일 또는 항공기) 부근까지 유도되어 근접신관을 작동시켜 파쇄 탄두를 폭파시킨다.
관례적인 신관의 오 작동, 제한된 에너지 방출 및 목표물에 미치는 소규모의 탄두 파편으로는 대량살상무기를 장착한 대부분의 전술탄도 유도탄을 파괴하는데 한계가 있다. 패트리어트 발사대에는 4발의 GEM 유도탄을 장착할 수 있다. PAC-3 유도탄은 최첨단 기술로 구성된 것으로 기존 패트리어트-2 또는 GEM 유도탄으로부터 개량된 것이 아닌 모두 새로운 기술로 제작된 것이다. “직접요격(Hit to Kill)”이란 표현대로 이 유도탄은 초고속으로 접근해 오는 목표물을 직접 충돌하여 폭파시킨다.
이 유도탄은 매우 민첩한 동체와 맨 앞부분에 내장된 Ka 밴드 밀리미터파 최첨단 능동형 탐색기(seeker)가 장착되어 1차적으로는 지상의 레이더 기지의 도움을 받지만, 공중에서 목표물을 발견하는 순간 능동형 탐색기가 스스로 유도를 제어해 정확하게 요격을 할 수 있도록 한다.
탐색기 뒤에는 고도제어기가 있어 각각의 분사 로켓을 통해 순식간에 방향을 바꿀 수 있도록 하므로 민첩한 기동이 가능하게 해 준다.
▲PAC-3 고도제어시스템
또한 폭파력 증폭기라는 부품은 미사일과의 충돌시 폭발력을 증가시켜 주며, 통상 미사일 격추를 위해 2발을 발사하는 패트리어트는 첫번째 발사된 PAC-3 미사일이 적 미사일 격추에 성공했을 때 그 이후에 발사된 미사일을 자동적으로 파괴시키는 장치로도 사용된다.
이러한 장비는 PAC-3 유도탄의 크기를 기존 PAC-2 미사일보다 4분의 1 정도 축소시켜 기존의 발사대를 개조해 최대 16발을 장전할 수 있어 화력을 4배로 증가시켰다. PAC-3형 발사대는 PAC-3 유도탄 또는 PAC-2 GEM 유도탄을 모두 발사 할 수 있는 융통성을 갖추고 있다.
미 육군에 최초배치는 2001년 9월에 이루어졌으며 현재 미 육군 몇몇 부대가 PAC-3 유도탄 및 관련 지상장비를 보유하고 있다. 현재 미군은 한국내 미군기지에 개량형 패트리어트(GEM)포대를 배치하고 있으며, PAC-3 미사일도 같이 운용하고 있다.
PAC-3 유도탄 가격은 320만 달러 정도로 이는 GEM유도탄 가격과 비슷하거나 더 저렴하다. 중요한 것은 PAC-3유도탄이 GEM유도탄에 비해 성능면에서 월등하다는 것이다.

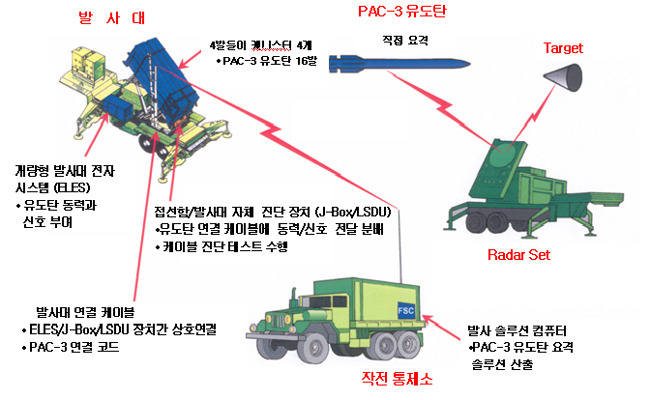

▲PAC-3 미사일체계 구성 요소
■ 패트리어트 요격 체계
보통 패트리어트 1개 대대는 4~6개 포대로 이루어지며, 각 포대는 자체 능력으로 방공임무를 실시한다. 이 모든 시스템은 자동 방공체제와 연동되어 자동 또는 수동으로 실시된다.

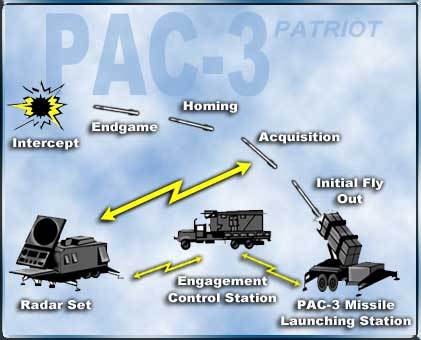

▲PAC-3 발사부대 구성
패트리어트 미사일을 발사하기 위해서는 대대 작전 통제소(ICC : Information Coordination Central), 통신중계소(CRG : Communication Relay Group), 포대 교전 통제소(ECS : Engagement Control Station), 레이더(AN/MPQ-53 다목적 위상배열 레이더), 안테나 그룹(ANG : Antenna Mast Group), 발사대로 크게 구분되어진다.
대대 작전 통제소에서는 작전통제, 정보수집 및 협조, 포대별 표적 할당을 담당하며, 통신중계소는 예하포대, 인접부대, 상급부대간 모든 무선 통신중계를 담당한다.
포대 교전 통제소는 레이더에 포착된 표적에 대하여 자동으로 사격제원을 산출하고 발사대의 미사일 사격을 자동 통제하는 포대 방공작전 수행의 핵심요소이다. 1개 교전통제소에서 16개(64기)의 발사대까지 통제가 가능하며, VHF라디오와 광케이블로 연결되어 있다.
레이더는 트레일러에 탑재되어 차량으로 견인하며, 미사일 탐색, 추적, 중간유도, 최종유도를 가능하게 해 준다. 안테나 그룹은 차량탑재형으로 고주파 및 극초단파를 송수신 할 수 있도록 되어 있고, 교전통제소, 정보수집 협조소, 대대 통신 중계소에 설치되는 모든 안테나를 1대의 차량에 탑재할 수 있도록 설계되었다.
*********************************************************************************************************************************************************************************
MIM-104개량형 패트리어트PAC-3 ERINT(PAC-3 Patriot Advanced Capability 3)
육군에서현재운용중으로 걸프전으로 유명해진 광역방공미사일이지만 그후의조사결과 패트리어트미사일의 격추율이 의외로낮다는것이판명되었기에 TMD구상에서 탄도미사일 요격임무가 주어지는 ERINT(사정확장형요격기)를 탑재하여 진화한 패트리어트가 PAC-3 라고불리워진다.
주로 하층 대기권내에서의 탄도미사일요격을 목적으로하고 시스템은 1개사격중대에 8연장발사기와 MPQ-53페이즈드어레이 레이더,전원공급차,사격관제스테이션,통신중계안테나로 구성되고 기존PAC-2(대항공기용)의 시스템을 그대로 유용할 수 있다. 단 탄도미사일 요격용레이더가 개량되었고 미사일과 미사일관제소프트는 신규로 개발되었다.
PAC-2,PAC-3ERINT
대공용PAC-2는 전장5.12m,직경0.41m,중량900kg,고성능작약을 91kg탑재하고 최대속도마하5,최대사정거리150km로 유효사각은 24km이고 근접신관의 작열에의한 파편이 흩뿌려져 목표를 파괴하게된다.
반면 PAC-3ERINT는 전장5.2m,직경0.25m,중량315kg,225g의 텅스텐렛트 24개를 탑재하고 최대속도마하5.최대사거리와 유효사각은 약20km전후로 소형이고 경량으로 대기권내에서 사용된다.
요격시스템
MPQ-53페이즈드어레이 레이더(ABM용)은 목표탄도미사일의 탐지.추적을 일관되게 수행하고 발사된요격미사일의 고성능밀리파레이더가 포착한탄도를수신하여 복잡한비행코스를 산출하여 다시금요격미사일에 송신하여 최종유도까지하게된다.
요격미사일은 MPQ-53패이즈드어레이 레이더의 유도에의해 세세한비행코스수정을 소형로켓.슬러스트로 수행하고 탄도미사일에 직격(Hit-to-Kill방식)하게됨. 또한 225g의 텅스텐렛트를 24개방출하여 순항미사일과 항공기에대한 살상력을 증대시켰다.
MIM-104개량형패트리어트 PAC-3ERINT데이터
8연장발사기(8발장진)
MPQ-53패이즈드어레이 레이더
AN/MSQ-104ECS 정보.사격관제스테이션
AMG 통신중계안테나
AN.MSQ-24 전원공급차
ICC 정보조정장치
ERINT(사정확장형요격기)
전장: 5.2m 직경: 0.25m 중량: 315kg 1단식고체연료로켓부스터
최대사정: 약15~20km 최대요격고도약15~20km
유도방식: 관제.지령유도(중간~종말).고성능밀리파레이더(종말)
탄두: 직격형Hit-to-Kill방식 최대속도: 마하5
MPQ-53패이즈드어레이 레이더를싣고 이동중인모습

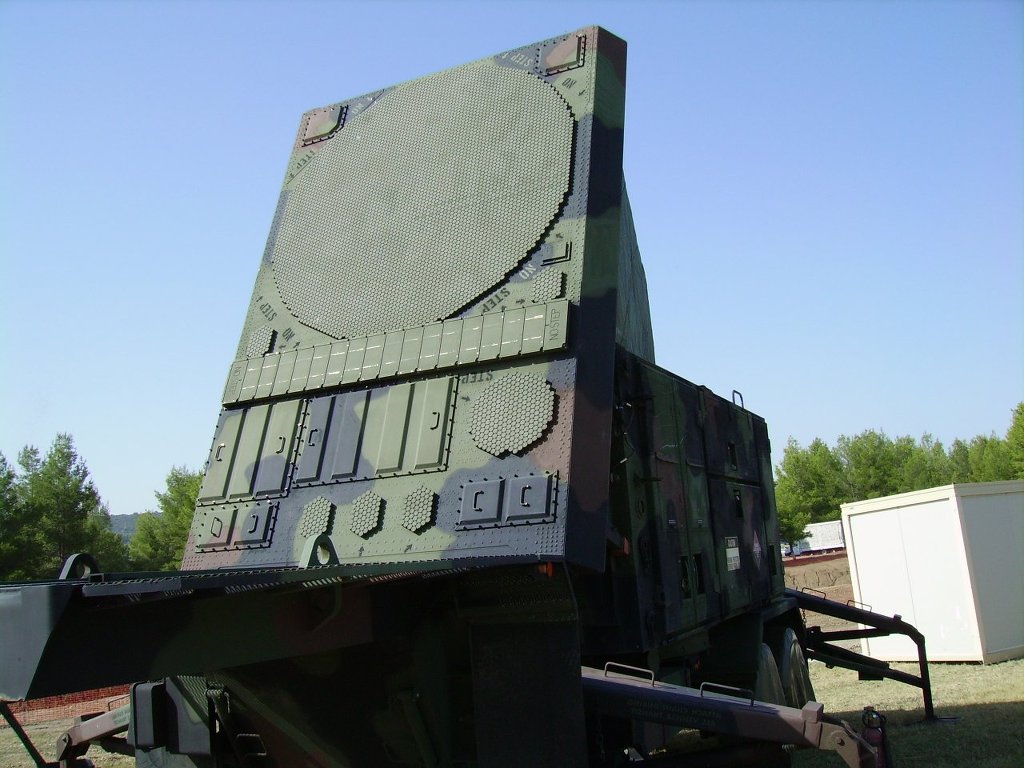

AN/MPQ-53레이더장치
수색.추적.피아식별.미사일유도를수행하는 평면형레이더. 거의원형으로배치된 5161개의 페이즈.시프트로구성되는 페이즈드어레이 레이더와 그밑의 횡방향으로 늘어선 AN/TPX-46(V)7피아식별장치, 그우측밑에 배치된251개의 소자를가진 TVM수신안테나와 전자방해를 방지하는 5개의 다이아몬드형 51개소자의 사이드.로브.켄셀러로 구성됨.
수색,추적,피아식별과 미사일유도를 시간분할방식으로 수행, 32방식의 레이더빔을형성. 여러가지모드를 선택적으로 사용가능하고 사용되는 주파수는 G밴드대로 미리프로그램된 지시에의해 주파수를 변화시켜 방해.탐지를어렵게함.
이 레이더는 100개의목표를포착하며 최대9발까지 패트리어트미사일을 제어할수있슴. 수색범위는 3-170km로 레이더중심선에서 90도범위, 추적의경우는 120도로 이밖의범위는 사각이되므로 운용시 통상 패트리어트중대는 단독으로배치되지않고 대대로운용, 수개중대가 협력하여 지정된지역의 방공임무를수행함

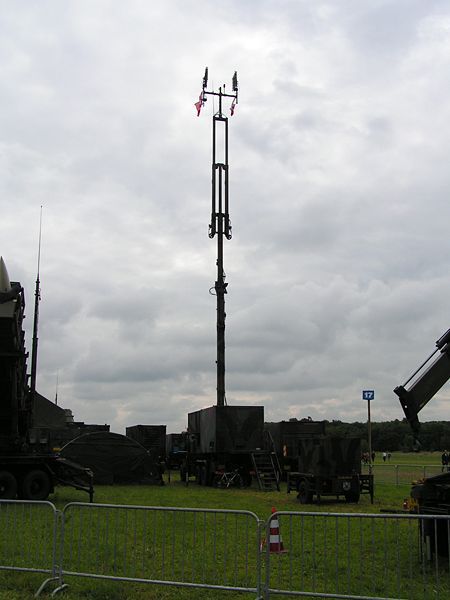

AMG (Antena Mast Group)통신중계안테나
늘리고줄일수있는 안테나마스트를 가진 통신중계장치. 대대내의통신은 데이터링크2계통,음성4계통,합계6계통의 통신계통을가지고 최대50km이내에인접한 다른대대나 상부방공조직,대대지휘하 부대간의연락을수행
PAC3미사일로 레이더송수신장치.유도용전자기기.작약.VT신관.고체로켓.노즐로 이루어짐
PAC3의 유도방법은 프리셋트지령.코만도지령.TVM지령의 3단계방식이 채용되어있다. 발사자체는 보통의 컨테이너에서 쏘아올려지는것뿐이지만 프리셋트지령은 그후에 사격통제차가 어느정도까지유도하는것으로 목표를향하여 미사일을 선회시켜 방향을잡아주는것이다.
코만도지령은 사격통제차가 미사일에대하여 유도전파를보내어 유도하는것으로 미사일에 방해전파가 오더라도 쓸모없게만들어 줌. 유도전파라고 하지만 사격통제차의 레이더파뿐으로 미사일을 유도시키는것이아니라 미사일이가진 레이더로 목표를포착하여 자체적으로 유도한다. 이정보가 미사일과 사격통제차간에 서로교환되어지는것으로 최우선순위는 사격통제차에 주어지며 이유도방식은 최대25km까지 가능하다고 한다.
최종적으로는 TVM방식으로 바뀌어지는데 TVM유도방식이란 레이더차에서 발신되어 목표물에서 반사된 레이더반사파를따라 미사일이유도 되는방식으로, 이 유도방식에의해 초저공(30cm정도)에서 고고도(30km)까지의 광역을 커버할수있고 명중정도도 아주높아진다.
▲패트리어트 미사일 제원

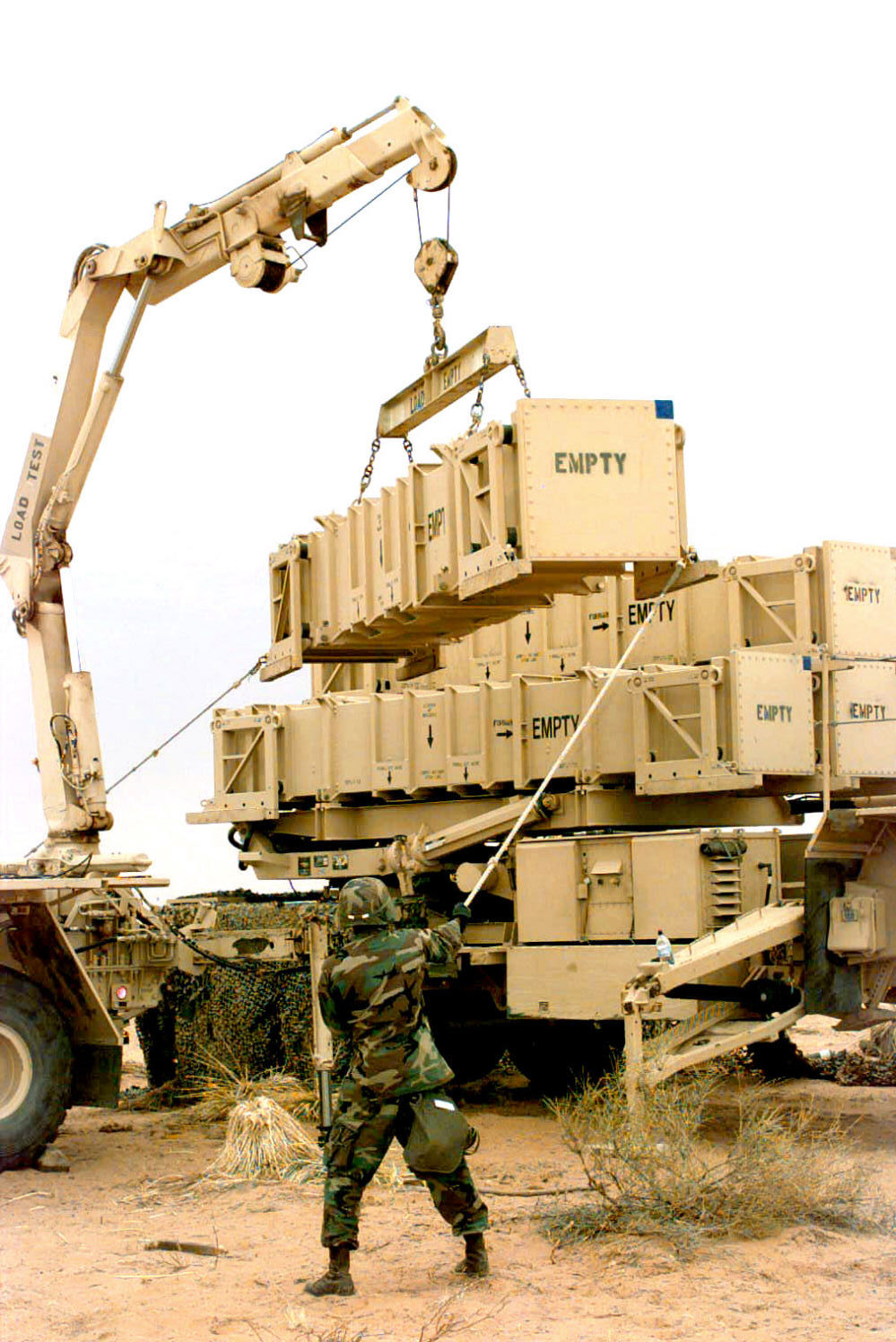

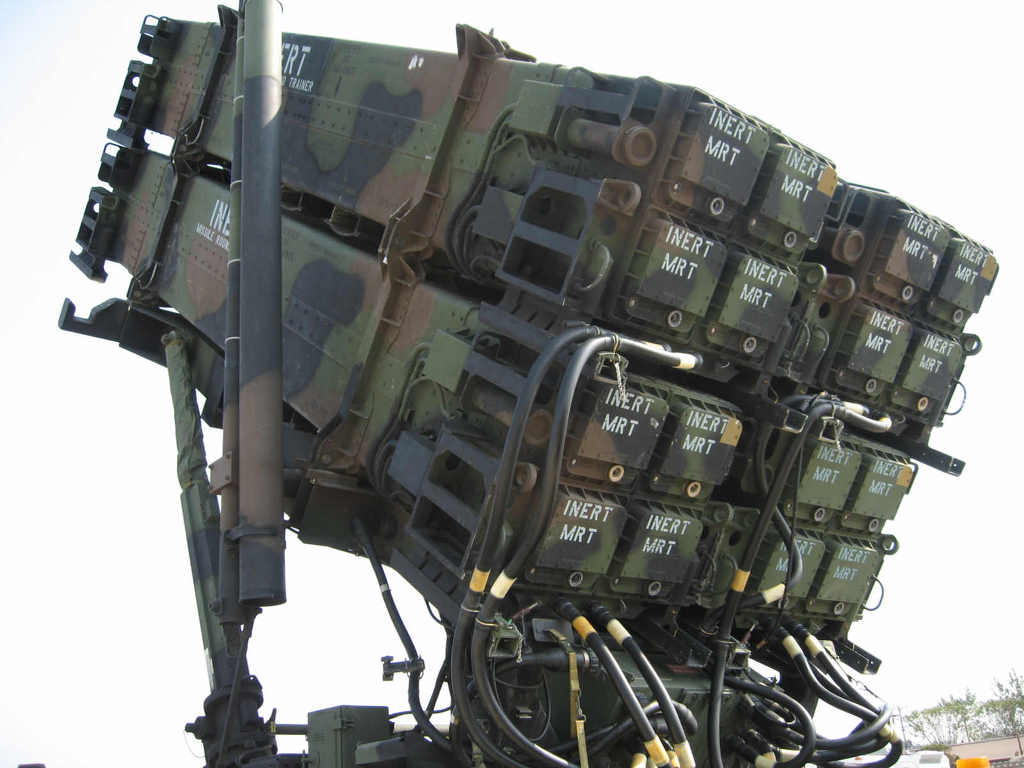

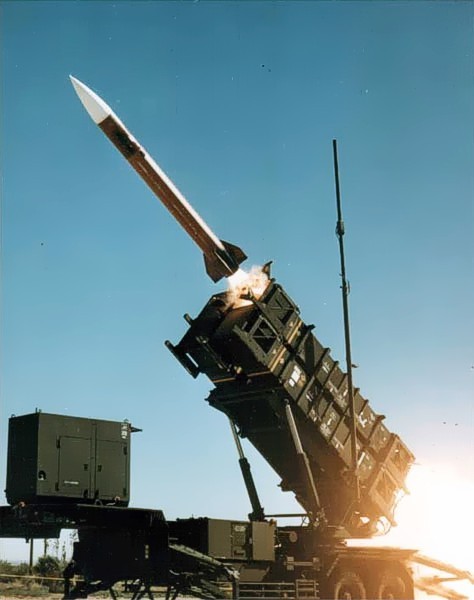

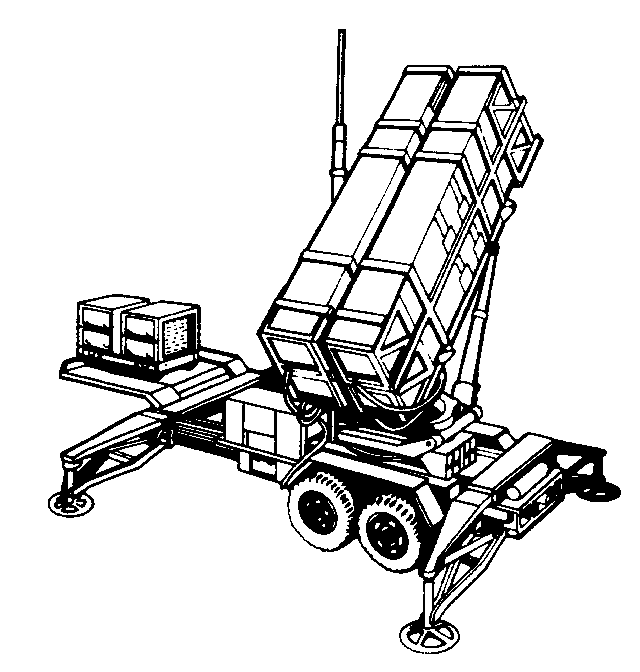

발사대는 PAC-2 미사일용이 하나의 발사대에 4기가 장착가능하고, PAC-3 미사일의 경우에는 발사대 하나에 16기의 미사일을 탑재해 발사할 수 있다. 16기의 미사일이 동시에 발사될 수 없으며 순차적으로 하나씩 발사된다. 미사일의 발사는 교전통제소에서 발사대를 무선 데이터망에 의해서 통제하며, 발사대 방향은 자동체제로 초당 3도의 방향이동으로 360도 회전이 가능하다. (글출처 국방과 기술)
PAC-3 미사일은 고속, Hit-To-Kill(표적 직접 가격식, ※ 편집자 註 : S-300PMU2, S-400은 PAC-3와 마찬가지로 직접가격식이나, S-300V, 안테이-2500, 패트리어트 PAC-2의 경우 근접 폭발 폭풍효과에 의한 격추방식을 사용한다.) 미사일로 이전의 패트리어트 미사일에 비해 증대된 對탄도미사일/對순항미사일/對항공기 교전능력을 제공하게 된다.
PAC-3는 이번의 테스트 이전에 이미 6번의 테스트를 성공적으로 실시한 바 있다. 앞의 두번의 테스트는 표적의 요격과는 상관없이 자체의 성능을 테스트하기 위해 실시되었으며, 다음 4번의 테스트는 헤라 탄도미사일과 순항미사일 표적을 사용하여 실제 표적에 대한 요격 성능을 테스트하기 위해 실시되었다.
PAC-3의 주계약자는 Lockheed Martin Missiles and Fire Control社로 미사일 개발을 담당하고 있으며, 기타 씨커와 시스템쪽은 보잉社와 레이디온社가 각기 개발을 담당하고 있다.
PAC-2
길이 : 5.31 m (17 ft 5 in)
수평타 길이 : 84 cm (33 in)
직경 : 41 cm (16 in)
무게 : 900 kg (2000 lb)
속도 : 마하 5
최고 상승 한계 : 24,000 m (80000 ft)
항공기 및 비행체에 대한 사정거리 : 70 ~ 160km
탄도탄 요격 사정거리 : 15 ~ 20km
추진 연료 : TX-486-1 고체 연료 로켓
탄두
M248 91 kg (200 lb) 비산파편
MIM-104C/D: 84 kg (185 lb) 비산파편
탄도미사일 요격률: 55% 미국 회계감사원(GAO)
요격에 필요한 시간: 2분 13초
PAC-3
길이 : 5.2 m (17 ft 1 in)
수평타 길이 : 51 cm (20 in)
직경 : 25 cm (10 in)
무게 : 320 kg (700 lb)
속도 : 마하 5+
최고 상승 한계 : 15000 m (50000 ft)
탄도탄 요격 사정거리 : 15 ~ 30 km (12 miles)
항공기 및 기타 비행체에 대한 요격 사정거리 : 15 ~ 90km
추진 연료 : 고체 연료 로켓
탄두 : 직접 충돌방식 + 11kg 파편고폭탄두 (폭파력 증폭기의 작동이나 자폭 명령시 작동된다)
PAC-2와 PAC-3의 비교
길이 5.31 m 5.2 m
날개폭 84 cm 51 cm
직경 41 cm 25 cm
중량 900 kg 320 kg
속도 마하 5 마하 5+
운용고도 24000 m 15000m
사거리 70 km 20 km
추진방식 Thiokol TX-486-1 고체연료 로켓 고체연료 로켓
탄두 M248 91 kg (200 lb) blast-fragmentation Hit-to-kill + blast-fragmentation
MIM-104C/D: 84 kg (185 lb) blast-fragmentation
PAC-2는 히트투킬 능력, 즉 직접 명중능력이 없고, 주변에서 폭발해서 파편으로 목표물을 맞추는 방식이다. 패트리어트 미사일의 종류는 Standard, ASOJ/SOJC, PAC-2, PAC-2 GEM, GEM/C, GEM/T (or GEM+), and PAC-3(Erint)로 구분된다.
(글출처 : 이성찬의 최신무기자료)
*********************************************************************************************************************************************************************************
가장 진일보된 방공미사일 체계 이지만 그 성능은 아직 미확인중…
한마디로 패트리어트 미사일 체계는 현재 가장 진보되고 안정적이며 유일하게 완성되어 실전까지 치루어진 유일한 방공체계 입니다. 미국과 독일 네달랜드 일본 과 타키를 비롯 9개국 이상에서 운영중이며 12,000여기의 미사일이 제작되어 운영중 입니다.
하지만 페트리어트 미사일에 대해 회외적인 의견도 많은데 일단 걸프전 당시의 페트리어트의 성능이 지나치게 과장되어 부풀려졌다는 의견과 더불어 아직 완벽하게 성능을 인정받은 시스템이 아니라는 것 그리고 지나치게 높은 단가는 단점으로 지적되고 있습니다.
국내에도 도입을 고려중입니다만 워낙 비싼 체계라 치일피일 미루다 IMF 로 무기한 연기…그리고 노후된 나이키와 허큐리스 미사일의 오작동 발사로 다시 한번 중요성을 인식하고 재추진하게 됩니다. 여기서 한국의 방공망 체계에 대해 알아볼까요..
한국의 방공망체계와 중고 패트리어트 미사일의 도입
우리나라의 지형은 굴곡이 심한 산악과 삼면이 바다로 둘러싸여 있다는 점이 특징입니다. 하지만 이는 적의 기습공격을 용이케 하는 반면 아군에게는 방어에 어려움을 가져다 주는 불리한 전장 여건에 속한다. 이 때문에 휴전선에서 불과 40㎞ 이내에 있는 수도권, 그리고 해안에서 멀지 않은 곳에 위치한 비행장 등 국가 주요시설들은 적의 저고도 기습공격에 취약한 면을 드러내고 있습니다.
앞서 대공포와 휴대용 대공유도무기를 소개하는 순서에서 살펴보았듯, 우리 군은 꾸준히 방공체계를 강화해 왔지만 북한 역시 1970~80년대를 통해 전투기의 저고도 침투 능력과 전자전 능력을 향상시켜 왔다. 한층 강화된 그들의 무장 헬리콥터의 원거리 공격 능력은 아군의 야전기동부대에 큰 위협 요소로 부각됐다.
따라서 아군의 방공체계 강화는 시급한 과제가 아닐 수 없었다. 그중에서도 대공포와 휴대용 대공유도무기의 사거리를 넘어서는 5km 이상 10km 미만의 단거리, 고도 5㎞ 미만의 중·저고도 공역(空域)을 방어할 무기체계가 시급했다.98년 10월 1일, 건군 50주년 국군의 날을 맞아 ‘북한 전술기 킬러’로 국민들 앞에 선보인 ‘천마’는 바로 이 같은 취약한 공역에 대한 불안감을 씻어 주며 주요시설 보호와 함께 기동부대의 생존성을 크게 높인 한국형 단거리 지대공유도무기(K-SAM)다.
80년대 중반부터 개발에 착수해 10여 년 연구개발 끝에 99년 11월부터 양산체제에 들어간 가운데 99년 12월 1일 육군수도방위사령부 방공단에 천마중대를 창설, 그해 12월 말 양산품이 아닌 추가 실용 시제(試製)를 처음으로 배치했다. 양산 1호기가 출고 배치된 것은 2002 한일 월드컵 개최 직전인 2002년 5월이었다.

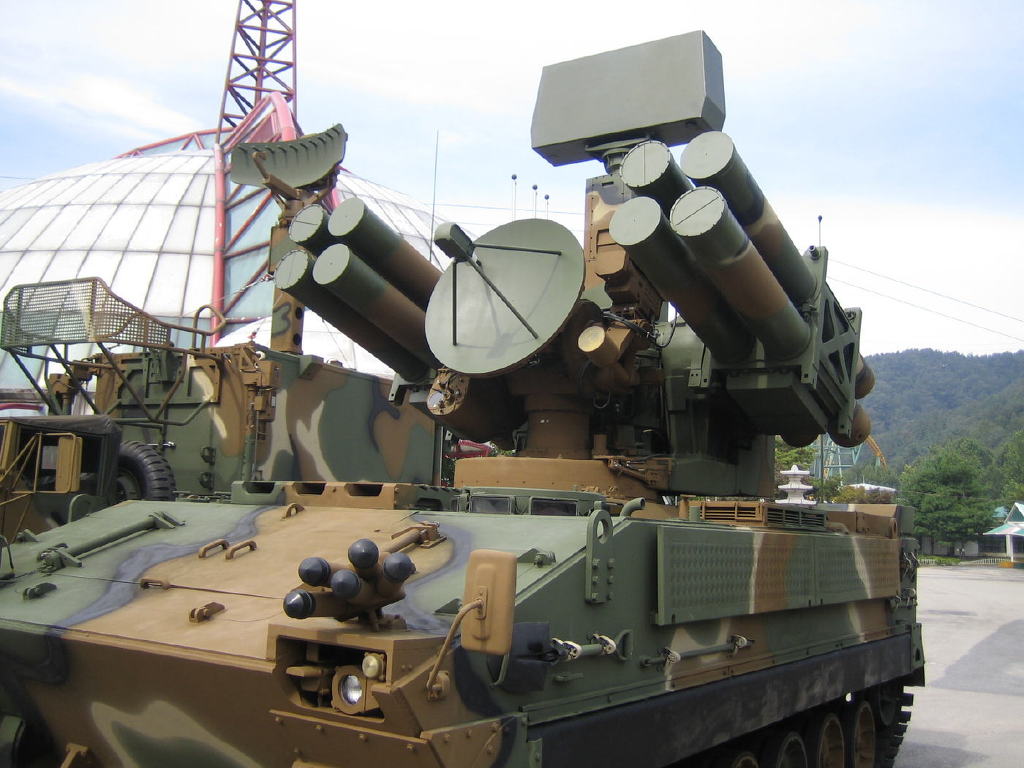

천마는 탐지·추적장치와 미사일 8발, 사격통제장치를 단일 장갑차량에 탑재한 집중형 유도무기체계. 소형 전투기 등 표적을 20km 밖에서부터 탐지·추적할 수 있다. 유도탄의 유효사거리는 10km(고도 5km)에 달한다. 음속의 2.6배로 비행하면서도 중력가속도의 30배가 넘는 기동성으로 적의 비행체를 요격할 수 있는 성능을 자랑한다.
천마는 전투중량이 26톤이며 우리나라와 같은 산악지형에서 야전군 기동부대와 동시적인 기동성을 감안, 시속 60km의 기동력을 발휘한다. 또 주야 전천후로 운용됨은 물론 현대전에서 가장 중요시되는 전자전 대응능력을 갖추고 있다.천마와 유사한 단거리 방공무기체계를 개발한 나라는 미국·영국·프랑스·독일·스위스·이스라엘·러시아 등 선진국들.
이들이 개발한 무기체계 가운데 우리보다 10여 년 앞서 전력화된 스위스의 ADATS, 프랑스의 크로탈-NG, 독일과 프랑스가 공동개발한 ROLAND-Ⅲ 등과 비교할 때 천마는 성능 면에서 동등하거나 오히려 더 우수한 것으로 평가받고 있다. 개발 중 시험평가 때는 물론 전력화한 후 실사격에서 단 한 번도 표적을 놓친 적이 없다.
한편 우리 군은 90년대 들어 호크와 나이키의 노후화에 따라 이를 대체할 대공 무기체계가 시급해졌다. 이에 현재 국방과학연구소는 호크를 대체하기 위해 한국형 중거리 지대공유도무기(KM-SAM: Korean Medium range Surface to Air Missile) 체계를 개발 중이다.

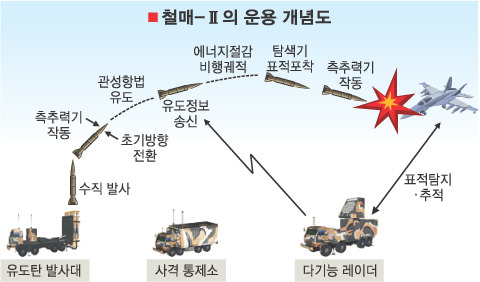

98년부터 개념연구에 착수, 현재 ‘철매Ⅱ사업’이라는 이름으로 체계 개발이 진행되고 있는 KM-SAM은 콜드 런칭 방식에 의한 수직발사체계 및 유도탄, 다기능 레이더, 교전통제체계로 구성된다. 다기능레이더(Multi-Function Radar)는 표적을 탐지·포착·추적하는 가운데 교전 통제소의 지시를 받아 적 표적을 요격하기까지 유도하며 동시에 다른 공간을 탐색할 수 있다.
호크를 대체할 유도무기가 국내 기술력으로 연구개발되는 가운데 군은 나이키도 대체하기 위해 85년부터 차기유도무기사업(SAM-X)을 진행한 결과, 2007년 9월 독일이 사용하던 패트리엇 장비를 도입기로 결정하고 지난해 11월 28일 공군방공포병학교에서 도입 및 인수식을 가졌다.
공군이 도입한 패트리엇 체계는 82년에 개발된 기본형 이후 세 번째 성능개량을 의미하는 PAC-3(Patriot Advanced Capabiliy-3)의 형상(Configuration)-2 발사대이며, 유도탄 자체는 한 발사대에 4발을 탑재하는 PAC-2인 GEM(Guidance Enhanced Missile)탄을 사용한다.
가장 최신형인 PAC-3 유도탄은 16발이 탑재되는 ERINT(Extended Range INTerceptor)탄이다. 공군은 2개 대대 규모의 패트리엇 도입을 추진 중이며, 2010년까지 자동화 작전체계 구축을 통해 완전 전력화할 예정이다.
출처 [국방일보] 신인호 idmz@dema.mil.kr
한국의 패트리어트 미사일 도입사업
앞서 이야기 한대로 노후화된 나이키 & 허큐리스 지대공 미사일을 대신할 종고도급 지대공 미사일 체계로 한국은 미국이 개발한 페트리어트 미사일 체계를 결정하게 됩니다. 원래는 최신형의 PCA-3 타입을 강하게 요구해지만 어려운 경제사정으로 결국 독일이 운영하다 보관중인 중고를 구입하게 되지요 그 도입 내용을 살펴보면…
최초요구수량을 발사대 128기(16개 포대)규모로 도입하려고 협상 했으나 IMF여파와 예산축소로 인해 현재에는 독일연방군이 군비축소를 이유로 강제 도태시켜 비축보관된 중고 패트리어트 PAC-2 시스템을 2008년 11월 28일 공군방공포병학교에서 도입 및 인수식 하게 됩니다.

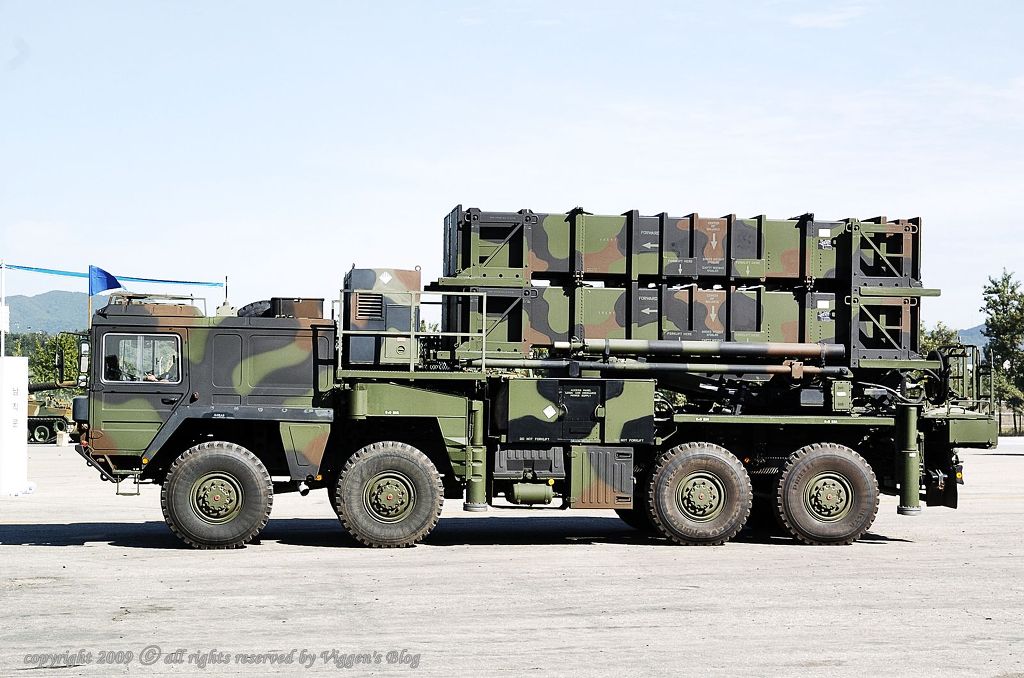

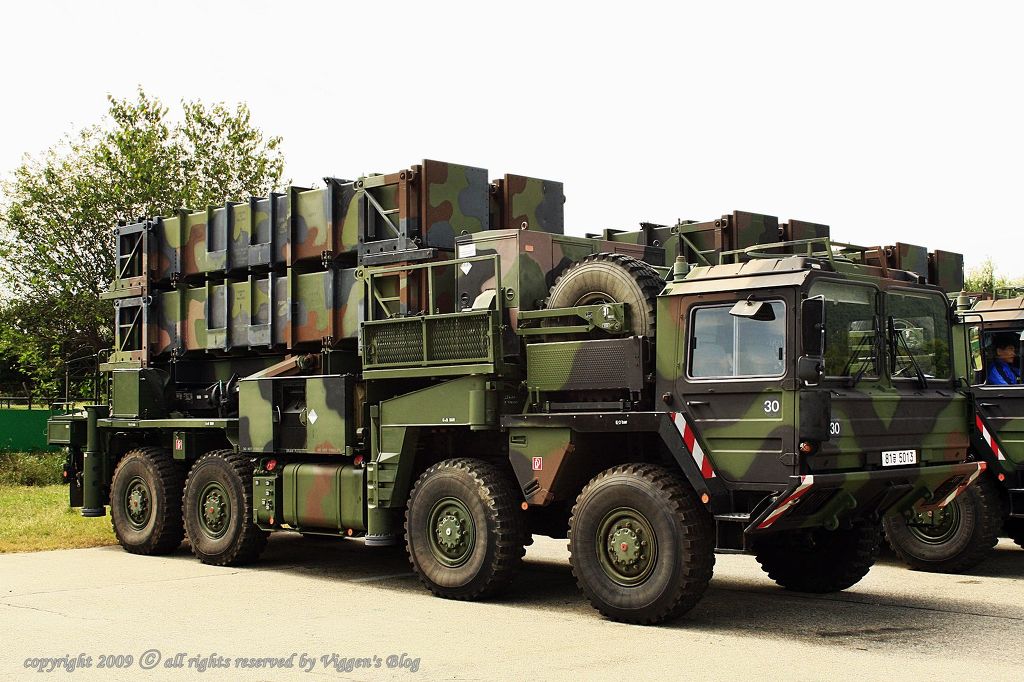

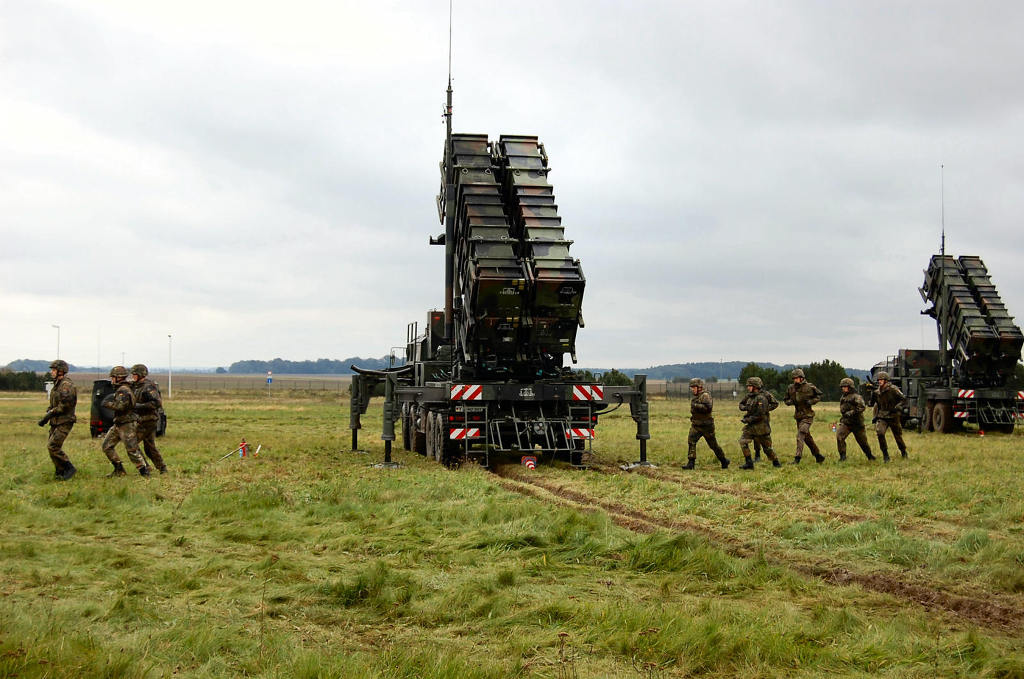

독일연방군의 패트리어트 미사일은 미육군이 운용하는 견인 트레일러에 탑재하지 않고 자국제 M.A.N사 트럭에 탑재하여 운용하고 있으며 최대 6개 포대까지 통제 할 수 있는 대대통제 장비는 미국제가 아닌 독일의 독자적인 암호화 체계를 적용한 대대 통제장비를 운용하는것이 주요한 특징입니다. 미육군이 운용하는 패트리어트 미사일은 30분 이내로 철수 / 배치가 가능한 것이 가능한 것도 미국제와는 구분되는 특징입니다. 2008년도 일부가 도입되어 2010년까지 차례로 전력화 시킬 예정이라고 합니다.
비록 돈이 없어 독일이 운영하던 중고 패트리어트 시스템을 구입하게 되었지만 독일이 운영한 페트리어트 시스템은 탄도미사일 직접요격이 가능한 최신의 PAC-3 을 발사할 수 있는 기종으로 특히 기동성이 우수한 MAN 사의 트럭이 직접 장착되어 있어 발사를 위한 설치와 철수가 용이한 것이 특징이라고 합니다.
이와는 별개로 현재 러시아산 S-400기술을 응용하여 한·러 합작개발중인 KM-SAM (한국형 지대공미사일체계) 철매 프로젝트를 개발중에 있습니다. 만약 이 시스템이 완성되면 우리는 미국이 보유한 페트리어트 방공 미사일 시스템에 필적하는 우수한 방공미사일 체계를 가지게 됩니다.
