[[설정자료]]최강의 공격헬기 카모프(Kamov) 사의 Ka-50 블랙샤크 (Black Shark) & Ka-52 앨리게이터(Alligator) Pt1
작성자mirageknight [왕성국]작성시간12.04.30조회수1,906 목록 댓글 3안녕하세요~~ 미라지나이트 입니다.
오늘 날씨 정말 좋네요.. 약간 더운듯 하면서 습기도 없고 바람은 선선한게.. 책읽기도 좋고 생활하기도 좋고 무엇보다 모형만들기 딱 좋은 날씨 같습니다.
간만에 헬리콥터 하나 정리해봤습니다.
구소련의 공격헬기중 하나인 카모프사의 Ka-50/52 호컴 씨리즈 입니다. 독특한 외형으로 인기가 많은기체죠..

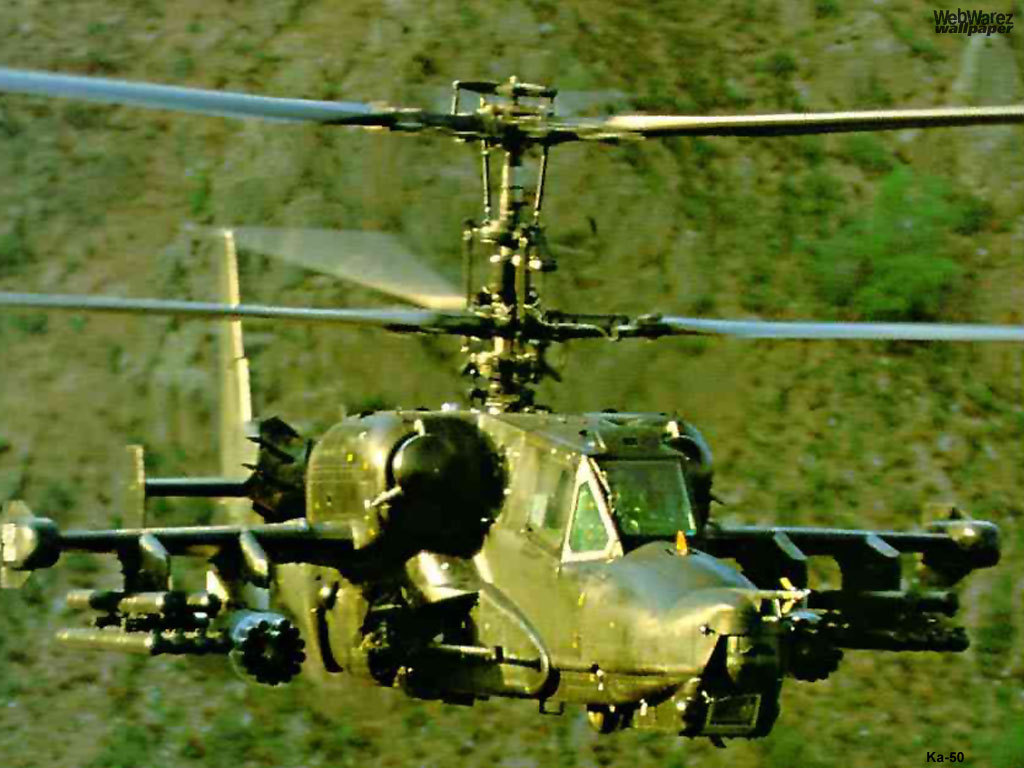

[카모프사의 헬기인 ka-50 호컴은 Mi-28 하보크와 더불어 러시아를 대표하는 공격헬기이다]
**********************************************************************************************************************************
Ka-50
![[-]](/r1/imgs/plugin/arrup.png "[-]")
'); } /*]]>*/
1 제원
|
승무원: 1명 (Ka-52의 경우 2명) 전장: 13.50m (44ft 3inch) 로터 지름: 2x 14.50 m (2x 47 ft 7 in) 전고: 5.4 m (17 ft 9 in) 중량: 7,800 kg (17,200 lb) 무장시 : 9,800 kg (21,600 lb) Ka-52의 경우 무장시 10,400 kg (22,930 lb) 레이더: FH01 Arbalet MMW radar한계 이륙 중량(Max takeoff weight): 10,800 kg (23,810 lb) 엔진: 2× Klimov TV3-117VK turboshafts, 1,660 kW (2,226 shp) each 또는 2× Klimov VK-2500 turboshafts, 2,400 shp each 주요무장 (굵은 글씨는 서방제 무장)
또는 2× Klimov TV7-117VK turboshafts, 2,500 shp each

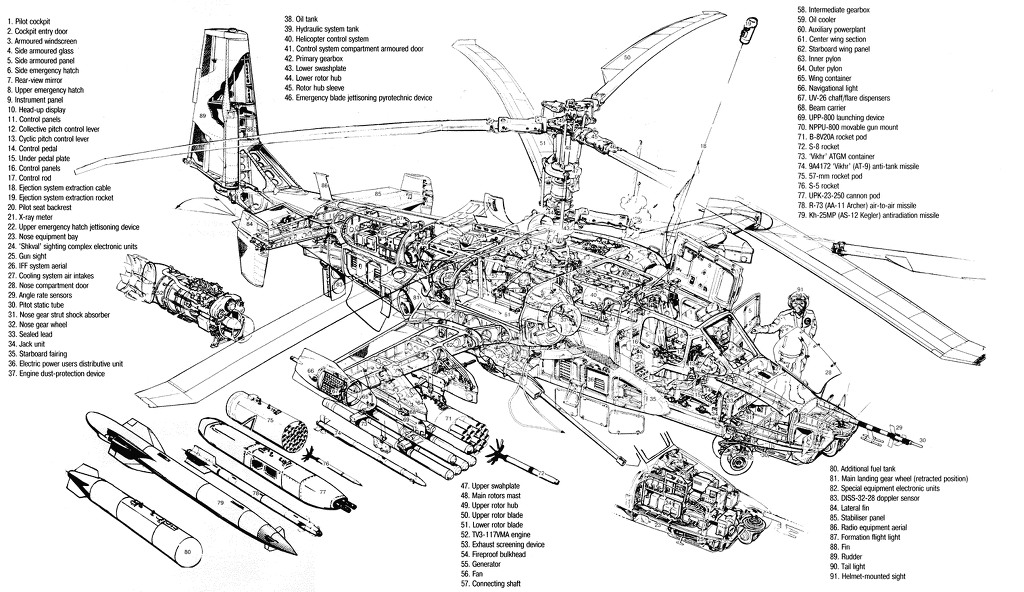

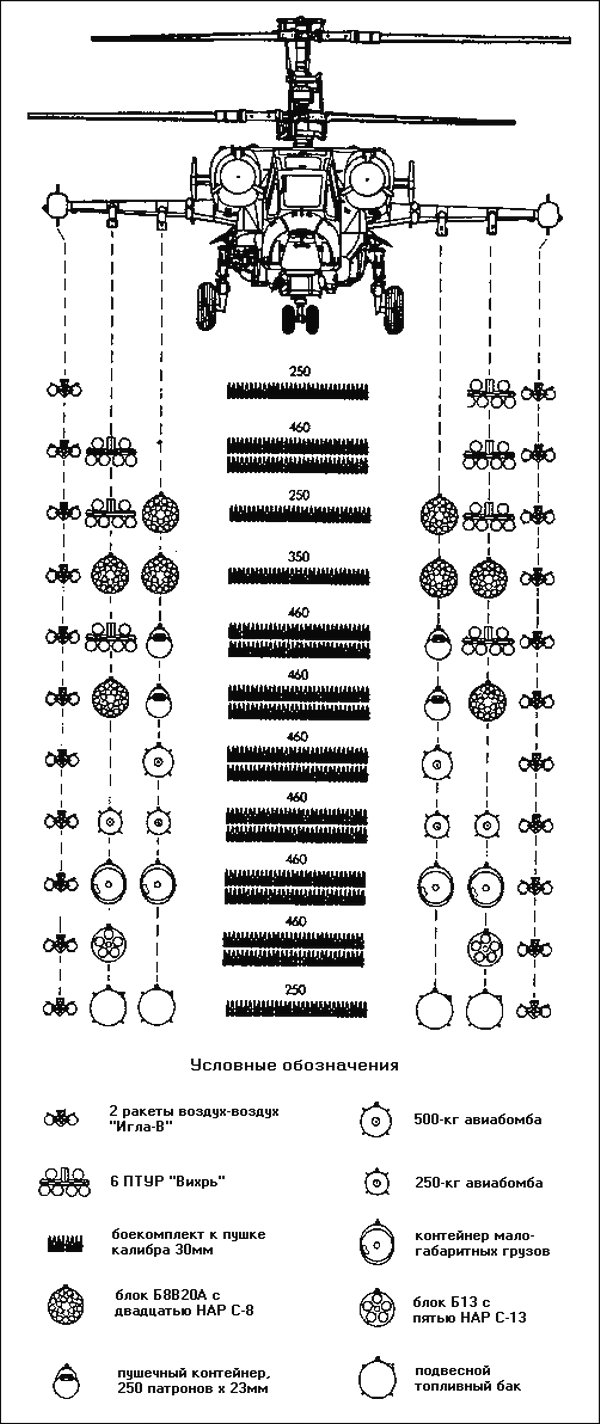

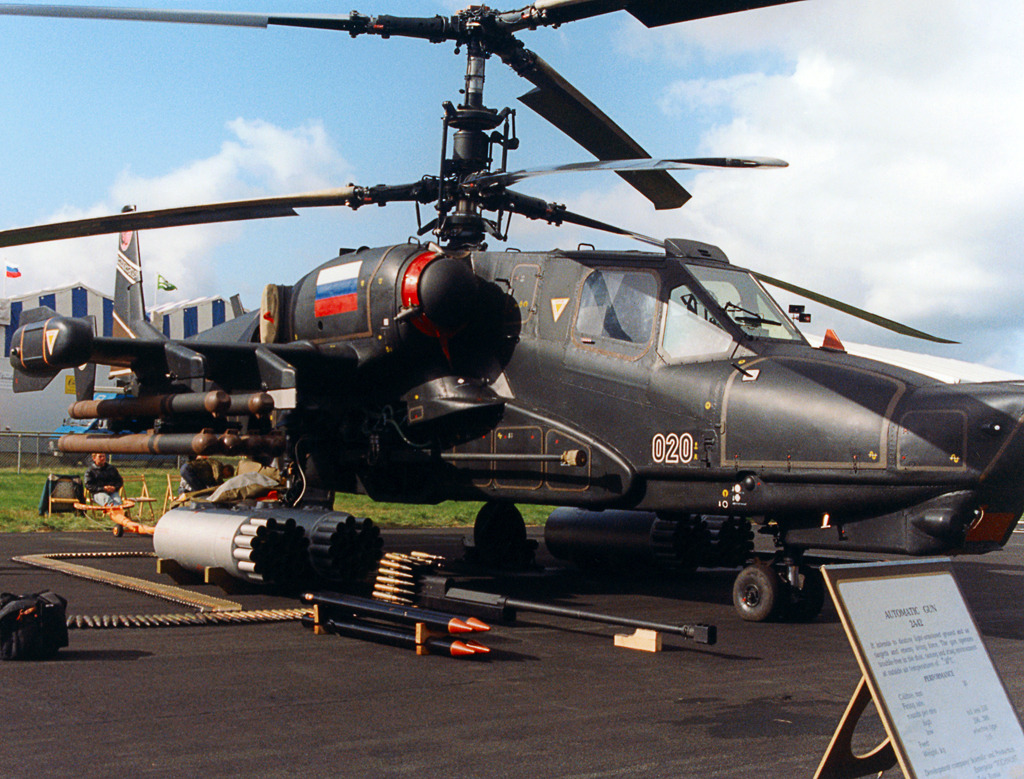

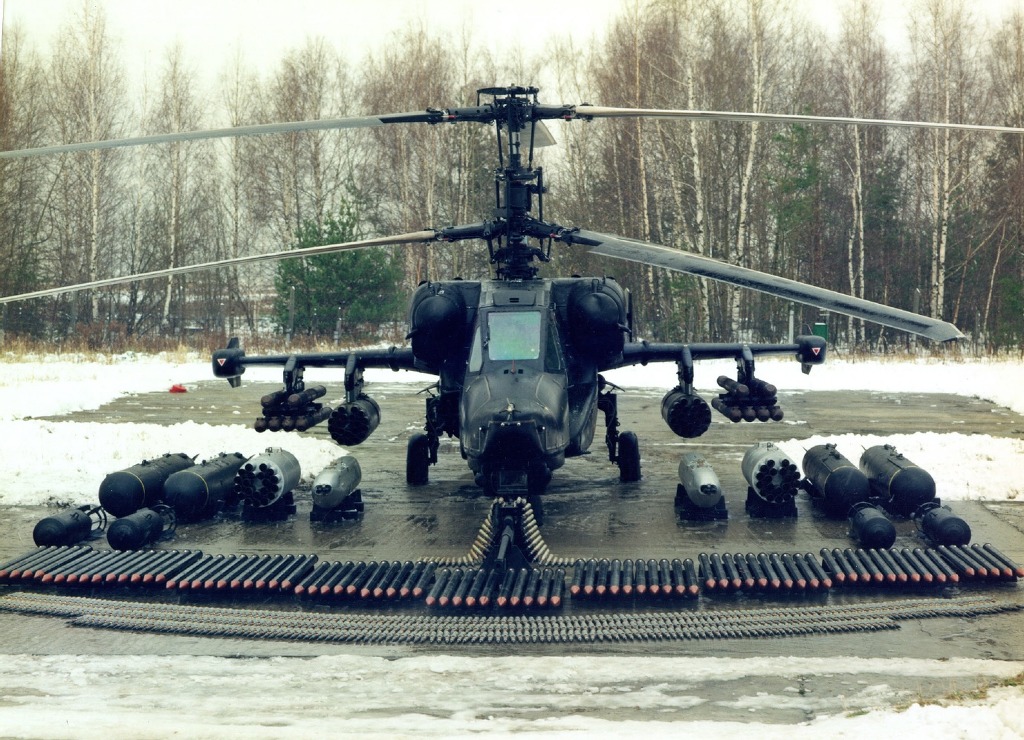

[호컴이 운용하는 무장은 거의 모든 러시아 공대지 무장을 그대로 운용할수 있으며 수출형 버젼에는 이스라엘제 무장도 장착 운용이 가능한등 무장은의 범용선은 상당히 좋은편이다]
|
2 파생기
2.1 Ka-50

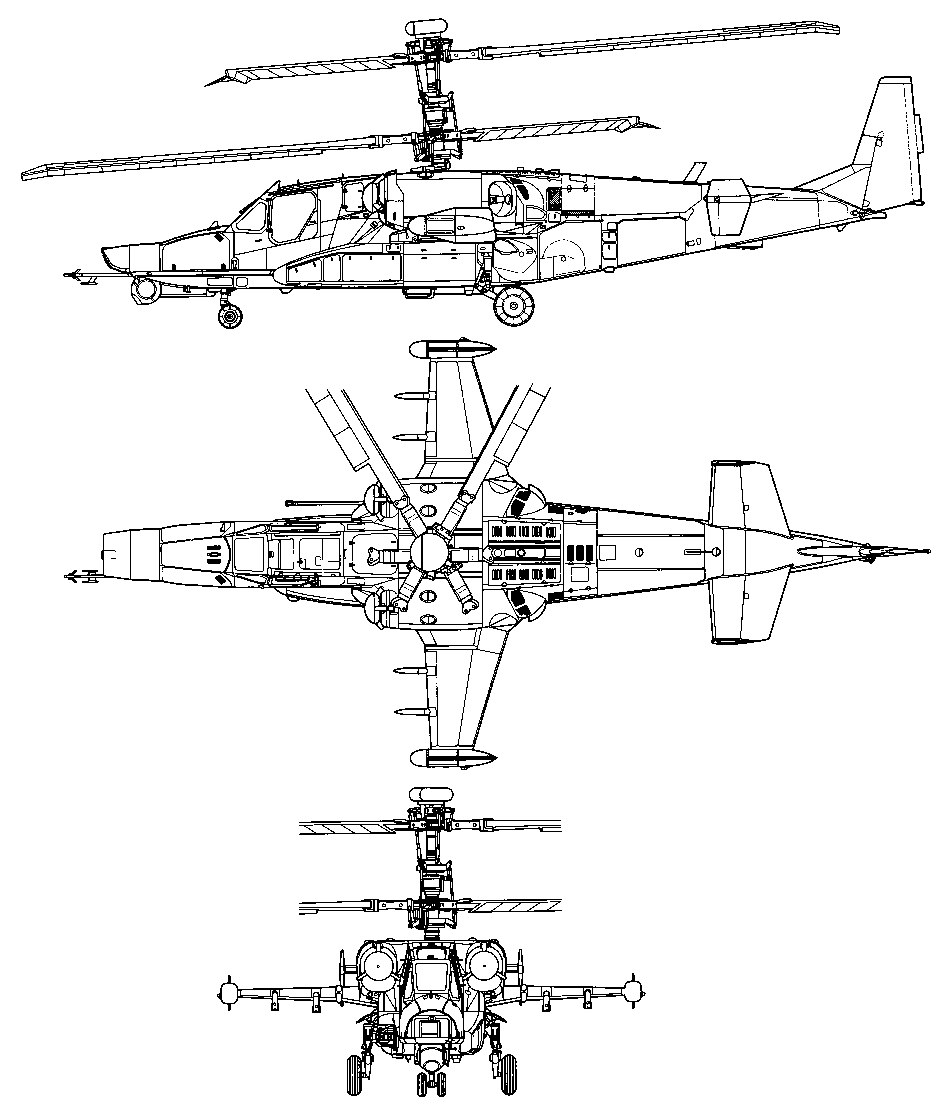

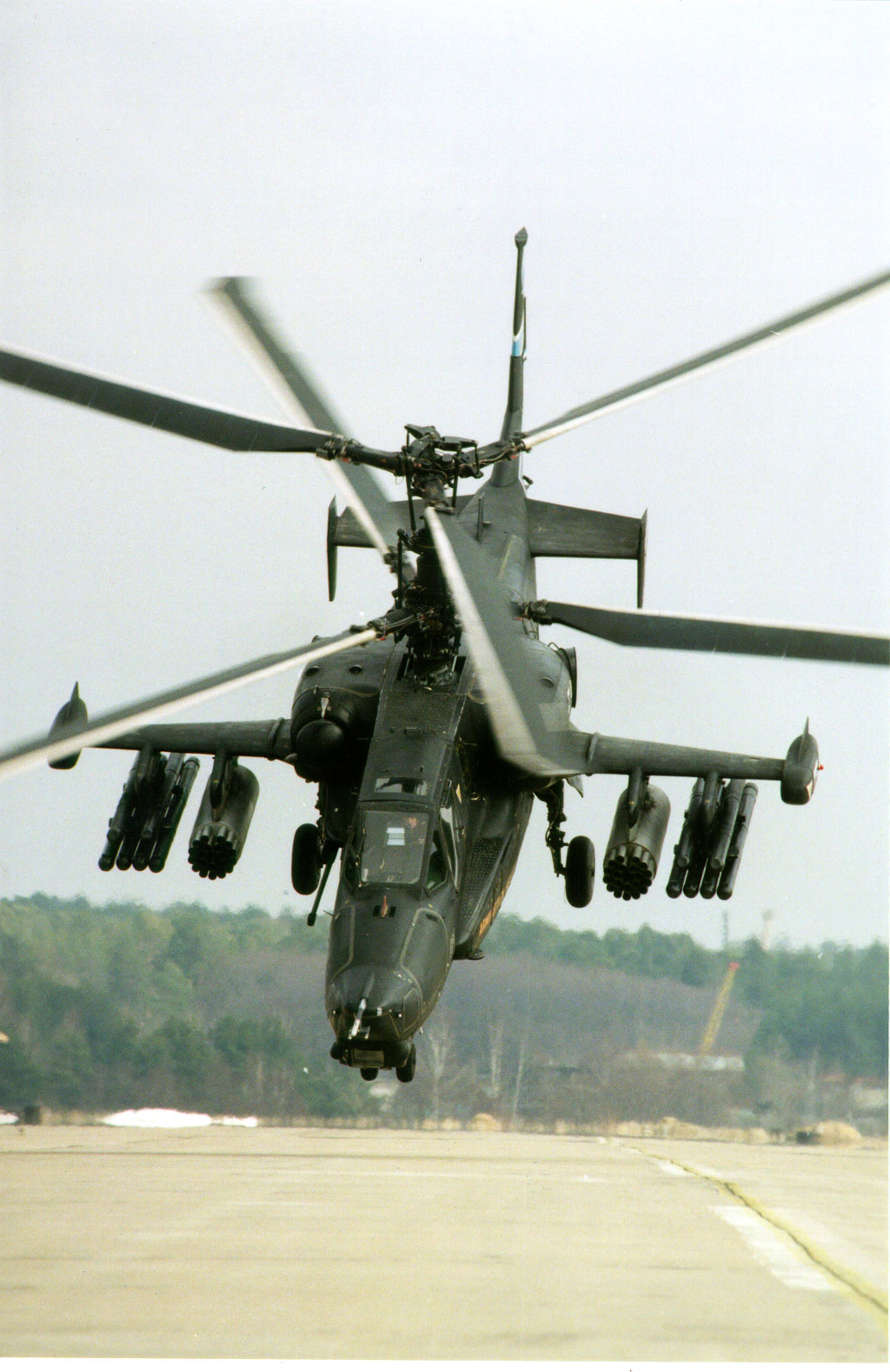

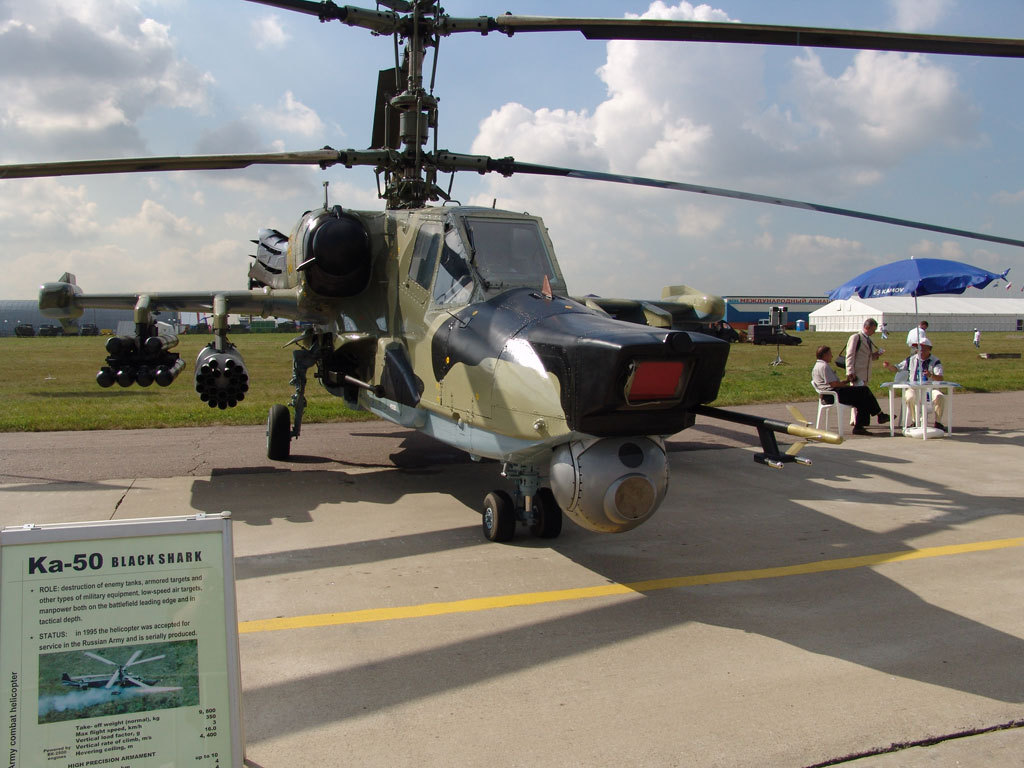

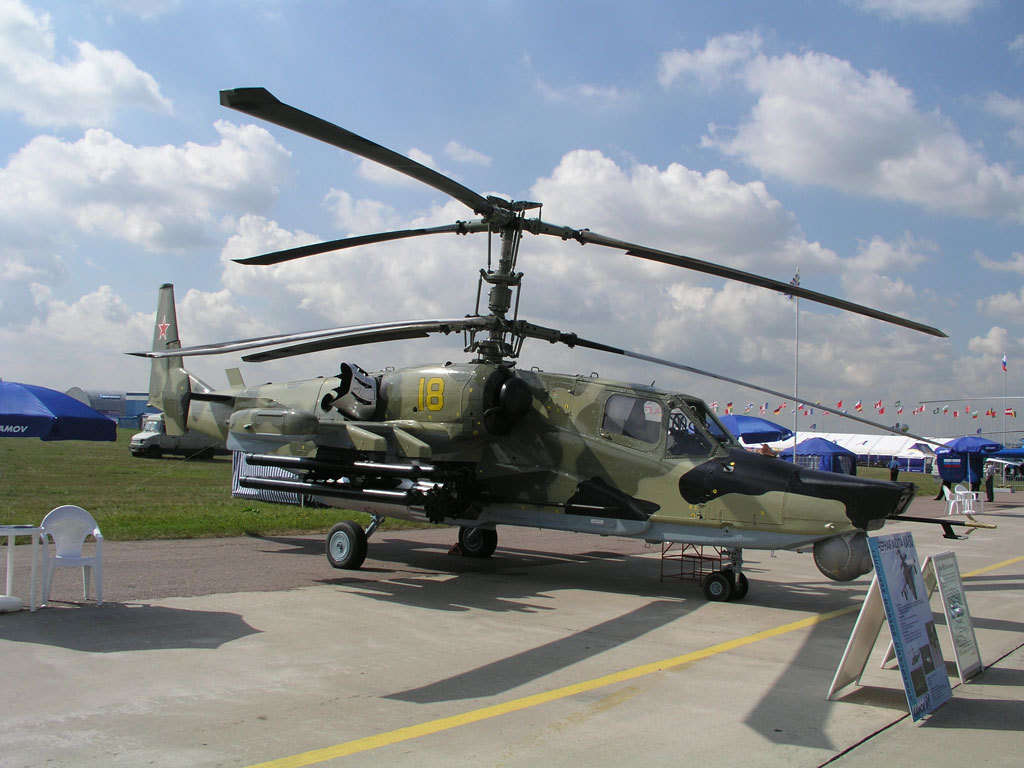

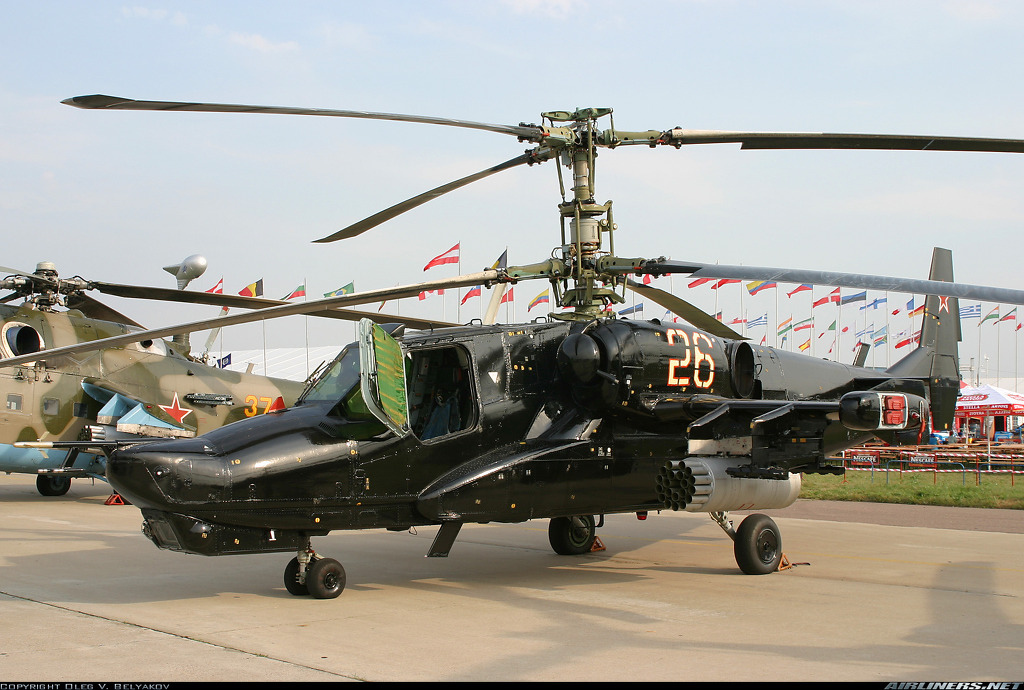

[Ka-50 은 . AH-64 아파치에 대항하기위해 개발되었다. NATO 코드명 호컴A(Hokum A).로 불리운다. 개발초기에는 '베어울프Werewolf'라고 칭했고, 베어울프 마킹을 하고 서방세계 에어쇼에 참가하기도 했다. 현재는 '블랙 샤크 Black Shark'[4]라고 불린다]

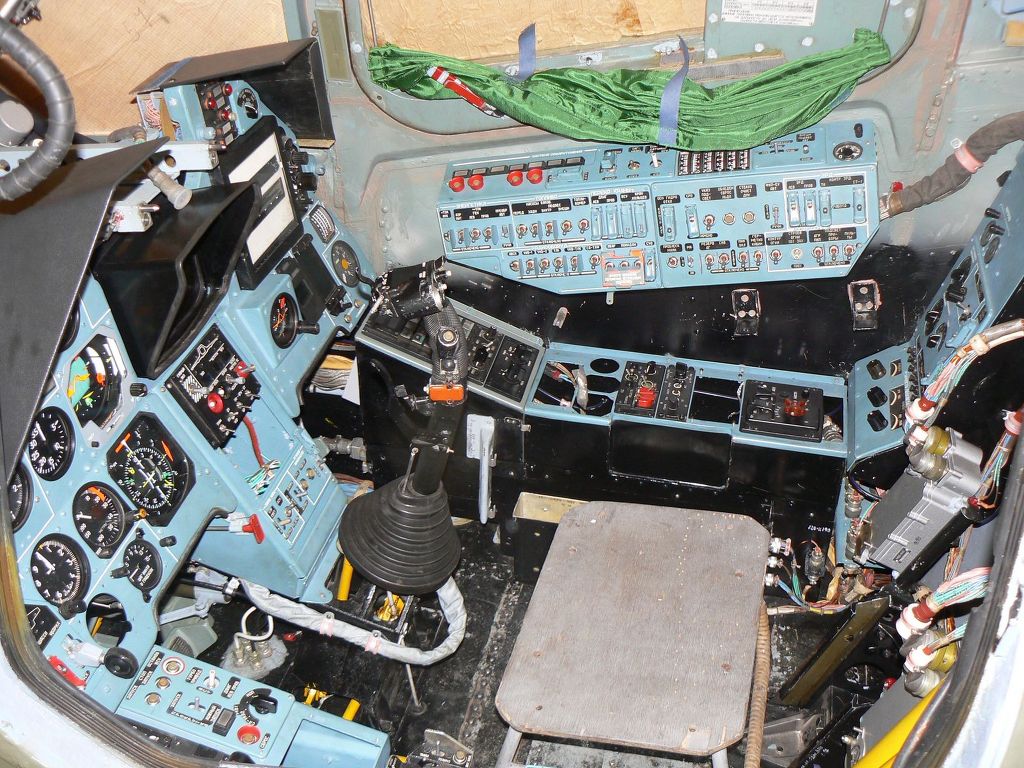

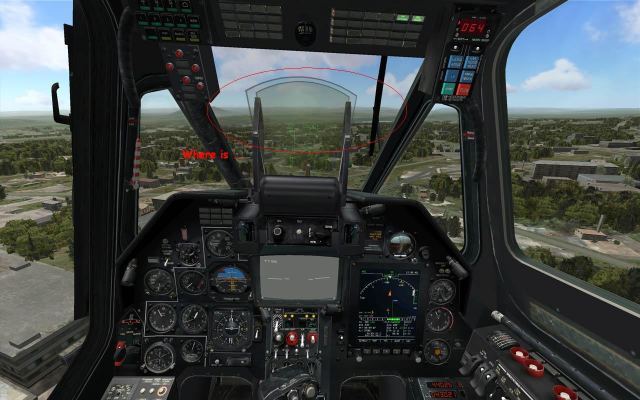

[호컴의 조종석은 마치 전투기의 조종석을 보는듯 시야가 좋으며 중앙의 티비화면을 통해 수색 및 조준 공격을 쉽게 할수 있다]
[Ka-50 호컴은 헬기로는 세계최초로 사출좌석을 장비한 헬기이기도 한데 사출시 로터를 먼저 날리고 이어 사출좌석이 사출되는 방식인데 과연 속도와 고도가 낮은 헬기에서 이런 방식이 효과가 있는지는 여전히 논란이 많은 부분중 하나이다. 하지만 성능 좋기로 유명한 러시아제 사출좌석이라 사출만 된다면 생존성은 매우 높을것으로 보인다]

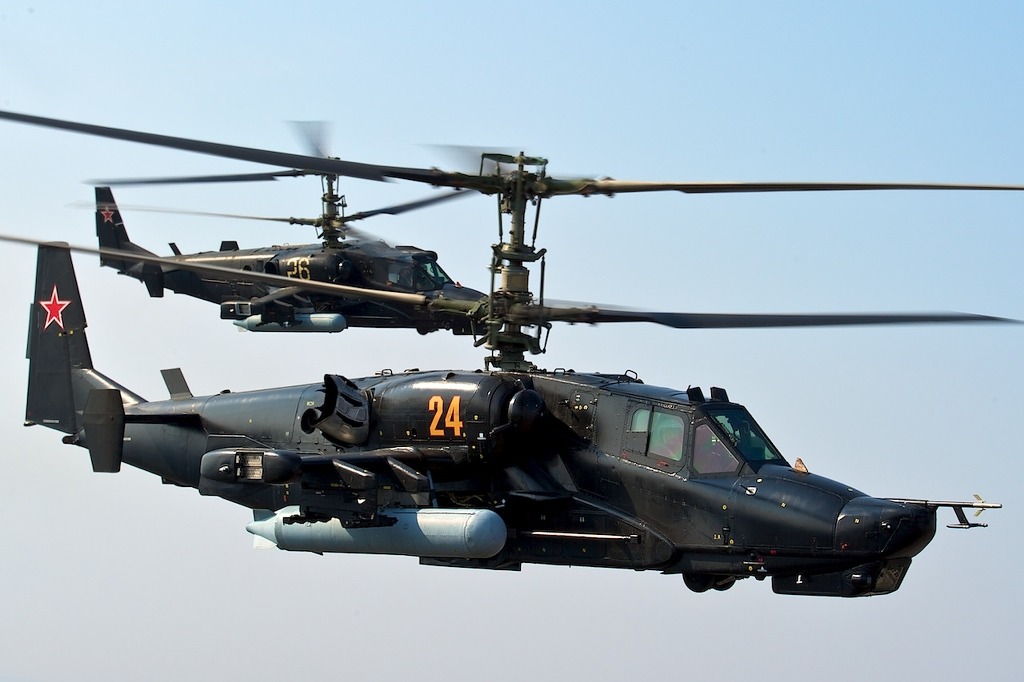

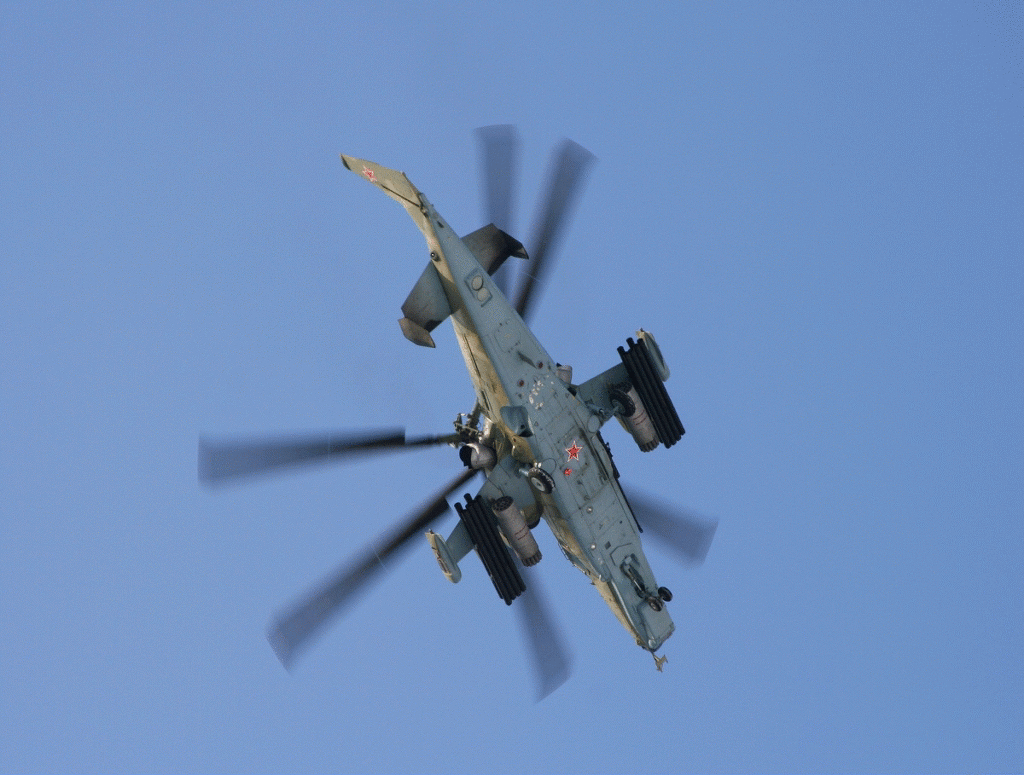

[호컴은 특히 보조 로터가 없고, 상하로 2개의 메인 로터가 붙어있는 2중 동축반전 로터가 특징이다. 2중 동축반전 로터 덕분에 기동력이 뛰어나며 옆바람에 강하다.[5] 최대속력은 수평비행은 320km, 급강하시 390km에 달하여 링스가 세운 400km에 못미치지만 차세대 공격 헬리콥터중에선 가장 빠른 축에 속하며 기동력은 개발취소된 RAH-66을 제외한다면 헬리콥터중에는 상대할 적이 없다.[6] 또한 통상의 헬리콥터들이 가장 취약한 꼬리부분을 맞아서 조종불능상태로 추락할 위험이 항상 존재하는 것과 달리 동축반전식을 택한 카모프는 이 문제에 있어서 걱정이 없다.]
[이중 반전로터는 이미 그 뛰어난 성능으로 정평이 났는데 대표적인 예로 우리가 도입중인 카모프사의 헬기는 다른 헬기들이 접근조차 어려운 돌풍이 부는 산악지형이나 험준지역에서 쉽게 비행이 가능해 그 성능을 유감없이 보여주기도 하였다 하지만 급격한 기동시 상하 로터끼리 충돌하여 추락할 수 있으며 실제 프로토 타입이 고속기동중 추락했고, 이후 로터 사이의 거리를 늘린 프로토 타입 역시 추락해 이 부분에서 문제가 있는것으로 알려져 있다.]

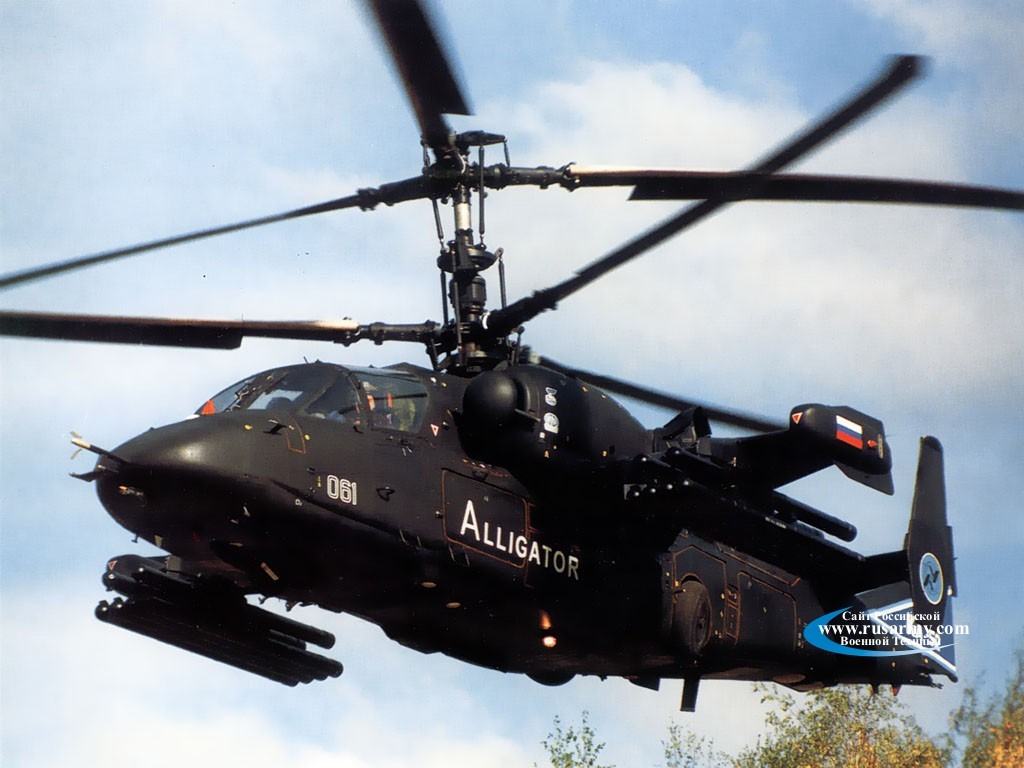

[ka-52 는 Ka-50 처럼 단좌형이 아닌 복좌형 기체이며 엘리게이터 Alligator 라는 별명으로 더 유명하다 이 기체는 세간의 이야기와는 달리 1인승의 문제점 때문이 아니라 아파치 롱보우처럼 4대1이나 5대1로 섞어서 쓰는 일종의 지휘관기이다. 초반개념은 여기에 더하여 Ka-52에 추가로 탑승하는 승무원은 사수가 아닌 지휘관이며, 공격/조종은 여전히 조종사 혼자 수행하는 것이었다. 뛰어난 자동화로 1명만 있어도 작전에 문제가 없다는 판단이었던 셈. 다만 최근 공개된 Ka-52는 조종사석 옆에 동승하는 승무원이 부조종사/사수임이 확인되었다. 아마 지휘관 사양이 따로 있거나, 혹은 현재는 적용되지않는 개념인듯 하다.]
러시아 특유의 설계사상에도 기인한다. 실제로 Ka-50은 개발 당시 NATO군의 주력 대전차 헬리콥터인 AH-64 아파치에 대응하여 공중우세를 점하도록 설계되었고 반고정식 30mm 기관포[7]를 장착하여 정확성과 사거리가 아파치의 회전식 30mm 기관포보다 뛰어나며 타 공격 헬리콥터처럼 맨패드를 장착하지않고 전투기가 쓰는 고성능 미사일인 A-11까지 장비하여 공중전에서는 타의 추종을 불허한다[8]

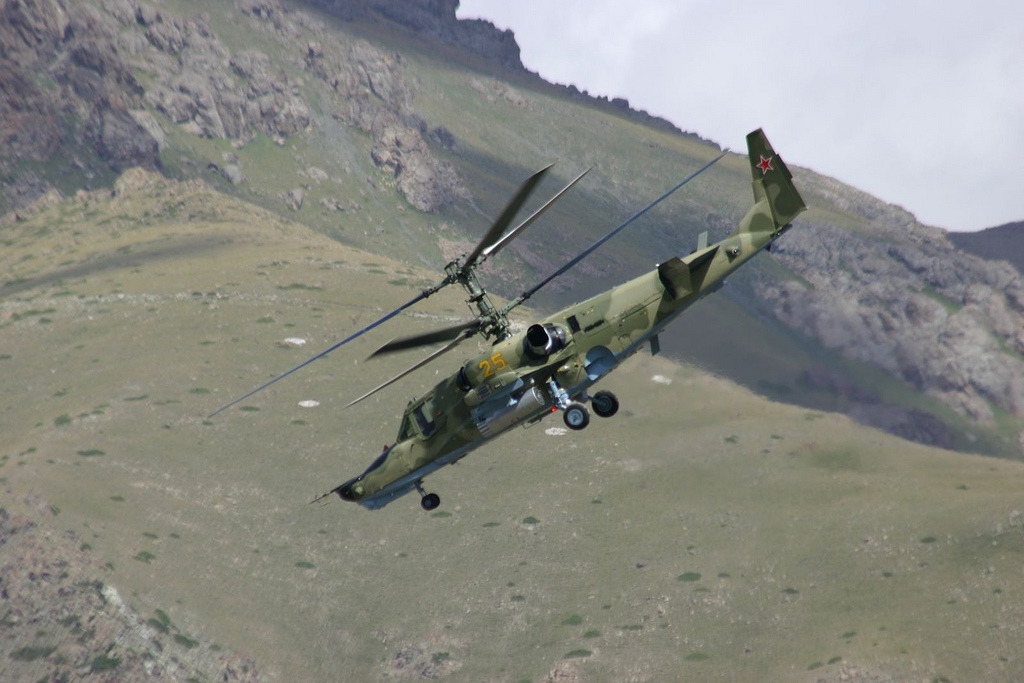

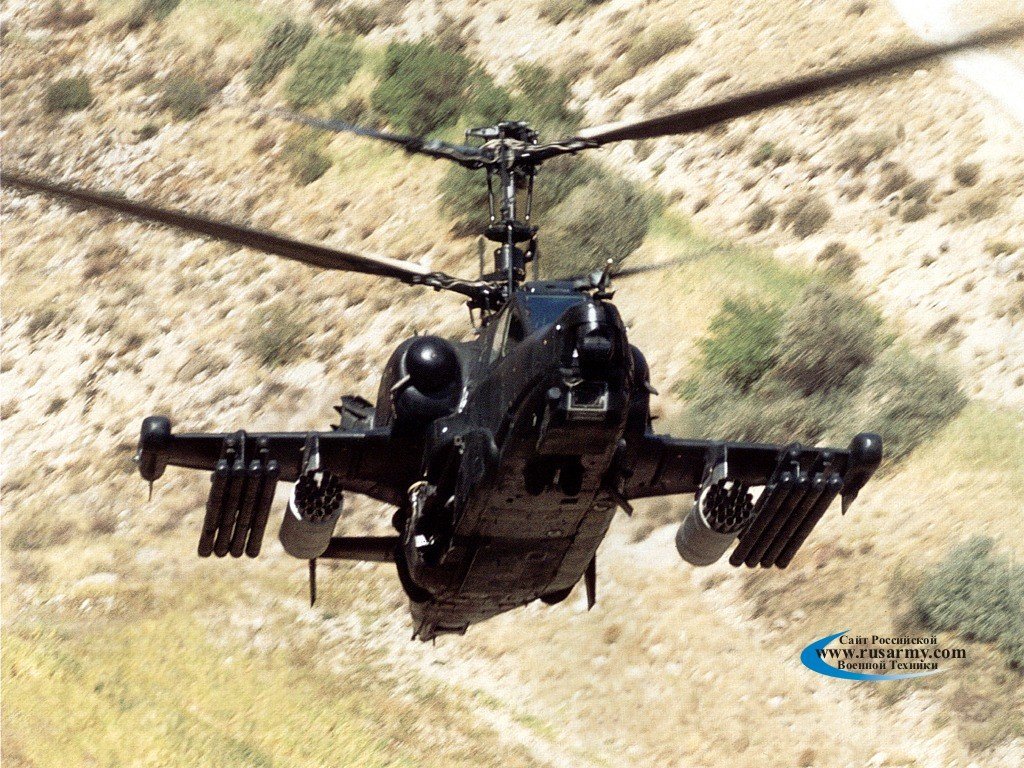

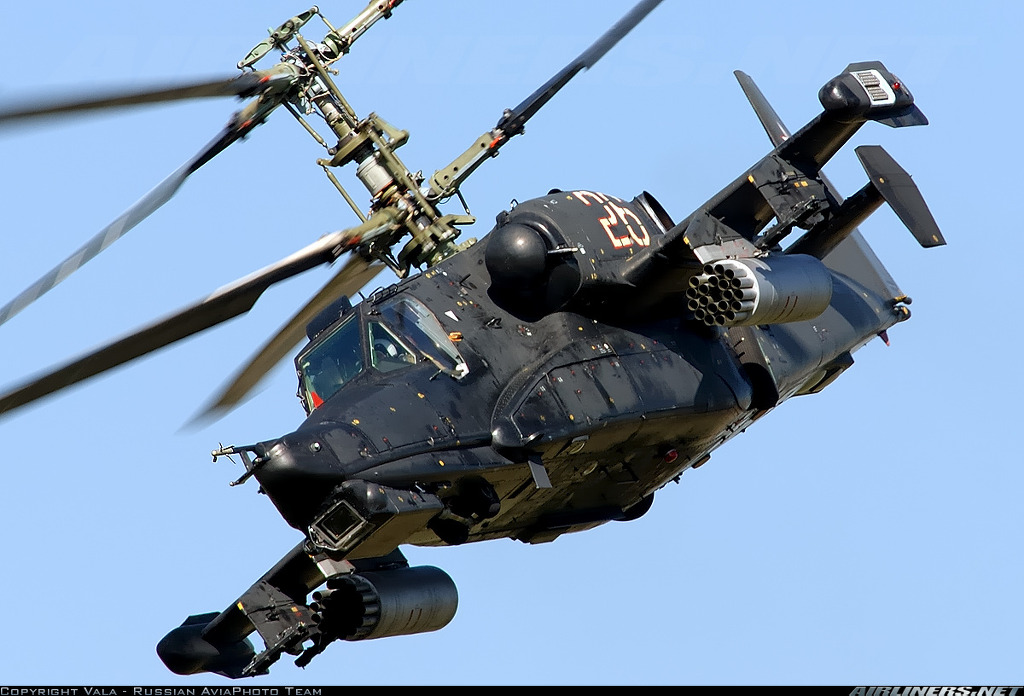

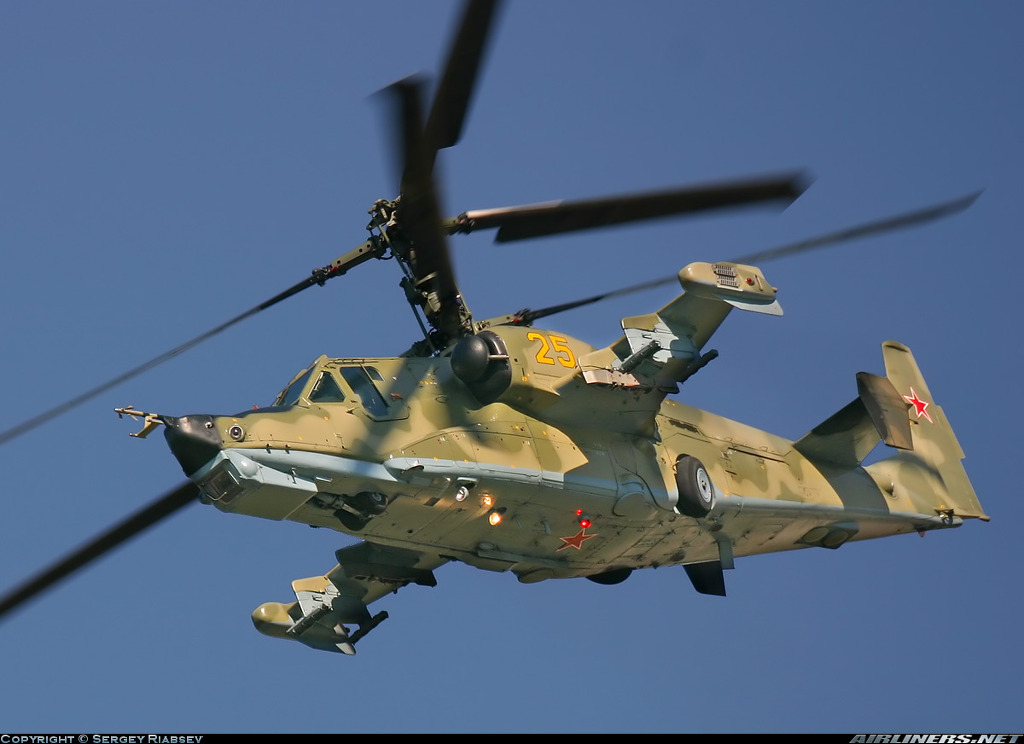

[호컴은 특유의 이중반전로터와 탄탄한 기체설계로 인해 어느 공격헬기보다 민첩하고 빠른 공중기동이 가능하며 설계당시부터 당대 최고의 공격헬기인 아팟치를 잡기 위해 설계된 기체로 특히 공중전 능력이 매우 탁월한 공격헬기중 하나이다]
[호컴은 보통 2인승으로 운용되는 다른 공격헬기와는 달리 1인용으로 제작되어졌으며 대신에 남는 중량을 대부분 방호력에 돌린경우이다. 이로인해 어느 공격헬기보다 방호력이 매우 뛰어나며 30밀리 2A42 30mm 기관포의 탑재로 기본적은 공격력 역시 매우 뛰어난 기체로 애시당초 이 기체는 아팟치 같은 공격헬기를 공중전으로 잡을 생각으로 설계된 기체라 공중전에 있어 최고의 성능을 가진 기체라 해도 과언이 아니다.]

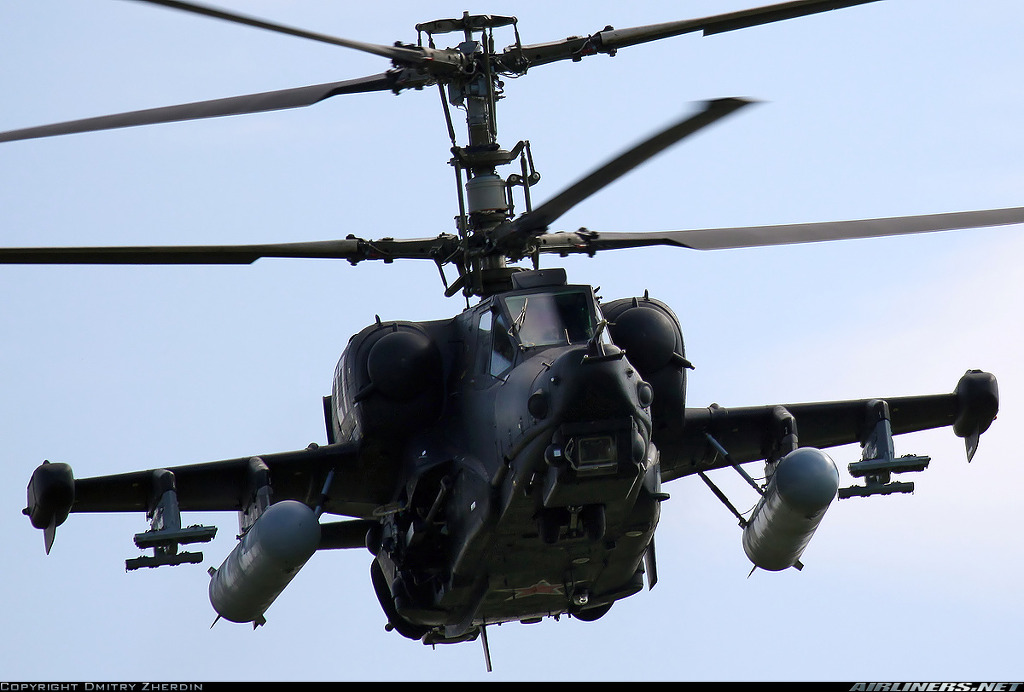

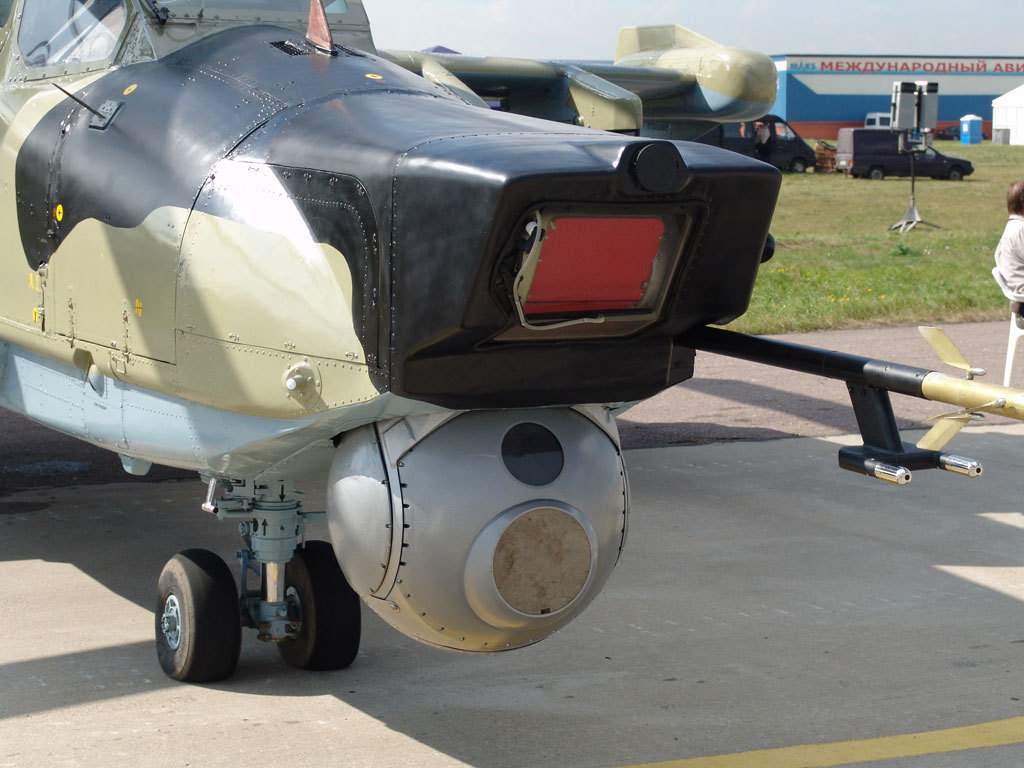

[호컴의 야간형인 Ka-50N 나이트버젼에는 야간작전 능력이 부가되어졌으며 특히 Ka-50 의 특징중 하나인 헬멧 마운트 조준기(HMS)는 Ka-50의 핵심 조준장비인 '쉬크발'과 연동된다. 쉬크발은 Ka-50의 기수부분에 탑재된 레이저 조준/거리측정 및 열영상/저광성TV 등이 탑재된 장비다. 서방의 헬리콥터는 이 부분도 포탑형으로 되어있어서 상당히 넓은 범위를 탐색할 수 있는 반면, Ka-50은 좌우 각각 30도로 탐색범위가 상당히 좁다. 하지만 운용에서 큰 지장은 없는편]

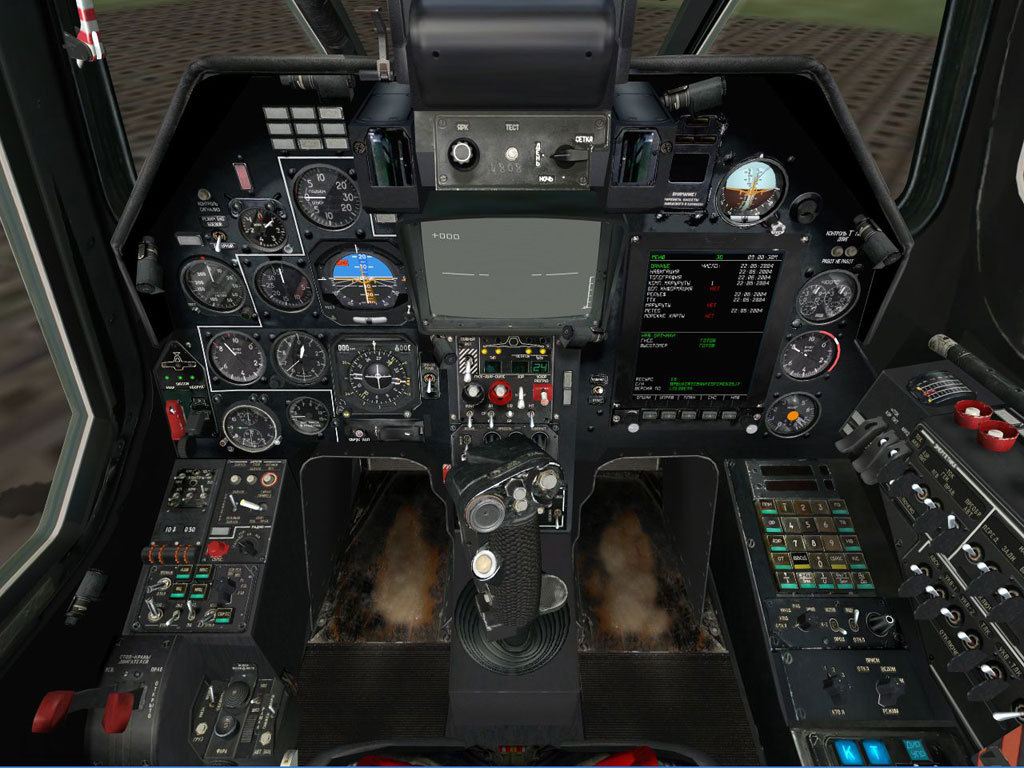

[Ka-50 호컴의 조종석은 헬기 조종석 치고는 상당히 세련되게(?) 디자인되어 있는데 보통 2인승은 서방제 전투헬기와는 달리 1인승 이므로 조종과 전투를 혼자 다 해내야 한다 따라서 조종석은 전투 및 조종에 적합하게 설계되어 있으며 특히 HMS로 표적을 바라보면 화기관제 시스템인 쉬크발도 연동되어 표적을 바라보며, 쉬크발이 포착한 영상 및 표적에 대한 정보는 조종사 앞의 HUD와 계기판의 모니터에 뜬다. 다만 Ka-50모델은 말 그대로 헬멧 마운트 조준기일뿐, 시현장비(Displayer)가 아니므로 여기에 표적에 대한 정보가 뜨지는 않는다. 표적에 대한 자세한 영상정보를 확인하려면 조종사가 모니터나 HUD를 참조해야 한다]
2.2 Ka-52

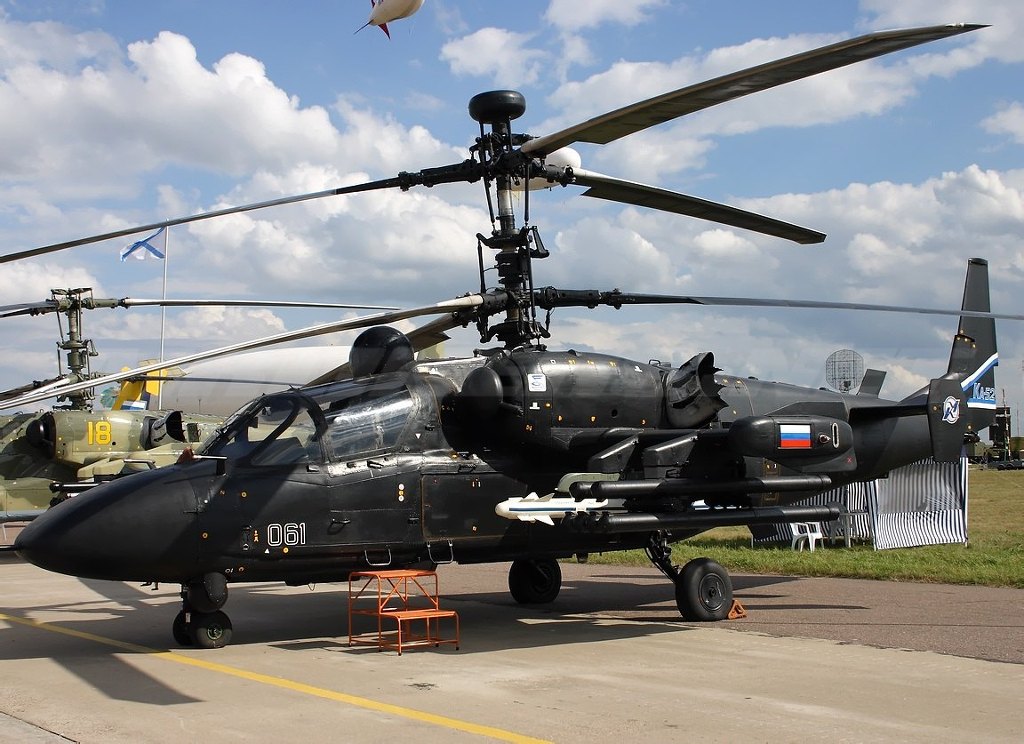

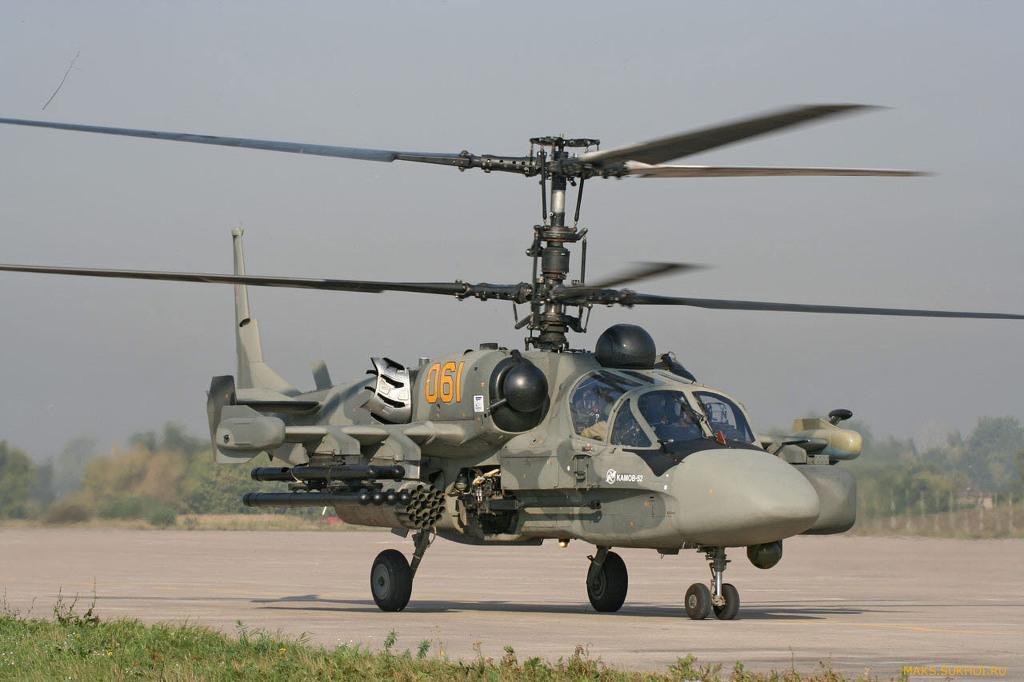

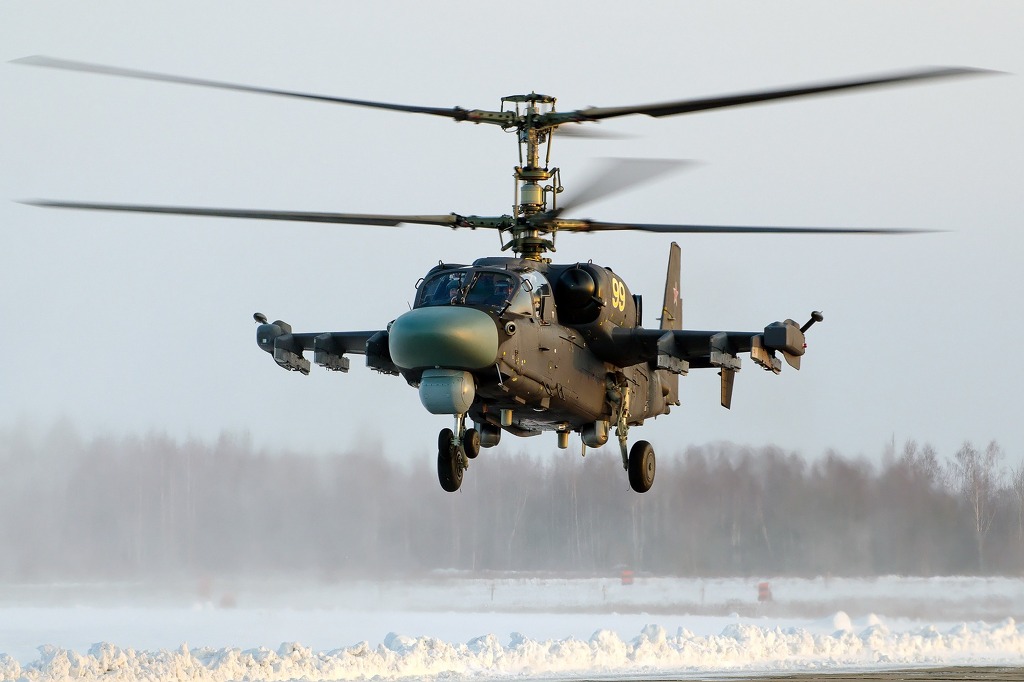

[KA-52 는 Ka-50 을 베이스로 2인승 헬기로 개량된 타입으로 병렬복좌형 공격헬기. NATO 코드명 호컴B(Hokum B). 러시아식 코드명은 앨리게이터(Alligator).라 불리운다]

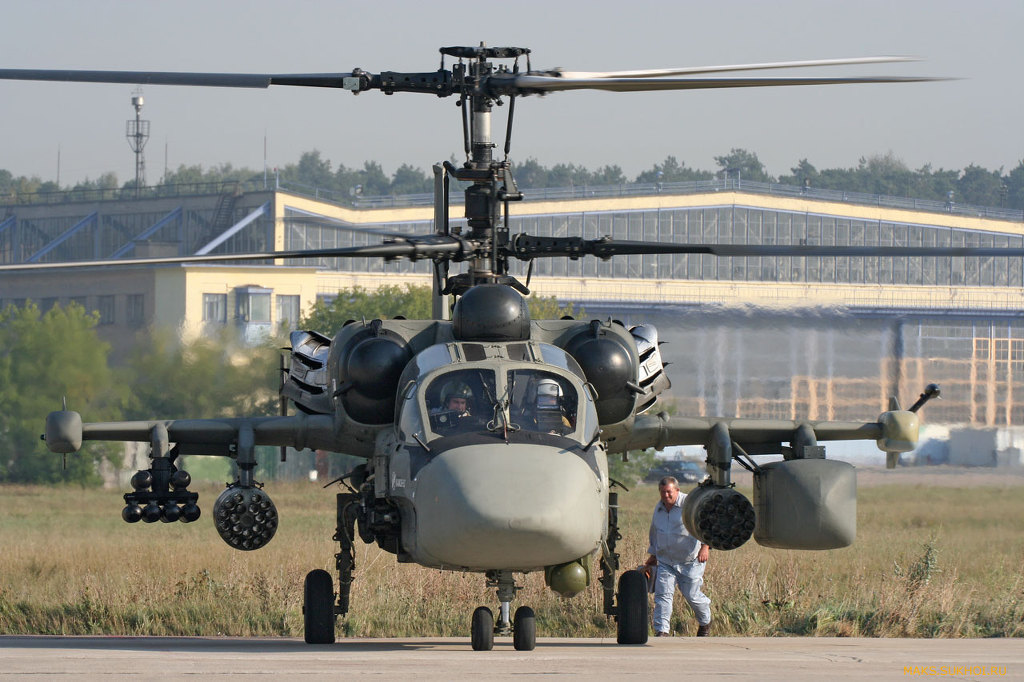

[Ka-52 는 Ka-50이 1인승으로 아무래도 조종과 공격을 효율적으로 수행하기 어려울것이라는 우려(?)로 인해 2인승으로 만든 기체이며 특이하게 옆으로 나란히 앉는 병력방식 좌석 구조를 하고 있다. KA-50호컴이 비해 장갑과 항속거리는 다소 떨어지지만 한사람이 할 일을 두사람이 나누어 하니 그만큼 효율적인 임무수행이 가능해 주로 수출용버젼으로 제시되고 있다]
[특히 Ka-52 에는 밀리파 레이더를 비롯 최신형의 AESA레이더 가지 장착이 가능하다고 알려져 있어 해상형의 경우 KH-35 같은 장거리 미사일 사용이 가능할 정도이다]
2.3 Ka-50-2 ¶
[Ka-50-2 는 터키의 차세대 공격헬기 사업에 제시된 기체로 서방쪽 공격 헬리콥터들의 주요특징인 포탑형 기관포, 직렬형 조종석등을 적용한 모델이다. 즉 Ka-50을 서방형으로 뜯어고친 모델로 Ka-52 수출형에 적용되었던 20mm 포탑형 기관포 등을 제시했으나 수주전에서 탈락함에 따라 현재는 묻혀 부활할 기미도 보이지 않는다(…). 우리 군 등에 제안하였던 것도 이 모델이다.]
3 러시아군 운용현황 ¶

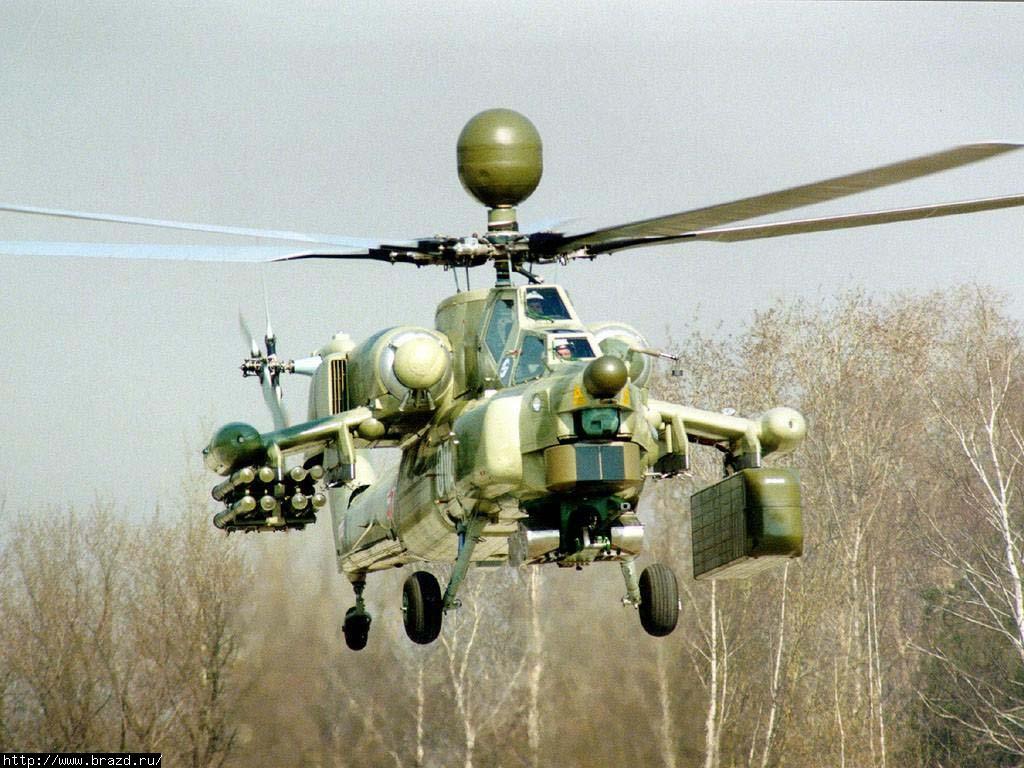

[Mi-28A 해벅과 맞붙은 러시아 차기 공격 헬리콥터 입찰경쟁에서는 카모프가 Ka-50으로 승리를 거두었으나 야간작전능력이 강하게 요구된 2차 경쟁에서는 Ka-52가 Mi-28N 나이트 해벅에게 패배하였다. 허나 Ka-50의 기동성은 매우 인상깊었기 때문에 러시아 공군에서 공수부대 지원용으로 19기를 발주해 운용 중이다. Ka-52은 30기가 발주되어 양산 중이다]
[KA-50 호컴의 경우 1980년대 초반개발에 성공 처음에는 Mi-28 하보크에 월등한 성능으로 이겨 채택되나 싶었으나 이어 야간형 타입에서는 Mi-28N 형에 패해 본격적인 양산에는 실패.. 이후 30여대만 소량으로 생산되다 소련의 붕괴로 추가주문이 없는상태에다. 따라서 제작사인 카모프사는 해외수출에 더 열을 올리는 중이다.]
2011년 6월 29일, 상트페테르부르크에서 열린 국제해상방위산업전 IMDS-2011에 접이식 로터/접이식 스터브윙이 적용된 함상형 Ka-52의 모형이 전시되었다. 이전부터 러시아군 소식통들을 통해 Ka-52의 추가양산 떡밥이 꾸준히 흘러나오던 것에 비추어 볼 때, 미스트랄급에 탑재될 함상형의 개발 및 추가양산이 점쳐지고 있다.
[Ka-50/52 시리즈는 러시아 헬기 특유의 튼튼한 설계와 뛰어난 방탄성이 기인한 설계에 최근 서방제 화기관제장비나 밀리파 레이더 그리고 서방제 무장들을 장착할수 있게 여유를 두는등 소요국가의 요구사항을 적극받아드리는 융통성을 발휘하고 있으나 워낙 아팟치의 아성이 큰지라..크게 어필하지 못하고 있다]
4 해외수출 현황
[해외수출에서는 Ka-50보다 Ka-52를 주력으로 밀고 있다. 직렬식tandem 복좌형기체인 Ka-50-2나 이스라엘제 전자장비를 도입하여 서방제 공격무기를 운용하는 버전도 있다. 터키와 한국 등 차기 공격 헬리콥터를 필요로 하는 국가들에 적극적으로 진출하고 있으나 터키에서는 망구스타에게 패했다. ]
[한국군의 경우, F-X 사업 당시의 Su-35처럼 도입가능성이 완전히 없는건 아닌데, 현재 한국은 다수의 카모프제 헬리콥터를 민/관/군 여러 분야에서 써먹고 있으며 카모프사 헬리콥터의 운용경험과 정비 노하우가 상당히 축적되어있다. 거기다 사용가능한 무장 중 아파치 헬기에 비해 더 긴 사정거리를 갖추어 북한의 저고도 방공망 밖에서 타격할 수 있는 무장도 있어 생존력면에서 더 나은 면을 보여 군관계자들이 카모프 공장을 방문해 Ka-52에 시험탑승하는 등 관심을 보인바 있다. 하지만 화력덕후 육방부가 실제로 원하는 것은 오산에 주기되어있던 AH-64 뿐이라.. 오직 아팟피 사랑!!]
5 떡밥들
5.1 러시아제 무장만 쓸 수 있어 한국군이 도입시 보유무장을 운용할 수 없다?
러시아가 한국에 제시한 Ka-52K의 기본 무장패키지는 다음과 같다.
[호컴의 쿠장운용능력은 오히려 아팟치나 서방제 헬기보다 나은편인데.. 기본형인 30밀리 기관포를 비롯 다양한 로켓무기를 사용할수 있으며 특히 대헬기 전투에 적합한 Vympel R-73(NATO: A-11 Archer) 공대공 미사일과 KBM 9K38 이글라 공대공 미사일
을 다량운용할수 있어 헬기를 이용한 대전차 임무뿐 아니라 대헬기 작전에도 매우 유용한 기체이다. 최근에는 한수더떠 이스라엘제 무장까지 운용할수 있는 폭넓은 무장운용능력을 제시하고 있다]
[ka-50의 경우 총 9톤의 다양한 공대지 공대공 무장을 탑재할수 있고 러시아 헬기답게 방탄력과 기체설계가 매우 튼튼하게 되어 있어 공격헬기로 사용하기에는 딱 안성맞춤인 기체이다]
[호컴의 경우 한국에서 이미 비슷한 기종을 운용중에 있고 강력한 타격력과 러시아제 대전차 무기나 공대동 미사일 (이글라)등도 운용중에 있으므로 딱히 호환성을 탓하기는 어렵다.(노력만 있으면 언제든 채용이 가능하다는 소리) 다만 여전히 아팟치에만 목을 빼고 있는 육군이 문제지..]
5.2 기관포가 고정식이다?

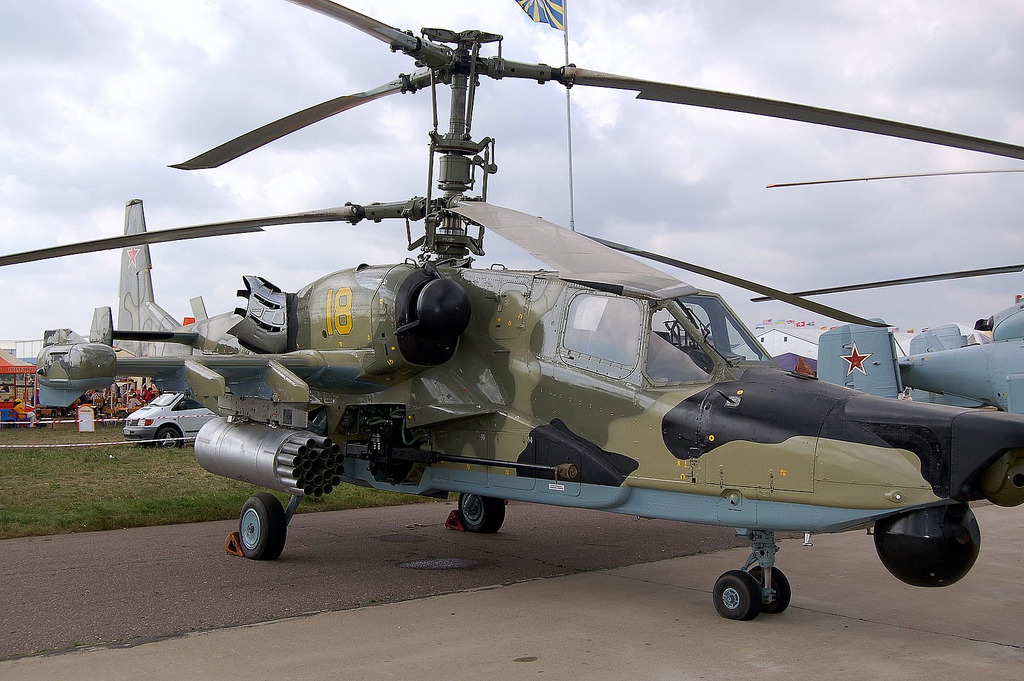

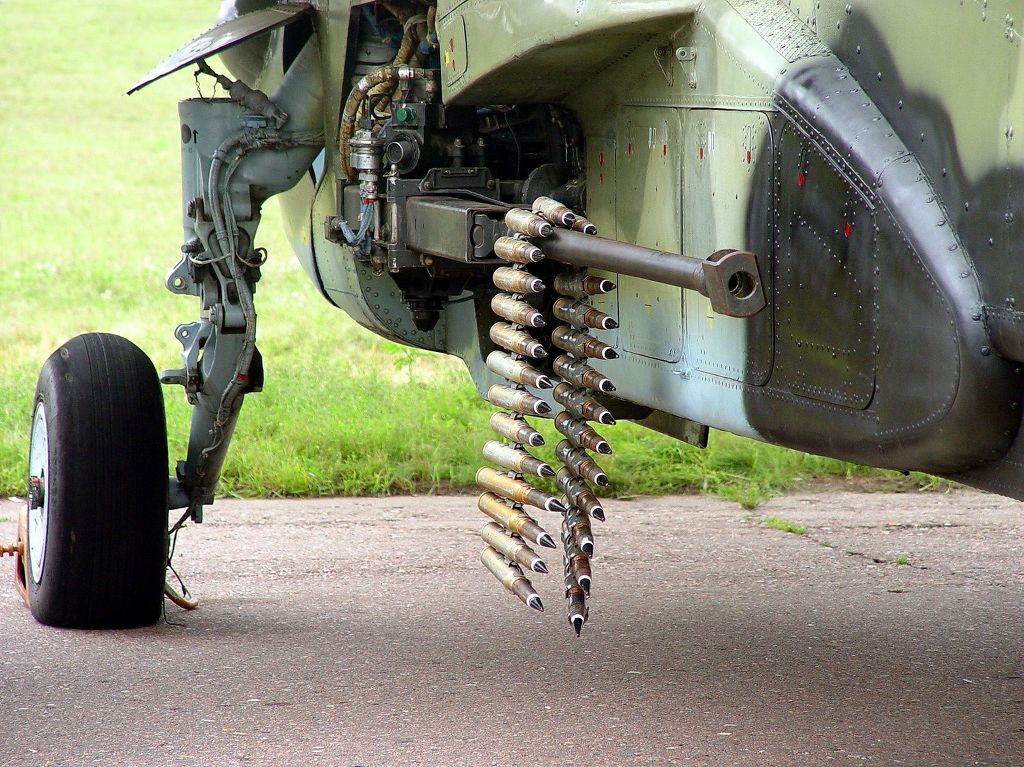

[러시아 내수형 Ka-50/52는 기관포를 기체측면에 장착한다. 이는 2A42라는 거대한 기관포[12]에서 발생하는 반동을 효과적으로 흡수하기위한 설계로서, 반동 감소, 명중률 향상, 유효사거리 증가라는 장점을 얻었지만, 기관포의 가동범위가 극단적으로 줄어들고 말았다. 따라서 기관포가 고정식이라는 말은 러시아 내수형에 있어서는 맞다고 할 수 있겠다.하지만 수출형의 경우 터렛형태로 장착할수도 있다고 한다. 호컴의 경우 2A42라는 거대한 기관포에서 오는 막강한 공격력은 큰 장점중 하나로 아팟치의 체인건보다 공격력과 잼발생율이 적은것으로 알려져 있다]
[2] 중간유도: 관성/전파지령, 종말유도: 반능동 레이저/광학. 최대속도 마하3, 사정거리 15~20km
[3] 날개 하드포인트에 장착하는 포드형 기관포이다.
[4] 러시아식 명칭은 '쵸르나야 아쿨라(Черная акула)'.
[5] 대신 정비소요는 상당하다고 한다. 때문에 카모프 측에서는 모듈 방식의 기체 형태를 만들어서 야전에서 빠른 시간내에 엔진 등 주요장비의 교체가 가능하게끔 만들었다. 그리고 딱히 경쟁상대들에 비해 정비성이 떨어지는 것도 아니다. 아파치의 예를 들자면, 이라크 전쟁에서도 보잉 사 직원이 현장까지 나가서 정비를 하는 모습을 보여주기도 했다.
[6] 블랙 샤크는 이 기동성을 발휘하여 산악지형의 체첸 인근의 반군 탄약고를 급습했다. 탄약고는 산악지형이어서 헬리콥터가 제대로 사격할만한 기동공간이 부족했고, 이에 블랙 샤크는 거의 수직에 가까운 각도에서 목표를 향해 급강하하며 로켓 사격을 하여 탄약고를 박살내버렸다.
[7] 완전히 고정되어있지 않고, 좁은 범위에서나마 가동이 가능하다. 물론 미세한 조준을 하는 수준이 고작이다.
[8] 다만 A-11 같은 단거리 공대공 미사일은 전투기에게는 매우 가벼운 무장이지만, 헬리콥터 입장에선 제법 부담이 되는 중량이기에 이 공대공 미사일을 탑재한다는 것은 그만큼 공격 헬리콥터 본연의 임무에 필요한 공대지 무장을 줄여야 한다. 이러한 이유로 미 육군 AH-64는 공대공 스팅어 미사일 탑재를 아예 하지 않는다.
[9] 단, 로켓은 좌우로는 조준이 되지 않으므로 조종사가 헬리콥터 기수를 표적과 정렬시켜주어야 한다. 대신 로켓을 장착한 파일런 자체가 위아래로 각도가 움직이므로 거리에 대해서는 자동으로 조준해준다.
[10] 추가 레이더 모듈을 로터 상부에 장착할 수도 있다. 다만 전고가 높은 동축반전 로터의 특성상 로터 상부에 큰 레이더를 얹는 것은 어려운 관계로, 상당히 작은 모듈을 장착하며 AH-64가 장착하는 롱보우 레이더의 별명 '초코파이'에 빗대어 '빅파이'라고 불리곤 한다.
[11] IIR유도. 한국에 제시된 Ka-52 무장 패키지에도 SPIKE-ER이 포함되어있다.
[12] 30×165mm 탄을 쓴다. BMP-2 보병전투차에 탑재되는 기관포를 거의 그대로 갖고 온 것으로 관통력은 3UBR8 APDS을 사용시 1.5km 밖에서 60도 경사진 25mm 압연강판을 뚫을 정도. 혹자는 이것으로 전차도 격파가능하다고 설레발을 떠는데, 못 뚫는다. 보병전투차를 파괴하는 정도야 가능하겠지만. 전차 바로 위에서 상면을 노린다면 가능하겠지만, 각종 저고도방공망이 가득한 현대전장에서 이런 기동을 하고 살아남기란...
출처 엔하키미러 싸이트 http://mirror.enha.kr/wiki/ (사진과 내용은 따로 편집했음 출처를 밝히지 않은 펌질은 사절하며 발각시 법적 제재를 가할것입니다.)
PT2에 계속
