[[사진자료]]IDF MERKAVA MK.4 자료 사진

[AFV 마니아 [이경훈]]

 아카데미의 메르카바 마크4와 같은 형식의 초기형 메르카바 4 사진

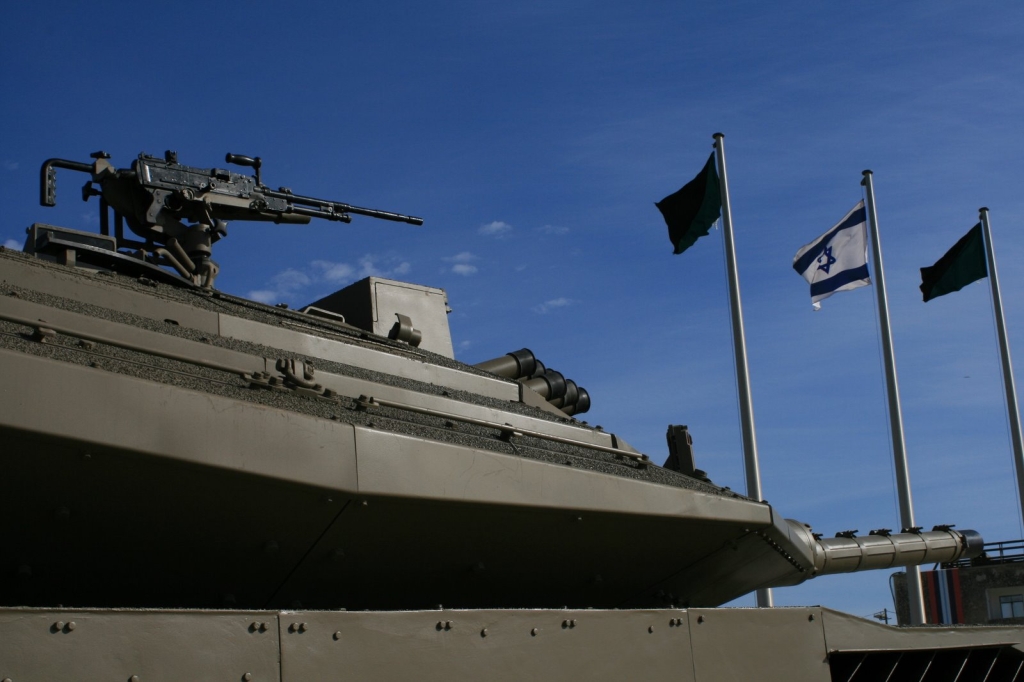

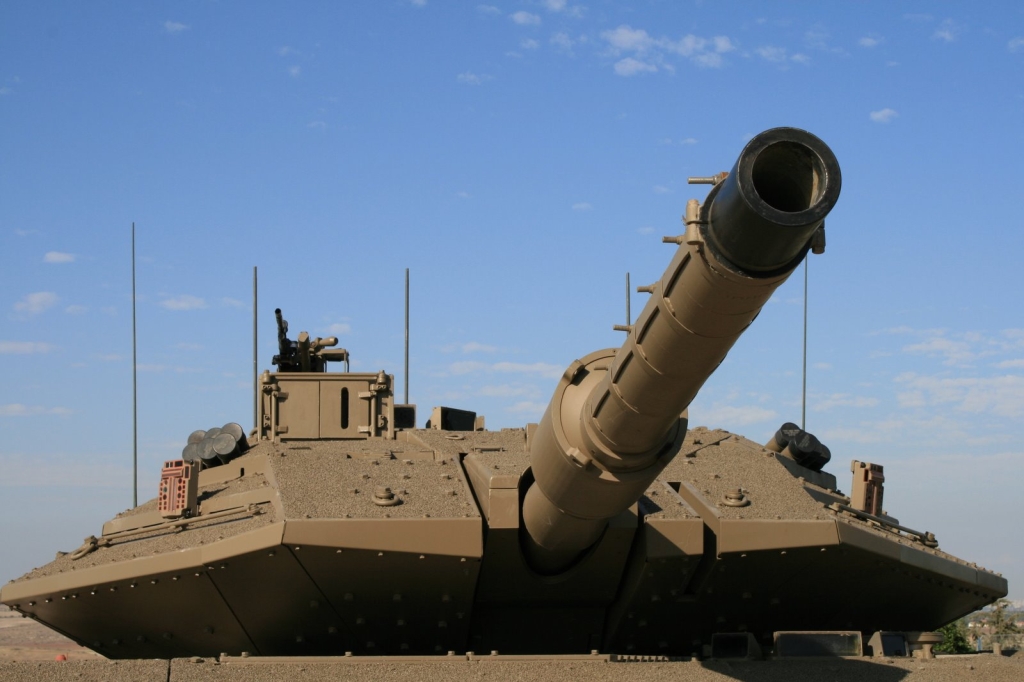

 포탑 양측 연막탄 발사기 하단부에 있는 장비가 바로 레이저경보기(LWS)의 수신기입니다.

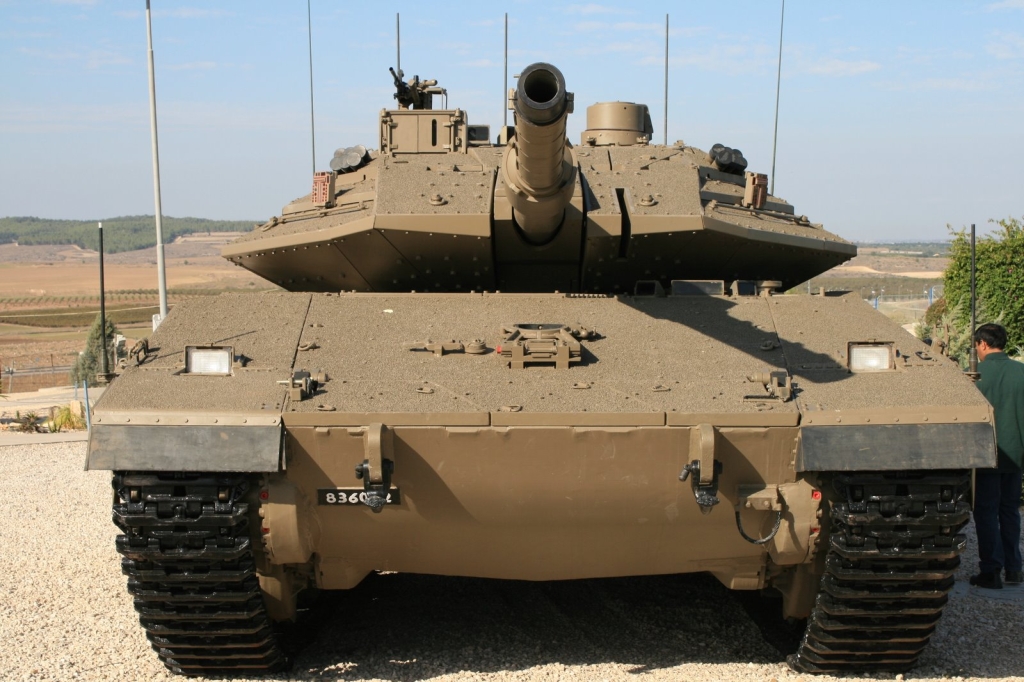

 프론트형 엔진을 채택한 이스라엘 메르카바 전차 특유의 형태를 잘 보여주는 사진

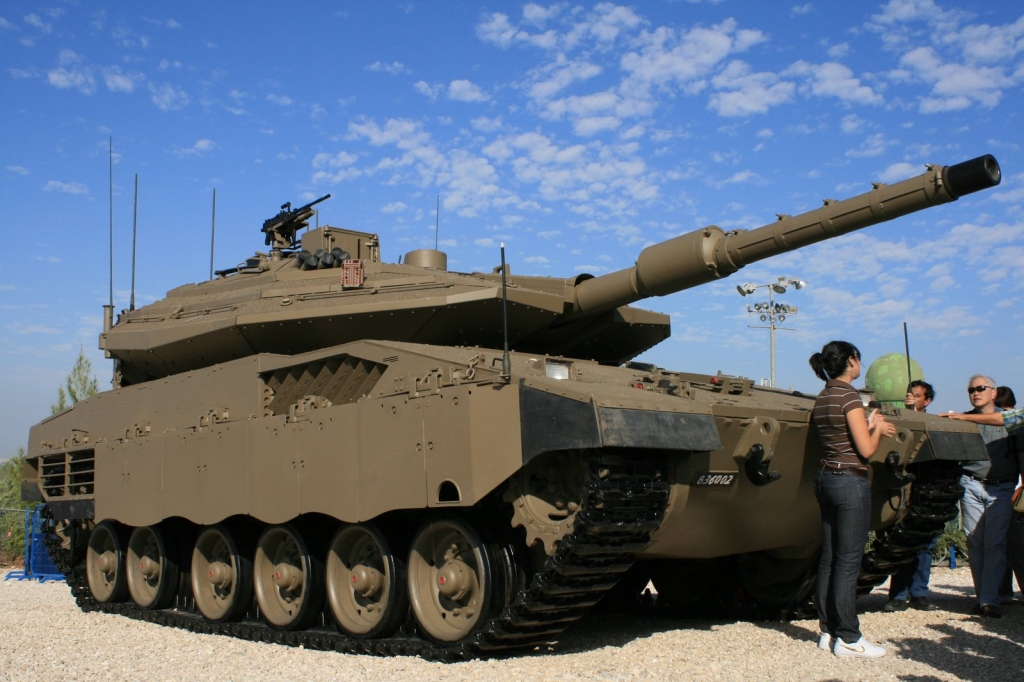

 포탑 측면 상부를 보시면 논슬립 코팅(미끄럼 방지 코팅)이 되어있고, 모래 또는 호두껍질을 잘게 빠아서 뿌려줌으로써  미끄럼 방지 코팅을 합니다.

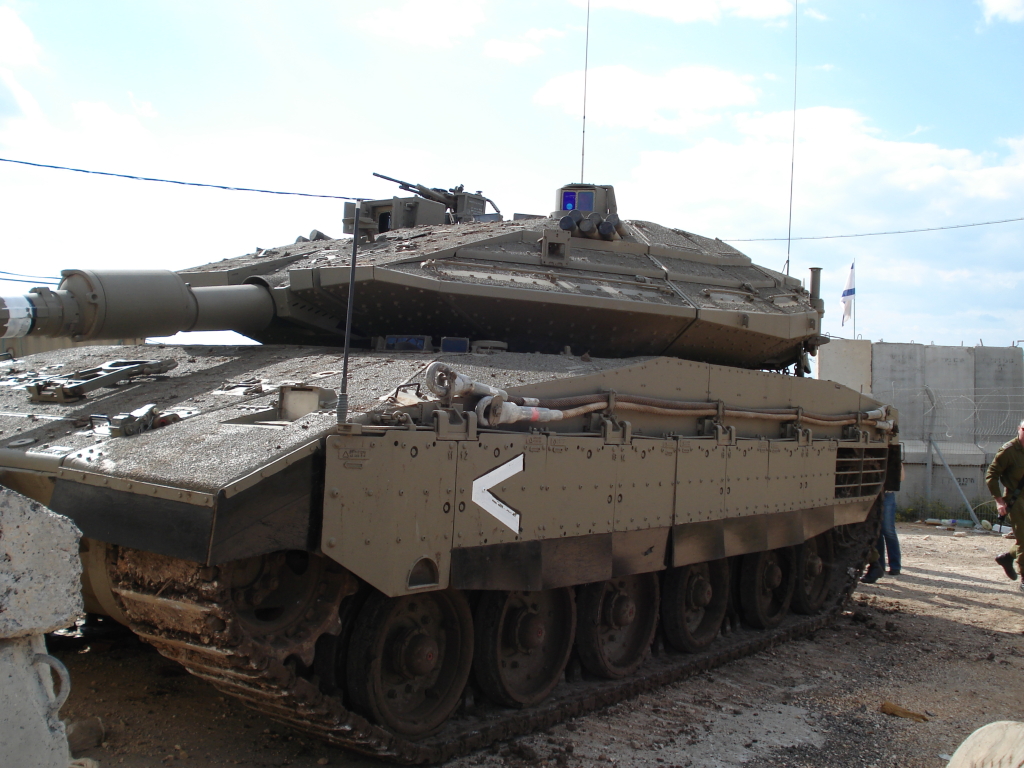

 메르카바 마크 4 정측면 사진

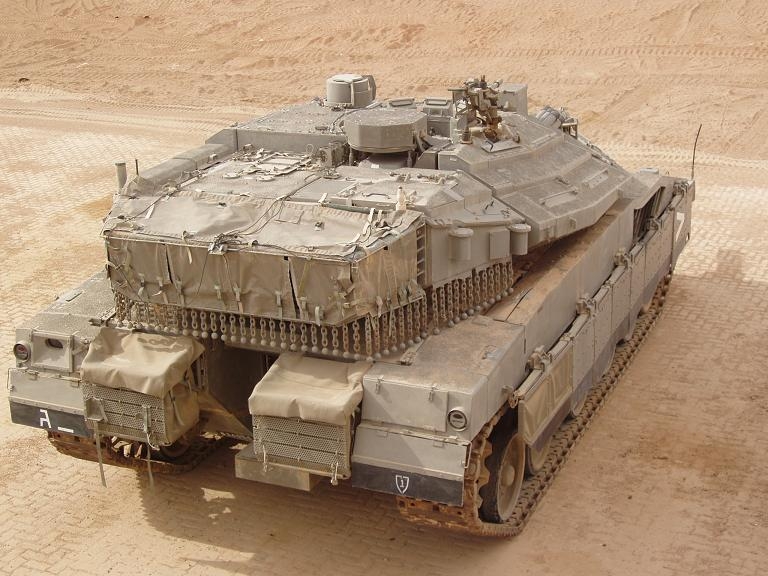

 마크 4의 후면 상부와 전체적인 디테일을 파악할 수 있는 사진

보시는 바와 같이 메르카바 마크 4 초기형 모델은 포탑 좌측에 위치한 장전수 해치가  폐지되고 두터운 장갑재로 덮여 있는 형태입니다.

그러나, 지난 2006년 여름에 발발한 2차 레바논 침공전을 치루게 되면서 이 방식은 치명적인 문제가 있다는 의견에 따라 2007년 3월 중순, 이스라엘의 텔아비브에서 개최된 저강도 분쟁 장비(LIC) 전시회에 장전수 해치의 부활 및 몇몇 문제점을 개선한 마크 4 바즈(baz) LIC 모델을 선보이고 실전배치에 들어 갔습니다.

 엔진 배기구에 철망을 덧씌운 LIC 모델의 마크4

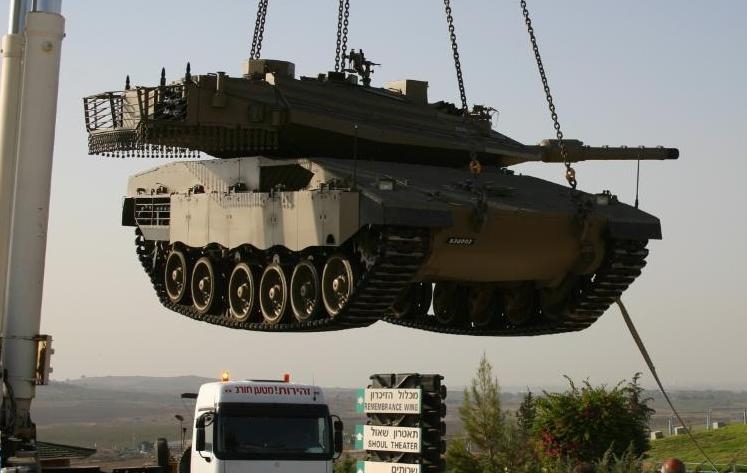

 70톤에 육박하는 육중한 몸무게를 자랑하는 마크 4를 기중기로 들어올리는 사진

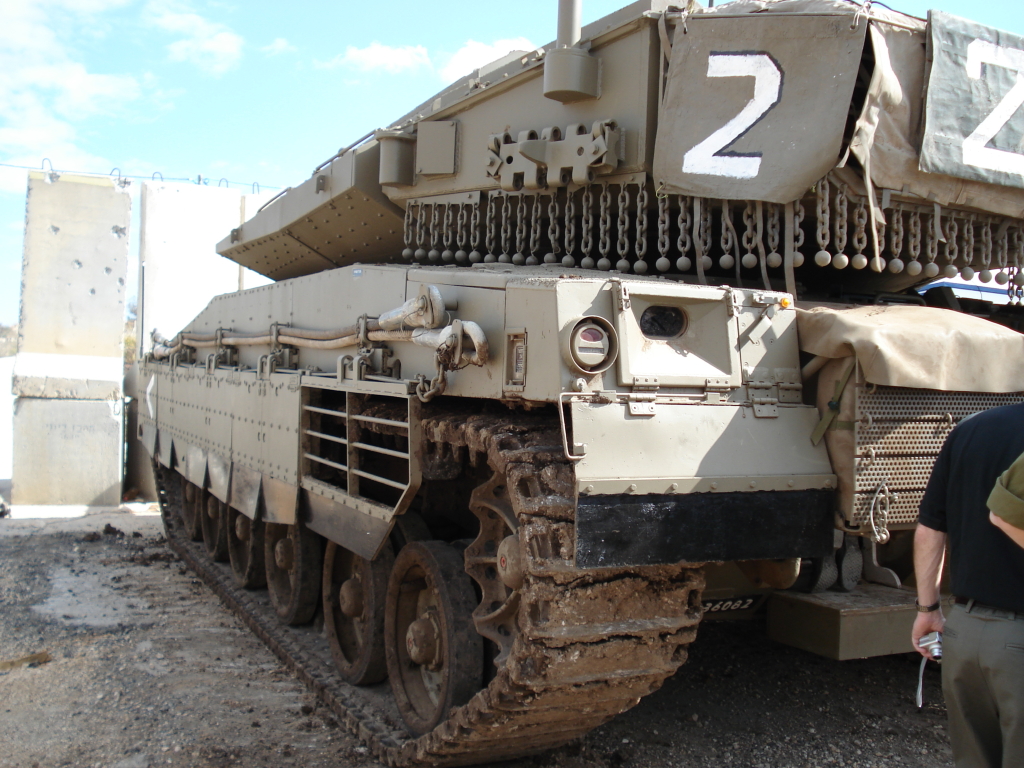

 차체 좌측의 박스에는 후방 감시카메라가 위치한 곳 입니다.

 견인용 와이어 로프의 고정 방식 및 구조를 알 수 있는 사진

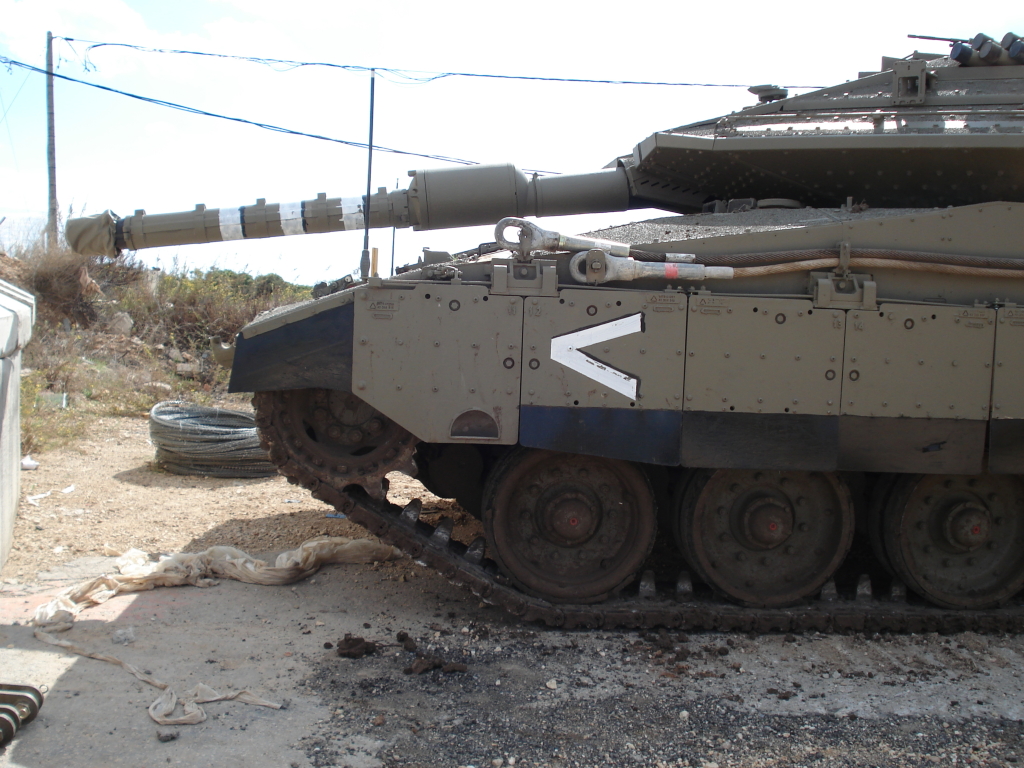

 우측 사이드 스커트의 구조 및 형태를 알 수 있는 사진

양 사이드 스커트는 복합재로 구성되어 있고, 하단부의 검은색은 고무입니다.

알라의 요술봉으로 불리우는 RPG 같은 대전차 로켓으로부터 어느 정도 방호가 가능하죠.

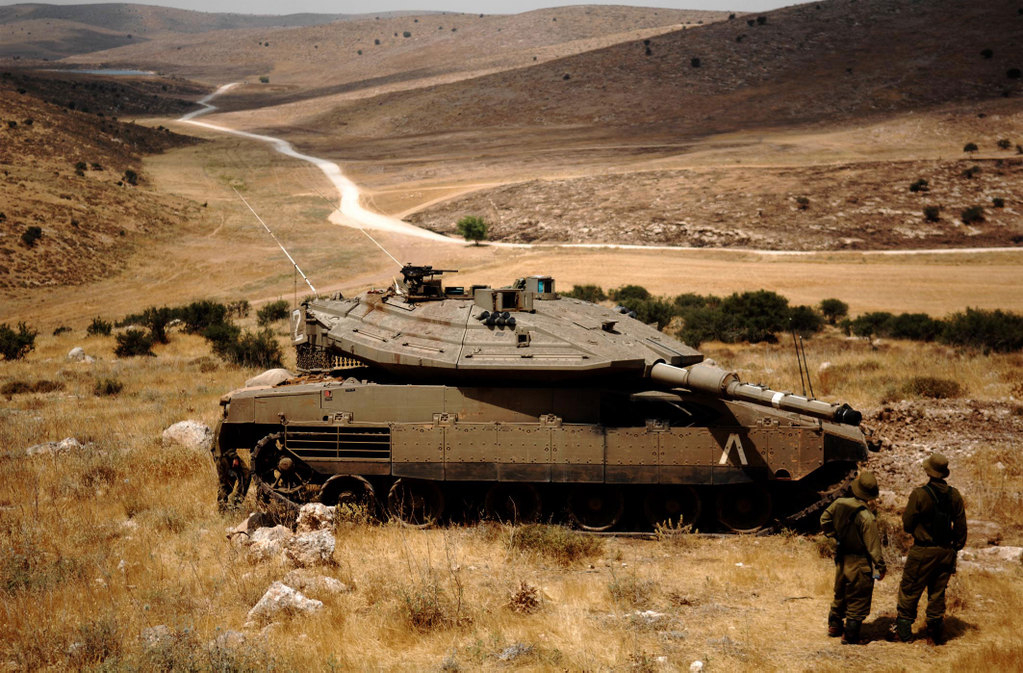

 4차 중동전의 격전지였던 헤르몬산 능선에서 촬영된 메르카바 마크4 사진

 히틀러의 후예라는 별명으로 유명한 이스라엘 기보(기계화 보병)와 마크 4의 훈련 사진

 전세계에서 유일하게 보병이 탑승할 수 있는 메르카바 전차

 좌측에 있는 분이 바로 이스라엘 메르카바 전차의 아버지라 불리우는 이스라엘리 탈(TAL) 장군입니다.

탈 장군은 이스라엘의 정예기갑부대인 7기갑여단장 출신으로 후일 그가 이끈 자국산 전차 메르카바 전차 사업부를 총괄 지휘한 수장으로 오늘의 메르카바 전차가 있게한 장본이죠.

 많은 분들이 문의하시는 메르카바 마크 4의 차내 격발식 60mm 박격포의 수납 위치를 알 수 있는 사진

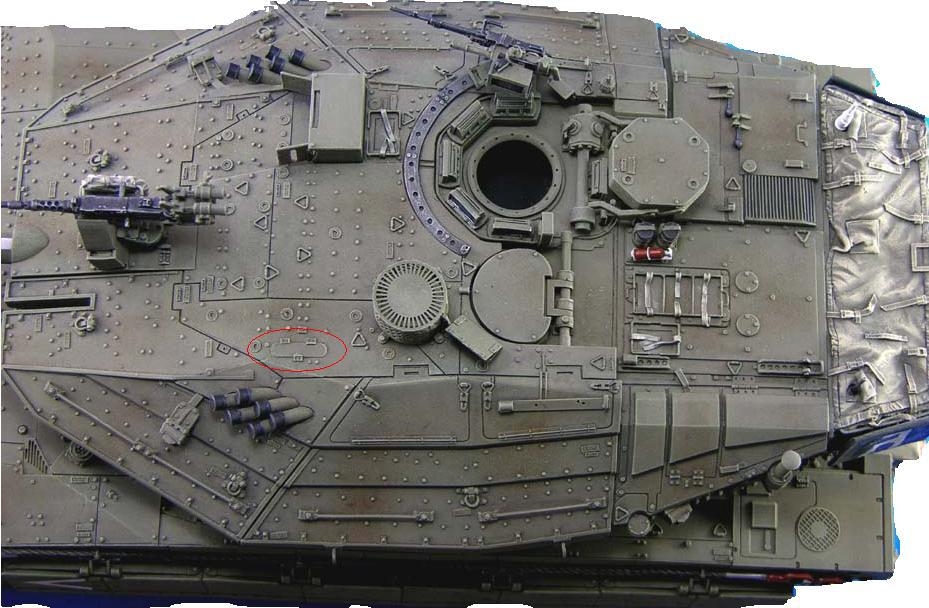

본 사진의 적색 동그라미 부분이 바로 이스라엘의 솔탐社에서 개발, 배치한 60mm 포미장전 방식의 박격포가 수납된 곳입니다.

운용은 장전수 또는 전차장이 맡아서 하고 있으며, 모든 사격절차는 전차장에 명에 의해 수행하게 됩니다.

 솔탐사의 포미장전 방식의 60mm 박격포 사진

일반적인 박격포와 달리 포구장전이 아닌, 슬라이드 방식의 포미장전으로 격발이 되는 구조입니다.

박격포는 전차에 접근하는 대전차 보병 또는 대전차 미사일 & 로켓으로 무장한 적대세력을 무력화하기 위해서 적용한 것으로 지금도 아주 요긴하게(?) 쓰고 있답니다.
