영국군 주력자주포 AS-90 (Artillery System for the 1990s)

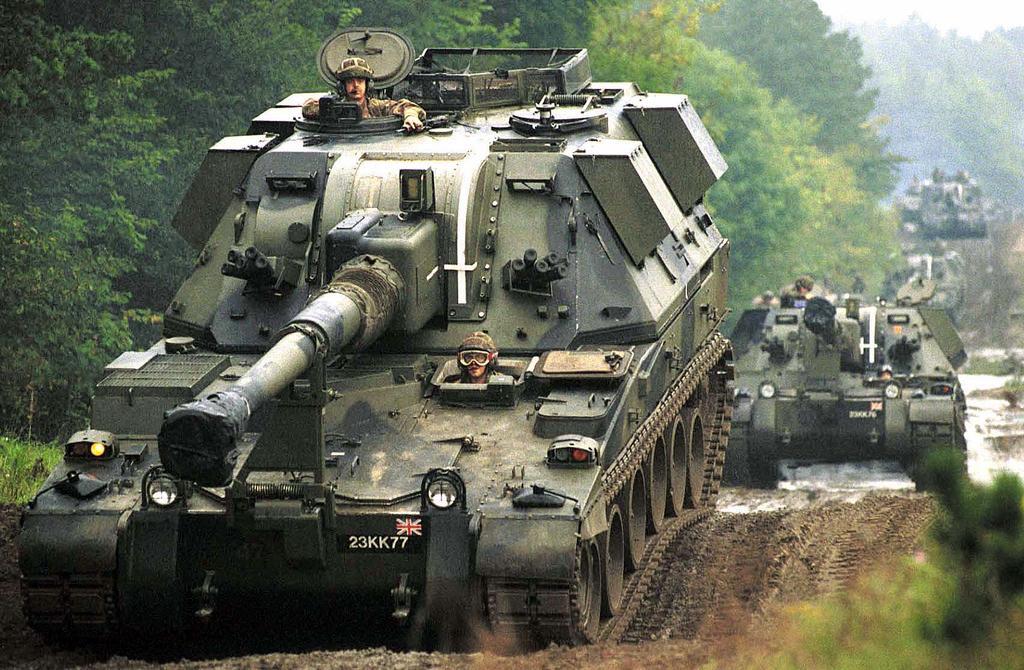

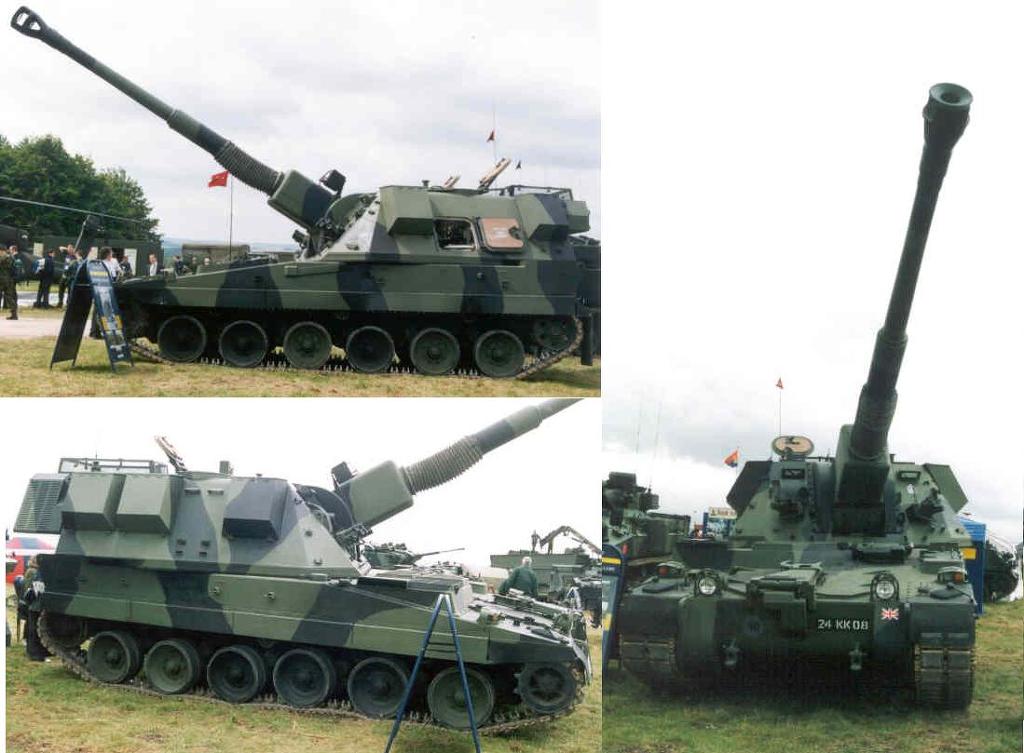

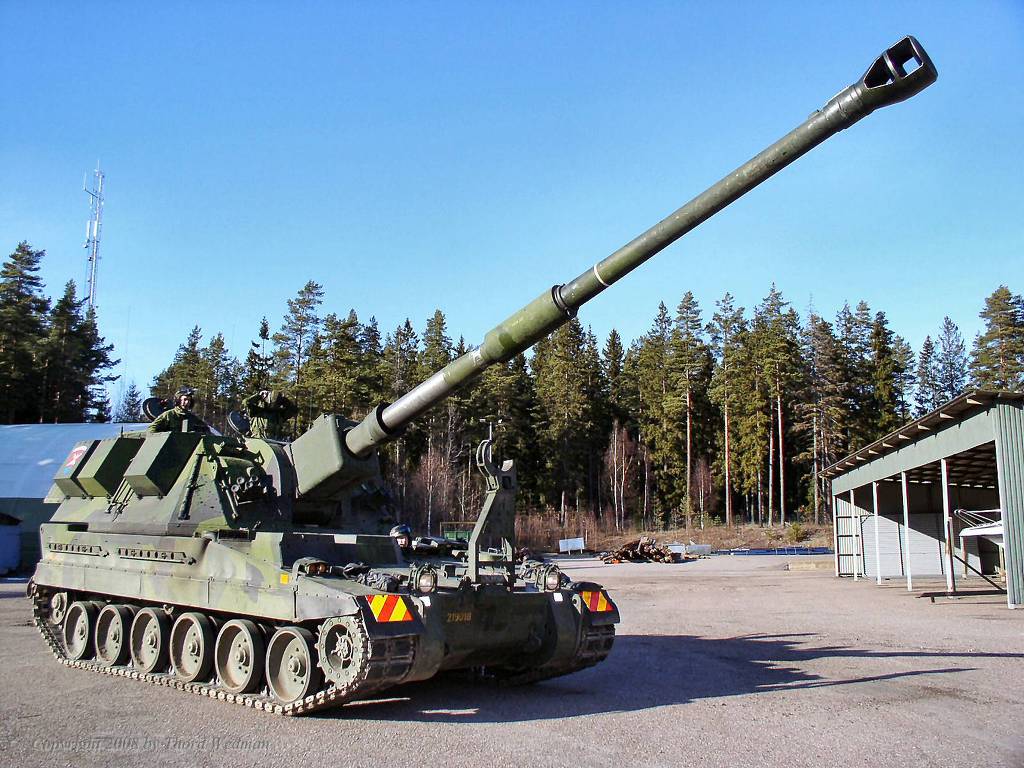

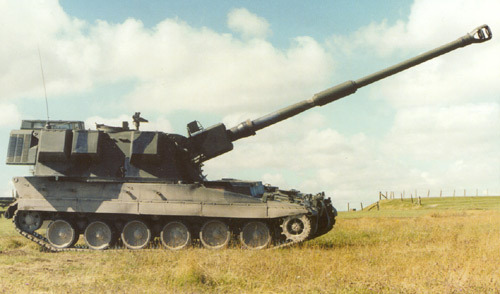

 [AS-90 (Artillery System for the 1990s)은 90년대 영국이 M109등을 대체하기 위해 만든 차세대 자주포 이다]

□ 개발배경

독일에 이어 신형자주포를 내놓은 국가로 영국을 들 수 있다. 영국은 독일보다 기갑차량의 수출물량이 많아 미국의 M109를 대체하는 시장에 관심을 기울여 왔다. 영국 VSEL사는 1980년대 중반에 구경장 39인 155mm FH-70(영국, 독일, 이탈리아가 공동개발한 견인포)포신을 탑재한 GBT 155포탑을 개발하였다.

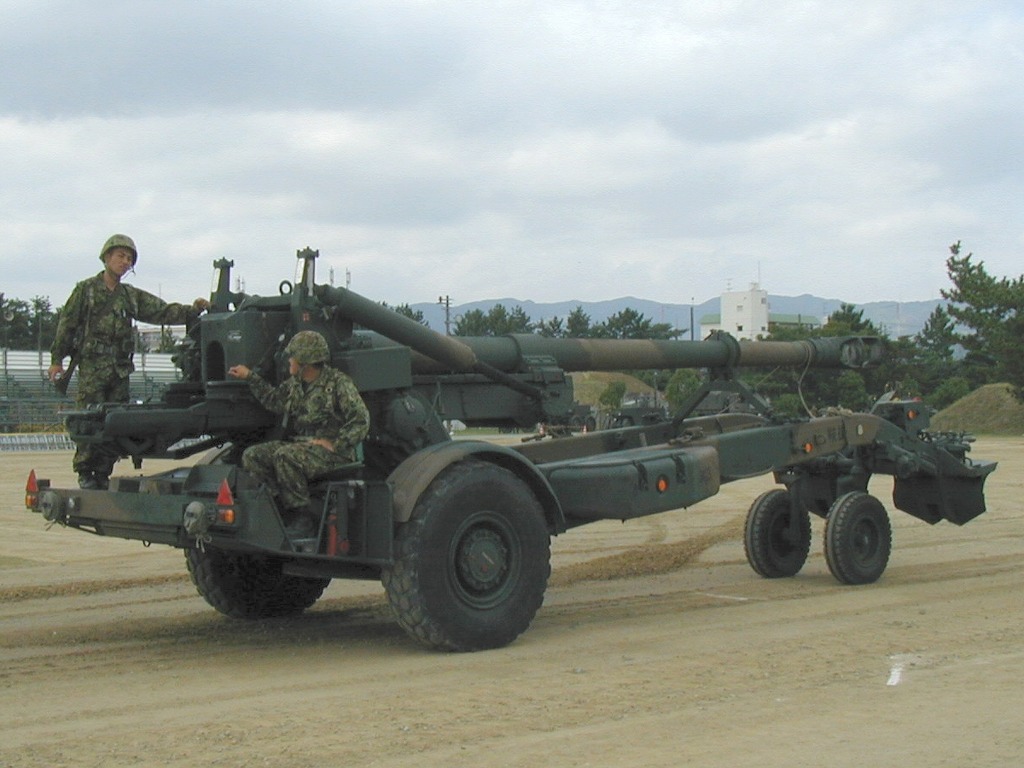

[155mm FH-70(영국, 독일, 이탈리아가 공동개발한 견인포)는 적당한 무게와 뛰어난 사거리로 1970~80년대 이름을 날리던 견인식포였으묘 AS-90은 이 포를 바탕으로 자주화시켠서 시작되었다]

이 포탑은 기존의 퇴역하는 2세대 전차에 탑재하는 방법으로서 지원 시스템이 포탑에 집중되어 대형화되고 포탄을 공급하는데 문제점이 많아 채택되지 못했다. 그래서 VSEL사는 GBT155 포탑을 기본으로 새로운 자주포인 AS-90의 개발에 착수하게 되었다.



□ 주요제원 및 성능

전투중량 45톤

톤당 출력 14.66마력

변속 기능 전진4단, 후진2단

승무원 5 명

최고 속도 55km/h

무 장 155m유탄포, 12.7mm기관총

전장/전폭/전고 9.7m/3.3m/3m

사거리 24.7km(RAP탄32km)

탄약적재량 48발

엔진/출력 VT-930 V660디젤/ 660마력

발사 속도 2발/분(최대6발/분)

항속 거리 370km



□ 특 성

ㅇ 사격통제 시스템의 발전속도에 효과적으로 신형시스템을 대체 가능한 포탑 시스템의 모듈화

ㅇ 기존 포에서 언제든지 장사정 포신으로 교체가 용이하도록 포탑 크기를 여유 있게 설계

ㅇ 차체와 포탑은 장갑강판을 용접한 구조를 채택하여 야전에서의 정비, 수리가 용이

ㅇ 자동항법 장치와 자체 측정기를 사용하여 차장이 직접 조준하여 사격 가능

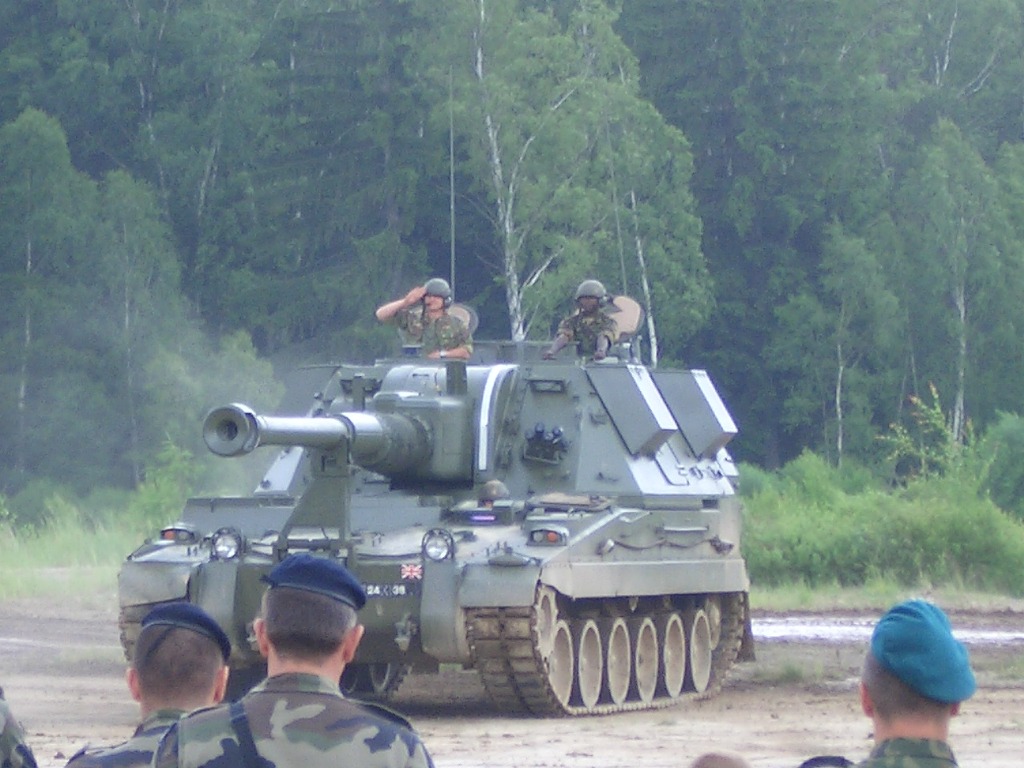

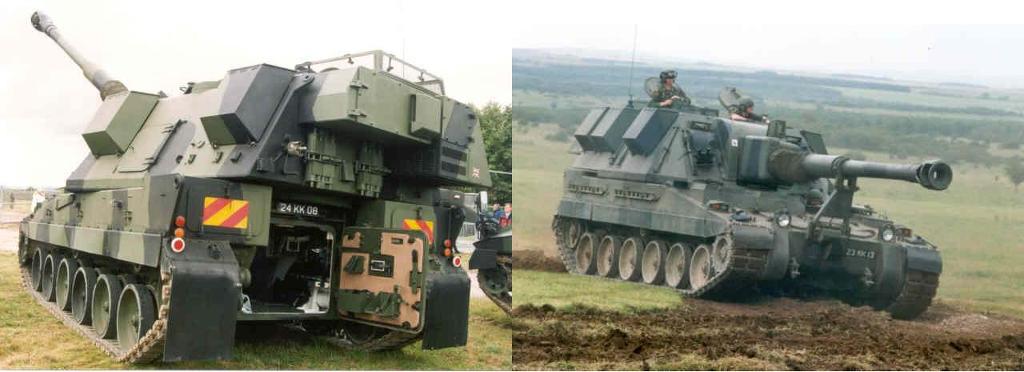

[AS-90의 장점은 사격통제 시스템의 발전속도에 효과적으로 신형시스템을 대체 가능한 포탑 시스템의 모듈화가 되어 있다는 점이다]

[또한 자동항법 장치와 자체 측정기를 사용하여 차장이 별다른 지원차랴으이 지원없이 직접 조준하여 사격 가능하다는 점이다]

ㅇ 포탄의 자동장전 및 포탑의 전주 선회가 가능하고 부양각은 -5도∼+70도

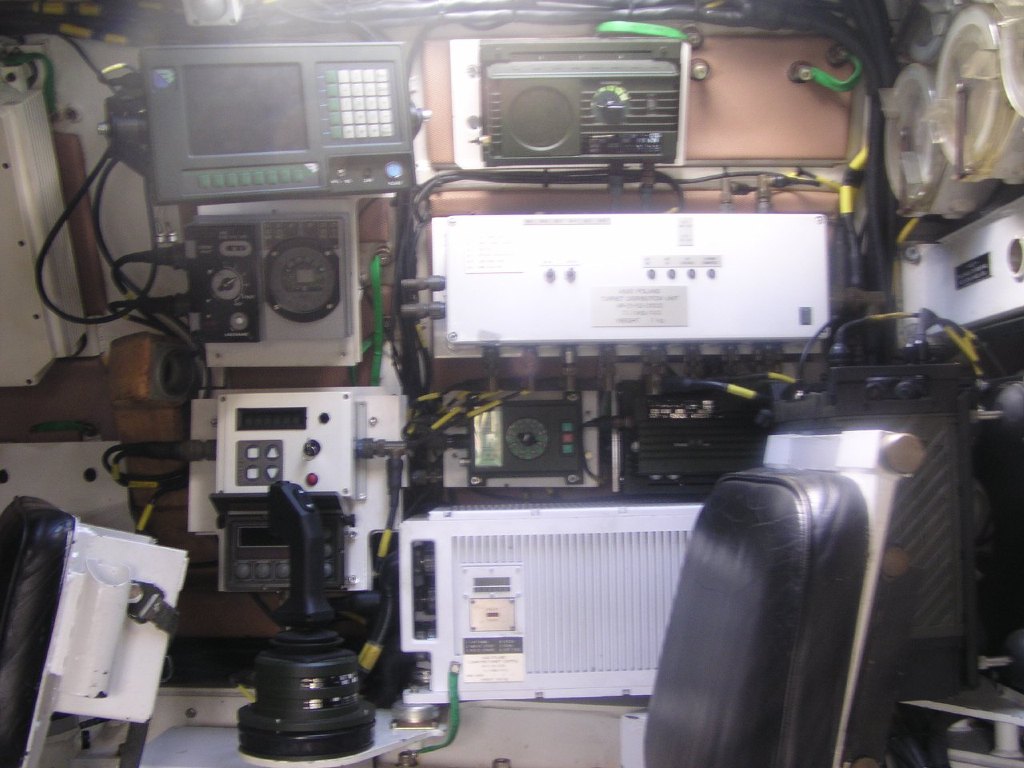

ㅇ 전자광학 조준시스템으로 주야간 직접 사격시 사용되는 직접사격 조준기 장착

ㅇ 간접사격시 조준선 정렬기능과 목표물 측정기능을 제공하는 전자식 고각 및 방위각 조정기 장착

ㅇ 장갑은 전용접 구조와 강철제 구조로 되어 있어 7.62mm 탄환이나 14.5mm 장갑관통탄의 피격에견딜 수 있으며 152mm포탄의 파편에 보호

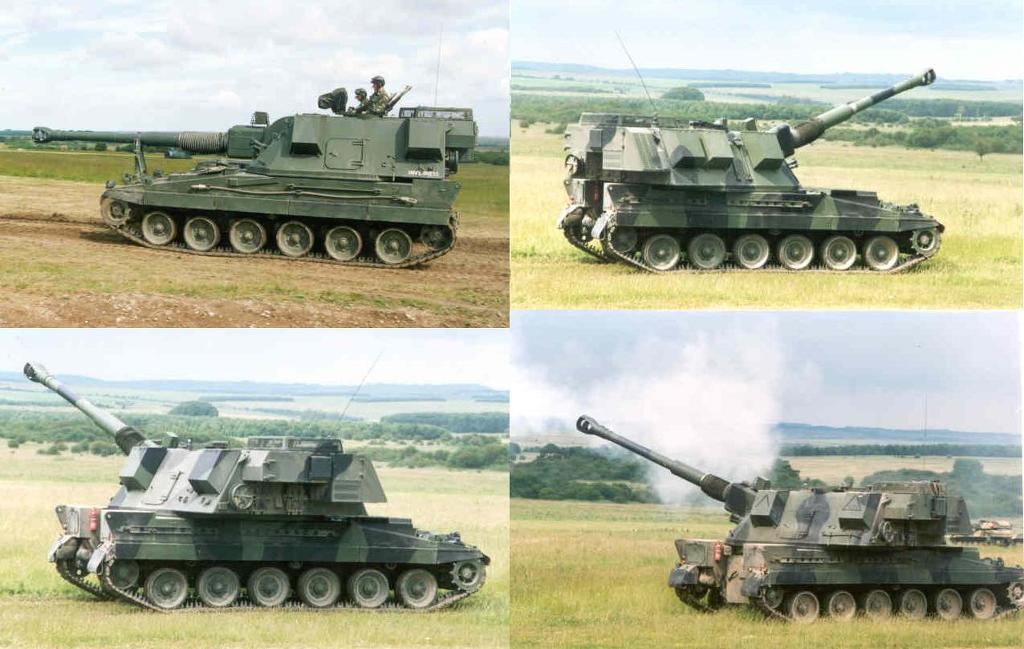

[AS-90의 설계이념은 그동안 1960년대 설계에 멈추어있던 자주포 분야에서 매우 혁신적이였다]

ㅇ 할론 소화장비를 갖추고 있으며 필터링 시스템에 의해 화생방 방호

ㅇ 사거리 연장형 포신(52구경)은 기존의 반동 경감장치와 발연 추출장치 및 포이 수평장치를 사용하고 있으며 40km까지 사격이 가능



□ 참고사항



[AS-90은 초기에는 예산문제로 32구경의 포신을 이용하여 사거리가 30킬로를 넘지못했으나 장기적으로는 52구경의 장포신을 채용할 예정이였다 이를 이용하면 현대자주포의 기본사거리인 40킬로를 넘게된다]

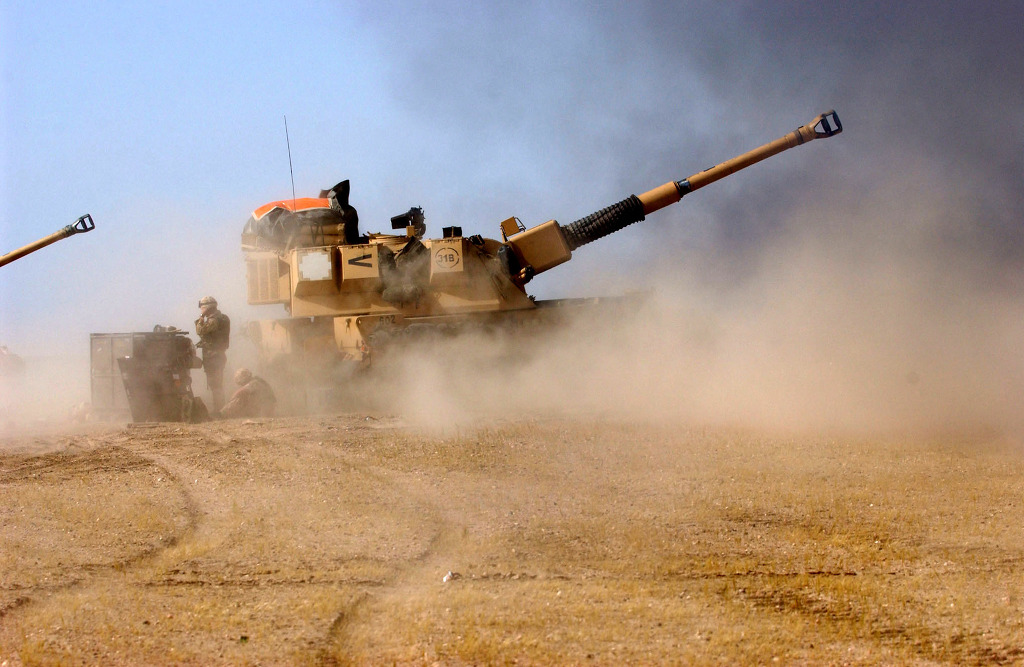

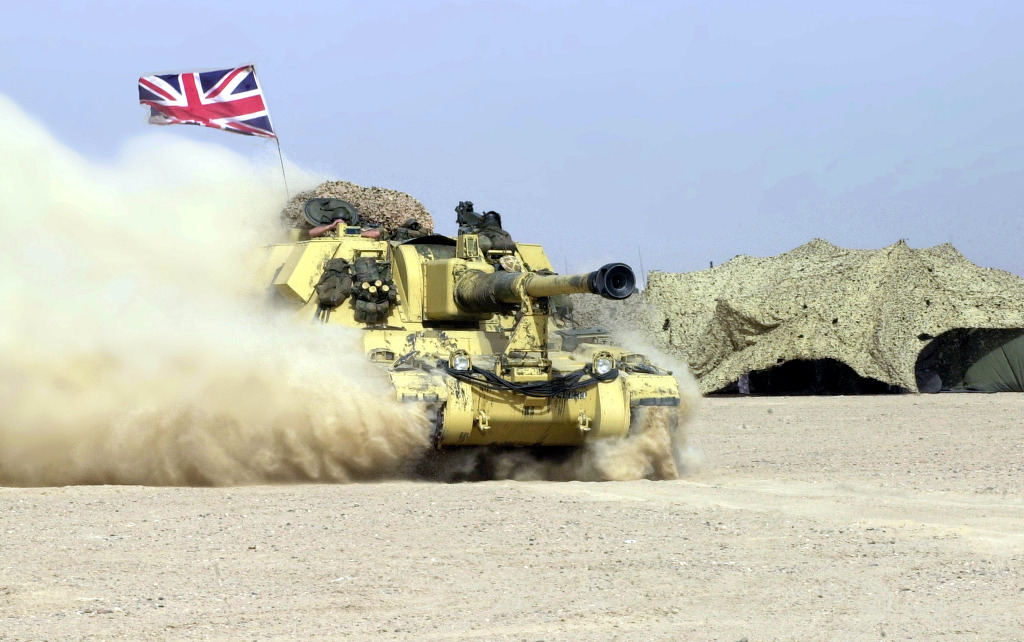

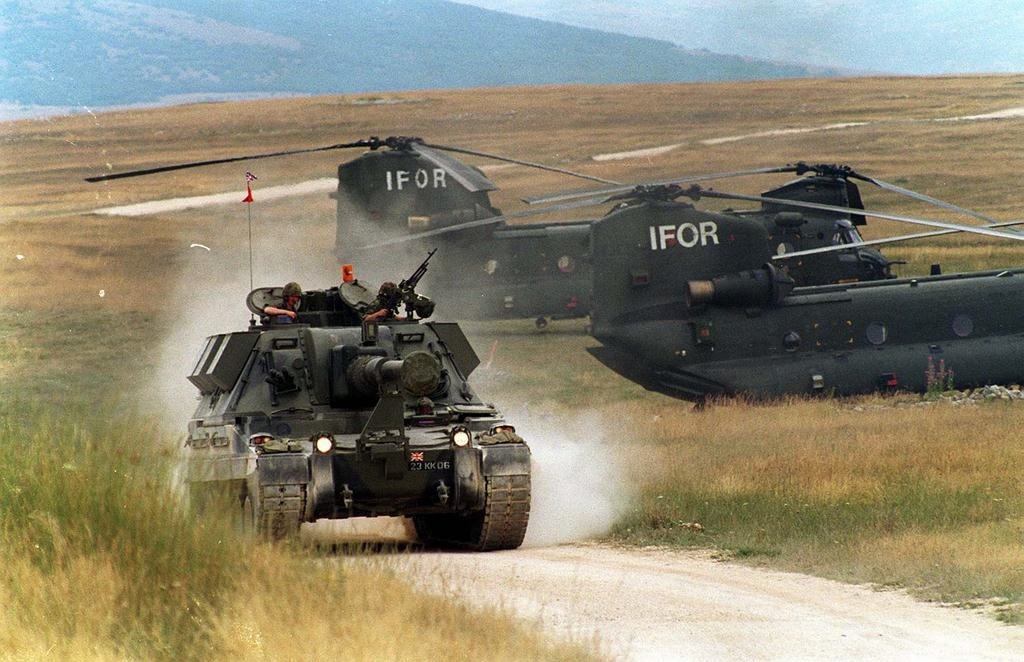

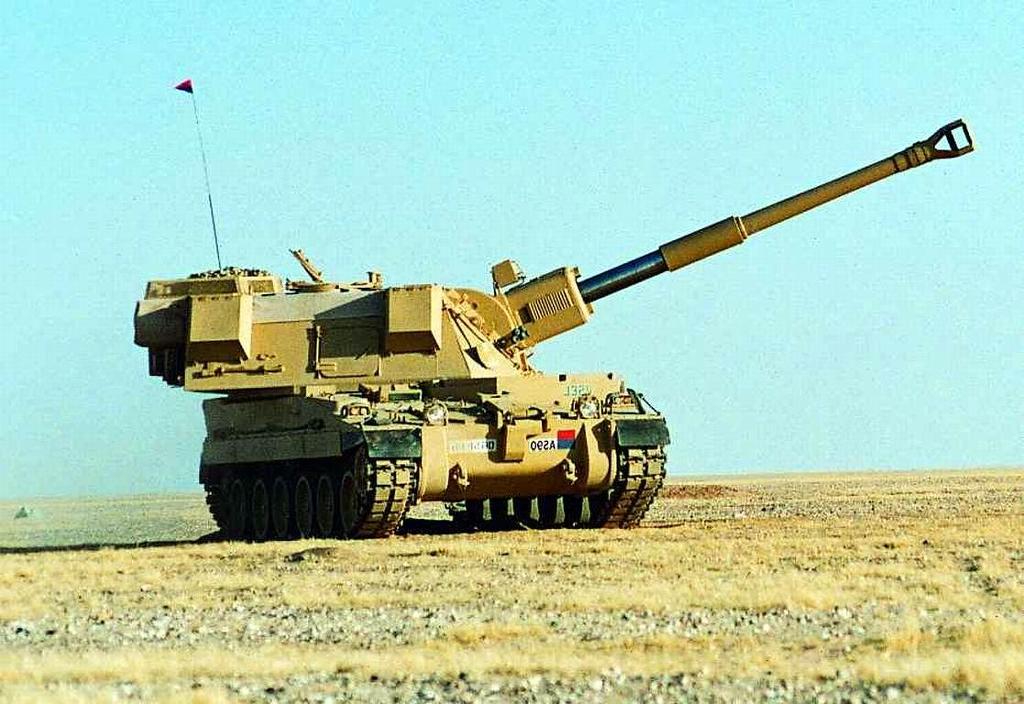

AS-90자주포는 영국 육군이 229문을 인수하였고, 걸프전에 최초로 투입되어 사막환경의 모래와고온에서 작전성능을 인정받았으며 보스니아 내전에도 투입된 바 있다. 중동 국가와 동남아 국가를 상대로 수출을 기대하고 있으나 독일의 경우처럼 대량생산으로 이어지지 못해 수출 가격 역시 높다. 또한 장포신인 52구경 포가 차세대 자주포로 각광 받고 있어 39구경으로는 수출시장에서 인기를 얻지 못하고 있으며, 최근 구경장 52로 교체한 개량형을 내놓았으나 아직까지 채택한 국가는 없다.

출처: 대한민국 합동참모본부

영국이 야심차게 개발한 AS-90 자주포 (Artillery System for the 1990s)



영국군의 신형 자주포이다. 21세기 주력 자주포로 운용될 전망이지만 본래 신형자주포로서 개발된 것은 아니다. 1980년대 영국의 VSEL사에서 기존의 노후화된 전차 차체에 부착하여 자주포로서 활용하기 위해 GBT155라는 39구경장 155mm신형 포탑을 개발하였다. 그러나 차체와의 유기적인 상관관계를 고려하지 않고 개발되어 여러 가지 문제점이 노출되었고, 따라서 VSEL사는 포탑을 바탕으로 새로운 자주포를 개발하게 된다. 이것이 AS90 "브레이브 하트 (Braveheart)" 자주포이다. 포탑의 개발 초기부터 최고수준의 기술을 적용한 관계로 우수한 지원 시스템을 보유하고 있다.

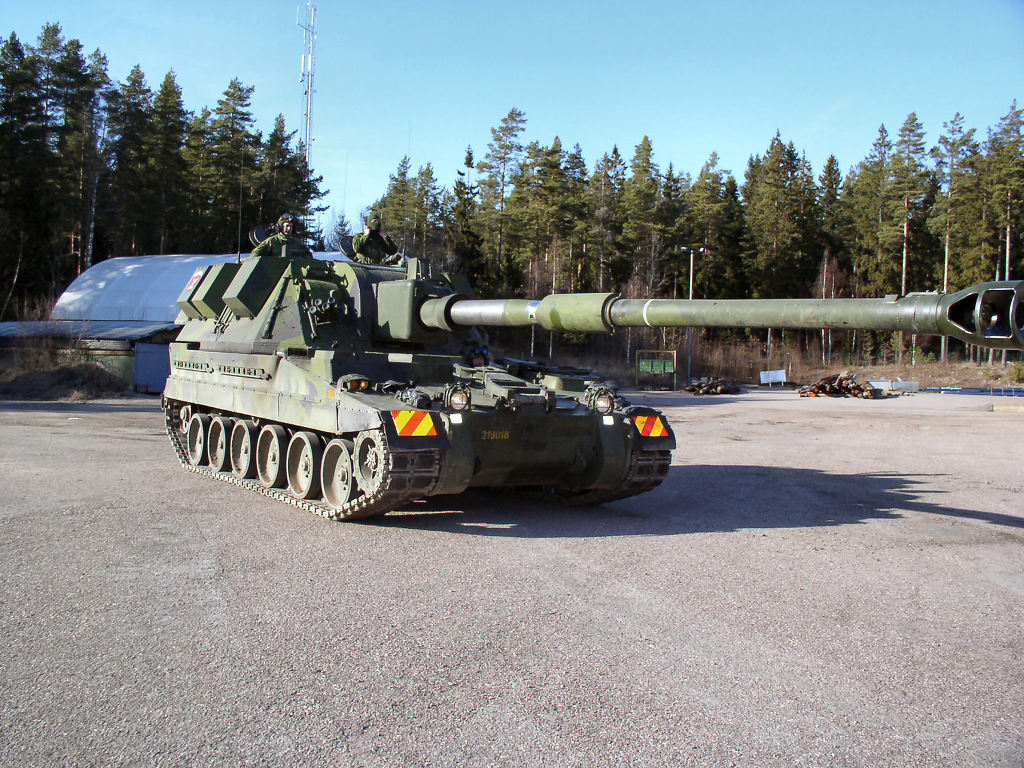

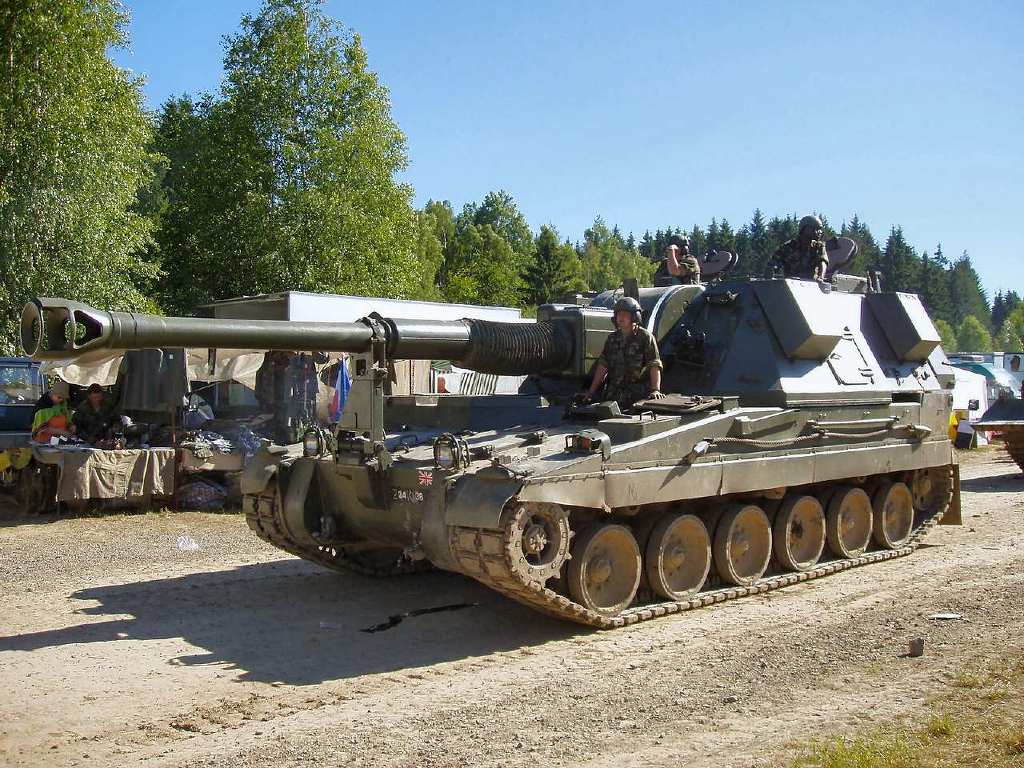

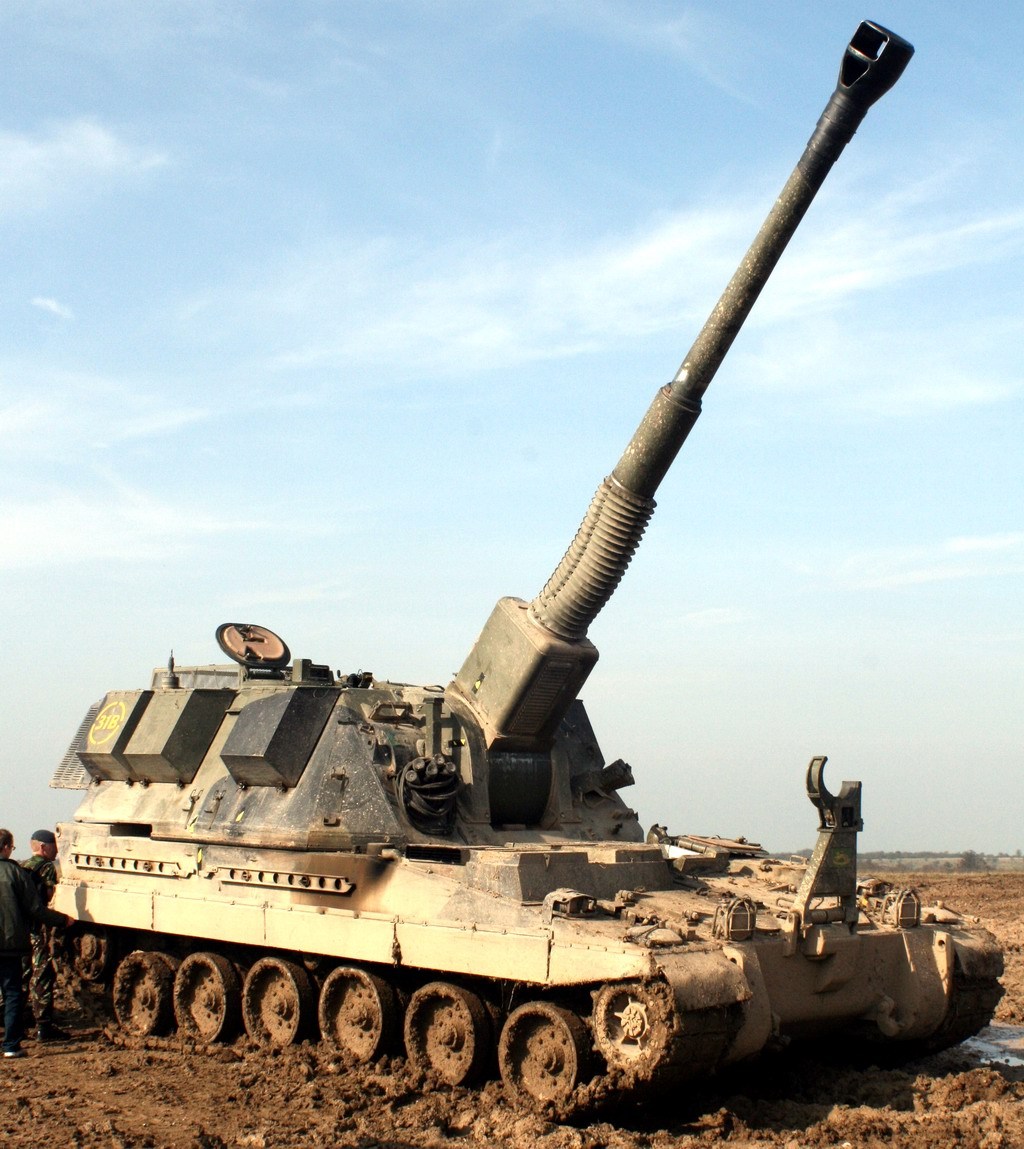

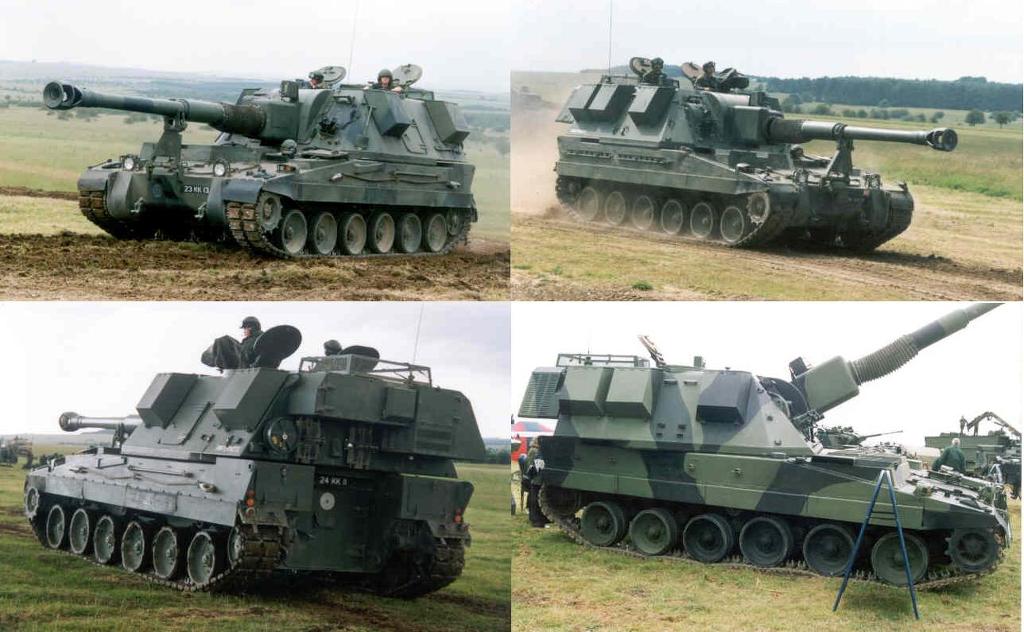

[AS90은 포탑 개발당시 39구경장 155mm 주포를 장착하고 있었으나 본래 설계에 있어 여유를 두고 제작되었기 때문에 52구경장 155mm 주포로 교체가 가능하며 실제로 영국군은 기존 배치된 AS90을 52구경장 주포로 교체하는 계획을 가지고 있었다. 이 프로젝트는 하지만 예산문제로 결국 백지화되었다]

AS90은 포탑 개발당시 39구경장 155mm 주포를 장착하고 있었으나 본래 설계에 있어 여유를 두고 제작되었기 때문에 52구경장 155mm 주포로 교체가 가능하며 실제로 영국군은 기존 배치된 AS90을 52구경장 주포로 교체하는 계획을 가지고 있다. AS90은 자동장전장치, 자동항법장치, 자동자세측정기 등을 갖추고 있어 우수한 사격성능을 가지고 있으며, 최초 10초간 3발, 이후 분당 6발의 속도로 사격이 가능하다. 사격거리는 24.7km에 이른다.

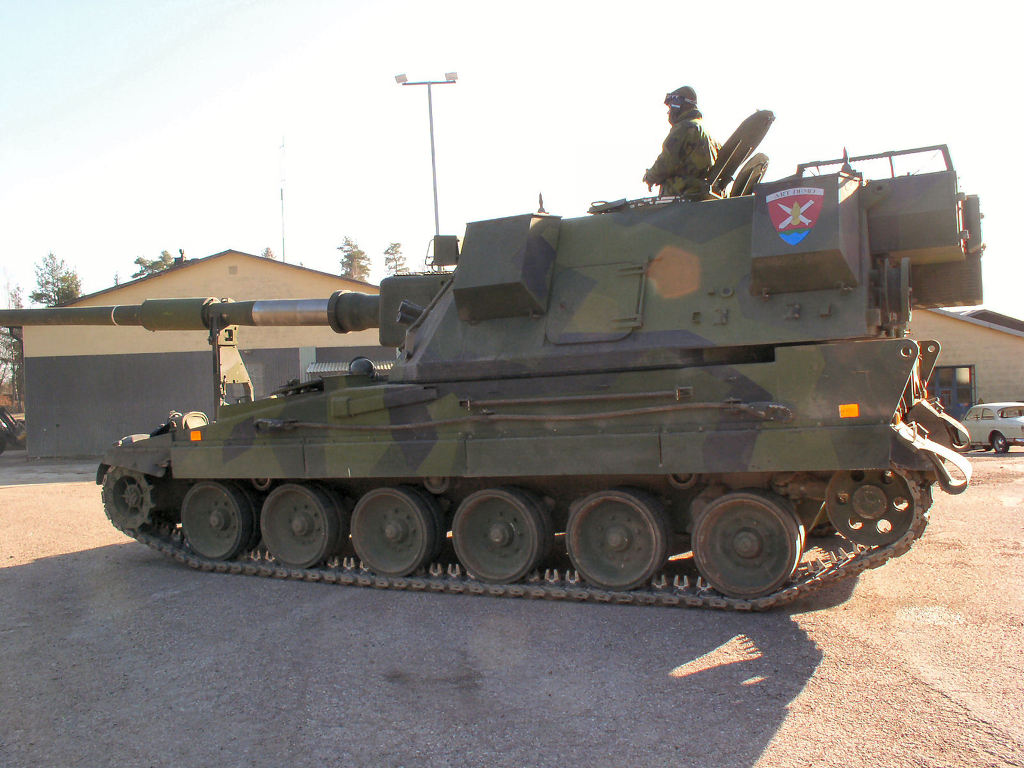

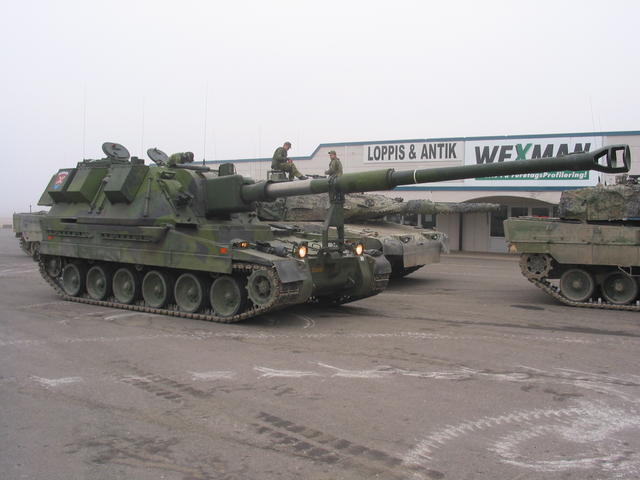

[52구경장을 가진 AS-90은 브레이브하트 라는 명칭으로 불리울 예정이였나 영국의 예산부족즈로 모두 백지화 되게 된다. 이는 세계 최고 레벨의 될뻔한 자주포가 범작으로 내려앉는 순간이였다]

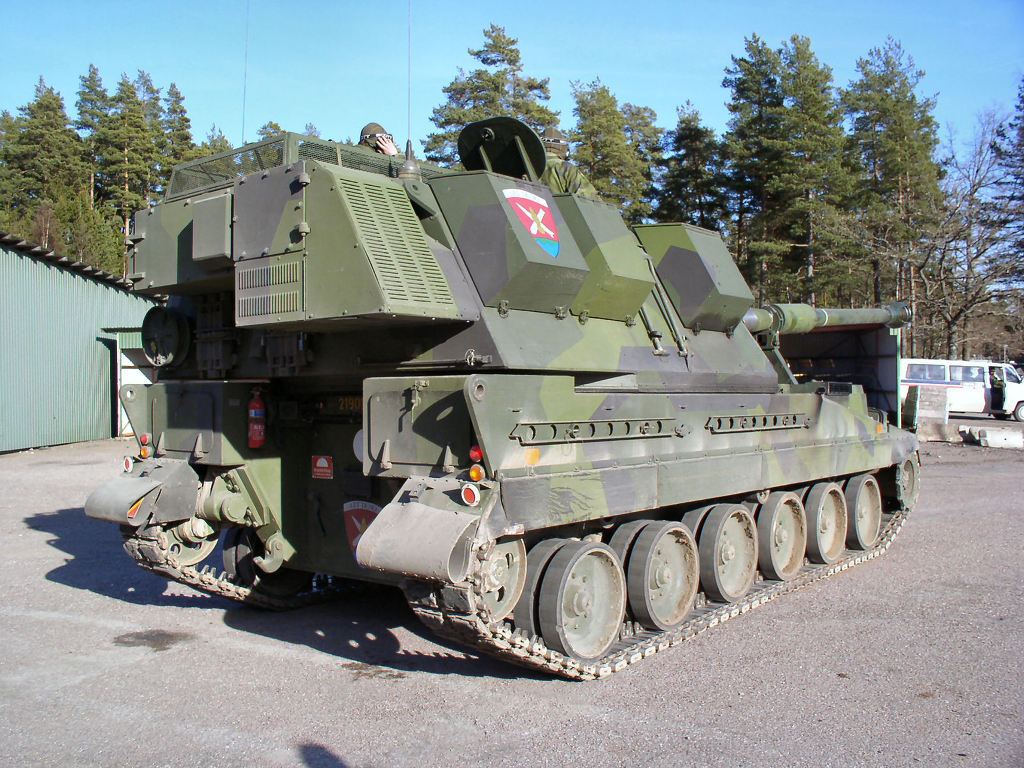

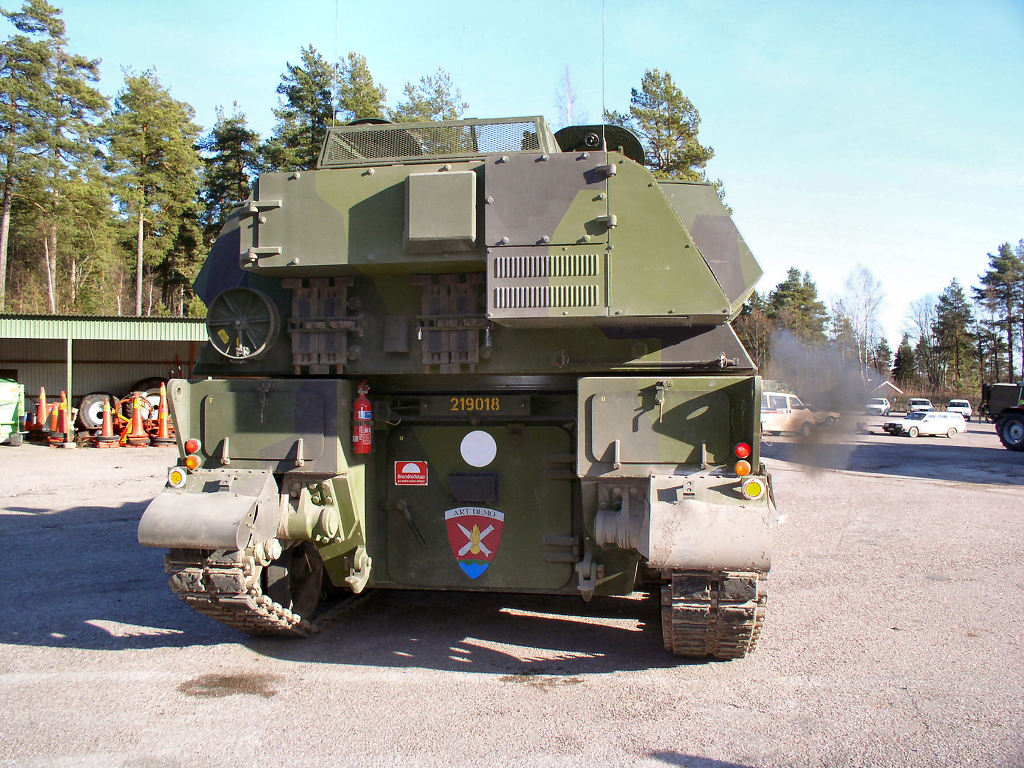

AS90은 보스니아 내전, 걸프전 등에서 우수한 성능을 입증하였다. 그러나 높은 가격과 필요이상으로 우수한 성능으로 인해 채용국가는 현재 영국군을 제외하고는 폴란드와 스웨덴이 계획만을 가지고 있을 뿐이다. 영국에서도 군비삭감으로 인해 당초 예상보다 훨씬 적은 대수만이 운용될 것이지만 그 높은 성능으로 인해 21세기 주력 자주포로 활용될 전망이다. (* 역주 군비축소로 영국군이 이를 포기 현재는 백지화되었다)

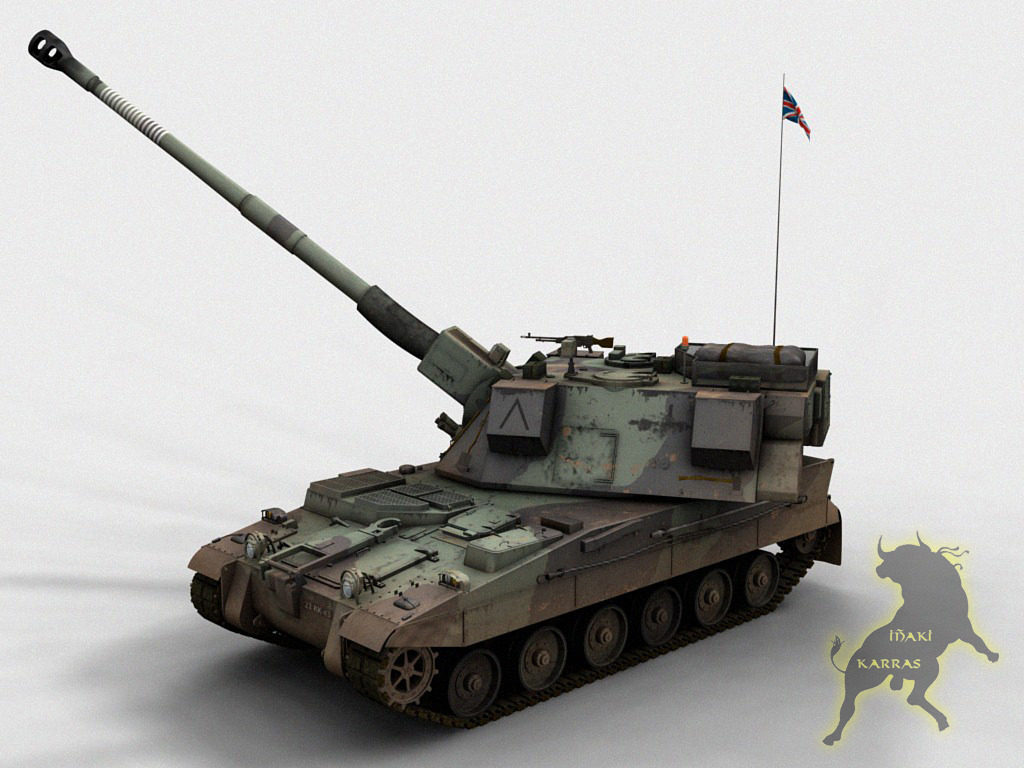

AS-90 의 개량형 브레이브하트 (Braveheart) 자주포

AS-90 브레이브하트는 92년 배치된 영국의 자주포로 BAE랜드 시스템에 의해 제작되었다.

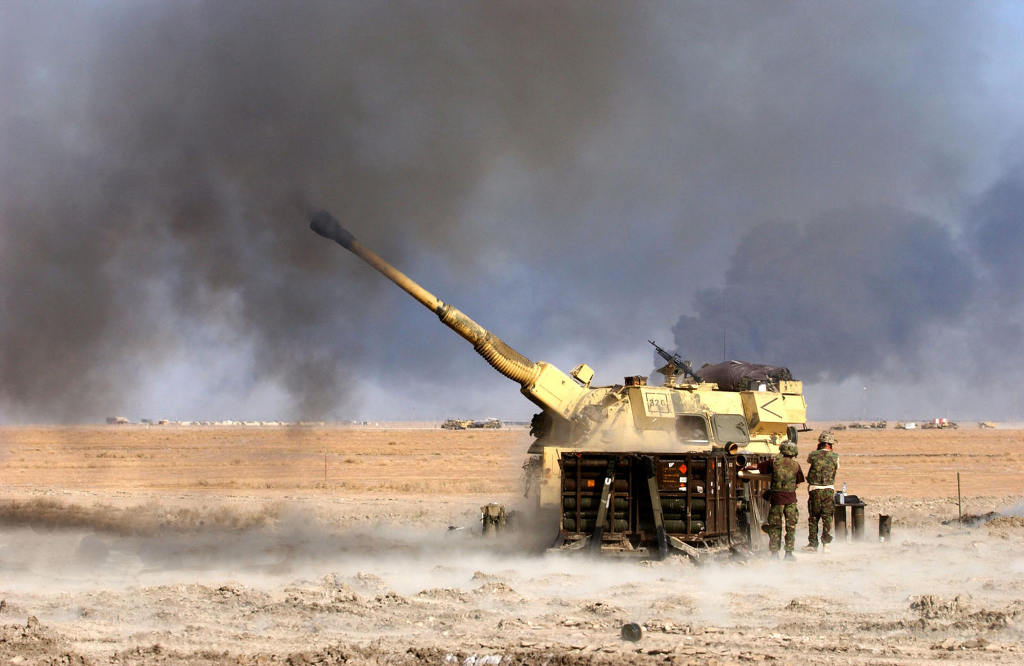

179대가 영국군에 배치되어 있고 2003년 이라크 자유 작전(Operation Iraq Freedom) 참가했다



AS-90은 155mm/52구경장 포로 96대가 업그레이드 되었으며 이포는 사정거리 40km의 능력을 가지고 있다. 최초 10초안에 단일 목표를 공격할 수 있으며 10초간 최대 3발을 쏠수 있으며 지속발사속도는 1분간 6발 사격이 가능하다. 일반포탄으로 24km까지 사정거리를 가지며, 사거리연장탄을 쓰면 40km까지 공격범위를 가지고 있으며 엔진은 8기통 660마력의 디젤엔진을 장착하고 사막형의 경우 변속기, 냉각기에 쿨링 시스템을 추가했습니다.

BAE Systems은 96문의 영국군 AS-90을신형 155mm/52-calibre Extended Range Ordnance / Modular Charge System (ERO/MCS)로 개수하기 시작합니다.



이 신형 52구경 포신은 사정거리를 40km까지 연장할 수 있도록 하며 남아공 Denel 산하의Somchem사는 모듈식 장약을 개발하여 남아공에서 생산, 공급하기로 합니다



개량된 AS-90은 2003년부터 운용을 시작할 계획이었지만 시스템 시험으로 인해 개수작업이 지연중입니다. (*역주 결국 군비축소로 이 계획은 백지화되었다)

제원

승무원: 5, driver plus 4 gun crew

길이: 9.07 m

차폭: 3.3 m

차고: 3.0 m

장갑: 17 mm (maximum, steel)

중량t: 45 tons

구경: 155 mm

시가리: 24.7 km (39 cal), 30 km (52 cal) standard charges

발사속도: 3 rounds in 10 seconds (급속), 6 rounds per minute for 3 minutes (집중ntense), 2 rounds per minute for 60 minutes (sustained)

Secondary armament: 7.62 mm L7 GPMG

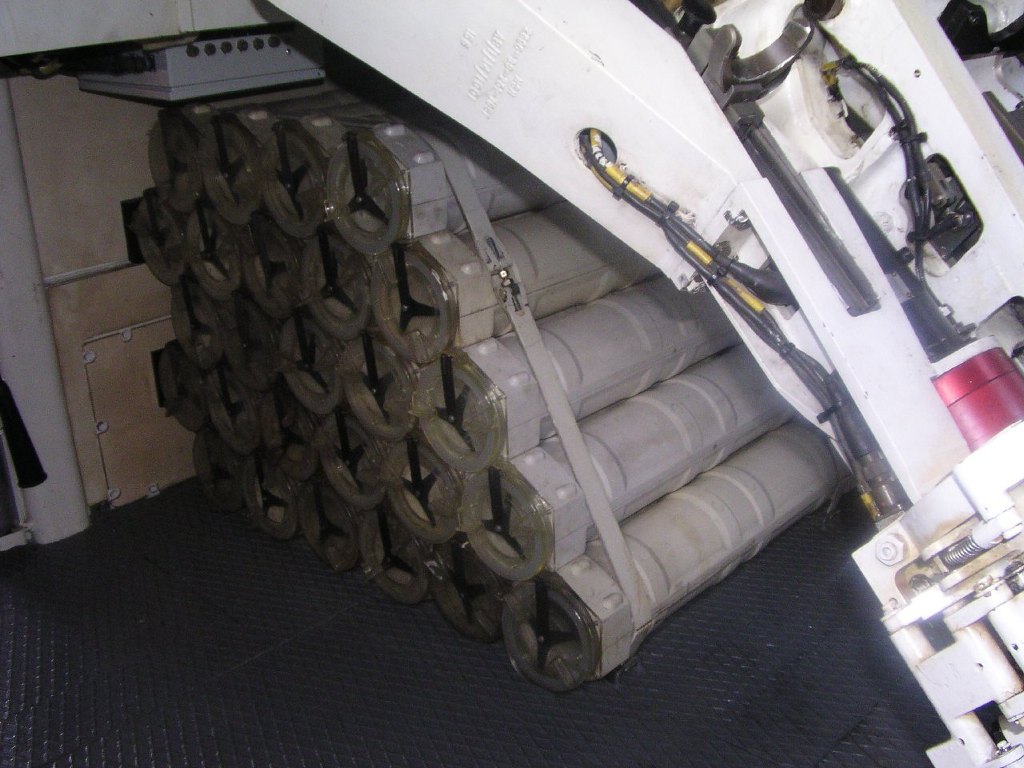

Ammunition carried: 48 projectiles and charges (31 turret and 17 hull), 1000 MG rounds

Main Engine: Cummins VTA903T 660bhp 90 degree, v8, 4 stroke, liquid cooled, turbo diesel,

Max Speed: 55 km/h (Road)

Range: 370 km or 231 miles (Road)

Ground clearance: 0.41 m; Gradient: 60°; Vertical obstacle: 0.75 m; Trench crossing: 110 inches; Fording depth: 1.5 m



2002년 BAE 시스템사는 96문의영국육군AS90자주포를52구경 장포신형으로 업그레이드하는 계약을 체결하였습니다.이를 통해 통상탄의 최대 사거리는30 km까지, 장거리ERA탄을 사용할 경우 최대60 에서80km의 사거리를 가진 최신형 자주포로 재탄생할 예정이었습니다.



그러나 이 계획에 필요한 둔감장약을 남아공 Somchem사제이중모듈식 장약시스템을 도입하였지만,사용할 수 없슴이 밝혀지면서 취소되었습니다.

출처-新浪網
