안녕하세요~ 미라지나이트 입니다.
요새는 하비보스 신제품 리뷰를 하느라고 정신이 없네요… 어제는 비행기를 리뷰했으니 오늘은 땅에 기어 다니는 것을 살펴볼 시간 입니다.
오늘 소개할 제품은 좀 독특한 아이템 입니다.
바로 4륜 장갑차죠
*******************************************************************************************************
민간개발 장갑차 Cadillac Gage Commando 장갑차

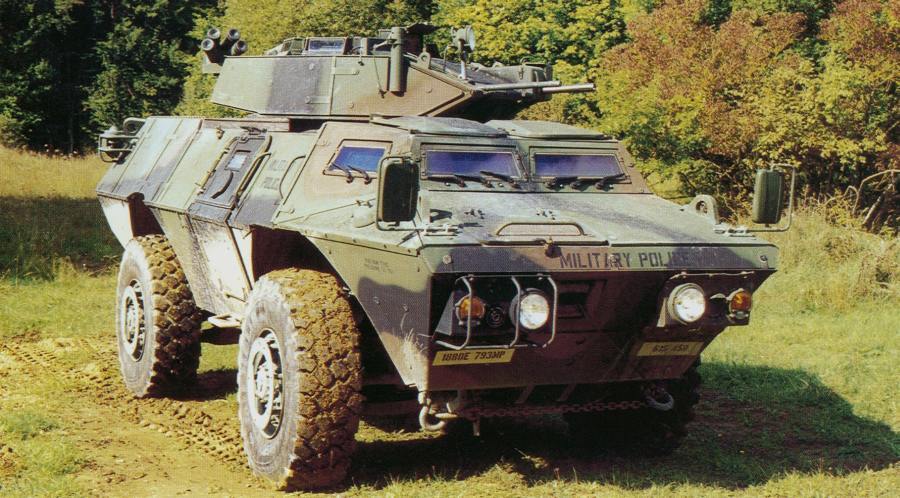

[Cadillac Gage Commando 는 4x4 형 수륙양용 APC로 Cadillac Gage사가 개발한 장갑차이다. 특이하게 군의 요구가 아닌 회사가 팔아먹을 목적으로 만든 사제 장갑차이다]
Cadillac Gage Commando 는 4x4 형 수륙양용 APC로 Cadillac Gage사가 개발하였습니다. 지금은 더이상 생산하지 않고 있으며 현대식의 발전형인 M1117 Armored Security Vehicle가 생산중입니다.

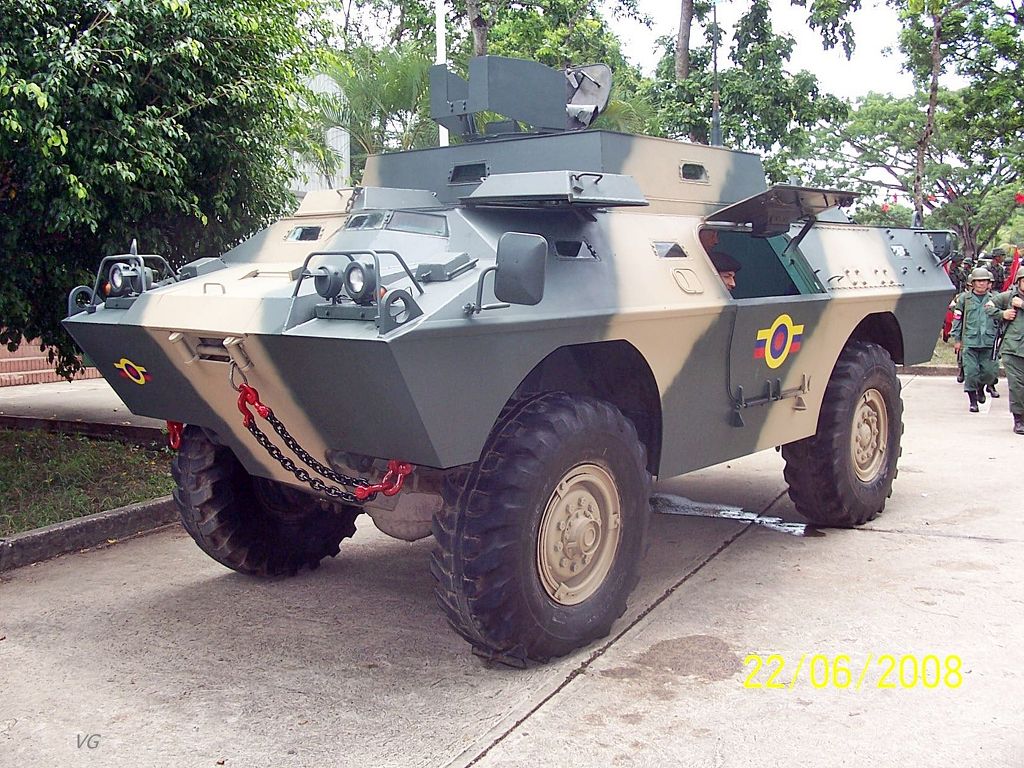

[Commando 장갑차는 병력수송, 앰뷸런스, 소방용 장갑차, 대전차형, 박격포 탑재형등 다양한 임무를 수행할 수 있는 범용성을 가진 차량으로 세계 30여개국 이상에 널리 운영중에 있다.]
Commando 장갑차는 병력수송, 앰뷸런스, 소방용 장갑차, 대전차형, 박격포 탑재형등 다양한 임무를 수행할 수 있습니다

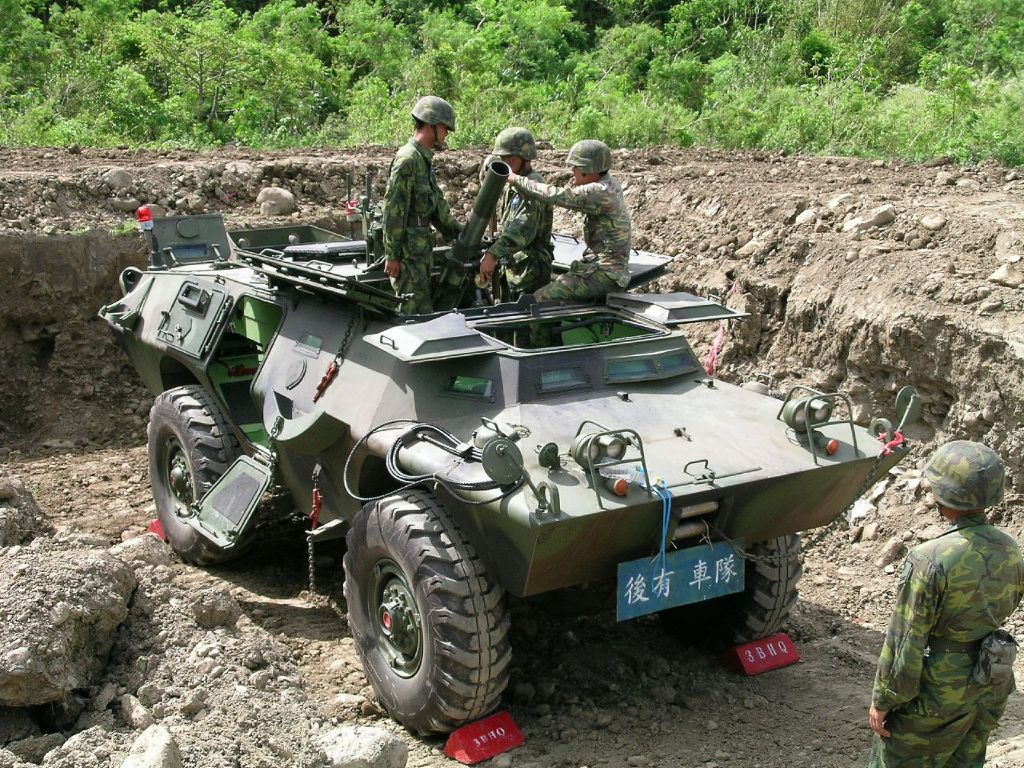

[대만군에서 운영중인 박격포 타입.. Commando 장갑차는 차체의 범용성이 높고 수출에 따른 외교적인 문제도 적기 때문에 정치적인 문제로 제대로 된 장갑차량 수입이 어려운 제 3국에 널리 수출된 인기 장갑차이다]
이 장갑차는 M-34 트럭과 유사한 4륜구동장비와 액슬을 사용함으로써 그당시 트럭을 기초로 개발된 다른 나라의 장갑차들과 비슷한 개발과정을 거친 것입니다. 엔진은 가솔린을 사용하는 360 cubic inch의 Chrysler V8를 사용하는데, 초기형 M113 장갑차와 동일한 엔진입니다. 5단 수동 변속기는 험준한 지형에서도 신뢰성있는 구동을 가능하게 하여 M706의 최대 노상속도는 62 mph이고 수상에서는 3 mph로 주행하도록 합니다.

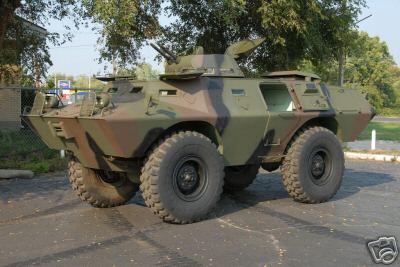

[코만도 장갑차는 험비보다 대형차량으로 기본적으로 7.62 밀리 탄에 대한 방호력을 가진 장갑차 이다]
장갑은 Cadaloy라고 부르는 고경도 알로이 합금으로 구성되며 7.62 x 51 mm탄에 대한 방어력이 있습니다. 그러나 이런 장갑으로 인해 M706의 공차중량은 7 ton이상으로 이런 과다한 외부 하중에 의해 후부 액슬이 파손되는 공통문제점을 가지고 있습니다.

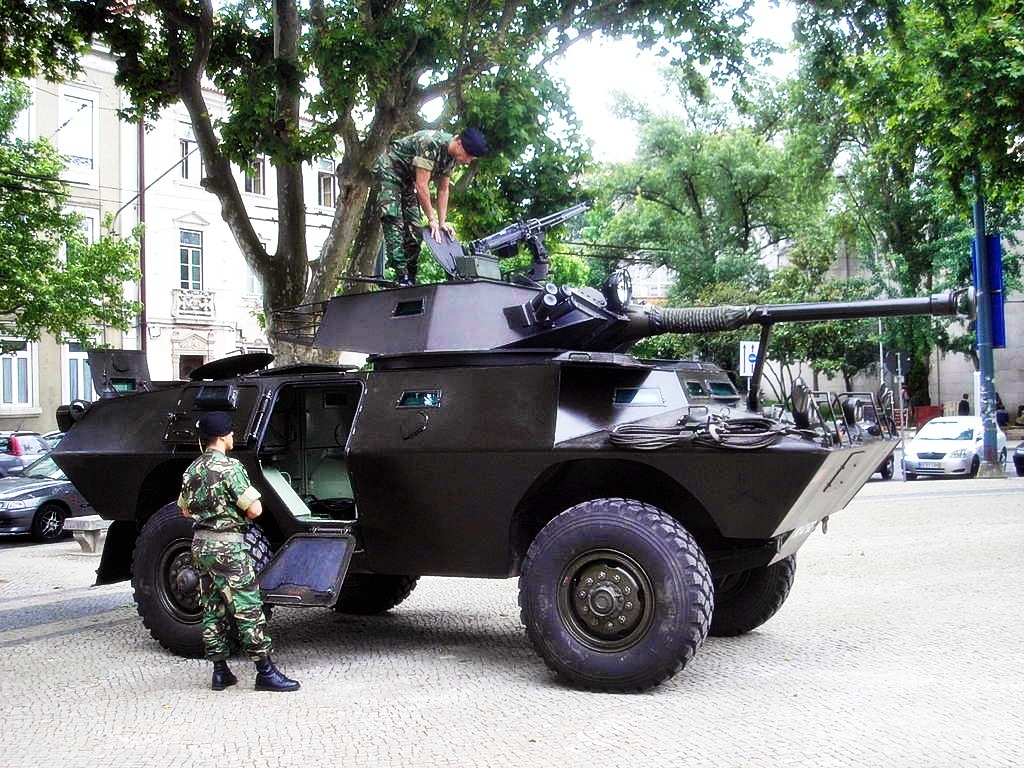

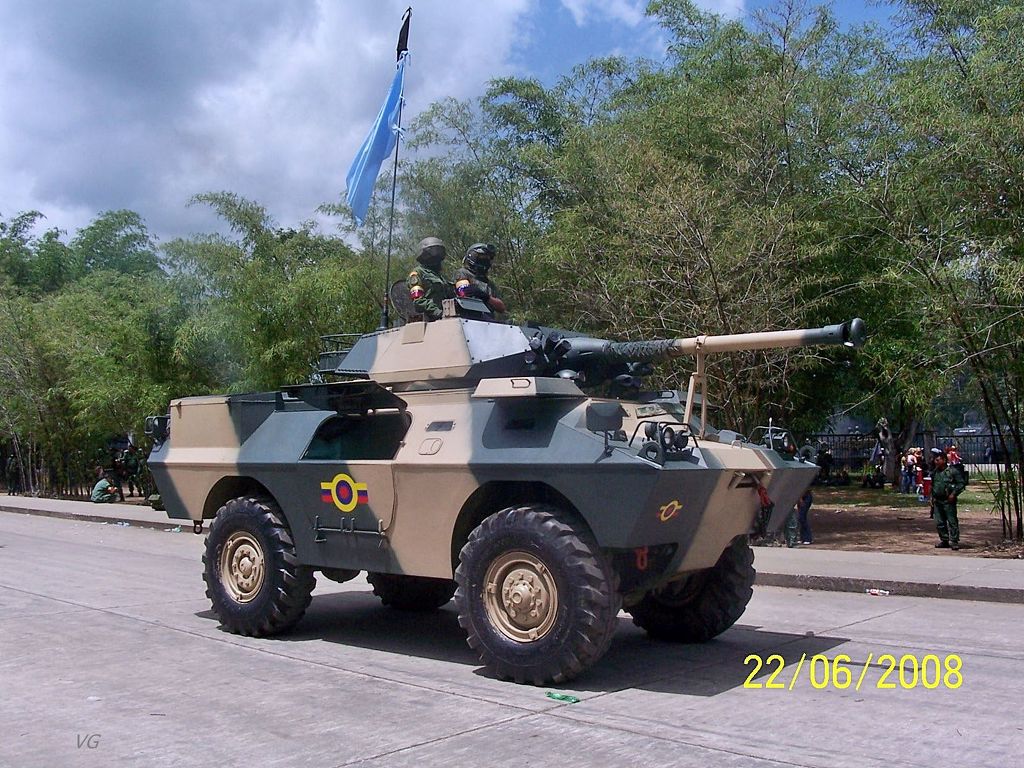

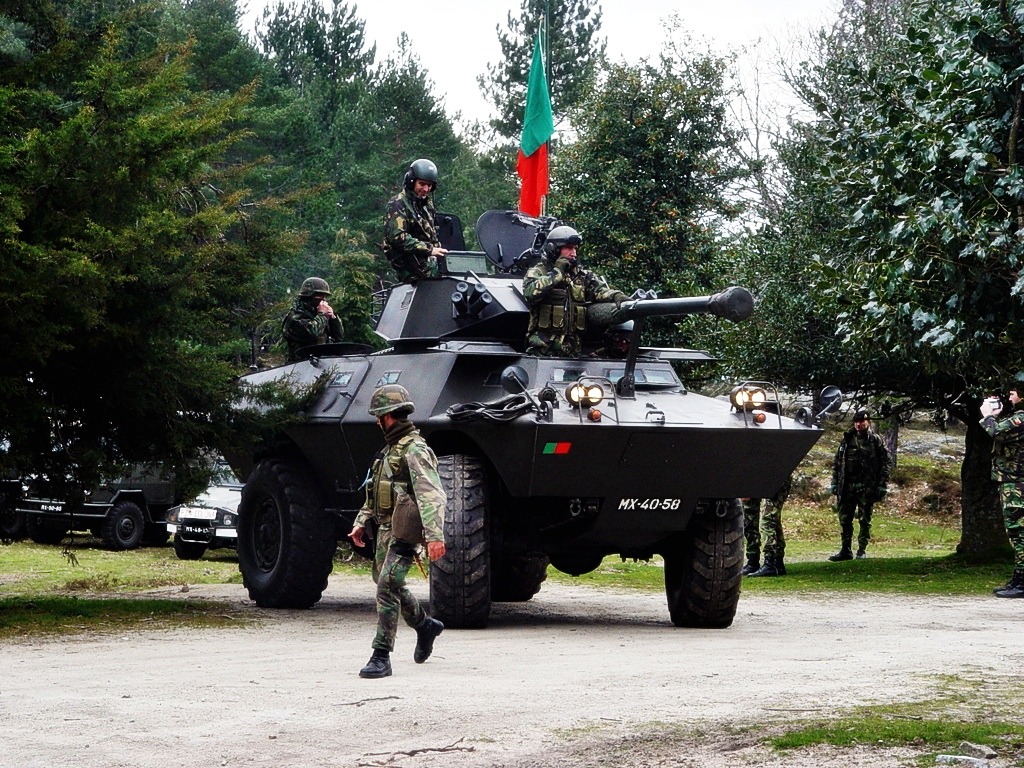

[포르투칼 군이 운영중인 90밀리 포 장착 타입 이는 포탑의 무게로 인해 차체의 엔진출력을 높인 타입을 운영중이다]
Cadillac Gage의 기본형인 V-100 형은 다양한 형식이 공급되었고 이를 바탕으로 발전형들이 해병대와 Textron 사의 Land Division 에 의해 개발됩니다.
V-100 시리즈는 1960년대초반 Cadillac Gage사의 Terra-Space 사업부에서 개발하였으며 1962년 Commando라는 이름을 부여받았고 1963년 첫번째 prototype이 선보인후 1964년부터 다양한 형태가 생산되어 M-706 장갑차로 배치되기 시작합니다.
[코만도 장갑차중 가장 유명한 타입중 하나가 바로 M-706 장갑차로 이는 V-100 차량을 기반으로 미육군 사양에 맞추어 개량된 타입으로 제식무기로 편재되어 베트남전 동안 공항이나 기지등의 소비용으로 널리 운영되었다]
이렇게 개발된 장갑차는 4X4형외에 6X6형등 다양한 형식과 용도를 가졌으며 유사한 설계와 공통 기본 부품을 바탕으로 합니다.

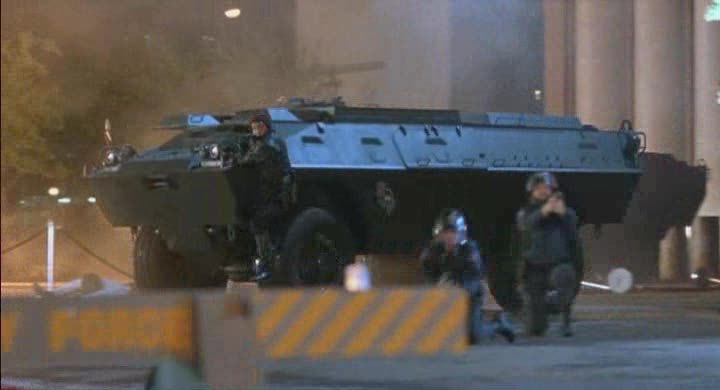

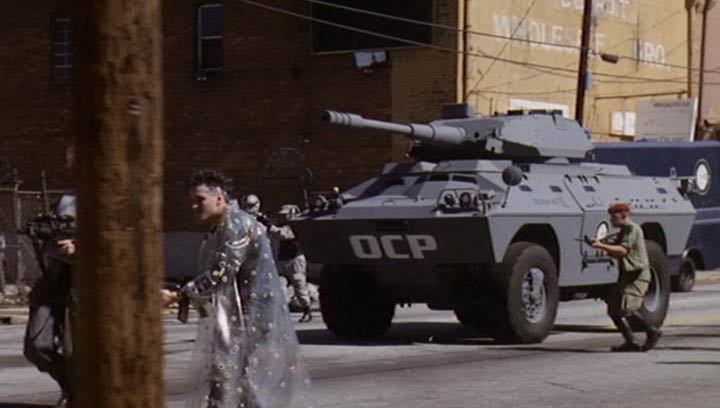

[이 장갑차는 특히 각종 영화에서 자주 출연하기로도 유명한데 사진은 로보캅 에서의 모습.. 그외 터미네이터나 나쁜녀석들 등 SWAT 가 출연하는 영화나 드라마에는 거의 단골로 투입되는 인기 소품이기도 하다]
V-150 : V200이후 등장한 하이브리드형으로 V-200을 바탕으로 일부는 V-100 형상을 가진 장갑차량. 디젤이나 가솔린 엔진을 장착할 수 있고 대부분 사우디아라비아 국가방위군에 공급되어 V-150S라고 불림.
1980년에는 포르투갈이 완전 복제품인 Chaimite로 불리는 장갑차를 생산하는데 90mm 포탑장착형 (V-400 Chaimite)도 있지만 포르투갈육군은 미국으로부터 15대의 견본용 V-150 Commando를 도입하였습니다.
V-200 : V-100의 확장형으로 많은 부품들을 미육군 5톤 트럭에서 차용하였는데 싱가폴군의 요구에 따라 특별히 맞춤생산을 한 형식으로 싱가폴군만을 위한 독점적인 생산품이라 할 수 있습니다.
ST Kinetics사는 2002년부터 2003년사이 Moog사제 완전 전기 작동식 포탑시스템을 비롯 엔진과 변속기까지 개량하는 사업을 실시하였습니다. 대략 250여대의 V-200 장갑차가 싱가폴군에 공급되었지만 150여대는 보관상태로 유지되고 있으며 남은 100여대만을 싱가폴공군의 기지방어와 보안임무에 투입하거나 스웨덴제 RBS 70 지대공미사일 발사기와 FN MAG 7.62 기관총을 장착한 SHORAD 방공용 장갑방공차량으로 운용되고 있습니다.
V-300 : 6x6형으로 중화기를 장착한 지원임무를 위해 개발됨
[현재는 V 씨리즈는 모드 단종되고 이를 현대화시킨 M1117 Armored Security Vehicle 등이 이라크등지에서 운영중에 있다 방탄기능이 없는 험비에 비해 안전성이 뛰어나 인기가 높다고 한다]
LAV-600 : V-300보다 더 무겁고 더 강력한 중화기로 지원임무를 수행하기 위해 개발되었는데 기본형은 105 mm 포탑을 장착.
V-100시리즈와 비교할 만한 장갑차량들
M1117 Armored Security Vehicle - a Commando derived vehicle for the United States Army Military Police Corps

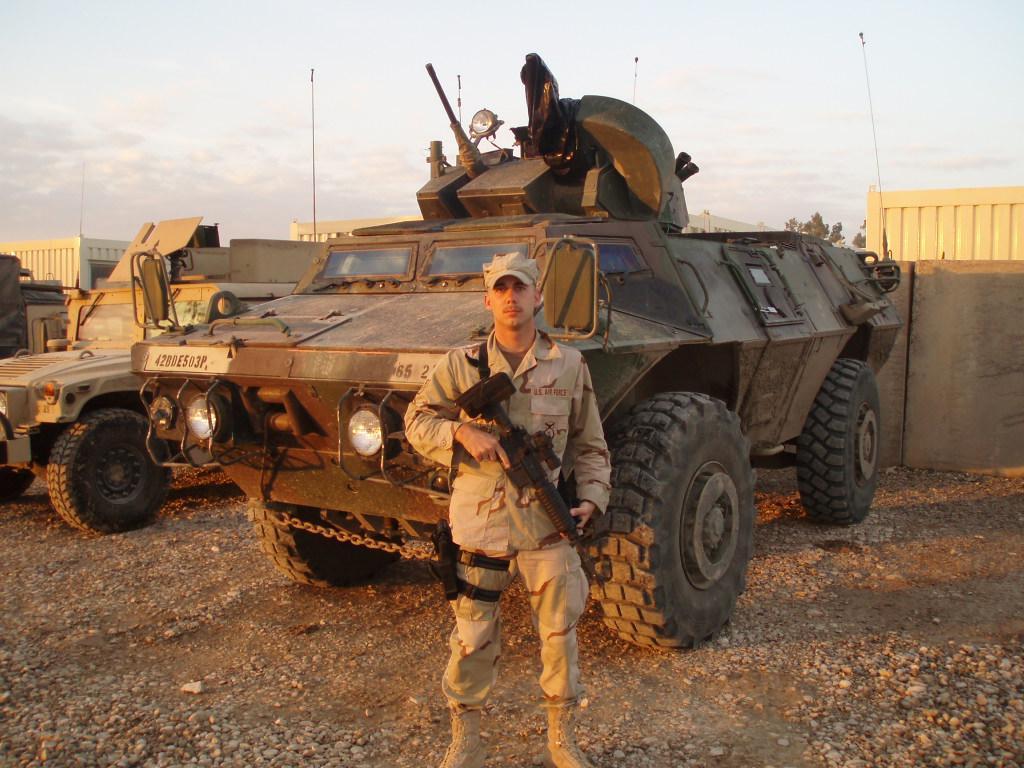

[이라크에서 운영중인 M1117 Armored Security Vehicle 차량의 모습 험비보다 대형차량이지만 방탄기능이 있어 정찰이나 VIP 수송용으로 널리 운영중에 있으며 미육군은 이를 추가 발주해놓고 있다고 한다]
Bravia Chaimite - a Portuguese vehicle similar to the Commando.
Dragoon AFV - a Vehicle produced by Arrowpointe Corporation (now General Dynamics Land Division).
The "Hari-Digma" was a contender in the competition for a new wheeled armoured personnel carrier for the Philippine Armed Forces. It lost out to the Simba which won the competition. There were two Hari-Digma prototypes which differed in the location of the turret.
The French "VXB" which was built in small numbers for the Gendarmerie and for Gabon
BOV, a Yugoslav manufactured vehicle, it was later supplanted by the LOV in former Yugoslav countries.
Armadillo, The Armadillo is based on a commercial truck chassis. Guatemala had to develop this armoured car by itself because they couldn't purchase US-made equipment. The design was obviously inspired by the Commando series. Onl y 18 were produced.
DN Caballo - The DN-III (or DN-3) was the first vehicle of the Mexican DN-series that actually entered service (in 1979). The vehicle is probably based on the base of a US-made Dodge 4x4 truck and is also known as SEDENA 1000. The basic vehicle was armed with onl y a 7.62 mm machine gun FN MAG on top of a MOWAG-type of turret. The Mexican army has 24 vehicles in service.
BRDM-2, a Soviet scout car.
[한편 제작사인 케딜락 게이지 사에서는 AAVP-1A 에 장착된것과 같은 포탑을 장착한 타입등 다양한 바리에이션을 제작해 판매하기도 하였다]
LAV-100, LAV-150 Commando 제원
형식 Light Armoured Vehicle
개발국 United States of America
운용시기 1963-Present
생산자 Cadillac Gage
중량 9,888 kg.
길이 5.69 m
전폭 2.26 m
전고 2.54 m (포탑천정), 1.98 m (차체높이)
승무원 3+2
Armor classified
주무장 1 x 20 mm, 1 x 7.62 mm Machinegun
부무장 2x6 40 mm Smoke Dischargers
엔진 V-504 V8 diesel turbo charged engine
202 bhp
Power/weight 18.75 bhp/ton
행동거리 643 km
속도 88 km/h (road), 5 km/h (water)
글 출처 비겐님의 블로그((http://kr.blog.yahoo.com/shinecommerce/2227.html?p=1&t=3)
중에서
파이는 표시되지 않습니다.
파이 서비스가 종료되어
더이상 콘텐츠를 노출 할 수 없습니다.
참고싸이트 및 실기체 자료출처
하비보스 홈페이지 (http://www.hobbyboss.com/)
위키대백과 사전 영문판 (g http://en.wikipedia.org/wiki/Cadillac_Gage_Commando)
유용원의 군사세계(http://bemil.chosun.com/)
비겐님의 블로그
(http://kr.blog.yahoo.com/shinecommerce/2227.html?p=1&t=3)
http://www.globalsecurity.org/military/systems/ground/v-100.htm
완성품 작례가 있는곳
참고서적
세계의 전차 (주식회사 군사정보 2000.9.1)
98 전차연감 (주식회사 군사정보 1998.5.1)
세계의 전차 1946~2000 (주식회사 군사정보 2000.9.1 )
ㅇ 한상철, 한기상, CD 롬 : 세계 각국 전차 소개, 현대정공 기술연구소, 1999
ㅇ 유승식, 21세기의 주력병기, (주)군사정보, 1998, pp206~207
