명칭설명：
POE :
Power Over Ethernet 의 약자，전원공급。
DATA CABLE을 통해서 신호와 직류전원을 동시에 공급하고 유지한다.
PSE :
Power Source Equipment의 약자，전원 공급측 설비。
Endspan (이미 PoE기능을 갖고 있는 통신 장비)
Midspan (기존의 통신 장비와 전기 수급 설비 PD 사이에서 PoE 기능을 갖고 연결해 주는 장비)
PD :
- Powered Device의 약자，전원 수급 설비。
PoE 기능을 갖고 있는무선 인터넷 AP,IP전화기 등 단말 장치

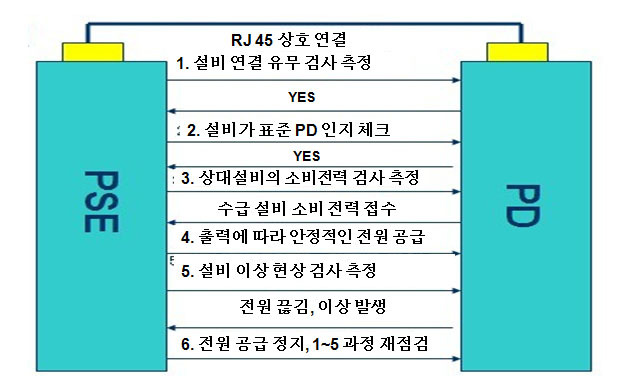

POE전원 공급 과정：
순환 표준：
IEEE802.3. af & IEEE802.3. at，두가지 표준 비교 :
| 구 분 | 802.3af(PoE) | 802.3at(PoE PLUS |
| 등급 분 류 | 0~3 | 4only and Layer2 |
| CABLE선 | Unstructured | CAT-5 or better |
| 전 압 | 44~57V DC | 44~57V DC |
| 전 류 | 350mA | 720mA |
| 전원 수급 설비 소비전력 | 13W | 30W |
| 대선수 | 2 | 2 |

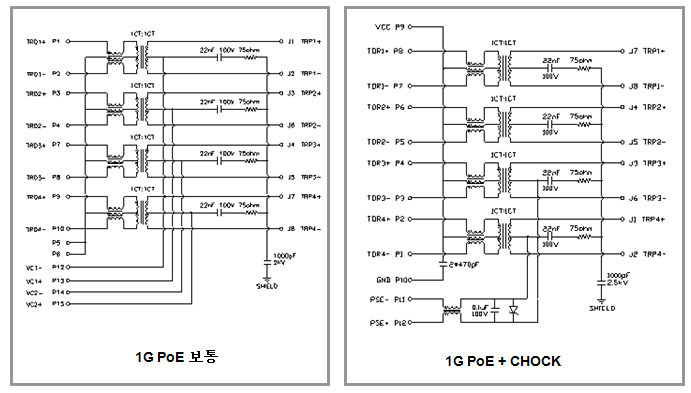

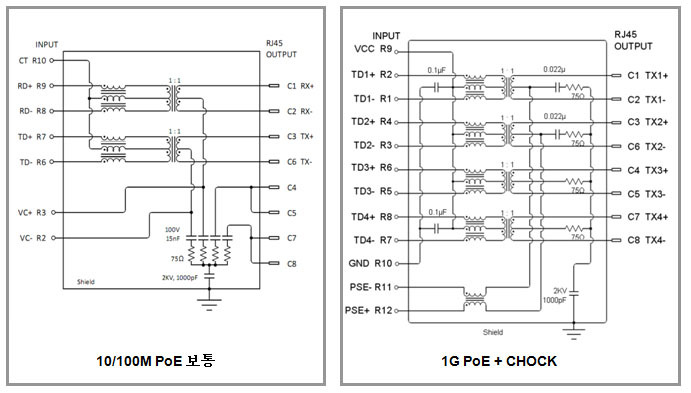

RJ45인터넷 트랜스+POE，내부회로도：
(keyword : 10/100M PoE 보통, 1G PoE + CHOCK)

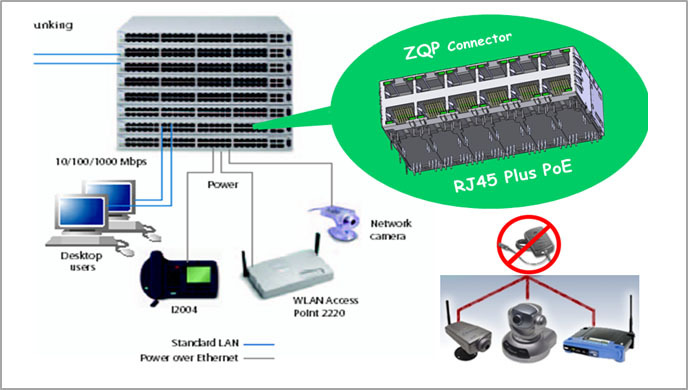

RJ45 10/100/1000 Base,Multiport제품 응용：
