누구나 쉽게 HF 안테나 로딩코일을 만들어 봅니다.
비싼 HF 안테나를 구입하기 부담스럽다면 사진보고 따라 해보세요 .

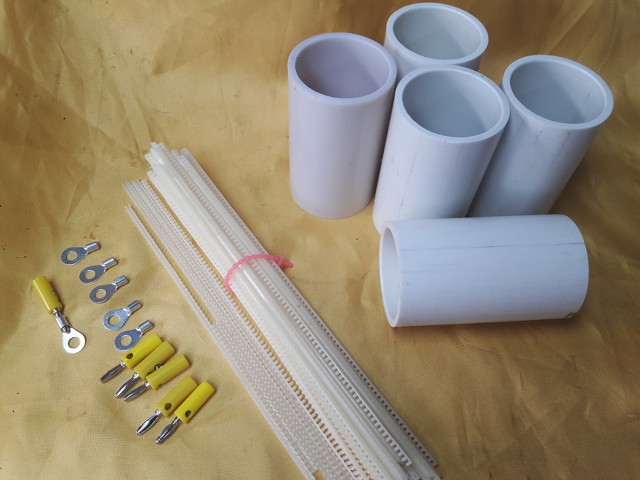

준비물
PVC 파이프 - 내경 50 mm 길이 100mm
지네발 - ( 전원박스 보호구 )
알루미늄 선재 - 직경 1.5 mm 길이 약 7.5 m
알루미늄 납 (알미트) 와 알루미늄 후락스 약간
바나나 잭 과 단자
재료를 준비하면서 러그단자를 사용할 계획을 세웠다가
바나나 잭을 사용하는 것이 완성도가 좋겠다는 생각에
바나나 잭을 구입했다 (사진은 러그단자)

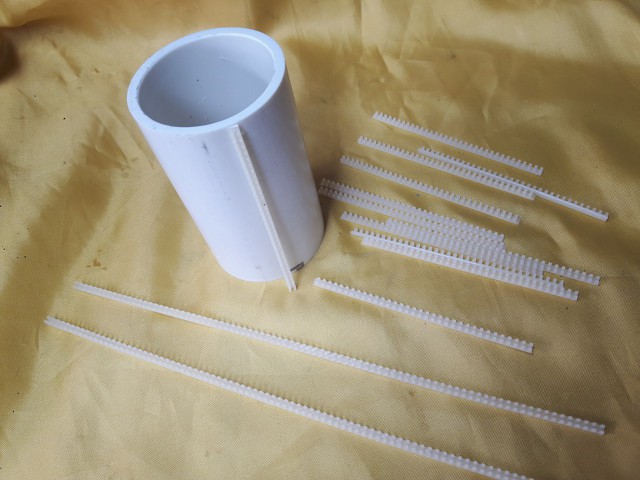

지네발을 pvc 파이프 길이에 맞추어 자른다
그리고 순간 접착제를 사용하여 조심 스럽게 8개를 붙인다
동서남북 x 2
조심하지 않으면 내 손도 함께 접착되어 살 거죽이 뜯겨져 나간다 ...

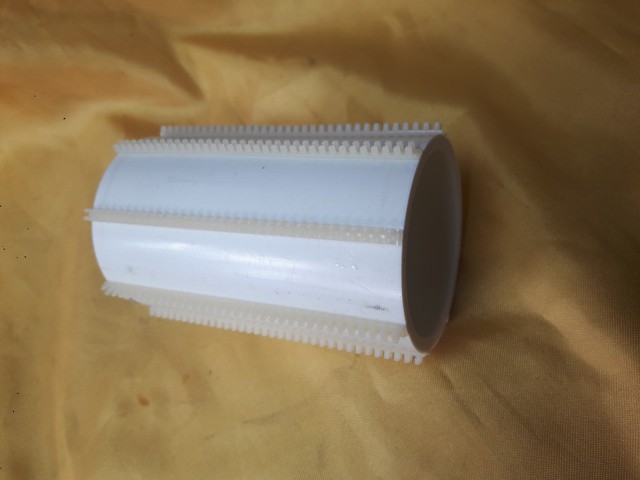

보기 좋게 잘 부착 했다.

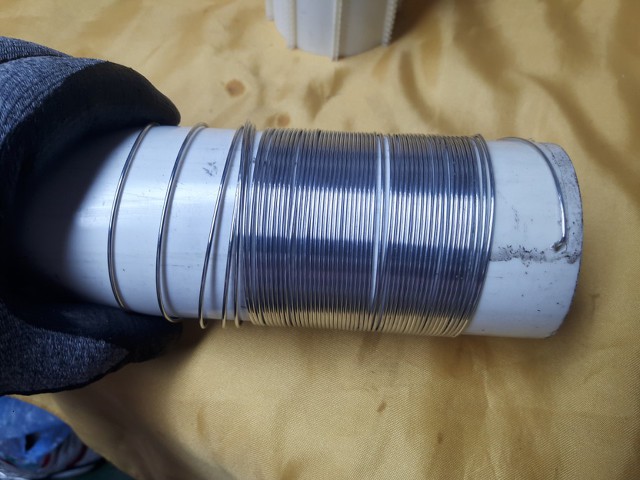

동일 크기의 pvc 파이프에 알루미늄 선재를 감는다.
밀착해서 감고 감은 높이는 실제 감아야 할 파이브의 1/2을 조금 초과하면 된다

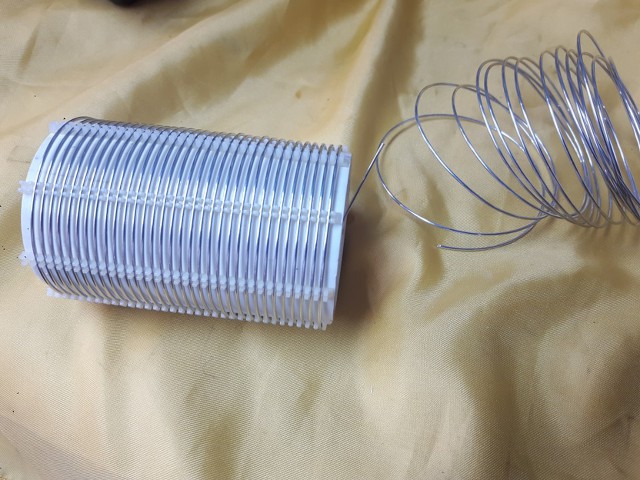

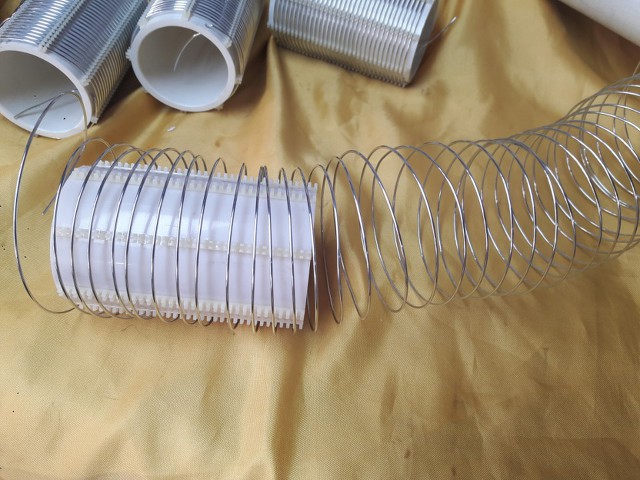

동일 파이프에 감았던 알루미늄 선재를 풀어서 지네발 pvc 파이프에
한줄씩 차례 차례 감는다 (인내심이 필요 합)

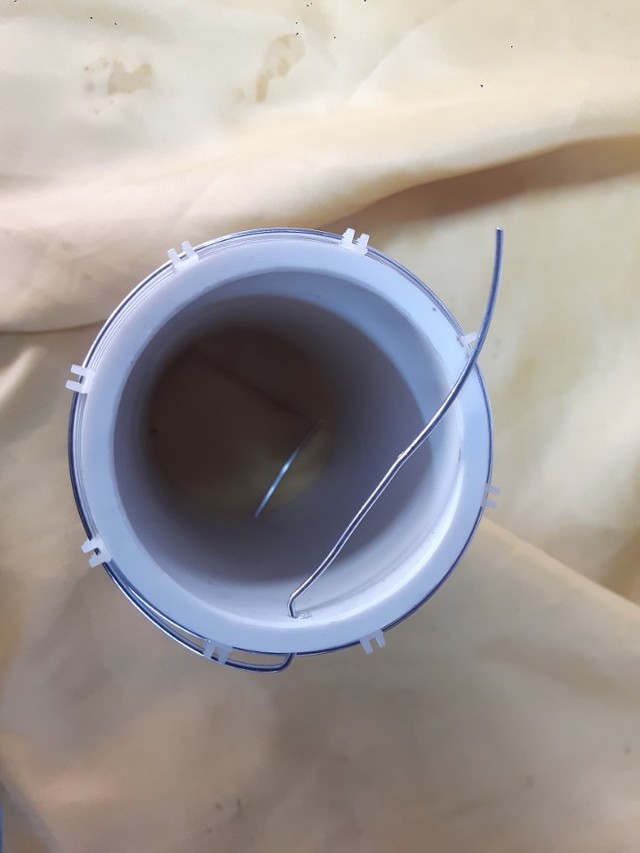

사진처럼 감고 남는 부분은 자른다.
이렇게 감으면 알루미늄 선재가 동그란 원형을 그대로 유지해서
보기에 좋은 자작품이 된다
지네발에 직접감으면 팔각현 모양이 되고 지네발에 의해서 꺽임이 발생하녀
보기에 좋은 제품이 되지 않는다.
알루미늄선재의 외경이 동그란 원을 그대로 유지하고 있다
보기에도 좋다

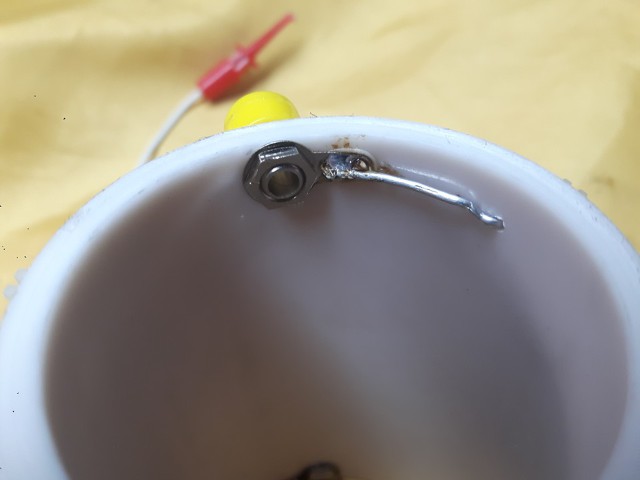

바나나 잭의 단자에 알루미늄 선재를 납땜한다
알루미늄 납(알미트 kr19 ) 알루미늄 후락스 사용
이렇게 알루미늄도 납땜이 된다

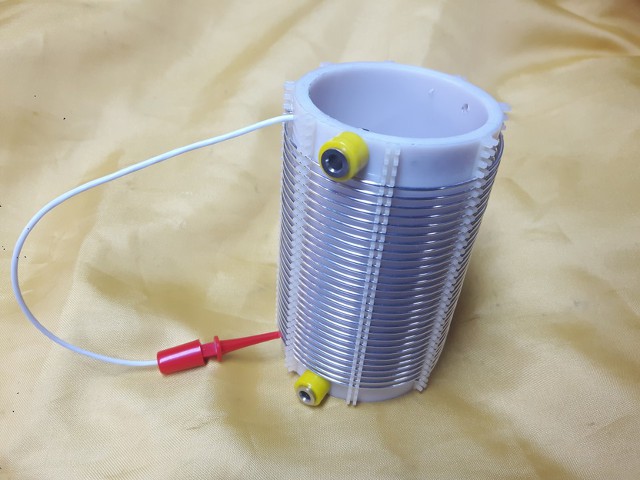

바나나 잭도 납땜하여 부착하고
집게 단자도 부착하면 조립은 끝 ~

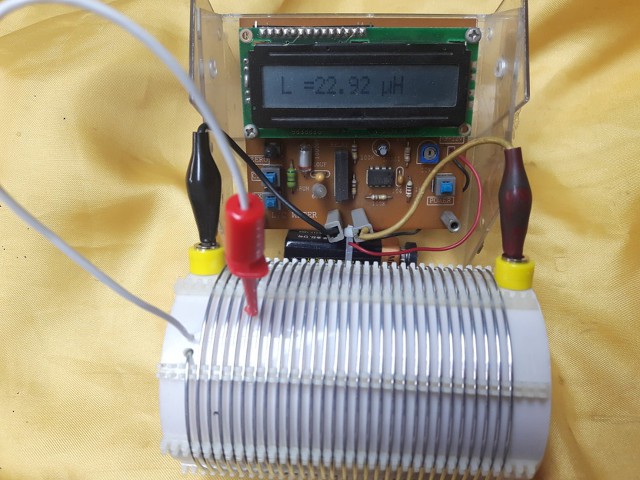

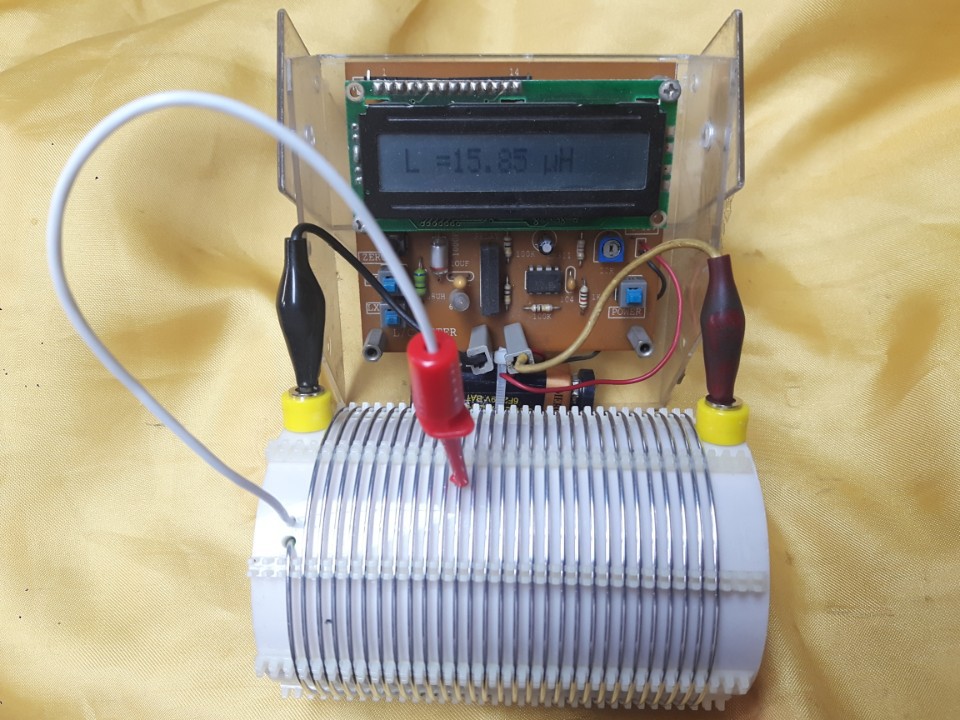

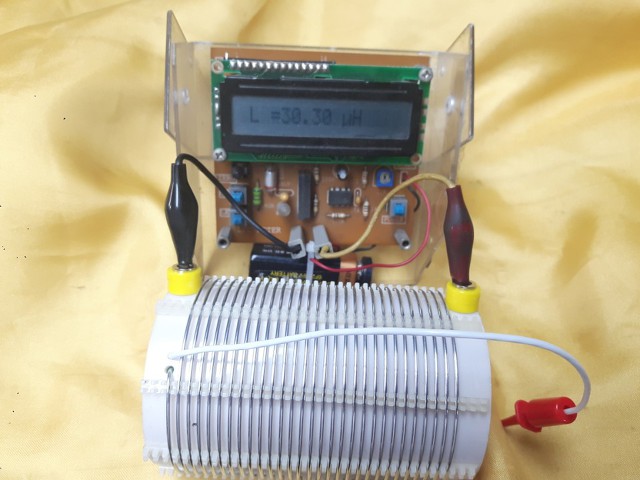

코일 용량을 측정 !
30uH 면 대략 1.2 m 정도의 엘레멘트로 7MHz 가 동조 된다.
코일에 장착된 쇼트단자가 잘 되는지 확인 중!
이상 무
바나나 단자는 비닐팩 속에 넣고

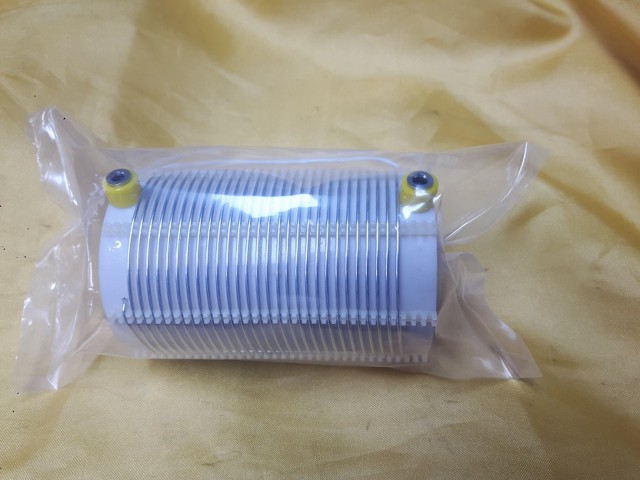

완성된 제품의 사진 촬영 (vision 2.0)
9월 소출력 동호회 참석자중에서 추첨을 통하여 3명에게
HF 로딩코일을 드림
낚시대만 있으면 언제 어디서나 HF 교신이 가능

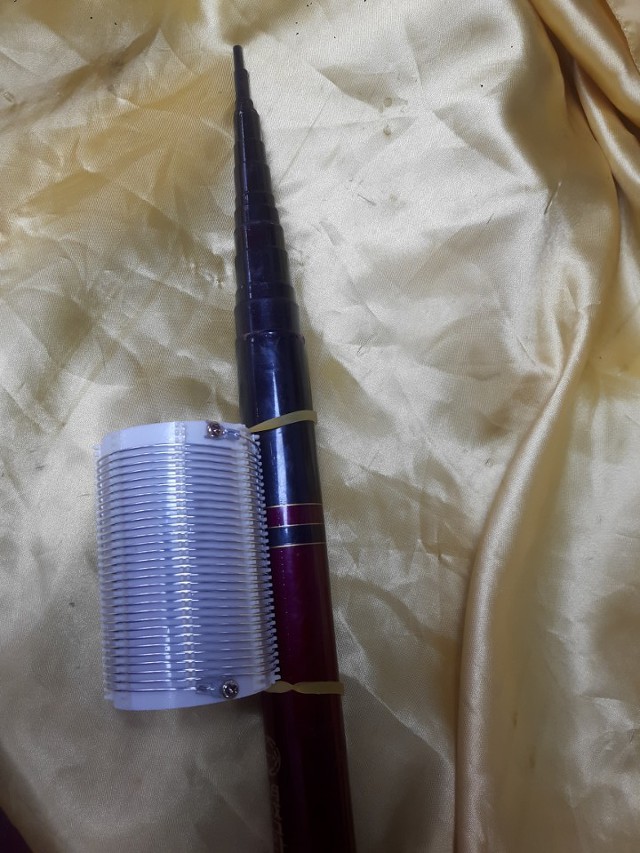

낚시대에 부착한 모습 (vision 1.0)
댓글
댓글 리스트-
작성자HL5YI 작성시간 18.09.20 굿,,, 멋집니다. 수고하셨습니다..
-
답댓글 작성자HL1WOU 작성자 본인 여부 작성자 작성시간 18.09.20 감사 합니다
자작 하시는분들께 조금 이나마
도움이 되었으면 합니다 -
작성자6K5YIA 작성시간 18.10.02 안테나 세워놓으면 바람에 조금식 흔들리면 연결부위가 조금식 내려와서 길이가 점점 잛아저요 .ㅎㅎ 테이프로 마듸마다 테이핑을 단단하게 해야합니다. 전기테이프는 여름에 더워지면 늘어젔어 효과가 별로 없습니다 . 감아도 내려옵니다 .
이미지 확대
-
답댓글 작성자HL1WOU 작성자 본인 여부 작성자 작성시간 18.10.03 감사 합니다
낚시대 안테나의 간편성이 장점인 반면 오엠님의 말씀 처럼 흘러내리는
단점이 있다고 할 수 있습니다
단점 보완 방법으로
접채제를 사용하면 어떨까요
타지역의 FM방송 수신을 위하여
낚시대 안테나를 사용했는데
수년간 아무탈 없이 사용하고 있습니다
6m 길이의 낚시대 FM 안테나인데
수년동안 끄떡없습니다
