AH-3, AH-4 오토튜너 를 무전기 2대에 연결하는 새로운 활용 법 입니다.
AH-3 를 IC-706MKIIG 에 연결 하여 사용 하다가 IC-746 으로 연결 하려하니
안테나는 선택이 되어지지만, AH-3 컨트롤이 무전기 1 번에 연결 되어 있으므로 바꿀수가 없었습니다.
불편함이 많았었는데, DS1QMV 오엠께서 AH-3 용 연결 커넥터 를 2조 주신것이 있어서

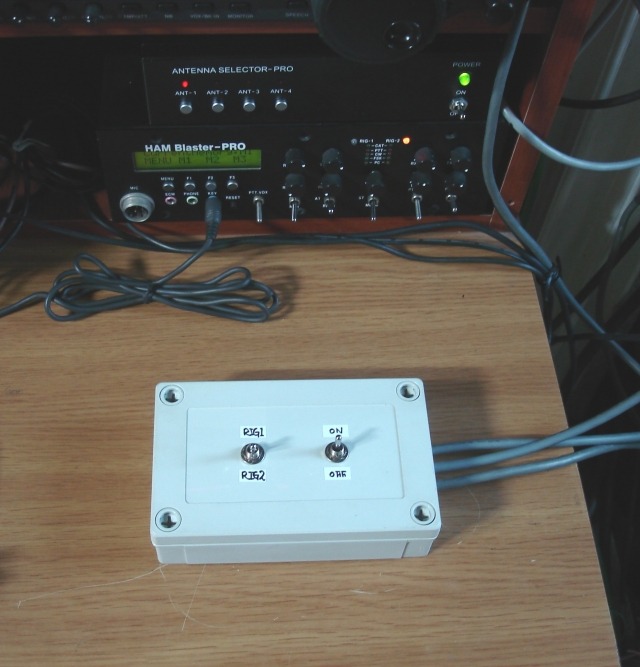

이참에 편리하게 사용하기위하여 셀렉터를 만들었습니다.

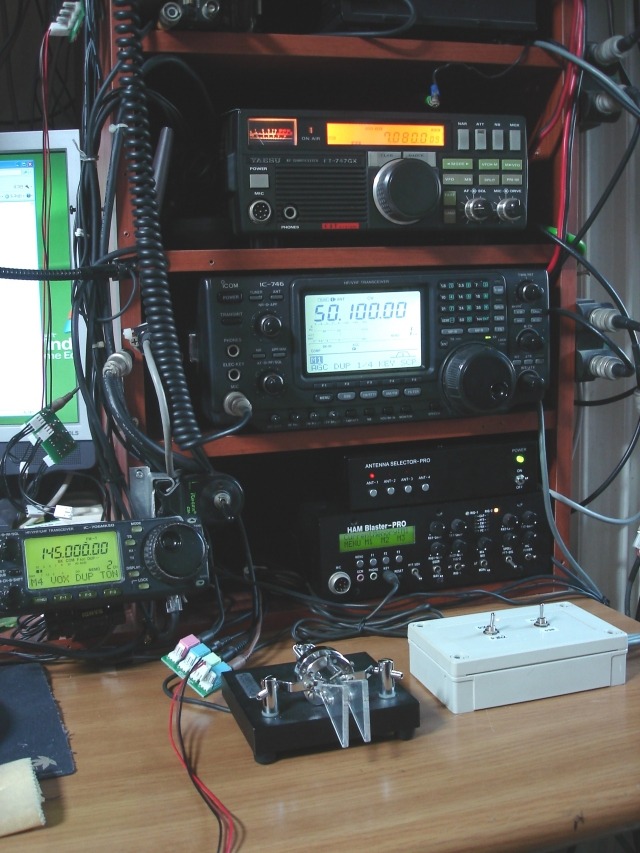

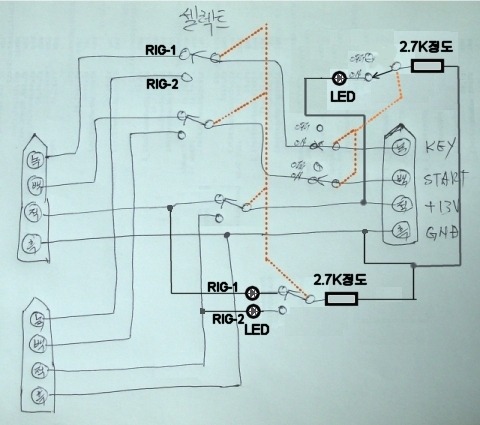

[ON/OFF 가 왜 있을까요? ]
IC-706MKIIG 와 IC-746 에는 세렉트만 하면 됩니다.
그러나 야에스 FT-747GX 구형 무전기는 튜너도 내장되지 않은 무전기여서
지금처럼 각 밴드마다 잘 맞추어진 안테나가 아니라면 연결이 불가능합니다.
그러나 ICOM 무전기 로 먼저 튜닝을 해놓은 상태로 안테나만 옮겨주었을땐 사용이 가능해집니다!
또하나 저는 6m 에 별도의 안테나를 사용하고 있습니다.
이 안테나에서는 AH-3 는 연결 된것이 아니므로 튜닝할수도 없습니다.
그러나 IC-746 같은 경우는 AH-3 를 연결 하면 내장 튜너가 작동하지 않습니다.
그렇다고 전원을 끄면 튜닝하여 쓰던 기억이 모두 사라지므로 다시 튜닝을 해야 합니다.
그러나 컨트롤선만 OFF 하였을때는 AH-3는 현재의 튜닝상태를 유지해주므로,
6m 로 갔다가 다시 40m 로 온다해도 다시 튜닝할 필요가 없습니다.
그러나 6m 로 갔을경우에는 내장튜너로 튜닝하여야 하기때문에 OFF 를 달았습니다.
이것은 아이콤 무전기의 AH-3 연결 기능엔 컨트롤선이 연결되면 내장투너가 OFF 되고
AH-3 컨트롤선이 연결되지 않으면 내장튜너가 연결 되게 만들어저 있기 때문입니다.
잘 이해가 안되시나요?
그러면 다음 예를 보세요!
[ IC-746 을 쓸 경우 ]
7MHz 에서 는 ON 하고 튜닝하면 AH-3 가 자동 튜닝 됩니다. 그리고 교신이 가능합니다.
50MHz 교신을 위해서는 이 셀렉트 에서 AH-3 를 OFF 를 합니다.(컨트롤선만)
그러면 무전기는(IC-746) 은 내장튜너로 옮겨집니다. (AH-3 는 변화 없이 그대로 7MHz 유지됨)
그리고 무전기를 50MHz 로 하고 안테나를 50MHz 로 합니다.
그리고 IC-746 을 튜닝합니다. 내장튜너가 작동하여 줍니다.
6m 어디서나 튜닝하고 교신이 가능 합니다.
이제 다시 7MHz 로 갑니다.
주파수를 옮기고 안테나를 옮기고 AH-4 를 ON 합니다.
그리고 교신 하면 됩니다 앞서 튜닝된 상태이기 때문에...
다이얼을 조금 변경하고 다시 튜닝해도 그다지 SWR 수치에 변화가 없다면 아주 짧게 끝날것이고,
변화량이 많다면 조금 길게 튜닝되겠지요!
그러나 만약 컨트롤만 OFF 하지않고 모두 OFF 하면 AH-3 는 처음이라 생각하고 긴시간 튜닝을 합니다.
이것은 AH-3 는 전원이 켜 있는동안은 과거의 튜닝을 기억하여 1차로 참조 하지만,
전원이 꺼지면 기억을 하지를 못하기 때문입니다.
무전기를 바꿀때도 같은 방식으로 하면 불필요한 튜닝 과정이 줄어들지만,
그렇지 않다면 모두 새로 튜닝이됩니다.

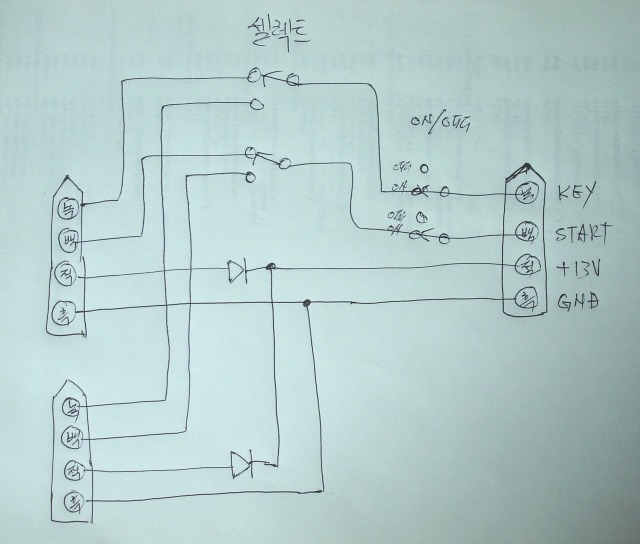

제가 위 회로를 실험후 회로를 추가로 수정하였습니다.
전원회로를 셀렉트하지않고 컴트롤만 셀렉트 하는 방식으로 말이지요.
이리하면 무전기를 바꾸어도 재튜닝의 시간이 단축 되기때문입니다.
참고로 이 회로에서는 LED 를 빼버렸습니다.
전원 13.8V 는 셀렉트 하지않고 서로 충돌 하지 않도록 다이오드를 이용하여 동시에 공급하였습니다.
둘중 한쪽만 켜저있어도 전원이 들어 오므로 항상 전원이 ON 상태를 유지합니다.
[ 또다른 아이디어]
그리고 이 회로에 버튼 1개와 LED(저항포함) 1개 만 더달면
아이콤 무전기가 아니어도 수동으로 AH-3 를 튜닝 시킬수 있습니다!
방법은 AH-3 컨트롤 SW OFF 로 하고 AH-3 안테나 입력을 타 회사 무전기 로 전환 하고
그무전기 를 FM 모드로 하고, 출력을 10W 로 하고, PTT 잡고, 추가한 버튼을 눌러주면 튜닝하고 튜닝되면 LED 가 겨집니다!
그러면 PTT 를 놓고 출력 50W 올리고 교신 합니다!
추가한 LED 는 튜닝완료를 알리는 것입니다.
추가한 버튼SW 는 튜닝 시작버튼 입니다.

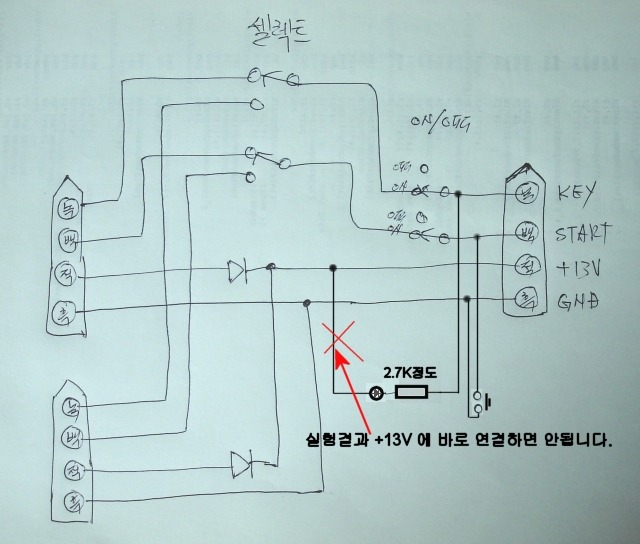

실험결과 위 회로는 LED 점들에 무제가 있습니다.
13V 에서 연결 하면 안됩니다. 하여 위 회로는 잘못 된 것입니다.
다시 수정하여 올립니다.

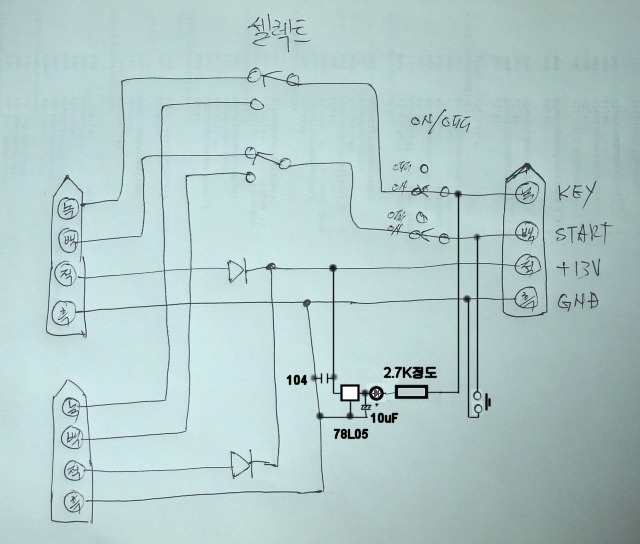

위 회로는 수정한것이며 LED 전원을 +5V 에서 연결 하면 정상 작동 되므로
LM78L05 를 추가 하였습니다.
이때문에 컨덴서 104 와 10uF 가 추가 되었습니다.
<수정 후 실험결과>
위 마지막 회로 대로 잘 작동 합니다.
LED 불밝기 정상이구요!
튜닝하는 동안 ON 되었다가 튜닝 끝나면 OFF 되는군요!!!
댓글
댓글 리스트-
작성자위성뉴 작성시간 12.04.15 부럽습니다.(열정과 손재주)
-
작성자ds1pdf 작성자 본인 여부 작성자 작성시간 12.04.15 안녕하세요!
이런것은 기초자료가 모두 인터넷에 있습니당! ^.^
저처름 2개 연결하기 이런것만 못본듯... ㅋㅋㅋ
타회사 무전기에도 이거면 그만입니다.
와이어 안테나로 전밴드 교신 하기엔 이만한게 없다는 것이지요!
그중 AH-4 가 좋습니다.
저는 AH-3 를 갇구 있습니다만 이것도 안테나 길이만 적당하면 6m 도 튜닝 됩니다. ^.^
AH-2, AH-3, AH-4 시리즈가 다 같으지만 이중 AH-3, AH-4 는 아주 쓸만 한것으로 알고 있습니다.
함 만들어보세요!
아이콤이 아니면 수동으로 쓰구요.
아이콤이면 자동이니까 아무렇게나 적당한 전기줄만 있으면 올밴드 되니까
저처름 좋은 안테나 형편이 안되는 환경에선 좋습니다!!!
