Cryo Pump는 냉각하여 진공을 잡는 Pump 입니다.
하지만 실제로 보신분은 Cryo Pump관련자 외에는 없을거라 생각되어 강제 벤트 후의 사진을 올려 드리오니 참고 바랍니다.

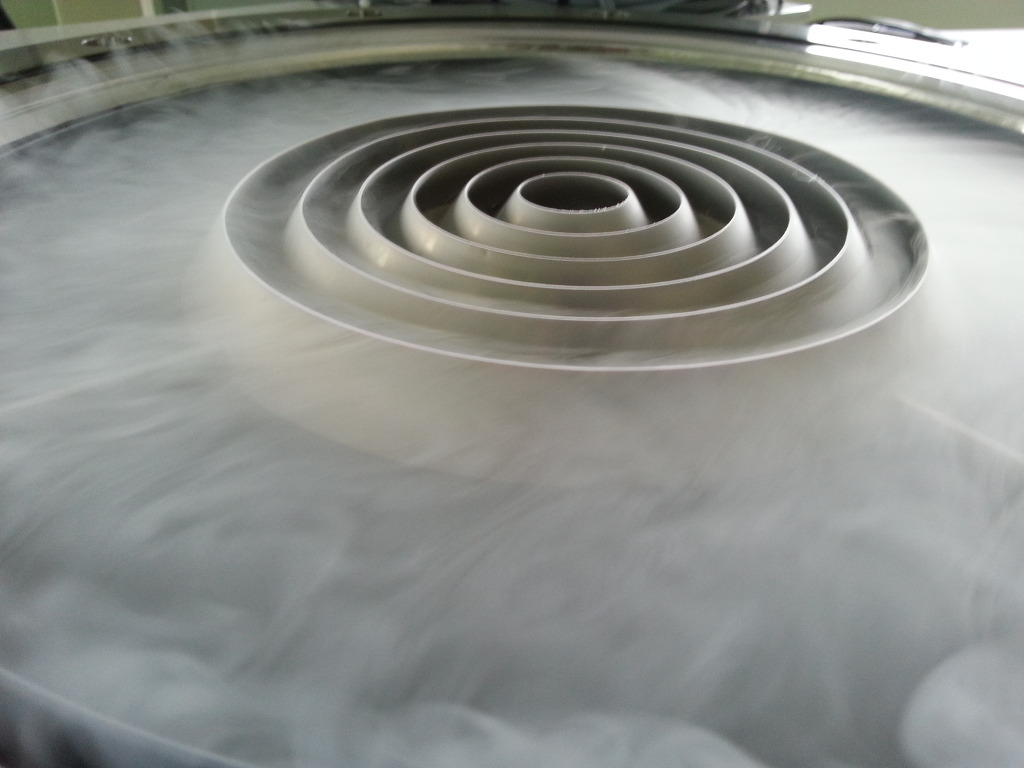

1.Cool Down후에 크라이오 펌프를 강제벤트 했을때 크라이오 펌프의 내부 모습 입니다.
(Cool Down온도는 10K였습니다.)
→대기중의 보이지 않던 수분들이 크라이오 펌프의 차가운 부분과 만나서 안개처럼 됩니다.

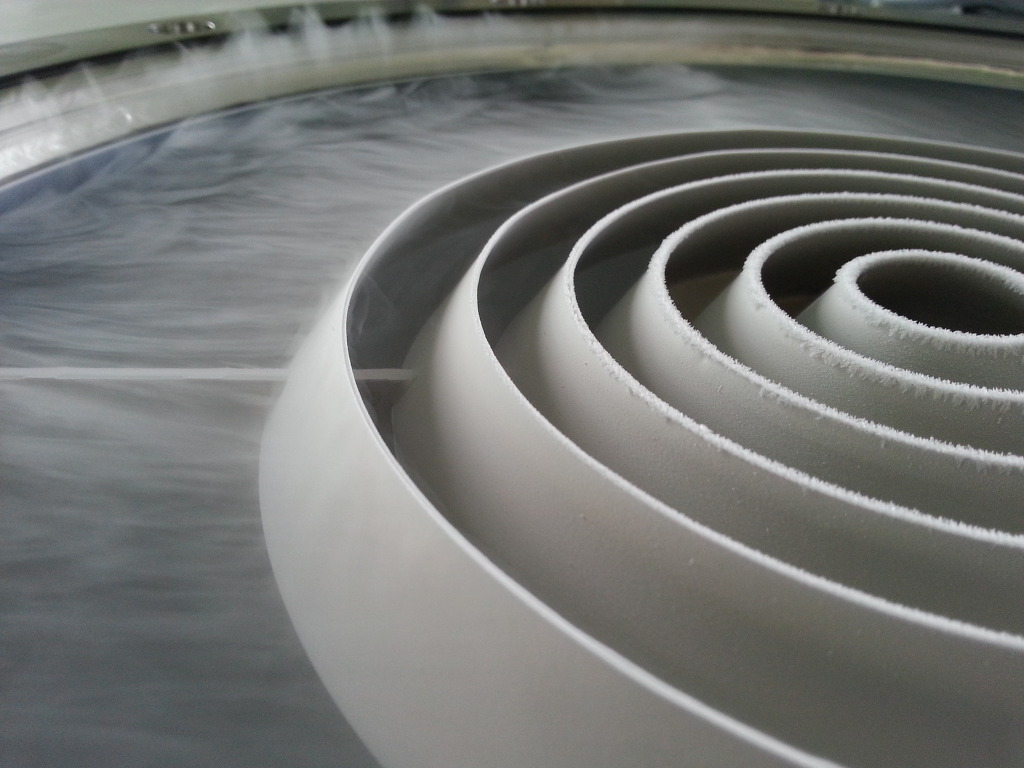

2.Cryo Pump의 온도가 서서히 올라가며 안개같은 수분은 점차 줄어들고 차가운 면에 얼게 됩니다.
→사진에서 보이는 버플에 수분들이 얼어 있는것이 보입니다.

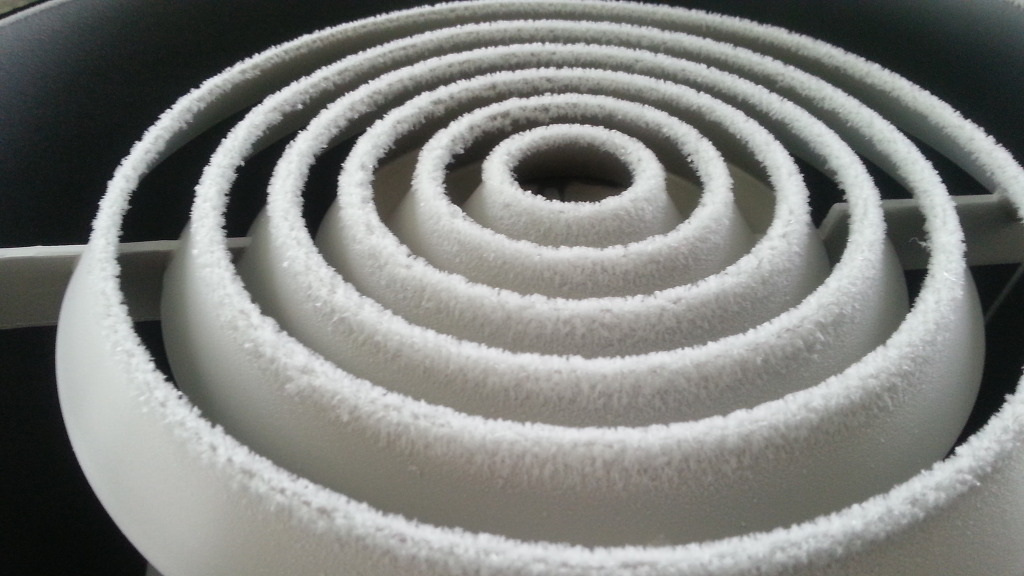

3.Cryo Pump의 내부에 안개처럼 있던 수분들은 크라이오 펌프의 온도가 올라가며 사라지게 됩니다.
→안개같은 수분들은 많이 줄었습니다만, 냉각면과 접촉하여 얼어버린 수분은 2번의 사진보다 많아졌습니다.
실드부분에 검게 흑화처리한 부분에도 수분이 붙어서 하얀 눈이 내린것 같이 보이는군요!!
위와같이 Cryo Pump의 내부는 냉각되어 기체분자를 얼리게 됩니다.
Cryo Pump가 냉각하여 기체를 잡는다고만 알고계신 분들은 위의 사진과 설명 참고 하시기 바랍니다.
*본 내용에 대하여 추가 사진이나 동영상이 필요하신 분들은 자료의 작성자에게 메일이나 전화로 요청하시기 바랍니다.
작성자: E-Mail: phk8570@hanmail.net , T: 011-9413-2487
