[입문강좌-7]파노라마 촬영방법 및 촬영장수 (사용카메라 + 사용렌즈별)

[큐빅판]

11. 큐빅판 파노라마 헤드를 이용한 렌즈별 촬영장수

아래에 제시된 촬영장수는 가로360도 x 세로180도로 제작되는 Spherical Panorama 제작을 위한 촬영장수 입니다.

아래의 표는 렌즈별 촬영장수입니다.

촬영 장수 중에 0도를 제외한 상하각도는 수평 촬영장수에 비해서 2장 혹은 3장적은 장수로 표기된 것은, 0도를 중심으로 상하 각도는 촬영되는 화각이 더 적어지기 때문입니다.

구형 지구본의 중심점에서 본다고 연상하시면 0도 적도 부분이 제일 넓고 북극이나 남극으로 갈수록 화각이 좁아지는 것을 연상 하시면 됩니다.

파노라마 제작 전용 프로그램을 오랜기간 사용해본 경험치 입니다. 수평 촬영장수에 비해서 2장 혹은 3장적은 장수로 촬영을 해도 완벽한 파노라마 제작을 할 수가 있습니다. CubicPan M2 각도기는 이러한 촬영상황에 아주 편리하도록 설계가 되어 있습니다.

----------------------------------------------------------------------------------------------------------------------------

크롭바디 DSLR 카메라 + 삼양 8mm F3.5 Fisheye Lens

세가지 촬영방법중에 촬영방법 1번을 추천합니다.

촬영방법1  (총 11장)

-10도 : 6장

+50도 : 3장

-90도 : 1장 (컨트롤 포인트를 찍기위한 포인트 놓고 촬영)

삼각대 치우고 삼각대 있었던 자리 1장

촬영방법2 (총 9장)

   0도 : 6장

+90도 : 1장

-90도 : 1장 (컨트롤 포인트를 찍기위한 포인트 놓고 촬영)

삼각대 치우고 삼각대 있었던 자리 1장

촬영방법3 (총 14장)

+45도 : 6장

-45도 : 6장

-90도 : 1장 (컨트롤 포인트를 찍기위한 포인트 놓고 촬영)

삼각대 치우고 삼각대 있었던 자리 1장

----------------------------------------------------------------------------------------------------------------------------

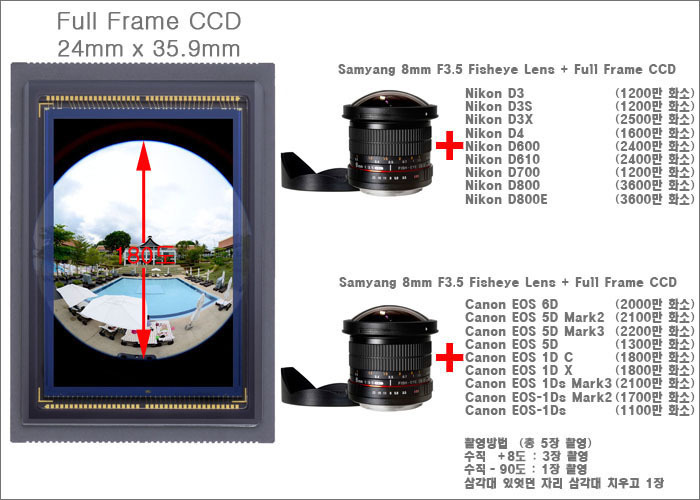

풀프레임 DSLR 카메라 + 삼양 8mm F3.5 Fisheye Lens

니콘 D810 +  삼양 8mm F3.5 Fish-Eye 2 (12168 x 6084 Pixel 파노라마제작)

니콘 D750 +  삼양 8mm F3.5 Fish-Eye 2 (9856 x 4928 Pixel 파노라마제작)

니콘 D600 +  삼양 8mm F3.5 Fish-Eye 2 (9996 x 4998 Pixel 파노라마제작)

소니 A7 R2 +  삼양 8mm F3.5 Fish-Eye 2 (13128 x 6564 Pixel 파노라마제작)

2가지 촬영방법중에 촬영방법 2번을 추천합니다.

촬영방법1  (총 5장)

 +8도 : 3장

-90도 : 1장 (컨트롤 포인트를 찍기위한 포인트 놓고 촬영)

삼각대 치우고 삼각대 있었던 자리 1장

촬영방법2 (총 6장)

  +8도 : 4장

-90도 : 1장 (컨트롤 포인트를 찍기위한 포인트 놓고 촬영)

삼각대 치우고 삼각대 있었던 자리 1장

----------------------------------------------------------------------------------------------------------------------------

풀프레임 DSLR 카메라 + 삼양 12mm F2.8 ED AS NCS FISH-EYE

캐논 5D Mark3 +  삼양 12mm F2.8 ED AS NCS Fish-Eye (12988 x 6494 Pixel 파노라마제작)

촬영방법1  (총 11장)

+50도 : 3장

-10도 : 6장

-90도 : 1장 (컨트롤 포인트를 찍기위한 포인트 놓고 촬영)

삼각대 치우고 삼각대 있었던 자리 1장

촬영방법2  (총 9장)

+90도 : 1장

-10도 : 6장

-90도 : 1장 (컨트롤 포인트를 찍기위한 포인트 놓고 촬영)

삼각대 치우고 삼각대 있었던 자리 1장

----------------------------------------------------------------------------------------------------------------------------

풀프레임 DSLR 카메라 + 삼양 14mm F2.8 ED AS IF UMC

 캐논 5D Mark2 + 삼양 14mm F2.8 ED AS IF UMC (13348 x 6674 Pixel 파노라마제작)

 니콘 D810 + 삼양 14mm F2.8 ED AS IF UMC (17712 x 8856 Pixel 파노라마제작)

촬영방법 (총 14장)

+45도 : 6장

-30도 : 6장

-90도 : 1장 (컨트롤 포인트를 찍기위한 포인트 놓고 촬영)

삼각대 치우고 삼각대 있었던 자리 1장

----------------------------------------------------------------------------------------------------------------------------

풀프레임 DSLR 카메라 + 니콘16mm 어안렌즈 또는 캐논 15mm 어안렌즈 촬영시)

캐논 5D Mark 2 + 캐논 15mm 어안렌즈 (13944 x 6972 Pixel 파노라마제작)

촬영방법  (총 9장)

+90도 : 1장

-10도 : 6장

-90도 : 1장 (컨트롤 포인트를 찍기위한 포인트 놓고 촬영)

삼각대 치우고 삼각대 있었던 자리 1장

----------------------------------------------------------------------------------------------------------------------------

풀프레임 DSLR 카메라 + 캐논 16mm~35mm (16mm로 촬영시)

캐논 5D Mark3 + 캐논 16mm~35mm (16mm로 촬영시 15968 x7 984 Pixel 파노라마제작)

촬영방법  (총 18장)

+45도 : 8장

-30도 : 8장

-90도 : 1장 (컨트롤 포인트를 찍기위한 포인트 놓고 촬영)

삼각대 치우고 삼각대 있었던 자리 1장

----------------------------------------------------------------------------------------------------------------------------

풀프레임 DSLR 카메라 + 24mm

촬영방법 1  (총 33장)

+90도 : 1장

+50도 : 6장

   0도 : 9장 또는 12장

-50도 : 6장

-90도 : 1장 (컨트롤 포인트를 찍기위한 포인트 놓고 촬영)

삼각대 치우고 삼각대 있었던 자리 1장

촬영방법 2  (총 23장~26장)

+55도 : 6장

   0도 : 9장 또는 12장

-50도 : 6장

-90도 : 1장 (컨트롤 포인트를 찍기위한 포인트 놓고 촬영)

삼각대 치우고 삼각대 있었던 자리 1장

----------------------------------------------------------------------------------------------------------------------------

풀프레임 DSLR 카메라 + 28mm

니콘 D750 + 니콘 28mm F2.8D  (29540 x 14770 Pixel 파노라마제작)

촬영방법  (총 33장)

+90도 : 1장

+45도 : 10장

   0도 : 10장

-45도 : 10장

-90도 : 1장 (컨트롤 포인트를 찍기위한 포인트 놓고 촬영)

삼각대 치우고 삼각대 있었던 자리 1장

----------------------------------------------------------------------------------------------------------------------------

12. 360 파노라마 제작시 촬영장수 계산법

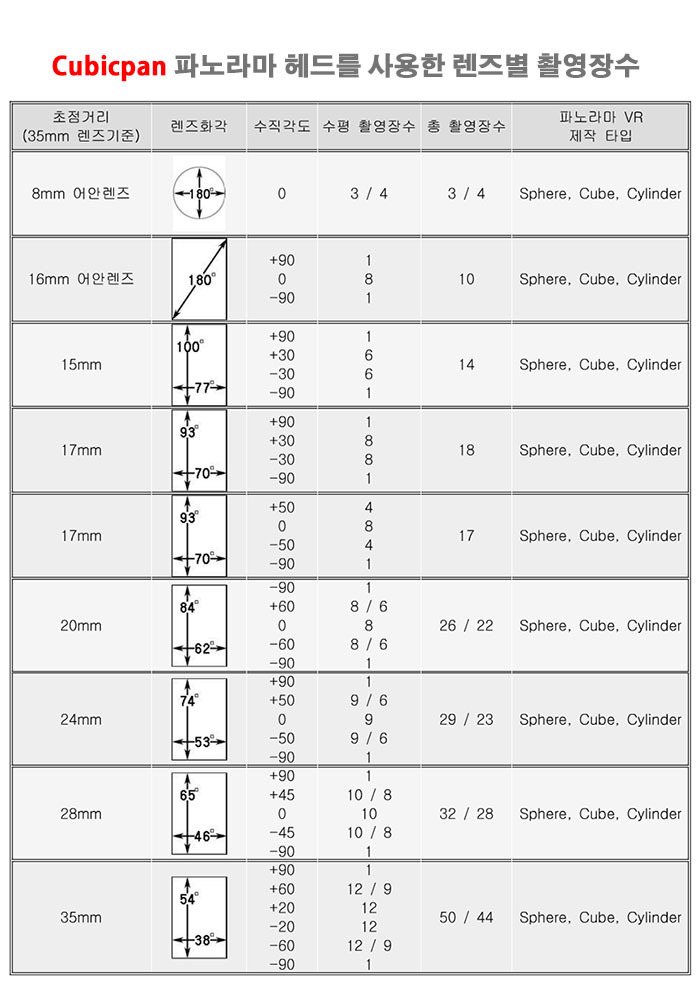

아래의 그림은 렌즈별 촬영장수는 파노라마제작 전용프로그램을 기준으로 한 것이며 지정된 촬영장수는 권장사양입니다. 이미지 한 장을 기준으로 한다면 겹쳐지는 영역이 25%가 되는 촬영장수입니다. 실전 촬영에서는 수평 촬영장수보다 수직 상하 촬영장수는 2~3장 적게 촬영을 합니다.

주의 할 점은 아래의 표에 표기된 렌즈의 초점거리(화각)는 35mm 필름카메라를 사용하는 렌즈의 초점거리(화각)입니다. 디지털 카메라의 렌즈 화각을 35mm로 환산해서 표를 참조하시기 바랍니다.

디지털 카메라의 사양서를 참조하게 되면 렌즈 부분에 디지털 카메라에 사용된 렌즈의 초점거리(화각)가 표시가 되어 있으며  35mm로 환산시 초점거리(화각)가 몇 mm 인지가 같이 표기가 되어 있습니다.

촬영장수 = 360도 x 1.25 (중복되는 영역) / 사용렌즈의 수평화각

예를 들어 28mm 렌즈를 사용한다면 촬영장수는 아래와 같습니다.

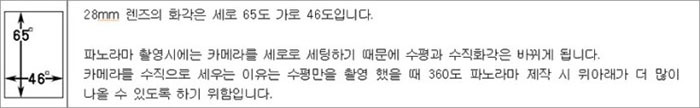

촬영장수 = 360도 x 1.25 (중복되는 영역) / 46도
             = 450 / 46도
             = 9.78

위의 공식에 따라서 계산을 하게 되면 28mm 렌즈를 사용 했을 때 10장을 촬영해야 한다는 것을 알 수가 있으며 각각의 10장은 25% 겹쳐지게 촬영이 됩니다.

위의 공식은 파노라마제작 전용프로그램을 기준으로 한 것이며 이미지 중목영역을 몇%로 설정하느냐에 따라서 촬영장수는 달라질 수 있습니다.

13. 360 파노라마 제작시 촬영장수 계산법

파노라마 촬영시 이미지의 한 장당 크기는 최종 출력할 이미지의 크기에 비례하여 계산을 합니다.

이미지의 가로 크기를 8,000Pixel로 출력할 경우는 아래의 공식을 이용하여 계산해 낼 수 있습니다.

웹에서 컴퓨터 화면으로 볼 때 풀스크으로 구현하려면 Spherical Panorama Image는 최소 8000 x 4000 Pixel로 제작을 하셔야 합니다.

한 장의 이미지 크기(가로기준) = (8,000 Pixel(가로기준) / 촬영장수) x 1.25(겹쳐지는 영역)

풀프레임 CCD 카메라에 28mm 렌즈를 사용하여 (10장을 촬영) 8,000Pixel 이미지를 출력한다면 한 장의 가로 이미지 크기는 최소 1000 Pixel 이상은 되어야 합니다.

​풀프레임 CCD 카메라 + 28mm 렌즈 사용시 카메라 해상도 최소사양 (150만 화소 카메라)
한 장의 이미지 크기(가로기준) = (8,000 Pixel / 10장) x 1.25 (겹쳐지는 영역)
                                          = 2666 Pixel x 1.25
                                         = 1000 Pixel

​풀프레임 CCD 카메라에 8mm 렌즈를 사용하여 (3장을 촬영) 8,000Pixel 이미지를 출력한다면 한 장의 가로 이미지 크기는 최소 3733 Pixel 이상은 되어야 합니다.

풀프레임 CCD 카메라 + 8mm 어안렌즈 사용시 카메라 해상도 최소사양 (2,100만 화소 카메라)
한 장의 이미지 크기(가로기준) = (8,000 Pixel / 3장) x 1.4 (겹쳐지는 영역)
                              = 2666 Pixel x 1.4
                              = 3733 Pixel

----------------------------------------------------------------------------------------------------------------------

파노라마 이론에 대한 전체강좌는 아래와 같습니다.

1강좌. 파노라마 촬영과 파노라마의 종류
http://cafe.daum.net/cubicpan/CJrH/7

2강좌. 파노라마 촬영의 핵심 노달포인트(Nodal Point)?.노 패럴랙스 포인트(No Parallax Point)!
http://cafe.daum.net/cubicpan/CJrH/8

3강좌. 파노라마 촬영에 있어서 노 패럴랙스 포인트(No Parallax Point)의 효과
http://cafe.daum.net/cubicpan/CJrH/9

4강좌. 파노라마 촬영장비, 큐빅판 스페리컬 파노라마 헤드!
http://cafe.daum.net/cubicpan/CJrH/10

5강좌. 파노라마 촬영 및 제작에 필요한 장비와 프로그램
http://cafe.daum.net/cubicpan/CJrH/11

6강좌. 파노라마 헤드에 노 패럴랙스 포인트 (노달포인트) 설정하기
http://cafe.daum.net/cubicpan/CJrH/12

7강좌. 큐빅판 파노라마 헤드를 이용한 렌즈별 촬영장수
http://cafe.daum.net/cubicpan/CJrH/13

8강좌. 파노라마 촬영시 카메라 메뉴 세팅방법
http://cafe.daum.net/cubicpan/CJrH/14

9강좌. 파노라마 제작 형태 및 종류
http://cafe.daum.net/cubicpan/CJrH/15

10강좌. 파노라마 입체 프린트 및 출력
http://cafe.daum.net/cubicpan/CJrH/16

---------------------------------------------------------------------------------------------------------------------------
다음카페에 큐빅판 사용자클럽인 "큐빅판클럽" http://cafe.daum.net/cubicpan 에 초대합니다.

단시점 파노라마를 촬영할 수 있는 "큐빅판" 이라는 파노라마 헤드 (파노라마 로테이터)를 직접 개발하여 판매하고 있습니다.

VR 제작 장비 구매를 원하시거나 제작방법 교육이 필요하신 분은 네이버의 큐빅판 스토어팜에서 해결해 드립니다.

네이버 큐빅판 스토어팜 쇼핑몰 http://storefarm.naver.com/cubicpan

[큐빅판]

skaaaaa님 위의 제품은..
큐빅 M2 / HS-SS 기종이구요..
단렌즈 50mm 까지 사용이 가능한 기종입니다..

[skaaaaa]

감사드립니다. 열심히 배워보겠습니다.

[큐빅판]

이번기회에 파노라마 마스터 하시죠...ㅎ.ㅎ.

제가 도와 드리겠사옵니다...~~~...^ㅗ^...

[안영주]

니콘 16mm 사용중입니다. 혹시 촬영 컷수랑 각도 알 수 있을까요??
카메라는 D810입니다.

[큐빅판]

때늦은 답변을 드리게 되네요..
죄송합니다..

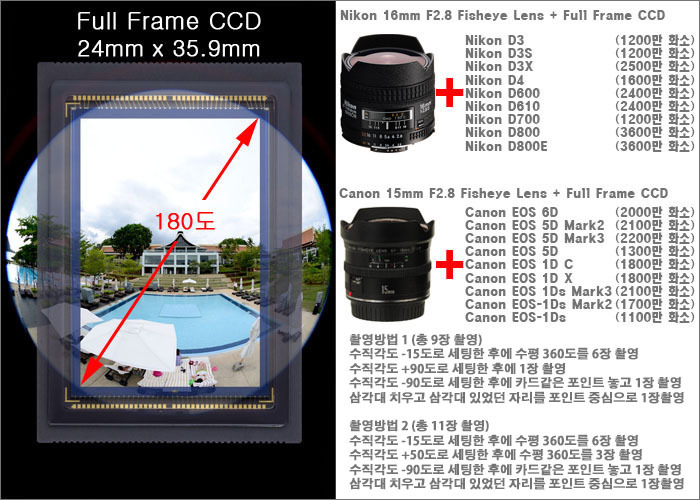

니콘 16mm 어안렌즈 라면 위에서 3번째 그림대로 촬영하시면 됩니다.

촬영방법 1 (총 9장 촬영)
수직각도 -15도로 세팅한 후에 수평 360도를 6장 촬영
수직각도 +90도로 세팅한 후에 1장 촬영
수직각도 -90도로 세팅한 후에 카드같은 포인트 놓고 1장 촬영
삼각대 치우고 삼각대 있었던 자리를 포인트 중심으로 1장촬영

촬영방법 2 (총 11장 촬영)
수직각도 -15도로 세팅한 후에 수평 360도를 6장 촬영
수직각도 +50도로 세팅한 후에 수평 360도를 3장 촬영
수직각도 -90도로 세팅한 후에 카드같은 포인트 놓고 1장 촬영
삼각대 치우고 삼각대 있었던 자리를 포인트 중심으로 1장촬영
