최근에 출시되고 있는 대부분의 무전기는 CAT를 지원한다.
CAT란 컴퓨터로서 무전기의 전체 기능을 Control하는 기능으로 컴퓨터와 무전기가
Serial 통신으로 연결되어 다양한 역할을 하는 편리한 기능이다.
도대체 무전기의 CAT기능이란 어떤 것일까 하는 호기심으로 최근에 출시된
Yaesu Company의 FTdx 1200 무전기를 HL2VA의 추천으로 일본에서 직구로 구입하였다.
물론 이 무전기와 컴퓨터를 연결하기 위한 인터페이스 SCU-17과
디지털 통신을 즐기기 위해 Option 부품으로 FFT-1도 같이 구입을 하였는데, FFT-1은
RTTY와 CW신호를 무전기의 화면에서 직접 Decode하는 역할을 한다.

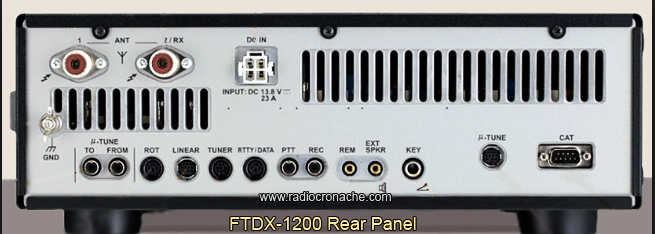

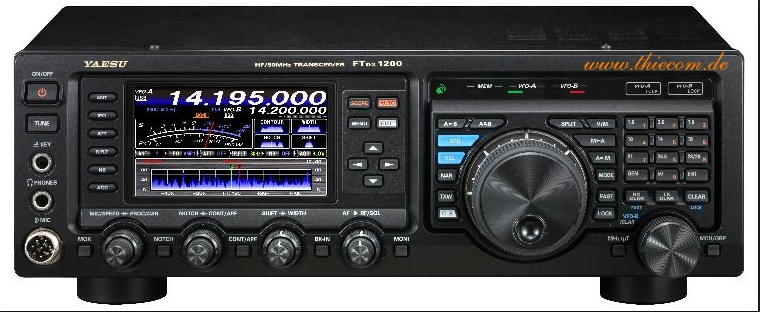

- FTdx 1200 무전기 전.후면 Pannel -
최근의 무전기는 내부의 모든 기능들이 내장되어 있는 컴퓨터로 제어되기 째문에
외부에서 개인용 PC와의 통신이 쉽게 이루어 질수 있고, 또한 무전기를 제어하는 기능들을 별도의
명령어로 이름지어 두고 이 명령어를 보내면 복잡한 조작들이 한번의 조작으로 작동한다.
이러한 명령어 집단을 Menu라고 하며, FTdx1200에는 모두 196개의 Menu가 있다.
그리고 Analog신호를 디지털로 변환하는 DSP라는 컴퓨터 칩이 있어 모든 신호를 컴퓨터로
처리하여 불필요한 신호는 잘라내고 필요한 신호만 선택하여 S/N비를 개선하고,
대역폭 등을 필요에 따라 자유자재로 조절하는 뛰어난 성능을 자랑한다.
CAT 기능이란 FTdx1200에 있는 196개의 명령어를 개인용 컴퓨터에서
응용 S/W의 지원으로 Serial 통신에 의해 무전기로 보내어 각종 통신방식에 필요한
다 단계의 무전기 조작을 순식간에 자동으로 제어할 수 있다.
이와같이 CAT를 지원하기 위한 필수부품으로 무전기와 개인용

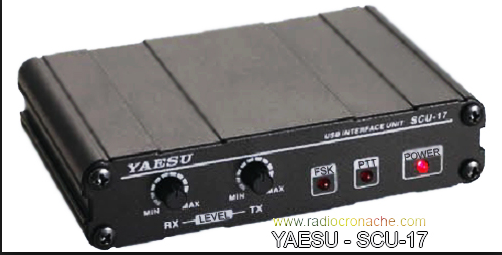

컴퓨터를 연결하는 인터페이스로서 FTdx1200에는 SCU-17이라는 부속품이 있다.
무전기와 컴퓨터를 연결하는 인터페이스는 굳이 이 같은 Maker제품이 아니라
직접 Home Made로 제작할 수도 있다. 그동안 나는 직접만든 제품을 사용하다가 이번에는
새 무전기와 함께 직접구입헸는데 이를 이용하여 아래와 같이 컴퓨터와 결선한다.
SCU-17의 기능은 무전기의 입.출력 음성신호를 컴퓨터에 공급하고,
196개의 Menu CAT 신호를 무전기와 컴퓨터간에 양방향으로 전달하는 통로기능을 담당한다.
무전기와 컴퓨터간에 오가는 여러신호를 최근에는 SCU-17 인터페이스로
USB 단자 하나를 이용하여 아래와 같이 결선하여 해결하고 있다.
다음으로 무전기와 개인용 컴퓨터를 연결하여 다양한 CAT조작을 하기 위해서는
응용 S/W가 필요한데, 여기에는 많은 종류의 S/W가 보급되고 있으며, 일부는 유료 또는 무료로
제공되는 S/W도 있어, 나는 무료로 입수할 수 있는 Ham Radio Delux라는 S/W를 이용했다.
이 S/W는 Version 5.2까지는 무료로 제공되고 있으며, 6.x Version 이상은 유료로
구입해야하는데, 나는 무료 S/W를 이용하여 충분한 기능을 숙지한 후 우료 Version을 구입하기로 했다.
그러나 FTdx 1200 RIG를 HRD Version 5.2X에 사용하여 CAT를 지원하고자 했으나.
Radio Command에 아무리 Yaesu RIG를 찾아 보았으나 FTdx 1200모델은 찾을수가 없었다.
FTdx1200 Model은 최신 모델이라 5.2x 무료 버젼은 이를 지원하지 않고,
HRD 6.x 이상의 유료 Version에는 이를 지원하는것을 나중에 알게 되었다.
여러가지 정보를 수집하든 중 DS1PDF님이 최근에 생산된 유사한 모델을
선택해 보는것도 하나의 방법이라는 조언이 있어 Yaesu 사의 유사 모델인 FT950을 선택했더니
FTdx 1200의 모든 CAT 명령이 제대로 실행되는 HRD 5.2X Version을 활용 할 수 있었다.

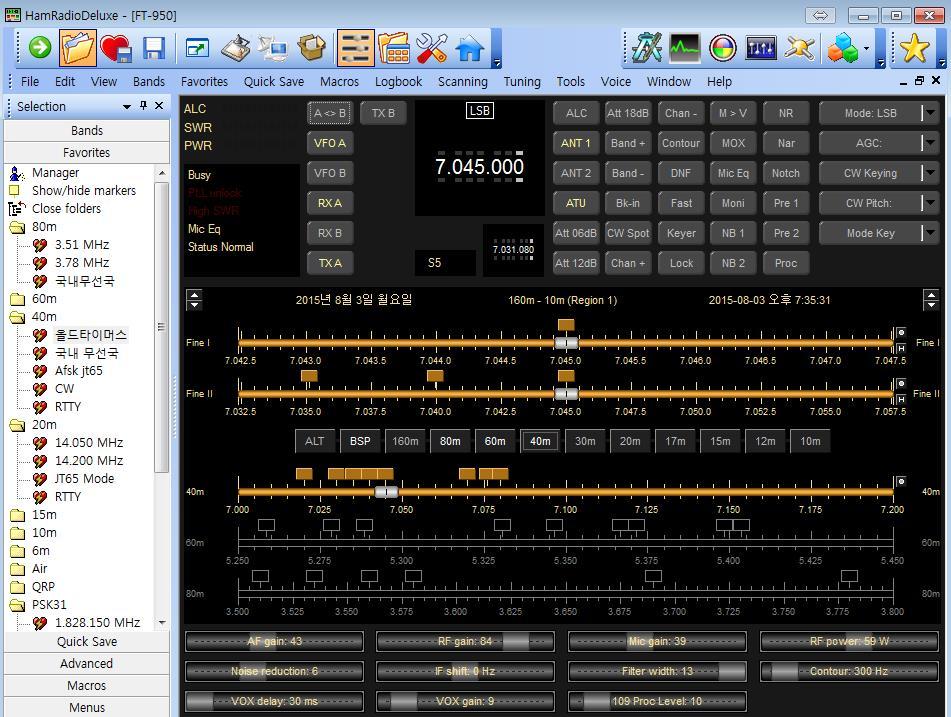

- 사진은 FTdx1200 모델의 RIG를 FT 950으로 대체하여 연결한 모습 -
위 화면을 보면 컴퓨터 마우스를 화면의 Slide Bar에 붙여서 조정한다면
마음대로 무전기의 전 기능을 제어할 수 있다는 것을 보여주고 있는데, 특히 자신이 자주 사용하는
주파수는 별도로 설정하여 왼쪽편과 같이 표시해 두면 마우스의 클릭으로 순식간에
Band, Mode, 주파수가 변하는 편리한 기능을 제공해 준다.
이렇게 FT950 모델에도 FTdx 1200 RIG의 모든 CAT 명령이 제대로 실행되며
각종 디지털 모드인 JT65, CW. RTTY, PSK31등을 모두 활용하여 정상적인 교신도 할 수 있었다.
이때의 Interface는 Yaesu사의 USB Interface인 SCU-17을 이용하였으며,
모든 기능이 정상적으로 잘 작동하였고, 디지털 통신의 모든 Mode를 성공적으로 지원해 주었다.
그런데 한가지 문제점은 RTTY Mode인데. HRD S/W에서는 RTTY-45를
선택하고 무전기를 LSB-RTTY Mode로 변환하여 송신하면 PTT만 잡히고 데이터가 송신되지
않았으며, 컴퓨터에서도 RTTY의 신호를 정상적으로 수신할 수 없었다.

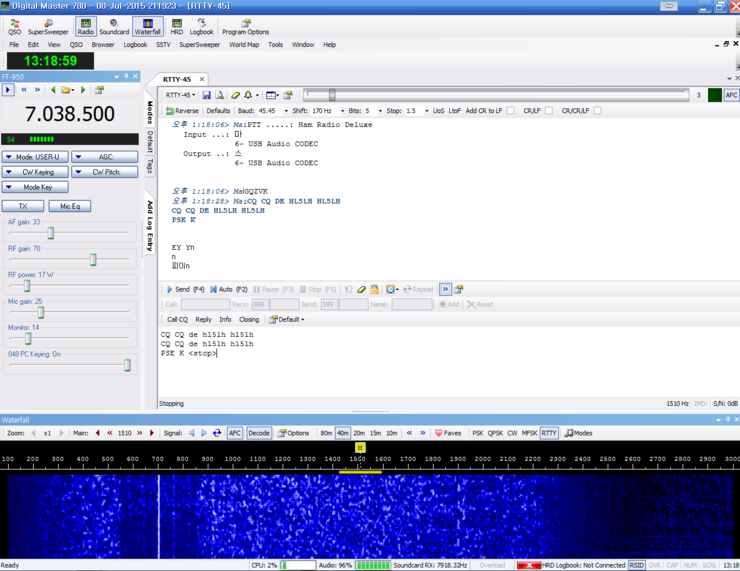

그래서 HRD S/W의 송신 모드를 RTTY-45로 선택하고 무전기 FTdx 1200의
송신 Mode를 usb-data로 변환하니까 정상적인 수신과 송신이 되며, LSB-RTTY에는 송.수신이 불가능...
이렇게 무전기의 Mode가 DATA Mode에만 RTTY가 정상적으로 송.수신 되는 이유를 알수가 없다.
즉, HRD/SW는 RTTY-45로 설정하고, 무전기는
DATA Mode로 셋팅해야만 정상적인 RTTY의 송.수신 모드가 형성된다.

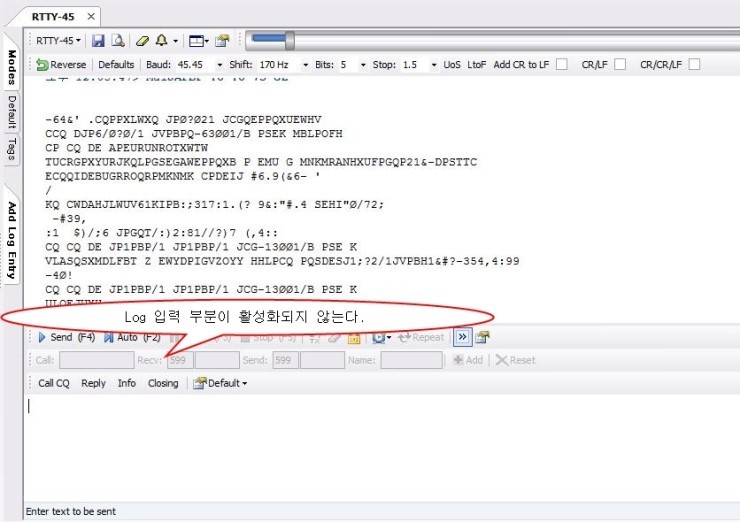

또 하나는 아래와 같이 데이터통신 모드에서 Log 입력부분이 활성화되지 않는 문제가 있었다.

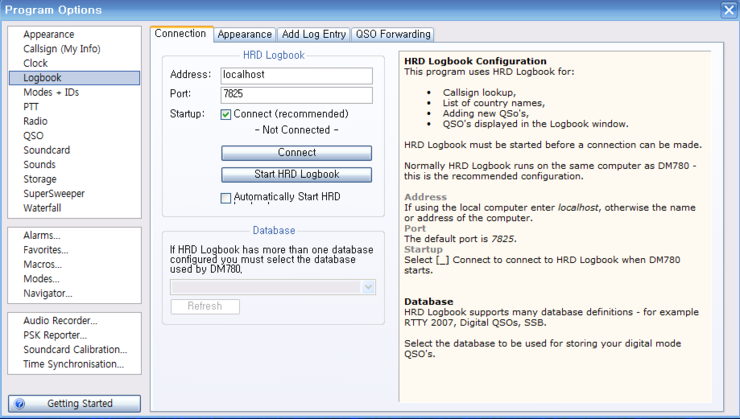

이 문제는 DM 780을 구동하여 Option을 선택하고 Appearance로 들어가서
Logbook Menu에 들어가면 다음과 같은 화면이 나오는데, Start HRD Logbook을 실행하ㅗ,
Connect를 클릭하면 제일 아래 부문의 Reflesh가 활성화되는데,
이를 클릭하면 데이터 통신모드에서 Logbook이 활성화 된다.
이와같이 하여 FTdx 1200 무전기를 HRD Version 5.24에 연결하여
FT950모델의 CAT기능을 활용하여 CW, RTTY, PSK, JT65, SSTV 등 모든 디지털 Mode의
통신기능을 Full로 활용할 수 있었다.
또한 HRD(Ham Radio Delux) 소프트웨어를 활용하면 FTdx 1200무전기의
모든 기능을 컴퓨터 화면을 보면서 마우스로 Control할 수 있는데, 특히 Band, Mode, 주파수, AF. RF Level 등
무전기의 전면 Pannel에 있는 전체 기능을 마우스의 One Click으로 제어할 수 있을뿐만 아니리

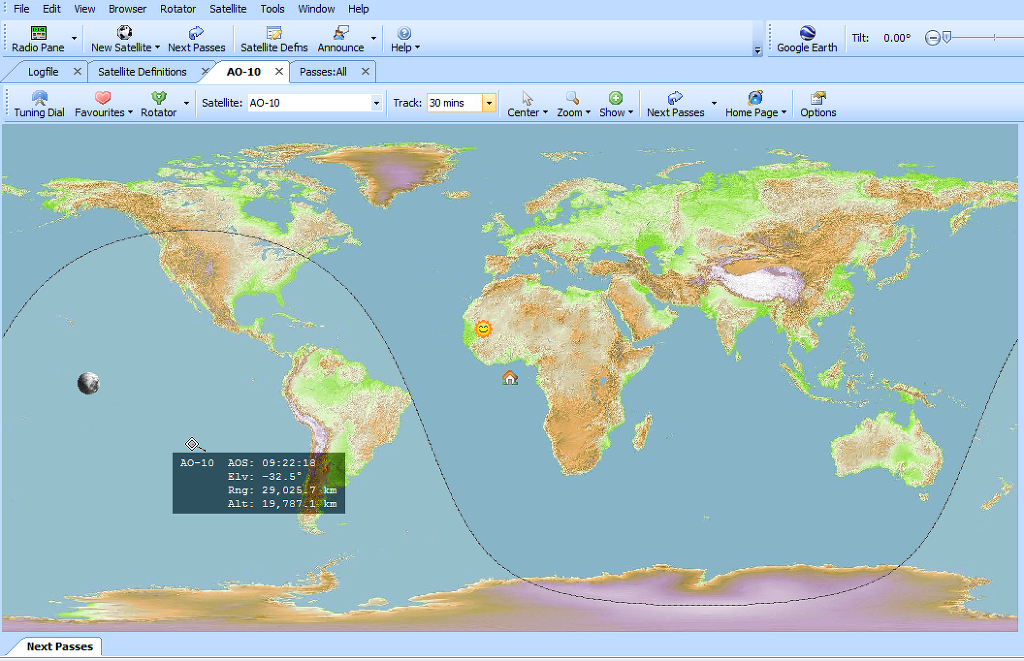

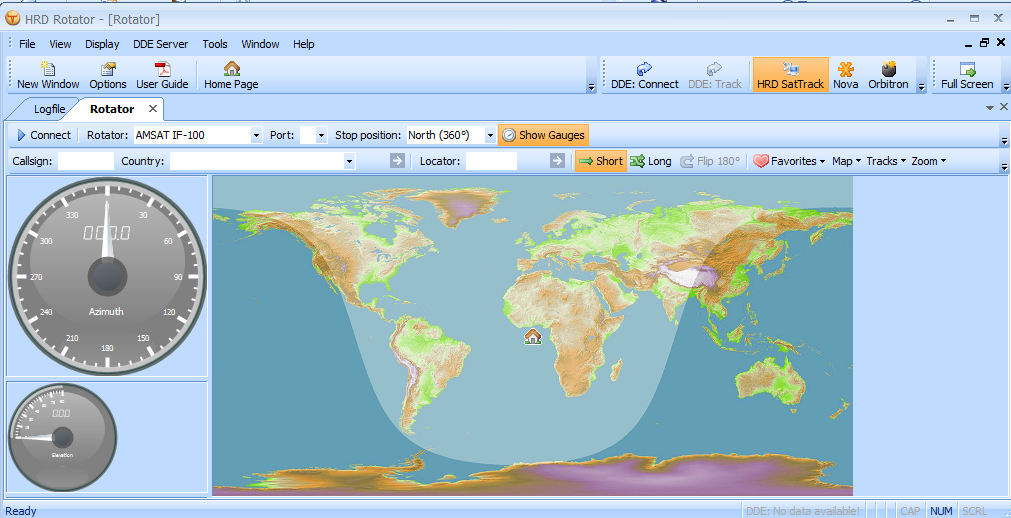

Logbook, Rotator 제어, 위성통신 기능 등 대단한 기능을 갖고 있다.

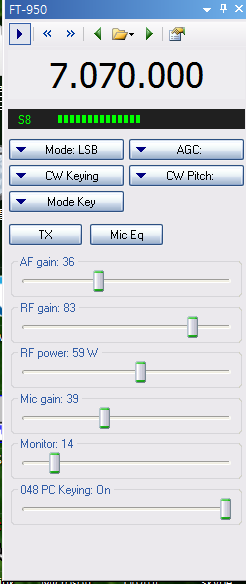

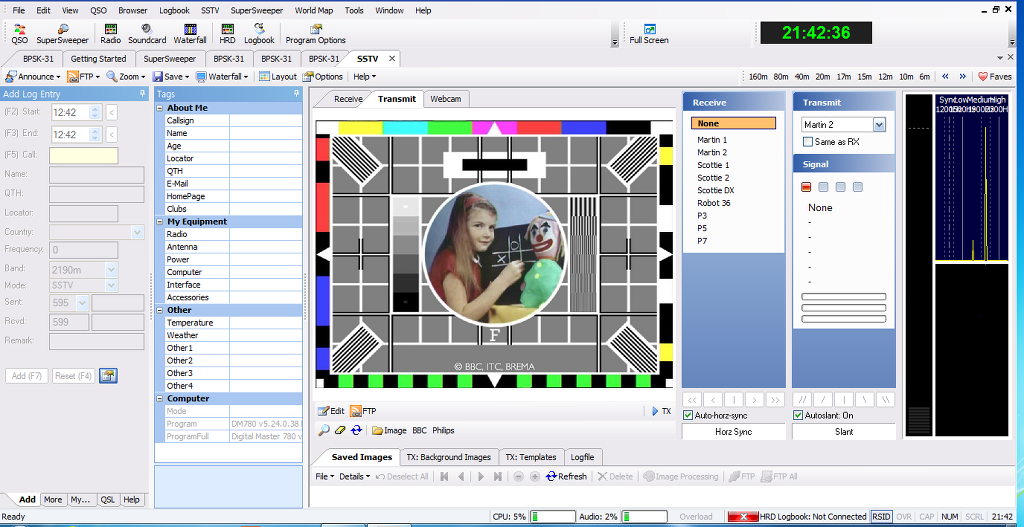

HRD는 Digital Mode교신 중에서도 위와같은 화면을 수시로 불러 무전기를 CAT기능으로 조작할 수 있다.
Ham Rdio Delux Software는 디지털 통신을 위한 막강한 기능을 지원하기 때문에
그 기능을 숙지하는 데에는 많은 시간이 필요하고, 이 하나의 소프트웨어만 있다면 Log정리에서 부터
CAT의 지원으로 여러 모드의 디지털 통신을 즐길수가 있다.
