안녕하세요
오늘은 심심해서 51A 핸디 항상 배터리 부족현상을 해소 하고자 외부 배털리를 만들어 보았읍니다
준비물 1. 인두기 2. 캡톱테이프(열에 강한 테이프)라고도 합니다 3. 스폿용 니켈선 조금

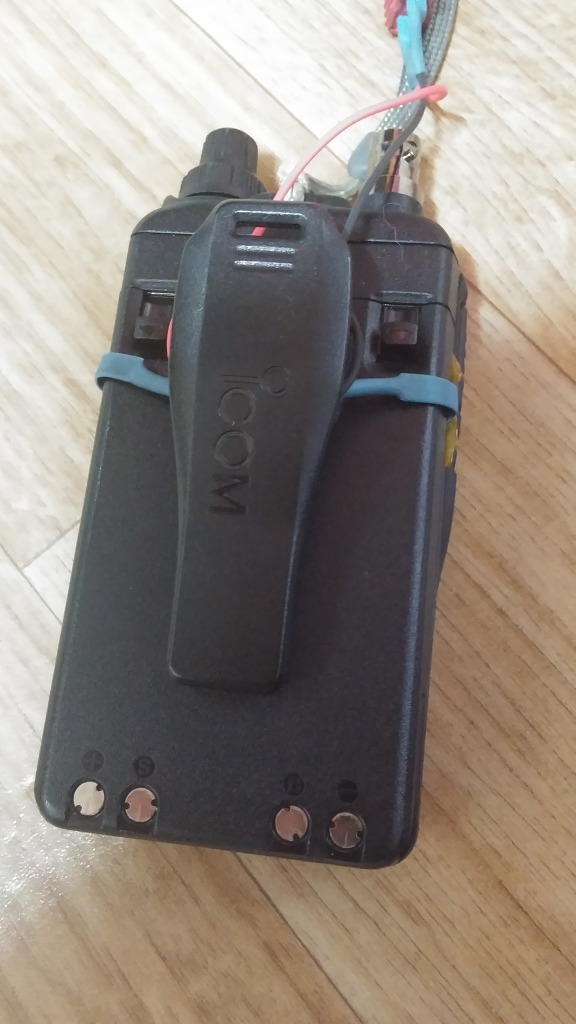

캡톱 테이프로 1차로 배터리 분리후 몸체부분에 스폿용 니켈선 지나가는 자리에 붙이시고 그위에 단자부위에 니켈선을 살짝 포게시고 그나머지는 수축튜브로 마무리하시고 사진처럼 빼시면 됩니다

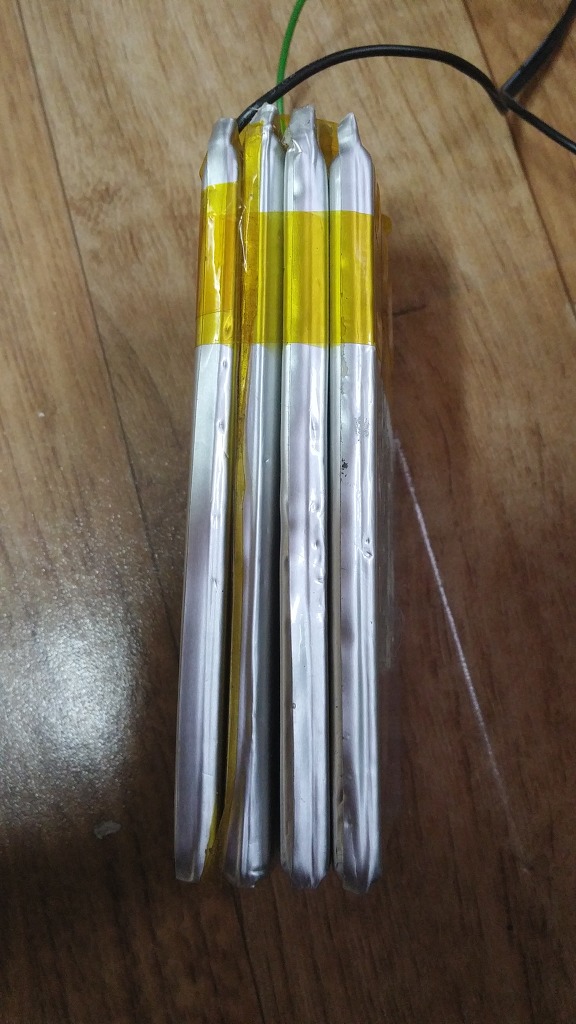

전 리튬폴리머 5A 짜리 4장을 병렬연결해서 2묽음을 준비 했읍니다
1셀 보호회로 장착하고 마무리 준비를 합니다 이로써 20A 배터리 팩이 완성 되겠지요
그리고 중요한거는 옆면에 12V 꽂는곳에 하면되지 왜 굿이 저렇게 하나시면 옆면은 DCorDC 컨버터 역활을 하기
때문에 PTT를 잡으면 2.5A의 전류가 먹습니다 고방전 배터리나 오토바이 배터리로 제작을 하셔야 합니다

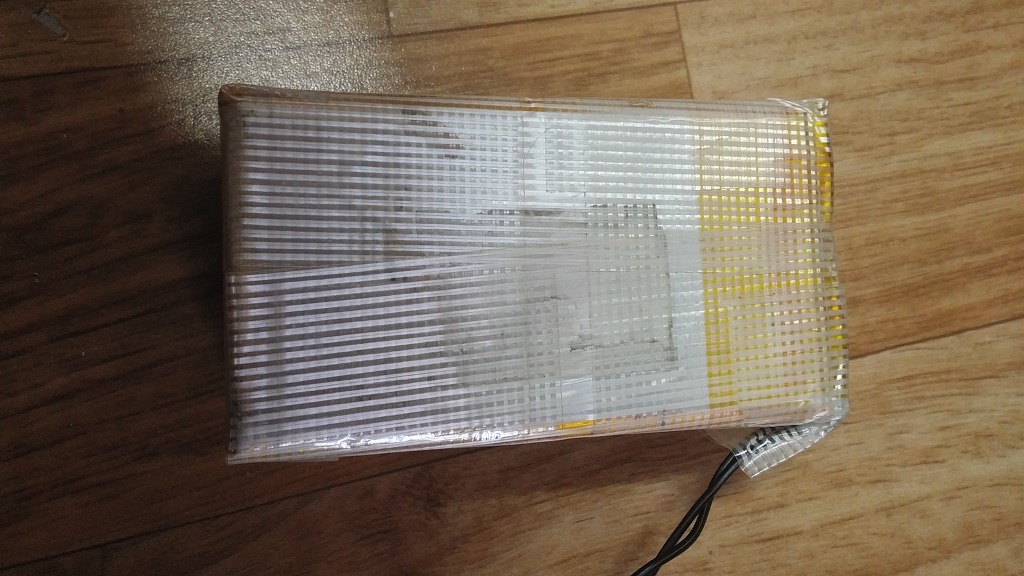

완성된 팩입니다 약 50g 정도의 20A 배터리팩이 하루 약 12시간대기모드 와 낮시간대 라디오 청취 하고도 8.4V 완충에서
하루 사용시 8.3V으로 산행이나 공개운영때 큰힘을 발휘 하리라 봅니다
손재주가 있으시분들 한번 도전 해볼만 합니다....., 깔끔한걸 좋아 하시는분은 하지 마시길
감사합니다 지금까지 대구 6L5SOL 이였읍니다...
73......고운밤들 되세요
다음검색
댓글
댓글 리스트-
작성자6K5CMC 작성시간 17.01.13 와우
대단 하십니다
전용 충전기가 있어야 하는지요 ?? -
작성자6L5SOL 작성자 본인 여부 작성자 작성시간 17.01.13 네 배터리는 안전을 최우선으로 생각하셔야 합니다 2셀 전용 충전기나 다목적 충전기 B6을 구매 하시길 권장합니다
-
작성자HL5BPL 작성시간 17.01.13 ID 51A에 연결할 때는 어떻게 하는 것입니까?
기존 배터리 팩에 선을 납땜해 사용하는 것인지요?
이렇게 되면 충전에 문제가 생기지 않나요? -
작성자6L5SOL 작성자 본인 여부 작성자 작성시간 17.01.13 납땜 하는것이 몸체부분에 보시면 뽀족하게 생긴 단자6개중 우측이 + 좌측이 - 스폿용 니켈을 접촉만되게 해서 빼주고 기존 배터리는 화장지로 덮어 차단 시키는 구조입니다 충전은 충전기로 하셔야 합니다
-
작성자6L5SOL 작성자 본인 여부 작성자 작성시간 17.01.13 몸체와 배터리를 훼손 시키지 않기 위해서 니켈선이 필요한것이지요 자체 충전을 하시면 너무 시간이 걸리는 단점이 있어 2A~2.5A 전용 충전기로 하시는게 좋습니다
