제가 전에도 몇번 말씀 드린 적이 있습니다만, 디지털 교신은 말로만 교신하는 것이 아닙니다.
즉 D-STAR에서는 음성 신호외에 PTT를 누를때마다
콜사인이나 QTH, 장비모델 등등 미리입력 해둔 디지털 DATA신호가 같이 날라갑니다.
그 중의 중요한 것 하나가 GPS위치정보인데,
D-STAR를 운영하면서도 아직 이 GPS기능을 제대로 사용하지 못하는 분들이 많은 것같아 몇자 적습니다.
D-STAR mode로 교신하면서 일반 FM mode 처럼 음성교신만 한다면
디지털 교신의 재미는 반감되어 버린다고 생각합니다.
최근의 D-STAR 무전기에는 GPS 기능이 내장되어 있어 이 GPS DATA를 이용하여,
교신 상대방의 위치(좌표)도 확인가능하고 또한 교신상대방과 나사이의 거리나 방향,
상대방(자동차)의 움직이는 속도, 해발고도 등도 알 수 있을 뿐만아니라,
구글지도와 연동하면 상대방의 위치를 지도상에서 정확히 표시할 수도 있습니다.
물론 자기에 대한 정보를 밝히고 싶지 않은 사람은 GPS기능을 꺼두면 됩니다.
그런데 아직도 많은 분들이 D-STAR무전기에 내장된 GPS기능에 대해서는
아예 사용법을 모르고 계신 분들도 많은 듯하여
예전에 HL5BPL om님께서 올리셨던 글을 다시 한번 더 여기에 올려 드리니
각자 가지고 있는 장비의 GPS 기능을 활용하여 보다 재미있는 디지털 교신을 즐기시길 바랍니다.
de HL5BBD 이인우
===================================================================================================================
D-Star 운용을 하면서 장비 메뉴얼을 참조해 보고 HL5QQ, HL5BBD 오엠님 등 다른 분들과 테스트하여 현재까지 제가 파악한 GPS 설정 및 운용방법을 적어 보겠습니다.
일단 D-Star 무전기에는 GPS 모듈이 내장되어 있는 기종이 있고, 외장 GPS 모듈을 DATA 포트에 연결하여 사용할 수 있는 기종이 있습니다.
제가 가지고 있는 ID-51A Plus (ICOM 50주년한정판) 핸디에는 GPS 가 내장되어 있고, IC-9100은 내장되어 있지는 않고 외장 GPS를 연결할 수 있게 되어 있습니다.
먼저 기본적인 설정법입니다.
아래 표현한 GPS SET 모드의 GPS 설정 변수 이름은 기종마다 표현 방식이 약간 다를 수 있습니다.
1) GPS Select : : 무전기사용위치에 따라 설정을 바꾸어 주어야 합니다.
- Off : GPS 기능을 사용하지 않습니다.
- Internal GPS : 내장 GPS 모듈을 사용해 직접 GPS 위성에서 받은 위치정보를 사용합니다.: 야외 또는 자동차에서사용시
- External GPS : 외장 GPS 모듈을 사용해 직접 GPS 위성에서 받은 위치정보를 사용합니다.
- Manual : GPS 모듈이 없거나 건물내 등 GPS 위성신호를 수신할 수 없을때 수동으로 위치 정보를 무전기내에 강제 설정해서 사용합니다. : 건물내에서 사용시
2) GPS TX mode
- Off : 내 GPS 위치정보를 D-Star 네트웍으로 송신하지 않습니다.
- D-PRS (DV-A) : PTT를 잡고 DV모드로 음성 송신을 할때 내 GPS 위치정보를 같이 내보냅니다. 이 상태에서는 D-Star
네트웍 상의 APRS 게이트웨이를 통해 APRS 서버로 내 위치정보가 전달됩니다. 따라서 APRS 사이트에서
지도상에 내 위치를 확인해 볼 수 있습니다. (APRS : Automatic Packet 또는Position Reporting System)
ID-51에서 이 모드를 선택하면 메인 화면상에 모드 표시가 DV 에서 DV-A로 바뀝니다. IC-9100에서는
바뀌지 않고 그냥 DV로 되어 있습니다.
- NMEA (DV-G) : 이 모드는 GPS 위치 data 만 내 보낸다고 되어 있지만 아직 구체적인 사용법을 모릅니다. 여러분의 테스트
부탁드립니다. ID-51에서 이 모드를 선택하면 메인 화면상에 모드 표시가 DV 에서 DV-G로 바뀝니다.
3) GPS Auto TX
- Off : PTT를 잡고 음성송신할 때만 내 GPS 위치정보를 송신합니다.
- 5초~30분 : 설정된 시간 간격마다 PTT On 되어 내 위치 정보를 송신합니다. 사용빈도가 많은 리플렉터에서는 절대 이렇게 설정하면 안됩니다. 일정 간격으로 계속 PTT가 잡히면서 DV 송신이 되므로 다른 국에게 방해를 일으키게
됩니다. Data 전용 리플렉터가 따로 있는 것으로 알고 있습니다만 아직 정확한 내용은 파악을 하지 못하고
있습니다.
4) 수동으로 위치정보를 설정하는 방법
ID-51에서는 먼저 Internal GPS 모드를 설정하여 실제 GPS 위성에서 위치정보를 받은 후 Menu => GPS SET => Manual
Position 메뉴로 들어간 후, QUICK 버튼을 눌러 나오는 메뉴중 Capture From GPS 를 누르면 GPS에서 받은 위치정보가
Manual 항목에 설정됩니다. 그 후 GPS 모드를 Internal에서 Manual로 설정하고 사용하면 됩니다.
GPS 모듈이 없는 경우에는 GPS SET 모드에 들어가서 직접 위도와 경도를 입력하여 사용할 수 있습니다.
IC-9100의 경우, GPS 버튼을 길게 눌러 GPS 메뉴로 들어간 후 SET 메뉴로 들어갑니다. 총 24개의 GPS SET 항목이 있는데,
Manual Position => EDT 를 누른 후 직접 위도와 경도를 입력하고 WR을 눌러 설정값을 기록합니다.
위도 경도 값은 구글지도 등 인터넷 상에서 확인할 수 있는 방법이 많이 있습니다. 자동차 네비게이션을 사용해도 되고,
QRZ.COM의 자기 위치 설정하는 지도에서도 확인 가능합니다.
다음은 운용 방법 입니다.
1) 먼저 자기 위치를 설정해야 합니다.
위에 설명한 대로 GPS SET에서 내게 맞는 방식을 설정합니다.
그리고 GPS TX mode 를 DPRS 로 선택해서 내가 일반 DV 교신시 송신하면 내 위치정보가 함께 송출되도록 합니다.
GPS 기능을 사용하고 있는 국의 신호를 수신하면 GPS 메뉴중의 GPS position 화면에서 그 내용을 볼 수 있습니다. GPS
position 화면에는 기종에 따라 몇 개의 화면이 있습니다. 내 위치 표시 화면, 상대방 위치 표시 화면, 메모리 위치표시 화면,
GPS Alarm 설정 위치 표시 화면 등입니다.
상대방 위치표시 화면에는 상대방의 위도, 경도, 그리드로케이터, 고도, 나로부터의 거리, 방향, 코스, 이동속도 등이 표시됩니다.
이 화면이 표시되려면 상대방이 GPS 기능을 사용해 송신해줘야 하고 내 GPS 위치 설정이 되어 있어야 합니다.

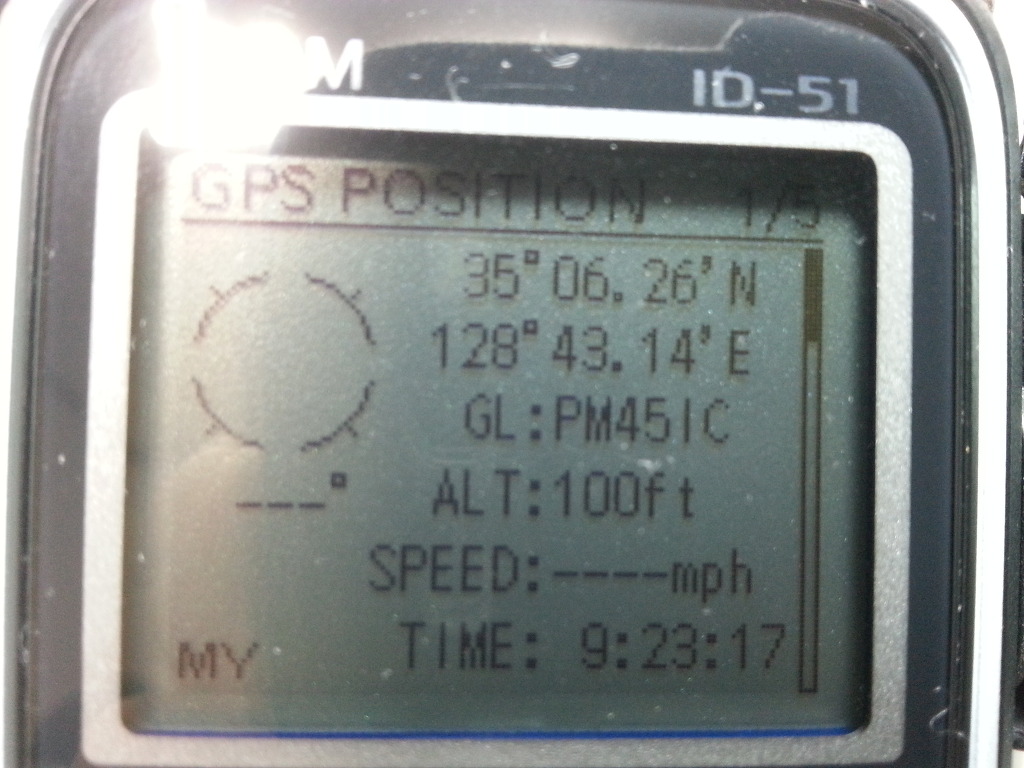

ID-51의 내위치표시 화면입니다. 화면 왼쪽 하단에 "MY" 라고 표시되어 있습니다. 피트, 마일을 미터계 표시로 바꾸는 방법을
아직 몰라 이렇게 나오고 있습니다.

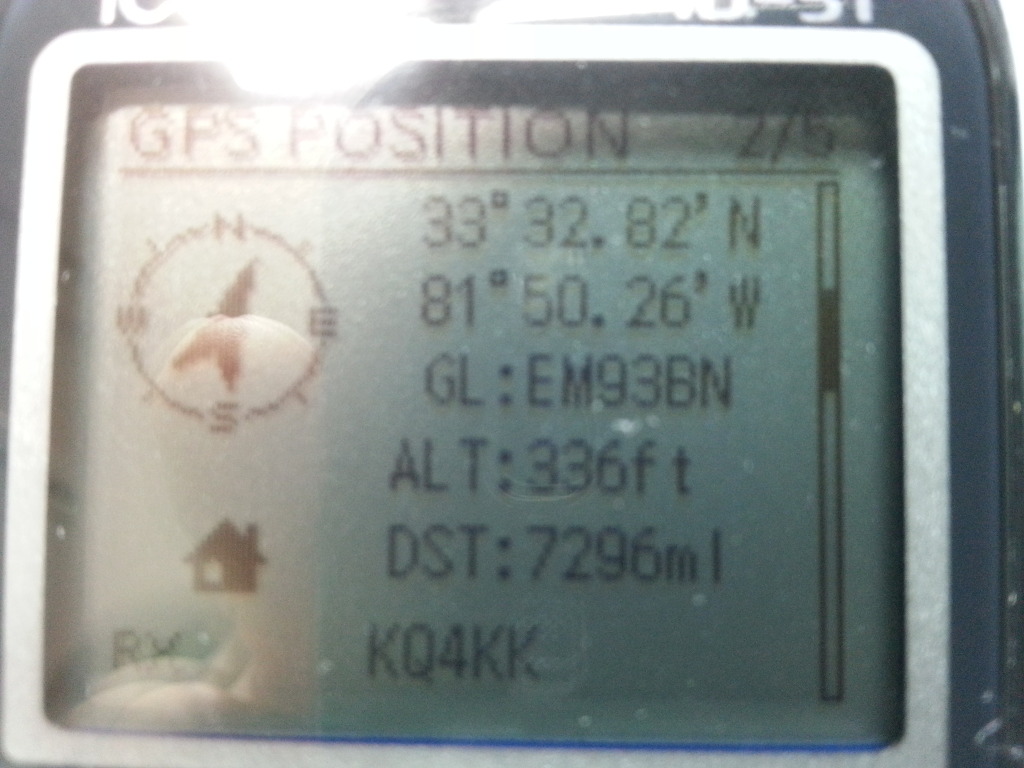

ID-51의 상대방 위치표시 화면입니다. 화면 왼쪽 하단에 "RX" 라고 표시되어 있습니다. KQ4KK 이 분은 사우스 캐롤라이나에
있는 분으로 HF D-Star Network 의 Net Control을 맡고 있는 분입니다.

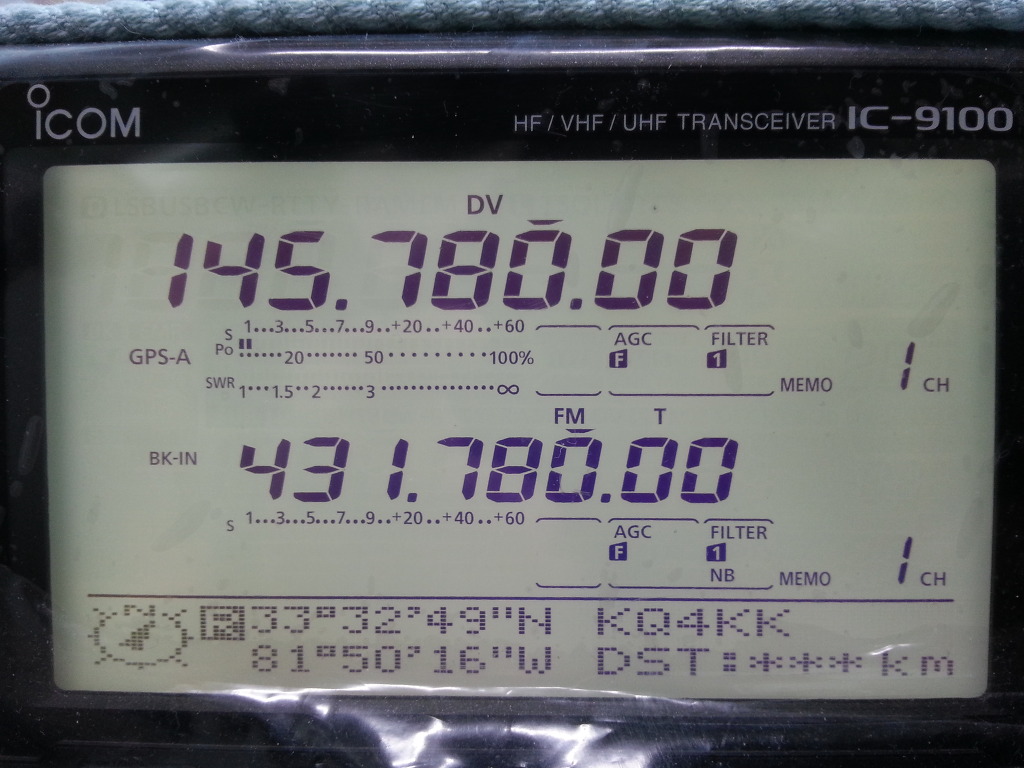

IC-9100의 상대방 위치표시 화면입니다. 여기선 거리가 안나오네요??? 원인은 표시 자리수가 3자리밖에 안되어 10000 Km
이상은 표시를 못하는 것 같습니다.
2014년 ICOM 주최 D-Star QSO Party에서 컨테스트 신호리포트를 줄때 GPS 기능을 사용해 상대방까지의 거리를 기입하면 가산점을 주기도 했지요.
2) 인터넷 상으로 GPS 기능을 사용하고 있는 상대방의 위치를 확인해 보는 방법입니다.
http://www.dstarinfo.com/reflectors.aspx 로 가서 REF001 C 리플렉터를 찾아 Status 를 클릭해 보겠습니다.

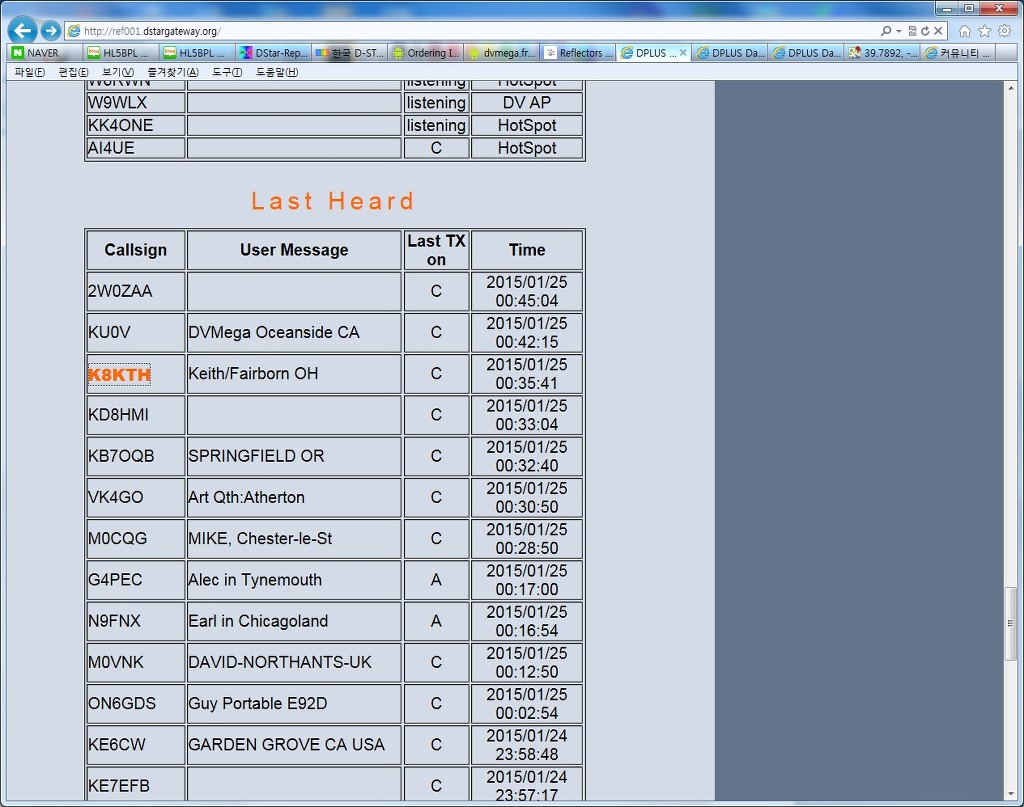

Last Heard 의 호출부호가 황색으로 되어 있는 국이 GPS 송출기능을 사용하고 있는 국입니다.
그 호출부호를 클릭하면 아래 화면과 같이

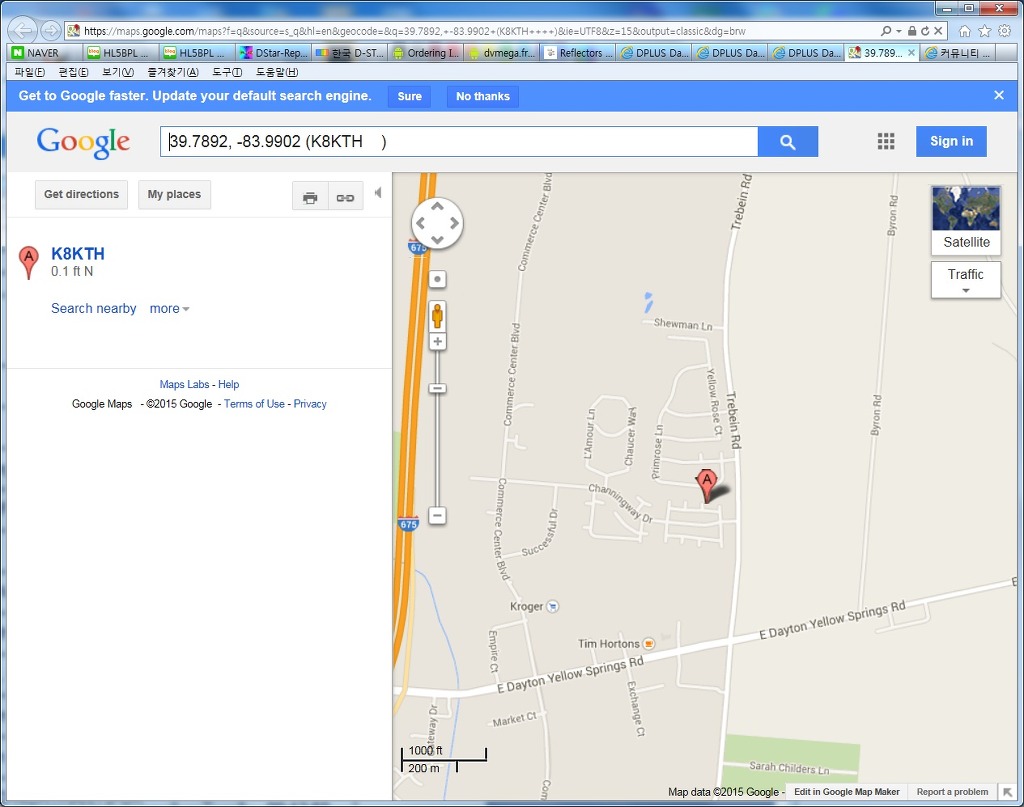

구글 지도가 뜨면서 위치 표시를 해 줍니다.
이 화면은 제가 GPS 위치 Data가 송출되게 한 상태에서 DV 송신후 http://aprs.fi/ 에서 제 호출부호로 검색하여 제 위치를 표시시킨 것입니다.
D-Star 네트워크로 GPS 위치 데이터를 송신하면 이것이 APRS 게이트웨이를 통해서 APRS 서버로 전달되므로 인터넷에서 간단히 검색해 볼 수 있는 것입니다. 예전에는 패킷 중계망을 거쳐 APRS 서버로 전달되던 것이 D-Star 네트웍을 통해서 간단히 전달되네요.
방장님께서 전에 소개해주신 스마트폰상의 aprsdroid 란 프로그램에서 설정한 제 호출부호는 hl5bpl-5 로 되어 있습니다. 위 사이트에서 그 호출부호로 검색해도 역시 마지막 송신했던 위치가 표시됩니다.
이상 간단한 GPS 운용 방법이었습니다.
D-Star에는 여러가지 재미있는 기능들이 많이 숨어있는 것 같습니다. 여러분들도 열심히 공부해서 좋은 정보 많이 알려 주시기 바랍니다.
