처음 접하는 분들이 좀 이해하기 어려운 것 같아 먼저 개념적인 사항을 언급합니다. MD380 Tools 는 TYT 사의 MD-380 패밀리 (MD-380, MD-380G, MD-390, MD-390G 등) 무전기의 펌웨어를 일단의 HAM들이 리버스 엔지니어링을 하여 원래의 펌웨어에는 없는 편리한 기능들을 여러 가지 추가한 open-source 의 공개 펌웨어입니다. 대표적인 편리 기능들은 다음과 같은 것들이 있습니다. 1.CPS에서 프로그램하지 않은 TG를 마음대로 이동할 수 있는 기능. 2. 송신음량을 바그래프로 볼수 있는 기능 및 마이크 게인을 두 단계로 올려 설정하는 기능. 3. 특정 Timeslot의 모든 TG를 수신할수 있는 기능 (promiscuous). 4. Last heard 기능. 5. 수신되고 있는 국의 호출부호, 이름, 주소 등을 LCD에 표시하는 기능 (별도의 User Database를 업로드후 사용) 등 원래의 펌웨어를 대신하는 hacking firmware 또는 patched firmware라고 할 수 있습니다. 사용중 마음에 들지 않으면 TYT 홈페이지에서 원래의 펌웨어를 받아 복구시킬수도 있습니다. 또한 펌웨어는 코드플러그와는 별개 이므로 펌웨어를 바꾸어도 사용자가 입력해 놓은 코드플러그는 영향을 받지 않습니다. 앞 글에서 소개한 것이 380 Tools 의 원조격인 것입니다 (KK4VCZ Travis Goodspeed 와 몇 몇 HAM들이 개발). 그 후 여러가지 유사 버전이 많이 나와 있습니다만 그 기능들은 거의 유사한 것 같습니다. 이 글에서 소개하는 KG5RKI Toolz 도 그 유사판 중의 하나입니다만, 설치하기가 대단히 쉬어서 소개합니다. 앞 글에서 HL5KY 오엠님께서 댓글로 원조판 보다 더 편리한 380 Tools 버전에 대한 정보를 주셔서 그 방법으로 편리하게 설치를 했습니다. 그 과정을 정리하겠습니다. 원래의 380 Tools 는 리눅스 환경 또는 윈도우에서 리눅스 에뮬레이터를 설치하여 복잡한 과정을 거쳐 설치하는데, 이 버전은 윈도우 환경에서 아주 쉽게 설치할 수 있어서 편리합니다. 이름하여 KG5RKI Toolz 입니다. https://kg5rki.com/new2/tymd380.html 에 접속합니다.
페이지 하단에 보면 윗 그림과 같이 Downloads 에서 Tytera Flash Tool 정식버전 또는 베타버전을 다운로드 받아 임시 폴더에 압축을 풉니다. 임시 폴더에서 TyteraFlashTool.exe 를 실행시킵니다. 펌웨어 설치 방법입니다. 1) 사용하는 MD-380/390 기종에 맞는 펌웨어를 다운로드합니다. (GPS 기능이 있는 기종인지 없는 기종인지 구분하여 Download GPS 또는 Download NON-GPS 버튼중 하나를 클릭합니다) 화면 아래쪽의 진행율 바 표시후, 완료되면 위 그림과 같이 Flash 버튼을 누르라고 알려줍니다. 2) MD-380의 볼륨 손잡이를 돌려 전원을 끕니다. 3) 무전기 구입시 따라온 USB 프로그래밍 케이블을 MD-380과 PC 사이에 연결합니다. 4) 380의 왼쪽면 3개의 키 중 PTT 스위치와 바로 윗쪽 기능키를 동시에 누른 상태에서 볼륨 손잡이를 돌려 전원을 켭니다. 5) 상면 LED 가 녹색과 적색이 교대로 깜박거리는 것을 확인후 두 개의 키에서 손을 뗍니다. 이제 380은 Flash upgrade mode (DFU 모드) 상태에 있는 것입니다. 6) 위 그림과 같이 Flash 버튼을 클릭해 펌웨어를 MD-380으로 전송합니다. 완료되면 상태표시줄에 Done이 표시됩니다. 7) 볼륨 손잡이를 돌려 380의 전원을 끕니다. 이렇게 하면 펌웨어 쓰기 모드 (DFU 모드)에서 빠져 나가게 됩니다. 8) 다시 볼륨 손잡이를 돌려 380의 전원을 켭니다. 전원을 켰을때 White Screen 이 되는 등 이상현상이 생겼다면, 잘못된 버전의 펌웨어를 선택한 경우입니다 (GPS 와 NON-GPS 버전을 잘못 선택하는 등). 다시 과정을 반복하여 올바른 버전의 펌웨어를 설치하시기 바랍니다. 다음은 사용자 데이터베이스 설치 방법입니다. (주의) 사용자 데이터베이스 설치는 DFU 모드에서 하는 것이 아닙니다. 위 과정에 이어서, USB 케이블이 연결되어 있는 상태에서 아래 과정을 계속합니다. 1) 위 그림과 같이 Download Update 버튼을 클릭하여 사용자 데이터베이스를 다운로드합니다. 2) Flash 버튼을 클릭하면 MD-380으로 사용자 데이터베이스가 전송됩니다. 시간이 제법 많이 걸립니다 (2~3분 정도). 완료후 상태표시줄에 Done이 표시되는 것을 확인하세요. 3) 볼륨 손잡이를 돌려 380의 전원을 끕니다. 4) USB 케이블을 제거합니다. 5) 다시 볼륨 손잡이를 돌려 380의 전원을 켭니다. 이제 준비 완료 상태입니다. 화면에 사용자 데이터 표시하기 MD-380 메뉴에서 다음과 같이 설정합니다. Menu > Utilities > 380Toolz > Show Calls 를 TA & UserDB 로 설정합니다. Menu > Utilities > 380Toolz > CoPI Override 를 Callsign+Name 으로 설정합니다. 수신되는 신호의 호출부호, 이름, 위치 정보가 LCD에 표시됩니다. Last Heard 표시하기 어떤 토크그룹을 사용한 마지막 사용자의 호출부호를 화면에 표시하는 기능입니다. 화면상의 날짜 및 시간이 표시되는 위치에 나타납니다. Menu > Utilities > 380Toolz > Date format 을 Last Heard 로 설정합니다. 대기 화면 모습입니다. 수신 화면 모습입니다. 펌웨어 변경후 버전 정보입니다. 기타 기능들의 설정과 사용법은 다음 문서를 참조하시기 바랍니다. https://kg5rki.com/MD380_AIO/TyMD380Toolz.pdf |
<추가 : 2018.04.19>
위 문서의 내용중 일부를 소개합니다.
AdHoc (즉석 또는 임시) Talkgroup 기능
일반적으로 어떤 토크그룹으로 들어가는 유일한 방법은 채널을 하나 만들고, 토크그룹 번호를 포함하고 있는 contact을
할당하는 것입니다. AdHoc 토크그룹은 사용하고 있는 토크그룹 번호를 일시적으로 무효화 시키는 것입니다. 무전기를
다시 프로그램하지 않고도 사용자가 원하는 토크그룹 번호를 수동으로 입력할 수 있게 해 줍니다.
MD-380 전면 키패드의 "#" 키를 눌러 "대체 메뉴"를 표시하고, 아래 화살표 키를 눌러 "TkGrp"을 찾아서 파란색 메뉴키를
누릅니다.
단축키는 "#" 버튼을 두 번 누르는 것입니다. 한 번 누르면 대체 메뉴가 나오고 다시 한 번 누르면 바로 "TkGrp"으로 갑니다.

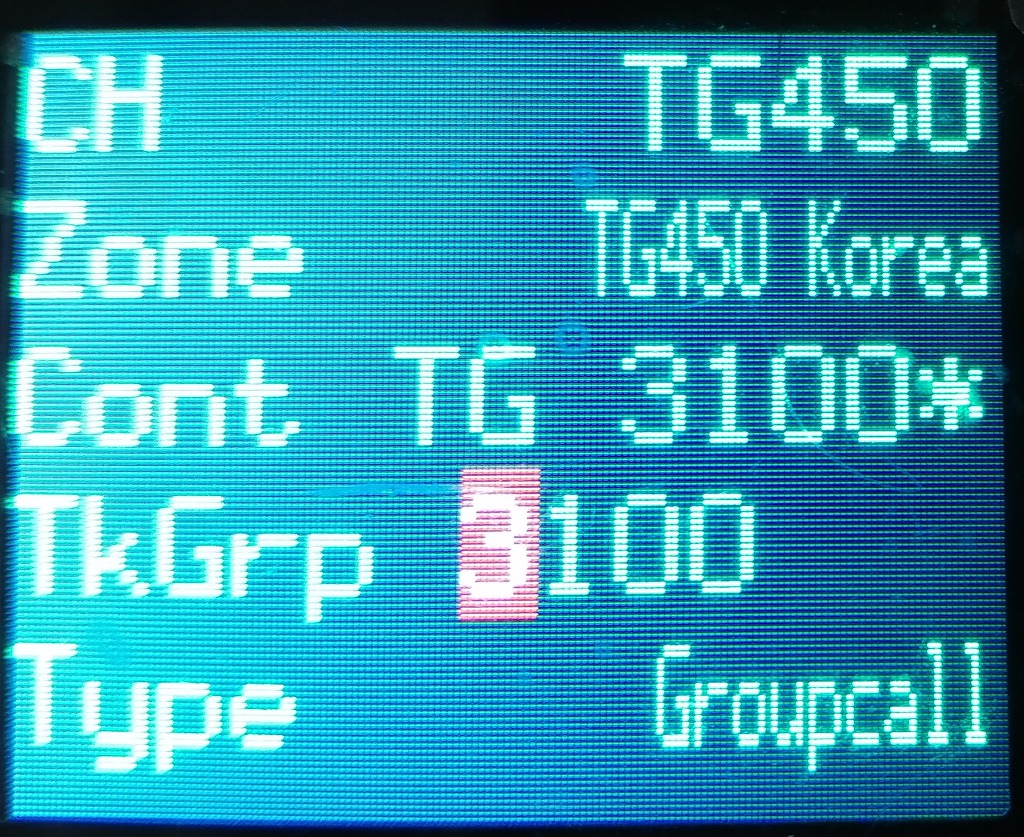

원하는 토크그룹 번호를 숫자키로 입력하고 파란색 메뉴키를 누릅니다. 만일 끝 부분에 남는 자리수가 있으면, 적색키를 눌러
삭제합니다. 이제 PTT를 잡고 교신을 하면 임시로 설정한 토크그룹으로 가게 됩니다. 화면에는 원래 채널 번호 아래에
"* TG 설명" 과 같이 표시됩니다. (예, 3100을 설정했을 때 "* USA - Nationwide"로 표시)

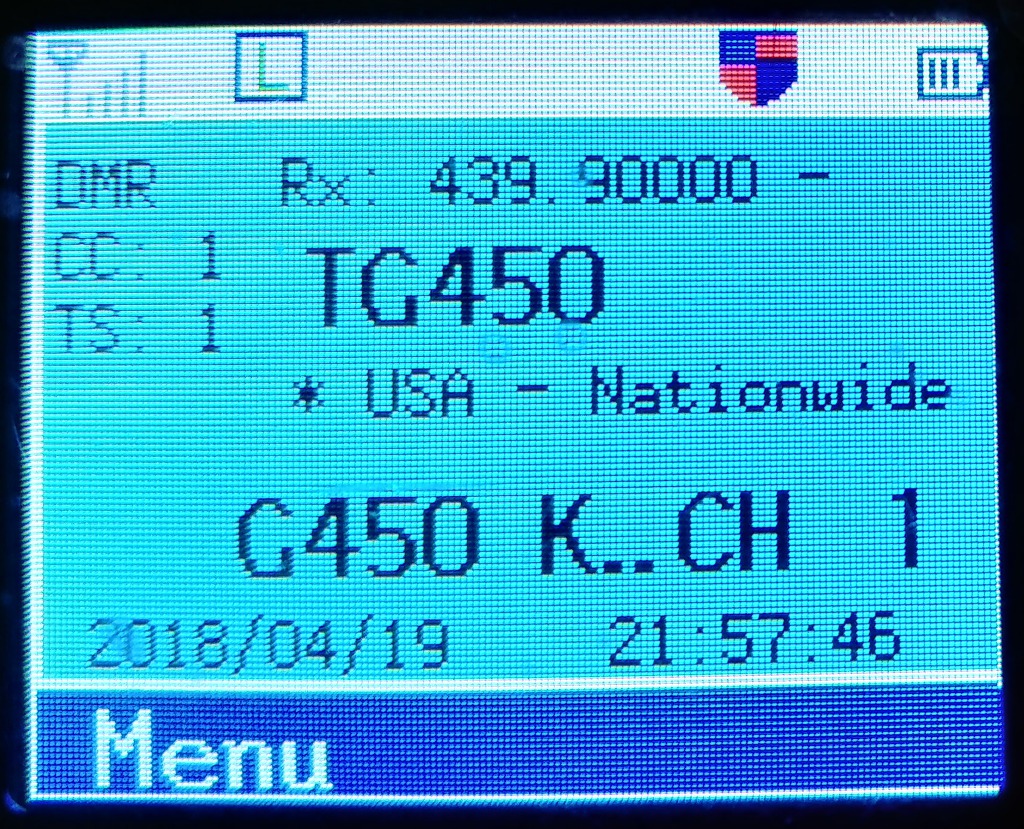

위 사진은 TG450 사용중 TG3100을 임시로 설정한 화면입니다.
원래 설정으로 되돌아 가려면 MD-380 상부 채널 손잡이를 돌렸다가 되돌아 오던지, 키패드에서"7" 키를 누릅니다.
주 : "7" 키는 AdHoc 취소키로 설명되어 있는데, 이 키가 작동되게 하려면 MD380Toolz 의 설정중 하나를 다음과 같이
바꿔야 합니다.
Menu > Utilities > MD380Toolz > NetMon 을 Enable로 설정합니다.

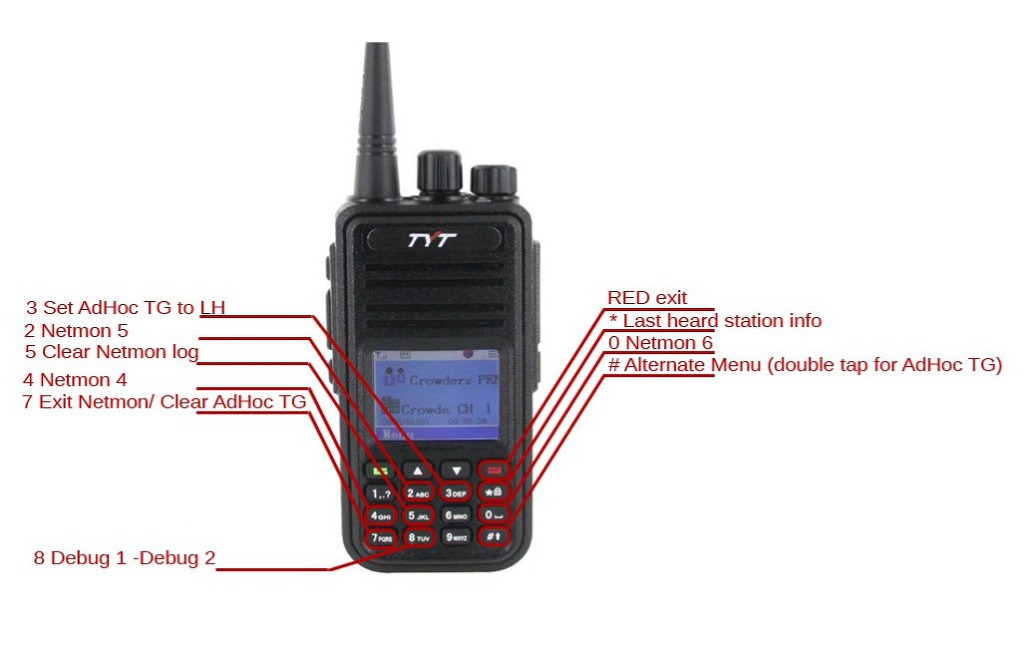

이렇게 바꾸면 아래 그림과 같이 Netmon 및 AdHoc TG 관련 버튼들을 사용할 수 있습니다.
임시로 바꾸는 토크그룹이 Group Call이 아니고 Private Call 이라면 바 대체 메뉴의 "type" 부메뉴에서 바꾸어 줍니다.
