경운기에 분무기 설치하기

[김부장]

1. 경운기 밧데리배선과 밧데리

분리와 밧데리케이스 안쪽볼트

2개중 약간풀고 1개만 빼냄

2. 핸들사시  좌볼트는 2개중 1개

볼트를 풀고 그자리에 분무기

다이대를 끼고 벌트를 약간조징고

나머지 좌우볼트를 풀고 상다이

지지대를 끼고 볼트로 고정

3. ㄷ자다이 위에 엥글판 부착 후

위에 U볼트로 분무기 장착

4. 로타리구동축 반대편에

축에 보조축(부시) 을 끼고 플리를 끼워

넛트를 조임,보통은

B72벨트를 분무기 플리와

축플리에  센타를 마추고

후 밧데리를 다시 부착함.

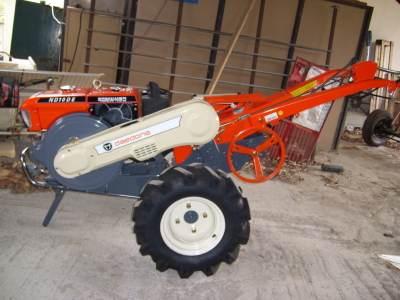

 5. 상단그림과 같이 신형경운기는

플리를 부착할 수 있는 축이 있으나

구형은 축이나와 있지않아 축을

교환하여야함.

6. 소요품

(1) 분무기

(2) 분무기다이,U볼트4개,볼트넛트8개

(3) 보조축부시,홈붙이너트,핀,와셔

(4) 벨트 B72

(5) 경운기부착용플리

[독수리]

부장님 경운기는 보조축이 달린 그나마 신형이고 분무기는 20여년전 아세아 분무기입니다. 위 부품으로 설치 가능한가요?
부품세트는 구입 가능한가요?

[김부장]

경운기에 분무기 설치

https://youtu.be/XyK2R1LT_jk

해당 댓글은 작성자와 운영진만 볼 수 있습니다.

[독수리]

김부장 부장님 분무기 회전방향은 상관없나요? 위 동영상과 같이 조립하니 분무기 밸브가 경운기 소음기 쪽으로 향하게 됩니다. 분무기 회전방향이 바뀌어도 상관없는지요?

[김부장]

독수리 흡입구.송출구가 트레라쪽으로 하시면 됩니다
