트랙터 제너레이터 배선연결방법

[유곡농원]

트랙터 2202입니다.

산중으로 귀농하여 수익이 없습니다.

도와주세요. 트랙터 없어면 이동, 운반 등 일을 못합니다.

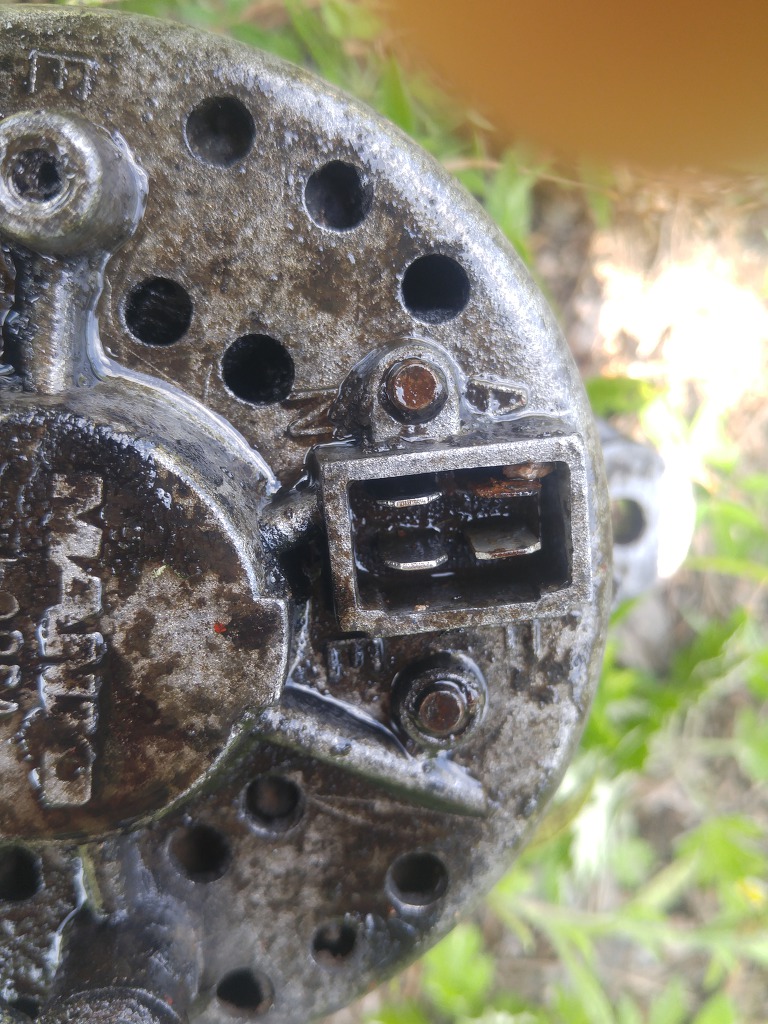

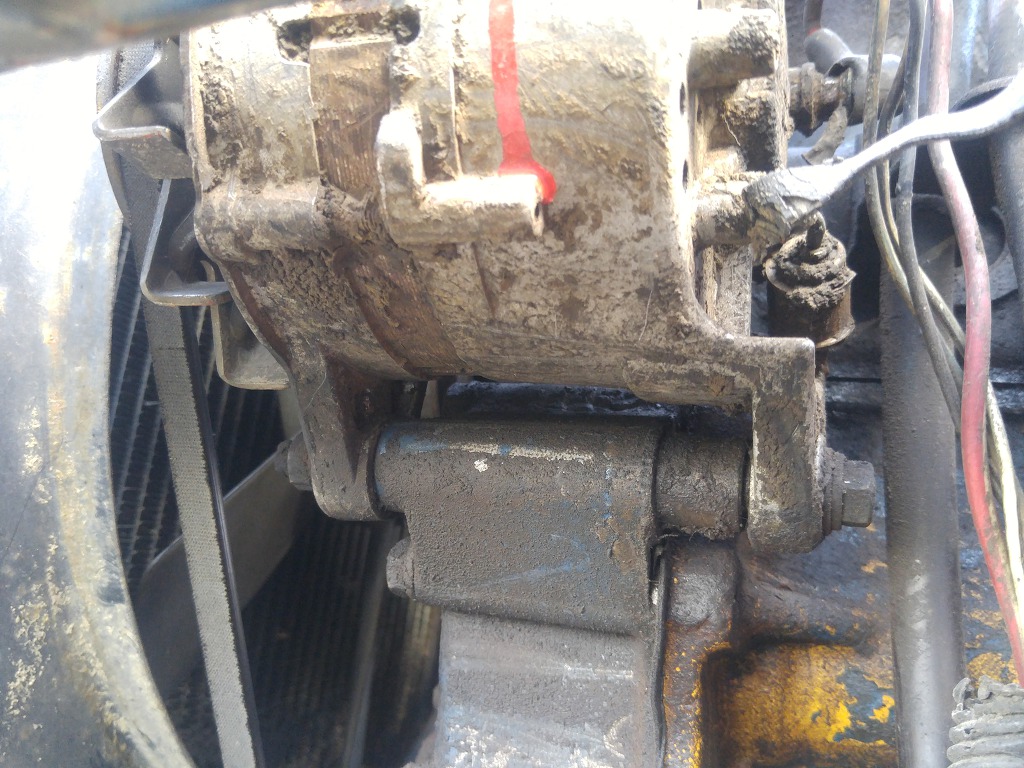

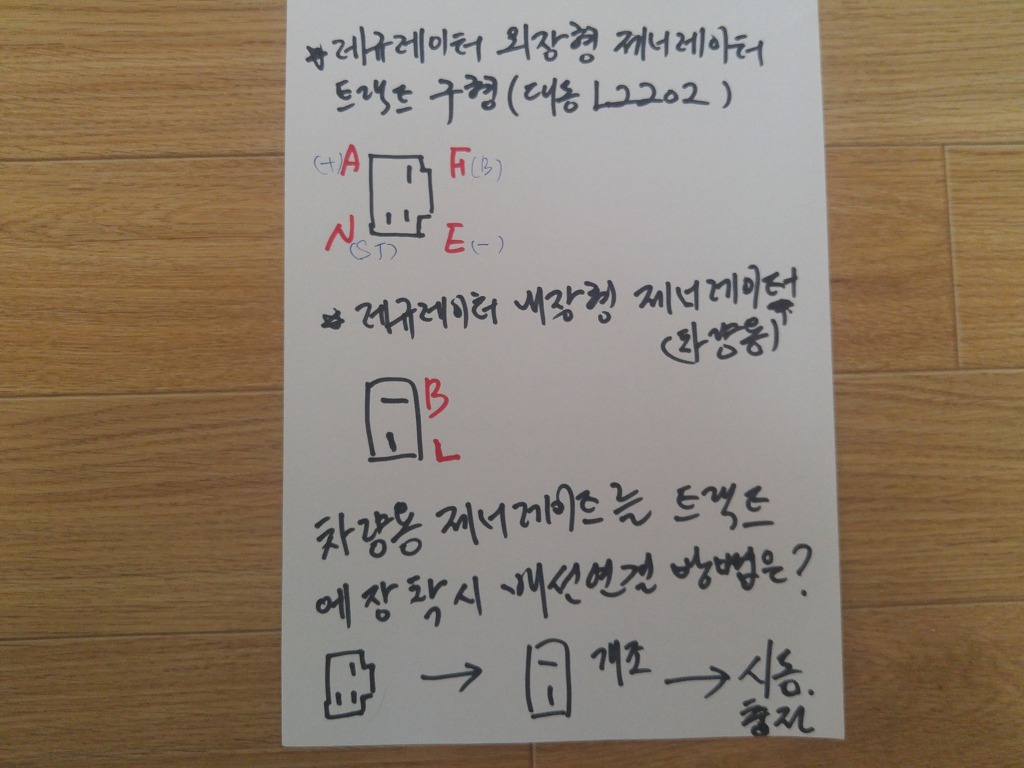

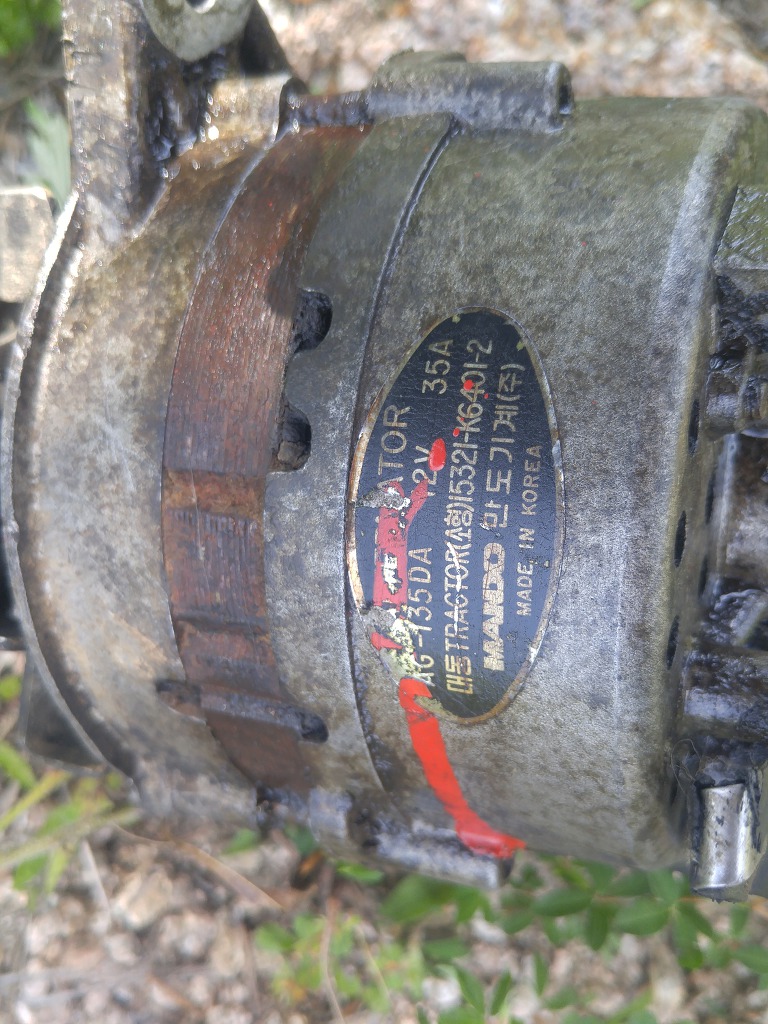

레규레이터 외장형 제너레이터 고장으로 돈이없어서 차량용 중고 제너레이터로 개조할려고합니다.

배선연결방법 도와주세요

[라플란드]

트랙터 외장형 레귤레이터 잭을 뽑아 버리고 노랑색숫자 1번(Key On)을 배송된 알터의 F(R)에 연결하고, 노란색숫자 5번(Lamp)을 배송된 알터의 L 에 연결하면 됩니다.1번과 5번잭을 배송된 알터에 연결하기 위해서 필요 없어진 기존의 2번,3번배선을 이용합니다. 노랑숫자 1번은 필요 없어진 2번선을 통해 알터의 F(R)에 연결하기 위해 1번과2번을 묶어준것이고 노랑숫자 5번은 필요 없어지 3번을 통해서 알터의 L에 연결하기 위해 5번과 3번을 묶어준 것입니다.

[라플란드]

배송된 알터의 ㅣ모양 ㅡ모양 잭을 잘라내고 위에서 연결한 2번 백청선을 F(R)선에 3번 백녹선을 L선에 직결하였습니다. 위와 같이 작업후 완성된 사진입니다. 키시동후 충전경고등 없어지고 전압재어보면 14.4V 정도 나옵니다.

[라플란드]

간단히 설명하면 레귤레이터잭 1-2과 3-5번 연결 없이도 집에 있는 전기줄 두가닥으로 노란색 선처럼 연결하면 됩니다.

[정균희]

안녕하세요
다마스 .라보 발전기가 L2202에 딱 맞네요
제가 다마스 .라보 전기배선도를 구했어요
참고로 올림니다
그림에서 G2가 발전기 이고요
IG(흑 백색)에 12v에 연결(키온시 12v 나오는것 휴즈달고 연결)
L(백 적색)에 키온시 램프에 연결
*다른곳에 올렸는데 이곳에서 안보여 다시 올림니다

[정균희]

설명글 올림니다
다마스 발전기용
