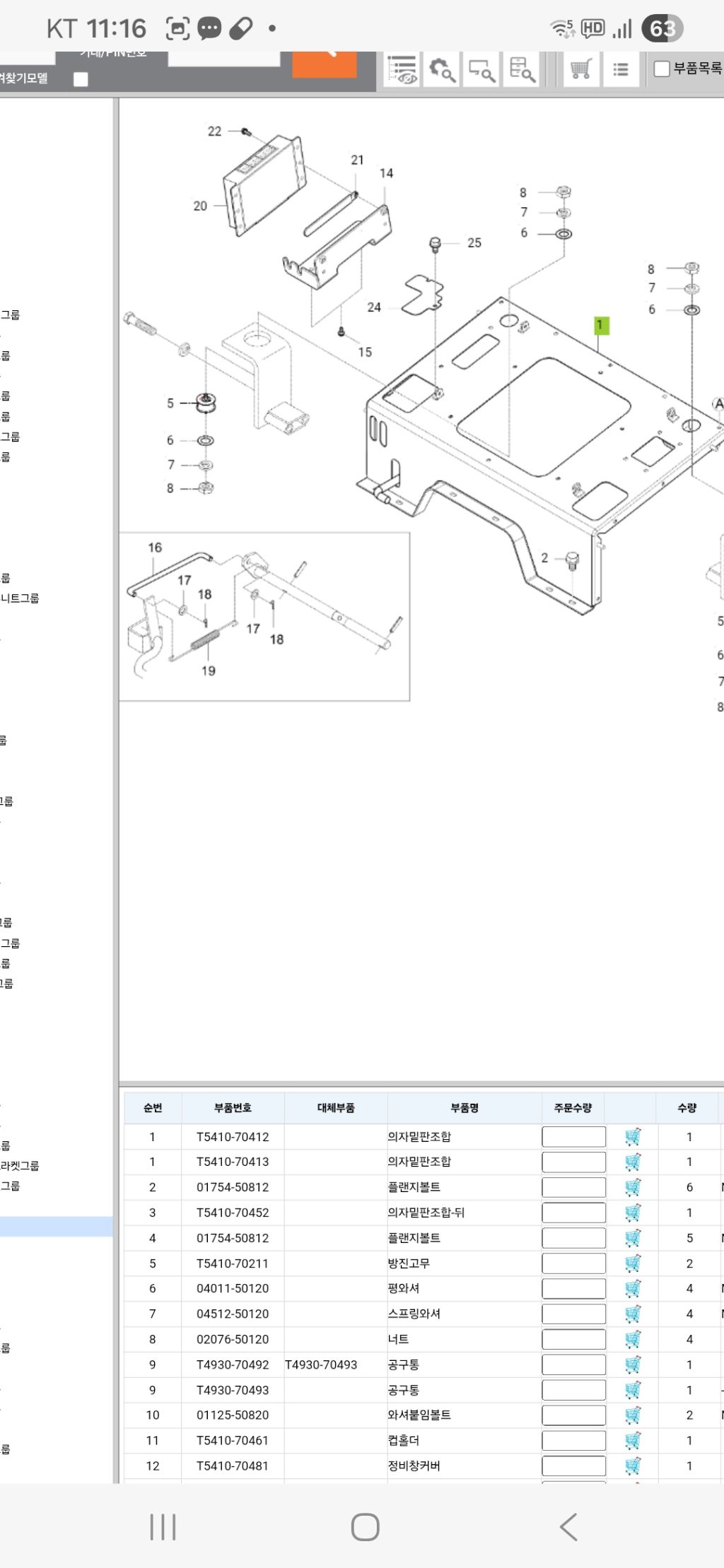

도면(의자밑판조합 및 전자제어밸브그룹)을 확인해보니, 이 LX485L 모델은 기계식 하강 조절 밸브(별표 노브)가 아예 없는 전자 유압 제어 타입이 맞습니다.
발판 뒤를 아무리 찾으셔도 차동 페달만 있고 밸브가 없는 구조.
이 방식은 유압을 전자 밸브(솔레노이드 밸브)가 직접 제어하기 때문에, 전기 신호가 정상적으로 차단·공급되지 않거나 유압 내부 밸브(스풀)가 꽉 끼어 고착되면 로터리가 내려가지 않습니다.
카탈로그 구조를 바탕으로 한 구체적인 하강 조치 및 점검 방법을 안내해 드립니다.
1. 계기판 PTO 불(작동등)부터 무조건 꺼야 합니다
현재 가장 유력한 원인은 "상승 상태에서 시동을 켜면 계기판에 PTO 작동등이 들어온다"고 하신 부분입니다.
안전 인터록 작동: 전자 제어식 트랙터는 안전을 위해 PTO가 돌고 있거나 돌고 있다고 센서가 인식하면 로터리 하강 신호를 강제로 차단합니다.
조치 방법:
1. 노란색 PTO 작동 스위치(또는 레버)를 확실하게 껐다 켰다 반복하여 완전히 OFF 위치에 놓으십시오.

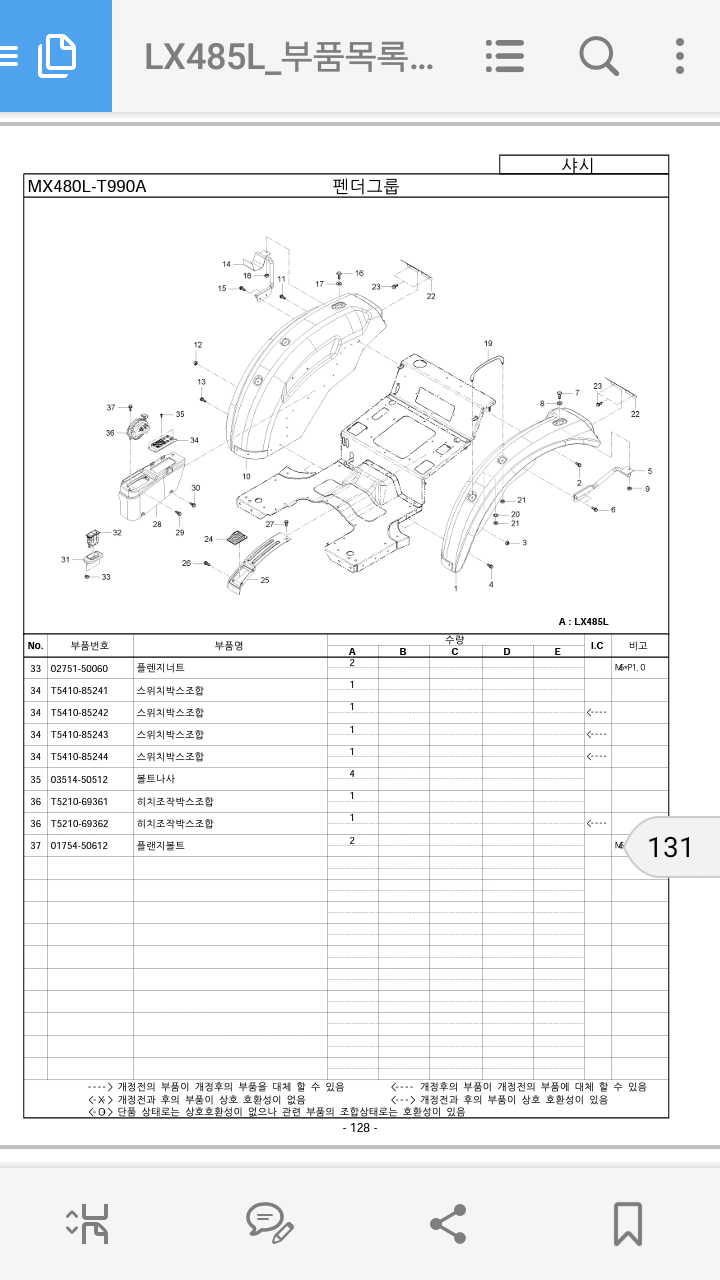

2. 만약 스위치를 껐는데도 계기판에 PTO 불이 계속 들어와 있다면, PTO 스위치 자체의 접촉 불량이거나 펜더 쪽에 있는 외부 히치/PTO 조작 스위치(부품도면 34, 36번)에 흙이나 물이 들어가 쇼트가 난 것일 수 있습니다. 이 불이 꺼져야 전자 밸브가 열리면서 로터리가 내려갑니다.
2. 수평제어 및 전자제어 밸브 강제 신호 주기
두 번째 사진의 '전자제어밸브그룹' 도면을 보면 1번 컨트롤밸브와 13번 수평제어밸브조합이 들어갑니다. 전자식 제어 장치(ECU)의 일시적인 연산 오류로 밸브가 닫혀 있을 수 있습니다.
조치 방법: 운전석 우측 판넬의 수평 제어 다이얼을 '수동'으로 돌려놓고, 수동 상승/하강 스위치(또는 펜더의 외부 조작 스위치)를 여러 번 까딱까딱 움직여 보십시오. 순간적인 전기 신호로 고착된 전자 밸브(솔레노이드)가 툭 풀리면서 하강할 수 있습니다.
3. 임시 강제 하강 방법 (정비용)
당장 작업을 마무리하거나 트랙터를 이동해야 해서 로터리를 꼭 내려야 할 때 사용할 수 있는 기계적 방법입니다.
수동 오버라이드 핀 누르기: 두 번째 사진의 1번(컨트롤밸브) 또는 13번(수평제어밸브) 뭉치 양쪽 끝을 보면, 손가락이나 얇은 드라이버로 꾹 누를 수 있게 튀어나온 작은 쇠핀(수동 조작 핀)이 있습니다.
주의: 시동을 끈 상태에서 키만 ON으로 두고(또는 시동을 켠 상태에서 안전을 확보한 뒤) 이 핀을 드라이버 등으로 깊게 꾹 누르면, 전기 신호와 상관없이 유압유가 빠지면서 로터리가 스르륵 내려갑니다. (※ 로터리가 갑자기 툭 떨어질 수 있으니 뒷공간에 절대 사람이 없어야 하며, 매우 주의하셔야 합니다!)
최종 요약
밸브가 없는 모델이므로 핵심은 '전기 신호'입니다. 계기판의 PTO 불이 꺼지도록 스위치를 다시 한번 확실히 점검해 보시고, 그래도 안 된다면 밸브 뭉치(솔레노이드)의 코일이 탔거나 내부 밸브가 완전히 쩔어붙은 것이니 밸브 조합 정비가 필요합니다.
20260621 로타리 하강안됨
시동키면 계 기판 pto 점등
