철근단위중량［철근단위중량표］ 할증에 대한 고찰/철근 콘크리트용 봉강(KSD 3504)
철근 겹이음 길이산정으로는 인장력이 발생하는 이음부위는 40D이고 압축력이 작용하는 부위는 25D를 적용한다.
철근은 종류별 지름별로 총 연장을 산출하고 단위중량을 곱하여 총 중량을 산출한다.
철근은 각 층별로 기초 기둥 보 바닥판 벽체 계단 기타로 구분하여 각 부분에 중복이 없도록 계산
철근수량은 장착길이만 추가 계산하며 이음길이는 별도로 이음길이 조정율로 보정한다.
철근이음 및 할증율 적용방법으로는 설계수량= 원수량× (1+할증율)이다.
철근의 수량산출 예시: 1.0m철근의 단위중량= (1.0m× 0.995kg/m)/ 1000kg= 0.000995 ton 이처럼 길이에 단위중량을 곱하면 kg이 나오고 톤으로 환산하려면 '일천'으로 나누면 ton당 중량이 산출된다.

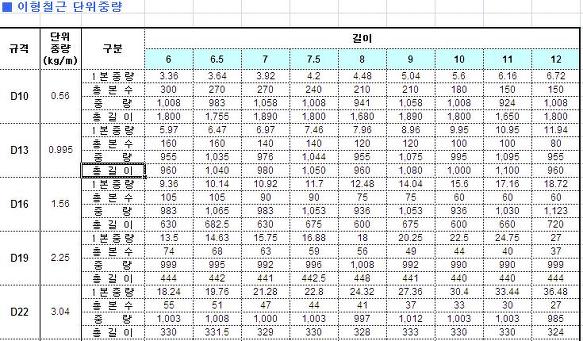

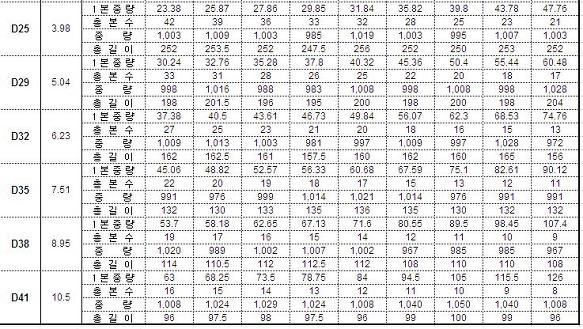

철근단위중량은 다음 단위중량표를 기준으로한다.
철근 콘크리트용 봉강［KSD 3504］의 적용범위
이 규격은 철근 콘크리용 봉강에 사용하는 봉강으로서 열간 압연으로 만든 원형봉강 및 이형봉강에 대하여 규정한다. 다만 KS D 3527(철근 콘크리트용 재생봉강)은 제외한다. 철근의 종류 및 기호로는 원형봉강의 종류는 2종류와 이형봉가의 종류는 5종류로 하고 그 종류 및 기호는 아래표와 같다.
철근의 할증율은 다음과 같다.
일반철근: % 복잡한 주철근: 6%(복잡한 주철근이란 철근가공조립 구분사의 복잡이상 철근 중 직경22mm이상의 철근을 말한다.)
간단은 측구 간단기초 및 중력식 옹벽이고 보통은 수문 반중력식옹벽 및 교대 복잡은 교량의 슬래브 암거 우물통 부벽식옹벽 등 이고 매우복잡은 구주식(기둥형)교대 교각 지하철 터널 등 이다.
철근의 할증을 간단히 정리하자면 철근19mm까지는 3%적용을 하고 22mm부터는 6%를 적용한다.
철근단위중량.xls
