Hi-Low Sanitary Pump 씰 교체방법
Mechanical Seal 은 수명이 있습니다.
정상적인 사용으로 몇 년간 문제 없는 경우도 있지만
사용빈도가 높거나 혹사하는 경우, 유체가 점도가 강하다던지 하는 경우에는
좀 더 수명이 짧아질 수 있습니다.
여기서는 싱글 메카니칼씰 교체하는 방법을 올립니다.
Pump Model 별 Mechanical Seal Size.
HLC70~300 은 Seal Size 25pie 이고
HLC500~700 은 Seal Size 35pie 입니다.
씰 교체순서
가장 먼저 펌프에 연결 되어 있는 배관을 해체한 후 가능하면 작업이 편한 공간을 확보하고
메카니칼씰 교체작업을 하는 것이 좋습니다.

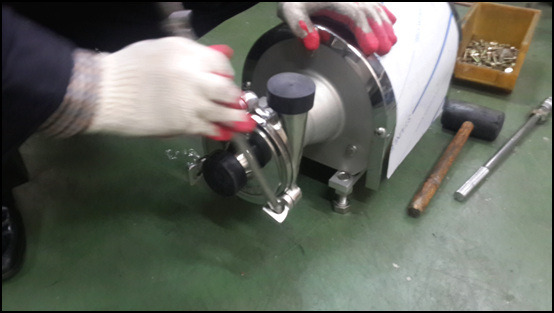

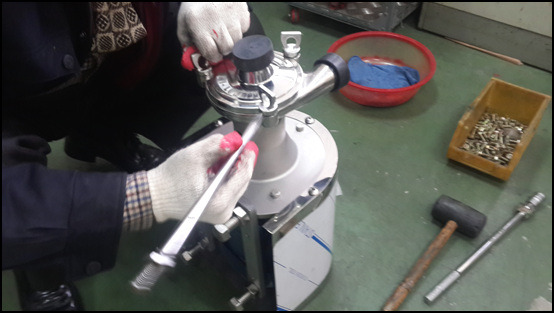

1. 케이스카바 분해

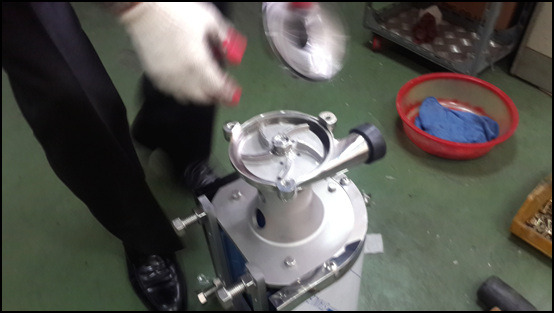

나비넛트 3개로 조립 되어있는 케이스카바를 분해합니다.
펌프가 설치 된 모습은 횡형으로 누워있는 형국이니 작업이 불편 할 수 있습니다.
가급적이면 위 사진처럼 세워서 작업하시는 편이 편하고 안전 합니다.
케이스카바를 분리하면 임펠라가 보입니다.

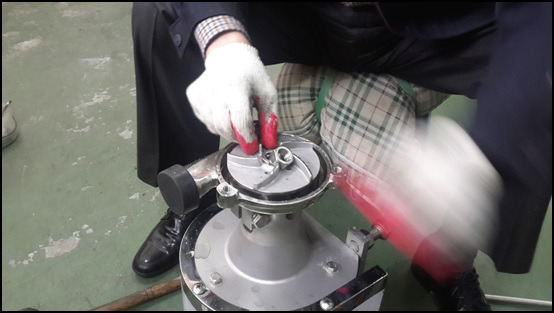

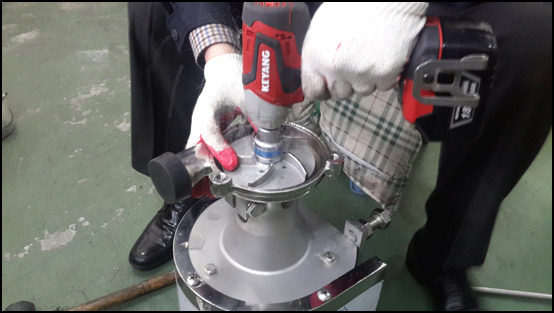

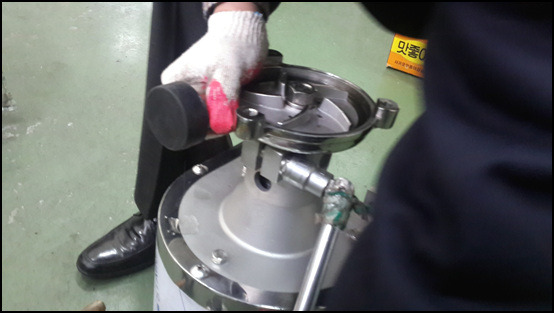

M16 24mm 너트로 조립되어 있는 임펠라를 분해 합니다.
조임너트 스프링와샤 임펠라 순으로 분해 됩니다.

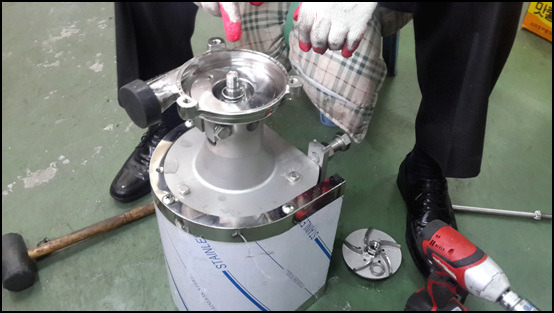

분해 된 임펠라를 제거하면 케이스 안으로 메카니칼씰이 보입니다.
이제 펌프 케이스를 분해 할 차례입니다.

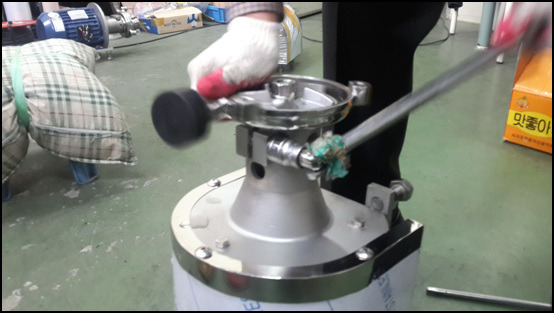

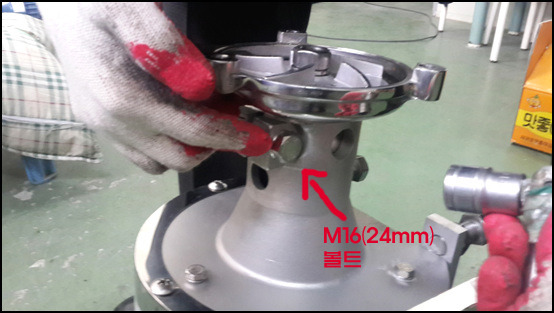

케이스와 하우싱을 연결하는 조임 볼트를 찾아 분해합니다.
그림처럼 하나의 조임볼트가 체결되어 있습니다.
M16에 맞는 공구를 사용해서 조임볼트를 해체합니다.
안전을 위해 한 손으로 케이싱을 붙잡고 다른 한 손으로 해체하는 것이 좋습니다.
조임볼트를 해체 하고나면 펌프케이스를 분해 할 순서.
케이스 안으로 보이는 메카니칼씰.
위 스프링 있는 것이 회전자.
그 아래 좀 더 크게 자리 잡은 것이 고정자 입니다.

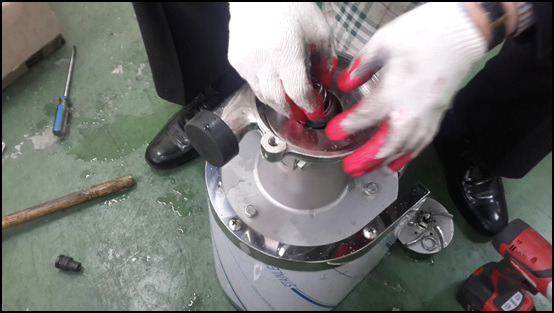

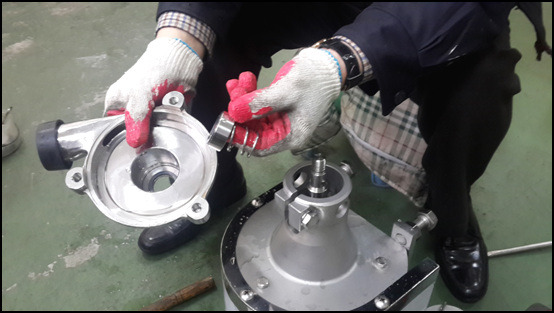

펌프 케이스를 두손으로 붙잡고 좌우로 부드럽게 흔들며 위로 들어올리면
케이스가 하우싱으로 부터 분리됩니다.
케이스를 분리하면 샤프트에서 빠진 회전자는 쉽게 빠져나옵니다.
케이스 아래에 자리잡은 고정자는 케이스의 씰하우싱에 꼭 끼어 있는 형국이라 쉽게 빠져 나오지 않습니다.
이 경우 부드러운 작업포를 바닥에 깔고 케이스를 뒤집어 세운다음 고정자가 보이는 부분을 드라이버 등을 이용해서
죄우 번갈아 압력을 가해 케이스에서 빼내야 합니다.
반드시 작업포를 깔고 작업을 해야 혹시 멀쩡할 수도 있는 고정자를 보호하는 방법입니다.
메카니칼씰은 고정자나 회전자 둘 중 하나만 파손 되는 경우가 허다 하기에 그렇습니다.
씰의 구조상 씰링 역활을 하는 SIC (검은 유리처럼 보이는 부분)부분과 몸체(스텐레스 부분)부분 그리고 스프링으로
구성되어 있는데 SIC부분만 금속 같이 단단한 물체가 닿지 않으면 되고 다른 부분은 공구로 다뤄도 문제가 없습니다.
해체한 고정자 SIC (검은 유리처럼 보이는 부분)부분을 면밀히 살펴보고 이상이 없을 시
흐르는 맑은 물로 깨끗히 씻은 후 다시 원위치로 조립합니다.
물론 파손된 경우에는 새로운 씰로 교체하여 조립하면 됩니다.

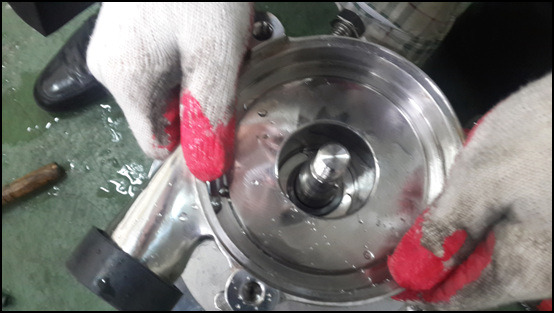

보이는 그림은 고정자 조립된 모습.
고정자는 오링이 빡빡하게 들어가야 하므로 끝까지 잘 밀어 넣어야 합니다.
잘 안 들어갈 경우 드라이버 같은 긴 공구를 사용해서 씰의 몸통인 스텐레스 부분에 상하좌우로 압력을 가해
케이스의 씰 하우싱부분 끝까지 들어가게 해야합니다.
이 때 SIC (검은 유리처럼 보이는 부분)부분은 절대 건디리지 말아야 합니다.
SIC는 경도가 높은만큼 깨지기 쉽기 때문입니다.
고정자 조립이 끝나면 회전자를 조립 합니다.
SIC (검은 유리처럼 보이는 부분)부분을 아래로 향해서 고정자의 SIC(검은 유리처럼 보이는 부분)와 맞닿게 합니다.
샤프트를 끼우고 조립해야 하므로 잘 안 맞을 경우 좌우 돌려가며 자리를 잡게 해야 합니다.
이 때 스프링이 이탈 하는 경우도 있으나 손으로 다시 맞춰 끼우면 됩니다.

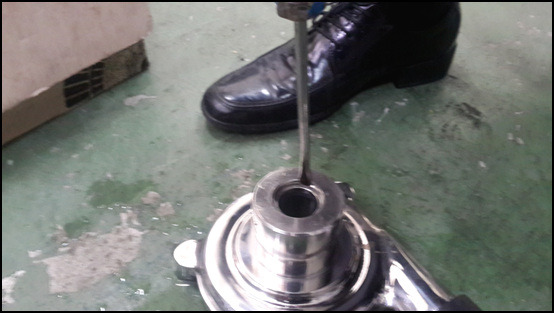

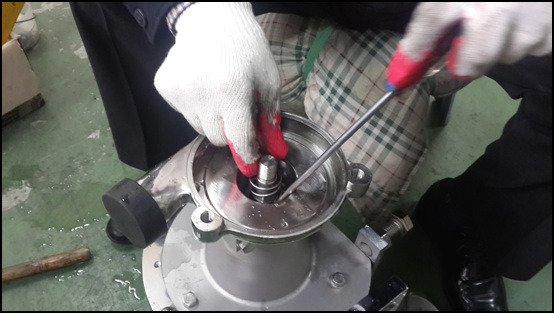

잘 안 들어갈 경우 그림처럼 공구를 사용해서 잘 밀어 넣습니다.

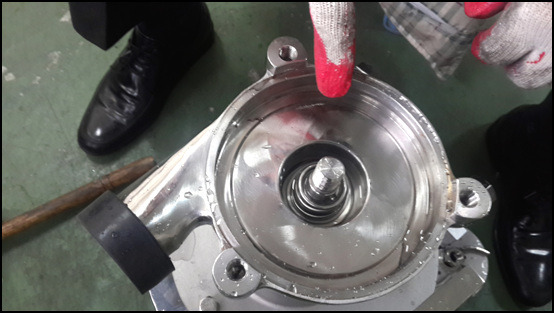

잘 끼워지면 그림처럼 스프링이 반듯하게 자리잡고 섭니다.

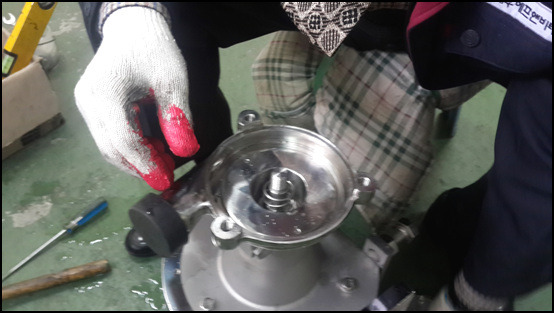

임펠라를 조립합니다.
위로부터 키 홈을 확인하고 아래로 내려 조립하면 됩니다.
잘 조립된 메카니칼씰은 임펠라를 힘주어 눌러보면 부드럽게 스프링 장력을 느끼며 내려가 케이스에 닿습니다.
힘을 빼면 다시 올라옵니다.

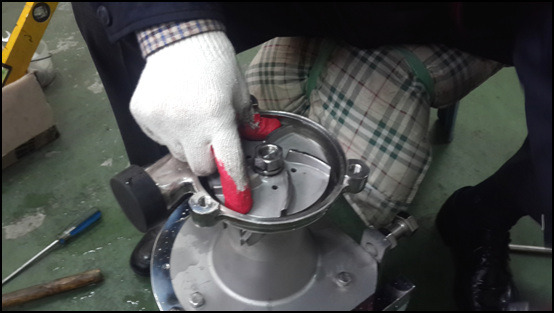

그런 다음 스프링와샤를 끼우고 조임너트를 찾아 조립하면 됩니다.
조임너트를 조이면 케이스 카바만 씌우면 메카니칼씰 교체는 끝납니다.
25pie나 35pie 메카니칼씰은 크기만 다르지 방법은 같습니다.
