인터넷에 PHILIPS AE3405가 /00, ./20. /21, /23 이 보이네요.
그중에서 LW BAND를 제외한 전 밴드를 커버하는 모델은 /21입니다.
사양과 성능은 자료실에 올려놨습니다. 자료실에 있는 모델은 /00, /20으로서 LW가 수신되는 모델입니다.
1. 전체적으로는 소니의 SW11과 비슷한 회로구조를 가지고 있으면서 AE3405는
SW 밴드에서 DUAL CONVERSION (SONY ICF7601과 비슷함)을 채택했다는것.
2. BAND SW 및 OFF SWITCH를 SONY ICF7601과 비슷한 개념으로 설계했다는 것.
3. LED LAMP가 4개로서 소니의 SW11, ICF7601의 1개와는 차이가 있습니다.
- TUNE LED LAMP : AE3405, SW11, ICF7601모두 있음. (소니는 LED가 큼)
- AE3405에는 BAND LED가 FM , AM에 각각 1개씩 있고, FM STEREO LED가 있음.
특징 : 아날로그이면서 세상에서 가장 작은 DUAL CONVERSION TYPE이 아닌가 합니다.
( SW-11은 DUAL이 아님 또한 크기도 SW-11보다 작음 SW-1과 비슷함)
성능도 Q가 높아서 TUNNING이되면 잡음이 많이 사라지는 것을 확인 할 수 있습니다.
(이것은 감도를 높이는 효과가 있습니다.)

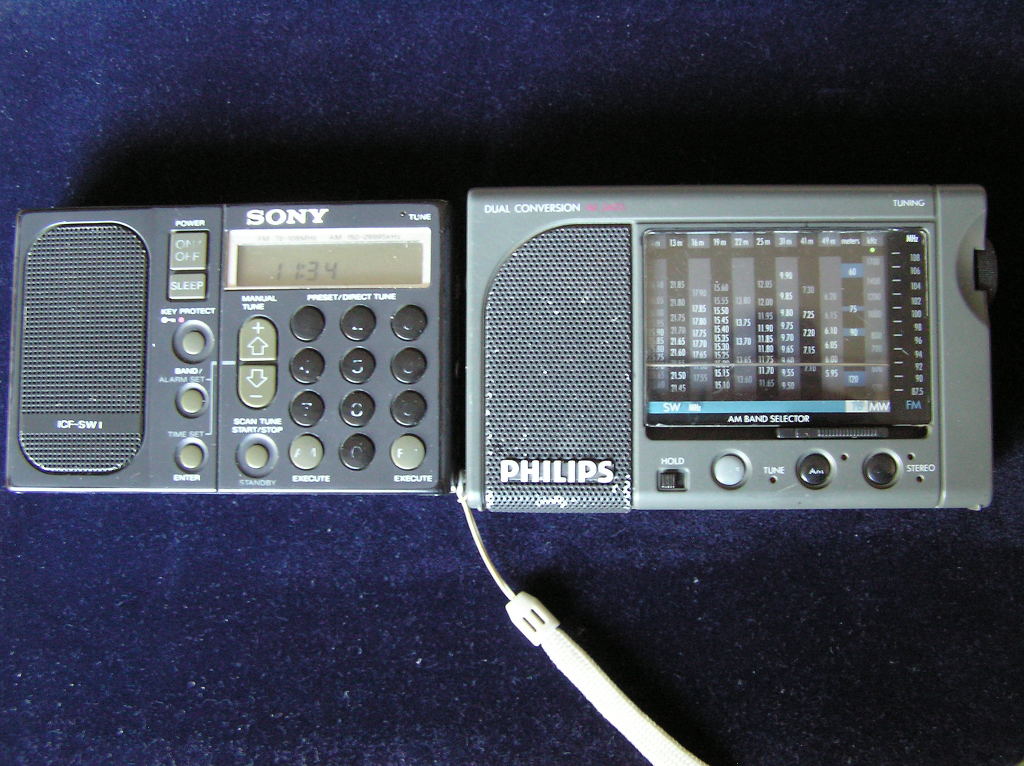

SONY SW1과 크기 비교

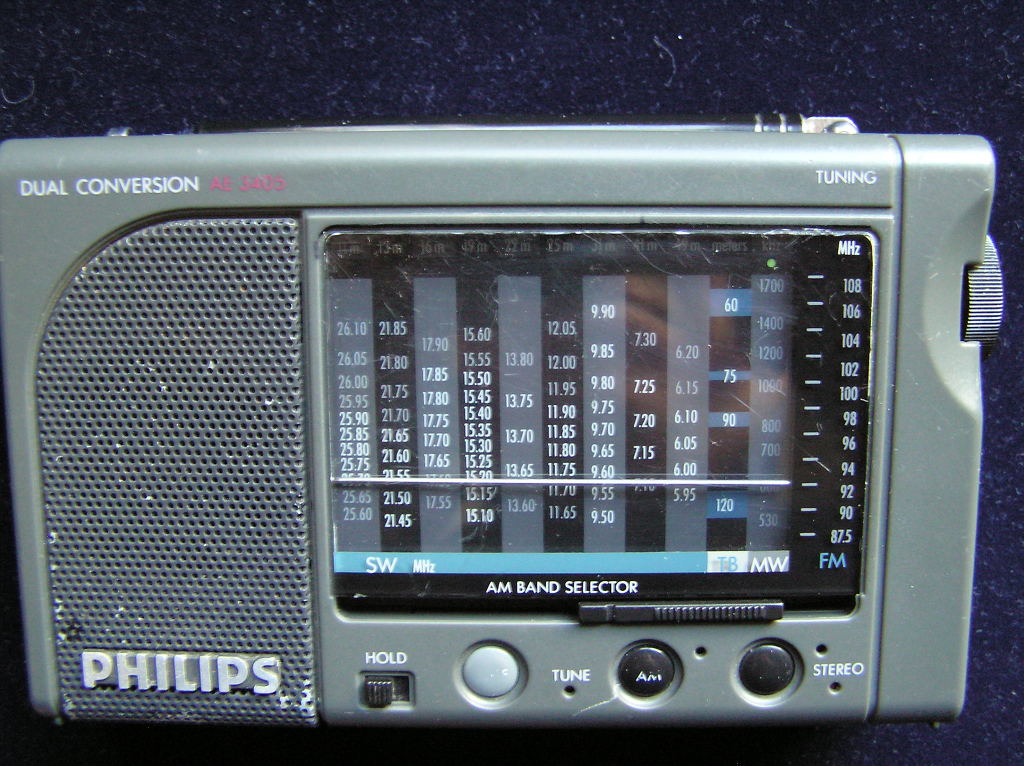

AE3405/21 전면

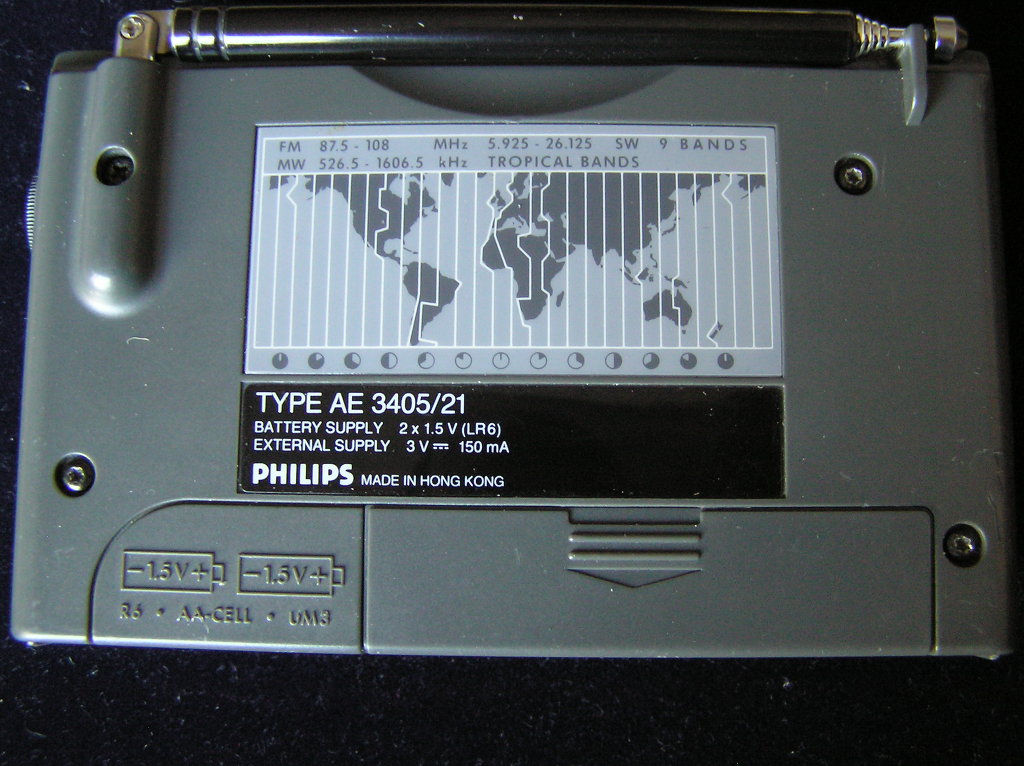

뒷면(SW-11과 같이 3V의 전원을 사용함)

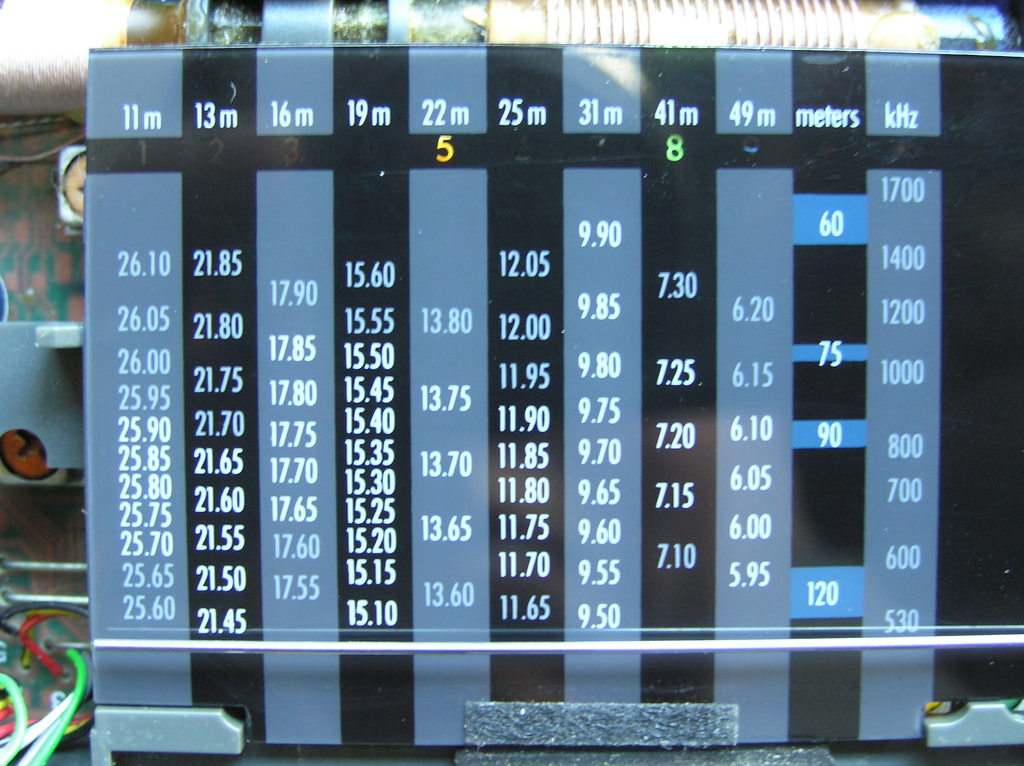

AM BAND 수신주파수 (FM은 87.5 ~ 108MHZ)특이사항은 11M밴드가 있는것임.

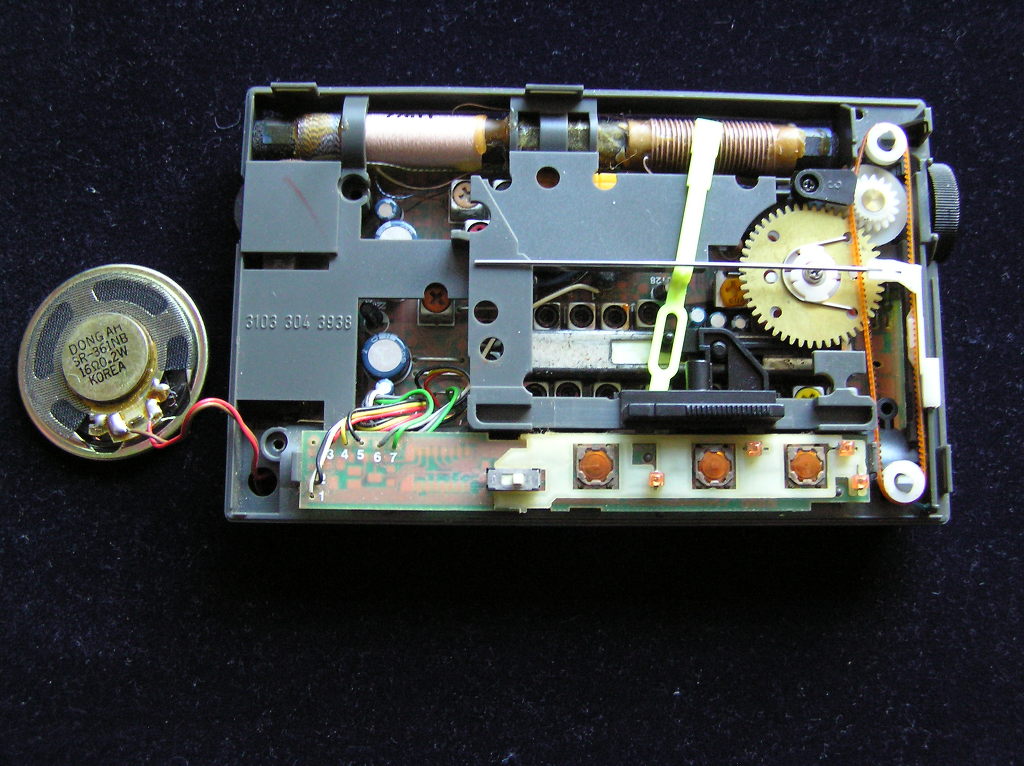

전면 TUNNING부

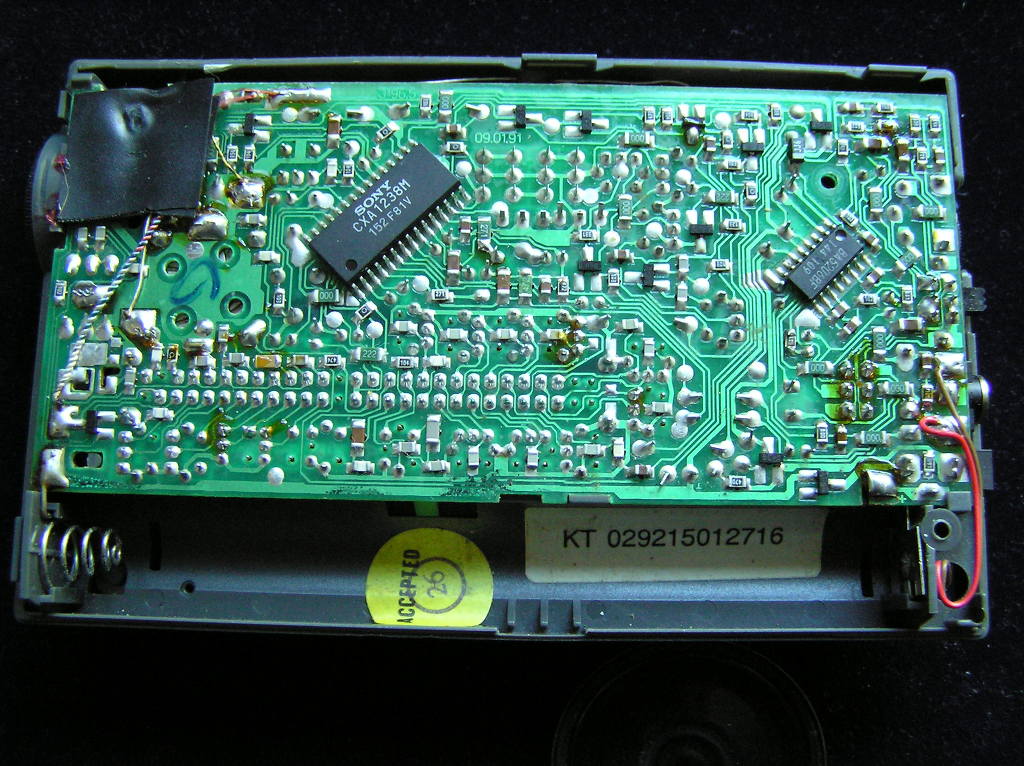

SW-11에 사용되는 CXA1238M IC가 자리하고 있슴.
