루프형 액티브안테나 ALA1530S+ 사용기
[알림] 이 글은 동북아방송연구회 [연구월보] 09/7월호에 게재되었습니다.
1. 제조사 소개 및 제품군
|
단파 청취에 있어 안테나는 수신기 이상의 의미를 가지는 매우 중요한 요소이다. 나는 2009년 봄, 중단파수신용 안테나를 전문 생산하는 영국 Wellbrook Communications사의 ALA1530S+를 구입하였다. 이 회사 (http://www.wellbrook.uk.com/)는 영국 Powys에 위치 해 있다 (The Farthings, Beulah, Llanwrtyd Wells, Powys, LD5, UK). 이 지역을 구글맵으로 살펴보면 주변이 온통 평탄한 경작지임을 확인할 수 있는데, 회사의 위치 선정부터 주변의 각종 전자기적 노이즈로부터 되도록 먼 곳을 선택한 것이 아닐까 추측해 본다.
이 회사는 몇 개의 제품군을 갖고 있는데, 대부분은 active antenna이며 이 중 대부분은 지름 1미터 가량의 루프안테나이다.
1) 옥외형 Active Loop Antenna ALA1530 : 장파와 중파 수신에 적합한 모델
2) 실내형 semi-rigid 안테나 LA5030
3) 중대형 안테나 ALA100 : 둘레 12.2 미터 사각형 루프안테나
2. 구입
결론부터 말하지면, 본사에 주문하여 직접 배송 받는 것은 불가능하다. 또한 결제에 있어 수취인을 Wellbrook Communications로 지정한 수표나 우편환, 국제송금환 (Cheque, UK Postal Order or International Money Order )만으로 주문을 받고 있다. 신용카드로 결제하고자 할 때는 The Shortwave Shop (http://www.shortwave.co.uk/)에서만 주문이 가능한데, 이들은 영국에서 한국으로 절대로 직접 판매를 하지 않는다. The Shortwave Shop에 구매문의를 하면 일본의 모 회사에서 구매하라고 알려주는데, 이 일본 회사는 제품 자체의 마진은 물론이고 고가의 특정 국제 배송 서비스만을 이용하도록 요구하고 있어 실제 구매가가 무척 높아지게 된다. 결국 구입을 위해서는 배송지를 영국 내 , 또는 미주지역 등의 배송대행 업체로 지정하여 주문해야 하며 필자의 경우 미국 LA소재 한 배송대행 업체를 통해 배송을 받게 되었다. 제품 가격은 ALA1530S+의 경우 220 GBP (영국파운드), 영국 외 지역으로의 배송료 36 GBP, 그리고 약간의 배송대행업체의 수수로, 미국에서 한국으로의 송료, 그리고 관세를 지불하였다.
3. 제품 구조

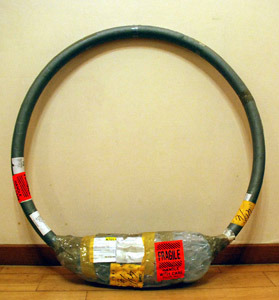

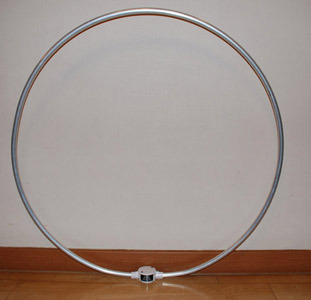

물건이 박스에 포장되어 오는 것이 아니라 보시는 것처럼 포장되어 온다. 물건을 받기 전 취급 과정 중 제품이 휘지 않을까 걱정이 되었지만, 받고 보니 알루미늄 루프 자체가 제법 견고하여 그럴 위험은 별로 없어 보인다.

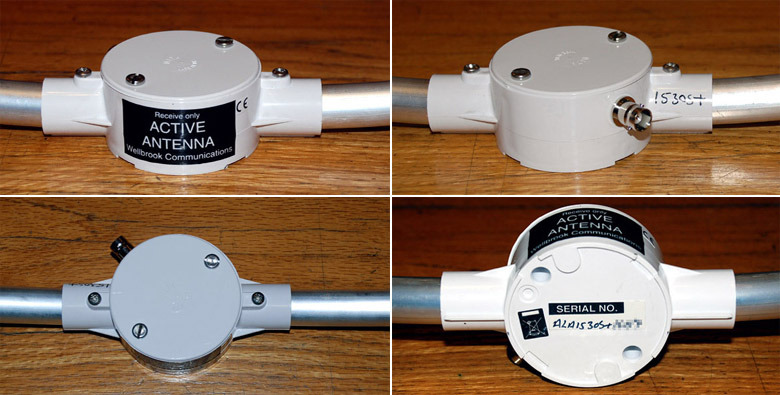

위 나사 두 개를 풀어 뚜껑을 열면, 검은 수지 (resin)가 내부 전체를 채우고 있음을 알 수 있다. 수지를 녹여 부은 뒤 굳힌 것으로 보인다. 수지가 내부를 완전히 몰딩하고 있어 내장되어 있는 증폭부는 육안으로 확인할 수 없다. 이 구조는 방수와 방진을 염두에 둔 설계로 보인다.

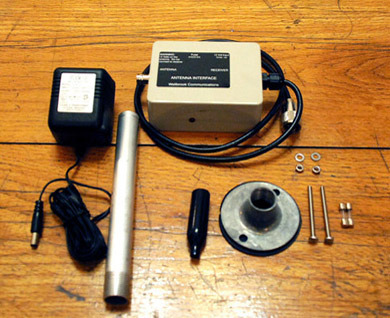

패키지에 포함되어 있는 부품들이다. 안테나 인터페이스, 직류 12V 어댑터, 원반형 금속 마운트와 연결용 알루미늄 봉, 스테인리스 볼트와 너트 그리고 휴즈 등이다.
4. 설치

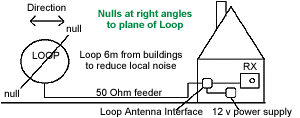

설치 개념도

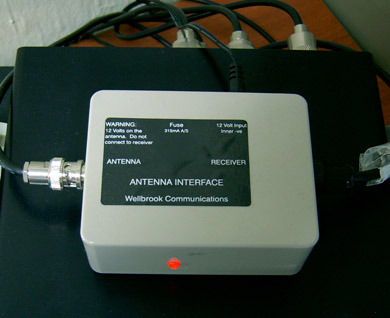

이 안테나는 기본적으로 옥외용으로 설계되어 있어 어떤 기후에서도 사용할 수 있다고 제조사는 밝히고 있다. 루프는 견고한 알루미늄 재질이며, 연결부는 흰색 uPVC박스로 설계되어 있는데, 이 안에 수지 (resin)로 몰딩된 앰플리파이어를 내장하고 있다. BNC커넥터를 통해 나온 신호는 RG58C 50오옴 동축케이블을 타고 안테나 인터페이스 및 전원부에 도달하게 된다. 설치가이드에는 동축케이블의 최대 길이는 100미터로 제시되어 있다. 안테나 인터페이스는 직류 12V전원을 공급받으며, 이를 통해 나온 케이블은 수신기와 연결된다.

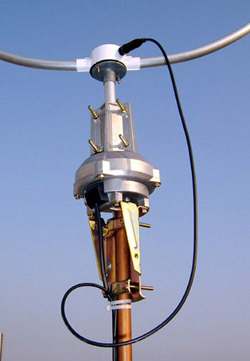

루프안테나는 그 루프면으로 지향성을 보인다. 즉, 루프의 직각면으로 들어 오는 신호에 대하여는 null값을 보인다. 이러한 강한 지향성은 원하는 신호를 충실히 얻을 수 있는 면과 노이즈 제거에 유리한 면, 두 가지의 장점을 가지는데 바로 이 장점이 동시에 단점이 되기도 한다. 따라서 루프안테나를 회전시키는 로테이터 (또는 로터라고 부르기도 함)를 사용할 경우 우리가 원하는 정점을 취할 수 있다. 필자는 로테이터 중 가장 경량급 (설치 하중 50킬로그램)의 제품을 선택하여 설치하였다 [로테이터 사용기로 바로 가기].
5. 수신
필자는 두 종의 롱와이어 안테나와 자작 루프안테나 한 개를 사용하고 있으나, 설치 장소의 형편 때문에 이들 안테나와는 직접적으로 동시에 비교해 볼 수 없었다. 하지만 첫 인상은 매우 조용하다는 것이다. 즉 노이즈에 퍽 효과적인 듯하다. 사실상 단파 청취는 신호의 강도 그 자체보다는 신호 대 잡음 비가 훨씬 중요하다고 알려져 있다. 즉 신호가 미약해도 극단적으로 잡음이 zero라면 우리는 매우 선명하게 신호를 청취할 수 있을 것이다. 따라서 잡음 감쇄에 강점이 있는 이 안테나는 이 점 하나만으로도 높은 점수를 받기에 충분하다.
2005년 WRTH의 리뷰에서 ALA1530과 ALA330S 두 제품을 비교하였는데, 1530보다 330S이 198 KHz에서는 -10 dB, 중파의 상위부는 -8 dB, 4 MHz에선 차이가 없고, 8-20 MHz에선 +12 dB를 보인다고 보고 하였다. 즉, 중파에 초점을 두려면 ALA1530, ALA1530S 또는 이 들의 고이득 버전인 ALA1530S+을 선택하고, 단파에 초점을 두려면 자매품인 ALA330S를 선택하는 것이 좋을 것이다.

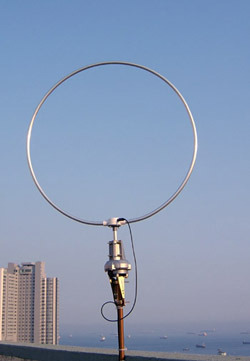

수신위치는 부산시 서구 바닷가 언덕 위인데, 영도의 방송 송신탑이 손에 잡힐 듯 보이는 곳이다. 따라서 이 곳은 대도시, 그 중에서도 대표적인 강전계 지역으로 볼 수 있다. 또한 일본의 쓰시마 섬도 육안으로 보이는 곳이다. 중파신호를 검색하면 매우 강한 우리나라, 일본 등 여러 신호들이 잡히는데, 이 때문인지 태평양을 건너오는 미약한 중파 신호는 이들 강한 신호에 묻혀 버리는 듯 하다. 위에서 언급한 로테이터는 특히 중파 수신에 큰 힘을 발휘하는 듯하다.
단파 신호 수신 역시 기존 사용하던 롱와이어 안테나에 비해 훨씬 만족스러운 수신 상태를 보인다. Guam에서 3 kW 소출력으로 송출하는 AFRTS 13362 kHz와 5765 kHz (USB) 방송이 매우 선명하고 쾌적하게 수신된다.
6. 맺음말
필자는 이 분야의 전문가가 아닐뿐더러, 다른 종류의 안테나와 동일한 조건에서 동시 비교하지 못해 ALA1530S+을 객관적으로 평가할 수 없다. 하지만 영국 Wellbrook Communications사의 신제품인 이 안테나는 세계 각국의 여러 리뷰어들의 찬사는 차치하고라도, 저잡음이라는 특성 하나만으로도 충분히 구매 해 볼 만한 가치가 있다. 또한 대형 안테나에 비해 설치 공간의 제약이 적다는 것도 큰 장점이다. 여기에 로테이터를 함께 설치 운용할 경우 만족할 만한 결과를 얻을 수 있을 것으로 기대된다. 단점은 제품이 고가라는 점, 영국에서 국내로 직접 배송이 안 된다는 점 등을 들 수 있다. 마지막으로, 반짝이는 둥근 이 안테나는 사람들의 시선과 호기심을 끌기에 충분하다. 이 점은 장점일까? 단점일까?
7. 기술 사양
ALA 1530S+ LOOP FEATURES
TECHNICAL INFORMATION
|
댓글
댓글 리스트-
작성자조성철 작성시간 09.09.07 저도 이 안테나를 사용하고 있지만 정말 핵심만 꼭 집은 리뷰 잘 보았습니다.
-
작성자임학 작성자 본인 여부 작성자 작성시간 09.09.07 안테나 구입에 도움을 주신 조성철 회원님께 감사드립니다
-
작성자강병용 작성시간 09.09.07 안테나 선택에 많은 도움이 되겠습니다. 감사합니다.
-
작성자설의웅 작성시간 09.10.16 루프 구조인데, 지향성은 어떻게되나요?
-
작성자임학 작성자 본인 여부 작성자 작성시간 09.10.17 본 게시판 612번 글 [로테이터 - 제법 쓸모있는 악세서리]를 참고하세요. 중파는 지향성이 뚜렷하나 단파는 그다지 방향에 민감하지는 않은 듯합니다.
