[[정보]]리튬전지를 이용한 외장 배터리 만들기

[송종옥]

사용하지 않는 휴대전화 배터리를 이용하여 라디오의 외장 배터리를 만들었습니다.

사용할 라디오는 소니 2010인데 입력 전압이 4.5V입니다.

리튬이온 만충전시 전압이 4.2V라서 약간 부족한 감이 있지만 어느 정도 괜찮을거라 생각하고 만들었습니다.

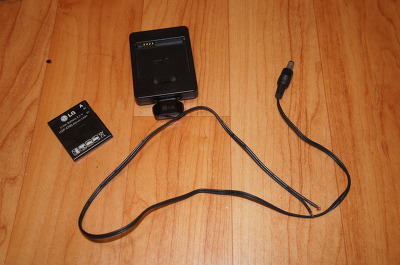

준비물은 공구를 제외한 위의 사진에 있는 것이 다 입니다.

공구도 테스터기, 인두기, 납, 니퍼, 드라이버 정도만 있으면 됩니다.

배터리는 800ma의 용량을 가지고 있는데 중고배터리임을 감안하고

라디오의 수신 전류가 120ma정도 임을 계산하면 최소 4시간은 충분히 들을 수 있으란 계산이 나옵니다.

충전을 편리하게 하기 위하여 충전거치대를 이용했습니다. 충전은 TTA 충전기로 합니다.

TTA충전기는 리튬이온 배터리 전용충전기나 다름없습니다. 구하기도 쉽고 편리하며 과충전을 막아줍니다.

플러그 극성은 미리 점검하여야 합니다. 선의 흰띠가 있는 곳이 내심인 경우가 있고 외심인 경우가 있기때문입니다.

2010 의 경우는 플러그의 내심이 음극이고 외심이 양극이어야 합니다. 대부분의 라디오와는 반대로 되어 있어 주의가 필요합니다.

플러그 중에서도 극을 바꿀 수 있는 것이 있긴하지만 그런 것들은 의외로 잘 빠져 잃어 버리기 쉬워서 선호하지 않는 편입니다.

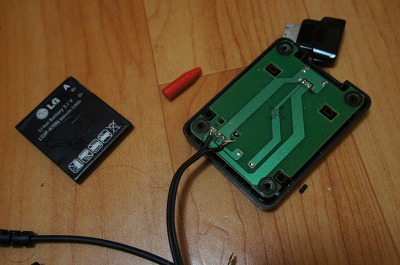

할 일은 단지 VCC와 GND에 연결하는 것 밖에 없습니다. 위의 사진은 배터리 단자쪽에 땜을 한 것입니다.

납땜을 하고 케이스를 조립합니다. 선이 추가되므로 그냥 조립하면 잘 닫히지가 않습니다.

따라서 선의 모양에 맞게 케이스를 조금 깎아 줍니다.

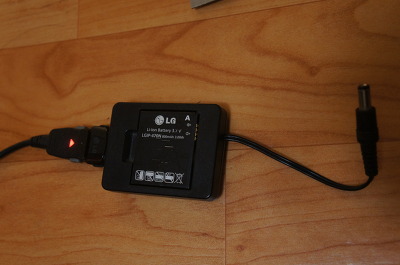

이렇게 해서 완성이 되었습니다.

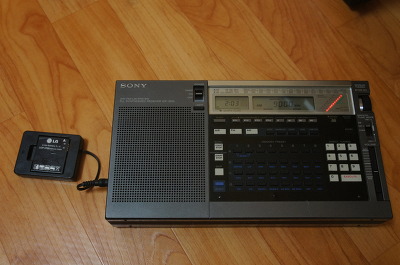

라디오에 연결하여 청취하고 있는 중입니다.

만충된 배터리를 연결하니 배터리 게이지의 8/10 또는 7/10이 뜹니다.

전압이 부족하여 그렇게 되는 것 같지만 청취에는 이상이 없습니다.

실제로 청취해보니 3시간 정도까지는 배터리 게이지상의 7/10을 유지하고 그 이상되면 6/10으로 내려갑니다.

하루 듣고 잘때 충전하고 이런 식으로만 한다면 충분한 것 같습니다.

배터리를 충전하면서도 들을 수 있었는데 FM은 괜찮지만 AM은 스위칭 전원의 노이즈 탓으로 제대로 듣기가 힘듭니다.

앞으로 배터리 걱정없이 들을 수 있을 것 같습니다.

[송종옥]

다음에는 18650 2개를 직렬연결하고 LDO를 이용하여 전압을 맞출생각입니다.
용량도 충분하고 전압도 맞을테니 딱이란 생각이듭니다.
아직 몇가지 자재가 없어서 못만들고 있습니다.
위의 회로는 안 쓰는 배터리를 재활용하는것에 의의를 두고 만들었습니다.

[김진태.]

재활용측면에서는 2sell연결은 좀 번거롭더군요. LDO사용시 삽입손실...라디오 전원스위치 이후에 LDO를 두어야 하므로 회로개조필요,

2셀 전용충전기가 필요하고 충전시 밸런싱회로 필요등등... 이 걸 피할려면 직결에 충전시 8.4볼트...과전압.. 일부 카메라셀중에 셀당 3볼트
리티움전지가 있더군요....그래서 1sell에 시간연장을 위해서 2셀이상 병렬연결을 생각 중입니다. 기존 건전지실에 18650 2개는 들어가겠더군요.
라디오 내부에 RF쪽은 전압안정화용 DC_to_DC 컨버터가 있어서 주파수안정도나 디지탈파트에는 1셀을 사용해도 영향X

...........주된 이유는 ____ "Error 3"_______ 때문에 귀찮아서 충전지를 사용하였습니다

[송종옥]

전압을 착각했습니다. 직렬연결에 LDO는 손실이 너무 크네요. 1셀 병렬연결쪽으로 생각해봐야겠습니다.
다시 고민에 빠질 것 같습니다.

[김승현]

저대로 해봤습니다. 지금 비비시 듣는 중 ㅋ

[김학순]

오호....왜 저생각을 못했는지.....
