[[안테나]]휩안테나로 만든 간단한 옥외 안테나

[최윤호2]

저는 (지금으로서는) 그냥 들리는 방송만 듣자는 생각이라서 안테나에 대해 큰 욕심은 없고, 포터블에 붙은 휩안테나만으로도 충분하다고 생각합니다만, 실내에서는 아무래도 잡음이 많아져서 아주 강한 신호가 아니면 듣기에 거슬리더군요.

초저녁에는 라디오를 집안 또는 집주변 바깥에서 이리저리 옮겨가며 잘 수신할 수 있지만, 잘 시간에는 침대 옆 탁자에 라디오를 두고 라디오에 딸려온 와이어 안테나를 창가에 걸어두어도 잡음이 심해서 듣기에 불편했습니다.

그래서 와이어 안테나를 창밖 베란다에 널어둘까 하다가, 기왕 밖에 안테나를 설치할꺼라면 와이어를 너덜너덜 널어놓는 것 보다는 버티컬 안테나같은 좀더 그럴싸한 것을 설치하고 싶었습니다. 그러나 안테나 가격도 만만치않고 또 제가 바랬던 것은 그냥 휩안테나 정도의 성능에 잡음만 좀 없었으면 하는 것이어서, 다른 방법을 찾아봤습니다.

우선 PL-660 구입후 FM 전용 알람시계가 되어버린 그룬딕 S350DL에서 휩안테나를 떼어냈습니다. 펼친 길이가 110cm 좀 넘습니다. 안테나를 떼어내도 FM 수신에는 별 지장이 없더군요.

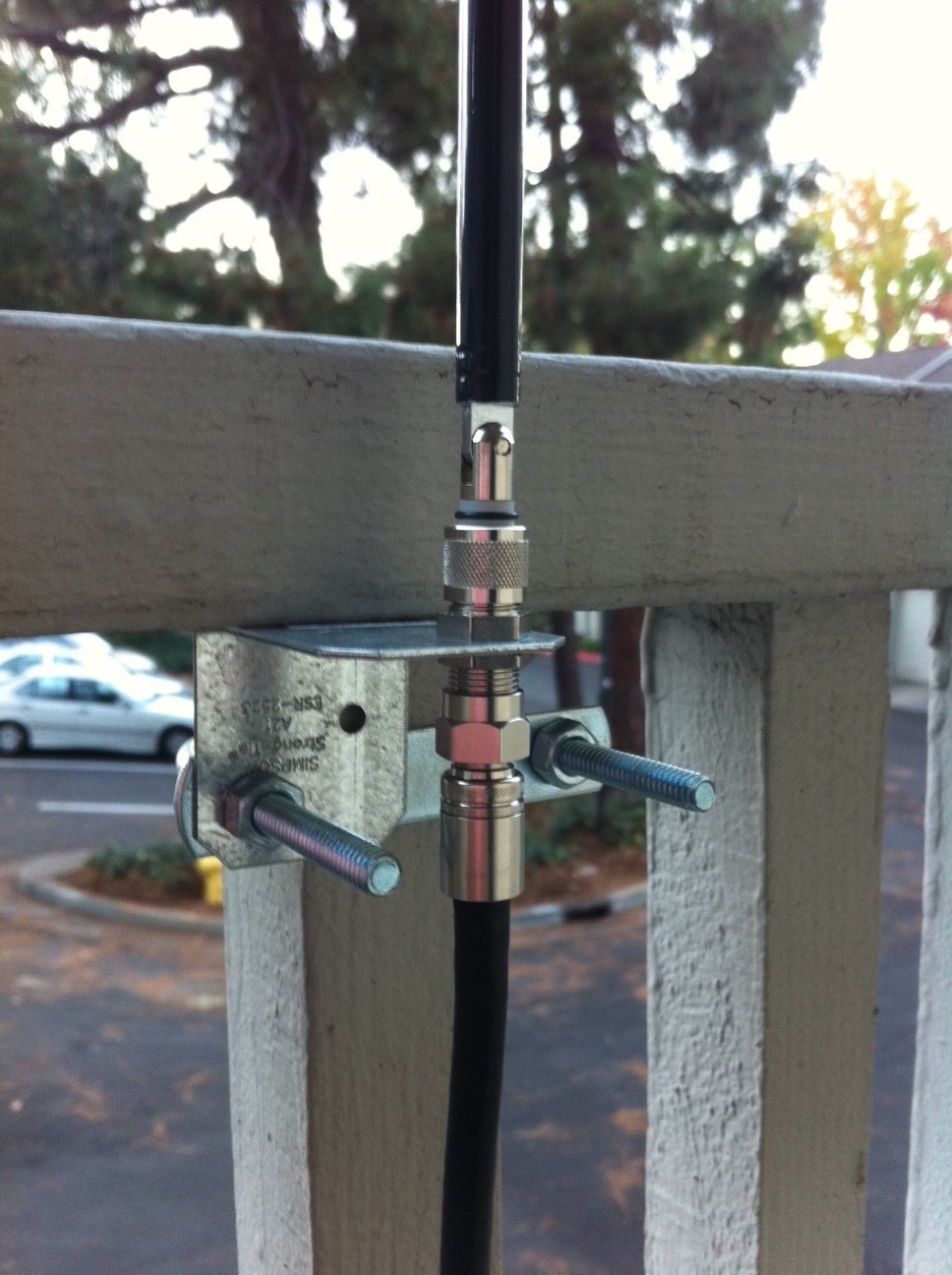

그리고 동축케이블 커플러와, 예전에 구한 동축케이블 소켓(?) 붙은 소형 휩안테나에서 떼어낸 소켓부분을 이용하여 안테나를 L형 쇠붙이에 붙인 후, U볼트로 베란다 난간에 고정했습니다.

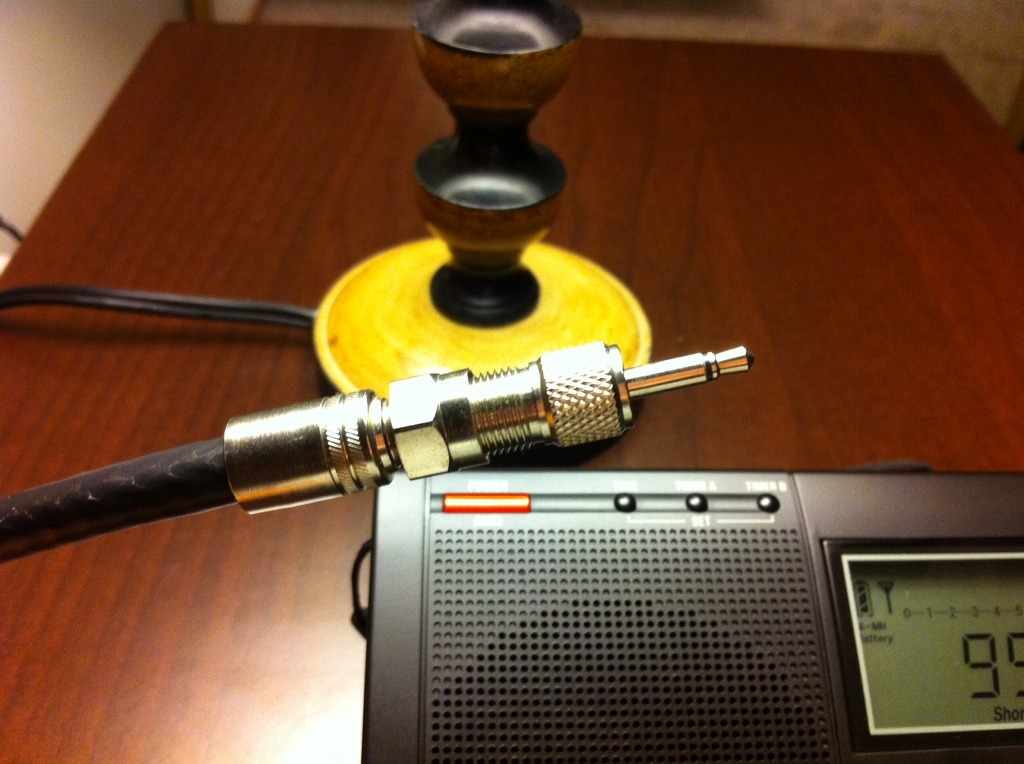

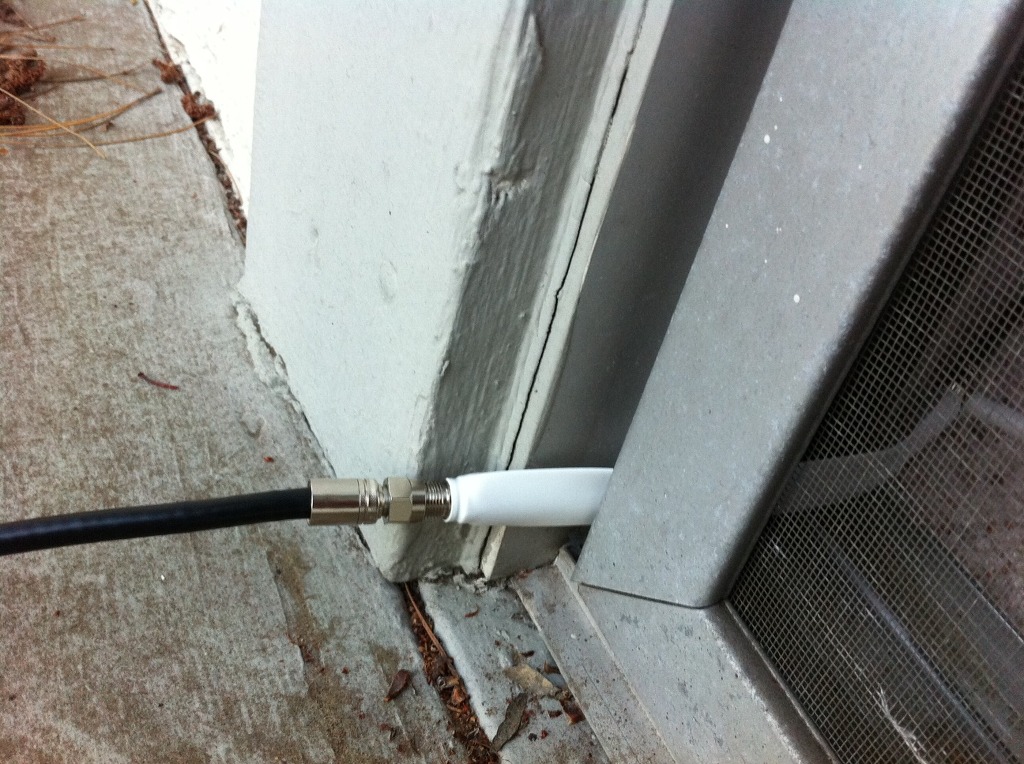

라디오에 연결은 동축F커넥터/3.5mm 플러그 젠더를 안테나에 연결된 동축케이블에 결합한 후 다시 3.5mm 익스텐션 케이블을 연결하여 라디오의 안테나 단자에 꽂았습니다. 창문 틈새로 동축케이블을 끌어오기 위해 납작하고 유연한 (사진에서 하얀색) 동축케이블 커플러를 추가로 구입했습니다.

결과는 잡음면에서는 상당히 개선되었는데, 아무래도 안테나와 라디오 사이에 손실이 좀 있는 것 같습니다. 오디오용 익스텐션 케이블로 연결한 것이 원인인가 하여 다시 동축케이블만으로 연결했는데 조금 나아진 것 같기도 합니다. 케이블 없이 안테나를 라디오에 직접 연결할때와 비교해서 신호강도가 다소 낮게 표시되고 음량도 좀 작네요.

그래도 잠들기 전에 잡음없는 방송을 즐길 수 있게 되어 만족하고 있습니다. 실내 안테나에 비해서는 확실이 잡음이 줄었네요. 그리고 소리가 작긴 하지만 이전에 안잡히던 방송들도 들리고요. 그동안 잡음에 묻혀서 안들렸던 것인지.

[김형주]

대단히 깔끔해 보입니다. 어스부분만 잘 손질 하시면 더 좋지 않을까 생각해봅니다..

[최윤호2]

댓글 감사합니다. 간단한 안테나라서 접지는 애초에 생각도 안했지만 여건상 하기도 어렵습니다. 만약 접지를 꼭 하는 것이 좋다면 낙뢰사고 예방 외에 이런 간단한 안테나에서도 체감상 어떤 이득이 있을지요?

[정해광]

아이콤 IC-R6에 일제 다이아몬드 로드 안테나인

SRH789나 RH799를 마그네틱 베이스 위에

얹져 비슷한 효과를 얻은적이 있지만 결과는

대역대에 맞는 안테나 설치가 필요하다는

결론 이었읍니다

[최윤호2]

그렇군요. 저는 Apex 버티컬 안테나 303WA를 한번 달아보고 싶었지만, 라디오(PL-660)보다 비싼 안테나를 사는게 아무래도 내키지 않아서 포기했습니다. 적은 비용으로 자작해서 그럭저럭 효과를 보는 편이 더 좋은가봅니다 아직까지는.
