KAGEYAMA(影山) 씨가 설계한 ΔLOOP-9 안테나를 제작하였습니다.
KAGEYAMA씨는 10 여 년간 장.중.단파 수신용 루프안테나를 연구 개발해 온 분입니다.
(KAGEYAMA 씨의 저서)
LOOP-9, LOOP-10 에 이어 LOOP-X 까지 나왔지만 저는 비 동조형이 좋아서 LOOP-9를 선택하였습니다.

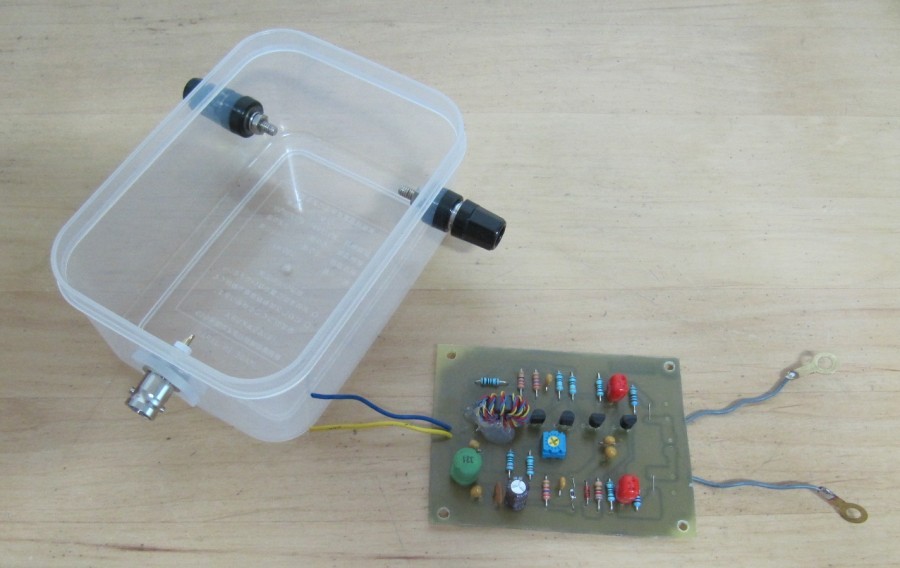

실외 기판과 실내 기판으로 되어 있어 전원은 동축케이블을 통해 실외기판으로 공급합니다.

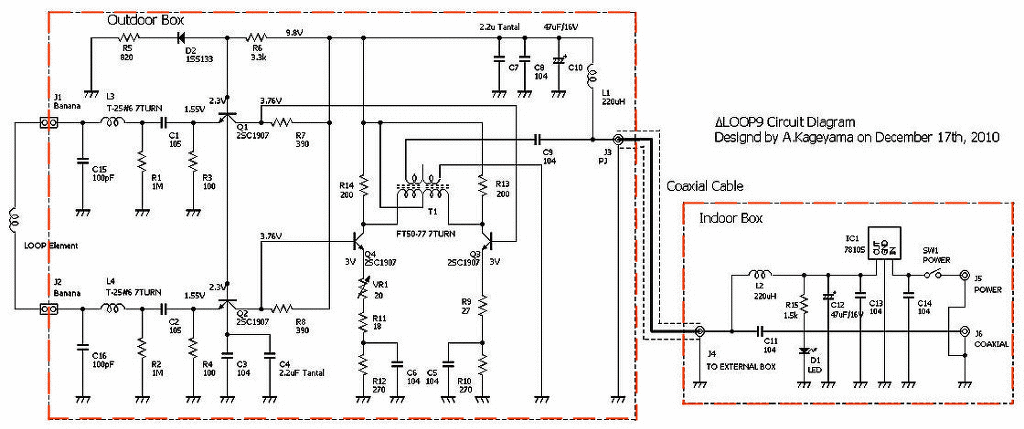

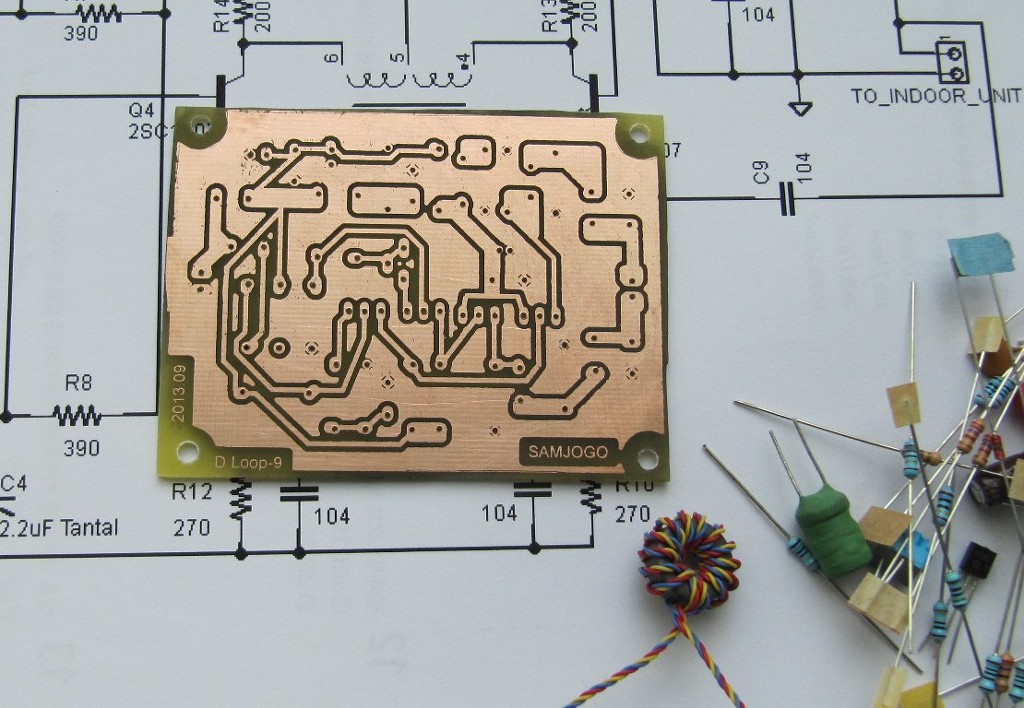

액티브안테나인 만큼 핵심은 증폭회로입니다. PCB는 Eagle cad로 그려서 역시 다림질해서 만들었습니다.
FT50-77 이 없으니 FT50-43으로 대치하고 권선 수를 14회로 늘려 주었고 2SC1907은 수입했습니다.
분리수거 장소에서 주운 훌라후프에 랜 선을 넣고(1 Turn) 8가닥을 전부 병렬 연결했습니다.

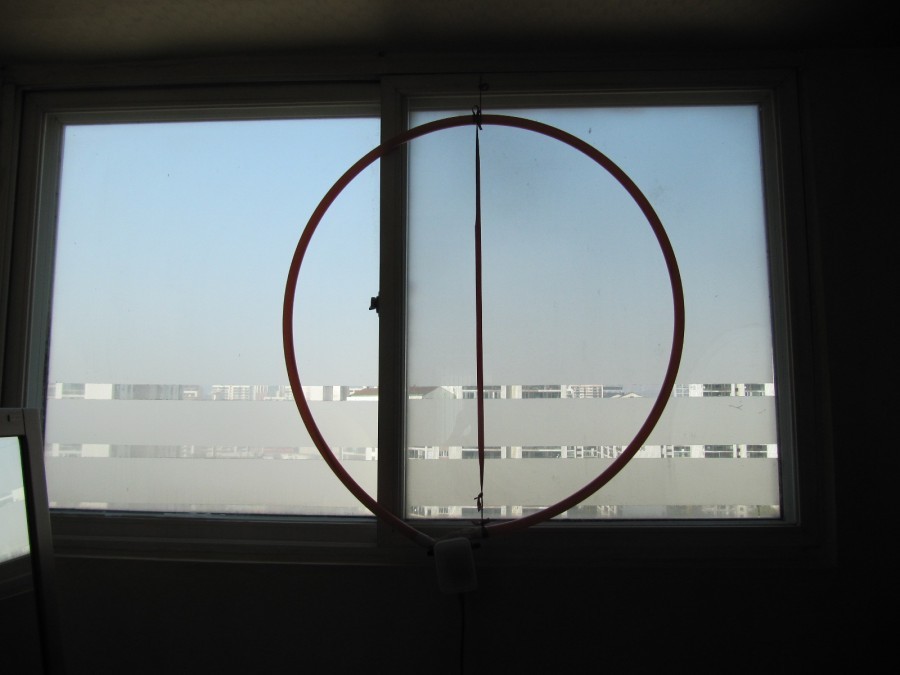

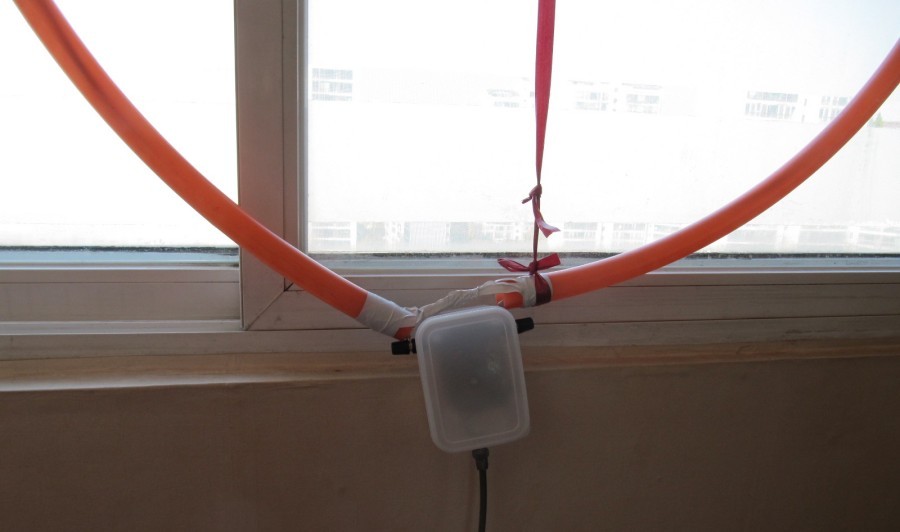

우선 뒷 베란다에 걸어 보았습니다. 이 "우선"이 "늘"로 되는 것이 탈이지만요.
좀 허접하지요?

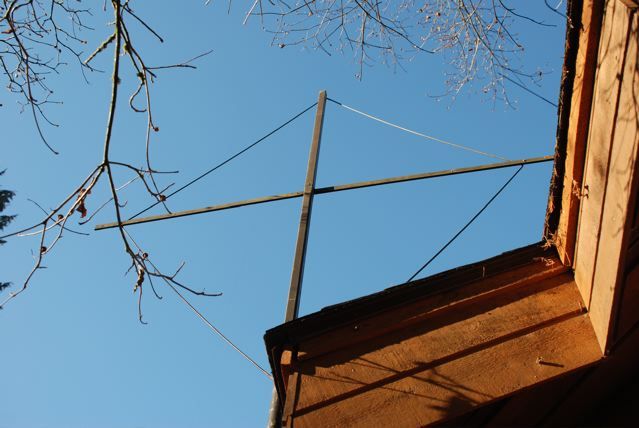

원 설계자인 카게야마씨는 이렇게 했더군요. 역삼각형이라 델타루프라는 이름을 붙였나 봅니다.
Delta Loop-9는 아니지만 이런 식으로 해도 좋겠네요.
성능은 전에 만든 Wide Band Small Magnetic Loop Antenna (http://cafe.daum.net/OLDNEWRADIO/Bidn/256) 와 비슷하거나 조금 나은 정도입니다.(최근에 만들어서 기분 탓인지도 모릅니다)
수신 주파수는 장.중.단파이지만 FM방송수신에도 꽤 효능이있습니다. 저의 집에서는 국군방송을 거의 들을 수 없는데 잡음이 섞이기는 하지만 국군방송이 들립니다.
DeltaLOOP9.zip아래에 유명한 ALA1530 과의 비교 자료가 있습니다. 단파대에서는 성능이 ALA1530 에 못지 않네요.
http://www.kit.hi-ho.ne.jp/akage/DLOOP9H.html
