Question
PE관 융착접합에서 Bead라는 말이 쓰이는데 무엇을 의미하는지요?
Answer
PE관 융착접합시스템의 기본 원리는 관의 재료를 적정 온도(210℃±10℃)로 용융하여 압착으로 접합하는 방법이다. 이 때 압착을 하면서 밀려 나오는 수지의 형태를 Bead가 발생되었다고 일컫는다.
PE관 융착접합시스템에서 Bead 발생 현상은 매우 중요한 요소라 할 수 있다. 버트융착 공정에서 가압용융시 나타나는 Bead는 붙이고자 하는 관의 단면과 단면이 히터에 직각으로 접하고 있는지의 상태를 보여 주고 가열유지후 히터를 제거하고 압착시 Bead가 말리는 정도는 배관공이 융착접합에 잘 되고있는지를 판단하는 아주 중요한 기준이 된다.
한편 버트 융착시 Bead 현상은 관의 내.외면 모두 동일한 형태로 나오는데 소형관(D75) 미만의 배관에서는 관경 축소 현상이 심하여 소켓융착 방법을 채택하고 있다. 대형관에서도 사용 목적에 따라 내면 Bead를 제거하는 경우가 있는데 별도의 전용 공구를 사용하거나 관경이 큰(D700) 이상의 경우 사람이 직접 들어가서 제거하기도 한다.

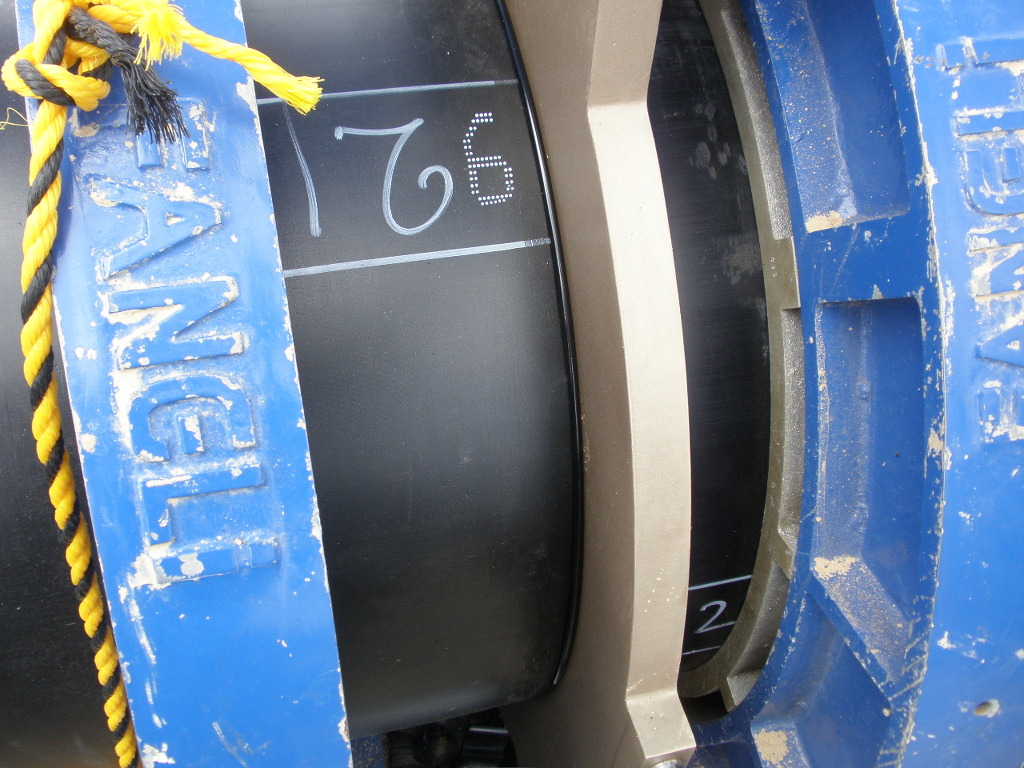

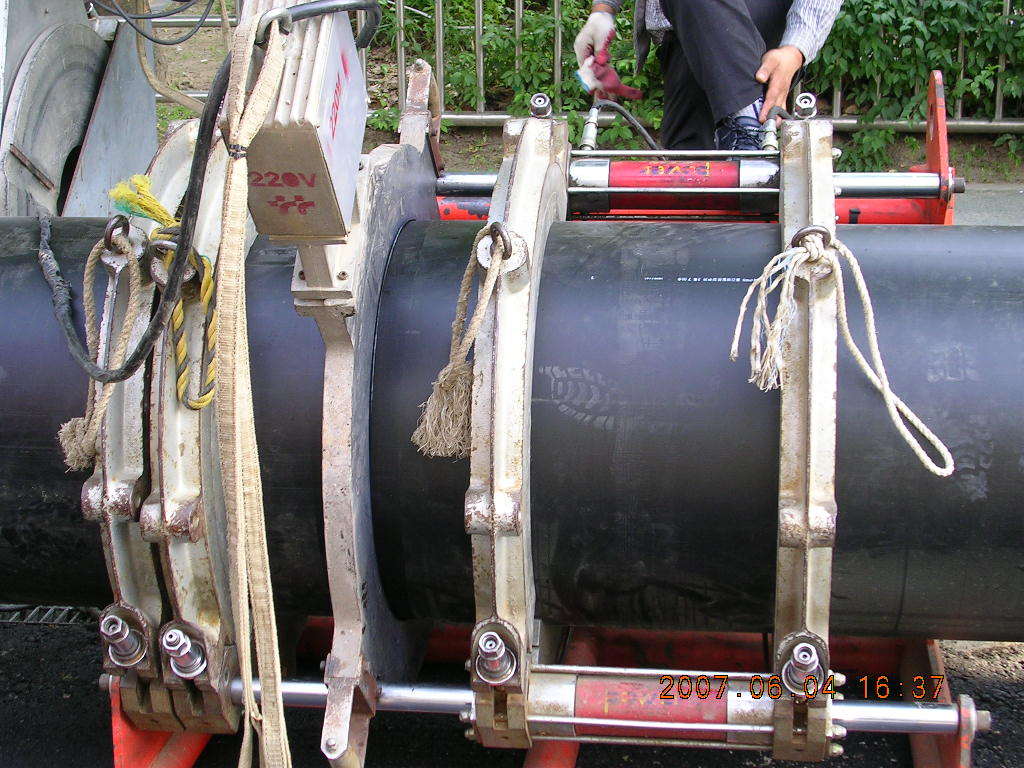

1. 가압용융시 Bead 발생 현상

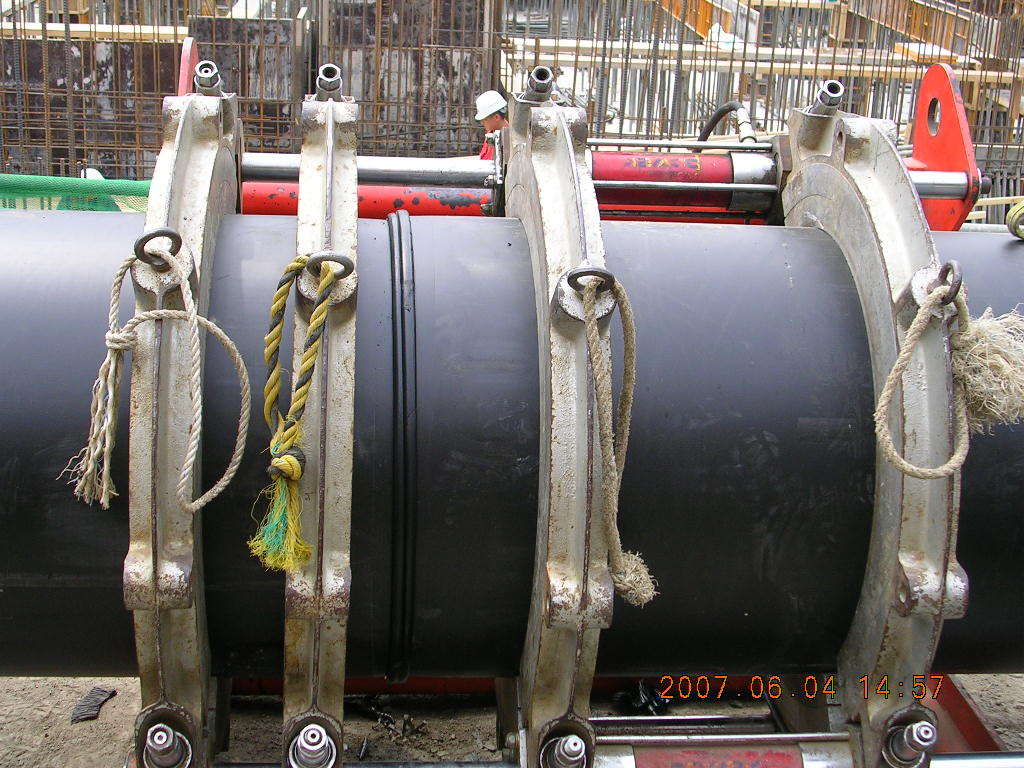

2. 가압유지 단계 Bead 현상
3. 압착후 냉각 단계의 Bead 현상

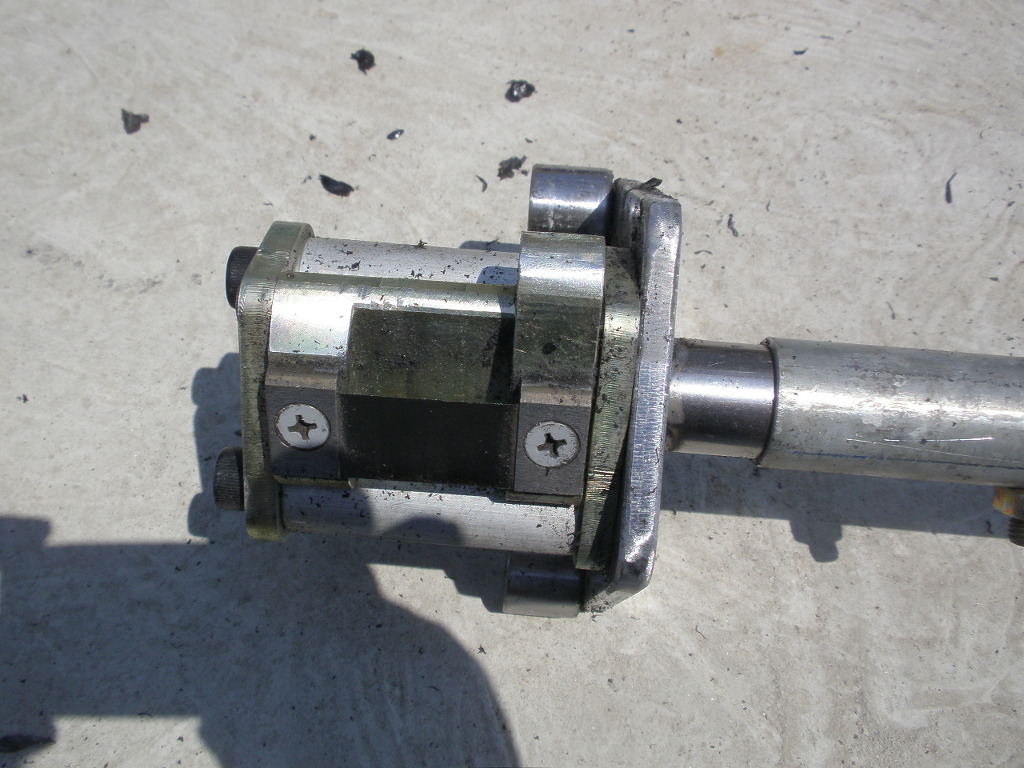

4. 내면 Bead 제거기(D300~D100)의 Head

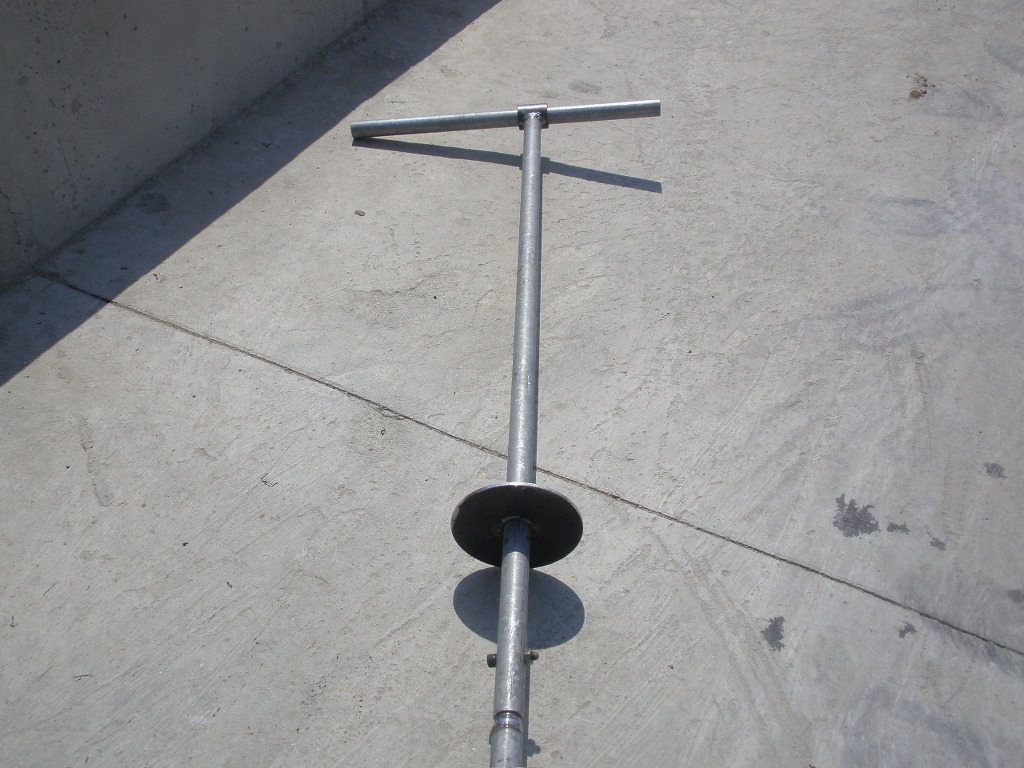

5. 돌리는 손잡이

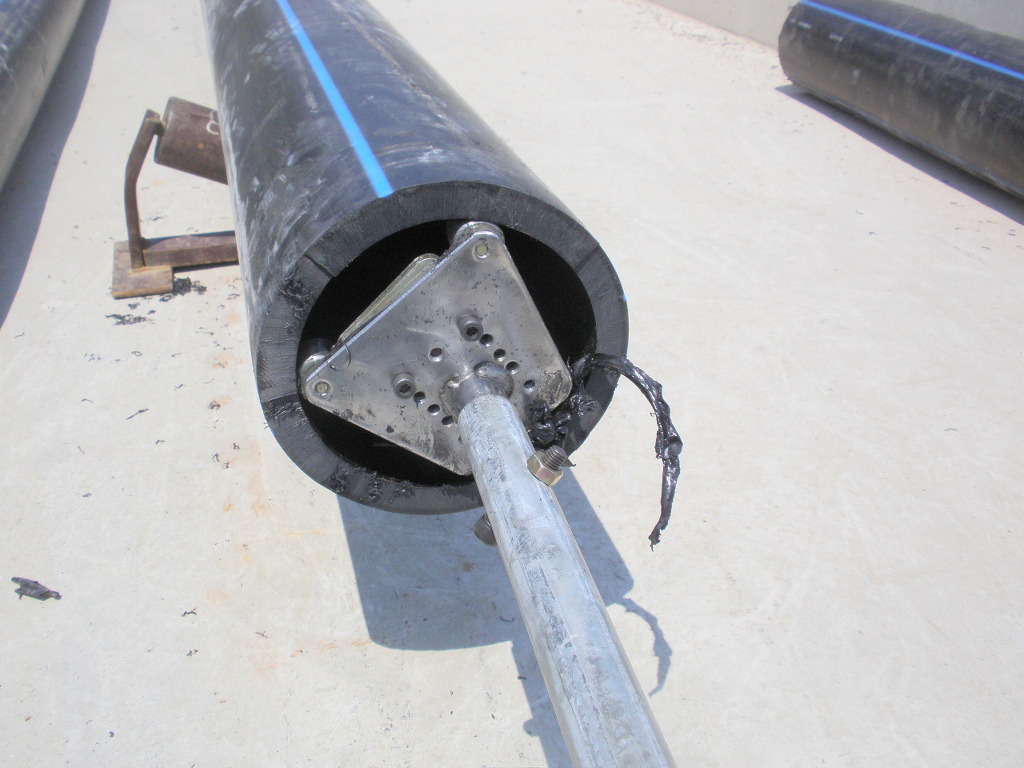

6. 내면 Bead를 깎아 끌고 나온 장면

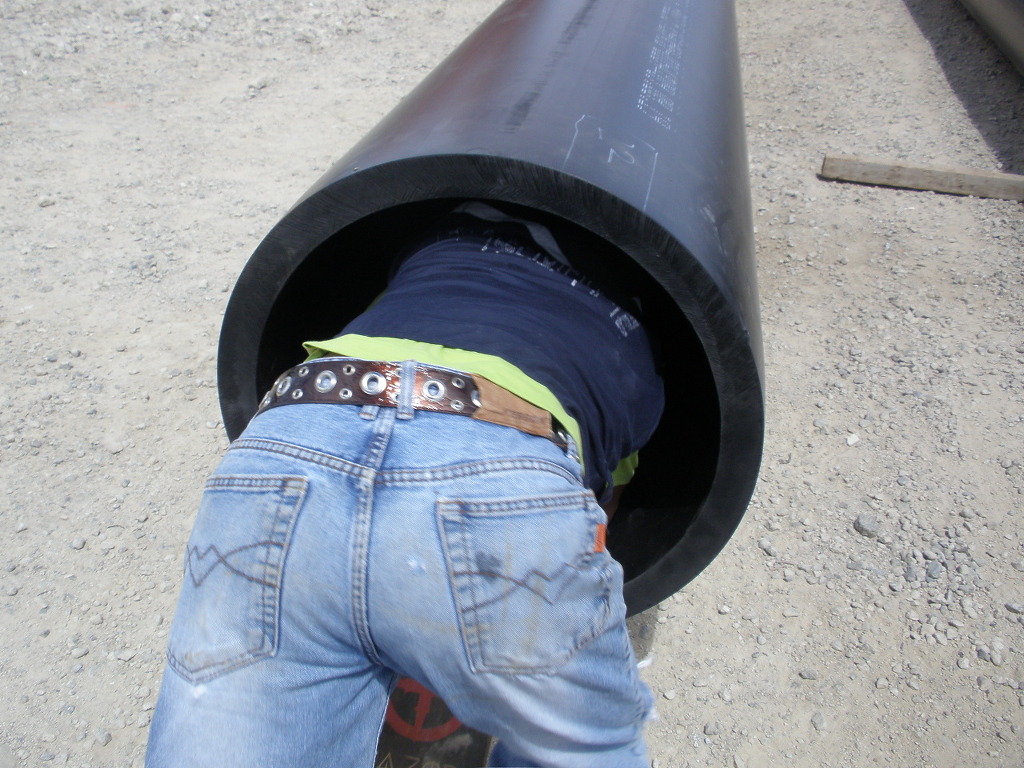

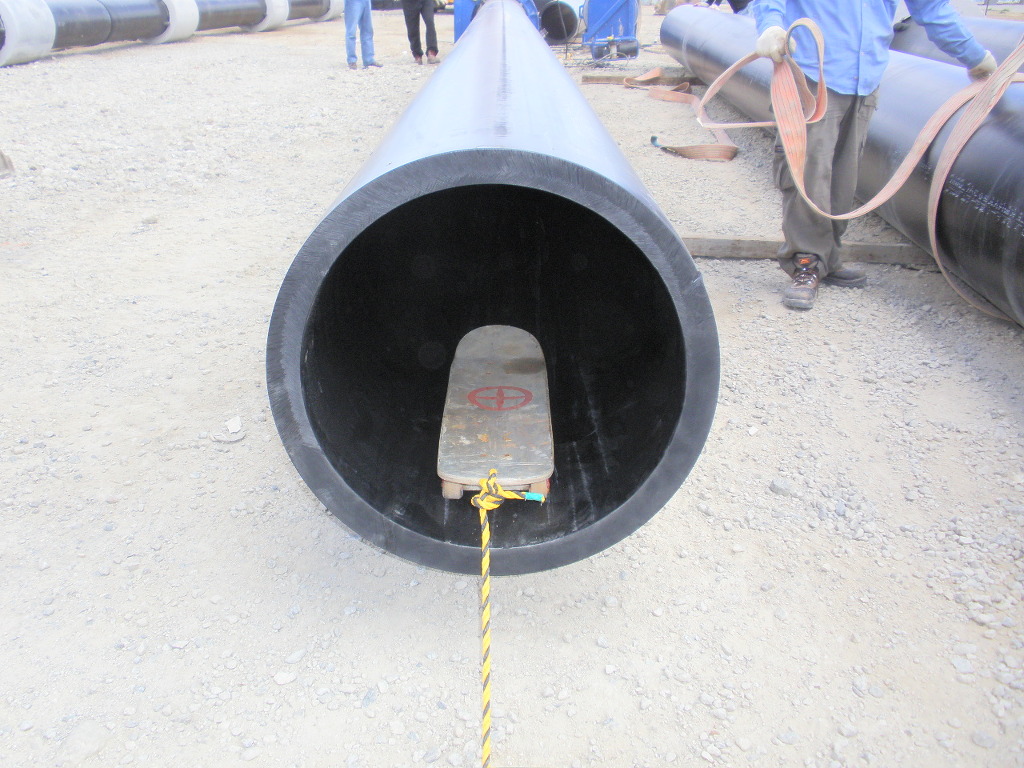

7. 대형관(D700 이상)의 내면 Bead 제거를 위하여 직접 사람이 들어감.

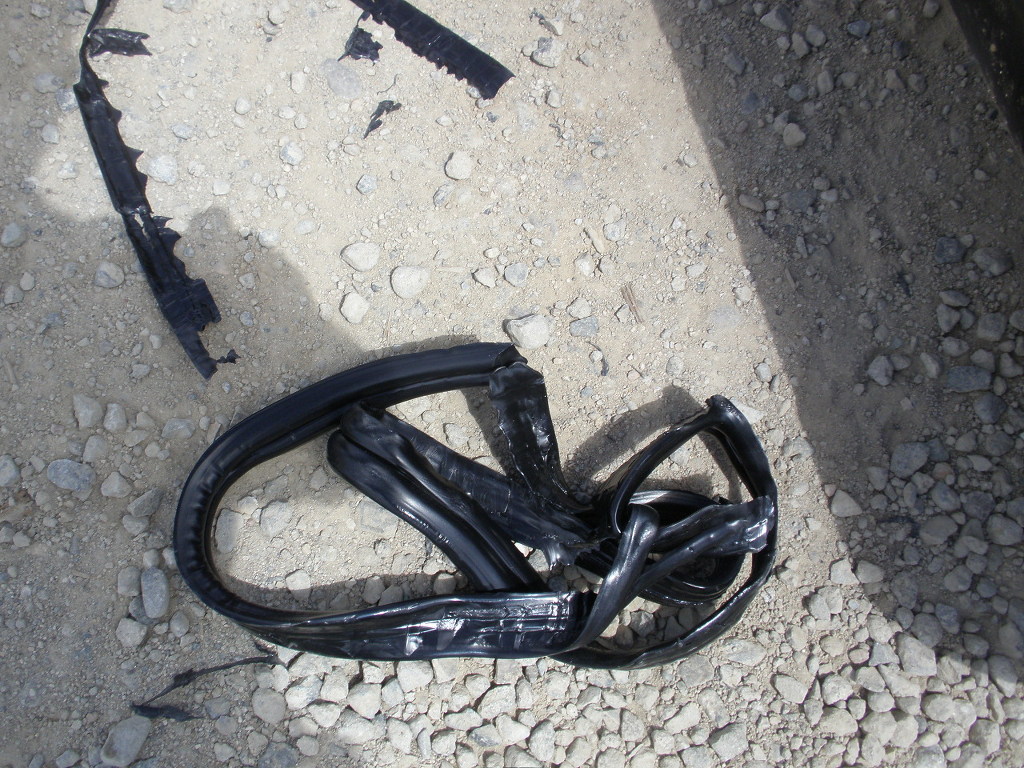

8. 내면의 Bead를 제거한 Chip
